공조냉동기계산업기사 필기 기출문제복원 (2004-05-23)

공조냉동기계산업기사 2004-05-23 필기 기출문제 해설

이 페이지는 공조냉동기계산업기사 2004-05-23 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공조냉동기계산업기사
(2004-05-23 기출문제)

목록

1과목: 공기조화

1. 온도 t℃의 다량의 물(또는 얼음)과 어떤 상태의 습윤공기가 단열된 용기속에 있는데 습윤공기속에 물이 증발하여 증발에 소요되는 열량과 공기에서 물에 부여되는 열량이 같아지고 열적으로 평형하게 되는 온도의 물이 있다. 이 때의 온도를 무엇이라 하는가?

  1. 열역학적 온도
  2. 단열포화온도
  3. 건구온도
  4. 유효온도
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 공기조화 과정을 잘못 설명한 것은?

  1. SHF선과 ④ → ②선은 평행하다.
  2. ③점은 외기①과 환기②를 혼합한 상태점이다.
  3. ④ → ②과정은 실내로 송풍하여 실내부하를 제거하는 과정이다.
  4. ③ → ④과정은 냉각기의 냉각 가습과정이다.
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 아파트바닥 복사난방용으로 알맞는 온수의 입출구 온도차는?

  1. 10℃
  2. 20℃
  3. 30℃
  4. 50℃
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 패널 히이팅(Panel Heating)의 설명 중 옳지 않은 것은?

  1. 방바닥의 유효 이용면적이 크다.
  2. 주로 앉아서 생활하는 온돌방에 적합하다.
  3. 실내 기류속도가 작기 때문에 공기가 깨끗하다.
  4. 소음이 많다.
(정답률: 73%)
  • 패널 히팅은 복사열을 이용하는 난방 방식으로, 기계적 장치가 없어 소음이 거의 발생하지 않는 정숙한 시스템입니다.

    오답 노트
    방바닥 유효 면적 큼: 바닥 전체를 활용함
    온돌방 적합: 바닥 난방 방식의 특성
    공기 깨끗함: 대류 현상이 적어 먼지 비산이 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 공기조화와 관계가 없는 것은?

  1. 송풍기
  2. 배수트랩
  3. 에어필터
  4. 냉각코일
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 상대습도 100%인 공기를 표현하는 말은?

  1. 건공기 (dry air)
  2. 습공기 (moist air)
  3. 포화공기 (saturated air)
  4. 무입공기 (fogged air)
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 난방부하가 76,000㎉/h이고, 배관손실이 5,000㎉/h이다. 보일러 출구 및 환수온도를 각각 85℃, 70℃로 하여 펌프에 의한 강제 순환을 할 때 펌프용량은?

  1. 79 ℓ /s
  2. 79 ℓ /min
  3. 90 ℓ /s
  4. 90 ℓ /min
(정답률: 35%)
  • 전체 열부하를 온도 차와 비열로 나누어 펌프의 유량을 산출하는 문제입니다.
    ① [기본 공식] $Q = \frac{q}{\Delta T \times C}$ (여기서 $q$는 총 열부하, $\Delta T$는 온도차, $C$는 비열)
    ② [숫자 대입] $Q = \frac{76000 + 5000}{(85 - 70) \times 4.18}$
    ③ [최종 결과] $Q = 90 \text{ ℓ/min}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 송풍기 회전수를 높일 때 일어나는 현상 중 틀린 것은?

  1. 정압 감소
  2. 동압 증가
  3. 소음 증가
  4. 송풍기 동력 증가
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 1000㎏/hr 의 공기를 건구온도 t1=10℃, 절대습도 x=0.0062 ㎏/㎏로부터 건구온도 t2=30℃까지 가열할 때 가열량은? (단, h1=6㎉/kg, h2=10.82㎉/kg, Cp=0.241㎉/kg℃이다)

  1. 3660 [㎉/hr]
  2. 6220 [㎉/hr]
  3. 4820 [㎉/hr]
  4. 7120 [㎉/hr]
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 저속덕트와 고속덕트를 구분하는 주덕트내의 풍속으로 적당한 것은?

  1. 8 ㎧
  2. 15 ㎧
  3. 25 ㎧
  4. 45 ㎧
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 공기세정기의 주요부는 세정실과 무엇으로 구분되는가?

  1. 배수관
  2. 유닛 히트
  3. 유량조절밸브
  4. 엘리미네이터
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 급수온도 10℃이고, 증기압력 14kg/cm2, 온도 240℃인 과열증기(엔탈피 693.8kcal/kg)를 1시간에 10,000kg 발생시키는 증기보일러가 있다. 이 보일러의 상당증발량은 얼마인가?

  1. 10,479kg/h
  2. 11,580kg/h
  3. 12,691kg/h
  4. 13,702kg/h
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 실내의 난방에는 보통 몇℃ 이하의 저온수가 사용되는가?

  1. 120 ℃이하
  2. 100 ℃이하
  3. 80 ℃이하
  4. 60 ℃이하
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 향류의 경우 대수평균온도차(LMTD)에 대한 맞는 공식은? (단, Δ 1:공기 입구측에서 공기와 물의 온도차 Δ 2:공기 출구측에서 공기와 물의 온도차)

  1. (Δ 1-Δ 2)／2.3log(Δ 1／Δ 2)
  2. 2.3log(Δ 2／Δ 1)／(Δ 2-Δ 1)
  3. (Δ 1-Δ 2)／2.3log(Δ 2／Δ 1)
  4. 2.3log(Δ 1／Δ 2)／(Δ 1-Δ 2)
(정답률: 56%)
  • 대수평균온도차(LMTD)는 열교환기 내에서 온도 변화가 지수함수적으로 일어날 때 사용하는 평균 온도차 공식입니다.
    $$\Delta T_{lm} = \frac{\Delta T_1 - \Delta T_2}{\ln(\Delta T_1 / \Delta T_2)}$$
    여기서 자연로그 $\ln$을 상용로그 $\log$로 변환하면 $\ln(x) = 2.303 \log(x)$가 되므로 다음과 같이 표현됩니다.
    $$\Delta T_{lm} = \frac{\Delta T_1 - \Delta T_2}{2.3 \log(\Delta T_1 / \Delta T_2)}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음의 공기조화방식 중 전공기방식의 장점이 아닌 것은?

  1. 실내공기의 오염이 적다.
  2. 외기냉방이 가능하다.
  3. 개별제어가 용이하다.
  4. 대형의 공조기계실을 필요로 한다.
(정답률: 66%)
  • 전공기방식은 중앙 공조기에서 처리된 공기를 송풍하므로 실내 공기 오염이 적고 외기 냉방이 가능하다는 장점이 있지만, 중앙 집중식 제어 특성상 개별제어가 어렵고 대형 기계실이 필요합니다.

    오답 노트
    개별제어가 용이하다: 중앙 집중 제어 방식이므로 개별 제어가 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음은 이중 덕트방식의 특징을 나열한 것이다. 옳지 않은 것은?

  1. 냉방, 난방의 부하에 따라 자유로이 대응할 수 있다.
  2. 부하 변동에 따라 취출공기를 제어하기 위해서 별도의 재열기를 설치 하여야 한다.
  3. 최소풍량이 취출되어도 실내온도는 설정 온도 범위를 유지할 수 있다.
  4. 중앙식 공조 기기를 사용함으로서 유지, 보수, 운전이 편하다.
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음은 습공기의 성질에 관한 설명이다. 옳지 않은 것은?

  1. 비교습도는 수증기 분압과 그 온도에 있어서의 포화 공기의 수증기 분압과의 비를 말한다.
  2. 절대습도는 습공기에 함유되어 있는 수분량과 건조공기량의 중량비이다.
  3. 포화공기의 수증기 분압은 그 온도의 포화 수증기압과 같다.
  4. 상대습도는 습공기중에 함유되는 수증기 분압과 동일온도에서 포화상태에 있는 습공기의 수증기 분압의 비이다.
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 난방용 에너지 소비량을 평가할 수 있는 방법이 아닌 것은?

  1. 디그리 데이법
  2. 확장 디그리 데이법
  3. 최대 열부하 계산법
  4. 동적 열부하 계산법
(정답률: 41%)
  • 디그리 데이법과 확장 디그리 데이법, 동적 열부하 계산법은 일정 기간 동안의 에너지 소비량을 평가하는 방법입니다. 반면 최대 열부하 계산법은 설비 용량을 결정하기 위해 가장 가혹한 조건에서의 순간 최대 부하를 구하는 방법이므로 에너지 소비량 평가법과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 냉방부하 계산시 유리창을 통한 취득열 부하를 줄이는 방법은 어느 것인가?

  1. 얇은 유리를 사용한다.
  2. 투명 유리를 사용한다.
  3. 흡수율이 큰 재질의 유리를 사용한다.
  4. 반사율이 큰 재질의 유리를 사용한다.
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 벽면에서 수평으로 취출되는 취출구의 베인 각도를 조정하여 확산거리를 증가시키면 도달거리는 어떻게 되는가?

  1. 길어진다.
  2. 온풍은 짧아지고 냉풍은 길어진다.
  3. 변화없다
  4. 짧아진다.
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동공학

21. 내부에너지에 대한 설명 중 잘못된 것은?

  1. 온도는 내부에너지에 따라 증감한다.
  2. 내부에너지 변화가 없다면 가열량은 일로 변환된다.
  3. 온도의 변화가 없으면 내부에너지의 변화도 없다.
  4. 내부에너지는 물체가 갖고 있는 열에너지이다.
(정답률: 63%)
  • 내부에너지는 물질의 상태(온도, 압력, 부피 등)에 따라 결정되는 에너지입니다. 특히 이상기체의 경우 내부에너지는 오직 온도만의 함수이지만, 실제 물질이나 상변화가 일어나는 과정에서는 온도가 일정하더라도 압력이나 부피 변화에 의해 내부에너지가 변할 수 있으므로 온도의 변화가 없다고 해서 반드시 내부에너지 변화가 없다고 단정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음의 2원 냉동 사이클 설명 중 옳은 것은?

  1. 일반적으로 고온측에는 R13,R22,프로판 등을 냉매로 사용한다.
  2. 저온측에 사용하는 냉매는 R12,R22,에탄,에칠렌 등이다.
  3. 팽창탱크는 저온 저압측에 설치하는 안전장치이다.
  4. 고온측과 저온측에 사용하는 윤활유는 같다.
(정답률: 55%)
  • 2원 냉동 사이클에서 팽창탱크는 저온측 냉매의 압력 변동을 흡수하고 시스템을 보호하기 위해 저온 저압측에 설치하는 안전장치입니다.

    오답 노트
    고온측 냉매: R12, R22 등 비점이 높은 냉매 사용
    저온측 냉매: R23, 에탄, 에틸렌 등 비점이 낮은 냉매 사용
    윤활유: 고온측과 저온측의 온도 차이가 크므로 각각에 적합한 전용 윤활유를 사용해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음은 압축기의 구조에 대해 설명한 것이다. 틀린 것은?

  1. 반 밀폐형은 고정식이므로 분해가 곤란하다.
  2. 개방형에는 벨트 구동식과 전동기 직결식이 있다.
  3. 밀폐형은 전동기와 압축기가 한 하우징 속에 있다.
  4. 형상에 따라 입형, 횡형, 다기통형으로 구분된다.
(정답률: 76%)
  • 반밀폐형 압축기는 모터가 하우징 내부에 있지만, 하우징의 볼트 체결 부위를 통해 분해 및 수리가 가능하도록 설계된 구조입니다.

    오답 노트
    개방형: 벨트나 직결 방식으로 구동됨
    밀폐형: 용접 구조로 되어 있어 분해가 불가능함
    형상 구분: 입형, 횡형, 다기통형 등으로 분류됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 응축압력이 13.82㎏/cm2.g이고 증발압력이 1.18㎏/cm2.g일때 가장 적당한 중간압력은 얼마인가?

  1. 4.4㎏/cm2.g
  2. 4.69㎏/cm2.g
  3. 6.48㎏/cm2.g
  4. 6.99㎏/cm2.g
(정답률: 48%)
  • 2단 압축 냉동 사이클에서 중간압력은 응축압력과 증발압력의 기하평균을 이용하여 결정합니다. 단, 게이지압이 주어졌으므로 반드시 절대압력으로 변환하여 계산한 후 다시 게이지압으로 환산해야 합니다.
    ① [기본 공식] $P_m = \sqrt{P_c \times P_e}$
    ② [숫자 대입] $P_m = \sqrt{(13.82 + 1.0332) \times (1.18 + 1.0332)}$
    ③ [최종 결과] $P_m = 5.723 - 1.0332 = 4.69\text{ kg/cm}^2\text{.g}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 모리엘(P-h)선도에 나타나 있지 않는 것은?

  1. 압력
  2. 온도
  3. 비체적
  4. 비열
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 실제기체가 이상기체에 가까워지기 위한 조건이라고 할수 있는 것은?

  1. 분자량이 작고, 온도가 높아야 한다.
  2. 분자량이 작고, 온도가 낮아야 한다.
  3. 분자량이 크고, 압력이 낮아야 한다.
  4. 분자량이 크고, 압력이 높아야 한다.
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 주울 톰슨효과와 관계가 가장 큰 것은?

  1. 자기 냉각법
  2. 액체 공기
  3. 흡수 냉각
  4. 2원 냉동
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 몰리에르 선도상에 대한 설명 중 틀린 것은?

  1. 과열구역에서 등 엔탈피선은 등온선과 거의 직교한다
  2. 습증기 구역에서 등온선과 등압선은 평행하다.
  3. 습증기 구역에서만 등건조도선이 존재한다.
  4. 비체적선은 과열 증기구역에서도 존재한다.
(정답률: 60%)
  • 몰리에르 선도의 과열구역에서 등엔탈피선은 등온선과 거의 평행하게 진행하며, 직교하지 않습니다.

    오답 노트
    습증기 구역에서는 등온선과 등압선이 평행하며, 등건조도선은 오직 습증기 구역 내에서만 수직선으로 존재하고, 비체적선은 전 구역(습증기 및 과열구역)에 걸쳐 존재합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

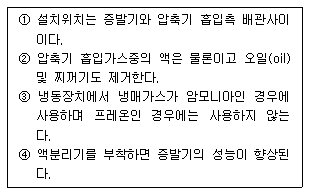

29. 냉동장치의 액분리기(Accumulator)에 대한 다음 설명중 맞는 것은?

  1. ①, ②
  2. ③, ④
  3. ①, ③
  4. ②, ③
(정답률: 57%)
  • 액분리기는 압축기로 액체 냉매가 유입되어 발생하는 액압축 현상을 방지하기 위한 장치입니다.
    설치위치는 증발기와 압축기 흡입측 배관 사이이며, 압축기 흡입가스 중의 액은 물론 오일(oil) 및 찌꺼기도 제거하는 역할을 합니다.

    오답 노트
    암모니아뿐만 아니라 프레온 냉매 등 모든 냉매 시스템에 사용 가능하며, 액분리기를 설치하면 증발기 내의 냉매량이 줄어들어 오히려 증발 성능은 약간 저하될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 물과 LiBr를 사용하는 흡수식 냉동기에서 냉매는 어느 것인가?

  1. 물
  2. LiBr
  3. 물+LiBr
  4. 공기
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 냉동장치의 액분리기와 유분리기의 설치 위치를 올바르게 나타낸 것은?

  1. 액분리기 : 증발기와 압축기 사이, 유분리기 : 압축기와 응축기 사이
  2. 액분리기 : 증발기와 압축기 사이, 유분리기 : 응축기와 팽창밸브 사이
  3. 액분리기 : 응축기와 팽창밸브사이, 유분리기 : 증발기와 압축기 사이
  4. 액분리기 : 응축기와 팽창밸브 사이, 유분리기 : 압축기와 응축기 사이
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 응축압력이 현저하게 상승되는 원인중 관계가 깊은 것은?

  1. 유분리기 기능불량
  2. 부하감소
  3. 냉매의 부족
  4. 냉각수량과다
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. R-22를 냉매로 사용하는 냉동장치에서 냉동능력이 감소되는 주요원인이라 할 수 없는 것은?

  1. 불응축가스의 혼입
  2. 증발압력의 저하
  3. 응축압력의 저하
  4. 팽창밸브의 조작불량
(정답률: 48%)
  • 냉동능력은 증발압력이 높고 응축압력이 낮을수록 효율이 좋아집니다. 따라서 응축압력의 저하는 오히려 냉동 효율을 높이는 요인이 되므로 냉동능력 감소의 원인이 아닙니다.

    오답 노트
    불응축가스의 혼입, 증발압력의 저하, 팽창밸브의 조작불량: 모두 냉동 사이클의 효율을 떨어뜨려 냉동능력을 감소시키는 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 냉동 사이클이 0℃와 100℃ 사이에서 역 카르노 사이클로 작동될 때 성적계수는?

  1. 1.37
  2. 0.19
  3. 2.73
  4. 3.73
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 열역학 제 2법칙과 관계가 없는 것은?

  1. 열은 저온체에서 고온체로 스스로 흐르지 못한다.
  2. 열의 흐름에는 일정한 방향성이 있고 역행하는 경우에는 반드시 에너지 수반이 필요하다.
  3. 열기관에서 동작물질에 일을 하게 하려면 그보다 낮은 열 저장소가 필요하다.
  4. 엔트로피의 절대값을 정의하는 법칙이다.
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 모세관(Capillary tube)사용시 주의점으로 틀린 것은?

  1. 고압부에 액이 모이는 부분을 설치할 것
  2. 수냉식 콘덴싱 유니트에는 사용하지 말 것
  3. 구격은 장치에 알맞는 것을 사용할 것
  4. 증발기 가까운 흡입관과 응축기 가까운 모세관 부분을 접촉하여 열교환 시켜 냉동효과를 증대 시킬 것
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 부압작용에 의하여 진공을 만들어 냉동작용을 하는 것은?

  1. 증기분사 냉동기
  2. 왕복동식냉동기
  3. 스크류냉동기
  4. 공기압축냉동기
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 감온 팽창밸브를 사용할 경우 과열도를 5℃로 조정하였을때 증발기의 포화온도가 0℃이면 감온통의 감지온도는 얼마인가?

  1. -5℃
  2. 5℃
  3. -10℃
  4. 10℃
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 공비 혼합냉매의 조합이 잘못 짝지워진 것은?

  1. R501 = R12 + R22
  2. R502 = R115 + R12
  3. R503 = R13 + R23
  4. R504 = R115 + R32
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 계가 외부로 부터 에너지 공급없이 그 자체의 내부에너지를 소모하여 외부에 대하여 2135 ㎏· m의 일을 하였다면 내부에너지의 변화량은 얼마인가?

  1. 1㎉
  2. 5㎉
  3. 15㎉
  4. 25㎉
(정답률: 47%)
  • 열역학 제1법칙에 따라 외부로부터 에너지 공급이 없을 때, 계가 외부에 한 일만큼 내부에너지는 감소합니다. $1\text{kcal}$는 $427\text{kg}\cdot\text{m}$의 일과 같다는 환산 기준을 사용합니다.
    ① [기본 공식] $\Delta U = -W$
    ② [숫자 대입] $\Delta U = \frac{-2135}{427}$
    ③ [최종 결과] $\Delta U = -5\text{kcal}$
    내부에너지 변화량의 절대값은 $5\text{kcal}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관일반

41. 급탕온도는 가열장치에서 몇도로 가열하여 공급하는 것이 적당한가?

  1. 25℃ 정도
  2. 30℃ 정도
  3. 45℃ 정도
  4. 60℃ 정도
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 배관 회로의 환수방식에 있어 역 환수방식이 직접 환수방식보다 우수한 점은 무엇인가?

  1. 순환펌프의 동력을 줄일 수 있다.
  2. 배관의 설치 공간을 줄일 수 있다.
  3. 유량을 균등하게 배분시킬 수 있다.
  4. 재료를 절약할 수 있다.
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 관이음 중 턱걸이식 이음 표시는?

(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 신축관 이음쇠의 종류가 아닌 것은?

  1. 루프 형
  2. 슬리브 형
  3. 벨로즈 형
  4. 유니온 형
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 수격작용을 방지하기 위하여 설치하는 것은?

  1. 에어 체임버
  2. 통기관
  3. 트랩
  4. 볼탭
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음은 증기난방설비 시공시 보온하지 않아도 되는 곳을 열거한 것이다. 아닌 것은?

  1. 방열기 주위배관
  2. 관말 증기 트랩장치의 냉각관
  3. 증기관
  4. 환수관
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 고온도에서 높은 강도 내산화성 및 내식성이 우수하여 석유 정제 공정에서 널리 이용되는 것은?

  1. 배관용 합금 강관
  2. 배관용 탄소 강관
  3. 저온 배관용 강관
  4. 압력 배관용 탄소강관
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 프레온 냉동장치의 배관에 있어서 증발기와 압축기가 동일 레벨에 설치되는 경우 흡입주관의 입상높이는 증발기 높이 보다 몇mm 이상 높게 하여야 하는가?

  1. 10
  2. 40
  3. 70
  4. 150
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 배관설비에 관한 다음 사항 중 올바른 것은?

  1. 밀폐 배관속에 공기가 혼입되면 냉온수의 순환이 양호해 진다.
  2. 냉수배관 속의 이물을 포착하여 이것을 배출하기 위하여 통기관을 설치한다.
  3. 배관 도중의 유량을 조절하려면 글로브 밸브를 사용한다.
  4. 고층 건물일수록 관 신축의 영향이 크므로 플랙시블 이음을 한다.
(정답률: 50%)
  • 글로브 밸브는 유체의 흐름을 정밀하게 조절할 수 있는 구조를 가지고 있어 배관 도중의 유량 조절용으로 적합합니다.

    오답 노트
    밀폐 배관 속 공기 혼입: 순환 방해 및 소음 발생
    통기관: 공기 배출 목적이지 이물질 포착 목적이 아님
    플랙시블 이음: 고층 건물 전체의 신축 대응보다는 국부적인 진동 및 변위 흡수용임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 가스 배관의 크기를 결정하는 요소와 관계가 먼 것은?

  1. 관의 길이
  2. 가스 기구의 종류
  3. 가스 비중
  4. 가스 압력
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 루우프형 신축이음의 굽힘 반경은 사용관경의 몇배 이상으로 하는가?

  1. 1배
  2. 3배
  3. 4배
  4. 6배
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 압력배관용 탄소강 강관의 설명으로서 틀린 것은?

  1. KS규격은 SPPH이다.
  2. 350℃ 이하에서 사용압력은 10-100Kg/cm2 이다.
  3. 보일러, 증기관, 수압관, 유압관 등 압력배관에 사용되는 배관이다.
  4. 관치수 표기는 호칭지름(A또는B) × 스케줄번호(Sch.No)이다.
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음에 그려진 온수난방 방식을 귀환관의 배관방법에 따라 분류하면 어떤 방식인가?

  1. 직접 귀환방식
  2. 역 귀환방식
  3. 간접 귀환방식
  4. 진공 귀환방식
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 방열기의 입구온도 70℃, 출구온도 55℃, 방열계수 6.8(kcal/m2h℃)이고 실내온도가 18℃일 때 이 방열기의 방열량(kcal/m2h)은?

  1. 102.6
  2. 203.6
  3. 302.6
  4. 406.6
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 암거내에 증기난방 배관 시공을 하고저 할 때 나관(Bare pipe)상태라면 관표면에 무엇을 바르는가?

  1. 시멘트
  2. 석면
  3. 테프론 테이프
  4. 콜타르
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 배관에 압력계를 설치할 때, 압력계의 연결관을 원형으로 구부려 설치하는 이유는 무엇인가?

  1. 배관의 미관을 고려하여 구부린다.
  2. 시공시 다른 부분과의 접촉을 피하기 위하여 구부린다.
  3. 배관의 진동을 고려하여 완충역할을 하기 위하여 구부린다.
  4. 설치공간을 최소화 하기 위하여 구부린다.
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 증기난방 배관의 진공환수식 난방장치에 있어서 리프트 이음은 흡상높이를 어느 정도로 하는가?

  1. 1.5m이내
  2. 2m이내
  3. 2.5m이내
  4. 3m이내
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 파이프 이음에서 가 뜻하는 것은?

  1. 신축 이음
  2. 유니온 나사 이음
  3. 파이프 나사 이음
  4. 삽입식 비닐관 이음
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 주증기관의 크기와 직접적인 관계가 없는 것은?

  1. 압력손실
  2. 팽창탱크
  3. 증기의 속도
  4. 가격
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 플러쉬 밸브나 급속폐쇄식 수전을 사용하였을 때 생기는 현상으로 가장 가까운 것은?

  1. 서어징 현상
  2. 공동현상
  3. 수격작용
  4. 맥동 현상
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. PＩ제어동작은 프로세스제어계의 정상특성을 개선하는데 흔히 사용되는데 이것에 대응하는 보상요소는?

  1. 안정도
  2. 이득
  3. 지상
  4. 진상
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 1차전압 3300V, 권수비 30 인 단상변압기가 전등부하에 30A를 공급할 때의 입력은 몇 kW 인가?

  1. 2.2
  2. 3.3
  3. 4.0
  4. 4.2
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. kVA는 무슨 단위인가?

  1. 전력량
  2. 역률
  3. 효율
  4. 피상전력
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같이 전압계 V1, V2, V3가 연결되어 있다. 부하에 공급되는 전력은 몇 W 인가? (단, 전압계 V1의 전압은 3V, V2의 전압은 8V, V3의 전압은 5V이다.)

  1. 6.5
  2. 7.5
  3. 8.5
  4. 9.5
(정답률: 44%)
  • 부하에 공급되는 전력은 부하 양단에 걸리는 전압과 흐르는 전류의 곱으로 구합니다. 회로 분석 결과 부하 전압은 $V_{3} = 5\text{V}$이며, 부하로 흐르는 전류는 저항 $R=2\Omega$에 흐르는 전류와 같습니다. 저항에 흐르는 전류는 $V_{1}$의 전압을 저항값으로 나눈 값입니다.
    ① [기본 공식] $P = V_{3} \times \frac{V_{1}}{R}$
    ② [숫자 대입] $P = 5 \times \frac{3}{2}$
    ③ [최종 결과] $P = 7.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 병렬 2값 신호를 보내는 4회선이 있을 때 조합신호로 최대 몇 개의 정보를 보낼 수 있는가?

  1. 2
  2. 4
  3. 8
  4. 16
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 서보기구는 물체의 위치, 방향, 자세 등을 제어량으로 하는 분야에 널리 사용되며, 목표치의 임의 변화에 추종하도록 구성되어 있다. 이 제어시스템의 특징을 잘 설명하고 있는 것은?

  1. 제어량이 전기적 변위이다.
  2. 목표치가 광범위하게 변화할 수 있다.
  3. 개루프 제어이다.
  4. 현장에서 제어되는 일이 많다.
(정답률: 57%)
  • 서보 기구(Servo Mechanism)는 목표치의 임의 변화에 따라 물체의 위치, 방향, 자세 등을 정밀하게 추종 제어하는 시스템이므로, 목표치가 광범위하게 변화할 수 있다는 특징을 가집니다.

    오답 노트
    개루프 제어: 피드백이 없는 제어로, 서보 기구는 일반적으로 폐루프 제어를 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 전압, 전류, 주파수, 회전속도, 힘 등으로 전기적, 기계적 양을 주로 제어하는 자동조정의 기기가 아닌 것은?

  1. 발전기
  2. 조속기
  3. 정전압 장치
  4. 압력계
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 피드백제어계에 반드시 필요한 것은?

  1. 요소별 변환장치
  2. 전위차를 측정할 수 있는 계기
  3. 과도안정도를 양호하게 하는 장치
  4. 입력과 출력을 비교하는 비교장치
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 농형유도전동기의 기동법이 아닌 것은?

  1. Y-Y기동법
  2. 리액터기동법
  3. 전전압기동법
  4. 기동보상기법
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 전력(electric power)에 관한 설명 중 맞는 것은?

  1. 전력은 전압의 제곱에 비례하고 전류에 반비례한다.
  2. 전력은 전류의 제곱에 비례하고 전압의 제곱에 반비례한다.
  3. 전력은 전류의 제곱에 저항을 곱한 값이다.
  4. 전력은 전압의 제곱에 저항을 곱한 값이다.
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 직류 발전기의 철심을 규소강판으로 성층하여 사용하는 이유는?

  1. 브러시에서의 불꽃 방지 및 정류 개선
  2. 맴돌이 전류손과 히스테리시스손의 감소
  3. 전기자 반작용의 감소
  4. 기계적으로 튼튼함
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 200V의 전압에서 2A의 전류가 흐르는 전열기를 2시간동안 사용했을 때의 소비전력량은 몇 kWh 인가?

  1. 0.4
  2. 0.6
  3. 0.8
  4. 1.0
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 논리식 와 같은 식은?

(정답률: 60%)
  • 드 모르간의 법칙에 의해 논리합의 부정은 각각의 부정을 논리곱한 것과 같고, 논리곱의 부정은 각각의 부정을 논리합한 것과 같습니다. 따라서 $\overline{x \cdot y} = \overline{x} + \overline{y}$가 성립합니다.

    오답 노트
    $\overline{x+y}$ : $\overline{x} \cdot \overline{y}$와 동일함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 적분요소를 나타내는 부품은?

  1. 피스톤
  2. 지렛대
  3. 대시포트
  4. 노즐플래퍼
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 그림과 같은 신호흐름선도를 단순화 하면 어떻게 되는가?

(정답률: 60%)
  • 신호흐름선도에서 루프를 제거하여 단순화할 때, 전달함수는 (전방 경로 이득) / (1 - 루프 이득의 곱) 형태로 계산됩니다. 주어진 도식에서 전방 경로는 $A \times C$이며, 루프는 $-B$와 $D$가 존재하므로 분모는 $(1 - (-B))(1 - D)$가 되어 $\frac{AC}{(1+B)(1-D)}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 2단자 임피던스 함수 에서 영점과 극점을 바르게 나타내면?

  1. 영점 ; 1, 2, 극점 ; 3, 4
  2. 영점 ; 없음, 극점 ; -1, -2, -3, -4
  3. 영점 ; -1, -2, 극점 ; -3, -4
  4. 영점 ; -1, -2, -3, -4, 극점 ; 없음
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 부하 한상의 임피던스가 60+j80Ω인 △결선의 3상 회로에 100V의 전압을 가할 때 선전류는 몇 A 인가?

  1. 1
  2. √3
  3. 3
  4. 1/√3
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 열전형 센서에 대한 설명으로 옳지 않은 것은?

  1. 전압 변화용 센서이다.
  2. 철, 콘스탄탄 등의 금속을 이용한다.
  3. 제어백 효과(Seebeck effect)를 이용한다.
  4. 진동 주파수는 이다.
(정답률: 39%)
  • 열전형 센서는 서로 다른 두 금속의 접점 온도 차이에 의해 전압이 발생하는 제어백 효과(Seebeck effect)를 이용하는 전압 변화용 센서입니다.

    오답 노트
    진동 주파수는 $\frac{1}{2\pi\sqrt{LC}}$이다: 해당 수식은 LC 공진 회로의 고유 진동수 공식이며, 열전형 센서의 원리와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 전동기의 회전방향과 전자력에 관계가 있는 법칙은?

  1. 플레밍의 왼손법칙
  2. 플레밍의 오른손법칙
  3. 페러데이의 법칙
  4. 앙페에르의 법칙
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 그림과 같은 논리회로에서 출력 Y는?

  1. Y = AB+A
  2. Y = AB+B
  3. Y = AB
  4. Y = A+B
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
