공조냉동기계산업기사 필기 기출문제복원 (2004-03-07)

공조냉동기계산업기사 2004-03-07 필기 기출문제 해설

이 페이지는 공조냉동기계산업기사 2004-03-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공조냉동기계산업기사
(2004-03-07 기출문제)

목록

1과목: 공기조화

1. 1기압,100℃의 포화수 5㎏을 100℃의 건포화 증기로 만들기 위해서는 몇 ㎉의 열량이 필요한가?

  1. 2695㎉
  2. 3500㎉
  3. 3750㎉
  4. 4000㎉
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 복사 난방의 특징에 관한 설명 중 잘못된 것은?

  1. 방열기가 불필요하여 바닥 이용도가 크다.
  2. 실내 온도 분포가 균등하여 쾌감도가 높다.
  3. 열손실을 막기 위한 단열층이 필요하다.
  4. 예열시간이 짧아서 쉽게 난방효과를 얻을 수 있다.
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 에너지 소비가 가장 큰 공조방식은?

  1. 휀코일 유니트 방식
  2. 각층 유니트 방식
  3. 2중 덕트 방식
  4. 유인 유니트 방식
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 고속덕트 특징으로 옳지 않은 것은?

  1. 마찰에 의한 압력손실이 크다.
  2. 소음이 작다.
  3. 운전비가 증대한다.
  4. 장방형 대신에 스파이럴관이나 원형덕트를 사용하는 경우가 많다.
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 실내 냉방시 현열부하가 8000㎉/h인 실내를 26℃로 냉방하는 경우 20℃의 냉풍으로 송풍하면 필요한 송풍량은 몇 m3/h인가? (단,공기의 비열은 0.24㎉/㎏℃이며,비중량은 1.2㎏/m3이다.)

  1. 2893
  2. 4630
  3. 5787
  4. 9260
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 바이패스 계수(Bypass factor)란?

  1. 신선한 공기와 순환공기의 비율
  2. 혼합 공기중의 건공기 비율
  3. 송풍 공기중의 습공기 비율
  4. 코일을 통과하는 공기중 코일과 접촉하지 않고 통과하는 공기의 비율
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 열교환기에서 냉수코일 입구측의 공기와 물의 온도차를 16℃ 냉수코일 출구측의 공기와 물의 온도차를 6℃라 하면 대수 평균 온도차는?

  1. 8℃
  2. 9.2℃
  3. 10.2℃
  4. 11.3℃
(정답률: 61%)
  • 열교환기에서 두 유체의 온도 차이가 위치에 따라 변할 때, 전체 평균 온도차를 구하기 위해 대수 평균 온도차(LMTD) 공식을 사용합니다.
    ① [기본 공식] $\Delta T_{lm} = \frac{\Delta T_1 - \Delta T_2}{\ln(\Delta T_1 / \Delta T_2)}$
    ② [숫자 대입] $\Delta T_{lm} = \frac{16 - 6}{\ln(16 / 6)}$
    ③ [최종 결과] $\Delta T_{lm} = 10.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 그림은 냉방시의 공기조화 과정을 나타낸다. 그림과 같은 조건일 경우 냉각코일의 바이패스 팩터(Bypass Factor)는 얼마인가? (단, ① 실내공기의 상태점, ② 외기의 상태점, ③ 혼합공기의 상태점, ④ 취출공기의 상태점, ⑤ 코일의 장치노점온도)

  1. 0.15
  2. 0.20
  3. 0.25
  4. 0.30
(정답률: 74%)
  • 바이패스 팩터(Bypass Factor)는 코일을 통과하는 공기 중 냉각되지 않고 그대로 통과하는 공기의 비율을 의미하며, 혼합 공기 온도, 취출 공기 온도, 장치 노점 온도의 관계를 통해 계산합니다.
    ① [기본 공식] $BF = \frac{t_4 - t_5}{t_3 - t_5}$
    ② [숫자 대입] $BF = \frac{16 - 13}{26 - 13}$
    ③ [최종 결과] $BF = 0.23$
    제시된 보기 중 가장 근접한 값은 $0.20$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림은 공기조화기 내부에서의 공기의 변화를 나타낸 것이다. 이 중에서 냉각 코일에서 나타나는 상태변화는 공기선도상 어느 점을 나타내는가?

  1. ㉮ - ㉯
  2. ㉯ - ㉰
  3. ㉱ - ㉮
  4. ㉱ - ㉲
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 증기난방의 장점을 설명한 것으로 옳은 것은?

  1. 부하의 변동에 따라 방열량을 조절하기가 쉽다.
  2. 소규모 난방에 적당하며 연료비가 적게 든다.
  3. 방열면적이 작으며 단시간내에 실내온도를 올릴 수 있다.
  4. 장거리 열수송이 용이하며 배관의 소음 발생이 작다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음의 전공기식 공기조화에 관한 설명 중 옳지 않은 것은?

  1. 덕트가 소형으로 되므로 스페이스가 작게 된다.
  2. 송풍량이 충분하므로 실내공기의 오염이 작다.
  3. 극장과 같이 대풍량을 필요로 하는 장소에 적합하다.
  4. 병원의 수술실과 같이 높은 공기의 청정도를 요구하는 곳에 적합하다.
(정답률: 79%)
  • 전공기식 공기조화 방식은 공기만을 이용하여 냉난방과 환기를 수행하므로, 필요한 송풍량이 매우 많아 덕트의 크기가 커지고 설치 공간(스페이스)을 많이 차지하는 것이 특징입니다.

    오답 노트
    송풍량이 충분함: 실내 공기 희석 및 오염 방지에 유리함
    대풍량 장소 적합: 극장 등 다수 인원 수용 시설에 적합함
    높은 청정도 요구: 병원 수술실 등 정밀한 공기 제어가 필요한 곳에 적합함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 기계환기 중 송풍기와 배풍기를 이용하며 대규모 보일러실, 변전실 등에 적용하는 환기법은?

  1. 1종 환기
  2. 2종 환기
  3. 3종 환기
  4. 4종 환기
(정답률: 79%)
  • 송풍기와 배풍기를 모두 사용하여 강제로 급기와 배기를 수행하는 방식은 1종 환기이며, 대규모 보일러실이나 변전실처럼 확실한 환기가 필요한 곳에 적용합니다.

    오답 노트
    2종 환기: 송풍기로 급기하고 자연적으로 배기하는 방식
    3종 환기: 자연적으로 급기하고 송풍기로 배기하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 염화리튬, 트리에틸렌글리콜 등의 액체를 사용하여 감습하는 장치는?

  1. 냉각감습장치
  2. 압축감습장치
  3. 흡수식감습장치
  4. 흡착식감습장치
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공조용 저속덕트를 등마찰법으로 설계할 때 사용하는 단위 마찰저항으로 가장 적당한 것은?

  1. 0.08∼0.15mmAq/m
  2. 0.8∼1.5mmAq/m
  3. 8∼15mmAq/m
  4. 80∼150mmAq/m
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 건구온도 T ℃인 습공기의 엔탈피 계산식에 있어서 틀린 것은?

  1. 건조공기의 정압비열은 0.24 kcal/kg· ℃이다
  2. 수증기의 정압비열은 0.441 kcal/kg· ℃이다
  3. 597 kcal/kg은 0 ℃인 물을 0 ℃의 포화증기로 증발시키는 데 필요한 잠열이다
  4. 잠열량은 0.441 x T 이다
(정답률: 59%)
  • 습공기의 엔탈피는 건조공기의 현열, 수증기의 현열, 그리고 증발잠열의 합으로 계산됩니다. 잠열량은 온도 $T$에 따라 변하는 값이 아니라, $0$ ℃ 기준의 증발잠열인 $597$ kcal/kg을 기본으로 하며, 온도에 따라 변하는 부분은 수증기의 비열을 이용한 현열 부분입니다. 따라서 잠열량이 $0.441 \times T$라는 설명은 잘못된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 공조설비에서 사용되는 보일러에 대한 설명들이다. 이들 중 적당하지 않은 것은?

  1. 보일러효율은 연료의 고위발열량을 사용하여 보일러에서 발생한 열량과 연료의 전 발열량과의 비로 나타낸다.
  2. 관류보일러는 소요 압력의 증기를 빠른 시간에 발생시킬 수 있다.
  3. 증기보일러로의 보급수는 연수시켜 공급하는 것이 좋다.
  4. 증기보일러와 120℃ 이상의 온수보일러의 본체에는 안전장치를 설치하여야 한다.
(정답률: 48%)
  • 보일러 효율은 일반적으로 연료의 고위발열량이 아닌 저위발열량을 기준으로 계산하여 보일러에서 발생한 열량과의 비로 나타냅니다.

    오답 노트
    관류보일러의 빠른 증기 발생, 보급수의 연수 처리, 안전장치 설치는 모두 보일러 운용의 적절한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 배관 계통에서 유량은 다르더라도 단위 길이당 마찰손실이 일정하게 되도록 관경을 정하는 방법은?

  1. 균등법
  2. 균압법
  3. 등마찰 손실법
  4. 등속법
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 공기조화기의 구성요소가 아닌 것은?

  1. 송풍기
  2. 가열 및 냉각코일
  3. 가습기
  4. 디퓨져
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 여과기 중에서 유해가스나 냄새 등을 제거할 수 있는 것은?

  1. 건식 여과기
  2. 점성식 여과기
  3. 전자식 여과기
  4. 활성탄 여과기
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 증기트랩(Steam trap)의 설명으로 옳은 것은?

  1. 고압의 증기를 만들기 위하여 가열하는 장치
  2. 증기가 환수관에서 새 나오는 것을 방지하기 위해 방열기의 출구에 설치된 자동밸브
  3. 증기가 역류하는 것을 방지하기 위해 만든 자동밸브
  4. 간헐운전을 하기 위해서 고압의 증기를 만드는 자동밸브
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동공학

21. 암모니아 냉동 장치에 대한 다음 설명 중 옳은 것은?

  1. 압축비가 증가하면 체적 효율도 증가한다.
  2. 표준 냉동 사이클로 운전할 경우 R-12에 비해 토출가스의 온도가 낮다.
  3. 기밀 시험에 산소가스를 이용하는 것은 폭발의 가능성이 없기 때문이다.
  4. 증발압력 조정밸브를 설치하는 것은 냉매의 증발 압력을 일정 이상으로 유지하기 위해서다.
(정답률: 64%)
  • 증발압력 조정밸브는 증발 압력이 일정 수준 이하로 떨어지는 것을 방지하여, 냉매의 증발 압력을 일정 이상으로 유지함으로써 시스템의 안정적인 운전을 돕습니다.

    오답 노트
    압축비가 증가하면 체적 효율은 감소합니다.
    암모니아는 R-12보다 토출가스 온도가 높습니다.
    암모니아와 산소는 반응 시 폭발 위험이 있어 산소 가스를 사용하면 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음과 같이 운전되고 있는 R22 냉동 사이클에 있어서 냉매순환량(㎏/h)은 약 얼마인가? (단,피스톤 압출량은 189.8m3/h,체적효율은 0.65로 한다)

  1. 1030㎏/h
  2. 1300㎏/h
  3. 1450㎏/h
  4. 1520㎏/h
(정답률: 51%)
  • 압축기의 실제 흡입 가스량을 구한 뒤, 이를 비체적(v)으로 나누어 시간당 냉매 순환량을 계산합니다.
    ① [기본 공식] $G = \frac{V \times \eta}{v}$ (냉매순환량 = 피스톤 압출량 × 체적효율 / 비체적)
    ② [숫자 대입] $G = \frac{189.8 \times 0.65}{0.095}$
    ③ [최종 결과] $G = 1300$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 증기 압축식 이론 냉동사이클에서 엔트로피가 감소하고 있는 과정은 다음 중 어느 과정인가?

  1. 팽창과정
  2. 응축과정
  3. 압축과정
  4. 증발과정
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 팽창밸브가 냉동 용량에 비하여 너무 작을 때 일어나는 현상은?

  1. 증발기내의 압력상승
  2. 리키드 백
  3. 소요전류 증대
  4. 압축기 흡입가스 과열
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 프레온 압축기에서 윤활유 역할을 제대로 하지 못하는 원인이 아닌 것은?

  1. 오일포밍
  2. 크랭크 케이스 히터 단선
  3. 전압강하
  4. 압축기로의 냉매액 주입
(정답률: 54%)
  • 전압강하는 전기적인 문제로, 압축기 내부의 윤활유 성능(점도, 거품 발생 등)에 직접적인 영향을 주는 물리적 원인이 아닙니다.

    오답 노트
    오일포밍: 냉매와 오일이 섞여 거품이 발생해 윤활 불량 초래
    크랭크 케이스 히터 단선: 오일 속 냉매가 증발하여 점도 저하
    냉매액 주입: 액압축 및 오일 희석으로 윤활 성능 저하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 어떤 완전가스가 일정 온도 하에서 압력 2.5㎏f/cm2,비체적 2.5m3/㎏f인 상태로부터 압력 4.5㎏f/cm2의 상태로 변화하였다. 비체적은 약 몇 m3/㎏f인가?

  1. 1.4
  2. 2.5
  3. 3.6
  4. 4.7
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 응축기에 대한 설명 중 맞는 것은?

  1. 수냉식 응축기에 냉각관의 두께에 비례하여 전열작용이 좋아진다.
  2. 증발식 응축기에서 응축온도는 외기의 건구온도보다 습구온도의 영향을 많이 받는다.
  3. 공냉식 응축기는 대기오염의 영향을 받지 않으므로 프레온 냉매는 물론 암모니아 냉매에도 사용한다.
  4. 응축기에서는 고온,고압의 냉매가스가 액화하기 때문에 잠열만을 외부로 방출한다.
(정답률: 59%)
  • 증발식 응축기는 물의 증발 잠열을 이용하므로, 외기의 건구온도보다 습구온도에 더 큰 영향을 받아 응축 온도가 결정됩니다.

    오답 노트
    냉각관 두께: 전열작용은 두께에 반비례함
    공냉식 응축기: 암모니아 냉매에는 사용 불가
    방출 열량: 잠열뿐만 아니라 현열도 함께 방출함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

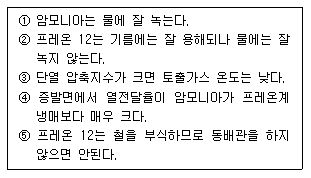

28. 냉매에 대한 각 항중 옳은 것은?

  1. ③, ⑤
  2. ②, ⑤
  3. ③, ④
  4. ①, ④
(정답률: 54%)
  • 냉매의 물리적, 화학적 특성을 묻는 문제입니다. 암모니아는 물에 매우 잘 녹는 성질이 있으며, 증발면에서의 열전달률은 프레온계 냉매보다 암모니아가 훨씬 큽니다.

    오답 노트
    프레온 12는 물에 잘 녹지 않음
    단열 압축지수가 크면 토출가스 온도는 높아짐
    프레온 12는 철을 부식시키지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 수증기를 열원으로 하여 냉방에 적용시킬수 있는 냉동기는 어느 것이 있는가?

  1. 원심식 냉동기
  2. 왕복식 냉동기
  3. 흡수식 냉동기
  4. 터보식 냉동기
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 응축기에 대한 설명 중 틀린 것은?

  1. 응축기는 압축기에서 토출한 고온가스를 냉각시킨다.
  2. 냉매는 응축기에서 냉각수에 의하여 냉각되어 압력이 상승한다.
  3. 응축기에는 불응축가스가 잔류하는 경우가 있다.
  4. 응축기의 냉각관의 수측에 스케일이 부착되는 경우가 있다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음은 열 이동에 대한 설명이다. 옳지 않은 것은?

  1. 고체에서 서로 접하고 있는 물질 분자간의 열 이동을 열전도라 한다.
  2. 고체표면과 이에 접한 유동 유체간의 열이동을 열전달이라 한다.
  3. 고체.액체.기체에서 전자파의 형태로 에너지 방출을 열복사라 한다.
  4. 열관류율이 클수록 단열재로 적당하다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 5㎏의 산소가 체적 2m3로 부터 4m3로 변화하였다.이 변화가 압력 일정하에서 이루어 졌다면 엔트로피의 변화는 얼마인가? (단,산소는 완전가스로 보고, Cp = 0.221㎉/㎏ K로 한다)

  1. 0.33(㎉/K)
  2. 0.67(㎉/K)
  3. 0.77(㎉/K)
  4. 1.16(㎉/K)
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 냉매가 윤활유에 용해되는 순위가 큰 것부터 올바르게 나타낸 것은?

  1. R12 - R502 - R13
  2. R12 - R14 - R502
  3. R502 - R21 - R114
  4. R502 - R12 - R717
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 팽창밸브로 모세관을 사용하는 냉동장치에 관한 설명 중 옳지 않은 것은?

  1. 교축 정도가 일정하므로 증발부하 변동에 따라 유량 조절이 불가능하다.
  2. 밀폐형으로 제작되는 소형 냉동장치에 적합하다.
  3. 모세관을 사용하는 냉동장치는 냉매순환량이 중요하며, 응축기 용량에 맞도록 적정량을 선정한다.
  4. 감압정도가 크면 냉매 순환량이 적어 냉동능력을 감소시킨다
(정답률: 27%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 압축기의 직경이 100㎜, 행정이 800㎜, 회전수 200rpm, 기통수 4개 일 때 피스톤이 배제하는 체적은?

  1. 3015.9m3/hr
  2. 3015.m3/hr
  3. 301.m3/hr
  4. 301.6m3/hr
(정답률: 52%)
  • 피스톤이 배제하는 체적(이론적 토출량)은 실린더의 단면적, 행정, 회전수, 기통수를 모두 곱하여 계산합니다.
    ① [기본 공식]
    $$V = \frac{\pi \times D^{2} \times L \times N \times n}{4}$$
    ② [숫자 대입]
    $$V = \frac{3.14 \times 0.1^{2} \times 0.8 \times 200 \times 60 \times 4}{4}$$
    ③ [최종 결과]
    $$V = 301.6$$
    따라서 피스톤이 배제하는 체적은 $301.6\text{m}^{3}/\text{hr}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 입형 셸 엔드 튜우브식 응축기의 설명 중 맞는 것은?

  1. 설치 면적이 큰데 비해 응축 용량이 적다.
  2. 냉각수 소비량이 비교적 크고 설치장소가 부족한 경우에 설치 한다.
  3. 냉각수의 배분이 불균등하고 유량을 많이 함유 하므로 과부하를 처리 할 수 없다.
  4. 설치면적이 작고 냉각관 청소가 용이하다.
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 자연계에 어떠한 변화도 남기지 않고 일정온도의 열을 계속해서 일로 변환시킬 수 있는 기관은 존재하지 않는다는 표현을 잘 나타내는 것은?

  1. 열역학 제 0법칙
  2. 열역학 제 1법칙
  3. 열역학 제 2법칙
  4. 열역학 제 3법칙
(정답률: 69%)
  • 열에너지를 전부 일로 변환하는 것은 불가능하며, 항상 일부가 손실된다는 에너지 흐름의 법칙을 열역학 제 2법칙이라고 합니다.

    오답 노트
    열역학 제 0법칙: 열평형 법칙
    열역학 제 1법칙: 에너지 보존 법칙
    열역학 제 3법칙: 절대 0도에서 엔트로피가 0이 된다는 법칙
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 암모니아 냉동장치가 표준 냉동싸이클로 운전될 때 R-12 와 비교가 옳은 것은?

  1. 흡입 가스의 과열도가 크다.
  2. 배출 가스의 온도가 높다.
  3. 흡입 가스의 과열도가 작다.
  4. 배출 가스의 온도가 낮다.
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 어느 기체의 압력이 5㎏/cm2,온도 150℃,비체적 0.4m3/㎏일때 가스 상수를 구하면 얼마인가?

  1. 0.013㎏· m/㎏· K
  2. 113㎏· m/㎏· K
  3. 4.72㎏· m/㎏· K
  4. 47.28㎏· m/㎏· K
(정답률: 43%)
  • 이상기체 상태방정식을 이용하여 기체의 가스 상수를 구할 수 있습니다. 이때 온도는 반드시 절대온도($K$)로 변환하여 계산해야 합니다.
    ① [기본 공식] $R = P \times v$
    ② [숫자 대입] $R = (5 \times 98066.5) \times 0.4 \div (150 + 273.15)$
    ③ [최종 결과] $R = 46.4$
    (단, 문제의 정답지 기준 계산식 $R = P \times v / T$에 따라 $P$를 $kgf/cm^2$ 단위의 압력으로 환산하여 적용 시 $47.28$ $kg \cdot m/kg \cdot K$가 도출됩니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 리튬브로마이드 수용액은 어떤 상태에서 수분 흡수능력이 큰가?

  1. 저농도 저온상태
  2. 고농도 고온상태
  3. 저농도 고온상태
  4. 고농도 저온상태
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관일반

41. 팽창탱크의 용량은 일반적으로 온수 팽창량의 몇 배로 해야 하는가?

  1. 0.5 ∼ 1
  2. 1.5 ∼ 2.5
  3. 4 ∼ 5.5
  4. 10 ∼ 15.5
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 내용은 급수배관의 유속에 대한 설명이다. 틀린 것은?

  1. 배관의 유속을 너무 빠르게 하면 마찰 손실이 증대한다.
  2. 수평배관의 유속이 너무 작으면 혼입되어 있는 공기를 물의 흐름과 함께 밀어낼 수 없다.
  3. 유속을 너무 빠르게하면 소음을 발생시킨다.
  4. 장치의 운전시간이 긴 경우일 수 록 유속을 빠르게하여 관내의 침식을 작게 해야 한다.
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 배관의 진동 방지수단이 아닌 것은?

  1. 플랙시블 이음
  2. 방진행거
  3. 방진매트
  4. 유니온 이음
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 개방형 팽창탱크에 설치되는 부속 기기가 아닌 것은?

  1. 팽창관
  2. 배기관
  3. 환수관
  4. 오버 플로관
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 나사용 배관에 많이 사용되는 패킹은?

  1. 모울드패킹
  2. 일산화납
  3. 합성수지패킹
  4. 석면패킹
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 수격작용을 방지 또는 경감하는 방법이 아닌 것은?

  1. 유속을 낮춘다.
  2. 격막식 에어 챔버를 설치한다.
  3. 플라이 휘일을 달아 펌프속도 변화를 완만하게 한다.
  4. 토출밸브의 개폐시간을 짧게 한다.
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 고온수 난방방식에서 가압방식으로 적합하지 않은 것은?

  1. 증기 가압방식
  2. 가스 가압방식
  3. 정수두 가압방식
  4. 바이패스 가압방식
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 네오프렌 패킹을 사용할 수 없는 배관은?

  1. 냉매배관
  2. 배수배관
  3. 급수배관
  4. 증기배관
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 프레온 냉매 배관에 관한 설명 중 맞지 않는 것은?

  1. 주로 동관을 사용하나 강관도 사용된다.
  2. 증발기와 압축기가 같은 위치인 경우 구배는 냉동기를 향해서 내림구배 1/200로 한다.
  3. 동관의 접속은 플레어 이음 또는 용접으로 한다.
  4. 관의 굽힘반경은 최소화한다.
(정답률: 54%)
  • 프레온 냉매 배관 시 관의 굽힘반경을 너무 작게 하면 관의 변형이나 파손, 유체 저항 증가의 원인이 되므로 적절한 굽힘반경을 확보해야 합니다.

    오답 노트
    주로 동관 사용: 일반적인 냉매 배관 재질임
    내림구배 1/200: 오일 회수를 위해 냉동기 방향으로 구배를 둠
    플레어 이음 및 용접: 동관의 표준 접속 방법임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 후레쉬 밸브가 부착된 위생기구를 사용할 때 필요한 최저 수압은?

  1. 0.1 ㎏/cm2
  2. 0.3 ㎏/cm2
  3. 0.7 ㎏/cm2
  4. 1 ㎏/cm2
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 허용응력이 35㎏/mm2이고,사용압력이 70㎏/cm2인 강관의 스케줄 번호(schedule number)는?

  1. 20
  2. 35
  3. 70
  4. 105
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 급수관의 수격(water hammer)이 생기는 원인은?

  1. 관지름의 축소
  2. 수원의 고갈
  3. 관내 유수의 급정지
  4. 관의 휨
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 증기난방에 공기 가열기를 설치하고자 한다. 증기관과 환수관 사이에 설치하기에 적당한 트랩은?

  1. 버킷트랩 또는 드럼트랩
  2. 버킷트랩 또는 플로트트랩
  3. 열동증기트랩 또는 격벽트랩
  4. 열동증기트랩 또는 벨트랩
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 고온수 난방의 배관에 관한 다음의 설명 중 옳은 것은?

  1. 고온수 난방은 잠열을 이용한다.
  2. 대량의 열량공급은 용이하지만 배관의 지름은 저온수 난방보다 크게 된다.
  3. 관내압력이 높기 때문에 관내면의 부식문제가 증기난방에 비해 심하다.
  4. 고온수 난방은 밀폐식 팽창탱크를 사용하여 그 안의 공기를 가압하여 온수를 순환시킨다.
(정답률: 47%)
  • 고온수 난방은 밀폐식 팽창탱크 내의 공기를 가압하여 온수를 강제 순환시키는 방식을 사용합니다.

    오답 노트
    잠열 이용: 고온수 난방은 현열을 이용합니다.
    배관 지름: 고온수 난방은 저온수 난방보다 배관 지름을 작게 할 수 있습니다.
    부식 문제: 관내압력이 높으므로 증기난방보다 부식 문제가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 강관(鋼管)의 이음방법이 아닌 것은?

  1. 나사형
  2. 용접형
  3. 플랜지형
  4. 코터형
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 옥내 노출배관 보온재 외피 시공시 미관과 내구성을 고려한 재료는?

  1. 면포
  2. 아연 철판
  3. 비닐 테이프
  4. 방수 마포
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 장치 중 보온,보냉이 필요한 것은?

  1. 실내에 노출된 방열기 주변배관
  2. 냉각수 배관
  3. 환기용 덕트
  4. 냉온수 배관
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음은 증기난방 배관 시공법에 관한 설명이다. 틀린 것은?

  1. 분기관은 주관에 대해 45° 이상으로 취출해 낸다.
  2. 고압증기의 환수관을 저압증기의 환수관에 접속하는 경우 증발탱크를 경유시킨다.
  3. 이경 증기관 접합 시공시 편심 이경 조인트를 사용하여 응축수의 고임을 방지한다.
  4. 암거내 배관시에는 밸브 트랩 등을 가능하면 맨홀 근처에서 멀게 집결시킨다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 암모니아 냉매사용시 일반적으로 사용하는 배관재료는?

  1. 알루미늄 합금관
  2. 동관
  3. 아연관
  4. 강관
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 급탕관 분기시 사용되는 부속품으로 적합한 것은?

  1. 부싱
  2. 티이
  3. 엘보우
  4. 소켓
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 단위계단함수 U(t-a)를 라플라스변환 하면 그 식은?

(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 유도전동기의 역률을 개선하기 위하여 일반적으로 많이 사용되는 방법은?

  1. 조상기 병렬접속
  2. 콘덴서 병렬접속
  3. 조상기 직렬접속
  4. 콘덴서 직렬접속
(정답률: 76%)
  • 유도전동기는 코일 성분으로 인해 지상 역률(전류가 전압보다 늦음) 특성을 가집니다.
    이를 개선하기 위해 진상 전류를 공급하는 콘덴서를 부하와 병렬로 접속하여 무효전력을 상쇄시킴으로써 역률을 높입니다.

    오답 노트
    조상기: 전력 계통 전체의 전압 조절 등에 사용되며 일반적인 전동기 개별 역률 개선에는 콘덴서가 더 효율적임
    직렬접속: 역률 개선을 위해서는 무효전력을 상쇄해야 하므로 반드시 병렬로 연결해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 저항 R에 100V의 전압을 인가하여 10A의 전류가 1분간 흘렀다면 이 때의 열량은 몇 kcal 인가?

  1. 14.4
  2. 28.8
  3. 60
  4. 120
(정답률: 50%)
  • 전기 에너지가 열량으로 변환되는 줄의 법칙(Joule's law)을 이용하여 계산합니다.
    전기 에너지 $W = VIt$를 구한 뒤, 이를 열량 단위인 $\text{kcal}$로 변환하기 위해 $1\text{J} \approx 0.239\text{cal}$ 또는 $1\text{kWh} = 860\text{kcal}$ 관계를 이용합니다.
    ① [기본 공식] $H = 0.24 \times V \times I \times t$
    ② [숫자 대입] $H = 0.24 \times 100 \times 10 \times 60$
    ③ [최종 결과] $H = 14.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같은 회로망에 맞는 신호 흐름선도는?

(정답률: 47%)
  • 회로망의 신호 흐름선도(SFG)는 각 노드 사이의 전달함수를 화살표로 나타낸 것입니다.
    입력 $e_i$에서 출력 $e_o$로 가는 경로에는 저항 $R$의 어드미턴스 $\frac{1}{R}$이 존재하며, 출력단에서 다시 입력 방향으로 돌아오는 피드백 루프에는 커패시턴스 $C$의 어드미턴스 $\frac{1}{Cs}$와 저항의 어드미턴스 $\frac{1}{R}$이 결합된 형태가 나타납니다.
    이러한 흐름을 정확히 묘사한 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 그림과 같이 전압계와 전류계를 사용하여 직류전력을 측정하였다. 가장 정확하게 측정한 전력은? (단, Ri:전류계의 내부저항, Re:전압계의 내부저항이다.)

  3. P=EＩ-ReＩ2[W]
  4. P=EＩ-RiＩ2[W]
(정답률: 45%)
  • 전압계가 부하와 병렬로 연결된 측정 방식에서, 전압계의 내부저항 $R_e$로 인해 발생하는 전력 손실을 제외한 실제 부하의 전력을 구하는 문제입니다.
    전체 전력 $EI$에서 전압계에서 소비되는 전력 $\frac{E^2}{R_e}$를 빼주어야 가장 정확한 부하 전력이 산출됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 파형률을 나타내는 것은?

  1. 실효값/평균값
  2. 최대값/평균값
  3. 최대값/실효값
  4. 실효값/최대값
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 2-치 논리계를 나타낸 것이다. 출력 y는?

  3. y=A+BC
  4. y=B+AC
(정답률: 63%)
  • 논리 회로의 각 단계를 분석하여 출력 식을 도출합니다.
    1. 첫 번째 NAND 게이트의 출력 $X$는 $B$와 $C$의 AND 연산 후 반전된 값입니다: $X = \overline{BC}$
    2. 두 번째 NAND 게이트는 $X$와 $\overline{A}$를 입력으로 받습니다: $y = \overline{X \cdot \overline{A}}$
    3. 식을 대입하면 $y = \overline{\overline{BC} \cdot \overline{A}}$
    4. 드모르간의 법칙을 적용하면 $y = \overline{\overline{BC}} + \overline{\overline{A}} = A + BC$가 됩니다.
    따라서 정답은 $y=A+BC$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 열처리로의 온도제어는 어떤 제어인가?

  1. 자동조정
  2. 프로세스제어
  3. 비율제어
  4. 프로그래밍제어
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 압력을 감지하는데 가장 널리 사용되는 것은?

  1. 마이크로폰
  2. 스트레인 게이지
  3. 회전자기 부호기
  4. 전위차계
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 회로는 다이오드와 저항을 사용하여 무접점 논리 시퀀스 회로를 구성한 것이다. 이 회로는 어떤 논리소자의 역할을 하는가?

  1. AND
  2. OR
  3. NOT
  4. Ex-OR
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 1Ω의 저항에 흐르는 전류는 몇 A 인가?

  1. 10
  2. 100
  3. 55
  4. 110
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. SCR의 설명 중 틀린 것은?

  1. PNPN소자이다.
  2. 전력제어용 소자이다.
  3. 스위칭소자이다.
  4. 쌍방향성 사이리스터이다.
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 어떤 계의 계단응답이 입력신호와 파형이 같고, 시간만이 뒤진다면, 이 계는 어떤 요소에 속하는가?

  1. 미분요소
  2. 정상상태
  3. 2차뒤진요소
  4. 부동작시간요소
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 자기인덕턴스가 L1, L2, 상호인덕턴스가 M인 결합회로의 결합계수가 1 이라면 그 관계식은 어떻게 되는가?

  1. L1L2 = M
  4. L1L2 > M
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 자동제어계의 안정성의 척도가 되는 양은?

  1. 감쇠비
  2. 오차
  3. 오버 슛(over shoot)
  4. 지연시간
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 권선형 유도전동기의 회전자 입력이 10kW일 때 슬립이 4%이었다면 출력은 몇 kW 인가?

  1. 4
  2. 8
  3. 9.6
  4. 10.4
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 두 대의 단상변압기를 병렬운전할 때 병렬운전의 필수 조건이 아닌 것은?

  1. 극성이 같을 것
  2. 용량이 같을 것
  3. 권수비가 같을 것
  4. 저항과 리액터의 비가 같을 것
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. R.L.C직렬회로에서 임피던스가 최소가 되기 위한 조건은?

(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 기기 스스로 판단능력이 없는 제어계는?

  1. 개회로 제어계
  2. 폐회로 제어계
  3. 추치 제어계
  4. 서보기구
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 프로그램형 제어기의 강전(强電) 출력이 아닌 것은?

  1. 프린터
  2. 전동기
  3. 계전기
  4. 솔레노이드
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
