전자캐드기능사 필기 기출문제복원 (2012-07-22)

전자캐드기능사 2012-07-22 필기 기출문제 해설

이 페이지는 전자캐드기능사 2012-07-22 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자캐드기능사
(2012-07-22 기출문제)

목록

1과목: 전기전자공학(대략구분)

1. “전자유도에 의하여 생기는 전압의 크기는 코일을 쇄교하는 자속의 변화율과 권선수의 곱에 비례한다.”는 법칙은?

  1. 렌츠의 법칙
  2. 페러데이의 법칙
  3. 앙페르의 오른나사 법칙
  4. 비오-사바르의 법칙
(정답률: 60%)
  • 자속의 변화율과 권선수에 비례하여 유도기전력이 발생한다는 원리는 페러데이의 법칙에 해당합니다.

    오답 노트
    렌츠의 법칙: 유도기전력의 방향(역기전력) 결정
    앙페르의 오른나사 법칙: 전류에 의한 자기장의 방향 결정
    비오-사바르의 법칙: 전류에 의한 자기장의 세기 결정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. T 플립플롭의 설명으로 옳지 않은 것은?

  1. 클럭 펄스가 가해질 때마다 출력 상태가 반전한다.
  2. 출력파형의 주파수는 입력주파수의 1/2이 되기 때문에 2분주회로 및 계수회로에 사용된다.
  3. JK플립플롭의 두 입력을 묶어서 하나의 입력으로 만든 것이다.
  4. 어떤 데이터의 일시적인 보존이나 디지털신호의 지연작용 등의 목적으로 사용되는 회로이다.
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 주파수가 서로 다른 두 정현파의 전압 실효값이 E1, E2이다. 이 두 정현파의 합성 전압의 실효값은?

  1. E1+E2
  2. E1-E2
(정답률: 71%)
  • 주파수가 서로 다른 두 정현파의 합성 전압 실효값은 각 전압의 제곱의 합에 루트를 씌운 기하학적 합(벡터 합)으로 계산합니다.
    ① [기본 공식]
    $$\text{Total } E = \sqrt{E_{1}^{2} + E_{2}^{2}}$$
    ② [숫자 대입]
    $$\text{Total } E = \sqrt{E_{1}^{2} + E_{2}^{2}}$$
    ③ [최종 결과]
    $$\text{Total } E = \sqrt{E_{1}^{2} + E_{2}^{2}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 회로에서 출력전압 V0는?

  1. -2[V]
  2. 2[V]
  3. -6[V]
  4. 6[V]
(정답률: 50%)
  • OP AMP의 비반전 단자가 접지되어 있고 반전 단자로 입력이 들어오는 반전 가산기 회로입니다. 각 입력 전압에 저항비를 곱해 합산한 후 부호를 반전시켜 출력합니다.
    ① [기본 공식] $V_{o} = -( V_{1} \frac{R_{f}}{R_{1}} + V_{2} \frac{R_{f}}{R_{2}} )$
    ② [숫자 대입] $V_{o} = -( -4 \frac{3k}{1k} + 2 \frac{3k}{1k} )$
    ③ [최종 결과] $V_{o} = 6\text{ V}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 코일에 교류전압 100[V]를 가했을 때 10[A]의 전류가 흘렀다면 코일의 리액턴스[XL]는?

  1. 6[Ω]
  2. 8[Ω]
  3. 10[Ω]
  4. 12[Ω]
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 각각의 전기량이 Q1, Q2이고 거리가 R인 대전체 사이에 작용하는 힘 F는? (단, K는 비례상수이다)

(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 이상적인 연산증폭기에 대한 설명으로 옳지 않은 것은?

  1. 입력 임피던스가 무한대이다.
  2. 동상신호제거비가 0이다.
  3. 입력 오프셋 전류가 0이다.
  4. 출력 임피던스가 0이다.
(정답률: 63%)
  • 이상적인 연산증폭기는 두 입력 단자에 동일한 신호가 들어왔을 때 이를 완전히 제거하여 출력하지 않아야 하므로, 동상신호제거비(CMRR)는 무한대($\infty$)가 되어야 합니다.

    오답 노트
    입력 임피던스 무한대: 이상적 특성 맞음
    입력 오프셋 전류 0: 이상적 특성 맞음
    출력 임피던스 0: 이상적 특성 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 진폭변조의 경우 변조 파형의 최대치를 45[mm], 최소치를 5[mm]라 하면 이 때의 변조도는 몇 [%]인가?

  1. 60
  2. 70
  3. 80
  4. 90
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가정용 전원으로 교류 220[V]를 사용할 때, 이 220[V]가 의미하는 것은?

  1. 순시값
  2. 실효값
  3. 최대값
  4. 평균값
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 공진주파수가 6[㎑]의 병렬 공진회로에서 Q(Quality factor)가 60 이라면, 이 회로의 대역폭은?

  1. 100[㎐]
  2. 150[㎐]
  3. 200[㎐]
  4. 250[㎐]
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 비오-사바르 법칙에 대한 관계는?

  1. 기전력과 회전력
  2. 전기와 전기장의 세기
  3. 자석과 기전력의 변화
  4. 전류와 자기장의 세기
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 발진회로에서 증폭회로의 증폭도를 A, 궤환회로의 궤환률을 β 라 할 때 발진조건은?

  1. A = β
  2. A·β＜1
  3. A·β ≧ 1
  4. A·β = 0
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 기전력 E[V], 내부저항 r[Ω]이 되는 같은 전지 n개를 직렬로 접속하고 외부저항 R[Ω]을 직렬로 접속하였을 때 흐르는 전류 I는 몇 [A] 인가?

(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전기저항에서 어떤 도체의 길이를 4배로 하고 단면적을 1/4로 했을 때의 저항은 원래 저항의 몇 배가 되는가?

  1. 1
  2. 4
  3. 8
  4. 16
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 전계효과트랜지스터(FET)의 3정수에 속하지 않는 것은?

  1. μ(증폭정수)
  2. rd(드레인 저항)
  3. hfe(전류증폭율)
  4. gm(상호전달컨덕턴스)
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반(대략구분)

16. 컴퓨터 내부에서 연산의 중간 결과를 일시적으로 기억하거나 데이터의 내용을 이송할 목적으로 사용되는 임시 기억장치는?

  1. ROM
  2. I/O
  3. buffer
  4. register
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 마이크로프로세서의 순서제어 명령어로 나열된 것은?

  1. 로테이트 명령, 콜 명령, 리턴 명령
  2. 시프트 명령, 점프 명령, 콜 명령
  3. 블록 서치 명령, 점프명령, 리턴 명령
  4. 점프 명령, 콜 명령, 리턴 명령
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 서브루틴에서의 복귀어드레스가 보관되어 있는 곳은?

  1. 프로그램 카운터
  2. 스택
  3. 큐
  4. 힙
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. C 언어에서 정수형 변수를 선언할 때 사용되는 명령어는?

  1. int
  2. float
  3. double
  4. char
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 4개의 존비트와 4개의 숫자비트로 이루어져 있으며 영문 대문자를 포함하여 모든 문자를 표현할 수 있도록 한 범용코드로서 대형 컴퓨터에 주로 사용하는 코드는?

  1. BCD 코드
  2. ASCII 코드
  3. 그레이 코드
  4. EBCDIC 코드
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 버스란 MPU, Memory, I/O 장치들 사이에서 자료를 상호 교환하는 공동의 전송로를 말하는데 다음 중 양방향성 버스에 해당하는 것은?

  1. 주소 버스(Address Bus)
  2. 제어 버스(Control Bus)
  3. 데이터 버스(Data Bus)
  4. 입출력 버스(I/O Bus)
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 주어진 수의 왼쪽으로부터 비트 단위로 대응을 시켜 서로가 1이면 결과를 1, 하나라도 0이면 결과가 0으로 연산처리 되는 명령은?

  1. OR
  2. AND
  3. EX-OR
  4. NOT
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 사용자의 요구에 따라 제조회사에서 내용을 넣어 제조하는 롬(ROM)은?

  1. PROM
  2. Mask ROM
  3. EPROM
  4. EEPROM
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 산술 시프트(Shift)에 관한 설명으로 옳은 것은?

  1. 좌측 시프트 후 유효 비트 1을 잃는 것을 오버플로우(Over flow)라 한다.
  2. n비트 우측으로 시프트하면 2n으로 곱한 결과가 된다.
  3. n비트 좌측으로 시프트하면 2n으로 나눈 결과가 된다.
  4. 논리 시프트와는 달리 시프트 후 빈자리에 새로 들어오는 비트는 항상 0이다.
(정답률: 54%)
  • 산술 시프트 시 좌측으로 이동하며 유효 비트 1을 잃게 되는 현상을 오버플로우(Over flow)라고 합니다.

    오답 노트
    n비트 우측 시프트: $2^{n}$으로 나눈 결과
    n비트 좌측 시프트: $2^{n}$을 곱한 결과
    빈자리 비트: 산술 시프트는 부호 비트를 유지하므로 항상 0이 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 컴퓨터가 이해할 수 있는 언어로 변환 과정이 필요 없는 언어는?

  1. Assembly
  2. COBOL
  3. Machine language
  4. LISP
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 순서도 작성 시 지키지 않아도 될 사항은?

  1. 기호는 창의성을 발휘하여 만들어 사용한다.
  2. 문제가 어려울 때는 블록별로 나누어 작성한다.
  3. 기호 내부에는 처리 내용을 간단명료하게 기술한다.
  4. 흐름은 위에서 아래로, 왼쪽에서 오른쪽으로 그린다.
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 모든 명령어의 길이가 같다고 할 때, 수행시간이 가장 긴 주소지정방식은?

  1. 직접(Direct) 주소지정방식
  2. 간접(Indirect) 주소지정방식
  3. 상대(Relative) 주소지정방식
  4. 즉시(Immediate) 주소지정방식
(정답률: 63%)
  • 간접(Indirect) 주소지정방식은 오퍼랜드에 저장된 주소를 통해 다시 실제 데이터가 저장된 주소를 찾아가야 하므로, 기억장치 접근 횟수가 최소 2회 이상 발생하여 수행 시간이 가장 깁니다.

    오답 노트
    즉시(Immediate): 오퍼랜드에 데이터가 직접 있어 가장 빠름
    직접(Direct): 기억장치에 한 번 접근하여 데이터 획득
    상대(Relative): 주소 계산 과정이 추가되나 간접 방식보다는 빠름
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. KS의 부문별 분류기호에서 전기 부문 기호로 옳은 것은?

  1. KS A
  2. KS B
  3. KS C
  4. KS D
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 배선 알고리즘에서 하나의 기판 상에서 종·횡의 버스를 결선하는 방법을 무엇이라 하는가?

  1. 저속 접속법
  2. 스트립 접속법
  3. 고속 라인법
  4. 기하학적 탐사법
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. PCB 도면을 그래픽 출력장치로 인쇄할 경우 프린트 기판에 부품 정보를 나타내는 도면은?

  1. Solder mask
  2. Top silk screen
  3. Solder side pattern
  4. Component side pattern
(정답률: 73%)
  • PCB 기판 위에 부품의 위치, 이름, 패드 자리 등을 흰색 잉크로 표시하여 사용자가 부품 정보를 쉽게 알 수 있게 하는 도면은 Top silk screen입니다.

    오답 노트
    Solder mask: 동박을 보호하는 녹색 절연 물질
    Solder side pattern: 납땜 면의 모든 동박 패턴
    Component side pattern: 부품 배치 면의 모든 동박 패턴
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자제도(CAD) 이론(대략구분)

31. 다음 중 CAD의 출력장치가 아닌 것은?

  1. X-Y Plotter
  2. Monitor
  3. Pen-plotter
  4. Tablet
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 제도 용지의 규격이 가장 큰 것은?

  1. A0
  2. A1
  3. A2
  4. A3
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 부품이나 단자의 납땜 장소로 사용되거나, 절연판을 관통구(Through hole)에 도금 등의 방법으로 도체를 삽입하는 장소로 허용하는 도체 부분은?

  1. 패턴(Pattern)
  2. 랜드(Land)
  3. 보드(Board)
  4. 마운트(Mount)
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. CAD 시스템을 도입하는 가장 큰 목적을 나타낸 것 중 옳지 않은 것은?

  1. 도면 작성의 자동화
  2. 작업시간 단축
  3. 효율적 관리
  4. 복잡한 명령과 실행
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 저항값이 낮은 저항기로서 대전력용 및 표준저항기 등과 같이 고정밀도 저항기로 사용되는 저항기는?

  1. 탄소피막 저항기
  2. 솔리드 저항기
  3. 권선 저항기
  4. 모듈 저항기
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 입력논리가 서로 상반될(같지 않을) 때 출력이 “1”이 되는 논리회로는?

  1. AND 게이트
  2. NAND 게이트
  3. Exclusive-OR 게이트
  4. NOR 게이트
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 캐드 시스템의 그래픽 작업 과정으로 가장 옳지 않은 것은?

  1. 자동 제도(Automatic drafting)
  2. 기술적 분석(Engineering analysis)
  3. 기하학적 모델링(Geometric modeling)
  4. 자동 생산(Automatic manufacturing)
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 기호의 명칭은?

  1. 가변 저항기
  2. 가변 콘덴서
  3. 고정 저항기
  4. 스위치
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 기판 재질 중에서 내열성이 좋고, 다층 기판 제작에 용이하며, 플렉시블(Flexible : 휨이나 절곡)한 기판 제작에 많이 사용되는 것은?

  1. 페놀(Phenol) 수지
  2. 에폭시(Epoxy) 수지
  3. 폴리이미드 필름
  4. 테프론(Teflon)
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 도면으로부터 위치좌표를 읽거나 원하는 명령을 선택할 수 있는 장치는?

  1. 마우스(Mouse)
  2. 트랙볼(Track ball)
  3. 디지타이저(Digitizer)
  4. 이미지스캐너(Image scanner)
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. NAND 게이트가 내장된 14핀 DIP IC에서 핀과 핀 사이의 간격은?

  1. 0.254[mm]
  2. 1.252[mm]
  3. 2.25[mm]
  4. 2.54[mm]
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 전자 부품 중 에너지의 공급을 받아 신호의 증폭, 발진, 변환 등의 능동적 기능을 수행하는 부품이 아닌 것은?

  1. 연산증폭기
  2. 트랜지스터
  3. FET
  4. 콘덴서
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 세라믹 콘덴서의 표면에 105J로 표기되었을 때 정전용량의 값은?

  1. 0.01[㎌], ±10[%]
  2. 0.1[㎌], ±10[%]
  3. 1[㎌], ± 5[%]
  4. 10[㎌], ± 5[%]
(정답률: 67%)
  • 세라믹 콘덴서의 표기법은 앞의 두 자리가 값, 세 번째 자리가 승수($10^{n}$), 마지막 알파벳이 허용오차를 나타냅니다.
    ① [기본 공식] $C = (AB \times 10^{C}) \times 10^{-12} \text{ F}$
    ② [숫자 대입] $C = (10 \times 10^{5}) \times 10^{-12} \text{ F}$
    ③ [최종 결과] $C = 1 \mu\text{F}$
    마지막 문자 J는 허용오차 $\pm 5\%$를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CAD 시스템에서 회로도의 연결정보 및 기호에 정의된 정보 등을 추출하여 만들어지는 문자파일을 무엇이라 하는가?

  1. 네트리스트(Net list)
  2. 라이브러리(Library)
  3. 레퍼런스(Reference)
  4. 프리프런스(Preference)
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 회로도가 하나의 도면으로 작성하기에 클 경우 도면의 일부를 하위 페이지로 작성하는 도면의 구조는?

  1. 평면 구조
  2. 다면 구조
  3. 계층 구조
  4. 단일 구조
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 유연성이 있는 기판을 사용하여 제작된 PCB를 뜻하며 프린터의 헤드와 같은 부분에 적용되는 것은?

  1. 플렉시블 PCB
  2. 리지드 PCB
  3. 다층 PCB
  4. 단층 PCB
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 부품 중 2000000[Ω]의 저항을 배치하고 그 값을 표시한 것 중 가장 적절한 표시 방법은?

  1. 2000000[Ω]
  2. 2000[㏀]
  3. 2[μ Ω]
  4. 2[㏁]
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 전자 또는 통신기기 등의 전체적인 동작이나 기능을 블록으로 그려 도면에 표시한 것은?

  1. 회로도
  2. 접속도
  3. 블록선도
  4. 배선도
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. CAD 활용 시 특징이 아닌 것은?

  1. 보다 많은 인력과 시간이 소요된다.
  2. 신제품 개발에 적극적으로 대처할 수 있다.
  3. 수작업에 의존하던 디자인의 자동화가 이루어진다.
  4. 정확하고 효율적인 작업으로 개발 기간이 단축된다.
(정답률: 84%)
  • CAD를 활용하면 수작업 디자인의 자동화가 가능해져 정확하고 효율적인 작업이 이루어지며, 결과적으로 신제품 개발에 적극적으로 대처할 수 있고 개발 기간과 투입 인력을 단축할 수 있습니다.

    오답 노트
    보다 많은 인력과 시간이 소요된다: 인력과 시간이 단축되는 것이 CAD의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 일반적으로 도면 관리 시 도면 번호를 기입하는 부분은?

  1. 부품란
  2. 윤곽선
  3. 표제란
  4. 드로잉 뒷면
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 인쇄회로 기판 설계 시 랜드를 설계하려고 한다. D=3.0[mm], d=1.0[mm]일 때 랜드의 최소 도체 나비[W]는?

  1. 0.5[mm]
  2. 1[mm]
  3. 1.5[mm]
  4. 2[mm]
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 마일러 콘덴서의 용량은 얼마인가?

  1. 22000[pF]
  2. 224[pF]
  3. 0.22[㎌]
  4. 22.4[㎌]
(정답률: 73%)
  • 콘덴서 표기법에서 앞의 두 숫자는 유효숫자, 세 번째 숫자는 10의 거듭제곱(승수)을 의미하며 단위는 $\text{pF}$입니다.
    ① [기본 공식] $C = (제1\text{수}제2\text{수}) \times 10^{제3\text{수}} \times 10^{-12}$
    ② [숫자 대입] $C = 22 \times 10^{4} \times 10^{-12}$
    ③ [최종 결과] $C = 2.2 \times 10^{-7}\text{F} = 0.22\mu\text{F}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 그림은 조정 저항기이다. 저항 색 띠가 그림과 같을 때 저항 값은 얼마인가?

  1. 10[㏁]
  2. 330[Ω]
  3. 220[Ω]
  4. 12[㏀]
(정답률: 78%)
  • 저항 색 띠의 숫자를 읽어 저항값을 구하는 문제입니다. 갈색(1), 적색(2), 등색(3) 순서이며, 세 번째 띠인 등색은 $10^{3}$을 곱하는 승수입니다.
    ① [기본 공식] $R = (제1색 \times 10 + 제2색) \times 10^{제3색}$
    ② [숫자 대입] $R = (1 \times 10 + 2) \times 10^{3}$
    ③ [최종 결과] $R = 12000\Omega = 12\text{k}\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 콘덴서 중 사용할 때 극성에 유의해야 하는 것은?

  1. 필름 콘덴서
  2. 페이퍼 콘덴서
  3. 마이카 콘덴서
  4. 전해 콘덴서
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

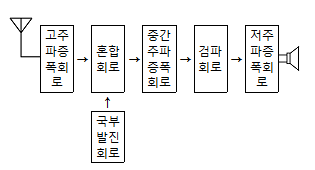

55. 다음 그림과 같이 표현하는 도면 표시 방법은?

  1. 회로도
  2. 계통도
  3. 배선도
  4. 접속도
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 물체의 실제 길이와 도면에서 축소 또는 확대하여 그리는 길이의 비율을 척도라 한다. 다음 중 비례 관계가 아님을 뜻하며, 도면과 실물의 치수가 비례하지 않을 때 사용하는 것은?

  1. 배척
  2. NS
  3. 실척
  4. 축척
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 도면의 크기 중 A4의 크기에 해당하는 것은?

  1. 594mm×841mm
  2. 420mm×594mm
  3. 297mm×420mm
  4. 210mm×297mm
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 인쇄기판 제조 공정 중 에칭 방법이 아닌 것은?

  1. 사진 부식법
  2. 드릴 가공법
  3. 실크 스크린법
  4. 오프셋 인쇄법
(정답률: 61%)
  • 에칭(Etching)은 화학 약품을 이용하여 불필요한 구리 부분을 부식시켜 제거하는 공정입니다. 드릴 가공법은 구멍을 뚫는 물리적 가공법이므로 에칭 방법이 아닙니다.

    오답 노트
    사진 부식법, 실크 스크린법, 오프셋 인쇄법: 모두 회로 패턴을 형성하기 위한 부식/인쇄 공정에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 CAD Tool을 사용하여 Analog 회로의 PCB를 설계하고자 할 때, 험(Hum)이나 잡음(Noise) 등을 최소화하기 위해 가장 신중하게 패턴 설계가 요구되는 곳은?

  1. 접지(Ground) 라인
  2. 버스(Bus) 라인
  3. 신호(Signal) 라인
  4. 바이어스(Bias) 라인
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CAD용 컴퓨터의 데이터 버퍼에 대한 설명으로 옳은 것은?

  1. 출력작업이 이루어지는 동안에도 다른 작업을 행할 수 있다.
  2. 주변장치와 8bit 병렬 데이터 통신을 하기 위한 인터페이스다.
  3. 사용자 정의 형상을 컴퓨터가 이해할 수 있는 수치로 나타낸다.
  4. 36핀 커넥터로 되어있다.
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
