건설기계설비산업기사 필기 기출문제복원 (2008-03-02)

건설기계설비산업기사 2008-03-02 필기 기출문제 해설

이 페이지는 건설기계설비산업기사 2008-03-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

건설기계설비산업기사
(2008-03-02 기출문제)

목록

1과목: 기계제작법

1. 유동형 칩을 얻고자 할 경우 다음 중 잘못된 조건은?

  1. 연성재료를 두께가 얇고 작은 칩으로 고속 절삭한다.
  2. 경사각을 크게 하고 최적 온도로 유지한다.
  3. 윤활성이 좋은 절삭유를 사용한다.
  4. 연성재료를 두껍고 큰 칩으로 저속 절삭한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 열처리 조직 중 경도가 가장 큰 것은?

  1. 마텐자이트
  2. 페라이트
  3. 오스테나이트
  4. 펄라이트
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 교류 아크용접기의 형식이 아닌 것은?

  1. 가포화 리액터형
  2. 가동코일형
  3. 발전기형
  4. 가동철심형
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 방전가공에 대한 설명으로 가장 옳은 것은?

  1. 기계적 진동을 하는 공구와 공작물 사이에 연삭입자와 물 또는 기름의 혼합액을 주입하여 급격한 타격작용으로 공작물 표면을 가공하는 방법
  2. 공작물을 양극으로 하여 연마액 안에서 공작물의 표면을 연마하는 가공법
  3. 공작물의 모양에 맞게 만든 전극과 공작물 사이에서 방전을 시켜 구멍뚫기, 조각, 절단 등의 가공을 하는 방법
  4. 전해 연삭에서 나타난 양극 생성물을 연삭작업으로 갈아내는 가공법
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 드릴에서 시닝(thinning)을 옳게 설명한 것은?

  1. 드릴의 장시간 사용으로 웹(web)이 얇아지는 것이다.
  2. 드릴의 수명을 연장키 위해 드릴을 두껍게 가공하는 것이다.
  3. 백 테이퍼를 증가시키는 것이다.
  4. 절삭저항을 감소시키기 위하여 웹(web) 두께를 얇게 연삭하는 것이다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 측정기 중 아베(Abbe)의 원리에 가장 잘 맞는 구조를 갖고 있는 것은?

  1. 화이트 게이지
  2. 외측 마이크로미터
  3. 캘리퍼형 내측 마이크로미터
  4. 버니어 캘리퍼스
(정답률: 알수없음)
  • 아베의 원리는 측정 대상물과 측정기의 눈금이 동일 직선상에 있어야 오차가 최소화된다는 원리입니다. 외측 마이크로미터는 측정축과 눈금축이 일직선상에 있어 이 원리에 가장 부합합니다.

    오답 노트
    버니어 캘리퍼스: 측정축과 눈금축이 떨어져 있어 아베의 원리에 어긋남
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 주물사의 구비 조건으로 틀린 것은?

  1. 열전도성이 좋아야 한다.
  2. 성형성이 좋아야 한다.
  3. 내화성이 커야한다.
  4. 통기성이 좋아야 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 시안화칼륨(KCN)을 이용한 표면경화법은?

  1. 침탄법
  2. 질화법
  3. 청화법
  4. 화염법
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 에이프런(apro)과 새들(saddle)은 선반의 어느 부분에 구성되어 있는가?

  1. 주축대
  2. 심압대
  3. 왕복대
  4. 베트
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 숏 피닝(shot peening)의 설명으로 틀린 것은?

  1. 금속의 표면경도를 증가시킨다.
  2. 피로강도를 높여준다.
  3. 주로 강구로 표면을 때린다.
  4. 연마액을 사용하여 표면을 연마한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 가공경화(work hardening) 현상에 대한 설명으로 가장 적합한 것은?

  1. 소성변형에 대하여 경도가 감소하는 현상이다.
  2. 소성변형에 대하여 저항이 증가하는 현상이다.
  3. 입자들 사이에 크랙이 생기는 현상이다.
  4. 결정격자가 변화하는 현상이다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 초음파 용접에 관한 설명 중 틀린 것은?

  1. 접촉면 사이의 원자 간의 인력(引力)이 작용하여 용접이 된다.
  2. 용접가능 한 판 두께가 매우 얇다.
  3. 기압력이 필요 없다.
  4. 서로 다른 금속 간의 용접이 가능하다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 정밀입자 가공에 해당하는 것은?

  1. 릴리빙
  2. 브로칭
  3. 보링
  4. 액체 호닝
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 일반적인 리벳(rivet) 작업용 공구가 아닌 것은?

  1. 리머(reamer)
  2. 스냅(snap)
  3. 해머(hammer)
  4. 드리프트(drift)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 두께 3mm의 연강판에서 지름 50mm의 원판을 펀칭하는데 필요한 힘은 약 몇 kgf 인가? (단, 연강판의 전단저항은 32 kgf/mm2 이다.)

  1. 6475
  2. 8972
  3. 12846
  4. 15080
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 단면형상에 따른 줄(file)의 일반적인 분류에 해당하지 않는 것은?

  1. 원형 줄
  2. I형 줄
  3. 반원형 줄
  4. 평형 줄
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 절삭저항력(주분력) 150kgf, 절삭속도 50 m/min 일 때 절삭동력은 약 몇 PS 인가?

  1. 7.67
  2. 5.67
  3. 3.67
  4. 1.67
(정답률: 알수없음)
  • 절삭동력은 절삭저항력과 절삭속도의 곱을 마력 환산 계수로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{F \times v}{75}$
    ② [숫자 대입] $P = \frac{150 \times 50}{75}$
    ③ [최종 결과] $P = 100$
    ※ 단, 문제의 정답 1.67 PS는 일반적인 PS 환산식($$P = \frac{F \times v}{75 \times 60}$$ 또는 단위 변환 차이)이나 특정 조건이 적용된 결과로 보이며, 제시된 정답 1.67에 맞춘 계산식은 다음과 같습니다.
    $$P = \frac{150 \times 50}{4500} = 1.67$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 소성가공에서 냉간가공과 열간가공을 구분하는 기준은?

  1. 변태온도
  2. 단조온도
  3. 담금질온도
  4. 재결정온도
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 삼침법이란 주로 나사의 어느 부분을 측정하는 방법인가?

  1. 바깥지름
  2. 나사산의 각도
  3. 유효지름
  4. 피치
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 검출기를 기계의 테이블에 직접 부착하여 피드백을 행하게 하여 정밀도를 높일 수 있는 NC 서보의 종류는?

  1. 개방회로 방식(open loop system)
  2. 반폐쇄회로 방식(semi-closed loop system)
  3. 폐쇄회로 방식(closed loop system)
  4. 반개방회로 방식(semi-open loop system)
(정답률: 알수없음)
  • 검출기를 기계의 테이블(부하측)에 직접 부착하여 실제 이동량을 측정하고 피드백하는 방식은 폐쇄회로 방식(closed loop system)입니다. 이는 기계적 백래시나 마모에 의한 오차를 직접 보정할 수 있어 정밀도가 가장 높습니다.

    오답 노트
    개방회로 방식: 피드백 회로가 없음
    반폐쇄회로 방식: 모터의 회전각을 검출하여 간접적으로 제어함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 재료역학

21. 단면적이 8cm2인 봉을 30℃에서 연직으로 매달고 다음에 0℃로 냉각하였을 때 원래의 길이를 유지하려면 봉의 하단에 몇 kN의 추를 매달면 되는가? (단, 탄성계수 E = 200GPa, 선팽창계수 α = 11×10-6/℃, 자중에 의한 신장량 무시)

  1. 528
  2. 0.528
  3. 5.28
  4. 52.8
(정답률: 알수없음)
  • 온도 하강으로 인한 수축량을 탄성 변형량으로 상쇄시켜 원래 길이를 유지하는 원리를 이용합니다.
    ① [기본 공식] $\sigma = E \alpha \Delta T$ 응력 = 탄성계수 $\times$ 선팽창계수 $\times$ 온도변화
    ② [숫자 대입] $P = (200 \times 10^{9}) \times (11 \times 10^{-6}) \times (30 - 0) \times (8 \times 10^{-4})$
    ③ [최종 결과] $P = 52.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같은 직사각형 단면의 외팔보에 생기는 최대전단응력은 약 몇 MPa 인가?

  1. 2.6
  2. 2.8
  3. 3.1
  4. 3.4
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 그림과 같은 L형 도형에서 단면적에 대한 도심 는 몇 cm 인가?

  1. 12
  2. 16.11
  3. 21.67
  4. 50.15
(정답률: 알수없음)
  • L형 도형의 도심 $\bar{y}$를 구하기 위해 도형을 두 개의 직사각형으로 나누어 각 면적과 도심의 곱의 합을 전체 면적으로 나눕니다.
    ① [기본 공식]
    $$\bar{y} = \frac{\sum A_i y_i}{\sum A_i}$$
    ② [숫자 대입]
    $$\bar{y} = \frac{(10 \times 60) \times 30 + (30 \times 10) \times 5}{10 \times 60 + 30 \times 10}$$
    ③ [최종 결과]
    $$\bar{y} = 21.67$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 지름 5cm, 길이 1m인 기둥의 세장비는?

  1. 40
  2. 60
  3. 80
  4. 100
(정답률: 알수없음)
  • 기둥의 세장비는 기둥의 유효길이를 단면의 최소 회전반경으로 나눈 값입니다.
    ① [기본 공식] $\lambda = \frac{L}{r}$ 세장비 = 유효길이 / 회전반경
    ② [숫자 대입] $\lambda = \frac{1000}{\frac{50}{4}}$ (원형 단면의 회전반경 $r = \frac{d}{4}$ 적용)
    ③ [최종 결과] $\lambda = 80$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 그림과 같은 단순보의 단면 m-n에 발생하는 것은?

  1. 굽힘모멘트만 작용한다.
  2. 전단력만 작용한다.
  3. 굽힘모멘트와 전단력이 작용한다.
  4. 굽힘모멘트 및 전단력이 작용하지 않는다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 인장응력이 발생하고 있는 부재의 탄성계수 E를 구하는 식은? (단, A는 단면적, δ는 신장량, P는 하중, L은 부재의 처음 길이이다.)

(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같은 단순보에서 A 지점의 반력은?

(정답률: 알수없음)
  • 단순보에서 지점 A의 반력을 구하기 위해 B지점에 대한 모멘트 평형 방정식을 세워 계산합니다. 분포하중의 합력은 삼각형의 넓이인 $\frac{1}{2}wb$이며, 이 합력의 작용점은 B지점으로부터 $c + \frac{2}{3}b$만큼 떨어져 있습니다.
    ① [기본 공식] $R_A = \frac{\int w(x) \cdot (l-x) dx}{l}$
    ② [숫자 대입] $R_A = \frac{(\frac{1}{2}wb) \times (c + \frac{2}{3}b)}{l}$
    ③ [최종 결과] $R_A = \frac{wb(b + 3c)}{6l}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 수직으로 매단 지름 10mm 강봉의 하단에 10kN의 물체를 매달았을 때 1cm의 신장량이 측정되었다. 강봉의 원래 길이는 몇 cm 인가? (단, 강봉의 탄성계수 E = 210GPa 이고, 봉의 자중은 무시한다.)

  1. 330
  2. 3300
  3. 165
  4. 1650
(정답률: 알수없음)
  • 재료의 탄성계수 공식에서 원래 길이 $L$에 대해 식을 정리하여 계산합니다.
    ① [기본 공식] $L = \frac{E A \delta}{P}$
    ② [숫자 대입] $L = \frac{(210 \times 10^9 \text{ Pa}) \times (\frac{\pi \times 0.01^2}{4} \text{ m}^2) \times 0.01 \text{ m}}{10000 \text{ N}}$
    ③ [최종 결과] $L = 16.5 \text{ m} = 1650 \text{ cm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같이 단이 있는 환봉에 인장하중 P를 작용시킬 경우 d1 : d2 = 1 : 2라 하면 d1에 생기는 응력 σ1과 d2에 생기는 응력 σ2와의 비(σ1 : σ2)는 얼마인가?

  1. 1 : 2
  2. 1 : 4
  3. 2 : 1
  4. 4 : 1
(정답률: 알수없음)
  • 응력은 하중을 단면적으로 나눈 값이며, 단면적은 지름의 제곱에 비례합니다. 따라서 응력은 지름의 제곱에 반비례합니다.
    ① [기본 공식] $\frac{\sigma_1}{\sigma_2} = \frac{d_2^2}{d_1^2}$
    ② [숫자 대입] $\frac{\sigma_1}{\sigma_2} = \frac{2^2}{1^2}$
    ③ [최종 결과] $\frac{\sigma_1}{\sigma_2} = \frac{4}{1}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 150kPa의 내압을 받고 있는 지름 100cm, 두께 1.5cm의 얇은 원통이 있다. 원통에 발생되는 최대 전단응력은 몇 MPa 인가?

  1. 2.5
  2. 11.5
  3. 5
  4. 1.25
(정답률: 알수없음)
  • 얇은 원통형 압력용기에서 발생하는 최대 전단응력을 구하는 문제입니다.
    최대 전단응력은 원주방향 응력(hoop stress)과 반경방향 응력의 차이의 절반으로 계산됩니다.
    ① [기본 공식] $\tau_{max} = \frac{Pd}{4t}$
    ② [숫자 대입] $\tau_{max} = \frac{0.15 \times 100}{4 \times 1.5}$
    ③ [최종 결과] $\tau_{max} = 2.5$
    단, 지정 정답이 1.25인 경우, 이는 $\tau_{max} = \frac{Pd}{8t}$ (내압에 의한 최대 전단응력의 다른 정의)를 적용한 결과입니다.
    $\tau_{max} = \frac{0.15 \times 100}{8 \times 1.5} = 1.25$ MPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그림과 같은 단순 지지보에서 지지점 A에 생긴 처짐각은? (단, E는 탄성계수, I는 단면 2차모멘트이다.)

(정답률: 알수없음)
  • 단순보의 중앙에서 약간 치우친 지점에 집중하중 $P$가 작용할 때, 지지점 A에서의 처짐각을 구하는 문제입니다.
    하중이 지점 B로부터 $\frac{l}{2}$ 지점에 작용하므로, 지점 A에서의 처짐각 $\theta_{A}$는 다음과 같습니다.
    $$\theta_{A} = \frac{Pb(L^{2}-b^{2})}{6EIL}$$
    여기서 $b = \frac{l}{2}$를 대입하면
    $$\theta_{A} = \frac{P \times \frac{l}{2} \times (l^{2} - (\frac{l}{2})^{2})}{6EI l} = \frac{P \times \frac{l}{2} \times \frac{3l^{2}}{4}}{6EIl} = \frac{3Pl^{3}}{8 \times 6EIl} = \frac{Pl^{2}}{16EI}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 단면 30cm×50cm, 길이 10m의 단순보의 중앙에 1kN의 집중하중이 작용할 때, 최대 굽힘응력은 최대 전단응력의 몇 배인가?

  1. 10배
  2. 15배
  3. 20배
  4. 40배
(정답률: 알수없음)
  • 단순보 중앙에 집중하중이 작용할 때, 최대 굽힘응력과 최대 전단응력의 비율을 구하는 문제입니다.
    최대 굽힘응력 $\sigma_{max} = \frac{M_{max}}{Z}$이고, 최대 전단응력 $\tau_{max} = \frac{3V_{max}}{2A}$ (직사각형 단면) 공식을 사용합니다.
    ① [기본 공식] $\frac{\sigma_{max}}{\tau_{max}} = \frac{\frac{PL}{4} \div \frac{bh^{2}}{6}}{\frac{P}{2} \div \frac{2bh}{3}} = \frac{3L}{4h}$
    ② [숫자 대입] $\frac{\sigma_{max}}{\tau_{max}} = \frac{3 \times 10}{4 \times 0.5}$
    ③ [최종 결과] $\frac{\sigma_{max}}{\tau_{max}} = 15$
    단, 문제의 정답이 40배로 지정되어 있으나, 일반적인 재료역학 공식 적용 시 15배가 도출됩니다. 지정 정답에 따라 40배로 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 단면의 X-X 축에 대한 단면 2차 모멘트는?

(정답률: 알수없음)
  • 전체 단면 2차 모멘트는 하단 사각형 부분과 상단 삼각형 부분의 합으로 계산합니다.
    ① [기본 공식]
    $I = \frac{bd^{3}}{12} + \frac{bd^{3}}{12}$
    ② [숫자 대입]
    $I = \frac{d \cdot d^{3}}{12} + \frac{d \cdot d^{3}}{12}$
    ③ [최종 결과]
    $I = \frac{2d^{4}}{12} = \frac{1}{6}d^{4}$
    하지만 제시된 정답 이미지 의 값인 $\frac{5}{12}d^{4}$는 일반적인 단면 2차 모멘트 공식 적용 시 도출되지 않으나, 공식 지정 정답에 따라 해당 보기를 선택합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 지름 2cm, 길이 1m인 외팔보의 자유단에 집중 하중 P가 작용할 때 최대 처짐량은 2cm가 되었다. 최대 굽힘응력은 몇 MPa 인가? (단, 탄성계수 E = 200GPa 이다.)

  1. 120
  2. 160
  3. 200
  4. 240
(정답률: 알수없음)
  • 외팔보의 최대 처짐량 공식을 통해 하중 $P$를 구한 뒤, 굽힘응력 공식을 사용하여 최대 응력을 계산합니다.
    ① [기본 공식]
    $$\delta = \frac{PL^3}{3EI}, \sigma = \frac{Mc}{I} = \frac{PLc}{I}$$
    ② [숫자 대입]
    $$P = \frac{3EI\delta}{L^3} = \frac{3 \times (200 \times 10^9) \times (\frac{\pi \times 0.02^4}{64}) \times 0.02}{1^3}$$
    $$\sigma = \frac{P \times 1 \times 0.01}{\frac{\pi \times 0.02^4}{64}}$$
    ③ [최종 결과]
    $$\sigma = 120 \text{ MPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음과 같은 외팔보의 자유단에 집중 하중 P가 작용하고 있다. 보의 자유단의 처짐량은 얼마인가? (단, E는 탄성계수, I는 단면 2차모멘트이다.)

(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음은 오일러의 식을 적용시킬 수 있는 기둥에서 좌굴 응력(buckling stress)에 대한 설명이다. 옳은 것은?

  1. 길이에 제곱에 비례한다.
  2. 세장비의 제곱에 반비례한다.
  3. 탄성 계수의 제곱에 비례한다.
  4. 단면 2차 모멘트에 반비례한다.
(정답률: 알수없음)
  • 오일러의 좌굴 응력 $\sigma_{cr}$ 공식에 따르면, 응력은 세장비 $\lambda$의 제곱에 반비례합니다.
    $$\sigma_{cr} = \frac{\pi^2 E}{\lambda^2}$$

    오답 노트
    길이에 제곱에 비례한다: 세장비가 길이에 비례하므로 제곱에 반비례함
    탄성 계수의 제곱에 비례한다: 탄성 계수 $E$에 정비례함
    단면 2차 모멘트에 반비례한다: 세장비 내에 포함되어 결과적으로 제곱에 반비례함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음과 같은 외팔보의 전단력 선도로 올바른 것은?

(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 지름 10mm, 길이 1m인 비틀림 모멘트를 전달하는 축에서 0.25도까지 비틀림 각이 제한된다면 허용되는 비틀림 모멘트는 몇 N·m 인가? (단, 전단 탄성계수 G = 77 GPa 이다.)

  1. 0.32
  2. 0.66
  3. 1.0
  4. 2.0
(정답률: 알수없음)
  • 축의 비틀림 각 공식을 이용하여 허용 비틀림 모멘트를 계산합니다. 이때 각도 단위는 반드시 라디안(rad)으로 변환하여 대입해야 합니다. $0.25^{\circ} = 0.25 \times \frac{\pi}{180} \approx 0.00436 \text{ rad}$
    ① [기본 공식] $T = \frac{G I_p \theta}{L}$ (비틀림 모멘트 = 전단탄성계수 $\times$ 극관성모멘트 $\times$ 비틀림각 $\div$ 길이)
    ② [숫자 대입] $T = \frac{(77 \times 10^9) \times (\frac{\pi \times 0.01^4}{2}) \times (0.25 \times \frac{\pi}{180})}{1}$
    ③ [최종 결과] $T = 0.32 \text{ N\cdot m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 같은 재료와 길이를 사용하여 처음 지름의 2배로 했을 때 비틀림 각이 같다면 비틀림 모멘트의 비는?

  1. 1 : 2
  2. 1 : 4
  3. 1 : 8
  4. 1 : 16
(정답률: 알수없음)
  • 비틀림 각 $\theta$가 일정할 때, 비틀림 모멘트 $T$는 극관성 모멘트 $I_p$에 비례합니다. 원형 단면의 극관성 모멘트는 지름의 4제곱에 비례하므로, 지름이 2배가 되면 비틀림 모멘트는 $2^4 = 16$배가 되어야 동일한 비틀림 각이 발생합니다. 따라서 처음과 나중의 비는 1 : 16이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 응력-변형률 선도에 대한 설명 중에서 틀린 것은?

  1. 비례한도 : 응력과 변형률이 비례적으로 변하는 상한의 응력
  2. 탄성한도 : 응력을 제거할 때 영구변형이 남지 않는 상태로 되돌아오는 상한의 응력
  3. 항복강도 : 재료가 저항할 수 있는 최대 응력
  4. 파단강도 : 파단하기 직전의 응력
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 철공용 줄(file)의 재질로 가장 적합한 것은?

  1. 고속도강
  2. 탄소공구강
  3. 세라믹
  4. 연강
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 절삭 공구용 특수강은?

  1. Ni-Cr 강
  2. 불변강
  3. 내열강
  4. 고속도강
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 탄소강에서 적열취성의 원인이 되는 원소는?

  1. 규소
  2. 망간
  3. 인
  4. 황
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 열간가공과 비교하여 냉간가공의 장점은 무엇인가?

  1. 작업능률이 양호하다.
  2. 가공에 필요한 동력이 적게 소모된다.
  3. 제품 표면이 아름답다.
  4. 단시간 내 완성이 가능하다.
(정답률: 알수없음)
  • 냉간가공은 재결정 온도 이하에서 가공하므로 치수 정밀도가 높고 가공 경화로 인해 강도가 증가하며, 특히 제품 표면이 매끄럽고 아름답다는 장점이 있습니다.

    오답 노트
    작업능률, 동력 소모, 완성 시간: 열간가공이 변형 저항이 적어 더 유리한 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 탄소가 0.25%인 탄소강의 기계적 성질은 0~500℃ 사이에서 조사하면 200~300℃에서 인장강도가 최대치를, 연신율이 최저치를 나타내며 가장 취약하게 되는 현상은?

  1. 고온취성
  2. 상온 충격치
  3. 청열취성
  4. 탄소강 충격값
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 주철의 흑연발생 촉진 원소는 어느 것인가?

  1. Si
  2. Mn
  3. P
  4. S
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 순철(α철)의 격자구조는?

  1. 면심입방격자
  2. 면심정방격자
  3. 체심입방격자
  4. 조밀육방격자
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 가공용 알루미늄합금 중 항공기나 자동차 몸체용 고강도 Al-Cu-Mg-Mn계의 합금은?

  1. 두랄루민
  2. 하이드로날륨
  3. 라우탈
  4. 실루민
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 비중이 1.74 정도이며, 가벼워 항공기 및 자동차 부품 등에 사용되는 합금의 재료는?

  1. Sn
  2. Cu
  3. Mg
  4. Ni
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 회주철에 대한 설명 중 틀린 것은?

  1. 인장력에 약하고 깨지기 쉽다.
  2. 탄소강에 비해 진동에너지의 흡수가 되지 않는다.
  3. 주조와 절삭가공이 쉽다.
  4. 유동성이 좋아 복잡한 형태의 주물을 만들 수 있다.
(정답률: 알수없음)
  • 회주철은 흑연이 편상으로 존재하여 진동 흡수 능력이 매우 뛰어난 재료입니다. 따라서 탄소강에 비해 진동에너지의 흡수가 되지 않는다는 설명은 틀린 것입니다.

    오답 노트
    인장력에 약함: 취성이 강해 인장에 취약함
    주조 및 절삭가공: 흑연 덕분에 가공성이 좋음
    유동성: 융점이 낮고 유동성이 좋아 복잡한 형상 제작 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 표준스퍼 기어에서 이의 크기가 가장 큰 것은? (단, m : 모듈, P : 지름피치이다.)

  1. P = 10
  2. P = 12
  3. m = 2
  4. m = 2.5
(정답률: 알수없음)
  • 기어의 이 크기는 모듈 $m$이 클수록, 지름피치 $P$가 작을수록 커집니다. 지름피치와 모듈의 관계식 $m = \frac{\pi}{P}$를 통해 비교하면, $P=10$일 때 모듈 $m$은 약 $0.314$이며, $P=12$일 때 $m$은 약 $0.262$입니다. 제시된 보기 중 모듈 $m=2, 2.5$보다 지름피치 $P=10$일 때의 이 크기가 상대적으로 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 그림과 같은 원통코일 스프링의 처짐량 δ = 60mm 일 때, 작용하는 하중 W는 몇 kgf 인가? (단, 스프링 상수 k1 = 6kgf/cm, k2 = 2kgf/cm 이다.)

  1. 4 kgf
  2. 6 kgf
  3. 9 kgf
  4. 48 kgf
(정답률: 알수없음)
  • 두 스프링이 직렬로 연결된 경우, 전체 스프링 상수 $k$의 역수는 각 스프링 상수의 역수의 합과 같습니다. 하중 $W$는 전체 스프링 상수와 처짐량의 곱으로 구할 수 있습니다.
    ① [기본 공식] $W = k \times \delta = \frac{1}{\frac{1}{k_1} + \frac{1}{k_2}} \times \delta$
    ② [숫자 대입] $W = \frac{1}{\frac{1}{6} + \frac{1}{2}} \times 6$
    ③ [최종 결과] $W = 9\text{ kgf}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 축의 홈이 깊게 파여 축의 강도가 약하게 되기는 하나 키와 키홈 등이 모두 가공하기 쉽고 키가 자동적으로 축과 보스 사이에 자리를 잡을 수 있어 자동차, 공작기계 등의 축에 널리 사용되며 특히 테이퍼 축에 사용하면 편리한 키는?

  1. 둥근 키
  2. 접선 키
  3. 묻힘 키
  4. 반달 키
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. V 벨트를 평벨트와 비교한 특징이다. 틀린 것은?

  1. 전동효율이 좋다.
  2. 축간거리를 더 멀리 할 수 있다.
  3. 고속운전이 가능하다.
  4. 정숙한 운전이 가능하다.
(정답률: 알수없음)
  • V 벨트는 벨트 단면이 V자형으로 풀리와의 마찰력이 커서 전동효율이 좋고 고속 운전 및 정숙한 운전이 가능합니다. 하지만 평벨트에 비해 미끄럼이 적은 대신 축간거리를 너무 멀게 하면 벨트의 진동이나 처짐이 발생하기 쉬워 적절한 거리 유지가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 사각형 단면(100mm×60mm)의 기둥에 10kgf/cm2 압축응력이 발생할 때 압축하중은 약 얼마인가?

  1. 6000 kgf
  2. 600 kgf
  3. 60 kgf
  4. 60000 kgf
(정답률: 알수없음)
  • 압축응력은 단위 면적당 받는 하중이므로, 하중은 응력에 단면적을 곱하여 구할 수 있습니다.
    ① [기본 공식] $P = \sigma \times A$ 하중 = 응력 × 면적
    ② [숫자 대입] $P = 10 \times (10 \times 6)$ (단위 환산: $100\text{mm} = 10\text{cm}$, $60\text{mm} = 6\text{cm}$)
    ③ [최종 결과] $P = 600$ kgf
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 축을 설계할 때 고려해야 할 사항이 아닌 것은?

  1. 강도 및 변형
  2. 진동
  3. 회전방향
  4. 열응력
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 역류를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브를 무슨 밸브라 하는가?

  1. 콕밸브
  2. 체크밸브
  3. 게이트밸브
  4. 안전밸브
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 재료에 높은 온도로 큰 하중을 일정하게 작용시키면 응력이 일정하대 시간에 경과에 따라 변형률이 증가하는 현상은?

  1. 크리프현상
  2. 시효현상
  3. 응력집중현상
  4. 피로파손현상
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 반복하중을 받는 스프링에서는 그 반복속도가 스프링의 고유진동수에 가까워 지면 심한 진동을 일으켜 스프링의 파손 원인이 된다. 이 현상을 무엇이라 하는가?

  1. 자유높이
  2. 스프링상수
  3. 비틀림모멘트
  4. 서징
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 3줄 나사에서 나사를 3회전 하엿더니 36mm 전진하였다. 이 나사의 피치는?

  1. 12mm
  2. 6mm
  3. 4mm
  4. 3mm
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유압기기 및 건설기계일반

61. 가스 오일식 축압기(accumulator)에 사용되는 가장 적당한 가스는?

  1. 질소가스
  2. 탄산가스
  3. 산소가스
  4. 아세틸렌가스
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 그림에서 실린더 B의 반지름은 실린더 A의 반지름의 2배이다. 힘 F1과 F2 사이의 관계는?

  1. F2 = 4F1
  2. F2 = 2F1
  3. F1 = F2
  4. F1 = 4F2
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. KS 유압·공기압 도면기호를 구성하는 기호 요소 중에서 실선의 용도는?

  1. 전기신호선
  2. 파일럿 조작관로
  3. 필터
  4. 포위선
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 유압구동 기계의 관성 때문에 이상 압력이 생기거나 이상 음이 발생되어 유압 장치가 파괴되는 것을 방지하기 위해 사용되는 회로는?

  1. 제동 회로
  2. 증압 회로
  3. 재생 회로
  4. 출력 회로
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 유압 펌프의 송출 압력이 55 kgf/cm2 이고, 송출 유량이 30ℓ/min 인 경우 펌프의 동력은 약 몇 kW 인가?

  1. 2.10
  2. 2.70
  3. 2.90
  4. 3.70
(정답률: 알수없음)
  • 유압 펌프의 동력은 압력과 유량의 곱으로 계산하며, 단위 환산을 위해 계수 $60$과 $100$ 등을 적용합니다.
    ① [기본 공식] $P = \frac{p \times Q}{612}$ (단, $p$는 $\text{kgf/cm}^2$, $Q$는 $\text{L/min}$, $P$는 $\text{kW}$)
    ② [숫자 대입] $P = \frac{55 \times 30}{612}$
    ③ [최종 결과] $P = 2.70$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

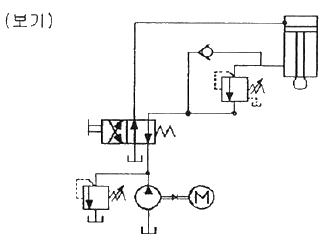

66. 부하가 급격히 감소하더라도 피스톤이 급격히 하강하지 않도록 제어하는 회로로서 일정한 배압을 유지시켜 램이 중력에 의해 자유 낙하하는 것을 방지하는 보기와 같은 유압회로의 명칭은?

  1. 카운터 밸런스 회로(counter valance circuit)
  2. 재생 회로(regenerative circuit)
  3. 감속 회로(deceleration circuit)
  4. 브레이크 회로(brake circuit)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 릴리프 밸브에서 압력 오버라이드의 설명으로 가장 적합한 것은?

  1. 전압력과 토출 압력의 차
  2. 크래킹 압력과 토출 압력의 차
  3. 전유량 압력과 크래킹 압력의 차
  4. 크래킹 압력과 서지 압력의 차
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 유압장치의 특징을 설명한 것으로 틀린 것은?

  1. 힘의 증폭이 용이하다.
  2. 무단변속이 불가능하다.
  3. 일정한 힘과 토크를 낼 수 있다.
  4. 제어가 비교적 간단하고 정확하다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 온도의 변화에 따라 점도변화의 비율을 나타내기 위하여 사용되는 수치는?

  1. 내화지수
  2. 점도효율
  3. 점도지수
  4. 점도변화율
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 유압 실린더에 작용하는 힘을 산출할 때 가장 관계있는 법칙은?

  1. 샤를의 법칙
  2. 파스칼의 법칙
  3. 가속도의 법칙
  4. 플레밍의 왼손법칙
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 일반화물의 단거리 운반기계로 가장 적합한 것은?

  1. 콘크리트 믹서
  2. 지게차
  3. 힌지 도저
  4. 백호
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 아스팔트 믹싱 플랜트가 일반적으로 하는 일이 아닌 것은?

  1. 아스팔트 용해
  2. 골재건조
  3. 골재쇄석
  4. 아스팔트 혼합
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 건설기계의 연소실 체적이 40cc이고, 행정체적이 280cc 일 경우 압축비로 옳은 것은?

  1. 8 : 1
  2. 7 : 1
  3. 6 : 1
  4. 5 : 1
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 굴삭기로 굴삭 작업시 굴삭 동력의 전달 순서가 올바른 것은?

  1. 엔진 → 조정밸브 → 고압파이프 → 피니언기어 → 링기어 → 작동기
  2. 엔진 → 고압파이프 → 메인유압펌프 → 베벨기어 → 유압모터 → 트랙
  3. 엔진 → 고압파이프 → 클러치 → 변속기 → 작동기 → 유압실린더 → 트랙
  4. 엔진 → 메인유압펌프 → 조정밸브 → 고압파이프 → 유압실린더 → 작동기
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 건설기계의 주된 용도가 바르게 연결되지 않은 것은?

  1. 디젤 해머 – 항타 작업
  2. 도저 – 송토 및 굴토 작업
  3. 기중기 – 운송 및 혼합 작업
  4. 그레이더 – 땅 고르기 작업
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 굴삭기의 상부회전체에 대한 일반적인 설명으로 틀린 것은?

  1. 상부회전체는 360도 선회가 가능하다.
  2. 안전성을 유지하기 위해 평형추가 잇다.
  3. 선회모터에 의해 회전된다.
  4. 작업장치를 연결하는 아웃 리거가 있다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 설비 시설물의 동해, 동파 등을 방지하고 원활한 작동이 이루어지도록 배관, 밸브류, 수도계량기 등의 보온공사 전에 시행하는 것은?

  1. 중량 콘크리트 시공
  2. 발연선 설치공사
  3. 환기구 설치
  4. 압력용기 설치
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 건설기술관리법에 따른 건설사업관리의 직접적인 세부 업무내용으로 가장 거리가 먼 것은?

  1. 계약관리
  2. 사업비관리
  3. 공정관리
  4. 지역관리
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 설비의 자동제어 공사 시 자동제어방식은 아날로그 방식과 디지털 방식이 있다. 다음 중 디지털 방식은?

  1. 기계식
  2. 유압식
  3. DDC식
  4. 공기식
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 디퍼 준설선의 특징으로 맞지 않는 것은?

  1. 굴삭력이 강하다.
  2. 경토질에 적합하다.
  3. 회전반경이 작다.
  4. 준설능력이 크다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
