건설기계설비산업기사 필기 기출문제복원 (2005-03-20)

건설기계설비산업기사 2005-03-20 필기 기출문제 해설

이 페이지는 건설기계설비산업기사 2005-03-20 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

건설기계설비산업기사
(2005-03-20 기출문제)

목록

1과목: 기계제작법

1. 선반에서 척의 크기를 표시한 것 중 옳은 것은?

  1. 공작물의 최대지름
  2. 척의 바깥지름
  3. 조의 수량
  4. 척의 두께
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 연삭숫돌 WA 60 KmV 에 대한 각각의 표시에 대한 설명으로 올바른 것은?

  1. m : 조직
  2. K : 결합제
  3. WA : 입도
  4. V : 결합도
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 용접의 단점으로 틀린 것은?

  1. 잔류응력(殘留應力)이 생기기 쉽다.
  2. 자재가 많이 소모된다.
  3. 품질검사가 곤란하다.
  4. 용접 모재의 재질에 대한 영향이 크다.
(정답률: 알수없음)
  • 용접은 모재를 직접 녹여 접합하므로 별도의 결합 부품이 필요 없어 자재 소모가 적은 것이 특징입니다. 따라서 자재가 많이 소모된다는 설명은 용접의 단점이 아닌 잘못된 설명입니다.

    오답 노트
    잔류응력 발생, 품질검사의 어려움, 모재 재질의 영향은 모두 용접의 대표적인 단점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공작물의 담금질 경화시키고자 하는 면에 대응하도록 적당한 코일을 만들어 고주파 전류를 통하여 표면경화시키는 것은?

  1. 고체 침탄법
  2. 고주파 경화법
  3. 청화법
  4. 질화법
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 일반적으로 대형 강제파이프의 제작방법으로 가장 많이 사용되는 것은?

  1. 용접
  2. 인발
  3. 압출
  4. 단조
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 압연 롤러의 구성 요소 중 틀린 것은?

  1. 네크(neck)
  2. 워블러(wobbler)
  3. 몸체(body)
  4. 캘리버(caliber)
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 각도를 측정할 수 없는 측정기는?

  1. 컴비네이션 세트
  2. 사인 바
  3. 실린더 게이지
  4. 수준기
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 큐폴러(용선로)의 용량 표시로 옳은 것은?

  1. 매시간당 용해량(ton으로 표시)
  2. 1회에 용출되는 최대량
  3. 매시간당 송풍량
  4. 1회에 지금을 장입할 수 있는 최대량
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 회전하는 상자에 공작물과 숫돌입자, 공작액, 콤파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그 표면의 요철(凹凸)을 제거하며, 매끈한 가공면을 얻는 방법은?

  1. 버니싱(burnishing)
  2. 롤러 다듬질(roller finishing)
  3. 숏피닝(shot-peening)
  4. 배럴 다듬질(barrel finishing)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 속이 빈(주철관등)주물을 주조하는 가장 적합한 주조법은?

  1. 쉘 주형법(shell moulding process)
  2. 쇼 주조법 (show process)
  3. 인베스트먼트 주조법 (investment process)
  4. 원심 주조법 (centrifugal casting)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 가공하는 전극과 공작물 사이에 지립(砥粒)의 역할을 겸하는 절연체를 개재시켜 전해작용으로 생긴 양극의 산화피막을 절연체의 기계적 작용으로 제거하는 가공법은?

  1. 전기분해
  2. 전기화학 가공
  3. 전해연삭
  4. 방전가공
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 인발 작업에서 지름 10mm의 강선을 지름 5mm로 만들었을 때 단면 감소율은?

  1. 75%
  2. 50%
  3. 40%
  4. 25%
(정답률: 알수없음)
  • 인발 작업 시 단면 감소율은 원래 단면적과 가공 후 단면적의 차이를 원래 단면적으로 나눈 비율로 계산합니다.
    ① [기본 공식] $R = \frac{A_0 - A_1}{A_0} \times 100$
    ② [숫자 대입] $R = \frac{10^2 - 5^2}{10^2} \times 100$
    ③ [최종 결과] $R = 75$
    따라서 단면 감소율은 $75\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 기어나 나사를 제작 가공할 수 있는 것은?

  1. 인발
  2. 용접
  3. 전조
  4. 압연
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 길이 측정기 중 레버(lever)를 이용하는 것은?

  1. 마이크로미터(micrometer)
  2. 다이얼 게이지(dial gauge)
  3. 미니미터(minimeter)
  4. 옵티컬 플랫(optical flat)
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 단조에 관한 설명으로 틀린 것은?

  1. 재료를 필요한 모양으로 변화시키는 것이다.
  2. 금속의 조직입자를 미세화한다.
  3. 단조중 조직의 변형과 재결정이 반복된다.
  4. 변태점에서의 단조는 질을 향상시킨다.
(정답률: 알수없음)
  • 단조는 금속을 가열하여 두드리거나 눌러 필요한 모양으로 변형시키며, 이 과정에서 조직 입자가 미세화되고 변형과 재결정이 반복되어 기계적 성질이 향상됩니다.
    단, 변태점 부근에서 단조를 수행하면 결정립이 조대해져 오히려 재료의 질이 저하될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 지그(jig)의 주요 구성요소가 아닌 것은?

  1. 위치 결정구(locator)
  2. 부싱(bushing)
  3. 클램프(clamp)
  4. 가이드 플레이트(guide plate)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 밀링머신에서 스파이럴 밀링장치로 커팅할 때, 가공물의 원통직경을 120㎜, 스파이럴 각도를 30°로 할 경우의 리드(lead) 값은?

  1. 약 548㎜
  2. 약 653㎜
  3. 약 623㎜
  4. 약 638㎜
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 항온열처리와 관계가 없는 것은?

  1. 재결정온도
  2. 변태
  3. 시간
  4. 온도
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 검출기를 기계의 테이블에 직접 부착하여 피드백(Feedback)을 행하게 하여 정밀도를 높일 수 있는 NC 서보의 종류는 무엇인가?

  1. 개방회로 방식(Open loop system)
  2. 반폐쇄회로 방식(Semi-closed loop system)
  3. 폐회로 방식(Closed loop system)
  4. 하이브리드 서보 방식(Hybrid servo system)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 프레스가공 방식에서 상하형이 서로 무관계한 요철(凹凸)을 가지고 있으며 재료를 압축함으로써 상하면상에는 다른 모양의 각인(刻印)이 되는 가공법은?

  1. 코이닝 가공(coining work)
  2. 굽힘가공(bending work)
  3. 엠보싱가공(embossing work)
  4. 드로잉가공(drawing work)
(정답률: 알수없음)
  • 코이닝 가공(coining work)은 금속 재료를 강한 압력으로 압축하여 상하 금형의 요철 모양을 재료 표면에 정밀하게 각인시키는 가공법입니다.

    오답 노트
    굽힘가공: 재료를 V자나 U자로 구부리는 가공
    엠보싱가공: 재료를 밀어 올려 볼록한 모양을 만드는 가공
    드로잉가공: 판재를 컵 모양의 용기로 성형하는 가공
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 재료역학

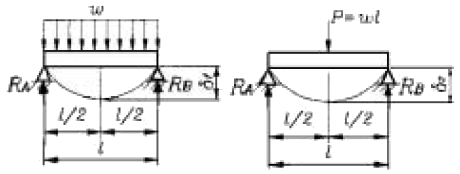

21. 그림과 같이 동일한 양단 지지보에 등분포하중과 집중하중이 작용할 때 최대 처짐량을 각각 δ1, δ2라 할 때 처짐량의 비 δ1/δ2의 값은?

  1. 2/5
  2. 4/5
  3. 3/8
  4. 5/8
(정답률: 알수없음)
  • 양단 지지보에서 등분포하중과 중앙 집중하중이 작용할 때의 최대 처짐 공식의 비를 구하는 문제입니다.
    등분포하중 $\delta_1$은 $\frac{5wl^4}{384EI}$이고, 집중하중 $P=wl$에 의한 $\delta_2$는 $\frac{Pl^3}{48EI} = \frac{wl^4}{48EI}$ 입니다.
    ① [기본 공식] $\frac{\delta_1}{\delta_2} = \frac{\frac{5wl^4}{384EI}}{\frac{wl^4}{48EI}}$
    ② [숫자 대입] $\frac{\delta_1}{\delta_2} = \frac{5}{384} \cdot 48$
    ③ [최종 결과] $\frac{\delta_1}{\delta_2} = \frac{5}{8}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 어떤 재료가 2축 방향에 σx= 300 MPa, σy= 200 MPa 의 인장응력과 τ= 200 MPa의 전단응력이 발생하고 있을 때, 최대 수직응력은 몇 MPa 인가?

  1. 251.6
  2. 353
  3. 456.1
  4. 706
(정답률: 30%)
  • 2축 응력 상태에서 최대 수직응력(주응력)은 모어 원의 원리를 이용하여 수직응력의 평균값과 최대 전단응력의 합으로 계산합니다.
    ① [기본 공식] $\sigma_{max} = \frac{\sigma_x + \sigma_y}{2} + \sqrt{(\frac{\sigma_x - \sigma_y}{2})^2 + \tau^2}$
    ② [숫자 대입] $\sigma_{max} = \frac{300 + 200}{2} + \sqrt{(\frac{300 - 200}{2})^2 + 200^2}$
    ③ [최종 결과] $\sigma_{max} = 456.1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 탄성계수 E = 210GPa 인 연강의 탄성한도를 800MPa 이라고 하면 단위체적당 탄성에너지 u는 몇 N–/m3 인가?

  1. 1.22 x 106
  2. 1.32 x 106
  3. 1.52 x 106
  4. 1.82 x 106
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

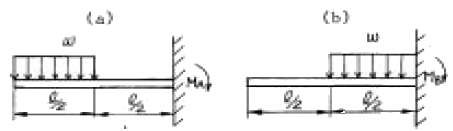

24. 그림과 같은 외팔보 (a), (b)에서 최대굽힘 모멘트의 비 MA/MB의 값은 얼마인가?

  1. 6
  2. 5
  3. 4
  4. 3
(정답률: 알수없음)
  • 외팔보의 고정단에서 발생하는 최대굽힘 모멘트는 하중의 크기와 작용점까지의 거리(모멘트 팔 길이)의 곱으로 계산합니다.
    보 (a)는 하중 $w$가 $l/2$ 구간에 작용하며, 합력 $w \cdot l/2$의 중심이 고정단으로부터 $l/2 + l/4 = 3l/4$ 지점에 있습니다.
    보 (b)는 하중 $w$가 고정단까지 $l/2$ 구간에 작용하며, 합력 $w \cdot l/2$의 중심이 고정단으로부터 $l/4$ 지점에 있습니다.
    ① [기본 공식] $M = F \cdot d$
    ② [숫자 대입] $\frac{M_A}{M_B} = \frac{(w \cdot l/2) \cdot (3l/4)}{(w \cdot l/2) \cdot (l/4)}$
    ③ [최종 결과] $\frac{M_A}{M_B} = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 횡 탄성계수(전단 탄성계수)를 바르게 기술한 것은?

  1. 전단응력/수직응력
  2. 수직응력/수직변형률
  3. 전단응력/전단변형률
  4. 전단변형률/전단응력
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같은 외팔보에서 고정단의 반력과 굽힘모멘트는?

  1. 반력 200N, 굽힘모멘트 750N·m
  2. 반력 400N, 굽힘모멘트 550N·m
  3. 반력 400N, 굽힘모멘트 750N·m
  4. 반력 200N, 굽힘모멘트 550N·m
(정답률: 알수없음)
  • 외팔보 고정단에서의 반력은 모든 수직 하중의 합이며, 굽힘모멘트는 각 하중과 고정단 사이의 거리 곱의 합으로 계산합니다.
    반력 계산:
    ① [기본 공식] $R = \sum P$
    ② [숫자 대입] $R = 300 + 100$
    ③ [최종 결과] $R = 400\text{N}$
    굽힘모멘트 계산:
    ① [기본 공식] $M = \sum (P \times L)$
    ② [숫자 대입] $M = (300 \times 2) + (100 \times 1.5)$
    ③ [최종 결과] $M = 750\text{N} \cdot \text{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

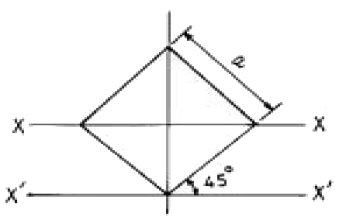

27. 한 변이 a인 정방형의 대각선 X-X축에 관한 단면 2차 모멘트와 X-X축에 평행한 X'-X'축에 관한 단면 2차 모멘트는 각각 얼마인가?

(정답률: 알수없음)
  • 정방형의 대각선 $X-X$축은 대칭축이며, 정방형의 단면 2차 모멘트는 회전각과 관계없이 동일한 특성을 가집니다. 대각선 방향의 단면 2차 모멘트 $I_X$와 그에 수직인 $I_{X'}$의 값은 다음과 같습니다.
    $$\text{정답: } I_X = \frac{a^4}{12}, I_{X'} = \frac{7a^4}{12}$$
    따라서 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

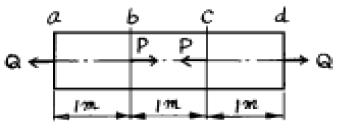

28. 그림과 같이 길이 3m의 강봉이 Q=50kN과 P=30kN을 받을 때 중간부분(bc구간)의 변형량은 얼마인가? (단, 단면적 A = 10cm2, 탄성계수 E = 210GPa 이다.)

  1. 0.01 cm 신장
  2. 0.01 cm 수축
  3. 0.015 cm 신장
  4. 0.015 cm 수축
(정답률: 39%)
  • bc구간의 변형량을 구하기 위해 해당 구간에 작용하는 내부 응력을 먼저 분석합니다. bc구간의 내부 하중은 $Q - P = 50\text{kN} - 30\text{kN} = 20\text{kN}$으로 인장 상태입니다. 변형량 공식 $\delta = \frac{PL}{AE}$를 사용하여 계산합니다.
    ① [기본 공식] $\delta = \frac{P L}{A E}$
    ② [숫자 대입] $\delta = \frac{(20 \times 10^{3}) \times 1}{(10 \times 10^{-4}) \times (210 \times 10^{9})}$
    ③ [최종 결과] $\delta = 0.0001\text{m} = 0.01\text{cm}$
    내부 하중이 인장이므로 0.01 cm 신장입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 보에 균일분포 하중이 작용하면 굽힘모멘트 곡선은 다음 중 어느 것으로 되는가?

  1. 3차곡선
  2. 포물선
  3. 쌍곡선
  4. 직선
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 원형단면의 지름이 16㎝일 때 이 단면의 최소 단면 2차 반지름은 몇 cm인가?

  1. 2
  2. 4
  3. 8
  4. 16
(정답률: 29%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 길이가 314㎝인 원형단면축의 지름이 40㎜일 때 이 축이 비틀림 모멘트 100 N을 받는다면 비틀림 각도는? (단, 전단 탄성계수는 80GPa이다)

  1. 0.25°
  2. 0.0156°
  3. 0.156°
  4. 0.894°
(정답률: 알수없음)
  • 원형축의 비틀림 각도를 구하는 공식과 극관성 모멘트 $I_p = \frac{\pi d^4}{32}$를 활용하여 계산합니다.
    ① [기본 공식] $\theta = \frac{TL}{GI_p}$
    ② [숫자 대입] $\theta = \frac{100 \times 3.14}{80 \times 10^9 \times \frac{\pi \times (0.04)^4}{32}}$
    ③ [최종 결과] $\theta = 0.01555 \text{ rad} = 0.894^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

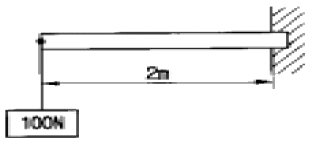

32. 그림과 같은 외팔보의 자유단에 100 N의 물체를 매달았을 때 최대 처짐은 몇 mm인가? (단, 이 재료의 굽힘강성계수 EI=200 GN·mm2이다.)

  1. 0.001
  2. 1.33
  3. 2
  4. 6.67
(정답률: 알수없음)
  • 외팔보 끝단에 집중하중이 작용할 때의 최대 처짐량을 구하는 문제입니다.
    외팔보 자유단에서의 최대 처짐 공식 $\delta_{max} = \frac{PL^{3}}{3EI}$를 사용합니다.
    ① [기본 공식] $\delta = \frac{PL^{3}}{3EI}$
    ② [숫자 대입] $\delta = \frac{100 \times 2000^{3}}{3 \times 200 \times 10^{9}}$
    ③ [최종 결과] $\delta = 1.33$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 돌출보(Over-hanging beam)에 q= 600 N/m의 등분포하중이 작용할 때 지점 반력 RA는 몇 N 인가?

  1. 5680
  2. 5780
  3. 5880
  4. 5980
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같이 지름 d, 길이 ℓ인 봉의 양단을 고정하고 m-n의 위치에 비틀림 모멘트 T를 작용시킬 때 좌우봉에 작용하는 비틀림 모멘트 Ta 및 Tb는 얼마인가?

(정답률: 알수없음)
  • 양단 고정봉의 중간 지점에 비틀림 모멘트 $T$가 작용할 때, 각 지지단에 분배되는 모멘트는 각 구간의 강성(길이에 반비례)에 비례하여 분배됩니다.
    ① [기본 공식] $T_{a} = \frac{k_{b}}{k_{a} + k_{b}}T, T_{b} = \frac{k_{a}}{k_{a} + k_{b}}T$
    ② [숫자 대입] $T_{a} = \frac{\frac{GJ}{b}}{\frac{GJ}{a} + \frac{GJ}{b}}T, T_{b} = \frac{\frac{GJ}{a}}{\frac{GJ}{a} + \frac{GJ}{b}}T$
    ③ [최종 결과] $T_{a} = \frac{b}{l}T, T_{b} = \frac{a}{l}T$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

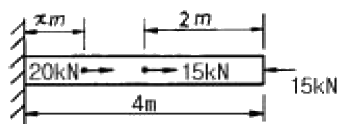

35. 그림과 같은 봉재에서 20kN의 힘을 고정단으로부터 몇 m 되는 곳에 작용시키면 봉의 전신축량이 0 이 되겠는가?

  1. 0.5m
  2. 1.0m
  3. 1.5m
  4. 2.0m
(정답률: 알수없음)
  • 봉의 전체 신축량이 0이 되려면 각 구간의 변형량 합이 0이 되어야 합니다. 고정단으로부터 $x$ m 지점에 $20 \text{ kN}$의 힘이 작용할 때의 평형을 계산합니다.
    ① [기본 공식] $\delta = \sum \frac{PL}{AE} = 0$
    ② [숫자 대입] $(-20 \times x) + (20 - 15) \times (4 - x - 2) + (-15) \times 2 = 0$
    ③ [최종 결과] $x = 1.5 \text{ m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 보가 굽힘을 받고 있을 때 보에 발생하는 전단응력에 대한 설명 중 틀린 것은?

  1. 단면 2차 모멘트에 반비례한다.
  2. 중립축에서는 응력이 발생하지 않는다.
  3. 원형 단면의 보에 발생하는 최대 전단 응력은 평균 전단 응력의 4/3배이다.
  4. 사각형 단면의 보에 발생하는 최대 전단 응력은 평균 전단 응력의 3/2배이다.
(정답률: 알수없음)
  • 보의 굽힘으로 인한 전단응력은 중립축에서 최대가 되며, 단면의 가장자리에서 0이 됩니다. 따라서 중립축에서 응력이 발생하지 않는다는 설명은 틀린 것입니다.

    오답 노트
    단면 2차 모멘트에 반비례: 맞음
    원형 단면 최대 전단응력: 평균의 $4/3$배 맞음
    사각형 단면 최대 전단응력: 평균의 $3/2$배 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 양단회전 기둥의 단면이 20 cm x 20 cm의 정사각형이고 길이 ℓ= 5 m, 탄성계수 E = 10 GPa이다. 이 때 좌굴하중은 몇 kN 인가? (단, 오일러의 공식 적용)

  1. 131
  2. 526
  3. 1051
  4. 2103
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 하중의 크기와 방향이 변화하면서 인장력과 압축력이 상호 연속적으로 반복되는 하중은?

  1. 인장하중
  2. 충격하중
  3. 교번하중
  4. 반복하중
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 폭 10 cm, 높이 15 cm인 사각형 단면에서 도심을 지나는 축 x-x에 대한 관성모멘트값를 앞에 단면계수값을 뒤에 순서대로 나열된 항은

  1. 2812.5cm3, 375cm4
  2. 2812.5cm4, 375cm3
  3. 375cm3, 2812.5cm4
  4. 375cm4, 2812.5cm3
(정답률: 19%)
  • 사각형 단면의 관성모멘트 $I$와 단면계수 $Z$ 공식을 사용하여 계산합니다.
    ① [기본 공식]
    $$I = \frac{b \times h^{3}}{12}, Z = \frac{b \times h^{2}}{6}$$
    ② [숫자 대입]
    $$I = \frac{10 \times 15^{3}}{12}, Z = \frac{10 \times 15^{2}}{6}$$
    ③ [최종 결과]
    $$I = 2812.5\text{ cm}^{4}, Z = 375\text{ cm}^{3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 매분 175회전으로 44 kW를 전달하는 중실원축의 지름으로 가장 적당한 것은 몇 cm 인가? (단, 재료의 인장강도는 340 MPa로 하고 비틀림 강도는 인장강도의 70%, 안전율 S=10으로 한다.)

  1. 6
  2. 8
  3. 10
  4. 12
(정답률: 알수없음)
  • 전달 동력을 통해 비틀림 모멘트를 구하고, 허용 전단 응력을 이용하여 중실원축의 지름을 계산합니다.
    ① [기본 공식]
    $$T = \frac{P}{\omega} = \frac{\tau \times \pi \times d^{3}}{16}$$
    ② [숫자 대입]
    $$d^{3} = \frac{16 \times 44000}{2 \pi \times \frac{175}{60} \times \frac{340 \times 10^{6} \times 0.7}{10}}$$
    ③ [최종 결과]
    $$d = 8\text{ cm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 다음 항공기용 신소재 중 비강도(比强度)가 가장 큰 것은?

  1. 유기재료(흑연-에폭시) 복합재
  2. 티타늄 복합재
  3. 알루미늄 복합재
  4. 카본 복합재
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 철사를 끊으려고 손으로 여러 번 구부렸다 폈다 하면 구부러지는 부분에 경도가 증가된다. 가장 큰 이유는?

  1. 쌍정현상 때문에
  2. 가공경화현상 때문에
  3. 질량효과 때문에
  4. 결정입자가 충격을 받기 때문에
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 공구재료가 갖추지 않아도 되는 성질은?

  1. 적당한 인성
  2. 열처리성
  3. 취성
  4. 내마멸성
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 주강(cast steel)이 주철(cast iron)보다 부족한 성질인 것은?

  1. 충격치
  2. 인장강도
  3. 유동성
  4. 굽힘강도
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 비중이 가장 큰 금속은?

  1. Zn
  2. Cr
  3. Au
  4. Mo
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 액체 침탄법의 이점에 대한 설명으로 틀린 것은?

  1. 온도조절이 용이하고 일정시간을 지속할 수 있다.
  2. 침탄층의 깊이가 깊다.
  3. 산화방지 및 시간절약의 효과가 있다.
  4. 균일한 가열이 가능하고 제품변형을 억제한다.
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 탄소강의 성질을 설명한 것으로 틀린 것은?

  1. 탄소량의 증가에 따라 비중·열팽창계수·열전도도는 감소한다.
  2. 탄소량의 증가에 따라 비중·열팽창계수·열전도도는 증가한다.
  3. 탄소량의 증가에 따라 비열·전기저항·항자력은 증가한다.
  4. 탄소량의 증가에 따라 내식성은 감소한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 열팽창계수가 적어 바이메탈 재료로 가장 적합한 것은?

  1. 듀랄루민(duralumin)
  2. 백금-로듐(Pt-Rh)
  3. 퍼말로이(permalloy)
  4. 인바(invar)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 담금질 불량의 원인으로 틀린 것은?

  1. 재료 선택의 부정확
  2. 담금질성
  3. 냉각속도
  4. 탄성
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 고강도용 알루미늄 합금인 두랄루민의 조성은?

  1. Al - Cu - Mg - Mn
  2. Al - Cu - Mn - Mo
  3. Al - Cu - Ni - Mg
  4. Al - Cu - Ni - Si
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 기어에서 전위량을 모듈로 나눈 값을 무엇이라 하는가?

  1. 물림률
  2. 전위계수
  3. 언더컷
  4. 미끄럼률
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 지름 20㎜, 피치 2㎜인 3줄 나사를 1/2 회전하였을 때 이 나사의 진행거리는?

  1. 1㎜
  2. 3㎜
  3. 4㎜
  4. 6㎜
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 지름 50㎜의 연강축을 사용하여 350rpm으로 40㎾을 전달할 묻힘키의 길이는 몇 ㎜ 정도가 적당한가? (단, 키 재료의 허용전단응력은 5㎏f/mm2, 키의 폭과 높이 b x h = 15mm x 10mm 이며 전단저항만 고려한다.)

  1. 38㎜
  2. 46㎜
  3. 60㎜
  4. 78㎜
(정답률: 알수없음)
  • 축의 전달 동력을 통해 토크를 구하고, 키의 전단 응력 공식을 이용하여 필요한 키의 길이를 산출합니다.
    ① [기본 공식] $L = \frac{T}{\tau \times b \times \frac{d}{2}}$
    ② [숫자 대입] $L = \frac{40000 \times 60}{2 \pi \times 350 \times 5 \times 15 \times 25}$
    ③ [최종 결과] $L = 60\text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림과 같은 스프링장치에서 각각의 스프링의 상수가 K1= 4㎏f/㎝, K2= 5㎏f/㎝, K3= 6㎏f/㎝ 일 때, 하중방향으로의 처짐량이 δ=150㎜ 일 경우 하중 P는 얼마인가?

  1. P = 251㎏f
  2. P = 225㎏f
  3. P = 31.4㎏f
  4. P = 24.3㎏f
(정답률: 알수없음)
  • 그림과 같이 스프링이 직렬로 연결된 경우, 전체 합성 스프링 상수 $K$의 역수는 각 스프링 상수의 역수 합과 같습니다.
    ① [기본 공식] $\frac{1}{K} = \frac{1}{K_{1}} + \frac{1}{K_{2}} + \frac{1}{K_{3}}$
    ② [숫자 대입] $\frac{1}{K} = \frac{1}{4} + \frac{1}{5} + \frac{1}{6} = \frac{37}{60}$
    ③ [최종 결과] $P = K \times \delta = \frac{60}{37} \times 1.5 = 2.43\text{ kgf}$
    ※ 문제의 정답 $24.3\text{ kgf}$는 처짐량 $\delta$가 $150\text{ mm}$가 아닌 $1500\text{ mm}$이거나 단위 환산 오류가 있는 것으로 보이나, 공식에 따른 계산 결과는 위와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 베어링의 내경 번호가 00 이면 내경치수는 몇 ㎜인가?

  1. 5㎜
  2. 10㎜
  3. 15㎜
  4. 20㎜
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 하중이 축에 직각으로 작용하는 곳에 쓰이는 베어링은?

  1. 레이디얼 베어링
  2. 컬러 베어링
  3. 스러스트 베어링
  4. 피벗 베어링
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 전단력이 작용하는 곳에 가장 적합한 볼트는?

  1. 스터드 볼트
  2. 탭 볼트
  3. 리머 볼트
  4. 스테이 볼트
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 평벨트에 비해 V 벨트 전동의 특징이 아닌 것은?

  1. 미끄럼이 적고, 전동 효율이 좋다.
  2. 축 사이의 거리가 평벨트보다 짧다.
  3. 축간거리를 마음대로 할 수 있다.
  4. 운전이 정숙하고 충격을 완화한다.
(정답률: 알수없음)
  • V 벨트는 평벨트에 비해 마찰력이 커서 미끄럼이 적고 효율이 좋으며, 축간거리가 짧은 곳에 유리합니다. 하지만 축간거리를 마음대로 조절할 수 있다는 점은 V 벨트만의 특징이 아니며, 오히려 적절한 장력이 유지되어야 하므로 무제한으로 설정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 회전 운동을 직선 운동으로 바꿀 때 쓰이는 기어는 다음의 어느 것인가?

  1. 헬리컬 기어
  2. 베벨 기어
  3. 랙과 피니언
  4. 웜과 웜기어
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 외력의 작용 없이 스스로 풀어지지 않는 나사의 자립조건은? (단, α는 리드각, ρ는 마찰각이다.)

  1. ρ≥ α
  2. ρ= 2α
  3. α< 2ρ
  4. ρ> 2α
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유압기기 및 건설기계일반

61. 유압유가 국부적으로 압력이 낮아지면(진공상태) 유압 작동유 속에 녹아있는 공기가 기포로 되어 일어나는 현상과 가장 관계있는 용어는?

  1. 용해 현상
  2. 공동 현상
  3. 액화 현상
  4. 맥동 현상
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 보기와 같은 방향제어 회로 명칭으로 가장 적합한 것은?

  1. 증압회로
  2. 배압회로
  3. 로킹회로
  4. 감압회로
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 보기와 같은 유압·공기압 도면 기호의 명칭은?

  1. 2포트 수동 전환밸브
  2. 2포트 전자 변환밸브
  3. 3포트 수동 전환밸브
  4. 3포트 전자 변환밸브
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 패킹재료로 갖추어야 할 성질이 아닌 것은?

  1. 유연성이 없을 것
  2. 사용유체에 대한 저항성이 있을 것
  3. 내열성이 있을 것
  4. 내화성이 있을 것
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 릴리프 밸브의 주 기능 설명으로 가장 적합한 것은?

  1. 유압회로의 최고압력을 제한하여 회로 내의 과부하를 방지한다.
  2. 유압회로의 최저압력 이하로 감압되지 않도록 한다.
  3. 유압회로의 압력을 작동 순에 따라 제한한다.
  4. 유압회로의 유압방향을 제어한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 작동유가 가지고 있는 에너지를 잠시 저축했다가 이것을 이용하여 완충작용을 할 수 있는 유압 기기는?

  1. 유체 커플링
  2. 유량 제어 밸브
  3. 축압기
  4. 압력 제어 밸브
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

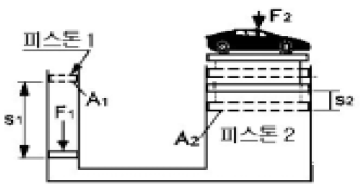

67. 보기 그림에서 A1이 20cm2 이고 A2가 600cm2 일 때 피스톤 1의 변위 s1이 10cm 발생하였다면, 피스톤 2의 변위는 얼마인가?

  1. 0.66 cm
  2. 0.55 cm
  3. 0.44 cm
  4. 0.33 cm
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 직선운동을 하는 유압 액추에이터(actuator)인 것은?

  1. 유압 펌프
  2. 유압 실린더
  3. 유압 모터
  4. 유압 요동 모터
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 일정한 유량으로 유체가 흐를 때 관의 안지름이 절반인 관으로 교체할 경우 유속은 몇 배가 되는가?

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 알수없음)
  • 유량 $Q$가 일정할 때, 유속 $v$는 단면적 $A$에 반비례합니다. 관의 지름이 $1/2$배가 되면 단면적은 $(1/2)^2 = 1/4$배가 되므로 유속은 4배가 됩니다.
    ① [기본 공식] $v = \frac{Q}{A} = \frac{Q}{\pi \frac{d^2}{4}}$
    ② [숫자 대입] $v' = \frac{Q}{\pi \frac{(\frac{1}{2}d)^2}{4}} = \frac{Q}{\frac{1}{4} \pi \frac{d^2}{4}}$
    ③ [최종 결과] $v' = 4v$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 유압 관로에서 필요에 따라 유체의 일부 또는 전부를 분기시키는 관로와 가장 관계있는 용어는?

  1. 브레이크 관로
  2. 시퀀스 관로
  3. 바이패스 관로
  4. 카운터 관로
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 모우터 그레이더의 규격표시를 나타내는 것은?

  1. 중량(TON)
  2. 표준배토판의 길이(m)
  3. 주행 속도(km/hr)
  4. 최소 회전반경(m)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 스크레이퍼의 구성부품이 아닌 것은?

  1. 차륜
  2. 견인차와 보올(bowl)
  3. 에이프런(apron)
  4. 삽날
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 모우터 스크레이퍼의 성능표시는 무엇으로 하는가?

  1. 볼(bowl)의 평적용량
  2. 자중
  3. 엔진 마력
  4. 전장
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 두개 이상의 분기회로가 있는 곳에 회로의 압력에 의해 개 개의 실린더나 모터의 작동순서를 부여하는 자동제어 밸브는?

  1. 언로딩 밸브(Unloading valve)
  2. 시퀀스 밸브(Sequence valve)
  3. 교축 밸브(Restricting valve)
  4. 카운터 바란스 밸브(Counter balance valve)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 트랙터의 동력전달 계통에서 회전속도를 감속하는 작용과 관계 없는 것은?

  1. 베벨기어장치
  2. 변속기
  3. 토크변환기
  4. 조향클러치
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 모우터그레이더의 끝마무리(다듬질)작업에서 블레이드의 절삭각도는 몇 도(度)정도가 적합한가?

  1. 180
  2. 150
  3. 120
  4. 90
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 기중기 작업에서 물체의 무게가 무거울수록 붐의 길이와 각도는 어떻게 해야 하는가?

  1. 길이는 짧게, 각도는 작게 한다.
  2. 길이는 짧게, 각도는 크게 한다.
  3. 길이는 길게, 각도는 작게 한다.
  4. 길이는 길게, 각도는 크게 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 짐칸을 양 옆 및 뒤쪽으로 열어, 짐을 부릴 수 있는 트럭은?

  1. 사이드 덤프트럭
  2. 리어 덤프트럭
  3. 3방향 덤프트럭
  4. 보텀 덤프트럭
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 원심펌프(centrifugal pump)에 해당되는 것은?

  1. 피스턴(piston)펌프
  2. 볼류트(volute)펌프
  3. 기어(gear)펌프
  4. 플런저(plunger)펌프
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 구조물의 기초 자리파기, U형 홈의 굴착 및 수중작업과 좁은 공간에서의 깊이파기와 호퍼작업에 쓰이는 셔블계 굴착 기계의 작업장치는?

  1. 파일 드라이버
  2. 크레인
  3. 어드 드릴
  4. 클램셸
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
