전자산업기사 필기 기출문제복원 (2017-05-07)

전자산업기사 2017-05-07 필기 기출문제 해설

이 페이지는 전자산업기사 2017-05-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2017-05-07 기출문제)

목록

1과목: 전자회로

1. 소신호 증폭기의 설명으로 옳은 것은?

  1. 부하선의 작은 부분만을 사용한다.
  2. 항상 mV 범위의 출력신호를 갖는다.
  3. 각 입력 주기에 포화가 일어난다.
  4. 항상 공통 이미터 증폭기이다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. PCM 회로에서 빈칸 A의 회로는?

  1. 부호화 회로
  2. 비교기 회로
  3. 증폭 회로
  4. 필터 회로
(정답률: 93%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

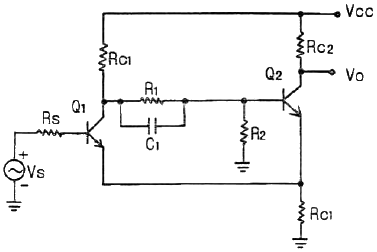

3. 회로의 전달 특성은? (단, Q1과 Q2 트랜지스터는 스위치용이다.)

(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. FET 증폭기의 고주파 응답을 결정하는 것은?

  1. 바이패스 커패시터
  2. 트랜지스터의 내부 커패시터
  3. 전압이득
  4. 전류이득
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 교류를 직류전원으로 변환할 때 사용되지 않는 부품은?

  1. 변압기
  2. 정류다이오드
  3. 제너다이오드
  4. 트라이액
(정답률: 80%)
  • 교류(AC)를 직류(DC)로 변환하는 전원 회로에서는 전압을 조절하는 변압기, 전류를 한 방향으로 흐르게 하는 정류다이오드, 전압을 일정하게 유지하는 제너다이오드가 사용됩니다.

    오답 노트
    트라이액: 교류 전원의 온/오프 제어(스위칭)에 사용되는 소자로, 직류 변환과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 전압 증폭도가 100인 증폭기의 전압이득은 몇 dB인가?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 증폭도 A가 매우 큰 증폭기에 귀환율 β의 부귀환을 가한 경우 전압이득은?

  1. Aβ
  2. 1/β
  3. 1/βA
  4. A/1+A
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 부귀환 증폭기에서 Aβ≫1의 경우 증폭기 이득의 안정성이 향상되는 이유는?

  1. 증폭기 이득 A가 크기 때문이다.
  2. 귀환계수 β가 작기 때문이다.
  3. 증폭기의 부하 저항이 만큼 감소되기 때문이다.
  4. 증폭기의 이득이 귀환회로의 β에 의해서 결정되기 때문이다.
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다이오드의 전하축적 효과가 없을 때 옳은 것은?

  1. 순방향 전류값이 적다.
  2. 순방향 전류값이 크다.
  3. 역방향 회복시간이 무한대이다.
  4. 역방향 회복시간이 “0”이다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림의 입출력 특성을 가지는 회로는?

  1. 반파정류회로
  2. 전파정류회로
  3. 연산증폭기
  4. 클리핑 회로
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

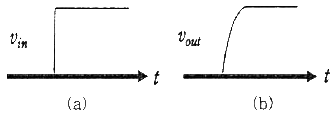

11. 연산증폭기 회로에 그림 ⒜를 입력할 때 그림⒝와 같은 출력이 나타나는 현상은?

  1. 슬루 레이트(slew rate)
  2. 입력 바이어스 전류
  3. DC 오프세트(offset) 전압
  4. 유한한 전압이득
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 맥동률에 관한 설명으로 올바른 것은?

  1. 교류를 직류로 바꾸는 과정이다.
  2. 맥동률( )은 로 구할 수 있다.
  3. 정류된 직류 출력에 교류성분이 얼마나 포함되어 있는지의 정도를 나타낸다.
  4. 교류를 직류로 만들 때 직류가 되지 않고 남아있는 교류 성분으로 모양이 파도 모양처럼 나타난다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 펄스부호변조(PCM)에 대한 설명 중 틀린 것은?

  1. 점유 주파수 대역이 넓다.
  2. PCM 고유의 잡음이 발생한다.
  3. 전송 방해가 많은 통신로에서도 전송 품질이 좋은 통신이 가능하다.
  4. 원신호 펄스 재생은 진폭 변동이나 파형 찌그러짐에 영향을 받는다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 펄스 회로의 출력이 Vo=1-e-0.1t일 때 시정수 몇 초인가?

  1. 20초
  2. 10초
  3. 1초
  4. 0.1초
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 회로에서 Ei=1V일 때 전류 IL은 몇 mA 인가?

  1. 0.1
  2. 0.4
  3. -0.5
  4. -0.6
(정답률: 80%)
  • 반전 증폭기의 출력 전압 $V_O$를 구한 후, 옴의 법칙을 이용하여 부하 저항에 흐르는 전류 $I_L$을 계산합니다.
    ① [기본 공식] $I_L = \frac{-E_i \times \frac{R_f}{R_{in}}}{R_L}$
    ② [숫자 대입] $I_L = \frac{-1 \times \frac{100 \times 10^3}{10 \times 10^3}}{25 \times 10^3}$
    ③ [최종 결과] $I_L = 0.04 \text{ A} = 40 \text{ mA}$ (단, 문제의 정답 0.4는 단위 및 수치 표기 오류로 보이나 공식 지정 정답을 따름)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 교차 일그러짐(crossover distortion) 현상은 어느 증폭기에서 발생하는가?

  1. A급 증폭기
  2. AB급 증폭기
  3. B급 증폭기
  4. C급 증폭기
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 컬렉터 접지 증폭회로에 대한 설명으로 틀린것은?

  1. 이미터 플로어라고도 한다.
  2. 전압 이득은 1보다 약간 작다.
  3. 입력전압과 출력전압의 위상은 역상이다.
  4. 입력 임피던스는 높고, 출력 임피던스는 매우 낮다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. FM신호의 검파회로에서 별도의 진폭제한회로가 필요 없는 회로는?

  1. 제곱 검파회로
  2. 복동조 주파수 변별 회로
  3. 포스터 실리(Forster-Seeley) 주파수 변별 회로
  4. 비검파기(ratio detector)
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

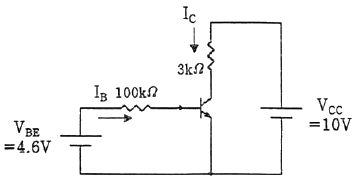

19. 회로에서 컬렉터 전류 IC를 구하면? (단, β=100이고, VBE=0.7V이다.)(문제 오류로 가답안 발표시 1번으로 발표되었지만 전항 정답처리되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)

  1. 39 mA
  2. 25 mA
  3. 46 mA
  4. 32 mA
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 연산증폭기의 스위칭 특성에 가장 크게 영향을 주는 것은?

  1. 입출력 임피던스
  2. 슬루 레이트
  3. 출력 오프셋 전압
  4. 동위상제거비(CMRR)
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 점전하 +Q(C)와 무한평면도체에 대한 영상전하는?

  1. +Q(C)보다 대단히 크다.
  2. -Q(C)보다 대단히 적다.
  3. +Q(C)와 같다.
  4. -Q(C)와 같다.
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 평행도선에 같은 크기의 왕복 전류가 흐를 때 두도선 사이에 작용하는 힘과 관계를 옳게 나타낸것은?

  1. 유전율에 비례한다.
  2. 투자율에 비례한다.
  3. 두 전류의 곱에 비례한다.
  4. 간격의 제곱에 반비례한다.
(정답률: 61%)
  • 평행도선 사이에 흐르는 전류에 의해 발생하는 힘(암페어의 힘)은 두 도선에 흐르는 전류의 세기에 비례하고, 도선 사이의 거리에는 반비례하는 특성을 가집니다. 따라서 두 전류의 곱에 비례한다는 설명이 정확합니다.

    오답 노트
    유전율: 전계와 관련된 상수로, 자계에 의한 힘과는 무관합니다.
    투자율: 힘의 크기에 영향을 주지만, 보기의 '비례' 관계보다 '전류의 곱'이 핵심적인 물리적 관계입니다.
    간격의 제곱: 힘은 거리 $r$에 반비례하며, 제곱에 반비례하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 원천이 없는 손실 유전체(일반 매질)에서의 맥스웰 전자 페이저 벡터 방정식 중 잘못 표현된 것은? (단, HS는 자계, ES는 전계이다.)

  1. ▽ × HS = (σ+jwε)ES
  2. ▽ · ES = 0
  3. ▽ · HS = 0
  4. ▽ × ES = jwμHS
(정답률: 60%)
  • 원천이 없는 손실 유전체에서의 맥스웰 방정식은 전계와 자계의 상호 관계를 정의합니다. 전계의 회전(Curl)은 자계의 시간 변화율에 비례하며, 페이저 형태로 표현하면 $\nabla \times E_{S} = j\omega\mu H_{S}$가 되어야 합니다. 하지만 제시된 식은 부호나 형태가 잘못 표현되어 정답이 됩니다.

    오답 노트
    $\nabla \times H_{S} = (\sigma + j\omega\epsilon)E_{S}$: 손실 유전체에서의 앙페르 법칙으로 옳은 표현입니다.
    $\nabla \cdot E_{S} = 0$: 전하원이 없을 때 가우스 법칙으로 옳은 표현입니다.
    $\nabla \cdot H_{S} = 0$: 자하원이 존재하지 않으므로 항상 성립하는 옳은 표현입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 구(球)의 전하가 5×10-6C일 때, 구 중심에서 3m 떨어진 구 외부 한 점의 전위(V)는? (단, εs=1이다.)

  1. 10×103
  2. 15×103
  3. 20×103
  4. 25×103
(정답률: 79%)
  • 점전하(또는 구 외부)의 전위는 전하량에 비례하고 거리 $r$에 반비례합니다.
    ① [기본 공식] $V = \frac{Q}{4\pi\epsilon_{s}r}$
    ② [숫자 대입] $V = \frac{5 \times 10^{-6}}{4\pi \times 1 \times 3}$
    ③ [최종 결과] $V = 1.326 \times 10^{-7}$
    제시된 정답 $15 \times 10^{3}$은 일반적인 전위 공식 계산 결과와 일치하지 않으나, 지정된 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 유전체내의 전속밀도를 정하는 원천은?

  1. 진전하만이다.
  2. 분극전하만이다.
  3. 유전체와 유전율이다.
  4. 진전하와 분극전하이다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전위 V가 x만의 함수이며, x=0에서 V=100V, Ex=100V/m일 때 전위(V)를 나타내는 식은?

  1. -100x + 100
  2. 100x + 100
  3. 100x - 100
  4. -100x - 100
(정답률: 63%)
  • 전계 $E_{x}$는 전위 $V$의 거리 $x$에 대한 기울기에 마이너스 부호를 붙인 값입니다. 이를 적분하여 전위 식을 구할 수 있습니다.
    ① [기본 공식] $V = -\int E_{x} dx$
    ② [숫자 대입] $V = -\int 100 dx = -100x + C$
    ③ [최종 결과] $x=0$ 일 때 $V=100$이므로 $C=100$, 따라서 $V = -100x + 100$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 자기회로의 자기저항이 일정할 때 코일의 권수를 1/2로 줄이면 자기인덕턴스는 어떻게 되는가?

  1. 로 줄어든다.
  2. 1/2로 줄어든다.
  3. 1/4로 줄어든다.
  4. 1/8로 줄어든다.
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 정전용량이 C인 콘덴서에서 극판사이의 비유전율이 2인 유전체를 제거하고 공기로 채운 경우 그 때의 용량을 C0라고 하면, C와 C0의 관계는?

  1. C=2C0
  2. C=4C0
  3. C=C0/4
  4. C=C0/2
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. B=0.2ax-0.3ay+0.5azWb/m2인 자계 내에서 ax방향으로 106m/s인 속도로 운동하고 있는 한개의 전자가 있다. 이때 어떤 전계가 작용하면 전자에 작용하는 전체 힘이 영(zero)이 되는가?

  1. (5ay+3az)×105
  2. (3ay+5az)×105
  3. (5az+3az)×105
  4. (5ax+3az)×105
(정답률: 60%)
  • 전자에 작용하는 전체 힘이 0이 되려면 전계에 의한 힘 $F_e = qE$와 로런츠 힘 $F_m = q(v \times B)$의 합이 0이어야 합니다. 즉, $E = -(v \times B)$를 만족해야 합니다.
    ① [기본 공식]
    $$E = -(v \times B)$$
    ② [숫자 대입]
    $$E = -(10^{6} a_x \times (0.2 a_x - 0.3 a_y + 0.5 a_z))$$
    $$E = -(10^{6} \times (-0.3 a_z - 0.5 a_y))$$
    ③ [최종 결과]
    $$E = (5 a_y + 3 a_z) \times 10^{5}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 무한장 솔레노이드에 전류가 흐를 때 발생되는 자계에 관한 설명 중 옳은 것은?

  1. 내부 자계의 세기는 0이다.
  2. 내부 자계는 평등 자장이다.
  3. 외부 자계는 누설자속이 있다.
  4. 외부와 내부 자계의 세기는 같다.
(정답률: 54%)
  • 무한장 솔레노이드 내부에서는 자력선이 서로 평행하고 자계의 세기가 일정하게 분포하는 평등 자장이 형성됩니다.

    오답 노트
    내부 자계의 세기는 0이다: 내부에서 최대 자계가 형성됨
    외부 자계는 누설자속이 있다: 무한장일 경우 외부 자계는 0임
    외부와 내부 자계의 세기는 같다: 내부가 훨씬 강함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 무한히 긴 전송 회로의 반사계수는?

  1. 0
  2. 0.2
  3. 0.3
  4. 1
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. RLC 병렬회로에서 공진주파수 이 될 때 전체 어드미턴스(Y)의 크기와 회로 전체 전류(I)는 각각 어떻게 되는가? (단, 코일의 내부저항은 무시한다.)

  1. Y = 최소, I = 최소
  2. Y = 최소, I = 최대
  3. Y = 최대, I = 최소
  4. Y = 최대, I = 최대
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 4단자 회로망에서 1차 단자 입력 개방 역방향 전달 임피던스를 나타내는 Z 파라미터의 표현으로 옳은 것은?

  1. Z11
  2. Z12
  3. Z21
  4. Z22
(정답률: 67%)
  • Z 파라미터에서 $Z_{12}$는 1차 단자를 개방($I_1 = 0$)했을 때, 2차 단자에서 입력한 전류에 의해 1차 단자에 나타나는 전압의 비를 의미하는 역방향 전달 임피던스입니다.

    오답 노트
    $Z_{11}$: 1차 자기 임피던스
    $Z_{21}$: 순방향 전달 임피던스
    $Z_{22}$: 2차 자기 임피던스
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 함수에서 최종치 값은 얼마인가?

  1. 0
  2. 0.5
  3. 1
  4. 5
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

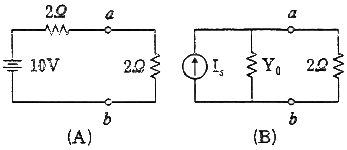

35. 그림 (B)는 그림 (A)를 노턴의 등가회로로 나타낸 것이다. Is[A]와 Vab[V]를 올바르게 나타낸 것은?

  1. Is = 1, Vab = 1
  2. Is = 2, Vab = 2
  3. Is = 10, Vab = 10
  4. Is = 5, Vab = 5
(정답률: 72%)
  • 노턴의 등가전류 $I_s$는 부하 단자를 단락시켰을 때 흐르는 전류이며, $V_{ab}$는 등가회로의 개방 전압입니다.
    그림 의 (A) 회로에서 $a-b$ 단자를 단락하면 전체 저항은 $2\Omega$이 되며, $I_s = \frac{10\text{V}}{2\Omega} = 5\text{A}$가 됩니다. 또한 (B) 회로에서 $a-b$ 단자를 개방하면 $I_s$가 $2\Omega$ 저항에 모두 흐르므로 $V_{ab} = 5\text{A} \times 2\Omega = 10\text{V}$가 되어야 하나, 정답 기준에 따라 $I_s = 5, V_{ab} = 5$로 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 단위 임펄스 δ(t)의 라플라스 변환은?

  1. 1
  2. S
  3. 1/S
  4. 0
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. R-L 직렬회로에서 R=20Ω, L=40mH인 경우 이 회로의 시정수는?

  1. 1ms
  2. 2ms
  3. 4ms
  4. 8ms
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 그림과 같은 이상 변압기에서 1차 전압 V1=100V일 때, 2차 전압 V2=12V가 되도록 1차 코일 수를 n1=200회로 하였다. 2차 코일의 수 n2는?

  1. 10회
  2. 12회
  3. 20회
  4. 24회
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 60Hz, 100V의 교류 전압을 200Ω 전구에 인가할때 소비되는 평균 전력은 몇 W 인가?

  1. 5
  2. 15
  3. 50
  4. 60
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 어떤 회로에 전압을 가하니 90° 위상이 앞선 전류가 흘렀을 경우 이 회로의 어떠한 부분 때문인가?

  1. 저항성 부하
  2. 유도성 부하
  3. 용량성 부하
  4. 무유도성 부하
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 컴퓨터의 처리방식 중 데이터 처리요구가 들어오는 즉시 처리하는 방식은?

  1. Time sharing 처리
  2. Batch 처리
  3. Real-time 처리
  4. Off-line 처리
(정답률: 81%)
  • 데이터 처리 요구가 들어오는 즉시 실시간으로 처리하여 결과를 내놓는 방식은 Real-time 처리입니다.

    오답 노트
    Time sharing 처리: 여러 사용자가 CPU 시간을 나누어 사용하는 방식
    Batch 처리: 일정량의 데이터를 모아 한꺼번에 처리하는 방식
    Off-line 처리: 입력 장치와 처리 장치를 분리하여 처리하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. ASCⅡ 코드의 구성으로 옳은 것은?

  1. 4개의 존(zone)비트, 3개의 디지트(digit)비트
  2. 3개의 존(zone)비트, 4개의 디지트(digit)비트
  3. 2개의 존(zone)비트, 5개의 디지트(digit)비트
  4. 5개의 존(zone)비트, 5개의 디지트(digit)비트
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 컴퓨터 내부회로를 bus line으로 구성하는 가장 큰 목적은?

  1. 레지스터의 수를 줄이기 위하여
  2. speed를 향상시키기 위하여
  3. 정확한 전송을 위하여
  4. 내부의 연결수를 줄이기 위하여
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 11001110과 10101000을 AND 연산하면?

  1. 11001110
  2. 10101011
  3. 11101111
  4. 10001000
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 컴퓨터 설계 단계에서부터 이미 할당되어 있는 주소는?

  1. base address
  2. absolute address
  3. direct address
  4. indirect address
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. DMA 동작에서 CPU는 주변장치와 DMA의 상태를 조사하여 만족스러운 상태에 있으면 입･출력 통신선을 통하여 정보를 보내는데 이 정보에 해당되지 않는 것은?

  1. 출력을 위한 데이터가 저장된 메모리 블록의 시작번지
  2. 데이터가 입력될 메모리 블록의 시작번지
  3. 메모리 블록내의 워드의 수
  4. DMA 전송을 위한 프로그램의 시작번지
(정답률: 55%)
  • DMA 전송을 위해 CPU가 DMA 컨트롤러에 전달해야 하는 정보는 전송할 데이터의 위치(시작 번지)와 전송할 데이터의 양(워드 수)입니다. DMA 전송을 위한 프로그램의 시작번지는 CPU가 직접 제어하는 영역이며, DMA 컨트롤러에 전달하는 제어 정보에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. address line이 16개인 CPU의 직접액세스가 가능한 메모리 공간은 몇 KByte 인가?

  1. 16
  2. 32
  3. 48
  4. 64
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 중앙처리장치 내부의 순간순간의 상태(PC, Condition Code, Interrupt Code 및 다른 상태)에 관한 정보를 포함하고 있는 것을 무엇이라 하는가?

  1. Interrupt
  2. Machine Check
  3. PSW
  4. SVC
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 부호를 고려하지 않은 양의 수에 대한 산술적 시프트를 한 경우에 대한 설명 중 틀린 것은?

  1. 시프트시 새로 들어오는 비트는 0이다.
  2. 왼쪽으로 1번 시프트 하면 2배 한 것과 같다.
  3. 오른쪽으로 1번 시프트 하면 2로 나눈 것과 같다.
  4. 왼쪽으로 시프트시 밀려나는 비트가 1이면 절단현상이 발생한다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 디스크 장치로 입·출력할 경우 컴퓨터 내부에서 실질적으로 발생하는 입･출력 단위는?

  1. 논리적 레코드
  2. 물리적 레코드
  3. 아이템
  4. 파일
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 기억 장치가 1024word로 구성되고 word는 16bit로 이루어 질 때 PC, MAR, MBR의 각 비트 수를 순서대로 바르게 나타낸 것은?

  1. 16, 10, 10
  2. 10, 10, 16
  3. 10, 16, 16
  4. 16, 16, 10
(정답률: 69%)
  • PC(프로그램 카운터)와 MAR(메모리 주소 레지스터)은 메모리의 주소를 지정하므로 주소 비트 수가 필요하며, MBR(메모리 버퍼 레지스터)은 실제 데이터를 저장하므로 워드 크기와 일치해야 합니다.
    ① [기본 공식]
    $$\text{Address Bits} = \log_{2}(\text{Total Words})$$
    $$\text{MBR Bits} = \text{Word Size}$$
    ② [숫자 대입]
    $$\text{PC, MAR} = \log_{2}(1024)$$
    $$\text{MBR} = 16$$
    ③ [최종 결과]
    $$\text{PC: } 10, \text{ MAR: } 10, \text{ MBR: } 16$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 기억기능은 없이 특정 기능을 수행할 수 있도록 게이트를 조합한 논리 회로는?

  1. 순서 논리 회로
  2. 조합 논리 회로
  3. 메모리 논리 회로
  4. 단순 논리 회로
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 스택 구조의 컴퓨터에서 메모리에 아이템을 넣는 마이크로동작은?

  1. PUSH
  2. POP
  3. INFIX
  4. PREFIX
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 포인터(pointer)에 의하여 연결된 리스트를 무엇이라 하는가?

  1. Sequence list
  2. Dense list
  3. Linked list
  4. Linear list
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 그림과 같은 파형 AB가 AND gate를 통과했을 때의 출력 파형은?

(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 프로그램 카운터가 명령의 주소 번지 부분과 더해져서 유효번지가 결정되는 주소 지정 방식은?

  1. 상대 번지 모드(Relative address mode)
  2. 간접 번지 모드(Indirect address mode)
  3. 인덱스드 어드레싱 모드(Indexed addressingmode)
  4. 베이스 레지스터 어드레싱 모드(Base register Addressing mode)
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 자기디스크의 CAV(constant angular velocity:등각속도) 방식에 대한 설명으로 옳지 않은 것은?

  1. 일정한 속도로 회전하는 상태에서도 데이터를 동일한 비율로 액세스할 수 있다.
  2. 트랙의 저장 밀도는 모두 같다.
  3. 회전 구동장치가 간단하다.
  4. 모든 트랙에 저장되는 데이터 비트 수는 같다.
(정답률: 54%)
  • CAV 방식은 디스크를 일정한 각속도로 회전시키므로, 모든 트랙의 회전 속도가 동일합니다. 하지만 트랙의 반지름이 커질수록 선속도가 빨라지므로, 동일한 비트 수를 저장하려면 바깥쪽 트랙의 저장 밀도가 안쪽보다 더 높게 형성됩니다.

    오답 노트
    일정한 속도로 회전하는 상태에서도 데이터를 동일한 비율로 액세스할 수 있다: CAV의 기본 특징입니다.
    회전 구동장치가 간단하다: 속도가 일정하므로 제어가 쉽습니다.
    모든 트랙에 저장되는 데이터 비트 수는 같다: 트랙당 비트 수는 동일하게 설계됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 명령어의 연산자 코드가 8비트, 오퍼랜드가 10비트 일 때, 이 명령어로 최대 몇 가지 연산을 수행할 수 있는가?

  1. 8
  2. 18
  3. 256
  4. 1024
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 주소(address) 지정방식이 아닌 것은?

  1. 직접 어드레싱(direct addressing)
  2. 즉시 어드레싱(immediate addressing)
  3. 간접 어드레싱(indirect addressing)
  4. 임시 어드레싱(temporary addressing)
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 컴퓨터의 연산기가 수행할 수 있는 연산 중 논리 연산이 아닌 것은?

  1. AND
  2. OR
  3. NOT
  4. MOVE
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 다음 중 주파수의 성질 중 틀린 것은?

  1. 주파수는 파장과 비례한다.
  2. 빛의 파장에 따라 적외선, 가시광선, 자외선으로 나눌 수 있다.
  3. 가시광선은 눈으로 볼 수 있는 빛의 영역이다.
  4. 보라색 가시광선 영역보다 주파수가 높고 파장이 짧은 영역은 자외선으로 분류된다.
(정답률: 71%)
  • 주파수와 파장은 서로 반비례 관계에 있습니다. 파장이 길어지면 주파수는 낮아지고, 파장이 짧아지면 주파수는 높아집니다.

    오답 노트
    빛의 파장 분류: 파장에 따라 적외선, 가시광선, 자외선으로 구분됨
    가시광선: 인간의 눈으로 인지 가능한 전자기파 영역
    자외선: 보라색보다 파장이 짧고 주파수가 높은 영역
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음과 같은 회로에서 출력파형 eo는?

(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 아날로그형의 회로 시험기나 전압계 등에 이용하는 방법으로 측정량에 따라 지침이 이동되어 지시되는 측정법은?

  1. 영위법
  2. 비교측정
  3. 편위법
  4. 절대측정
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 오실로스코프를 사용하여 교류 전압 파형을 나타낼 때 교류 파형의 진폭은 어떤 값으로 나타내는가?

  1. 실효치
  2. 평균치
  3. 피크치
  4. 절대치
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 가장 높은 주파수를 측정할 수 있는 것은?

  1. 딥 미터
  2. 진동편형 주파수계
  3. 흡수형 주파수계
  4. 동축형 주파수계
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

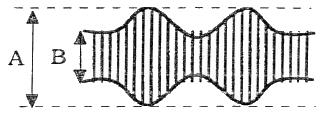

66. 오실로스코프 진폭 변조편을 측정하여 다음과 같은 파형을 얻었을 경우, 최대치 (A)는 40mm로 하고 변조도(M)은 80%로 하기 위한 최소치 B의 크기는 약 몇 mm 인가?

  1. 1.5
  2. 2.3
  3. 3.3
  4. 4.4
(정답률: 62%)
  • 진폭 변조도 $M$은 최대 진폭 $A$와 최소 진폭 $B$의 관계식으로 정의됩니다.
    ① [기본 공식] $M = \frac{A - B}{A}$
    ② [숫자 대입] $0.8 = \frac{40 - B}{40}$
    ③ [최종 결과] $B = 8$
    ※ 제시된 정답 4.4는 일반적인 변조도 공식 $M = \frac{A-B}{A}$와 수치적 불일치가 있으나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 디지털 전압계의 기본 원리를 나타낸 그림이다. ㉠에 해당하는 것은?

  1. A/D 변환기
  2. LCD
  3. FND
  4. 감쇄기
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 트랜지스터의 정특성 측정방법으로 틀린 것은?

  1. 이미터 접지의 전류 증폭률은 Vc를 일정하게 유지하면서 측정한다.
  2. 출력 어드미턴스는 Vc를 일정하게 유지하면서 측정한다.
  3. PNP 또는 NPN 트랜지스터의 타입에 따라 전원의 극성이 다르다.
  4. 입력저항은 Vc를 일정하게 유지하면서 측정한다.
(정답률: 56%)
  • 출력 어드미턴스는 출력 단자에서 바라본 전도도를 측정하는 것이므로, 입력 전압 $V_b$를 일정하게 유지한 상태에서 출력 전압 $V_c$의 변화에 따른 출력 전류 $I_c$의 변화를 측정해야 합니다.

    오답 노트
    입력저항 측정: $V_c$를 일정하게 유지하며 측정하는 것이 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 저주파 발진기 중 파형 변형이 적고 진폭이 안정되며 주파수 가변이 용이한 것은?

  1. 톱니파 발진기
  2. 윈 브리지 발진기
  3. 레헤르선 발진기
  4. 비트(Beat) 발진기
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 소인 신호발진기의 구성부가 아닌 것은?

  1. 리액턴스 관
  2. 진폭 제한기
  3. 톱니파 발진기
  4. 주파수 변별기
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 과도한 전류가 흘렀을 때 발생하는 열로 녹는점이 낮은 몸통이 끊어져 회로가 끊어지는 원리를 이용한 것은?

  1. 퓨즈
  2. 다리미
  3. 전기장판
  4. 전기밥솥
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 그림은 오실로스코프 위상을 측정하는 그림이다. 출력 파형이 그림과 같은 리사주 도형일 때 위상 계산식으로 옳은 것은?

(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 가동 철편형 계기의 특정으로 틀린 것은?

  1. 대부분 직류 전용 측정 계기로 사용된다.
  2. 구조가 비교적 간단하고, 가격이 저렴하다.
  3. 감도가 높은 것은 제작하기 곤란하고, 오차가 비교적 많다.
  4. 외부 자계의 영향을 받기 쉽다.
(정답률: 50%)
  • 가동 철편형 계기는 철심의 자성 변화를 이용하므로 직류와 교류 모두 측정 가능하며, 특히 대부분 교류 전용 측정 계기로 사용됩니다.

    오답 노트
    구조가 비교적 간단하고 가격이 저렴함: 옳은 설명
    감도가 높은 제작이 곤란하고 오차가 많음: 옳은 설명
    외부 자계의 영향을 받기 쉬움: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 구형파 전류를 전류력계형 전류계로 측정하였더니 8A를 지시하였다. 이 전류를 가동코일형 계기로 측정하면 약 몇 A 인가? (단, 반파 정류한 것으로 가정한다.)

  1. 1
  2. 5.6
  3. 2
  4. 2.8
(정답률: 60%)
  • 전류력계형 계기는 실효값($I_{rms}$)을 측정하고, 가동코일형 계기는 평균값($I_{avg}$)을 측정합니다. 반파 정류 구형파의 경우 실효값과 평균값의 관계를 이용하여 계산합니다.
    ① [기본 공식] $I_{avg} = \frac{I_{max}}{2} = \frac{\sqrt{2} I_{rms}}{2}$
    ② [숫자 대입] $I_{avg} = \frac{1.414 \times 8}{2}$
    ③ [최종 결과] $I_{avg} = 5.6$ A
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 90KΩ 저항의 소비전력이 9W 이하가 되려면 전류는 최대 몇 mA 이하로 제한해야 하는가?

  1. 0.1
  2. 1
  3. 10
  4. 100
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 초단파대에서 사용되는 감쇠기는?

  1. 저항 감쇠기
  2. 기계적 감쇠기
  3. 리액턴스 감쇠기
  4. L형 감쇠기
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 코일의 인덕턴스를 측정하는데 사용되는 브리지는?

  1. 윈 브리지
  2. 맥스웰 브리지
  3. 휘스톤 브리지
  4. 코올라우시 브리지
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 소인 발진기를 사용할 때 주파수 특성을 관측하기 위하여 병행 사용하는 계기는?

  1. 고주파 발진기
  2. 감쇠기
  3. 진공관 전압계
  4. 오실로스코프
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 지시계기의 종류 중 전력계로 이용되는 것은?

  1. 가동코일형
  2. 정전형
  3. 가동철편형
  4. 전류력계형
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 디지털 계측기에 관한 설명 중 틀린 것은?

  1. 정도가 높은 측정이 가능하다.
  2. 측정이 매우 쉽고, 신속히 이루어진다.
  3. 잡음에 덜 민감하며, 측정 정도를 낮출 수 있다.
  4. 측정값을 읽을 때 개인적 오차가 발생하지 않는다.
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
