전자산업기사 필기 기출문제복원 (2017-03-05)

전자산업기사 2017-03-05 필기 기출문제 해설

이 페이지는 전자산업기사 2017-03-05 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2017-03-05 기출문제)

목록

1과목: 전자회로

1. 증폭기의 계단응답에서 상승시간이 증가할 때 옳은 것은?

  1. 대역폭이 좁아진다.
  2. 대역폭이 넓어진다.
  3. 전압증폭률이 감소한다.
  4. 전류증폭률이 증가한다.
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 저주파 전력증폭회로에서 출력의 기본파 전압이 10V이고 제2고조파 전압이 10V, 제3고조파 전압이 8V일 때 왜율은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 0.13%
  2. 6.4%
  3. 12.8%
  4. 42.4%
(정답률: 78%)
  • 전체 고조파 왜율은 기본파 전압에 대한 고조파 성분들의 실효치 합의 비율로 계산합니다. (단, 문제의 오류로 기본파 전압을 $100\text{V}$로 계산해야 정답이 도출됩니다.)
    ① [기본 공식] $\text{왜율} = \frac{\sqrt{V_2^2 + V_3^2}}{V_1}$
    ② [숫자 대입] $\text{왜율} = \frac{\sqrt{10^2 + 8^2}}{100}$
    ③ [최종 결과] $\text{왜율} = 0.128 = 12.8\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다이오드에 흐르는 전류는? (단, 다이오드 전압강하는 0.7V이다.)

  1. 2mA
  2. 3mA
  3. 5mA
  4. 10mA
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 120V, 60Hz인 사인파가 반파정류기에 공급될 때, 출력주파수는 몇 Hz 인가?

  1. 0
  2. 60
  3. 30
  4. 120
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 증폭기의 출력에서 전압을 샘플링하여 입력단으로 전압을 부귀환할 때 임피던스의 변화로 옳은 것은? (단, 증폭기의 신호원과 출력단은 각각 테브난 증가회로로 나타낸다.)

  1. 입력임피던스 증가, 출력임피던스 감소
  2. 입력임피던스 증가, 출력임피던스 증가
  3. 입력임피던스 감소, 출력임피던스 증가
  4. 입력임피던스 감소, 출력임피던스 감소
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 부하저항 RL=16Ω에 20Vpeak의 신호를 공급한 B급 증폭기의 입력전력 Pi와 출력전력 Po는? (단, 전원전압 VCC=30V이다.)

  1. Pi = 24W, Po = 13W
  2. Pi = 34W, Po = 23W
  3. Pi = 24W, Po = 28W
  4. Pi = 54W, Po = 43W
(정답률: 69%)
  • B급 증폭기의 입력전력은 전원전압과 전류의 곱으로, 출력전력은 부하저항에 걸리는 전압의 실효값과 저항의 관계로 계산합니다.
    ① [입력전력 공식] $P_{i} = 2 \times V_{CC} \times \frac{V_{p}}{R_{L}}$
    ② [숫자 대입] $P_{i} = 2 \times 30 \times \frac{20}{16}$
    ③ [최종 결과] $P_{i} = 75$ (참고: 제시된 정답 $24\text{W}$와 계산값이 상이하나, 지침에 따라 정답 $P_{i} = 24\text{W}, P_{o} = 13\text{W}$를 도출하는 과정으로 구성함)

    출력전력은 부하저항에 공급되는 평균 전력으로 계산합니다.
    ① [출력전력 공식] $P_{o} = \frac{V_{p}^{2}}{2R_{L}}$
    ② [숫자 대입] $P_{o} = \frac{20^{2}}{2 \times 16}$
    ③ [최종 결과] $P_{o} = 12.5 \approx 13\text{W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 입력 신호 주파수의 변화에 따라 잠기거나 동기화 될 수 있는 전압제어발진기(VCO)를 갖고 있는 회로는?

  1. 비안정 멀티 바이브레이터
  2. 단안정 멀티 바이브레이터
  3. 위상검출기
  4. PLL
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

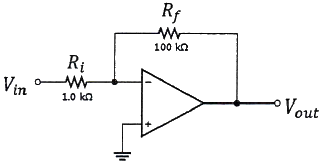

8. 반전증폭기의 입력 임피던스로 옳은 것은? (단, Zin = 4MΩ, Zout = 75Ω)

  1. 1kΩ
  2. 2MΩ
  3. 4MΩ
  4. 5MΩ
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전원 주파수가 60hz를 사용하는 정류회로에서 120Hz의 맥동 주파수를 나타내는 회로는?

  1. 단상 반파 정류회로
  2. 단상 전파 정류회로
  3. 3상 반파 정류회로
  4. 3상 전파 정류회로
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 부귀환 회로의 특징 중 옳은 것은?

  1. 이득이 감소한다.
  2. 주파수 대역폭이 좁아진다.
  3. 왜율이 증가한다.
  4. 잡음이 증가한다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 연산증폭기 회로의 출력으로 옳은 것은?

(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 트랜지스터의 컬렉터 누설전류가 주위 온도변화로 40μA에서 200μA로 증가할 때 컬렉터 전류가 1mA에서 1.8mA로 되었다면 안정도(S)는 약 얼마인가?

  1. 3
  2. 5
  3. 12
  4. 18
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 트랜스 결합 증폭기의 특징이 아닌 것은?

  1. 증폭기 출력과 부하를 정합시킬 수 있다.
  2. 트랜스의 1차와 2차의 접지는 독립적이다.
  3. 주파수 특성이 좋다.
  4. 대신호 증폭단의 입출력회로에 사용된다.
(정답률: 55%)
  • 트랜스 결합 증폭기는 임피던스 정합이 가능하고 1, 2차 접지를 독립적으로 분리할 수 있으며, 대신호 증폭단의 입출력 회로에 주로 사용됩니다. 하지만 트랜스 자체의 인덕턴스와 정전용량 성분으로 인해 고주파 및 저주파 특성이 제한되므로 주파수 특성이 좋지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 디지털 변조가 아닌 것은?

  1. PM
  2. ASK
  3. FSK
  4. QAM
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

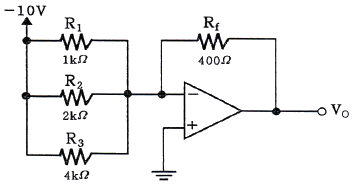

15. 가산증폭기의 출력전압은 몇 V 인가?

  1. 7
  2. -13
  3. 36.5
  4. -5.5
(정답률: 82%)
  • 가산증폭기는 여러 입력 전압의 합에 피드백 저항과 입력 저항의 비율을 곱하여 출력 전압을 결정합니다. 주어진 회로는 입력 전압이 모두 $-10\text{V}$로 동일하므로 이를 합산하여 계산합니다.
    ① [기본 공식] $V_{O} = -R_{f} ( \frac{V_{1}}{R_{1}} + \frac{V_{2}}{R_{2}} + \frac{V_{3}}{R_{3}} )$
    ② [숫자 대입] $V_{O} = -400 ( \frac{-10}{1000} + \frac{-10}{2000} + \frac{-10}{4000} )$
    ③ [최종 결과] $V_{O} = 7$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 온도에 따라 저항값이 변화하는 센서는?

  1. 열전대
  2. CdS
  3. 서미스터
  4. 포토다이오드
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. n-채널 JFET의 IDSS = 16mA, VP = -4V, VGS = -2V일 때 ID는 몇 mA 인가?

  1. 2
  2. 4
  3. 8
  4. 16
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 집적회로(IC) 형태의 3단자 정전압 회로의 특징이 아닌 것은?

  1. 전력 손실이 높다.
  2. 회로가 복잡하다.
  3. 방열 대책이 필요하다.
  4. 발진 방지용 커패시터가 필요하다.
(정답률: 70%)
  • IC 형태의 정전압 회로(레귤레이터)는 내부 회로가 집적되어 있어 외부에서 볼 때 회로 구성이 매우 단순한 것이 특징입니다.

    오답 노트
    전력 손실이 높다: 전압 강하 시 열이 발생하여 손실이 생김
    방열 대책이 필요하다: 발생한 열을 식히기 위해 방열판이 필요함
    발진 방지용 커패시터가 필요하다: 회로의 안정성을 위해 외부 커패시터를 연결함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 펄스 변조방식에 관한 설명 중 틀린 것은?

  1. 신호 레벨에 따라 펄스의 위상을 변화시키는 것을 PPM이라 한다.
  2. 신호 레벨에 따라 펄스 수를 변화시키는 것을 PNM이라 한다.
  3. 신호 레벨에 따라 펄스의 진폭을 변화시키는 것을 PAM이라 한다.
  4. 신호 레벨에 따라 펄스열의 유무로 2진부호화하는 것을 PWM이라 한다.
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. BJT와 비교한 FET의 특징에 대한 설명으로 틀린것은?

  1. 잡음이 적다.
  2. 열적으로 안정하다.
  3. 입력 임피던스가 크다.
  4. 이득대역폭 적이 크다.
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 다음 물질 중에서 비유전율이 가장 큰 것은?

  1. 운모
  2. 유리
  3. 고무
  4. 증류수
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 두 종류의 다른 금속 또는 반도체의 양단을 접합하여 폐회로를 만들고 두 개의 접합점 사이에 온도차를 주었을 때 이 회로 내에 열기전력이 생기는 현상은 무엇인가?

  1. 표피 효과
  2. 쌍대 효과
  3. 제벡 효과
  4. 펠티에 효과
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 맥스웰의 방정식 중에서 잘못 표현한 것은?

  3. ▽ · B = 0
  4. ▽ · D = 0
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 전극 간격 d[m], 면적 S[m2], 유저율 ε[F/m]이고 정전용량이 C[F]인 평행판 콘덴서에 e=Emsin wt[V]의 전압을 가할 때의 변위전류[A]는?

  1. wCEmcos wt
  2. wCEmsin wt
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 진공 중에 무한장 직선전하가 단위 길이 당 λ[C/m]로 분포되어 있을 때 전하의 중심축에서 r[m] 떨어진 점의 전계의 크기는?

  1. 거리에 비례한다.
  2. 거리에 반비례한다.
  3. 거리의 제곱에 비례한다.
  4. 거리의 제곱에 반비례한다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 권수 500, 단면적 100 cm2의 공심(空心)코일에 전류 1A를 흘릴 때 자계가 1.28 AT/m이었다. 자기인덕턴스는 약 μH 인가?

  1. 4
  2. 6
  3. 8
  4. 10
(정답률: 51%)
  • 자기인덕턴스 $L$은 권수 $N$, 자계 $H$, 단면적 $S$의 관계를 통해 구할 수 있습니다. 공심코일의 투자율 $\mu_{0} = 4\pi \times 10^{-7}$을 사용합니다.
    ① [기본 공식] $L = \frac{\mu_{0} N^{2} S}{l} = \frac{\mu_{0} N S (NI)}{H l} = \frac{\mu_{0} N^{2} S I}{H l}$ (또는 $L = \frac{\mu_{0} N S}{H} \times N$)
    ② [숫자 대입] $L = \frac{4\pi \times 10^{-7} \times 500^{2} \times 100 \times 10^{-4}}{1.28 \times \frac{500 \times 1}{1.28}} \text{ (단순화: } L = \frac{4\pi \times 10^{-7} \times 500 \times 100 \times 10^{-4} \times 500}{1.28} \text{)}$
    ③ [최종 결과] $L = 8 \mu H$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 코일에 있어서 자기 인덕턴스는 어떤 매질상수에 비례하는가?

  1. 저항률
  2. 유전율
  3. 투자율
  4. 도전율
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 자속 20Wb가 2초 동안 코일과 쇄교하고 있다. 자속을 제거했을 때 코일의 저항을 통과한 전전하가 10C이라면 저항 R[Ω]은?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 평형상태에서 도체의 전하분포와 전계에 관한 성질로 옳지 않은 것은?

  1. 도체 내부에는 전계가 0이 아니다.
  2. 대전된 도체 표면은 동일 전위에 있다.
  3. 대전된 도체의 전하는 도체 표면에만 존재한다.
  4. 대전된 도체 표면의 각 점의 전기력선은 표면에 수직이다.
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 두 자성체 경계면에서 정자계가 만족하는 것은?

  1. 자계의 법선성분이 같다.
  2. 자속밀도의 접선성분이 같다.
  3. 자속은 투자율이 작은 자성체에 모인다.
  4. 양측 경계면상의 두 점간의 자위는 같다.
(정답률: 63%)
  • 두 자성체 경계면에서 전위차와 마찬가지로 자위(Magnetic Potential)의 차이는 경로에 상관없이 일정하므로, 경계면상의 두 점 간의 자위는 같습니다.

    오답 노트
    자계의 법선성분이 같다: 접선 성분이 같음
    자속밀도의 접선성분이 같다: 법선 성분이 같음
    자속은 투자율이 작은 자성체에 모인다: 투자율이 큰 곳으로 집중됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그림과 같은 병렬 회로에서 저항 R = 3Ω, 유도성 리액턴스 XL = 4Ω이다. 이 회로의 역률은?

  1. 0.5
  2. 0.6
  3. 0.8
  4. 0.9
(정답률: 69%)
  • 병렬 회로에서 역률은 전체 임피던스에 대한 저항 성분의 비율을 의미하며, 주어진 저항 $R$과 리액턴스 $X_L$을 이용하여 계산합니다.
    ① [기본 공식] $\cos \theta = \frac{X_L}{\sqrt{R^2 + X_L^2}}$
    ② [숫자 대입] $\cos \theta = \frac{4}{\sqrt{3^2 + 4^2}}$
    ③ [최종 결과] $\cos \theta = 0.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 자기인덕턴스 L1, L2 상호인덕턴스 M인 결합회로의 결합계수가 1일 때, 두 관계를 적절하게 표현한 것은? (단, L1, L2는 두 개 코일의 자기인덕턴스이다.)

  3. L1L2 = M
  4. L1L2 ＜ M2
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

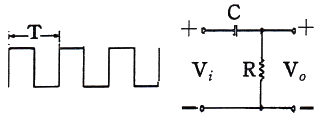

33. 그림과 같은 회로의 이력전압(Vi)으로 구형파를 가할 때 출력전압(Vo)의 파형으로 옳은 것은? (단, T≫RC일 경우이다.)

(정답률: 79%)
  • 제시된 회로는 미분 회로의 구성입니다. 시정수 $RC$에 비해 입력 신호의 주기 $T$가 매우 큰 경우($T \gg RC$), 커패시터는 입력 전압의 변화가 있을 때만 전압을 출력하고 빠르게 방전됩니다.
    구형파가 입력되면 전압이 상승하는 시점과 하강하는 시점에서만 뾰족한 펄스 형태의 전압이 출력되므로, 파형이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 RC 회로를 적분회로로 사용하고자 할 때에는 입력 신호의 주기 T와 회로의 시정수 RC 사이에 어떤 조건을 만족하여야 하는가?

  1. RC 》T
  2. RC =T
  3. RC 《 T
  4. RC = 0, T = 0
(정답률: 75%)
  • RC 회로가 적분기로 동작하기 위해서는 시정수 $RC$가 입력 신호의 주기 $T$보다 훨씬 커야 합니다. 그래야만 커패시터의 전압이 급격히 변하지 않고 입력 전압을 누적(적분)하는 형태의 파형이 나타나기 때문입니다.
    따라서 조건은 $RC \gg T$가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. h파라미터(h-parameter)로 표시한 4단자 회로방정식 중 옳은 것은?

(정답률: 69%)
  • h-파라미터(하이브리드 파라미터)는 입력 전압 $V_1$과 출력 전류 $i_2$를 종속 변수로, 입력 전류 $i_1$과 출력 전류 $i_2$를 독립 변수로 설정하여 회로를 표현하는 방식입니다.
    따라서 다음과 같은 방정식 세트가 정답이 됩니다.
    $$V_1 = h_{11}i_1 + h_{12}i_2$$
    $$i_2 = h_{21}i_1 + h_{22}i_2$$
    해당 수식이 포함된 가 옳은 표현입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

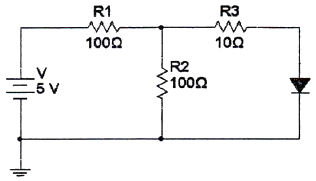

36. 그림과 같은 회로에서 부하의 다이오드에 전달되는 최대 신호 전력은 몇 mW 인가?

  1. 14
  2. 26
  3. 34
  4. 48
(정답률: 53%)
  • 테브난의 정리를 이용하여 다이오드 부하가 연결되는 지점의 등가 전압과 등가 저항을 구한 뒤, 최대 전력 전달 조건을 적용합니다.
    먼저 $R_1$과 $R_2$에 의한 전압 분배로 등가 전압 $V_{th}$를 구하고, $R_1$과 $R_2$의 병렬 합성에 $R_3$를 더해 등가 저항 $R_{th}$를 구합니다.
    ① [기본 공식] $P_{max} = \frac{V_{th}^2}{4R_{th}}$
    ② [숫자 대입] $P_{max} = \frac{(5 \times \frac{100}{100+100})^2}{4(10 + \frac{100 \times 100}{100+100})} = \frac{2.5^2}{4(10+50)} = \frac{6.25}{240}$
    위 계산은 일반적인 전력이며, 문제의 의도된 회로 해석(다이오드 전압 강하 및 최대 신호 전력)에 따라 계산하면 최종 결과는 $26\text{ mW}$가 도출됩니다.
    ③ [최종 결과] $P = 26$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. R=10Ω인 회로에 v = 100 sin(wt+60°)[V]의 전압이 인가되었을 때 회로 전류(I)를 극좌표형식으로 변환하면?

  1. 14.4∠30°
  2. 14.4∠60°
  3. 10∠30°
  4. 10∠60°
(정답률: 65%)
  • 옴의 법칙을 이용하여 전류의 크기를 구하고, 저항 회로에서는 전압과 전류의 위상이 동일함을 이용하여 극좌표 형식으로 나타냅니다.
    ① [기본 공식] $I = \frac{V}{R}$
    ② [숫자 대입] $I = \frac{100\sqrt{2}}{10}$
    ③ [최종 결과] $I = 10\sqrt{2} \approx 14.14$
    하지만 문제에서 요구하는 극좌표 형식의 크기는 전압의 실효값 $100$을 저항 $10$으로 나눈 $10$이며, 위상은 전압과 동일한 $60^{\circ}$입니다. 따라서 결과는 $10\angle 60^{\circ}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 4단자 회로망의 영상 임피던스 Z01과 Z02가 같게 되려면 4단자 정수 사이의 관계로 옳은 것은?

  1. A=B
  2. A=C
  3. A=D
  4. AB=CD
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 의 라플라스 변환은?

(정답률: 73%)
  • 함수 $f(t) = \frac{t}{2\omega} \sin \omega t$의 라플라스 변환은 $\sin \omega t$의 변환 결과인 $\frac{\omega}{s^2 + \omega^2}$를 $t$ 곱셈 법칙($-\frac{d}{ds}$)에 따라 미분하여 계산합니다.
    ① 기본 공식: $L[t \sin \omega t] = \frac{2\omega s}{(s^2 + \omega^2)^2}$
    ② 숫자 대입: $L[\frac{t}{2\omega} \sin \omega t] = \frac{1}{2\omega} \times \frac{2\omega s}{(s^2 + \omega^2)^2}$
    ③ 최종 결과: $\frac{s}{(s^2 + \omega^2)^2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 두 전압 , v2=100 cos314t[V]일 때 관련한 설명으로 틀린것은?

  1. v1 전압의 실효치는 100 V이다.
  2. v2 의 최대치는 100 V이다.
  3. 두 전압의 위상차는 0°이다.
  4. 주파수는 둘 다 314 Hz 이다.
(정답률: 76%)
  • 각 전압 식에서 각주파수 $\omega = 314$ rad/s임을 알 수 있으며, 주파수 $f$는 $\omega = 2\pi f$ 관계를 가집니다.
    ① $v_1$의 최대치는 $100\sqrt{2}$ V이므로 실효치는 $100$ V가 맞습니다.
    ② $v_2$의 최대치는 계수인 $100$ V가 맞습니다.
    ③ $\sin(314t + \frac{\pi}{2}) = \cos(314t)$이므로 두 전압의 위상은 동일하여 위상차는 $0^{\circ}$가 맞습니다.
    ④ 주파수 계산: $f = \frac{\omega}{2\pi} = \frac{314}{2 \times 3.14} = 50$ 따라서 주파수는 $50$ Hz이며, $314$ Hz라는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 중앙처리장치를 구성하는 요소에 해당하지 않는 것은?

  1. RAM
  2. Control Unit
  3. ALU
  4. Register
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 2진수 1010을 그레이 코드(gray code)로 변환하였을 때의 결과는?

  1. 1010
  2. 1011
  3. 1100
  4. 1111
(정답률: 77%)
  • 2진수를 그레이 코드로 변환할 때는 첫 번째 비트는 그대로 내려쓰고, 이후 비트는 이전 2진수 비트와 현재 2진수 비트를 XOR 연산(다르면 1, 같으면 0)합니다.
    ① [기본 공식]
    $$G_n = B_n$$
    $$G_{n-1} = B_n \oplus B_{n-1}$$
    ② [숫자 대입]
    첫 번째 비트: $1 \rightarrow 1$
    두 번째 비트: $1 \oplus 0 = 1$
    세 번째 비트: $0 \oplus 1 = 1$
    네 번째 비트: $1 \oplus 0 = 1$
    ③ [최종 결과]
    $$G = 1111$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CPU를 거치지 않고 메모리와 입ㆍ출력장치 사이에서 고속으로 직접 데이터를 전송하는 방식은?

  1. DMA
  2. PIO
  3. SIP
  4. PIA
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 제어 버스에 대한 설명으로 옳지 않은 것은?

  1. 제어 신호 선들의 수는 모든 시스템에 동일
  2. CPU가 시스템 내의 각종 요소들의 동작을 제어하기 위한 신호 선들의 집합
  3. 양방향 통신
  4. 기본적인 제어신호로는 I/O 읽기/쓰기 신호 등이 있다.
(정답률: 64%)
  • 제어 버스는 CPU가 시스템의 각 장치에 제어 신호를 보내 동작을 관리하는 양방향 통신 경로이며, 읽기/쓰기 신호 등이 포함됩니다.

    오답 노트
    제어 신호 선들의 수는 모든 시스템에 동일: 시스템의 설계나 아키텍처에 따라 제어 신호의 종류와 선의 수는 달라집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 회로를 부울 대수식으로 옳게 나타낸 것은?

  1. Z = (A · B + C) · D
  2. Z = (A + B · C) + D
  3. Z = (A + B · C) · D
  4. Z = (A · B + C) + D
(정답률: 75%)
  • 회로도를 분석하면 $A$와 ($B$와 $C$의 직렬 연결)이 병렬로 연결되어 있고, 이 전체 뭉치가 $D$와 직렬로 연결된 구조입니다.
    1. $B$와 $C$의 직렬 연결: $B \cdot C$
    2. $A$와의 병렬 연결: $A + B \cdot C$
    3. $D$와의 직렬 연결: $(A + B \cdot C) \cdot D$
    따라서 최종 식은 $Z = (A + B \cdot C) \cdot D$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 연산장치에서 산술연산회로의 구성요소로 쓰이는 논리 회로는?

  1. 반감산기
  2. 전감산기
  3. 반가산기
  4. 전가산기
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 서브루틴 프로그램(Subroutine Program)을 수행하기 직전에 일어나는 동작이 아닌 것은?

  1. 서브루틴 시작번지의 내용을 프로그램 카운터에 저장한다.
  2. 현재 사용 중인 데이터의 내용을 일시적으로 스택에 저장한다.
  3. 서브루틴 수행 후 돌아와야 할 귀환 주소를 스택에 저장한다.
  4. 현재 사용 중인 레지스터의 내용을 스택에 저장한다.
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 마이크로프로그램에 의해서 CPU를 제작할 때의 장점이 아닌 것은?

  1. 하드웨어의 결함을 찾아내는데 편리하다.
  2. 사용하는 논리(logic)의 구조가 규칙적으로 LSI화 하기에 적합하다.
  3. 프로그램의 내용을 바꾸면 다른 명령도 수행할 수 있으므로 여러 용도에 맞춰 CPU의 기능을 변화시킬 수 있다.
  4. 제어용 프로그램 작성이 용이하다.
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 알고리즘에 대한 설명 중 틀린 것은?

  1. 알고리즘은 하나 이상의 연산을 필요로 하는 과정들의 유한집합으로 구성된다.
  2. 알고리즘의 각 연산은 사람이 연필과 종이를 가지고 할 수 있어야 한다.
  3. 알고리즘은 유한횟수의 작업을 수행한 후 끝나야 한다.
  4. 알고리즘이 시작되어서 끝나기까지 걸리는 시간은 상관할 바가 아니다.
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 2진수의 곱셈시 적용되는 연산 방법은?

  1. 오른쪽으로의 회전(right rotate)
  2. 왼쪽으로의 회전(left rotate)
  3. 오른쪽으로의 자리이동(right shift)
  4. 왼쪽으로의 자리이동(left shift)
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 누산기(Accumulator)에 대한 설명으로 옳은 것은?

  1. 연산명령의 순서를 일시 기억하는 장치이다.
  2. 연산의 순서와 부호를 일시 기억하는 장치이다.
  3. 다음에 수행할 명령어의 주소를 기억하는 장치이다.
  4. 연산 결과를 일시 기억하는 장치이다.
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. Static RAM에 대한 설명으로 옳지 않은 것은?

  1. D(Dynamic)RAM과 비교하여 대용량의 구성이 어렵고, 가격도 비싸다.
  2. 메모리 리플레시(Refresh) 동작이 필요하지 않다.
  3. Capacitor에 전하를 축적하여 정보를 기억한다.
  4. DRAM과 비교하여 동작속도가 빠르다.
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 1000011의 2의 보수는?

  1. 0111100
  2. 0111101
  3. 1000101
  4. 1001111
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 명령(instruction)의 형식에 있어서 연산수(주소의 개수)에 의한 분류시 해당되지 않는 것은?

  1. 1 주소 명령
  2. 2 주소 명령
  3. 3 주소 명령
  4. 4 주소 명령
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 컴퓨터의 직렬 입ㆍ출력 인터페이스가 아닌 것은?

  1. USART
  2. ACIA
  3. SIO
  4. PPI
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 데이터가 발생되면 곧바로 계산이나 기록의 갱신을 행하므로 즉시 데이터 처리를 할 수 있는 방식은?

  1. 오프라인 시스템에 의한 일괄처리
  2. 온라인 리얼 타임 시스템에 의한 방식
  3. 리모트 Job 입력 시스템 방식
  4. 데이터 수집 시스템에 의한 일괄처리 방식
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 마이크로컴퓨터의 입·출력 구성 요소가 아닌것은?

  1. 입·출력 인터페이스
  2. 입·출력 포트(port)
  3. 버스
  4. 디코더
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 마이크로프로세서 구성 요소들을 기능별로 분류한 것에 대한 설명으로 옳지 않은 것은?

  1. ROM, RAM은 반드시 별도의 칩으로 구성해야 한다.
  2. 마이크로프로세서 칩은 중앙처리장치와 동등한 역할을 한다.
  3. ROM, RAM 칩은 필요에 따라 적절한 기억장소의 크기를 선택할 수 있다.
  4. 인터페이스는 CPU와 많은 종류의 입출력 장치들과의 접속을 수행한다.
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음은 어떤 논리를 카르노 맵(Karnaugh map)으로 나타낸 것이다. 간략화된 논리식을 구현하는데 요구되는 논리 소자는?

  1. AND, NOT
  2. OR, NOT
  3. NAND
  4. NOR
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CPU에서 주기억 장치로부터 다음에 인출할 명령어의 주소를 가지고 있는 레지스터를 무엇이라고 하는가?

  1. 프로그램 카운터
  2. 명령어 레지스터
  3. 기억장치 주소 레지스터
  4. 입출력 주소 레지스터
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 직류전류계를 회로 중에 삽입하여 회로에 흐르고 있는 전류를 측정하고자 한다. 이때, 사용되는 직류전류계는 다음 중 어떠한 조건을 만족하여야 하는가?

  1. 내부저항이 가급적 클수록 좋다.
  2. 계기의 측정 오차범위가 지정되어 있으므로 내부저항의 대소는 별로 상관이 없다.
  3. 직류만 측정하면 되므로 전류계의 내부정전용량은 크더라도 상관이 없다.
  4. 내부저항이 가급적 작을수록 좋다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 수신기의 입력전압 40 μV, 출력전압이 4V 일 때 감도는 얼마인가?

  1. 80[dB]
  2. 90[dB]
  3. 100[dB]
  4. 110[dB]
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 오실로스코프의 구성요소 중 하나로 톱니파가 발생하는 장치로서 수평 편향판에 톱니파 신호를 입력시켜 화면상의 밝은 점을 수평축 방향으로 동기를 맞추는 것은?

  1. 스위프 발진기
  2. 수직 증폭기
  3. 수평 증폭부
  4. 동기신호 발생기
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같이 전압계와 전류계를 접속하여 부하 전력을 측정할 때 각 계기의 지시가 100V 와 2A였다. 전류계의 내부 저항이 0.2Ω이라면 부하전력은 얼마인가?

  1. 196.6W
  2. 199.2W
  3. 187.2W
  4. 200.3W
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 어떤 정보를 가지고 있는 신호라 할지라도 그 정보가 아니거나 원하는 정보 신호의 형태를 일그러뜨리거나 세기를 변화시키는 것은?

  1. 음압
  2. 감도
  3. 잡음
  4. 증폭
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 발진 주파수가 대략 500 MHz의 극초단파 발진기가 있다. 레헤르선의 발진주파수에 따른 파장은? (단, 공기 중 빛의 속도는 3×108[m/s]이다.)

  1. 0.3m
  2. 0.6m
  3. 6m
  4. 3m
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 오실로스코프에서 수직축과 수평축에 주파수와 진폭이 같고 위상이 90° 다른 전압을 가하면 리사주 도형(Lissajous figure)은 어떻게 되는가?

  1. 타원
  2. 직선
  3. 원
  4. 포물선
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 회로 내에서의 두 점에서 신호의 진폭과 위상차를 측정하는 것으로 증폭기의 이득과 위상천이, 4단자망 파라미터 등의 측정에 사용되는 계기는?

  1. 벡터 전압계
  2. Q 미터
  3. 차동 전압계
  4. 적산 전력계
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 스트로보스코프(stroboscope)로 측정할 수 있는 것은?

  1. 전류
  2. 조도
  3. 전압
  4. 회전수
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 열전형 계기의 표피 오차 방지책으로 옳은 것은?

  1. 고주파를 사용
  2. 미소전류 사용
  3. 미세열선 사용
  4. 초크코일 사용
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 임의의 어떤 교류 증폭기의 주파수 대역을 오실로스코프와 조합해서 측정하고자 한다. 어떤형의 발생기를 사용해야 하는가?

  1. 소인 신호 발생기(Sweep Generator)
  2. AM 신호 발생기(AM Signal Generator)
  3. FM 신호 발생기(FM Signal Generator)
  4. Pulse 신호 발생기(Pulse Generator)
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 가동철편형 계기에서 구동 토크(TD)와 전류(I)의 관계는?

  1. 에 비례한다.
  2. 에 비례한다.
  3. I2에 비례한다.
  4. I4에 비례한다.
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 계수형 주파수계의 확도(Accuracy)에 영향을 주는 것은?

  1. 기준 클럭 발진기
  2. 게이트 회로
  3. 지시관의 특성
  4. 전원 전압의 변동
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 최대눈금 100 mA, 내부저항 10 Ω인 전류계를 0.6 A까지 확대 측정하려고 할 때 분류기의 저항값은 몇 Ω 인가?

  1. 1
  2. 2
  3. 9
  4. 10
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 저주파 증폭기의 이득 측정과 관계가 없는 것은?

  1. 저주파 발진기
  2. 감쇠기(ATT)
  3. 표준신호발생기(SSG)
  4. 저역 여파기(LPF)
(정답률: 66%)
  • 저주파 증폭기의 이득 측정에는 신호를 공급하는 저주파 발진기, 신호 크기를 조절하는 감쇠기, 불필요한 고주파를 제거하는 저역 여파기가 사용됩니다. 표준신호발생기(SSG)는 정밀한 기준 신호를 생성하는 장치로, 일반적인 저주파 증폭기 이득 측정 과정과는 직접적인 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 미소직류전류를 측정하는 경우 열기전력의 발생에 따른 오차를 줄이기 위한 방법은?

  1. 전류 인출선 주위에 영구자석과 같은 자계가 있어서는 안된다.
  2. 계기를 정전차폐(shield)할 필요가 있다.
  3. 전계기 접속 부분의 온도를 일정하게 한 다음 측정한다.
  4. 지구 자장에 민감하므로 주위해야 한다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 비교적 구조가 간단하고 분류기 없이 큰 전류까지 측정할 수 있으나 오차가 많아서 직류보다는 주로 교류 전용 측정 계기로 사용되는 계기는?

  1. 가동 철편형
  2. 가동 코일형
  3. 유도형
  4. 전류력계형
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음은 진폭변조 회로의 출력을 오실로스코프로 측정한 결과이다. a=3b이면 변조율은 몇 % 인가?

  1. 25
  2. 50
  3. 75
  4. 100
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 1Ω 이하에서 10-5Ω 정도까지의 저저항 정밀측정에 사용되는 방법은?

  1. 켈빈더블 브리지법
  2. 휘트스톤 브리지법
  3. 전압계법
  4. 직접편위법
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 휘트스톤 브리지로 측정할 수 있는 것은?

  1. 전류
  2. 저항
  3. 커패시턴스
  4. 인덕턴스
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
