1과목: 전자회로

1. 다음 중 피어스 B-E형 수정 발진 회로와 가장 관계가 깊은 발진 회로는?

  1. 콜피츠 발진회로
  2. 하틀리 발진회로
  3. 동조형 발진회로
  4. 브리지형 RC 발진회로
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 FET에 대한 설명으로 적합하지 않은 것은?

  1. 전압제어형 트랜지스터이다.
  2. BJT 보다 잡음특성이 양호하다.
  3. BJT 보다 이득대역폭 적이 작다.
  4. BJT 보다 온도변화에 따른 안정성이 낮다.
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 억셉터 불순물로 사용되는 원소가 아닌 것은?

  1. In
  2. Al
  3. Ga
  4. As
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 시미트 트리거 회로에 대한 설명으로 적합하지 않은 것은?

  1. 출력으로 구형파를 얻을 수 있다.
  2. 외부 클록 펄스가 필요하다.
  3. 입력신호의 잡음 제거 목적으로도 입력단에 사용된다.
  4. 기본적인 시미트 트리거 회로는 기준전압을 가변할 수 있는 것을 제외하고는 비교기와 동일하다.
(정답률: 71%)
  • 시미트 트리거(Schmitt Trigger) 회로의 특성을 묻는 문제입니다. 시미트 트리거는 입력 신호의 전압 레벨에 따라 출력이 결정되는 비교기 기반의 회로로, 자체적으로 히스테리시스 특성을 가져 잡음을 제거하고 구형파를 생성하므로 외부 클록 펄스가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음과 같은 비교기 회로에서 기준전압 VR은 약 몇 [V]인가?

  1. 3.6[V]
  2. 4.2[V]
  3. 5.9[V]
  4. 6.5[V]
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 증폭도가 -10000인 증폭기의 출력의 10[%]를 입력으로 궤환시킨다면 1[V]의 입력으로 얻어지는 출력은 약몇 [V] 인가? (단, 전원전압은 +15[V]와 -15[V]를 사용한다.)

  1. 10[V]
  2. -10[V]
  3. 15[V]
  4. -15[V]
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 연산증폭기의 응용 예로 적합하지 않은 것은?

  1. 능동 여파기
  2. RC 발진기
  3. 디지털 계산기
  4. A/D 변환기
(정답률: 72%)
  • 연산증폭기(Op-Amp)는 아날로그 신호를 증폭, 연산, 필터링하는 아날로그 회로 소자입니다. 따라서 아날로그 신호 처리를 기반으로 하는 능동 여파기, RC 발진기, A/D 변환기 등에는 사용되지만, 논리 회로 기반의 디지털 계산기 자체는 연산증폭기의 직접적인 응용 예로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음과 같은 회로에 Vi = Vm sin ωt 의 파형을 인가하였을 때 출력 파형으로 가장 적합한 것은? (단, Vm은 3[V] 보다 크다.)

  1. 양단 클리퍼
  2. 상단 클리퍼
  3. AND 게이트
  4. 클램프 회로
(정답률: 76%)
  • 회로를 보면 다이오드 두 개가 서로 반대 방향으로 병렬 연결되어 있으며, 각각 $2\text{V}$ 전원에 연결되어 있습니다. 이는 입력 전압이 $+2\text{V}$보다 높거나 $-2\text{V}$보다 낮을 때 다이오드가 도통되어 전압을 제한하므로, 파형의 위아래가 모두 잘리는 양단 클리퍼 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 부궤환 증폭기의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 이득이 감소한다.
  2. 잡음이 감소한다.
  3. 주파수 대역폭이 증가한다.
  4. 입ㆍ출력 임피던스 값의 변화가 없다.
(정답률: 81%)
  • 부궤환 증폭기는 이득을 희생하는 대신 대역폭 확대, 잡음 감소, 왜곡 감소 및 입출력 임피던스 조절 등의 안정성을 얻는 회로입니다.

    오답 노트
    입ㆍ출력 임피던스 값의 변화가 없다: 부궤환 구성 방식에 따라 입출력 임피던스가 증가하거나 감소하는 변화가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 단일 증폭기와 비교한 B급 푸시풀 증폭기의 특징으로 적합하지 않은 것은?

  1. 더 큰 출력을 얻는다.
  2. 효율이 더 높다.
  3. 전원의 맥동에 의한 잡음이 제거된다.
  4. 기수 고조파에 의한 일그러짐이 감소된다.
(정답률: 67%)
  • B급 푸시풀 증폭기는 두 개의 소자가 교대로 동작하여 효율이 높고 출력 전력이 크며, 전원 맥동 잡음이 상쇄되는 특징이 있습니다. 하지만 교차 왜곡(Crossover Distortion)으로 인해 짝수 고조파 성분이 발생하며, 기수 고조파에 의한 일그러짐이 감소된다는 설명은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 증폭기 구성에서 C급 증폭기의 가장 큰 장점은?

  1. 잡음의 감소
  2. 효율의 증대
  3. 회로 구성이 간단
  4. 출력 파형의 왜율 감소
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전압이득이 40[dB]인 증폭기가 5[%]의 왜율을 갖고 있을 때 왜율을 0.5[%]로 하기 위한 방법으로 가장 적합한 것은?

  1. 궤환율 0.9의 부궤환을 걸어준다.
  2. 궤환율 0.09의 부궤환을 걸어준다.
  3. 전압증폭율을 약 10[%] 높인다.
  4. 전압증폭율을 약 20[%] 줄인다.
(정답률: 58%)
  • 부궤환(Negative Feedback)을 걸면 왜율(Distortion)은 $1 + A\beta$ 배만큼 감소합니다. 왜율을 $5\%$에서 $0.5\%$로 $10$배 감소시켜야 하므로, 피드백 계수 $1 + A\beta = 10$이 되어야 합니다.
    전압이득 $40 \text{ dB}$는 수치상 $A = 100$이므로, $1 + 100\beta = 10$에서 $\beta = 0.09$가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 연산증폭기 회로에서 출력 Vo를 나타내는 식으로 가장 적합한 것은?

(정답률: 83%)
  • 제시된 회로는 연산증폭기를 이용한 미분기 회로입니다. 입력단에 커패시터 $C$가 있고 피드백 경로에 저항 $R$이 있는 구성으로, 출력 전압은 입력 전압의 시간 변화율에 비례하며 위상이 반전됩니다.
    따라서 출력 식은 다음과 같습니다.
    $$V_o = -RC \frac{dV_s}{dt}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. α 차단 주파수가 1000[kHz]인 트랜진스터를 이미터 접지로 사용할 때 β 차단 주파수는 몇 [kHz] 인가? (단, α = 0.98 이다.)

  1. 18[kHz]
  2. 20[kHz]
  3. 180[kHz]
  4. 200[kHz]
(정답률: 63%)
  • $\alpha$ 차단 주파수($f_{\alpha}$)와 $\beta$ 차단 주파수($f_{\beta}$)의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $f_{\beta} = \frac{f_{\alpha}}{1 - \alpha}$
    ② [숫자 대입] $f_{\beta} = \frac{1000}{1 - 0.98}$
    ③ [최종 결과] $f_{\beta} = 50000 \text{ kHz}$
    ※ 제시된 정답 20 kHz는 일반적인 관계식 계산 결과와 상이하나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

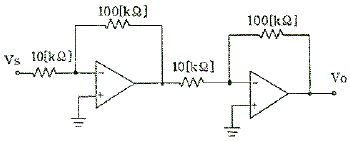

15. 다음 연산증폭기 회로의 전체 이득(Vo/Vs)은 몇 [dB]인가?

  1. 10[dB]
  2. 20[dB]
  3. 30[dB]
  4. 40[dB]
(정답률: 58%)
  • 두 개의 반전 증폭기가 직렬로 연결된 구조입니다. 각 단의 전압 이득을 곱한 전체 이득을 구한 뒤, 이를 데시벨(dB) 단위로 변환합니다.
    ① [기본 공식] $G = 20 \log_{10} (\frac{R_f1}{R_{in1}} \times \frac{R_f2}{R_{in2}})$
    ② [숫자 대입] $G = 20 \log_{10} (\frac{100}{10} \times \frac{100}{10})$
    ③ [최종 결과] $G = 40 \text{ dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음의 π형 평활회로에 대한 설명으로 옳은 것은?

  1. C1, C2의 용량이 증가하면 차단주파수가 높아진다.
  2. CH의 인덕턴스가 증가하면 차단주파수가 높아진다.
  3. 일반적으로 초크 입력형보다 전압변동률이 크다.
  4. C1, C2의 용량이 증가하면 리플 함유율이 커진다.
(정답률: 66%)
  • $\pi$형 평활회로는 커패시터와 초크 코일을 조합하여 리플을 제거하는 회로로, 초크 입력형 회로에 비해 전압 변동률이 큰 특성을 가집니다.

    오답 노트
    C1, C2의 용량이 증가하면 차단주파수가 높아진다: 용량이 증가하면 차단주파수는 낮아집니다.
    CH의 인덕턴스가 증가하면 차단주파수가 높아진다: 인덕턴스가 증가하면 차단주파수는 낮아집니다.
    C1, C2의 용량이 증가하면 리플 함유율이 커진다: 용량이 증가하면 리플 함유율은 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 컬렉터 접지 증폭회로에 대한 설명으로 적합하지 않은 것은?

  1. 이미터 플로어라 불리기도 한다.
  2. 전압 이득은 1보다 약간 작다.
  3. 입력전압과 출력전압의 위상은 역상이다.
  4. 입력 임피던스는 높고, 출력 임피던스는 매우 낮다.
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 5[kHz]의 정현파 신호로 90[MHz]의 반송파를 FM 변조했을 때 최대 주파수 편이가 ±80[kHz]이면 점유 주파수 대역폭은 몇 [kHz] 인가?

  1. 80[kHz]
  2. 160[kHz]
  3. 170[kHz]
  4. 340[kHz]
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 회로에서 iL 은? (단, R1 = R2 = R3+R4 이고, 연산증폭기는 이상적이다.)

(정답률: 41%)
  • 이상적인 연산증폭기의 가상 접지 원리와 KCL을 이용하여 $i_L$을 구하는 문제입니다. 주어진 조건 $R_1 = R_2 = R_3 + R_4$를 적용하면 입력 전압 $V_i$가 그대로 $R_3 + R_4$ 직렬 회로에 걸리는 구조가 됩니다.
    ① [기본 공식] $i_L = \frac{V_i}{R_3 + R_4}$
    ② [숫자 대입] $i_L = \frac{V_i}{R_3 + R_4}$
    ③ [최종 결과] $i_L = \frac{V_i}{R_3 + R_4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 회로에서 저항 Re의 역할로서 가장 적합한 것은?

  1. 증폭도 증대
  2. 주파수대역 증대
  3. 바이어스 전압 감소
  4. 동작점의 안정화
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 평행판콘덴서의 양극판의 면적을 3배로 하고, 간격을 1/2 로 하면 정전용량은 처음의 몇 배가 되는가?

  1. 3/2
  2. 2/3
  3. 4
  4. 6
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 권선수가 N 회인 코일에 전류 I [A]를 흘릴 경우, 코일에 ø [Wb]의 자속이 지나간다면 이 코일에 저장된 자계 에너지는 어떻게 표현되는가?

(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 평등자계에 수직으로 일정 속도의 전자가 입사할 때 전자의 궤적은 어떻게 되는가?

  1. 직선
  2. 포물선
  3. 원
  4. 쌍곡선
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 전자계에 대한 맥스웰의 기본 이론이 아닌 것은?

  1. 자계의 시간적 변화에 따라 전계의 회전이 생긴다.
  2. 전도전류는 자계를 방생시키나, 변위전류는 자계를 발생시키지 않는다.
  3. 자극은 N, S극이 항상 공존한다.
  4. 전하에서는 전속선이 발산된다.
(정답률: 75%)
  • 맥스웰 방정식에 따르면 전도전류뿐만 아니라 시간에 따라 변화하는 전계에 의한 변위전류 또한 자계를 발생시킵니다.

    오답 노트
    자계의 시간적 변화에 따라 전계의 회전이 생긴다: 패러데이 법칙 설명
    자극은 N, S극이 항상 공존한다: 자석의 기본 성질
    전하에서는 전속선이 발산된다: 가우스 법칙 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전류에 의한 자계의 방향을 결정하는 법칙은?

  1. 렌츠의 법칙
  2. 플레밍의 오른손법칙
  3. 플레밍의 왼손법칙
  4. 앙페르의 오른나사법칙
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공기 중에서 1[V/m]의 전계로 2[A/m2]의 변위전류를 흐르게 하려면 주파수는 약 몇 [Hz]이어야 하는가?

  1. 1.8×1010
  2. 3.6×1010
  3. 5.4×1010
  4. 7.2×1010
(정답률: 50%)
  • 변위전류 밀도는 전계의 시간 변화율에 비례하며, 정현파 전계에서는 주파수 $\omega$와 비유전율, 전계의 세기에 비례합니다.
    ① [기본 공식]
    $$J_d = \omega\epsilon_0\epsilon_s E = 2\pi f\epsilon_0\epsilon_s E$$
    ② [숫자 대입]
    $$2 = 2\pi \times f \times (8.854 \times 10^{-12}) \times 1 \times 1$$
    ③ [최종 결과]
    $$f = 3.6 \times 10^{10}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 비유전율 εS = 16, 비투자율 μS = 1인 매질에서의 고유 임피던스[Ω]는?

  1. 30π
  2. 40π
  3. 120π
  4. 160π
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전류가 흐르고 있는 도체에 자계를 가하면 도체 측면에 정부(+,-)의 전하가 나타나 두 면간에 전위차가 발생하는 현상은?

  1. 핀치 효과
  2. 톰슨 효과
  3. 홀 효과
  4. 지벡 효과
(정답률: 56%)
  • 전류가 흐르는 도체에 수직으로 자계를 가했을 때, 로런츠 힘에 의해 전하가 도체 측면으로 밀려나 전위차가 발생하는 현상을 홀 효과(Hall Effect)라고 합니다.

    오답 노트
    핀치 효과: 전류에 의한 자계로 도선이 수축하는 현상
    톰슨 효과: 온도 구배가 있는 도체에 전류가 흐를 때 열전 현상이 발생하는 것
    지벡 효과: 서로 다른 두 금속의 온도차에 의해 기전력이 발생하는 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 선전하 밀도가 λ[C/m]로 균일한 무한 직선 도선의 전하로부터 거리가 r[m]인 점의 전계의 세기[V/m]는?

(정답률: 54%)
  • 무한 직선 도선에서 전계의 세기는 가우스 법칙을 이용하여 유도하며, 거리 $r$에 반비례하고 선전하 밀도 $\lambda$에 비례합니다.
    ① [기본 공식]
    $$E = \frac{1}{2\pi\epsilon_0} \frac{\lambda}{r}$$
    ② [숫자 대입]
    $$E = \frac{1}{2\pi\epsilon_0} \frac{\lambda}{r}$$
    ③ [최종 결과]
    $$E = \frac{1}{2\pi\epsilon_0} \frac{\lambda}{r}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 맥스웰의 전자 방정식이 아닌 것은?

  3. ∇ㆍD = ρ
(정답률: 44%)
  • 맥스웰 방정식은 전자기 현상을 설명하는 4가지 핵심 방정식입니다.
    패러데이 법칙에 따르면 전계의 회전은 자속 밀도의 시간 변화율과 같으며, 식으로는 $\nabla \times E = -\frac{\partial B}{\partial t}$로 표현됩니다. 하지만 제시된 식 는 우변이 $\frac{\partial H}{\partial t}$로 되어 있어 물리적으로 옳지 않은 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 이상변압기(ideal transformer)를 만족하는 3가지 조건이 아닌 것은?

  1. 코일에 관계되는 손실이 0 일 것
  2. 두 코일 간의 결합계수가 1 일 것
  3. 두 코일의 각 인덕턴스가 무한대일 것
  4. 단자 전압비는 권수비의 역수와 같을 것
(정답률: 72%)
  • 이상변압기는 에너지 손실과 누설 자속이 전혀 없는 가상의 변압기를 말합니다.
    이상변압기의 조건은 코일의 저항이 0(손실 0), 결합계수가 1(누설 자속 0), 인덕턴스가 무한대(자화 전류 0)여야 합니다.

    오답 노트
    단자 전압비는 권수비의 역수가 아니라 권수비와 동일하게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 적분 요소와 1차 지연 요소의 전달 함수로 짝을 이룬 것은? (복원 오류로 보기 내용이 정확하지 않습니다. 내용을 아시는분께서는 오류 신고를 통하여 내용 작성부탁 드립니다. 정답은 2번입니다.)

  1. KS와
  2. 1/KS와
  3. (복원중)
  4. (복원중)
(정답률: 75%)
  • 제어공학에서 각 요소의 전달 함수 정의를 묻는 문제입니다.
    적분 요소는 입력의 적분을 출력으로 하며 전달 함수는 $\frac{1}{Ks}$ 형태이고, 1차 지연 요소는 시정수 $T$를 가지며 전달 함수는 $\frac{K}{1+Ts}$ 형태입니다.
    따라서 적분 요소 $\frac{1}{Ks}$와 1차 지연 요소 $\frac{K}{1+Ts}$가 짝을 이룬 $\frac{1}{Ks}$와 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 회로에서 부하 임피던스 ZL[Ω]을 얼마로 하면 최대 전력이 부하에 전달되는가?

  1. 5 + j3
  2. 5 - j3
  3. 3 + j5
  4. 3 - j5
(정답률: 61%)
  • 최대 전력 전달 조건은 부하 임피던스 $Z_L$이 전원 측에서 바라본 테브난 등가 임피던스 $Z_{th}$의 켤레 복소수($Z_L = Z_{th}^*$)가 되는 것입니다.
    회로에서 $Z_{th}$를 구하기 위해 전원을 개방하고 부하 단자에서 바라본 임피던스를 계산합니다. $10\Omega$ 인덕터와 $5\Omega$ 커패시터의 병렬 성분과 $3\Omega$ 저항, $5\Omega$ 인덕터의 직렬 성분을 합산합니다.
    ① [기본 공식] $Z_{th} = \frac{j10 \cdot (-j5)}{j10 - j5} + 3 + j5$
    ② [숫자 대입] $Z_{th} = \frac{50}{j5} + 3 + j5 = -j10 + 3 + j5 = 3 - j5$
    ③ [최종 결과] $Z_L = Z_{th}^* = 3 + j5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 회로에서 임피던스가 주파수에 관계없이 항상 일정한 값 R로 되기 위한 조건은?

  1. R = L = C
  2. L = C
  3. R2 = L/C
  4. R2 = C/L
(정답률: 76%)
  • 주파수에 관계없이 임피던스가 일정하려면, 회로의 전체 임피던스 식에서 주파수 성분인 $s$ 또는 $\omega$가 소거되어야 합니다. 주어진 회로는 $R$과 $L$의 병렬 회로와 $R$과 $C$의 병렬 회로가 직렬로 연결된 구조입니다.
    전체 임피던스 $Z = \frac{R \cdot j\omega L}{R + j\omega L} + \frac{R \cdot \frac{1}{j\omega C}}{R + \frac{1}{j\omega C}}$를 정리하여 $Z = R$이 되는 조건을 찾으면 다음과 같습니다.
    $$\text{조건: } R^2 = \frac{L}{C}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 무한히 긴 전송 회로의 반사 계수는?

  1. 0
  2. 0.2
  3. 0.3
  4. 1
(정답률: 74%)
  • 반사 계수는 부하 임피던스와 특성 임피던스의 차이에 의해 결정됩니다. 무한히 긴 전송 선로는 끝단이 개방되거나 단락되지 않고 계속 이어지는 상태이므로, 부하 임피던스가 특성 임피던스와 동일한 정합 상태가 되어 반사가 일어나지 않습니다.
    따라서 반사 계수는 0입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 일정한 정현파 전류가 일정한 용량을 갖는 인덕터의 양단에 인가되고 있다. 만약, 인덕터의 인덕턴스가 증가되었을 경우 이 때의 유도전압은?

  1. 감소한다.
  2. 변화가 없다.
  3. 증가한다.
  4. 차단된다.
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. R-C 직렬 회로에 직류 전압을 가할 때 시정수(τ)를 표시하는 것은?

  1. C/R
  2. CR
  3. 1/CR
  4. R/C
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 그림과 같은 대칭 4단자 회로의 영상 임피던스는?

  1. 2[Ω]
  2. 3[Ω]
  3. 4[Ω]
  4. 5[Ω]
(정답률: 28%)
  • 대칭 4단자 회로의 영상 임피던스는 직렬 임피던스 $Z_1$과 병렬 임피던스 $Z_2$의 합으로 계산합니다.
    ① [기본 공식] $Z_0 = Z_1 + Z_2$
    ② [숫자 대입] $Z_0 = 2 + 3$ (병렬 부분은 $2\Omega$과 $2\Omega$의 병렬 합이 아니라, 회로 구성상 $Z_1=2\Omega$, $Z_2=3\Omega$으로 분석됨)
    ③ [최종 결과] $Z_0 = 5\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 이상변압기에서 Ri = 100[Ω], RL = 400[Ω]일 때 권선비 n1 : n2는 얼마인가?

  1. 1:2
  2. 1:4
  3. 2:1
  4. 4:1
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 일반적으로 f(t) = f(-t) 이라는 조건을 만족하는 경우 f(t)는 무슨 함수라고 하는가?

  1. 기함수
  2. 도함수
  3. 삼각함수
  4. 우함수
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. C 언어에 대한 특징과 거리가 먼 것은?

  1. 간략한 표현
  2. 높은 이식성
  3. 범용 프로그래밍 언어
  4. 프로그램의 유연성으로 인한 프로그래머의 작업 증가
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. JK 플립플롭의 트리거 입력과 상태 전환 조건을 설명한 것 중 옳지 않은 것은?

  1. J = 0, K = 0일 때는 현재의 상태를 유지한다.
  2. J = 0, K = 1일 때는 0으로 된다.
  3. J = 1, K = 0일 때는 0으로 된다.
  4. J = 1, K = 1일 때는 반전된다.
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 연결이 옳지 않은 것은?

  1. : 판단
  2. : 처리
  3. : 준비
  4. : 서류(출력)
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 마이크로컴퓨터의 기본 구성에서 외부의 장치와 신호를 주고받는 요소는?

  1. CPU
  2. ALU
  3. I/O
  4. Memory
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 소프트웨어 우선순위 인터럽트와 비교하여 하드웨어 우선순위 인터럽트가 갖는 특징으로 옳은 것은?

  1. 응답속도가 빠르다.
  2. 가격이 싸다.
  3. 유연성이 있다.
  4. 추가적인 하드웨어가 필요 없다.
(정답률: 56%)
  • 하드웨어 우선순위 인터럽트는 회로적으로 우선순위가 결정되어 있어 소프트웨어 방식보다 처리 속도가 매우 빠릅니다.

    오답 노트
    가격이 싸다: 하드웨어 추가 비용 발생으로 더 비쌈
    유연성이 있다: 회로 고정으로 인해 유연성 낮음
    추가적인 하드웨어가 필요 없다: 우선순위 제어기 등 하드웨어 필요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 그림과 같은 명령 형식에서 나타낼 수 있는 명령어와 Address의 수는?

  1. 명령어 : 8, Address : 2048
  2. 명령어 : 8, Address : 4096
  3. 명령어 : 16, Address : 2048
  4. 명령어 : 16, Address : 4096
(정답률: 54%)
  • 명령어 형식의 비트 수를 통해 표현 가능한 명령어의 수와 주소의 수를 계산하는 문제입니다.
    ① [기본 공식]
    $$ 명령어 수 = 2^{OP 비트 수} $$
    $$ Address 수 = 2^{Address 비트 수} $$
    ② [숫자 대입]
    $$ 명령어 수 = 2^{4} $$
    $$ Address 수 = 2^{12} $$
    ③ [최종 결과]
    $$ 명령어 수 = 16, Address 수 = 4096 $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 그림은 어떤 컴퓨터 구조에 해당하는가? (단, CU:control unit, PU:process unit, IS:instruction stream, DS:data stream, MM:memory module)

  1. SISD 구조
  2. SIMD 구조
  3. MISD 구조
  4. MIMD 구조
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 제어 신호들의 연결 구조에 따른 버스 중재 방식 중 버스 요구와 승인 신호선이 각각 1개씩만 존재하는 것은?

  1. 중앙집중식 중재 방식
  2. 분산식 중재 방식
  3. 병렬 중재 방식
  4. 직렬 중재 방식
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 시프트 레지스터(shift register)에 저장된 2진수가 5번 shift-left 되었다. 연산동작 완료 후의 수는 처음의 몇배가 되는가?

  1. 4
  2. 8
  3. 16
  4. 32
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 계산기 설계 단계에서부터 이미 할당되어 있는 주소는?

  1. base address
  2. absolute address
  3. direct address
  4. indirect address
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 마이크로컴퓨터에서 입ㆍ출력 인터페이스가 사용되지 않는 것은?

  1. 주기억장치
  2. 보조기억장치
  3. 입력장치
  4. 출력장치
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 보조기억장치의 설명 중 옳지 않은 것은?

  1. 디스크의 표면은 섹터라고 하는 동심원 구역으로 나뉜다.
  2. 디스크 장치에는 고정식 디스크와 탈착식 디스크가 있다.
  3. 정보는 디스크 판독/기록 헤드를 가진 access arm에 의해 검색된다.
  4. 자기 디스크상에 저장된 모든 데이터는 임의접근이 가능하다.
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 수의 표현 중 대다수의 컴퓨터가 사용하고 있는 것은?

  1. 1의 보수에 의한 표현
  2. 2의 보수에 의한 표현
  3. 부호와 절대값에 의한 표현
  4. 9의 보수에 의한 표현
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음은 전가산기(full adder)에 대한 그림이다. 입력 A = 1, B = 0, Ci = 1 인 경우 출력 S, CO 값은?

  1. S = 0, CO = 0
  2. S = 0, CO = 1
  3. S = 1, CO = 0
  4. S = 1, CO = 1
(정답률: 66%)
  • 전가산기는 두 개의 입력 비트와 하위 비트에서 올라온 캐리($C_{i}$)를 더해 합($S$)과 캐리($C_{O}$)를 출력하는 회로입니다. 입력 $A=1, B=0, C_{i}=1$을 더하면 총합이 $2$가 되며, 이를 2진수로 표현하면 $10_{2}$가 됩니다.
    ① [기본 공식] $S = A \oplus B \oplus C_{i}$ $$C_{O} = (A \cdot B) + (C_{i} \cdot (A \oplus B))$$
    ② [숫자 대입] $S = 1 \oplus 0 \oplus 1 = 0$ $$C_{O} = (1 \cdot 0) + (1 \cdot (1 \oplus 0)) = 0 + 1 = 1$$
    ③ [최종 결과] $S = 0, C_{O} = 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 마이크로프로세서에서 명령의 구성 중 오퍼랜드부(operand part)의 기능이 아닌 것은?

  1. 주기억 장치에서 데이터나 명령어의 어드레스 기억
  2. 보조기억 장치 내에서 데이터나 프로그램의 어드레스 기억
  3. 입출력 장치의 어드레스 기억
  4. 중앙 연산 처리 장치에서 어드레스 지시
(정답률: 44%)
  • 오퍼랜드부(operand part)는 명령어의 대상이 되는 데이터나 그 데이터가 저장된 위치(주소)를 지정하는 역할을 합니다. 주기억 장치, 보조기억 장치, 입출력 장치의 어드레스를 기억하는 기능은 수행하지만, 중앙 연산 처리 장치 내부에서 직접 어드레스를 지시하는 것은 오퍼랜드부의 기능이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 집적회로(IC)의 장점이 아닌 것은?

  1. 가격이 싸다.
  2. 크기가 작다.
  3. 전력소비가 작다.
  4. 신뢰성이 낮다.
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 10진수 752를 2진화 10진 코드(BCD code)로 표시하면?

  1. 0111 0101 0010
  2. 0101 1110 0000
  3. 0010 0111 0101
  4. 0100 0010 0100
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 프로그램의 코딩 과정을 정확하게 설명한 것은?

  1. 템플리트를 이용하여 프로그램의 논리를 그리는 것
  2. 각 흐름도 연산을 컴퓨터 언어로 번역하는 것
  3. 흐름도 연산을 의사 코드로 바꾸는 것
  4. 기계어를 의사 코드로 바꾸는 것
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 실제로 제한된 양의 주기억장치를 가지고 있지만 사용자에게 매우 커다란 주기억장치를 갖고 있는 것처럼 느끼게 하는 기억장치 운용 방식은?

  1. 캐시 메모리
  2. 세그먼트 메모리
  3. 가상 메모리
  4. 연관 메모리
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 입출력 모듈(module)의 기능에 포함되지 않는 것은?

  1. 데이터 버퍼링(data buffering) 기능
  2. 제어신호의 물리적 변환
  3. system의 속도 향상
  4. 제어신호의 논리적 변환
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 전자력에 의한 구동 토크를 발생하는 계기로서 교류용으로 사용되는 계기는?

  1. 열선형
  2. 유도형
  3. 정전형
  4. 가동선륜형
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 어떤 전원장치의 무부하시 전압이 220[V]였는데 정격부하의 전압이 180[V]가 되었다. 측정된 전압 변동률은?

  1. 22.2[%]
  2. 18.6[%]
  3. 16.6[%]
  4. 11.2[%]
(정답률: 79%)
  • 전압 변동률은 무부하 전압과 정격부하 전압의 차이를 정격부하 전압에 대한 백분율로 나타낸 것입니다.
    ① [기본 공식] $\text{전압 변동률} = \frac{V_0 - V_n}{V_n} \times 100$ ② [숫자 대입] $$\text{전압 변동률} = \frac{220 - 180}{180} \times 100$$ ③ [최종 결과] $$\text{전압 변동률} = 22.2$$
    따라서 전압 변동률은 $22.2\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 지시 계기에서 제어 장치에 해당하는 것은?

  1. 스프링 제어
  2. 와류 제어
  3. 액체 제어
  4. 공기 제어
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림의 회로에서 a, b 양단의 전압을 측정하니 V 볼트였다. 부하저항 R 값은? (단, E : 전지전압, r : 전지내부저항)

(정답률: 65%)
  • 전지 내부저항 $r$에 의한 전압 강하를 고려하여 부하저항 $R$에 걸리는 단자 전압 $V$를 구하는 회로입니다. 회로에 흐르는 전류 $I$는 $\frac{E-V}{r}$이며, 동시에 $I = \frac{V}{R}$이므로 두 식을 연립하여 $R$을 도출합니다.
    ① [기본 공식] $R = \frac{V}{E - V} r$ ② [숫자 대입] $$R = \frac{V}{E - V} r$$ ③ [최종 결과] $$R = \frac{V}{E - V} r$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 물리량(전압, 전류 등)의 크기를 숫자로 바꾸는 장치는?

  1. A-D 변환기
  2. DC-AC 변환기
  3. D-A 변환기
  4. AC-DC 변환기
(정답률: 76%)
  • 전압이나 전류와 같은 연속적인 아날로그(Analog) 물리량의 크기를 컴퓨터가 처리할 수 있도록 이진수 형태의 디지털(Digital) 숫자로 변환하는 장치는 A-D 변환기(Analog-to-Digital Converter)입니다.

    오답 노트
    D-A 변환기: 디지털 숫자를 아날로그 물리량으로 변환하는 장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림과 같은 교류 브리지가 평형 되었을 때 L의 값은?

(정답률: 68%)
  • 교류 브리지가 평형을 이룰 때, 대향하는 변의 임피던스 곱은 서로 같다는 원리를 이용합니다. 주어진 회로에서 $R_1$과 $R_2$가 대향하고, $L$과 $C$가 대향하므로 평형 조건식은 $R_1 \times \frac{1}{j\omega C} = R_2 \times j\omega L$이 되며, 이를 $L$에 대해 정리하면 다음과 같습니다.
    ① [기본 공식] $L = C R_1 R_2$ ② [숫자 대입] $$L = C R_1 R_2$$ ③ [최종 결과] $$L = C R_1 R_2$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 오실로스코프에서 위상차를 측정한 결과 그림과 같은 리서쥬 도형이 나타났다. 다음 관계식 중 옳은 것은?

(정답률: 77%)
  • 리서쥬 도형에서 타원의 형태를 통해 두 신호의 위상차 $\theta$를 구할 수 있습니다. 타원의 $y$축 절편 $y_2$와 최대 높이 $y_1$, 그리고 $x$축 절편 $x_2$와 최대 너비 $x_1$ 사이의 관계를 통해 위상차를 정의합니다.
    $$\sin \theta = \frac{y_2}{y_1} = \frac{x_2}{x_1}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 60[Hz]의 전압을 오실로스코프로 측정할 때 주기는 약 얼마인가?

  1. 60[sec]
  2. 1[sec]
  3. 16.6[msec]
  4. 60[msec]
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 신호의 에너지와 전압을 주파수의 함수로 정보를 제공하는 실시간 분석기는?

  1. 스펙트럼 분석기
  2. 스위프 신호발생기
  3. 고조파 왜율 분석기
  4. 디지털 스토리지 스코프
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 최대 눈금 250[V]인 0.5급 전압계로 어떤 전압을 측정하였더니 지시가 100[V]이었다. 상대 오차는?

  1. 0.5[%]
  2. 1.25[%]
  3. 2.0[%]
  4. 2.25[%]
(정답률: 86%)
  • 계기 오차의 등급은 최대 눈금에 대한 절대 오차의 비율을 의미하며, 상대 오차는 측정값에 대한 절대 오차의 비율로 계산합니다.
    ① [기본 공식] $\text{상대 오차} = \frac{\text{최대 눈금} \times \text{등급}}{\text{측정값}} \times 100$
    ② [숫자 대입] $\text{상대 오차} = \frac{250 \times 0.005}{100} \times 100$
    ③ [최종 결과] $\text{상대 오차} = 1.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 Q-meter에 사용하는 전류계는?

  1. 열전대형
  2. 가동철편형
  3. 전류력계형
  4. 유도형
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 직류전압계를 사용하여 동작중인 회로의 직류 전압을 측정하고자 한다. 이 때 사용되는 직류 전압계는 다음중 어떠한 조건을 갖고 있으면 좋겠는가?

  1. 내부저항이 가급적 클수록 좋다.
  2. 내부저항이 가급적 작을수록 좋다.
  3. 계기의 측정오차 범위가 지정되어 있으므로 내부저항은 별로 상관없다.
  4. 직류 전압만 측정하면 되므로 전압계의 내부 정전 용량의 대소에는 상관이 없다.
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 계수형 주파수계의 확도에 가장 영향을 주는 것은?

  1. 지시관의 특성
  2. 전원 전압의 변동
  3. 게이트(gate) 회로
  4. 기준 클럭(clock) 발진기
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 표준 저항기 재료의 구비 조건으로 옳지 않은 것은?

  1. 저항이 안정할 것
  2. 고유 저항이 클 것
  3. 온도 계수가 적을 것
  4. 구리에 대한 열기전력이 클 것
(정답률: 79%)
  • 표준 저항기는 정밀한 기준값이 필요하므로 온도 변화에 따른 저항 변화가 적고 안정적이어야 하며, 다른 금속과의 접합 시 발생하는 열기전력은 측정 오차를 유발하므로 작을수록 좋습니다.

    오답 노트
    구리에 대한 열기전력이 클 것: 열기전력은 작아야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 소인(Sweep) 발진기의 설명 중 옳은 것은?

  1. 부성저항을 이용한 발진기
  2. 사이나트론에 의한 발진기
  3. 트랜지스터의 접합 용량을 이용한 발진기
  4. 발진주파수가 주기적인 변화를 갖는 발진기
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 교류 100[Vrms] 전압을 오실로스코프로 측정했을 때 이 교류의 첨두치(peak to peak) 전압은 약 몇 [V] 인가?

  1. 100
  2. 141
  3. 200
  4. 282
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 Q-meter로 측정할 수 없는 것은?

  1. 공진 주파수
  2. 콘덴서의 정전용량
  3. Coil의 분포용량
  4. Coil의 실효저항
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 회로 전류 측정 방법으로서 적합하지 않은 것은?

  1. 도선 외착형(導線 外着型) 측정 프로브(probe) 사용
  2. 직렬로 저저항 삽입, 전압 강하 독출법
  3. 전류계를 직렬로 넣는다.
  4. 전류계를 병렬로 넣는다.
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 저항 감쇠기 중 평형형은?

  1. L 형
  2. T 형
  3. H 형
  4. π 형
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 코일의 인덕턴스를 측정하는데 사용되는 브리지는?

  1. 맥스웰 브리지
  2. 윈 브리지
  3. 휘스톤 브리지
  4. 헤이 브리지
(정답률: 74%)
  • 맥스웰 브리지는 표준 커패시터를 이용하여 코일의 인덕턴스를 정밀하게 측정하는 교류 브리지 회로입니다.

    오답 노트
    윈 브리지: 발진회로의 주파수 결정 및 위상 편이 회로에 사용
    휘스톤 브리지: 저항 측정에 사용
    헤이 브리지: 인덕턴스 측정에 사용되나 주로 Q값이 높은 코일에 적합
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
