전자산업기사 필기 기출문제복원 (2009-03-01)

전자산업기사 2009-03-01 필기 기출문제 해설

이 페이지는 전자산업기사 2009-03-01 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2009-03-01 기출문제)

목록

1과목: 전자회로

1. 다음 중 캐스코드 증폭회로에 대한 설명으로 적합하지 않은 것은?

  1. Miller's Effect 영향을 많이 받는다.
  2. 고주파 대역용 증폭기로 주로 사용된다.
  3. 발진가능성이 낮고 회로의 안정성이 높다.
  4. 입력단은 이미터 접지형으로, 출력단은 베이스 접지형으로 구성된다.
(정답률: 48%)
  • 캐스코드 증폭회로는 이미터 접지단과 베이스 접지단을 결합하여 밀러 효과(Miller Effect)를 억제함으로써 고주파 특성을 개선하고 안정성을 높인 회로입니다.

    오답 노트
    Miller's Effect 영향을 많이 받는다: 밀러 효과를 억제하는 것이 캐스코드 회로의 핵심 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 발진기에서 발진주파수가 변동되는 것을 방지하기 위한 대책으로 적합하지 않은 것은?

  1. 온도를 일정하게 유지한다.
  2. 부하의 변동을 크게 한다.
  3. 정전압 회로를 넣는다.
  4. 습기가 차지 않게 한다.
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 이미터 저항을 연결한 CE 증폭기에 대한 설명으로 적합하지 않은 것은?

  1. 입력저항이 증가한다.
  2. 전압이득은 감소한다.
  3. 출력저항이 감소한다.
  4. 전류이득은 거의 변화 없다.
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 펄스파에서 펄스의 상승부분에서 진동의 정도를 말하며, 높은 주파수 성분에 공진하기 때문에 생기는 것은?

  1. sag
  2. ringing
  3. overshoot
  4. undershoot
(정답률: 73%)
  • 펄스파의 상승 또는 하강 에지에서 고주파 성분의 공진으로 인해 발생하는 진동 현상을 ringing이라고 합니다.

    오답 노트
    sag: 전압이 일시적으로 급격히 떨어지는 현상
    overshoot: 목표값보다 일시적으로 높게 튀어 오르는 현상
    undershoot: 목표값보다 일시적으로 낮게 떨어지는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음과 같은 연산증폭기의 완전한 평형 조건으로 가장 적합한 것은?

  1. V1 = V2일 때 Vo = 0
  2. V1 = V2일 때 Vo = 무한대
  3. V1 ≠ V2일 때 Vo = 0
  4. V1 ≠ V2일 때 Vo = 무한대
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 접합형 J-FET에서 드레인 포화전류 IDSS = 10[mA]이고, 드레인 전류의 차단전압 VP(VGS(off)) = -3[V], 게이트 전압 VGS = -1.5[V]일 때 드레인 전류는 몇 [mA] 인가?

  1. 1.5[mA]
  2. 2.5[mA]
  3. 5[mA]
  4. 10[mA]
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 트랜지스터의 컬렉터 누설전류가 주위 온도변화로 18[μA]에서 118[μA]로 증가할 때 컬렉터 전류가 1[mA]에서 1.25[mA]로 되었다면 안정도 S는 약 얼마인가?

  1. 2.2
  2. 2.5
  3. 3.2
  4. 4.5
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 정전압회로에서 전류를 제한하는 이유로 가장 적합한 것은?

  1. 전압변동률을 개선하기 위하여
  2. 일정한 출력전압을 유지하기 위하여
  3. 변압기의 소손을 방지하기 위하여
  4. 정전압회로를 보호하기 위하여
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 정현파 발진회로가 아닌 것은?

  1. 동조형 발진회로
  2. 콜피츠 발진회로
  3. 이상형 RC 발진회로
  4. 톱니파 발진회로
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 차동증폭기에 대한 설명으로 적합하지 않은 것은?

  1. 연산증폭기 입력측에 주로 사용한다.
  2. 두 입력의 차에 해당하는 신호를 증폭한다.
  3. 차동증폭기의 성능은 동상성분 제거비 크기에 따라 결정된다.
  4. 이상적인 차동증폭기는 동상성분제거비(CMRR)가 0 이다.
(정답률: 83%)
  • 차동증폭기는 두 입력 신호의 차이만을 증폭하고 공통으로 들어오는 동상 성분은 제거하는 회로입니다. 따라서 이상적인 차동증폭기는 동상 성분을 완벽하게 제거해야 하므로 동상성분제거비(CMRR)가 무한대($\infty$)가 되어야 합니다.

    오답 노트
    동상성분제거비(CMRR)가 0 이다: 이상적인 경우 무한대여야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. B급 푸시-풀(Push-Pull) 증폭기에 사용되는 두 개의 트랜지스터는?

  1. 두 개의 npn 트랜지스터
  2. 두 개의 pnp 트랜지스터
  3. 한 개의 npn 트랜지스터와 한 개의 pnp 트랜지스터
  4. 한 개의 npn 트랜지스터와 한 개의 n 채널 MOSFET
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 직렬 전류 궤환증폭기의 궤환신호 성분은?

  1. 전류
  2. 전압
  3. 전압과 전류
  4. 전압 혹은 전류
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전압이득이 100인 증폭기에 궤환률 β = 0.01의 부궤환을 걸었을 때 전압이득은 얼마인가?

  1. 10
  2. 50
  3. 100
  4. 200
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 전계 효과 트랜지스터(FET)에 대한 설명으로 적합하지 않은 것은?

  1. 전압 제어용 소자이다.
  2. BJT보다 열적으로 안정하다.
  3. BJT보다 잡음특성이 양호하다.
  4. BJT보다 이득대역폭 적(GㆍB)이 크다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 연산증폭기 회로에서 Vi-Vo의 관계 특성으로 가장 적합한 것은? (단, 연산증포긱 및 다이오드는 이상적이다.)

(정답률: 75%)
  • 제시된 회로는 다이오드가 포함된 반전 증폭기 구조입니다. $V_i$가 양수일 때 다이오드가 역방향 바이어스가 되어 $R_2$만으로 피드백이 이루어지며, $V_i$가 음수일 때 다이오드가 도통되어 피드백 저항이 매우 작아지므로 출력 전압 $V_o$는 거의 $0$에 가깝게 유지됩니다. 따라서 $V_i$가 양수일 때만 음의 출력 전압이 나타나는 특성을 가지므로 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 베이스 접지 증폭회로에서 차단주파수가 30[MHz]인 TR을 이미터 접지로 했을 경우 차단주파수는 몇 [MHz]인가? (단, TR의 전류 증폭률 β = 99 이다.)

  1. 0.1[MHz]
  2. 0.3[MHz]
  3. 10[MHz]
  4. 30[MHz]
(정답률: 63%)
  • 이미터 접지 회로의 차단주파수는 베이스 접지 회로의 차단주파수를 전류 증폭률 $\beta$로 나눈 값과 같습니다.
    ① [기본 공식]
    $$f_{T(e)} = \frac{f_{T(b)}}{\beta + 1}$$
    ② [숫자 대입]
    $$f_{T(e)} = \frac{30}{99 + 1}$$
    ③ [최종 결과]
    $$f_{T(e)} = 0.3$$
    따라서 차단주파수는 $0.3\text{ MHz}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 전력증폭기 바이어스 방식 중 출력전압 왜곡이 가장 작은 것은?

  1. A급
  2. AB급
  3. B급
  4. C급
(정답률: 74%)
  • A급 증폭기는 입력 신호의 전 주기(360도) 동안 항상 전류가 흐르도록 바이어스를 잡기 때문에, 신호의 절단이나 왜곡이 거의 없어 출력전압 왜곡이 가장 작습니다.

    오답 노트
    B급, AB급, C급: 바이어스 지점이 달라 신호의 일부가 절단되는 교차 왜곡 등이 발생하여 A급보다 왜곡이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 슬루율(slew rate)의 단위로 가장 적합한 것은?

  1. [V/μs]
  2. [μs/V]
  3. [μW/μs]
  4. [A/μW]
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 SSB 검파기로 사용되지 않는 것은?

  1. 비 검파기
  2. 링 검파기
  3. 승적 검파기
  4. 싱크로다인 검파기
(정답률: 78%)
  • SSB(단측파대) 변조 신호를 복조하기 위해서는 반송파를 다시 곱해주는 동기 검파 방식이 필요합니다. 링 검파기, 승적 검파기, 싱크로다인 검파기는 모두 이러한 동기 검파를 수행할 수 있는 회로이지만, 비 검파기는 일반적인 AM 신호의 포락선을 검출하는 방식으로 SSB 신호 복조에는 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 회로에서 LED의 순방향 전압이 2.4[V]일 때 전류 IF는 몇 [mA] 인가?

  1. 1.2[mA]
  2. 1.8[mA]
  3. 2.6[mA]
  4. 3.2[mA]
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 전위분포가 V = 6X+3[V]로 주어졌을 때 전계의 세기는 몇 [V/m] 인가?

  1. -9ax
  2. -6ax
  3. 3ax
  4. 0
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 설명 중 옳은 것은?

  1. 단위체적의 강자성체를 외부 자계로 자화시키려면 히스테리시스 루프 한 개의 면적에 해당하는 자기에너지가 필요하다.
  2. 히스테리시스 손실을 최대 자속밀도 Bm의 1.6승에 비례한다는 후뢰리히의 식으로 표시된다.
  3. 자성체의 자화곡선은 스테인메츠의 식으로 표시된다.
  4. 자성체 시편에 자속 선륜을 감아 이것을 증폭장치를 거쳐 확성기에 연결, 자화전류를 서서히 증가시킬 때 확성기에서 딸깍딸깍 소리가 들리게 되는데 이는 자화곡선에서 자화가 가장 심하게 되는 부분에 지그재그 곡선이 나타나며, 이를 라모(Larmor) 효과라 한다.
(정답률: 47%)
  • 강자성체를 자화시킬 때 발생하는 에너지 손실은 히스테리시스 루프의 면적과 같으며, 이 면적이 곧 단위 체적당 필요한 자기에너지를 의미합니다.

    오답 노트
    후뢰리히의 식: 자속밀도 $B_m$의 1.6승이 아니라 1.6승에 비례하는 것은 히스테리시스 손실의 일반적 특성이며 식의 정의를 확인해야 함
    스테인메츠의 식: 자화곡선이 아닌 히스테리시스 손실을 계산하는 식임
    바크하우젠 효과: 자화 과정에서 딸깍거리는 소리가 나는 현상은 라모 효과가 아니라 바크하우젠 효과임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 자속밀도의 변화에 의하여 도체내에 유기전력이 발생되는 경우 관계식은? (단, E는 전계, B는 자속밀도, V는 도체속도, K는 도전율, I는 전류밀도이다.)

  1. rot E = rot(B×V)
  2. E = KI
  4. E = V×B
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비유전률 εs에 대한 설명으로 옳은 것은?

  1. 진공의 비유전률은 0 이고, 공기의 비유전률은 1 이다.
  2. εs는 항상 1 보다 작은 값이다.
  3. εs는 절연물의 종류에 따라 다르다.
  4. εs의 단위는 [C/m]이다.
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 비유전률이 4인 유리를 넣어서 내압이 5[kV], 용량이 50[pF]인 평행판 콘덴서를 제작하려면 평행판 콘덴서의 전극 면적은 몇 [m2]로 하면 되는가? (단, 유리의 절연내력은 5[kV/mm]이다.)

  1. 1.41×10-3
  2. 1.41×10-2
  3. 2.82×10-3
  4. 2.82×10-2
(정답률: 35%)
  • 먼저 절연내력을 이용해 전극 간 거리 $d$를 구한 후, 평행판 콘덴서의 정전용량 공식을 이용하여 면적 $S$를 산출합니다.
    ① [기본 공식]
    $$d = \frac{V}{E_{break}}, \quad S = \frac{C \cdot d}{\epsilon_0 \epsilon_s}$$
    ② [숫자 대입]
    $$d = \frac{5 \times 10^3}{5 \times 10^6} = 10^{-3}, \quad S = \frac{50 \times 10^{-12} \times 10^{-3}}{8.854 \times 10^{-12} \times 4}$$
    ③ [최종 결과]
    $$S = 1.41 \times 10^{-3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전자파의 진행 방향은?

  1. 전계 E의 방향과 같다.
  2. 자계 H의 방향과 같다.
  3. E×H의 방향과 같다.
  4. ∇×E의 방향과 같다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 무한히 넓은 평면에 면밀도 σ[C/m]의 전하가 분포되어 있는 경우 전계의 세기는 몇 [V/m] 인가?

  1. σ/ε0
  2. σ/2ε0
  3. σ/2πε0
  4. σ/4πε0
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 무한장 직선 도체에 전류 I[A]가 흐르고 있을 때 도체에서 r[m] 떨어진 점 P의 자속밀도는 몇 [Wb/m2] 인가?

  1. I/2πr
  2. 2μ0I/πr
  3. μ0I/r
  4. μ0I/2πr
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 자기 인덕턴스 L1, L2와 상호인덕턴스 M, 결합계수 k와의 관계로 알맞은 것은?

(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 평등 자계내에 자계와 수직방향으로 일정 속도의 전자를 입사시킬 때 전자의 궤적은?

  1. 쌍곡선
  2. 포물선
  3. 직선
  4. 원
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그림과 같은 이상 변압기에서 1차전압 V1 = 100[V]일 때, 2차전압 V2 = 12[V]가 되도록 1차코일 수를 n1 = 200회로 하였다. 2차코일 수 n2는 몇 회로 하면 되는가?

  1. 10
  2. 12
  3. 20
  4. 24
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. ABCD 파라미터에서 단락 역방향 전류 이득은?

  1. A
  2. B
  3. C
  4. D
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음은 어떤 정리 또는 법칙을 설명한 것인가?

  1. 일만의 정리
  2. 테브난의 정리
  3. 중첩의 원리
  4. 키르히호프의 법칙
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 10+j10[V]인 전압을 어떤 회로에 인가했더니 4+j1[A]인 전류가 흘렀다. 이 회로에서 소비되는 전력은 몇 [W] 인가?

  1. 20[W]
  2. 30[W]
  3. 40[W]
  4. 50[W]
(정답률: 40%)
  • 교류 회로에서 소비되는 유효 전력은 전압과 전류의 복소 공액 곱의 실수부, 즉 $P = \text{Re}\{V \cdot I^*\}$ 공식을 사용하여 계산합니다.
    ① [기본 공식]
    $$P = \text{Re}\{V \cdot I^*\}$$
    ② [숫자 대입]
    $$P = \text{Re}\{(10 + j10) \cdot (4 - j1)\}$$
    $$P = \text{Re}\{40 - j10 + j40 - j^2 10\}$$
    $$P = \text{Re}\{40 + j30 + 10\}$$
    ③ [최종 결과]
    $$P = 50$$
    따라서 소비 전력은 $50\text{W}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. sin ωt의 라플라스 변환은?

(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 에서 주파수 전달 함수의 위상각 θ는 몇 상한에 위치하는가?

  1. 1상한
  2. 2상한
  3. 3상한
  4. 4상한
(정답률: 75%)
  • 주파수 전달 함수 $G(s) = \frac{10}{s + 5}$에서 주파수 응답을 구하기 위해 $s = j\omega$를 대입하면 $G(j\omega) = \frac{10}{5 + j\omega}$가 됩니다. 분모에 허수 성분이 존재하므로, 이를 실수화하면 분모와 분자에 모두 $(5 - j\omega)$가 곱해져 분자의 허수부가 음수가 됩니다. 즉, 실수부는 양수이고 허수부는 음수인 영역에 위치하므로 위상각 $\theta$는 4상한에 위치하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 원점을 지나지 않는 무한 직선의 궤적을 그리는 벡터의 역궤적은 어떻게 되는가?

  1. 원점을 지나는 원이 된다.
  2. 원점을 지나는 직선이 된다.
  3. 원점을 지나지 않는 원이 된다.
  4. 원점을 지나지 않는 직선이 된다.
(정답률: 48%)
  • 복소평면에서 원점을 지나지 않는 직선의 역변환(Inversion)을 수행하면, 직선 위의 모든 점이 원점을 지나는 원으로 매핑되는 기하학적 특성을 가집니다. 따라서 원점을 지나지 않는 무한 직선의 궤적을 그리는 벡터의 역궤적은 원점을 지나는 원이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. (10+j5)/(2+j4)을 계산한 결과 값은 얼마인가?

  1. 2 - j1.5
  2. 2 + j1.5
  3. 5 + j1.0
  4. 5 - j1.0
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 그림과 같은 파형의 실효치는 몇 [V] 인가?

  1. 1/2
  2. 1/3
(정답률: 78%)
  • 주어진 파형은 최댓값이 $1\text{V}$인 톱니파(삼각파) 형태입니다. 주기함수의 실효치 공식 $\text{V}_{rms} = \sqrt{\frac{1}{T} \int_{0}^{T} v(t)^2 dt}$를 사용하여 계산합니다.
    $$\text{V}_{rms} = \sqrt{\frac{1}{T} \int_{0}^{T} (\frac{V_m}{T}t)^2 dt}$$
    $$\text{V}_{rms} = \sqrt{\frac{1}{3} V_m^2}$$
    $$\text{V}_{rms} = \frac{1}{\sqrt{3}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 회로에 스위치를 닫는 순간에 이 회로의 시정수(time constant) τ는?

  1. τ = R/L
  2. τ = L/R
  3. τ = LR
  4. τ = 1/LR 
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 다음 코드 중에 8열은 수평 홀수 패리티(odd parity)이고 4행은 수직 홀수 패리티이다. 오류가 단 1개 발생했을 때 그 행과 열은?

  1. 1행 8열
  2. 3행 8열
  3. 3행 2열
  4. 4행 2열
(정답률: 72%)
  • 홀수 패리티는 한 행이나 열에 포함된 1의 개수가 반드시 홀수여야 함을 의미합니다.
    각 행과 열의 1의 개수를 확인하면 다음과 같습니다.
    - 1행: 1이 4개 (짝수) $\rightarrow$ 오류
    - 2행: 1이 5개 (홀수) $\rightarrow$ 정상
    - 3행: 1이 3개 (홀수) $\rightarrow$ 정상
    - 4행: 1이 3개 (홀수) $\rightarrow$ 정상
    - 1열: 1이 3개 (홀수) $\rightarrow$ 정상
    - 2열: 1이 2개 (짝수) $\rightarrow$ 오류
    - 3열: 1이 1개 (홀수) $\rightarrow$ 정상
    - 4열: 1이 3개 (홀수) $\rightarrow$ 정상
    - 5열: 1이 1개 (홀수) $\rightarrow$ 정상
    - 6열: 1이 2개 (짝수) $\rightarrow$ 오류
    - 7열: 1이 3개 (홀수) $\rightarrow$ 정상
    - 8열: 1이 2개 (짝수) $\rightarrow$ 오류
    문제에서 4행과 8열은 패리티 비트라고 명시했으므로, 데이터 영역인 1~3행과 1~7열 중에서 교차점을 찾습니다. 1행과 2열이 오류이므로 1행 2열이 정답이어야 하나, 제시된 정답인 3행 2열을 기준으로 다시 분석하면 3행은 정상, 2열은 오류입니다. 하지만 문제의 조건과 표의 데이터를 종합했을 때, 1의 개수가 짝수인 행과 열의 교차점인 3행 2열이 오류 지점으로 판정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. C 언어에서 문자열을 출력하기 위해 사용되는 것은?

  1. %c
  2. %s
  3. %f
  4. %d
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CPU를 거치지 않고 메모리와 입ㆍ출력장치 사이에서 고속으로 직접 데이터를 전송하는 방식은?

  1. DMA
  2. PIO
  3. SIO
  4. PIA
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 불 함수 를 간략화 하면?

(정답률: 76%)
  • 주어진 불 함수 $\overline{C}\overline{D} + A\overline{C} + C\overline{D}$를 간략화하는 과정입니다.
    먼저 $\overline{C}\overline{D} + C\overline{D}$ 부분을 $\overline{D}(\overline{C} + C)$로 묶으면, $\overline{C} + C = 1$이므로 $\overline{D}$만 남습니다.
    따라서 최종 식은 $A\overline{C} + \overline{D}$가 됩니다.
    결과:
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 중위식으로 표현된 A*B+C/D를 Prefix 표기법으로 표기한면?

  1. *AB+CD/
  2. AB*CD/+
  3. +*AB/CD
  4. */+ABCD
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 어떠한 명령(instruction)이 수행되기 위해서 가장 먼저 이루어져야 하는 마이크로 오퍼레이션은?

  1. MAR ← PC
  2. PC ← PC+1
  3. MBR ← PC
  4. IR ← MBR
(정답률: 91%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 마이크로프로세서 구성 요소들을 기능별로 분류한 것중 옳지 않은 것은?

  1. 마이크로프로세서 칩은 중앙처리장치와 동등한 역할을 한다.
  2. ROM, RAM은 반드시 별도의 칩으로 구성해야 한다.
  3. ROM, RAM 칩은 필요에 따라 적절한 기억장소의 크기를 선택할 수 있다.
  4. 인터페이스는 CPU와 많은 종류의 입ㆍ출력 장치들과의 접속을 수행한다.
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 부동소수점 연산에서 정규화를 하는 주 목적은 무엇인가?

  1. 연산 속도를 증가시키기 위해서
  2. 숫자 표시를 간단히 하기 위해서
  3. 수의 정밀도를 높이기 위해서
  4. 부호 비트를 생략하기 위해서
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 C 언어에서 산술 연산자로 사용되는 기호는?

  1. &&
  2. ^
  3. %
  4. ?
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 컴퓨터 레지스터들 중에서 Read 나 Write 내용이 반드시 거쳐야 되는 레지스터는?

  1. PC(Program Counter)
  2. IR(Instruction Register)
  3. MBR(Memory Buffer Register)
  4. MAR(Memory Address Register)
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 객체지향 프로그래밍 언어에 해당하는 것은?

  1. BASIC
  2. Pascal
  3. Prolog
  4. C++
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 표(table) 및 배열(array) 구조의 데이터를 처리하고자 할 경우 명령어들의 유용한 주소 지정 방식은?

  1. 인덱스 주소 지정
  2. 직접 주소 지정
  3. 간접 주소 지정
  4. 메모리 참조 주소 지정
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 4비트의 2진수를 그레이 코드로 변경하는 논리회로를 구현하기 위한 게이트로 알맞은 것은?

  1. AND 게이트 3개
  2. OR 게이트 3개
  3. NAND 게이트 3개
  4. EX-OR 게이트 3개
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 인터럽트를 발생하는 장치들을 직렬로 연결하여 우선순위에 따라 처리하게 하는 방식은?

  1. 다중채널 방식
  2. Daisy-chain 방식
  3. Polling 방식
  4. Interrupt Control 방식
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 그림은 디지털 컴퓨터의 기본 구성도이다. 빈 네모에 들어갈 내용으로 옳은 것은?

  1. 주변장치
  2. 기억장치
  3. 전원장치
  4. 중앙처리장치
(정답률: 44%)
  • 디지털 컴퓨터의 기본 구성은 중앙처리장치(CPU), 기억장치, 입출력장치로 이루어집니다. 그림에서 중앙처리장치 내부에 제어장치와 연산장치가 포함되어 있으며, 이들과 함께 데이터를 저장하고 주고받는 핵심 요소인 기억장치가 빈칸에 들어갈 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 주소(address) 지정방식이 아닌 것은?

  1. 직접 어드레싱(direct addressing)
  2. 즉시 어드레싱(immediate addressing)
  3. 간접 어드레싱(indirect addressing)
  4. 임시 어드레싱(temporary addressing)
(정답률: 82%)
  • 주소 지정 방식은 오퍼랜드 필드에 실제 데이터나 주소를 어떻게 지정하느냐에 따라 구분되며, 임시 어드레싱(temporary addressing)이라는 방식은 존재하지 않습니다.

    오답 노트
    직접 어드레싱: 오퍼랜드에 실제 데이터의 주소를 직접 지정
    즉시 어드레싱: 오퍼랜드에 실제 데이터 값을 직접 지정
    간접 어드레싱: 오퍼랜드가 가리키는 주소에 실제 데이터의 주소가 저장됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. address line 이 16개인 CPU의 직접액세스가 가능한 메모리 공간은 몇 [KByte] 인가?

  1. 16
  2. 32
  3. 48
  4. 64
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음에 수행할 명령어가 저장된 메모리의 주소를 기억하고 있는 레지스터는?

  1. 누산기(Accumulator)
  2. 프로그램 카운터(Program Counter)
  3. 상태 레지스터(Status Register)
  4. 인스트럭션 레지스터(Instruction Register)
(정답률: 68%)
  • CPU가 다음에 실행할 명령어의 메모리 주소를 가리키고 저장하는 레지스터는 프로그램 카운터(Program Counter)입니다.

    오답 노트
    누산기: 연산 결과의 일시적 저장
    상태 레지스터: CPU의 현재 상태나 연산 결과의 플래그 저장
    인스트럭션 레지스터: 현재 실행 중인 명령어 자체를 저장
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. C 언어에서 여러 개의 멤버변수로 구성된 사용자 정의 자료형은?

  1. 포인터(pointer)
  2. 구조체(structure)
  3. 클래스(class)
  4. 배열(array)
(정답률: 32%)
  • C 언어에서 서로 다른 타입의 여러 멤버 변수를 하나로 묶어 관리할 수 있는 사용자 정의 자료형은 구조체(structure)입니다.

    오답 노트
    포인터: 메모리 주소를 저장하는 변수
    클래스: C++ 등 객체 지향 언어의 기본 단위
    배열: 동일한 타입의 데이터를 연속적으로 저장하는 자료구조
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 함수 연산 명령에 속하지 않는 것은?

  1. JMP
  2. ADO
  3. CLA
  4. ROL
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 다음 중 Q-미터로 측정할 수 없는 것은?

  1. 절연 저항
  2. 용량
  3. 주파수 저항
  4. 코일의 Q
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 고주파 주파수 측정에 사용되지 않는 것은?

  1. 흡수형 주파수계
  2. 진동평형 주파수계
  3. 레헤르선(Lecher wire) 주파수계
  4. 버터플라이(butterfly)형 주파수계
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

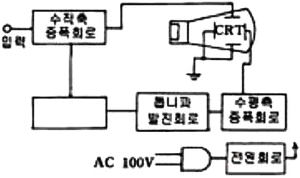

63. 트리거 스위프식 오실로스코프의 회로구성에서 □ 안에 알맞은 것은?

  1. 적분 회로
  2. 트리거 회로
  3. 차동증폭 회로
  4. 입력절환 회로
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 10[GHz]의 주파수를 측정하려면 어떤 주파수계를 사용해야 하는가?

  1. 그리드 딥 메터
  2. 진동편형 주파수계
  3. 공동 파장계
  4. 수정공진자형 주파수계
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 그림과 같은 Bridge의 평형 조건은?

  1. C1R2 = C2R1
  2. C1C2 = R2R1
  3. C1R1 = C2R2
  4. C1C2R1R2 = 1
(정답률: 60%)
  • 브리지 회로의 평형 조건은 마주 보는 두 암(arm)의 임피던스의 곱이 서로 같을 때 성립합니다. 주어진 회로에서 $C_1$과 $R_2$가 한쪽 대각선, $C_2$와 $R_1$이 다른 쪽 대각선에 위치하므로, 리액턴스 $X_C = \frac{1}{2\pi f C}$를 적용하면 $C_1 R_1 = C_2 R_2$ 관계가 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 표준 신호발생기는 출력단을 개방하였을 때 몇 [V]의 전압을 0[dB]로 한 전압 데시벨 눈금으로 표시하는가?

  1. 1[μV]
  2. 1[V]
  3. 0.775[V]
  4. 7.75[V]
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

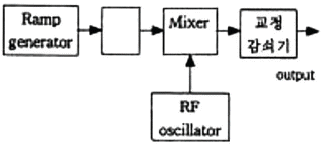

67. 스위프주파수 발생기는 기본 블록도에서 □ 안의 발진기는?

  1. 펄스 발진기
  2. 고주파 발진기
  3. 저주파 발진기
  4. VCO(voltage controlled oscillator)
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 지시 각을 θ라 하면 스프링 제어장치의 토크는?

  1. θ 에 비례한다.
  2. θ2 에 비례한다.
  3. 에 비례한다.
  4. 1/θ 에 비례한다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. R = 30[Ω], L = 0.4[H]인 R-L 직렬회로에 인 전압을 인가할 때, 측정된 전류는 몇 [A] 인가?

  1. 1.4
  2. 2
  3. 2.8
  4. 3
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 측정값을 M, 참값을 T라고 할 때 백분율 오차는?

(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 열전대형 전류계에서 발생되는 오차가 아닌 것은?

  1. 공진 오차
  2. 배분 오차
  3. 차폐 오차
  4. 표피 오차
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 파형을 보면서 주파수 펄스 전압을 측정하는 데 가장 적당한 계기는?

  1. 전압계
  2. 전위차계
  3. 전류계
  4. 오실로스코프
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 고저항이나 절연저항 측정에 많이 사용되는 메거는 어떤 눈금에 가깝도록 되어 있나?

  1. 평등 눈금
  2. 불평등 눈금
  3. 대각선 눈금
  4. 대수 눈금
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 10:1의 신호입력 프로브(PROBE)를 갖고, 수직 편향율 이 2.5[V/cm]인 오실로스코프에서 수직편향 거리가 5[cm]일 때 입력 전압의 크기는?

  1. 20[V]
  2. 50[V]
  3. 1.25[V]
  4. 125[V]
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 오실로스코프로 고주파 전압을 측정하였더니 진폭이 5[cm]의 P-P로 나타났다. 오실로스코프의 편향감도는 0.1[cm/V]일 때 rms 치는?

  1. 약 5[V]
  2. 약 12[V]
  3. 약 18[V]
  4. 약 23[V]
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 계수형 카운터(counter)로서 초 저주파 측정시 가장 정밀하게 측정할 수 있는 방법은?

  1. 직접 주파수 측정법
  2. 시간에 따른 주기 측정법
  3. 전압에 의한 주파수 측정법
  4. 회전수에 따른 주파수 측정법
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 내부 저항이 무한대인 전압계로 단자 A-B 간의 전압을 측정하면 얼마인가?

  1. 3[V]
  2. 6[V]
  3. 10[V]
  4. 15[V]
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 200[V]용 직류 전압계가 있다. 내부저항이 18[kΩ]이다. 이 전압계를 직류 600[V]용으로 사용하려면 몇 [kΩ]의 직렬저항이 필요한가?

  1. 72[kΩ]
  2. 36[kΩ]
  3. 12[kΩ]
  4. 2[kΩ]
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 어떤 전원의 무부하시 전압이 220[V], 정격부하시 전압이 200[V]일 때 전압변동률[%]은?

  1. 10[%]
  2. 20[%]
  3. 30[%]
  4. 50[%]
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 오실로스코프(oscilloscope)의 스크린(screen) 상에 그림과 같은 도형이 나타났을 때 Y1/Y2 = 0.5라고 하면 위상차 θ는 몇 도인가?

  1. 90°
  2. 60°
  3. 45°
  4. 30°
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
