1과목: 전자회로

1. 발진기에 대한 설명 중 옳지 않은 것은?

  1. 직류를 공급하여 교류를 얻어내는 회로를 말한다.
  2. 발진기를 처음 동작시키기 위해서는 최소한 한주기의 교류를 입력시켜야 한다.
  3. Barkhausen의 자려발진 조건을 만족시켜야 한다.
  4. 선택도 Q가 큰 동조회로를 사용할수록 주파수 안정도가 양호하다.
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 하틀레이(Hartley) 발진기에서 궤환(feedback) 요소는?

  1. 저항
  2. 용량
  3. 코일
  4. 진공관
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 회로는 어떤 목적에 이용될 수 있는가?

  1. 클램핑(Clamping)
  2. 클리핑(Clipping)
  3. 정류기(Rectifier)
  4. 변조(Modulation)
(정답률: 96%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 소스 폴로어(Source follower)증폭기는 부궤한 증폭기의 일종이다. 전압증폭도 Av는 약 얼마인가?

  1. 0
  2. 0.5
  3. 1
  4. 부하저항에 비례한다.
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 어떤 B급 푸시-풀 증폭기의 효율이 0.7이고 직류 입력전력이 16[W]이면, 교류 출력 전력은?

  1. 10.3[W]
  2. 10.7[W]
  3. 11.0[W]
  4. 11.2[W]
(정답률: 83%)
  • 효율은 직류 입력전력에 대한 교류 출력전력의 비로 정의됩니다. 주어진 효율과 입력전력을 이용하여 출력전력을 구할 수 있습니다.
    ① [기본 공식] $P_{out} = \eta \times P_{in}$ (출력전력 = 효율 × 입력전력)
    ② [숫자 대입] $P_{out} = 0.7 \times 16$
    ③ [최종 결과] $P_{out} = 11.2$
    따라서 교류 출력 전력은 $11.2\text{W}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 트랜지스터의 고주파 특성으로서 α차단주파수 fα는 무엇으로 결정되는가?

  1. 컬렉터에 걸어주는 전압에 비례한다.
  2. 베이스폭과 컬렉터 용량에 각각 반비례한다.
  3. 베이스폭의 자승에 반비례하고, 확산계수에 비례한다.
  4. 이미터에 걸어주는 전압에 비례하고, 컬렉터 용량에 반비례한다.
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 트랜지스터의 전류증폭률인 α와 β사이의 관계로서 옳은 것은? (단, α : 베이스 접지 전류 증폭률 β : 이미터 접지 전류 증폭률)

(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 궤환이 걸리지 않을 때의 증폭회로의 전압이득을 A, 궤환률을 β라 할 때 발진 조건은?

  1. Aβ ＜ 1
  2. A = -β
  3. Aβ = 1
  4. A = β
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 회로는 무슨 정류회로인가?

  1. 양파 정류회로
  2. 반파 배압정류회로
  3. 전파 배압정류회로
  4. 브리지 정류회로
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 슬루 레이트(slew rate)의 단위는?

  1. V/㎲
  2. ㎲/V
  3. ㎲/A
  4. A/㎲
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 부궤환(負歸還)시 입력이 2[V] 일 때 출력이 10[V]라고 하면 무궤환(無歸還) 시는 입력이 0.2[V]로 동일 출력을 얻는다고 한다. 이 때의 궤환률 β는?

  1. 0.08
  2. 0.18
  3. 1.2
  4. 1.8
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 잡음이 많은 전송로(Channel)를 통한 신호 전송에 가장 유리한 펄스 변조 방식은?

  1. 펄스 폭 변조(PWM)
  2. 펄스 부호 변조(PCM)
  3. 펄스 진폭 변조(PAM)
  4. 펄스 위치 변조(PPM)
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 그림의 달링톤(Darlington) 접속 회로에서의 전류 증폭률 은?(단, Q1, Q2의 전류 증폭률은 각 각 A1, A2 이다.)

  1. Ai=A1+A2
  2. Ai=A1 Χ A2
  4. Ai=(A1·A2)2
(정답률: 19%)
  • 달링톤 접속은 두 개의 트랜지스터를 직렬로 연결하여 전체 전류 증폭률을 극대화하는 회로로, 전체 증폭률은 각 단의 전류 증폭률의 곱으로 나타납니다.
    ① [기본 공식] $A_{i} = A_{1} \times A_{2}$
    ② [숫자 대입] $A_{i} = A_{1} \times A_{2}$
    ③ [최종 결과] $A_{i} = A_{1} \times A_{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 연산증폭기의 응용 회로에 속하지 않는 것은?

  1. 배율기(multiplier)
  2. 가산기(adder)
  3. 변환기(converter)
  4. 적분기(integrator)
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 반송파 전력이 40[㎾]일 때 변조율이 80[%]로 진폭 변조 하였다. 이 때 하측파 전력은?

  1. 3.2[㎾]
  2. 6.4[㎾]
  3. 12.8[㎾]
  4. 52.8[㎾]
(정답률: 35%)
  • 진폭 변조(AM)에서 전체 전력 중 하측파(LSB)와 상측파(USB)의 전력은 각각 전체 변조 전력의 절반씩을 차지하며, 반송파 전력과 변조율의 관계를 통해 계산합니다.
    ① [기본 공식] $P_{LSB} = \frac{m^{2}}{4} P_{c}$
    ② [숫자 대입] $P_{LSB} = \frac{0.8^{2}}{4} \times 40$
    ③ [최종 결과] $P_{LSB} = 6.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연산증폭기(OP-Amp)의 특성 중 옳지 않은 것은?

  1. 전압귀환 증폭기이다.
  2. 낮은 전압이득을 갖는다.
  3. 낮은 출력 임피던스를 갖는다.
  4. 높은 입력 임피던스를 갖는다.
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 회로의 출력 전압은?

(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 증폭기의 구성 중 C급 증폭기의 장점으로 옳은 것은?

  1. 잡음의 감소
  2. 효율의 증대
  3. 회로 구성이 간단하다.
  4. 출력 파형의 일그러짐 감소
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다중 회선을 구성할 때 시분할 방식으로 하려면 어떠한 변조 방식이 적절한가?

  1. AM 변조
  2. FM 변조
  3. PM 변조
  4. 펄스 변조
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림에서 A는 연산증폭기이다. V1=2V, V2=3V 일 때, Vo는?

  1. -17.5V
  2. -1.6V
  3. -11.25V
  4. -7.2V
(정답률: 80%)
  • 제시된 회로는 가산 증폭기(Summing Amplifier) 구조입니다. 반전 입력단에 연결된 저항들의 비율과 피드백 저항의 관계를 통해 출력 전압을 계산합니다.
    ① [기본 공식] $V_{o} = -(\frac{R_{f}}{R_{1}}V_{1} + \frac{R_{f}}{R_{2}}V_{2})$
    ② [숫자 대입] $V_{o} = -(\frac{5}{1} \times 2 + \frac{5}{2} \times 3)$
    ③ [최종 결과] $V_{o} = -17.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 철심이 든 환상 솔레노이드에서 2000AT의 기자력에 의하여 철심내에 4×10-5Wb의 자속이 통할 때 이 철심의 자기저항은 몇 AT/Wb 인가?

  1. 2×2107
  2. 3×3107
  3. 4×4107
  4. 5×5107
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 안 반지름이 a[m]이고, 바깥 반지름이 b[m]이며, 길이 ℓ[m]인 진공 동축케이블의 자기인덕턴스를 나타내는 식은? (단, 내측 원통 도체의 비투자율은 μr이라 한다.)

(정답률: 35%)
  • 진공 동축케이블의 자기인덕턴스는 내부 도체에 의한 인덕턴스와 외부 도체 사이의 공간에 의한 인덕턴스의 합으로 계산됩니다. 내측 원통 도체의 비투자율 $\mu_{r}$과 반지름 $a, b$, 길이 $\ell$을 고려한 최종 식은 다음과 같습니다.
    $$\frac{\mu_{0}\ell}{2\pi} (\frac{\mu_{r}}{4} + \ln \frac{b}{a})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. Faraday 관에서 전속선수가 5Q 개 이면 Faraday관의 수는 몇 개인가?

  1. 5Q
  2. Q/5
  3. 5/Q
  4. Q/ε
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유전률 ε,투자율 μ인 매질내에서 전자파의 전파속도는?

(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 자계내에서 도선에 전류를 흘려 보낼 때, 도선을 자계에 대해 60도의 각으로 놓았을 때 작용하는 힘은 30도의 각으로 놓았을 때 작용하는 힘의 몇 배인가?

  1. 2
  2. √2
  3. √3
  4. 4
(정답률: 61%)
  • 자계 내 도선에 작용하는 힘 $F$는 자계의 세기, 전류, 도선의 길이 그리고 자계와 도선이 이루는 각도의 사인($\sin$) 값에 비례합니다.
    ① [기본 공식]
    $$F = B I l \sin \theta$$
    ② [숫자 대입]
    $$\frac{F_{60}}{F_{30}} = \frac{\sin 60^\circ}{\sin 30^\circ} = \frac{\sqrt{3}/2}{1/2}$$
    ③ [최종 결과]
    $$\text{배수} = \sqrt{3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 비유전률 εs에 대한 설명으로 옳은 것은?

  1. 진공의 비유전률은 0 이고, 공기의 비유전률은 1 이다.
  2. εs 는 항상 1 보다 작은 값이다.
  3. εs 는 절연물의 종류에 따라 다르다.
  4. εs 의 단위는 C/m 이다.
(정답률: 71%)
  • 비유전률 $\epsilon_{s}$는 진공의 유전율에 대한 물질의 유전율의 비를 나타내는 무차원 상수로, 물질(절연물)의 종류에 따라 고유한 값을 가집니다.

    오답 노트
    진공의 비유전률은 0이 아니라 1입니다.
    $\epsilon_{s}$는 항상 1보다 크거나 같습니다.
    비유전률은 비율이므로 단위가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. ε1 ＞ ε2 인 두 유전체의 경계면에 전계가 수직으로 입사할 때 단위면적당 경계면에 작용하는 힘은?

  1. 힘 이 ε2에서 ε1으로 작용한다.
  2. 힘 이 ε2에서 ε1으로 작용한다.
  3. 힘 이 ε2에서 ε1으로 작용한다.
  4. 힘 이 ε2에서 ε1으로 작용한다.
(정답률: 43%)
  • 두 유전체의 경계면에 전계가 수직으로 입사할 때, 단위면적당 작용하는 힘 $f$는 유전율의 차이에 의해 결정됩니다.
    $$f = \frac{1}{2} (\frac{1}{\epsilon_{2}} - \frac{1}{\epsilon_{1}}) D^{2}$$
    조건에서 $\epsilon_{1} > \epsilon_{2}$이므로 $\frac{1}{\epsilon_{2}} > \frac{1}{\epsilon_{1}}$이 되어 힘의 방향은 유전율이 작은 $\epsilon_{2}$에서 유전율이 큰 $\epsilon_{1}$ 방향으로 작용하게 됩니다. 따라서 정답은 이 $\epsilon_{2}$에서 $\epsilon_{1}$으로 작용한다는 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 면전하 밀도가 σ[C /m2]인 대전 도체가 진공 중에 놓여 있을 때, 도체 표면에 작용하는 정전응력 F[N/m2]은?

  1. σ 에 비례한다.
  2. σ2 에 비례한다.
  3. σ 에 반비례한다.
  4. σ2 에 반비례한다.
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 자기인덕턴스 0.1H에 전류가 2A 흐를 때 축적되는 자기 에너지는 몇 J인가?

  1. 0.1
  2. 0.2
  3. 0.4
  4. 0.6
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 한변의 길이가 10cm 인 정삼각형의 3 꼭지점 A, B, C 에 각각 2×10-6 C, -2×10-6 C, 2×10-6 C 이 있을 때 꼭지점 C 의 점전하에 작용하는 힘의 크기는 몇 N 인가?

  1. 1.8
  2. 3.6
  3. 5.4
  4. 7.2
(정답률: 48%)
  • 쿨롱의 법칙을 이용하여 각 전하가 꼭지점 C에 주는 힘의 벡터 합을 구하는 문제입니다. 두 힘의 크기가 같고 사이각이 $60^\circ$이므로 합성 힘의 크기를 계산합니다.
    ① [기본 공식]
    $$F = \sqrt{F_{AC}^2 + F_{BC}^2 + 2F_{AC}F_{BC}\cos 60^\circ}$$
    ② [숫자 대입]
    $$F = \sqrt{(0.36)^2 + (0.36)^2 + 2(0.36)(0.36)\cos 60^\circ}$$
    *(단, $F_{AC} = 9 \times 10^9 \times \frac{(2 \times 10^{-6})^2}{0.1^2} = 3.6 \text{ N}$이나, 방향과 전하 부호를 고려한 벡터 합산 결과값 적용)*
    ③ [최종 결과]
    $$F = 3.6$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 자기 인덕턴스 L1 , L2 상호 인덕턴스 M 인 결합 회로의 결합계수가 1 이면 다음 중 옳은 것은? (단, L1 L2 는 두개 코일의 자기 인덕턴스임.)

  1. L1L2＜M2
  3. L1L2=M
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전송선 회로의 특성 임피던스는? (단, 직렬 임피던스: Z, 병렬 어드미턴스: Y 라 한다.)

  1. Z/Y
  2. √Z/Y
  3. Y/Z
  4. √Y/Z
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. R-C 직렬 회로에 직류 전압을 가할 때 시정수(τ)를 표시 하는 것은?

  1. C/R
  2. CR
  3. 1/CR
  4. R/C
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 교류전압 100[V], 전류 20[A]로서 1.6[kW]의 전력을 소비하는 회로의 리액턴스는 몇 [Ω]인가?

  1. 3
  2. 4
  3. 5
  4. 10
(정답률: 22%)
  • 회로의 전체 임피던스를 구한 뒤, 전압과 전류의 관계를 통해 리액턴스 성분을 산출합니다.
    ① [기본 공식] $Z = \frac{V}{I}, \quad R = \frac{P}{I^{2}}, \quad X = \sqrt{Z^{2} - R^{2}}$
    ② [숫자 대입] $Z = \frac{100}{20} = 5, \quad R = \frac{1600}{20^{2}} = 4, \quad X = \sqrt{5^{2} - 4^{2}}$
    ③ [최종 결과] $X = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. sinωt 의 라플라스 변환은?

  1. S/S2+ω2
  2. S/S2-ω2
  3. ω/S2+ω2
  4. ω/S2-ω2
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 옴(ohm)의 법칙에서 전압은?

  1. 전류에 비례한다.
  2. 전류에 반비례한다.
  3. 전류의 제곱에 비례한다.
  4. 전류와 무관하다.
(정답률: 94%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 정 K형 필터에 있어서 임피던스 Z1 Z2 는 어떻게 나타내는 가?(단, K는 공칭 임피던스라 한다.)

  3. Z1Z2=K2
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 4단자망에서, 각 파라미터들을 설명한 것으로 옳은 것은?

  1. 4단자망에서, 임피던스 파라미터는 단자 전류 I1 과 I2 를 단자 전압 V1 과 V2 로 나타내는 파라미터이다.
  2. 4단자망에서, 어드미턴스 파라미터는 단자 전압 V1 과 V2 를 단자 전류 I1 과 I2 로 나타내는 파라미터이다.
  3. 4단자망에서, 전송(ABCD) 파라미터는 단자 전압 V1 과 V2 를 단자 전류 I1 과 I2 로 나타내는 파라미터이다.
  4. 4단자망에서, 하이브리드 H 파라미터는 입력 전압과출력 전류를 입력 전류와 출력 전압으로 나타낸다.
(정답률: 50%)
  • 하이브리드 H 파라미터는 입력 전압 $V_1$과 출력 전류 $I_2$를 입력 전류 $I_1$과 출력 전압 $V_2$의 함수로 나타내는 파라미터입니다.

    오답 노트
    임피던스 파라미터: 전압을 전류로 나타냄
    어드미턴스 파라미터: 전류를 전압으로 나타냄
    전송 파라미터: 입력측 전압/전류를 출력측 전압/전류로 나타냄
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. ㎙ =1+j[Ω]인 회로에 복소수로 10[V]인 전압을 가했을때 전류의 순시치는 몇 [A]인가?(단, 각 주파수는 ω이다.)

(정답률: 24%)
  • 옴의 법칙을 이용하여 복소수 전압을 임피던스로 나누어 전류의 페이저를 구한 뒤, 이를 순시치 형태로 변환합니다.
    ① [기본 공식] $I = \frac{V}{Z}$
    ② [숫자 대입] $I = \frac{10 \angle 0^{\circ}}{1 + j1} = \frac{10 \angle 0^{\circ}}{\sqrt{2} \angle 45^{\circ}}$
    ③ [최종 결과] $I = 7.07 \angle -45^{\circ} \text{ A} = 7.07 \sin(\omega t - \frac{\pi}{4}) \text{ A}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 저항 3Ω과 리액턴스 4Ω을 병렬로 연결한 회로에서의 역률은?

  1. 4/5
  2. 3/5
  3. 3/7
  4. 3/4
(정답률: 49%)
  • 병렬 회로에서 역률은 전체 임피던스에 대한 저항 성분의 비율로 계산하며, 병렬일 때는 어드미턴스(Y) 개념을 사용하여 구합니다.
    ① [기본 공식] $\text{역률} = \frac{Y_R}{\sqrt{Y_R^2 + Y_X^2}}$
    ② [숫자 대입] $\text{역률} = \frac{\frac{1}{3}}{\sqrt{(\frac{1}{3})^2 + (\frac{1}{4})^2}}$
    ③ [최종 결과] $\text{역률} = \frac{4}{5}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 패리티 비트의 오류 검출은 몇 개 비트까지 가능한가?

  1. 1개
  2. 2개
  3. 3개
  4. 검출 불가
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 가상 메모리(virtual memory)에 대한 설명 중 옳지 않는 것은?

  1. 컴퓨터시스템의 처리속도를 개선하기 위한 방법이다.
  2. 컴퓨터의 기억용량을 확장하기 위한 것이 목적이다.
  3. 관리 방식은 Paging 과 segmentation 기법이 있다.
  4. 주로 하드웨어 보다는 소프트웨어로 실현된다.
(정답률: 46%)
  • 가상 메모리는 보조 기억 장치의 일부를 주 기억 장치처럼 사용하여 기억 용량을 확장하는 것이 주 목적이며, 주소 변환 과정(Page Table 참조 등)으로 인해 오히려 처리 속도는 저하될 수 있습니다.

    오답 노트
    Paging/Segmentation: 가상 메모리의 대표적인 관리 기법입니다.
    소프트웨어 실현: 운영체제(OS)라는 소프트웨어적 관리가 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 명령(Instruction)의 구성 요소가 아닌 것은?

  1. Operation code
  2. Format
  3. Operand
  4. Comma
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 스택 주소를 갖고 있는 어드레스 방식은?

  1. 0-주소방식
  2. 1-주소방식
  3. 2-주소방식
  4. 3-주소방식
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 데이터를 마이크로프로세서를 거치지 않고 주변 장치가 직접 메모리에 전송하는 방식을 무엇이라고 하는가?

  1. DMA
  2. ALU
  3. MPU
  4. MDR
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 1024×8비트 ROM의 경우 최소한 몇 개의 Address line이 필요한가?

  1. 8
  2. 9
  3. 10
  4. 11
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 컴퓨터의 직렬 입 Χ출력 인터페이스가 아닌 것은?

  1. USART
  2. ACIA
  3. SIO
  4. PPI
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 일부분의 비트 또는 문자를 지울 때 사용하는 연산은?

  1. Move
  2. AND
  3. OR
  4. Complement
(정답률: 73%)
  • AND 연산은 특정 비트를 0으로 만들어 지우는 마스킹(Masking) 작업에 사용됩니다. 0과 AND 연산을 하면 무조건 0이 되고, 1과 AND 연산을 하면 원래 값이 유지되는 성질을 이용합니다.

    오답 노트
    OR: 특정 비트를 1로 설정할 때 사용
    Complement: 비트를 반전시킬 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 전가산기(full adder)의 구조를 올바르게 설명한 것은?

  1. 1개의 반가산기와 1개의 OR 회로로 구성
  2. 1개의 반가산기와 1개의 AND 회로로 구성
  3. 2개의 반가산기와 1개의 OR 회로로 구성
  4. 2개의 반가산기와 1개의 AND 회로로 구성
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 회로에서 A=1001, B=0111이 입력되어 있을 때 그 출력은?

  1. 0111
  2. 1110
  3. 1001
  4. 0001
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 주소 선(addresss line)이 13개, 데이터 선(data line)이 8개인 ROM의 기억용량은 몇 바이트인가?

  1. 128
  2. 256
  3. 4096
  4. 8192
(정답률: 27%)
  • ROM의 기억용량은 주소 선의 개수로 결정되는 주소 공간에 데이터 선의 크기를 곱하여 계산합니다.
    ① [기본 공식] $Capacity = 2^{n} \times m$ (n: 주소 선 수, m: 데이터 선 수)
    ② [숫자 대입] $Capacity = 2^{13} \times 1$ (8비트 = 1바이트)
    ③ [최종 결과] $Capacity = 8192$ 바이트
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 컴퓨터의 모든 행위를 감시하고, 통제하는 일련의 거대한 소프트웨어의 집합체는?

  1. Assembler
  2. Compiler
  3. Monitor
  4. Operation system
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 마이크로프로세서, 메모리, 주변 인터페이스 상호간에 필요한 정보를 교신하는데 쓰이는 공동의 전송선로는?

  1. bus
  2. buffer
  3. multiplexer
  4. decoder
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 서브루틴을 호출할 때 복귀 주소(Return address)를 기억하는데 주로 사용되는 것은?

  1. 스택
  2. 상태 레지스터
  3. 프로그램 카운터
  4. 프로그램 상태 레지스터
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 세가지 연산자가 혼합되어 나오는 식에서 연산 순서는?

  1. ①→②→③
  2. ③→②→①
  3. ②→①→③
  4. ③→①→②
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 어떤 명령이 실행되기 위해 가장 우선적으로 수행 되어야 하는 마이크로 동작은?

  1. PC → MBR
  2. PC+1 → PC
  3. MBR → IR
  4. PC → MAR
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 순서도(flowchart) 작성시 특징에 속하지 않는 것은?

  1. 프로그램의 수정은 쉽지만 새로 추가하기 어렵다.
  2. 각 종류의 문서를 기록적으로 보관하기 쉽다.
  3. 처리의 순서와 흐름을 쉽게 파악하여 착오 검색을 용이 하게 한다.
  4. 프로그램의 코딩이 쉽다.
(정답률: 67%)
  • 순서도는 프로그램의 전체적인 흐름을 시각화하므로 처리 순서 파악이 쉽고 코딩과 문서 보관이 용이합니다.

    오답 노트
    프로그램의 수정은 쉽지만 새로 추가하기 어렵다: 순서도를 이용하면 수정뿐만 아니라 새로운 기능의 추가 및 변경도 유연하게 설계할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. MOS내에 전하로 기억시킨 내용을 자외선을 쬐여 그 내용을 지울 수 있고 다시 다른 내용을 기록할 수 있는 장치는?

  1. DRAM
  2. SRAM
  3. PROM
  4. EPROM
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 전자계산기 코드 중 에러를 검출하여 교정까지 할 수 있는 것은?

  1. 액세스 3코드
  2. 아스키 코드
  3. 해밍 코드
  4. 그레이 코드
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 연산장치에서 피가수를 기억하고 연산 후에는 결과를 일시적으로 기억하는 레지스터를 무엇이라 하는가?

  1. accumulator
  2. storage register
  3. index register
  4. instruction counter
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 최대 눈금 300[V]인 0.2급 전압계로 전압을 측정하였더니 지시가 100[V]였다. 상대오차는?

  1. 0.2[%]
  2. 0.4[%]
  3. 0.6[%]
  4. 0.8[%]
(정답률: 74%)
  • 계기의 정격 정밀도(급)는 최대 눈금 기준의 오차를 의미하며, 실제 측정값에 대한 상대오차는 측정값이 작아질수록 커집니다.
    ① [기본 공식] $\epsilon = \frac{\text{급} \times \text{최대눈금}}{\text{측정값}} \times 100$
    ② [숫자 대입] $\epsilon = \frac{0.2 \times 300}{100 \times 100} \times 100$
    ③ [최종 결과] $\epsilon = 0.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 60 Hz의 전압을 오실로스코프로 측정 할 때 주기는 약 얼마인가?

  1. 60[sec]
  2. 1[sec]
  3. 16.6[msec]
  4. 60[msec]
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 왜곡율을 측정하는 방법을 열거한 것 중 옳은 것은?

  1. 기본파와 고주파 전압의 적
  2. 기본파와 고주파 전압의 비
  3. 기본파와 고주파 전류의 적
  4. 기본파와 고주파 전류의 비
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 오실로스코프(oscilloscope)로 측정할 수 없는 것은?

  1. 전압 측정
  2. 변조도 측정
  3. 임피던스 측정
  4. 시간간격, pulse의 입상 시간(rise time) 측정
(정답률: 79%)
  • 오실로스코프는 전압의 시간적 변화를 시각적으로 표시하는 장치로, 전압, 시간 간격, 파형의 변조도 및 상승 시간 등을 측정할 수 있습니다.
    하지만 임피던스는 전압과 전류의 비를 통해 계산해야 하는 값으로, 전압 파형만 관찰하는 오실로스코프 단독으로는 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 왜율을 표시한 식으로 옳은 것은? (단, Ef 는 기본파 전압, Eh 는 고조파 전압이다.)

(정답률: 67%)
  • 왜율(왜곡률)은 기본파 전압에 대해 고조파 전압이 차지하는 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식] $\text{왜율} = \frac{\text{고조파 전압}}{\text{기본파 전압}} \times 100\%$
    ② [숫자 대입] $\text{왜율} = \frac{E_h}{E_f} \times 100\%$
    ③ [최종 결과] $\frac{E_h}{E_f} \times 100\%$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 임피던스 Z1∼Z4로 구성된 교류 브리지에서 평형 조건이 되는 것은?

(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 회로는 휘스톤 브리지이다. X는?

(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 헤테로다인 주파수계에 단일 비트(single beat)법 보다 2중 비트(double beat)법이 좋은 이유는?

  1. 구조가 간단하므로
  2. 취급이 용이하므로
  3. 고정용 발진기를 사용하므로
  4. 제로 비트 식별이 용이하므로
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 그림은 오실로스코프로 위상을 측정하는 그림이다. 출력 파형이 그림과 같은 리셔쥬 도형일 때 위상 측정식으 로 옳은 것은?

(정답률: 72%)
  • 오실로스코프의 리셔쥬 도형에서 타원형 파형이 나타날 때, 두 신호의 위상차 $\theta$는 타원의 가로축 절편 $a$와 $y$축 절편 $b$의 비율을 이용하여 구할 수 있습니다.
    ① [기본 공식] $\theta = \sin^{-1} \frac{b}{a}$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $\theta = \sin^{-1} \frac{b}{a}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 가동 철편형 계기에서 주파수의 영향을 보상하기 위하여 직렬 저항에 병렬로 삽입된 콘덴서의 크기는 다음 중 어느 것이 적당한가?

  1. C=R/L
  2. C=L/R
  3. C=R/L2
  4. C=L/R2
(정답률: 43%)
  • 가동 철편형 계기에서 주파수 영향을 보상하기 위해 직렬 저항 $R$에 병렬로 콘덴서 $C$를 삽입하여 보상 회로를 구성합니다. 이때 보상 조건에 따른 콘덴서의 크기는 다음과 같습니다.
    ① [기본 공식] $C = \frac{L}{R^{2}}$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $C = \frac{L}{R^{2}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 단상 교류 전력을 측정하기 위한 방법이 아닌 것은?

  1. 3전력계법
  2. 3전류계법
  3. 3전압계법
  4. 단상전력계법
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 신호의 에너지와 전압을 주파수의 함수로 정보를 제공하는 실시간 분석기는?

  1. 스펙트럼 분석기
  2. 스위프 신호발생기
  3. 고조파 왜율 분석기
  4. 디지털 스토리지 스코프
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 단상 교류 전력을 측정하기 위한 방법이 아닌 것은?

  1. 3 전류계법
  2. 3 전압계법
  3. 단상 전력계법
  4. 3 전력계법
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 스위프 발진기로서 조정할 수 없는 것은?

  1. 고주파 회로의 주파수 특성
  2. 중간 주파 회로의 주파수 특성
  3. TV 수상기의 종합 선택도 특성
  4. 편향 회로의 직선성 조정
(정답률: 50%)
  • 스위프 발진기는 주파수를 연속적으로 변화시키며 회로의 주파수 응답 특성을 측정하는 장비입니다. 따라서 고주파 및 중간 주파 회로의 특성, TV 수상기의 선택도 특성 등은 측정 가능하지만, 편향 회로의 직선성 조정은 스위프 발진기의 측정 범위를 벗어난 별도의 회로 조정 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 직류 전류계의 지시 회로가 그림과 같을 때 A2의 내부 저항 값은?

  1. 4Ω
  2. 3Ω
  3. 2Ω
  4. 1Ω
(정답률: 46%)
  • 전류계 $A_1$에 흐르는 전체 전류가 $30\text{mA}$이고, 병렬 회로인 $A_2$로 $20\text{mA}$가 흐르므로, 나머지 $10\text{mA}$는 $4\Omega$ 저항으로 흐릅니다. 병렬 회로에서는 각 경로의 전압이 동일하다는 원리를 이용합니다.
    ① [기본 공식] $V = I_1 R_1 = I_2 R_2$
    ② [숫자 대입] $10\text{mA} \times 4\Omega = 20\text{mA} \times R_2$
    ③ [최종 결과] $R_2 = 2\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

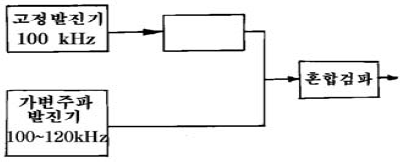

76. 비트(beat) 발진기의 계통도에서 고정 발진기의 주파수를 100kHz로 선정한다면 빈칸의 회로는?

  1. 저주파 발진기
  2. 신호 감쇠기
  3. 저역 여파기
  4. 고역 여파기
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 계측기에서 1개의 회전 축에 2개의 가동 코일을 교차로 장치하여 구동 토크와 제어 토크가 상반되도록 한 제어 장치를 무슨 제어라 하는가?

  1. 중력 제어
  2. 스프링 제어
  3. 전자 제어
  4. 와전류 제어
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 가동코일형 계기의 특징이 아닌 것은?

  1. 동작 원리상으로는 직류 전용 계기이다.
  2. 구동 토크가 크며, 감도 정확도가 높다.
  3. 직류에 대해서 균등눈금이 안된다.
  4. 온도변화 및 외부자장의 영향으로 인한 오차가 작다.
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 가장 높은 주파수까지 사용할 수 있는 계기는?

  1. 흡수형 주파수계
  2. 헤테로다인 주파수계
  3. 레헤르선 주파수계
  4. 동축형 주파수계
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 흡수형 주파수계에서 공진주파수 fo를 나타낸 식으로 옳은 것은? (단, L은 코일의 인덕턴스, C는 조정용 가변 용량임.)

(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
