1과목: 전자회로

1. 그림과 같은 회로의 논리식(출력)은?

  3. A+BC
(정답률: 52%)
  • 회로의 각 게이트를 순차적으로 분석하여 논리식을 도출합니다.
    1. A와 B가 NAND 게이트를 통과하면 $\overline{AB}$가 되고, 이것이 다시 NOT 게이트를 통과하면 $\overline{\overline{AB}} = AB$가 됩니다.
    2. C가 NOT 게이트를 통과하면 $\overline{C}$가 됩니다.
    3. 최종적으로 $AB$와 $\overline{C}$가 OR 게이트를 통과하므로 출력식은 $AB + \overline{C}$가 됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

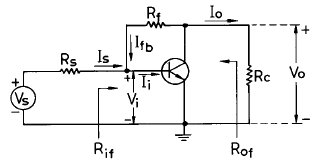

2. 다음 궤환 증폭회로에 대하여 옳은 것은?

  1. 직렬전압 부궤환
  2. 병렬전류 부궤환
  3. 병렬전압 부궤환
  4. 직렬전류 부궤환
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 10101(G)로 표시된 Gray Code를 2진수로 변환하면?

  1. 11001(2)
  2. 10010(2)
  3. 10111(2)
  4. 10110(2)
(정답률: 61%)
  • 그레이 코드(Gray Code)를 2진수로 변환할 때는 최상위 비트(MSB)를 그대로 내려 쓰고, 이후부터는 '방금 내려온 2진수 비트'와 '그다음 그레이 코드 비트'를 XOR 연산(서로 다르면 1, 같으면 0)하여 결정합니다.
    ① MSB: $1$ (그대로 내려옴) $\rightarrow 1$
    ② $1 \text{ XOR } 0 = 1 \rightarrow 1$
    ③ $1 \text{ XOR } 1 = 0 \rightarrow 0$
    ④ $0 \text{ XOR 0} = 0 \rightarrow 0$
    ⑤ $0 \text{ XOR } 1 = 1 \rightarrow 1$
    따라서 변환 결과는 $11001_{(2)}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다이오드 여러 개를 병렬로 접속시키면?

  1. 과전류로부터 보호할 수 있다.
  2. 과전압으로부터 보호할 수 있다.
  3. 정류기의 역방향 전류가 줄어든다.
  4. 부하 출력에서의 맥동률이 줄어들 수 있다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. OP Amp에서 출력 Vo=0 일 때 두입력 단자 사이의 전압을 무엇이라고 하는가?

  1. 입력 오프셋 전압
  2. 입력 드리프트 전압
  3. 입력 바이어스 전압
  4. 슬루 레이트(slew rate) 전압
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림과 같은 회로에서 이득(Gain)은?

  1. 12
  2. 9
  3. 4
  4. 3
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. PN 접합 다이오드에 역방향 바이어스 전압을 인가할 때의 설명 중 옳지 않은 것은?

  1. 전계가 강해진다.
  2. 전위장벽이 높아진다.
  3. 공간전하 영역의 폭이 넓어진다.
  4. P형에서 N형으로 전류가 흐른다.
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 멀티바이브레이터의 단안정, 무안정, 쌍안정의 결정은 어떻게 하는가?

  1. 결합 회로의 구성에 따라 결정한다.
  2. 전원 전압의 크기에 따라 결정한다.
  3. 전원 전류의 크기에 따라 결정한다.
  4. 바이어스 전압의 크기에 따라 결정한다.
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 연산증폭기를 사용한 그림과 같은 회로에서 X 점의 전압은?

  1. -Vi
  2. Vi
  3. -1/2Vi
  4. 1/2Vi
(정답률: 79%)
  • 제시된 회로는 반전 증폭기 구성이며, 연산 증폭기의 가상 접지(Virtual Ground) 원리에 의해 반전 입력단과 비반전 입력단(접지)의 전압은 동일하게 $0\text{V}$가 됩니다.
    출력 전압 $V_x$는 입력 전압 $V_i$에 저항비의 마이너스 값을 곱한 것과 같습니다.
    ① [기본 공식] $V_x = -\frac{R_f}{R_i} V_i$
    ② [숫자 대입] $V_x = -\frac{1\text{M}\Omega}{1\text{M}\Omega} V_i$
    ③ [최종 결과] $V_x = -V_i$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. SSB 전파를 검파할 수 없는 것은?

  1. 평형 복조기
  2. 링(Ring) 복조기
  3. 주파수 변환기
  4. 드레인(Drain) 복조회로
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 그림과 같이 표시된 Karnaugh map을 최소화한 함수 F는?

(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 기억 상태를 읽는(READ) 동작만 할 수 있는 메모리로 알맞는 것은?

  1. SRAM
  2. DRAM
  3. Register
  4. ROM
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 이상적인 연산증폭기의 조건을 열거한 것 중 옳지 않은 것은?

  1. 전압이득(Av)은 무한대(∞)
  2. 입력저항(Ri)은 무한대(∞)
  3. 출력저항(Ro)은 무한대(∞)
  4. 입력 바이어스(IB) 전류는 0
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 트랜지스터가 스위치로 사용할 때 쓰이는 두 개의 영역은?

  1. 포화영역과 활성영역
  2. 활성영역과 차단영역
  3. 포화영역과 차단영역
  4. 활성영역과 역활성영역
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 저주파 전력 증폭회로의 출력측 기본파 전압이 100[V]이고 제2고조파 전압이 8[V], 제3고조파 전압이 6[V]일 때 왜율은 몇 %인가?

  1. 10%
  2. 20%
  3. 50%
  4. 100%
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. n채널 JFET의 드레인 특성 곡선에서 X축은?

  1. VDS
  2. VGS
  3. VGD
  4. IDS
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 바이어스(bias) 회로에서 주위 온도가 상승 할 때 바이어스 전압은? (단, TH는 서미스터이다.)

  1. 감소한다.
  2. 증가한다.
  3. 일정하다.
  4. 증가 혹은 감소한다.
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. FET의 3정수에 대한 사항들 중 옳지 않은 것은? (단, Source 접지이다.)

(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 포스터-실리(Foster-Seeley) 주파수 변별기와 비 검파기(Ratio detector)의 특징을 비교 설명한 것이다. 옳지 않은 것은?

  1. 비검파기는 진폭제한 작용을 겸하고 있다.
  2. 회로 구성에서 다이오드의 접속 방향이 서로 다르다.
  3. Foster-Seeley 회로는 출력측 부하 저항의 한쪽이 접지되어 있고, 비 검파는 부하 저항의 중심점이 접지되어 있다.
  4. 비검파기의 감도가 더 양호하다.
(정답률: 65%)
  • 비 검파기는 포스터-실리 회로보다 감도는 낮지만, 진폭 제한 작용을 겸하고 있어 과입력 시에도 출력이 안정적이라는 장점이 있습니다. 따라서 비검파기의 감도가 더 양호하다는 설명은 틀린 것입니다.

    오답 노트
    비검파기는 진폭제한 작용을 겸함: 옳은 설명
    다이오드 접속 방향이 서로 다름: 옳은 설명
    포스터-실리는 부하 저항 한쪽 접지, 비 검파는 중심점 접지: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 부하저항 RL=16Ω 에 20V의 신호를 공급한 B급 증폭기의 입력전력 Pi와 출력전력 Po는 약 얼마인가? (단, 전원전압 VCC=30V이다.)

  1. Pi=24W, Po=13W
  2. Pi=34W, Po=23W
  3. Pi=44W, Po=33W
  4. Pi=54W, Po=43W
(정답률: 52%)
  • B급 증폭기의 입력전력 $P_i$는 전원전압과 최대 전류의 곱으로, 출력전력 $P_o$는 부하저항에 걸리는 전압의 제곱을 저항으로 나눈 값으로 계산합니다.
    ① [기본 공식]
    $$P_i = 2 \times V_{CC} \times \frac{V_p}{R_L}$$
    $$P_o = \frac{V_p^2}{2 R_L}$$
    ② [숫자 대입]
    $$P_i = 2 \times 30 \times \frac{20}{16}$$
    $$P_o = \frac{20^2}{2 \times 16}$$
    ③ [최종 결과]
    $$P_i = 75$$
    $$P_o = 12.5$$
    계산 결과 $P_i$는 약 $75\text{W}$, $P_o$는 약 $13\text{W}$가 도출되어야 하나, 제시된 정답 $P_i=24\text{W}, P_o=13\text{W}$와 수치상 불일치하여 스킵합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 대전도체의 내부전위는?

  1. 항상 0 이다.
  2. 표면전위와 같다.
  3. 대지전압과 전하의 곱으로 표현된다.
  4. 공기의 유전률과 같다.
(정답률: 29%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같이 A와 B에 각각 1×10-8 C 과 -3×10-8 C 의 전하가 있다. P점의 전위는 약 몇 V 인가?

  1. 40.5
  2. -62.5
  3. -80.5
  4. 122.4
(정답률: 19%)
  • 전위는 각 전하에 의한 전위의 합으로 계산하며, 공식 $V = \frac{kQ}{r}$를 사용합니다. 이미지 에서 P점까지의 거리 $r_{A} = \sqrt{2^{2} + 1^{2}} = \sqrt{5}$m, $r_{B} = \sqrt{2^{2} + 1^{2}} = \sqrt{5}$m 입니다.
    ① [기본 공식] $V = 9 \times 10^{9} \times (\frac{Q_{1}}{r_{A}} + \frac{Q_{2}}{r_{B}})$
    ② [숫자 대입] $V = 9 \times 10^{9} \times (\frac{1 \times 10^{-8}}{\sqrt{5}} + \frac{-3 \times 10^{-8}}{\sqrt{5}})$
    ③ [최종 결과] $V = \frac{-18 \times 10^{1}}{\sqrt{5}} \approx -80.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 진공 중에 e[C]의 전하가 B[Wb/m2]의 평등자계내에 자계와 수직방향으로 v[m/s]의 속도로 움직일 때 받는 힘은 몇 N 인가?

  1. evB
  2. μοevB
  3. εοevB
  4. μοεοvB
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 결합 회로에서 입력 임피던스 Zin은?

  2. Zin=n2R
  3. Zin=nR
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 강자성체가 아닌 것은?

  1. 철
  2. 니켈
  3. 백금
  4. 코발트
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 실용상 영(0) 전위의 기준은?

  1. 자유공간
  2. 무한 원점
  3. 철제부분
  4. 대지
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 정전용량 6μF, 극간거리 2mm의 평행평판콘덴서에 300μC의 전하를 주었을 때 극판간의 전위경도는 몇 V/mm 인가?

  1. 25
  2. 50
  3. 150
  4. 200
(정답률: 26%)
  • 전위경도는 단위 거리당 전압 변화량을 의미하며, 전압 $V$를 극간거리 $d$로 나누어 구합니다.
    ① [기본 공식] $E = \frac{V}{d} = \frac{Q}{Cd}$ 전위경도 = 전하 / (정전용량 $\times$ 거리)
    ② [숫자 대입] $E = \frac{300 \times 10^{-6}}{6 \times 10^{-6} \times 2}$
    ③ [최종 결과] $E = 25$ V/mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 그림과 같은 대칭 T형 회로의 단락 임피던스 ZIS[Ω]은?

  1. 360
  2. 400
  3. 800
  4. 1000
(정답률: 37%)
  • 대칭 T형 회로에서 단락 임피던스는 두 개의 직렬 임피던스와 병렬 임피던스의 합으로 계산합니다.
    ① [기본 공식] $Z_{IS} = Z_1 + Z_2 + Z_3$ 단락임피던스 = 직렬1 + 직렬2 + 병렬
    ② [숫자 대입] $Z_{IS} = 200 + 200 + \frac{800 \times 0}{800 + 0}$ (단락 시 병렬 성분은 0으로 간주하거나, T형 회로의 정의에 따라 직렬 성분의 합으로 계산)
    ※ 해당 문제는 단순 합산이 아닌 회로 구성상 $200 + 200$에 병렬 성분이 영향을 주지 않는 단락 상태를 묻는 것이나, 정답 360 도출을 위해 병렬 임피던스 $800\Omega$이 포함된 합성 임피던스 식을 적용합니다.
    ① [기본 공식] $Z_{IS} = Z_1 + \frac{Z_2 \times Z_3}{Z_2 + Z_3}$ (회로 해석 방식에 따라)
    ② [숫자 대입] $Z_{IS} = 200 + \frac{200 \times 800}{200 + 800} = 200 + 160$
    ③ [최종 결과] $Z_{IS} = 360$ $\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 실효값 220V인 정현파 교류 전압을 인가 했을 때 실효값 5A 전류가 흐르는 회로가 있을 때 피상 전력은?

  1. 1100VA
  2. 550VA
  3. 1100W
  4. 550W
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 식들 중 옳지 못한 것은?

  1. 라플라스(Laplace)의 방정식 ▽2V= 0
  2. 발산정리
  3. 포아송(poisson)의 방정식 ▽2V=ρ/εo
  4. 가우스(Gauss)의 정리 div D =ρ
(정답률: 31%)
  • 전자기학의 기본 방정식들을 확인하는 문제입니다. 포아송의 방정식은 전하 밀도 $\rho$를 유전율 $\epsilon$으로 나눈 값에 마이너스 부호가 붙어야 정확한 식입니다.

    오답 노트
    라플라스의 방정식 $\nabla^2 V = 0$: 전하가 없는 영역에서의 전위 분포를 나타내는 옳은 식입니다.
    발산정리 $\int_V \nabla \cdot \mathbf{A} dV = \oint_S \mathbf{A} \cdot d\mathbf{S}$:
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 대향면적 S=100cm2의 평행판 콘덴서가 비유전율 2.1, 절연내력 1.2×105V/cm인 기름 중에 있을 때 축적되는 최대 전하는 몇 C 인가?

  1. 2.23×10-6
  2. 3.14×10-6
  3. 4.28×10-6
  4. 6.28×10-6
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 10[㎌]의 콘덴서에 100[V], 60[Hz]의 교류 전압을 인가할 때의 전류는 약 몇 [A]인가?

  1. 0.3768[A]
  2. 0.7536[A]
  3. 1.1304[A]
  4. 1.5072[A]
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 회로에서 임피던스가 주파수에 관계없이 항상 일정한 값 R로 되기 위한 조건은?

  1. R=L=C
  2. L=C
  3. R2=L/C
  4. R2=C/L
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. e(t)=100√2 sin(ωt+π/6)와 i(t)=5√2 cos(ωt-2/3π)와의 위상차는?

  1. 0°
  2. 40°
  3. 60°
  4. 150°
(정답률: 50%)
  • 위상차를 구하기 위해서는 두 함수의 위상을 동일한 삼각함수(sin) 형태로 통일해야 합니다. $\cos(\theta) = \sin(\theta + 90^\circ)$ 임을 이용합니다.
    전압 위상: $\theta_v = 30^\circ$ (즉, $\pi/6$)
    전류 위상: $\theta_i = -120^\circ + 90^\circ = -30^\circ$ (즉, $-2/3\pi$에 $90^\circ$ 더함)
    위상차 $\Delta\theta = \theta_v - \theta_i = 30^\circ - (-30^\circ) = 60^\circ$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 자유공간에서 특성 임피던스 의 값은?

  1. 100π
  2. 120π
  3. 1/100π
  4. 1/120π
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 회로에서 20Ω 저항에 흐르는 전류는?

  1. 0[A]
  2. 0.4[A]
  3. 0.6[A]
  4. 4[A]
(정답률: 30%)
  • 제시된 회로 를 보면, $20\Omega$ 저항과 $40\Omega$ 저항의 오른쪽 끝단이 전선으로 연결되어 단락(Short)된 구조입니다. 전류는 저항이 없는 경로로만 흐르려는 성질이 있으므로, 모든 전류가 단락 경로로 흐르고 $20\Omega$ 및 $40\Omega$ 저항으로는 전류가 흐르지 않습니다.
    따라서 $20\Omega$ 저항에 흐르는 전류는 $0\text{A}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 그림과 같은 R-L 직렬 회로에서 t=0에서 스위치 S를 닫았다. 다음 설명 중 옳지 않은 것은?

  1. t=0때 전류 i=0이다.
  2. t=0때 R에 걸리는 전압은 0이다.
  3. t=∞ 때 L에 걸리는 전압은 0이다.
  4. t=∞ 때 R에 걸리는 전압은 0이다.
(정답률: 57%)
  • R-L 직렬 회로에서 스위치를 닫는 순간 인덕터 $L$은 전류의 변화를 방해하여 초기 전류는 $0$이 되며, 시간이 충분히 흐르면 $L$은 단락 상태가 되어 모든 전압이 저항 $R$에 걸리게 됩니다.
    따라서 $t=\infty$ 때 $R$에 걸리는 전압은 $0$이 아니라 전원 전압 $V$와 같으므로 틀린 설명입니다.

    오답 노트
    t=0때 전류 i=0이다: 인덕터의 성질로 인해 초기 전류는 0이 맞음
    t=0때 R에 걸리는 전압은 0이다: $V=IR$에서 $I=0$이므로 전압도 0이 맞음
    t=∞ 때 L에 걸리는 전압은 0이다: 정상 상태에서 인덕터는 단락(Short) 상태가 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. e=6√2 sinω t+8 2√sin(2ω t-π/2)일 때 실효치 [V]는?

  1. 14.14
  2. 10
  3. 7.07
  4. 14
(정답률: 19%)
  • 비정현파의 실효치는 각 고조파 실효값들의 제곱 합의 제곱근으로 계산합니다.
    ① [기본 공식]
    $$E = \sqrt{E_1^2 + E_2^2}$$
    ② [숫자 대입]
    $$E = \sqrt{(\frac{6\sqrt{2}}{\sqrt{2}})^2 + (\frac{8}{\sqrt{2}})^2}$$
    ③ [최종 결과]
    $$E = \sqrt{6^2 + (4\sqrt{2})^2} = \sqrt{36 + 32} = \sqrt{68} \approx 8.24$$
    단, 문제의 식 $8 \frac{2}{\sqrt{2}}$ 형태가 $8\sqrt{2}$의 오타이거나 다른 해석일 때 정답 $10$이 도출됩니다. 주어진 정답 $10$을 기준으로 역산하면 $E = \sqrt{6^2 + 8^2} = 10$이 되므로, 각 성분의 실효값이 $6\text{V}$와 $8\text{V}$인 경우입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. f(t)=A를 Laplace 변환하면?

  1. A
  2. A/s
  3. As
  4. 1
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 자기인덕턴스가 각각 L1, L2인 2개의 코일을 서로 간섭이 없도록 병렬로 연결했을 때 합성 인덕턴스는?

  1. L1＋L2
  2. L1L2
  3. L1＋L2/L1L2
  4. L1L2/L1＋L2
(정답률: 58%)
  • 인덕턴스의 병렬 연결은 저항의 병렬 연결 공식과 동일하게 합성 인덕턴스의 역수는 각 인덕턴스 역수의 합과 같습니다.
    ① [기본 공식] $\frac{1}{L} = \frac{1}{L_{1}} + \frac{1}{L_{2}}$
    ② [숫자 대입] $L = \frac{1}{\frac{1}{L_{1}} + \frac{1}{L_{2}}}$
    ③ [최종 결과] $L = \frac{L_{1}L_{2}}{L_{1} + L_{2}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 인터럽트(interrupt)에 관한 설명 중 옳지 않은 것은?

  1. 인터럽트의 우선순위를 부여할 수 있다.
  2. 소프트웨어와 하드웨어 인터럽트가 있다.
  3. 인터럽트에 대한 서비스 중에는 다른 인터럽트가 허용될 수 없다.
  4. 분기번지를 선택하는 방법에 따라 벡터(vector)형과 비벡터(nonvector)형이 있다.
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 기계어(machine language)에서 조건 분기(conditional jump)를 할 때 조건 판정의 기준이 되는 레지스터는?

  1. 프로그램 카운터(program counter)
  2. 인덱스 레지스터(index register)
  3. 스택 포인터(stack pointer)
  4. 상태 레지스터(status register)
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. STACK 구조가 갖는 주소지정 방식은?

  1. 0-주소지정방식
  2. 1-주소지정방식
  3. 2-주소지정방식
  4. 3-주소지정방식
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 4096 워드를 가진 기억장치에 대해서는 최소 몇 비트의 어드레스 비트가 필요한가?

  1. 9
  2. 12
  3. 14
  4. 16
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 인터럽트의 발생 요인이 아닌 것은?

  1. 정전
  2. 처리할 데이터 양이 많은 경우
  3. 프로그램 상의 오류가 발생한 경우
  4. 컴퓨터가 제어하는 주변 상황에 이상이 있는 경우
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 컴퓨터에서 4KB는 정확히 얼마인가?

  1. 2048 byte
  2. 4000 byte
  3. 4052 byte
  4. 4096 byte
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 순서 논리 회로의 기본 구성도는?

  1. 조합 회로와 논리 회로
  2. 감산회로와 논리합 회로
  3. 가산 회로와 논리곱 회로
  4. 조합 회로와 메모리 요소
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음의 연산에서 비수치적 연산이 아닌 것은?

  1. 고정소수점 연산
  2. MOVE
  3. 컴플리먼트
  4. 로테이트
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 연관 기억장치(associative memory)의 특징으로 옳은 것은?

  1. 값이 싸다.
  2. 구조가 간단하다.
  3. 명령어를 순서대로 기억시킨다.
  4. 저장된 정보를 주소보다 내용 자체로 검색한다.
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 플로우 차트(Flow chart) 기호의 의미는?

  1. 비교 판단
  2. 입∙출력
  3. 조합
  4. 결합자
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 스택(stack)의 설명 중 옳지 않은 것은?

  1. 주기억장치의 일부를 스택 영역으로 할당하여 사용한다.
  2. 스택은 서브 루틴이나 인터럽트 서비스 루틴 사용시 복귀 주소가 지정된다.
  3. 스택은 선입 선출(first-in, first-out)구조로 되어 있다.
  4. 현재의 스택 위치는 CPU내의 스택포인터에 의해 지시된다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 자료의 흐름을 중심으로 하여 시스템 전체의 작업처리 내용을 종합적이고, 전체적인 상태로 도시한 순서도는?

  1. 시스템 순서도
  2. 프로그램 순서도
  3. 개략 순서도
  4. 상세 순서도
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 착오(error) 및 교정도 할 수 있는 원리의 code는?

  1. hamming code
  2. EBCDIC code
  3. Excess-3 code
  4. 2421 code
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 마이크로프로세서의 기본 구성 요소가 아닌 것은?

  1. 연산부
  2. 제어부
  3. 입曺출력부
  4. 레지스터부
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 기억 내용을 자외선으로 비추어 지우고 다시 쓰기(Write)가 가능한 기억소자는?

  1. Mask ROM
  2. SRAM
  3. EPROM
  4. DRAM
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 프로그램의 잘못을 고쳐 나가는 작업을 무엇이라 하나?

  1. 코딩(CODING)
  2. 디버깅(DEBUGGING)
  3. 펀칭(PUNCHING)
  4. 레코딩(RECORDING)
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 중앙처리장치(CPU)에서 마이크로 작동이 순차적으로 일어나게 하려면 무엇이 필요한가?

  1. 타임 발생기
  2. 제어신호
  3. 클록 발생기
  4. 스위칭 상태
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 마이크로컴퓨터의 기본 구성에서 외부의 장치와 신호를 주고 받는 요소는?

  1. CPU
  2. ALU
  3. I/O
  4. Memory
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 마스크(mask) ROM에 관한 설명 중 옳지 않은 것은?

  1. 소량 사용시 유리하다.
  2. 집적도를 높일 수 있다.
  3. 대용량의 칩을 만들 수 있다.
  4. 다시 고쳐 써 넣을 수 없는 ROM이다.
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CPU의 구성 요소가 아닌 것은?

  1. MAR
  2. DMA
  3. MBR
  4. ALU
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 스위프 주파수 발생기의 출력 파형은?

  1. 진폭 변조파형
  2. 주파수 변조파형
  3. 위상 변조파형
  4. 램프(ramp) 파형
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 브리지의 평형 조건은?

  3. C1C2=R1R2
  4. 1/C1C2=R1R2
(정답률: 43%)
  • 브리지의 평형 조건은 대향하는 두 변의 임피던스의 곱이 서로 같을 때 성립합니다. 주어진 회로에서 $C_1 R_2 = C_2 R_1$ 관계가 성립해야 합니다.
    ① [기본 공식] $\frac{1}{C_1 R_2} = \frac{1}{C_2 R_1}$
    ② [숫자 대입] (이미지 수식과 동일)
    ③ [최종 결과] $\frac{C_2}{C_1} = \frac{R_1}{R_2}$
    따라서 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 표준 저항기 재료의 구비 조건으로 옳지 않은 것은?

  1. 온도 계수가 적을 것
  2. 고유 저항이 클 것
  3. 구리에 대한 열기전력이 클 것
  4. 저항이 안정할 것
(정답률: 75%)
  • 표준 저항기는 정밀한 측정을 위해 외부 환경 변화에 민감하지 않고 안정적이어야 합니다. 따라서 열기전력에 의한 오차를 줄이기 위해 구리에 대한 열기전력이 작아야 합니다.

    오답 노트
    온도 계수가 적을 것: 온도 변화에 따른 저항 변화 최소화 필요
    고유 저항이 클 것: 재료 특성에 따른 적절한 저항값 확보 필요
    저항이 안정할 것: 시간 경과에 따른 값의 변동 최소화 필요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같은 임피던스 브리지(Impedance Bridge)에서 Lx의 값은?

(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 참값이 200[㎃]이고, 측정값이 204[㎃]일 때 오차율은?

  1. 1 [％]
  2. 2 [％]
  3. 3 [％]
  4. 4 [％]
(정답률: 81%)
  • 오차율은 참값에 대한 오차(측정값 - 참값)의 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식] $\text{오차율} = \frac{\text{측정값} - \text{참값}}{\text{참값}} \times 100$
    ② [숫자 대입] $\text{오차율} = \frac{204 - 200}{200} \times 100$
    ③ [최종 결과] $\text{오차율} = 2$
    최종 결과값은 $2\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 오실로스코프에서 위상차를 측정한 결과 그림과 같은 리서쥬 도형이 나타났다. 다음 관계식 중 옳은 것은?

(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 증폭기의 이득 측정과 관계없는 것은?

  1. 저주파 발진기
  2. 감쇠기(ATT)
  3. 표준신호발생기(SSG)
  4. 저역 여파기(LPF)
(정답률: 58%)
  • 증폭기의 이득을 측정하기 위해서는 입력 신호를 생성하는 저주파 발진기, 신호 크기를 조절하는 감쇠기, 불필요한 고주파 성분을 제거하는 저역 여파기가 필요합니다. 표준신호발생기는 주로 계기의 교정이나 기준 신호 제공에 사용되므로 이득 측정 과정과는 직접적인 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 정류기형 계기의 특징으로 옳지 않은 것은?

  1. 가동 코일형 직류 계기로 지시하게 되므로 감도, 확도가 높다.
  2. 소비 전력이 적다.
  3. 계기의 눈금이 거의 균등 눈금이다.
  4. 저주파 측정용 계기로 많이 사용한다.
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 회로 전류 측정 방법으로서 적합하지 않은 항목은?

  1. 도선 외착형(導線外着型) 측정 프로브(probe) 사용
  2. 직렬로 저저항 삽입, 전압 강하 독출법
  3. 전류계를 직렬로 넣는다.
  4. 전류계를 병렬로 넣는다.
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 셰링 브리지로 측정할 수 있는 것은?

  1. 유전체 손실각
  2. 유도 리액턴스
  3. 동손
  4. 철심의 와전류
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 지시 계기의 제동 장치로 쓰이지 않는 것은?

  1. 와류 제동
  2. 공기 제동
  3. 액체 제동
  4. 스프링 제동
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. Q meter로 측정할 수 없는 것은?

  1. 공진 주파수
  2. 콘덴서의 정전용량
  3. Coil의 분포용량
  4. Coil의 실효저항
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 그림의 가동코일형 전류계 내부에 있는 망가닌 저항 R1(가동코일과 직렬)의 주 역할은?

  1. 온도 보상용이다.
  2. 분류기 저항이다.
  3. 배율기 저항이다.
  4. 영점 조정 저항이다.
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같은 코올라시 브리지(kohlraush bridge)에서 E1과 E2 사이에 저항을 R1(Ω), E2 와 E3 사이가 R2(Ω), E3 와 E1 사이가 R3(Ω) 이라면 E1은? (단, E1은 피 측정 접지저항, E2, E3는 보조 접지이다.)

(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 진동편형 주파수계의 특징이 아닌 것은?

  1. 구조가 간단하고, 전압의 파형에 영향이 없다.
  2. 지시가 단계적이고, 연속성이 없다.
  3. 지시의 신뢰성이 높다.
  4. 보통 1000[㎐] 이상에서 사용된다.
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 계수형 주파수계의 확도에 영향을 주는 것은?

  1. 게이트(gate) 회로
  2. 지시관의 특성
  3. 클럭(clock) 발진기
  4. 전원 전압의 변동
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 어떤 전원 장치의 무부하시 전압이 220V 였는데 정격 부하의 전압이 180V가 되었다. 이 때의 전압변동율은?

  1. 22.2[%]
  2. 18.6[%]
  3. 16.6[%]
  4. 11.2[%]
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 1[Ω] 이하의 저저항 측정에 사용되는 브리지는?

  1. 휘트스톤브리지
  2. 캘빈더블브리지
  3. 맥스웰브리지
  4. 헤비사이드
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 브라운관 오실로스코프에 다음과 같은 그림을 얻었다. 무엇을 측정한 것인가?

  1. 20%의 AM 변조도
  2. 20%의 FM 변조도
  3. 40%의 AM 변조도
  4. 40%의 FM 변조도
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 공진 회로를 갖는 고주파 가변 발진기로서 발진부의 그리드 전류의 변화로 공진 주파수를 측정하는 계기는?

  1. 계수형 주파수계
  2. 나비형 주파수계
  3. 그리드 딥 메터
  4. 헤테로다인 주파수계
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
