컴퓨터응용밀링기능사 필기 기출문제복원 (2013-01-27)

컴퓨터응용밀링기능사 2013-01-27 필기 기출문제 해설

이 페이지는 컴퓨터응용밀링기능사 2013-01-27 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용밀링기능사
(2013-01-27 기출문제)

목록

1과목: 기계재료 및 요소

1. 부식을 방지하기 위한 방법으로 알루미늄(Al)의 방식법(防蝕法)이 아닌 것은?

  1. 수산법
  2. 황산법
  3. 니켈산법
  4. 크롬산법
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 베어링 합금이 갖추어야 할 구비조건이 아닌 것은?

  1. 열전도율이 커야 한다.
  2. 마찰계수가 크고 저항력이 작아야 한다.
  3. 내식성이 좋고 충분한 인성이 있어야 한다.
  4. 하중에 견딜 수 있는 경도와 내압력을 가져야 한다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 기계재료의 성질 중 기계적 성질이 아닌 것은?

  1. 인장강도
  2. 연신율
  3. 비열
  4. 전성
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 철강 및 비철금속재료 중에서 회주철의 재료 기호는?

  1. GC 300
  2. SC 450
  3. SS 400
  4. BMC 360
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 보통주철의 특성에 대한 설명으로 틀린 것은?

  1. 진동흡수 능력이 있다.
  2. 강에 비해 연신율이 작다.
  3. 강에 비해 인장강도가 크다.
  4. 용융점이 낮아 주조에 적합하다.
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 7:3 황동에 주석 1% 정도를 첨가한 동합금은?

  1. 네이벌 황동
  2. 망간 황동
  3. 애드미럴티 황동
  4. 쾌삭 황동
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 강의 절삭성을 향상시키기 위하여 인(P)이나 황(S)을 첨가시킨 특수강은?

  1. 쾌삭강
  2. 내식강
  3. 내열강
  4. 내마모강
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 재료의 반복하중 및 교번하중이 작용할 때 재료 내부에 생기는 저항력은?

  1. 외력
  2. 응력
  3. 구심력
  4. 원심력
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 기어의 잇수가 각각 40, 50개인 두 개의 기어가 서로 맞물고 회전하고 있다. 축간 거리가 90㎜ 일 때 모듈은?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 전동용 기계요소에 해당하는 것은?

  1. 볼트와 너트
  2. 리벳
  3. 체인
  4. 핀
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 나사의 리드(lead)가 가장 큰 것은?

  1. 피치 1mm의 4줄 미터 나사
  2. 8산 2줄의 유니파이 보통 나사
  3. 16산 3줄 유니파이 보통 나사
  4. 피치 1.5mm의 1줄 미터 나사
(정답률: 39%)
  • 나사의 리드는 나사를 1회전 시켰을 때 축 방향으로 이동하는 거리이며, 줄 수와 피치의 곱으로 계산합니다. 특히 유니파이 나사의 피치는 $25.4$를 나사산 수로 나누어 구합니다.
    ① [기본 공식] $L = n \times p$ (리드 = 줄 수 $\times$ 피치)
    ② [숫자 대입]
    - 피치 $1$mm의 4줄 미터 나사: $$L = 4 \times 1 = 4$$
    - 8산 2줄의 유니파이 보통 나사: $$L = 2 \times \frac{25.4}{8} = 6.35$$
    - 16산 3줄 유니파이 보통 나사: $$L = 3 \times \frac{25.4}{16} = 4.76$$
    - 피치 $1.5$mm의 1줄 미터 나사: $$L = 1 \times 1.5 = 1.5$$
    ③ [최종 결과] $L = 6.35$
    따라서 8산 2줄의 유니파이 보통 나사의 리드가 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 인장스프링에서 하중 100N이 작용할 때의 변형량이 10㎜일 때 스프링 상수는 몇 N/㎜인가?

  1. 0.1
  2. 0.2
  3. 10
  4. 20
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 스프링 소재는 금속 스프링과 비금속 스프링으로 분류할 때 비금속 스프링에 속하지 않는 것은?

  1. 고무 스프링
  2. 공기 스프링
  3. 동합금 스프링
  4. 합성수지 스프링
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 안내 키(key)라고도 하며, 축 방향으로 보스를 미끄럼 운동시킬 필요가 있을 때 사용되는 것은?

  1. 성크 키
  2. 페더 키
  3. 접선 키
  4. 원뿔 키
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 V벨트 종류 중 인장강도가 가장 작은 것은?

  1. M
  2. A
  3. B
  4. E
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 나사의 도시방법에 관한 설명 중 틀린 것은?

  1. 나사의 끝면에서 본 그림에서 모따기 원을 표시하는 굵은 선은 반드시 나타내야 한다.
  2. 나사의 끝면에서 본 그림에서 나사의 골 밑은 가는 실선으로 그린 원주의 3/4에 거의 같은 원의 일부로 표시한다.
  3. 나사의 측면에서 본 그림에서 나사산의 봉우리를 굵은 실선으로 표시한다.
  4. 나사의 측면에서 본 그림에서 나사산의 골 밑을 가는 실선으로 표시한다.
(정답률: 33%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 정보를 나타내기 위한 목적으로만 사용하는 치수로서 가공이나 검사공정에 영향을 주지 않고 도면상의 기타 치수나 관련 문서의 치수로부터 산출되는 치수로서 괄호 안에 기입하는 치수는?

  1. 기능 치수(functional dimension)
  2. 비기능 치수(non-functional dimension)
  3. 참고 치수(auxiliary dimension)
  4. 소재 치수(basic material dimension)
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 끼워맞춤에 관계된 치수 중 헐거운 끼워 맞춤을 나타낸 것은?

  1. ø45 H7/p6
  2. ø45 H7/js6
  3. ø45 H7/m6
  4. ø45 H7/g6
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 도면에 다음과 같이 주철제 V벨트 풀리가 호칭되어 있을 경우 이 풀리의 호칭지름은 몇 ㎜ 인가?

  1. 100
  2. 140
  3. 250
  4. 1400
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 스프링을 도시할 경우 그림 안에 기입하기 힘든 사항은 일괄하여 스프링 요목표에 기입한다. 다음 중 압축 코일 스프링의 요목표에 기입되는 항목으로 거리가 먼 것은?

  1. 재료의 지름
  2. 감김 방향
  3. 자유 길이
  4. 초기 장력
(정답률: 41%)
  • 압축 코일 스프링의 요목표에는 재료의 지름, 감김 방향, 자유 길이, 코일의 평균 지름, 총 감긴 수, 유효 감긴 수 등을 기입합니다. 초기 장력은 주로 인장 스프링에서 고려되는 항목으로 압축 코일 스프링의 일반적인 요목표 기입 사항과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 단면도의 표시방법에서 그림과 같은 단면도의 명칭은?

  1. 전단면도
  2. 한쪽 단면도
  3. 부분 단면도
  4. 회전 도시 단면도
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같이 제 3각법으로 정투상하여 나타낸 도면에서 누락된 평면도로 가장 적합한 것은?

(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 표면의 결 기호와 함께 사용하는 가공 방법의 약호에서 리밍 작업 기호는?

  1. BR
  2. FR
  3. SH
  4. FL
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 도면에서 특수한 가공(고주파 담금질 등)을 실시하는 부분을 표시할 때 사용하는 선의 종류는?

  1. 굵은 실선
  2. 가는 1점 쇄선
  3. 가는 실선
  4. 굵은 1점 쇄선
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. KS 기하 공자 기호 중 원통도의 표시 기호는?

(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 원통 연삭에서 바깥지름 연삭 방식 중 연삭숫돌을 숫돌 반지름 방향으로 이송하면서, 원통면, 단이 있는 면등의 전체 길이를 동시에 연삭하는 방식은?

  1. 테이블 왕복형
  2. 숫돌대 왕복형
  3. 플런지 컷형
  4. 공작물 왕복형
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 밀링 머신에서 지름 70㎜인 초경합금의 밀링커터로 가공물을 절삭할 때 커터의 회전수는 몇 rpm인가?(단, 절삭속도는 120m/min 이다.)

  1. 545
  2. 556
  3. 566
  4. 576
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 밀링 머신에서 분할대는 어디에 설치하는가?

  1. 심압대
  2. 스핀들
  3. 새들 위
  4. 테이블 위
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같이 작은 나사나 볼트의 머리를 일감에 묻히게 하기 위하여 단이 있는 구멍 뚫기를 하는 작업은?

  1. 카운터 보링
  2. 카운터 싱킹
  3. 스폿 페이싱
  4. 리밍
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 선반을 구성하는 4대 주요부로 짝지어진 것은?

  1. 주축대, 심압대, 왕복대, 베드
  2. 회전센터, 면판, 심압축, 정지센터
  3. 복식공구대, 공구대, 새들, 에이프런
  4. 리드스크루, 이송축, 기어상자, 다리
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. Al2O3분말에 TiC 또는 TiN 분말을 혼합하여 수소 분위기 속에서 소결하여 제작하는 공구 재료는?

  1. 세라믹(ceramic)
  2. 주조 경질합금(cast alloyed hard metal)
  3. 서멧(cermet)
  4. 소결 초경합금(sintered hard metal)
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. M5 × 0.8 탭 작업을 할 때 가장 적합한 드릴 지름은?

  1. 4㎜
  2. 4.2㎜
  3. 5㎜
  4. 5.8㎜
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 연삭숫돌의 결합제 중 주성분이 점토이고 가장 많이 사용되고 있으면 기호를 "V"로 표시하는 결합제는?

  1. 비트리파이드
  2. 실리케이트
  3. 셀락
  4. 레지노이드
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 구멍용 한계 게이지가 아닌 것은?

  1. 원통형 플러그 게이지
  2. 봉 게이지
  3. 터보 게이지
  4. 스냅 게이지
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 기계가공에서 절삭성능을 높이기 위하여 절삭유를 사용한다. 절삭유의 사용 목적으로 틀린 것은?

  1. 절삭공구의 절삭온도를 저하시켜 공구의 경도를 유지 시킨다.
  2. 절삭속도를 높일 수 있어 공구수명을 연장시키는 효과가 있다.
  3. 절삭 열을 제거하여 가공물의 변형을 감소시키고, 치수 정밀도를 높여 준다.
  4. 냉각성과 윤활성이 좋고, 기계적 마모를 크게 한다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 수평밀링머신에서 주로 사용하는 커터는?

  1. 엔드밀
  2. 메탈 쏘
  3. T홈 커터
  4. 데브테일 커터
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 수평밀링머신의 프레인 커터 작업에서 상향절삭과 비교한 하향절삭(매려깍기)의 장점으로 옳은 것은?

  1. 날 자리 간격이 짧고, 가공면이 깨끗하다.
  2. 기계에 무리를 주지 않는다.
  3. 이송 기구의 백래시가 자연히 제거된다.
  4. 절삭열에 의한 치수 정밀도의 변화가 작다.
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 특정한 모양이나 치수의 제품을 대량으로 생산하기 위한 목적으로 제작된 공작 기계는?

  1. 단능 공작 기계
  2. 만능 공작 기계
  3. 범용 공작 기계
  4. 전용 공작 기계
(정답률: 66%)
  • 특정한 모양이나 치수의 제품을 단품종 대량생산하기 위해 특화되어 제작된 공작 기계는 전용 공작 기계입니다.

    오답 노트
    단능 공작 기계: 한 가지 공정의 가공만 가능
    만능 공작 기계: 소규모 공장이나 보수 목적의 공작실에 사용
    범용 공작 기계: 널리 사용되며 절삭 및 이송속도 범위가 넓음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 빌트업 에지(built-up edge)의 발생을 감소시키기 위한 방법이 아닌 것은?

  1. 절삭 속도를 작게 한다.
  2. 윤활성이 좋은 절삭 유제를 사용한다.
  3. 절삭 깊이를 얕게 한다.
  4. 공구의 윗면 경사각을 크게 한다.
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 수나사의 유효지름 측정 방법이 아닌 것은?

  1. 콤비네이션 세트에 의한 방법
  2. 삼침법에 의한 방법
  3. 공구 현미경에 의한 방법
  4. 나사 마이크로미터에 의한 방법
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 선반 척 중 불규칙한 일감을 고정하는데 편리하며 4개 조로 구성되어 있는 것은?

  1. 단동척
  2. 콜릿척
  3. 마그네틱척
  4. 연동척
(정답률: 62%)
  • 단동척은 4개의 조가 90도 간격으로 배치되어 있어 불규칙한 형상의 일감을 고정하는 데 매우 편리합니다.

    오답 노트
    연동척: 3개의 조가 120도 간격으로 배치되어 규칙적인 모양 고정에 사용
    콜릿척: 지름이 작은 가공물이나 각 봉재 가공에 사용
    마그네틱척: 전자석을 이용해 얇은 판 등의 변형을 방지하며 고정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 방전 가공에 대한 일반적인 특징으로 틀린 것은?

  1. 전극은 구리나 흑연 등을 사용한다.
  2. 전기 도체이면 쉽게 가공할 수 있다.
  3. 전극의 형상대로 정밀하게 가공할 수 있다.
  4. 공작물은 음극, 공구는 양극으로 한다.
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 머시닝센터 작업시 공구의 길이가 그림과 같을 때 다음 프로그램에서 T02의 공구 길이 보정값은?

  1. 20
  2. -20
  3. -40
  4. 40
(정답률: 60%)
  • 기준 공구 대비 대상 공구의 길이 차이를 이용하여 보정값을 구하는 문제입니다.
    기준 공구 $T01$의 길이가 $50$이고, 대상 공구 $T02$의 길이가 $70$이므로 두 공구의 길이 차이는 $20$입니다.
    ① [기본 공식] $L_{diff} = L_{T02} - L_{T01}$
    ② [숫자 대입] $L_{diff} = 70 - 50$
    ③ [최종 결과] $L_{diff} = 20$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CNC 공작기계의 일상 점검중 매일 점검 내용에 해당하지 않는 것은?

  1. 베드면에 습동유가 나오는지 손으로 확인한다.
  2. 유압 탱크의 유량은 충분한가 확인한다.
  3. 각축은 원활하게 급속이동 되는지 확인한다.
  4. NC 장치 필터 상태를 확인한다.
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

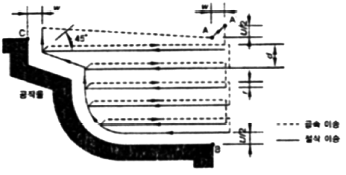

45. 그림은 바깥지름 막깍기 사이클의 공구 경로를 나타낸 것이다. 복합형 고정 사이클의 명령어는?

  1. G70
  2. G71
  3. G72
  4. G73
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 CNC 선반 프로그램에서 분당이송(㎜/min)의 값은?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 45%)
  • 주축 회전수 일정 제어($G97$) 상태에서 회전당 이송($F$) 값이 주어졌을 때, 분당 이송 속도를 계산하는 문제입니다.
    분당 이송은 회전당 이송에 주축 회전수를 곱하여 산출합니다.
    ① [기본 공식] $F_{min} = f \times N$
    ② [숫자 대입] $F_{min} = 0.1 \times 1000$
    ③ [최종 결과] $F_{min} = 100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CNC 프로그램에서 보조 프로그램을 사용하는 방법이다. (A), (B), (C)에 차례로 들어갈 어드레스로 적당한 것은?

  1. (A) : M98, (B) : M02, (C) : M99
  2. (A) : M98, (B) : M99, (C) : M02
  3. (A) : M30, (B) : M99, (C) : M02
  4. (A) : M30, (B) : M02, (C) : M99
(정답률: 45%)
  • CNC 프로그램에서 보조 프로그램을 호출하고 종료하며, 전체 프로그램을 마무리하는 어드레스의 순서를 묻는 문제입니다.
    M98은 보조 프로그램을 호출할 때 사용하며, M99는 보조 프로그램을 종료하고 주 프로그램으로 복귀할 때 사용합니다. 마지막으로 M02는 전체 프로그램의 종료를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CNC 선반 절삭가공의 작업 안전에 관한 사항으로 틀린 것은?

  1. 절삭유의 비산을 방지하기 위하여 문(door)을 닫는다.
  2. 절삭 가공 중에 반드시 보안경을 착용한다.
  3. 공작물이 튀어나오지 않도록 확실하게 고정한다.
  4. 칩의 제거는 면장갑을 끼고 손으로 제거한다.
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 서보 제어방식 중 모터에 내장된 타코 제네레이터에서 속도를 검축하고, 기계의 테이블에 부착된 스케일에서 위치를 검출하여 피드백 시키는 방식은?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 범용 공작기계와 CNC 공작기계를 비교하였을 때 CNC 공작기계가 유리한 점이 아닌 것은?

  1. 복잡한 형상의 부품가공에 성능을 발휘한다.
  2. 품질이 균일화되어 제품의 호환성을 유지할 수 있다.
  3. 장시간 자동운전이 가능하다.
  4. 숙련에 오랜 시간과 경험이 필요하다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 200rpm으로 회전하는 스핀들 5회전 휴지를 지령하는 것으로 옳은 것은?

  1. G04 X1.5 ;
  2. G04 X0.7 ;
  3. G40 X1.5 ;
  4. G40 X0.7 ;
(정답률: 54%)
  • 스핀들의 회전수와 휴지 회전수를 이용하여 정지 시간을 계산하는 문제입니다.
    ① [기본 공식] $T = \frac{60 \times N_{stop}}{N}$ (정지시간 = 60 × 휴지회전수 / 스핀들 회전수)
    ② [숫자 대입] $T = \frac{60 \times 5}{200}$
    ③ [최종 결과] $T = 1.5$
    따라서 G04 X1.5 ; 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 입출력 장치 중 출력장치가 아닌 것은?

  1. 하드 카피장치(hard copier)
  2. 플로터(plotter)
  3. 프린터(printer)
  4. 디지타이저(digitizer)
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 기계의 기준점인 기계원점을 기준으로 정한 좌표계이며, 기계제작자가 파라미터에 의해 정하는 좌표계는?

  1. 공작물 좌표계
  2. 상대 좌표계
  3. 기계 좌표계
  4. 증분 좌표계
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CNC 프로그램에서 몇 개의 단어들이 모여 구성된 한개의 지령단위를 지령절(Block)이라고 하는데 지령절과 지령절을 구분하는 것은?

  1. KS
  2. EOB
  3. ISO
  4. DNC
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CNC 공작기계에서 자동 운전을 실행하기 전에 도면의 임의의 점에 좌표계 원점을 정하고, 작성 프로그램을 테이블 위에 있는 일감에 적용시켜 원점 위치를 설정하는 것은?

  1. 공작물 좌표계 설정
  2. 상대 좌표계 설정
  3. 기계 좌표계 설정
  4. 잔여 좌표계 설정
(정답률: 42%)
  • 공작물 좌표계 설정은 도면의 임의의 점을 원점으로 정하고, 작성된 프로그램을 실제 테이블 위의 일감(공작물)에 적용시켜 원점 위치를 설정하는 과정입니다.

    오답 노트
    상대 좌표계 설정: 마지막 점을 기준으로 다음 좌표를 지령하는 방식입니다.
    기계 좌표계 설정: 기계 자체의 고정된 원점을 기준으로 하는 좌표계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음중 원호보간 지령과 관계가 없는 것은?

  1. G02
  2. G03
  3. R
  4. M09
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 머시닝센터 가공시 평면을 선택하는 G 코드가 아닌 것은?

  1. G17
  2. G18
  3. G19
  4. G20
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 프로그램에서 "G97 s200 ;"에 대한 설명으로 맞는 것은?

  1. 주축은 200rpm으로 회전한다.
  2. 주축 속도가 200m/min이다.
  3. 주축의 최고 회전수는 200rpm 이다.
  4. 주축의 최저 회전수는 200rpm 이다.
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 드릴링 머신의 작업시 안전 사항 중 틀린 것은?

  1. 드릴을 회전시킨 후에는 테이블을 조정하지 않는다.
  2. 드릴을 고정하거나 풀 때는 주축이 완전히 정지한 후에 작업을 한다.
  3. 드릴이나 드릴 소켓 등을 뽑을 때는 해머 등으로 가볍게 두드려 뽑는다.
  4. 얇은 판의 구멍 뚫기에는 밑에 보조 판 나무를 사용하는 것이 좋다.
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC 선반 프로그램에서 나사 가공에 대한 설명 중 틀린 것은?

  1. G76은 복합 사이클을 이용한 나사 가공이다.
  2. 나사산의 각도는 50°이다.
  3. 나사가공의 최종지름은 47.62mm이다.
  4. 나사의 리드는 2.0mm이다.
(정답률: 45%)
  • 제시된 G76 복합 사이클 프로그램에서 나사산의 각도는 P값의 세 번째와 네 번째 자리 숫자로 지정됩니다. $\text{P011060}$에서 $10$은 면취 각도를 의미하며, 일반적인 미터 나사의 각도는 $60^{\circ}$입니다. 따라서 나사산의 각도가 $50^{\circ}$라는 설명은 틀렸습니다.

    오답 노트
    나사 리드: $F2.0$ 지령에 의해 $2.0\text{mm}$가 맞음
    최종 지름: $X47.62$ 지령에 의해 $47.62\text{mm}$가 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
