1과목: 기계재료 및 요소
2. 보통 주철(회주철)의 성분 중 탄소(C) 다음으로 함유하고 있는 원소로 주철조직에 가장 많은 영향을 주는 것은?
- 황
- 규소
- 망간
- 인
3. 심랭처리(subzero cooling treatment)를 하는 주목적은?
- 시효에 의한 치수 변화를 방지한다.
- 조직을 안정하게 하여 취성을 높인다.
- 마르텐사이트를 오스테나이트화하여 경도를 높인다.
- 오스테나이트를 잔류하도록 한다.
4. 다음 7:3황동에 대한 설명으로 맞는 것은?
- 구리 70%, 주석 30%의 합금이다.
- 구리 70%, 아연 30%의 합금이다.
- 구리 70%, 니켈 30%의 합금이다.
- 구리 70%, 규소 30%의 합금이다.
5. 주철은 고온에서 가열과 냉각을 반복하면 부피가 불고 변형이나 균열이 일어나 주철의 강도나 수명을 저하시키게 되는데 이러한 현상을 무엇이라하는가?
- 주철의 자연 시효
- 주철의 자기 풀림
- 주철의 성장
- 주철의 시효 경화
6. 전기저항체, 밸브, 콕크, 광학기계 부품 등에 사용되는 7:3 황동에 7~30% Ni를 첨가하여 Ag 대용으로 쓰이는 것은?
- 케멜합금
- 양은 또는 양백
- 델타메탈
- 애드미럴티 황동
9. 레이디얼 엔드 저널 베어링에서 저널의 지름이 d(㎜)이고 레이디얼 하중이 W(N)일 때. 저널의 깊이 ℓ(㎜)를 구하는 식으로 옳은 것은?(단, 베어링 압력은 p(N/㎟)이다.)
-
CBT문제은행AI2026-04-25 05:36
베어링 압력은 하중을 투영 면적으로 나눈 값이며, 이를 통해 저널의 깊이를 산출할 수 있습니다.
① [기본 공식]
$$p = \frac{W}{d \ell}$$
② [숫자 대입]
$$\ell = \frac{W}{p d}$$
③ [최종 결과]
$$\ell = \frac{W}{p d}$$
따라서 정답은
입니다.
12. 체결용 요소 중 볼나사(ball screw)의 장점을 설명한 것 중 올바르지 않는 것은?
- 나사의 효율이 좋다.
- 백래시를 작게할 수 있다.
- 먼지에 의한 마모가 적다.
- 자동 체결용으로 좋다.
15. 너클 핀 이음에서 축에 발생하는 인장력이 120kN이고, 두축을 연결한 너클 핀의 허용전단응력이 100N/mm2이라고 할 때 핀의 지름은 약 몇 mm인가?
- 17.6mm
- 23.6mm
- 27.6mm
- 33.6mm
2과목: 기계제도(절삭부분)
16. 그림과 같은 정면도와 평면도에 가장 알맞은 우측면도는?
-
CBT문제은행AI
2026-04-28 08:06
정면도와 평면도를 분석하여 우측면도를 찾는 문제입니다. 정면도와 평면도에서 나타난 형상의 높이, 너비, 깊이 관계를 종합하면
가 가장 적절한 투상도입니다.
17. 대칭도를 나타내는 기호는 어느 것인가?
기호는 대칭도를 나타냅니다.
: 원통도
: 평행도
: 온흔들림
18. 구름베어링의 안지름이 140mm 일 때, 구름베어링의 호칭번호에서 안지름 번호로 가장 적합한 것은?
- 14
- 28
- 70
- 140
19. 선형치수에 대한 공차 적용시 그 표기방법이 잘못된 것은?
-
CBT문제은행AI
2026-04-28 08:08
치수 공차 표기 시 IT 공차 등급 기호(f7 등)와 실제 수치 공차를 동시에 중복해서 표기하지 않습니다. 따라서
처럼 기호와 수치를 함께 적은 것은 잘못된 표기법입니다.
21. 바퀴의 암, 리브 등을 단면할 때 가장 적합한 단면도로 그림과 같은 단면도의 명칭은?
- 부분 단면도
- 한쪽 단면도
- 회전도시 단면도
- 계단 단면도
22. 다음 표면의 결 도시기호 중 주로 호닝 가공에 의해 나타나는 모양으로 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 2방향으로 교차하는 것은?
-
CBT문제은행AI
2026-04-28 08:06
표면 결 도시기호에서 가공 컷의 줄무늬가 투영면에 비스듬하게 두 방향으로 교차하는 모양은 $\times$ 기호로 표시하며, 이는 주로 호닝 가공에서 나타납니다. 따라서 정답은
입니다.
23. 나사를 그릴 때 가려서 보이지 않는 나사부를 표시하는 선의 종류는?
- 가는 파선
- 가는 2점 쇄선
- 가는 1점 쇄선
- 굵은 1점 쇄선
24. 공ㆍ유압 기기에서 그림과 같은 기호의 동력원의 명칭은?
- 유압
- 원동기
- 공기압
- 전기
-
CBT문제은행AI
2026-04-28 08:06
공·유압 기호에서 동력원을 나타내는 삼각형이 비어있는(흰색) 형태는 공기압을 의미합니다.
오답 노트
유압: 삼각형 내부가 검은색으로 칠해진 형태
25. 기하학적 허용공차에서 최대실체상태(MMC)에 대한 설명으로 가장 옳은 것은?
- 부품의 길이가 가장 짧은 상태
- 부품의 길이가 가장 긴 상태
- 재료의 형태가 최소 크기인 상태
- 재료의 형태가 최대 크기인 상태
26. 디스크(disk) 형상으로 원주면에 절삭날이 있어 공작물의 좁은 홈이나 절단가공에 사용되는 밀링 커터는?
- 정면 밀링 커터
- 메탈 슬리팅 소
- 엔드밀
- 평면 밀링 커터
27. 평행 나사 측정 방법이 아닌 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 공구 현미경에 의한 유효 지름 측정
- 사인바에 의한 피치 측정
- 삼선법에 의한 유효 지름 측정
- 나사 마이크로미터에 의한 유효 지름 측정
28. 슈퍼 피니싱에 대한 특징 설명으로 틀린 것은
- 다듬질 면은 평활하고 평행성이 없다.
- 숫돌은 진동을 하면서 왕복 운동을 한다.
- 가공에 따른 변질층의 두께가 매우 크다.
- 공작물은 전 표면이 균일하고 매끈하게 다듬질 된다.
29. 지름이 다른 여러 종류의 환봉에 중심선을 긋고자 한다 다음 중 가장 적합한 공구는?
- 사인바
- 직각자
- 조절 각도기
- 콤비네이션 세트
3과목: 기계공작법
33. 수평 밀링 머신의 플레인 커터 작업에서 하향 절삭과 비교하여 상향 절삭에 대한 설명으로 올바른 것은?
- 일감 고정이 불안정하고 떨림이 일어나기 쉽다.
- 날의 마멸이 적고 수명이 길다.
- 커터 날의 회전 방향과 일감의 진행 방향이 같다.
- 가공 표면에 광택은 적으나 표면 거칠기가 좋다.
34. 구성인선(built-up edge)에 관한 설명 중 틀린 것은?
- 구성인성은 공구각을 변화시키고 가공면의 표면 거칠기를 나쁘게 한다.
- 공구와 공작물의 마찰 저항으로 칩의 일부가 단단하게 변질되어 공구에 달라붙어 절삭날과 같은 작용을 한다.
- 공구의 윗면 경사각을 크게 하여 방지 한다.
- 칩 두께가 얇고 절삭속도가 임계속도 이상으로 높을 때 주로 발생한다.
35. 센트리스 연삭기로 가공하기 가장 적합한 공작물은?
- 직경이 불규칙한 공작물
- 척에 고정하기 어려운 가늘고 긴 공작물
- 단면이 사각형인 공작물
- 일반적으로 평면인 공작물
36. 연삭숫돌 입자에 요구되는 요건 중 해당되지 않는 것은?
- 공작물에 용이하게 절입할수 있는 경도
- 예리한 절삭날을 자생시키는 적당한 파생성
- 고온에서 화학적 안정성 및 내마멸성
- 인성이 작아 숫돌 입자의 빠른 교환성
37. 다음 중 원주에 많은 절삭 날(인선)을 가진 공구를 회전 운동시키면서 가공물에서 직선 이송 운동을 시켜 평면을 깍는 작업은?
- 선삭
- 태핑
- 드릴링
- 밀링
38. 절삭 면적을 식으로 나타낸 것으로 올바른 것은?(단. F : 절삭 면적(㎟), s : 이송(㎜/rev), t : 절삭 깊이(㎜)이다.)
- F = s × t
- F = s ÷ t
- F = s + t
- F = s - t
39. 밀링에서 지름 80mm인 밀링 커터로 가공물을 절삭할 때 이론적인 회전수는 약 몇 rpm인가?(단, 절삭속도는 100mm/min이다.)
- 398
- 415
- 423
- 435
40. 선반용 바이트의 주요 각도 중 바이트의 옆면 및 앞면과 가공물과의 마찰을 줄이기 위한 각은?
- 경사각
- 여유각
- 공구각
- 절삭각
4과목: CNC공작법 및 안전관리
42. 일반적인 절삭공구의 수명 판정 기준이 아닌 것은?
- 공작물의 온도가 일정량에 달했을 때
- 공구 인선의 마모가 일정량에 달했을때
- 완성치수의 변화량이 일정량에 달했을때
- 가공면에 광택이 있는 색조 또는 반점이 생길 때
44. 머시닝센터에서 M8 × 1.25 탭 가공시 초기 구멍가공에 필요한 드릴의 직경은 약 몇 ㎜가 적당한가?
- 6.5
- 6.75
- 8
- 9.25
45. 머시닝센터에서 4날 - ø20 엔드밀을 사용하여 절삭속도 80 m/min, 공구의 날당 이송량 0.05㎜/tooth로 SM25C를 가공할 때 이송속도는 약 몇 ㎜/min인가?
- 255
- 265
- 275
- 285
47. 복합형 고정사이클에 대한 설명으로 맞는 것은?
- 단일형 고정사이클 보다 프로그램이 더욱 길고 프로그램 작성 시간이 많이 소요된다.
- 메모리(자동) 운전이 아니어도 사용 가능하다.
- 매번 절입량을 계산하여 입력하므로 프로그램 작성에 많은 노력과 시간이 필요하다.
- 최종 형상과 절삭 조건을 지정해 주면 공구 경로는 자동적으로 결정된다.
48. 1대의 컴퓨터에 여러 대의 CNC 공작기계를 연결하고 가공 데이터를 분배 전송하여 동시에 운전하는 방식은?
- FMS
- FMC
- DNC
- CIMS
49. PMC(programmable Machine Control) 기능과 관계가 없는 것은?
- 공구의 교환
- 절삭유의 ON, OFF
- 공구의 이동
- 주축의 정지
50. CNC 선반의 프로그램에서 공구의 현재 위치가 시작점일 경우 공작물 좌표계 설정으로 올바른 것은?
- G50 X75. Z100. ;
- G50 X150. Z50. ;
- G50 X30. Z40. ;
- G50 X75. Z-50. ;
52. 다음과 같은 재해를 예방하기 위한 대책으로 거리가 가장 먼 것은?
- 공작기계에 협착되거나 말림 위험이 높은 주축 가공부에 접근시에는 공작기계를 정지한다.
- 불시 오조작에 의한 위험을 방지하기 위해 기동장치에 잠금장치 등의 방호조치를 설치한다.
- 공작기계 주변에 방책 등을 설치하여 근로자 출입시 기계의 작동이 정지하는 연동구조로 설치한다.
- 회전하는 주축 가공부에 가공 공작물의 면을 검사하고자 할 때는 안전 보호구를 착용 후 검사한다.
-
CBT문제은행AI
2026-04-25 05:36
제시된
사례는 회전 중인 공작기계에 접근했다가 협착 사고가 발생한 경우입니다. 주축이 회전하고 있을 때는 안전 보호구를 착용하더라도 절대 가공 작업부에 접근해서는 안 되며, 반드시 기계를 완전히 정지시킨 후 검사해야 합니다.

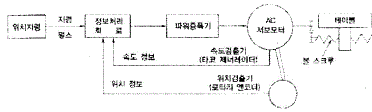

53. CNC 서보 기구 중 그림과 같은 펄스신호를 머터에서 검출하여 피드백 시키므로 비교적 정밀도가 높은 CNC 공작기계에 많이 사용하고 있는 서보 기구는?
- 개방회로 방식
- 폐쇄회로 방식
- 반폐쇄회로 방식
- 하이브리드 방식
-
CBT문제은행AI
2026-04-25 05:36
제시된
회로도는 모터의 회전각을 검출하는 로터리 엔코더(위치검출기)를 통해 위치 정보를 피드백하는 구조입니다. 이처럼 기계의 구동부(볼 스크루)가 아닌 모터 축에서 직접 펄스 신호를 검출하여 제어하는 방식을 반폐쇄회로 방식이라고 합니다.
54. CNC 선반에서 A→B로 이동 시 바르게 프로그램된 것은?
- G02 X0. Z24. I-11. K11. F0.1 ;
- G02 X0. Z24. I-22. K-11. F0.1 ;
- G03 X48. Z0. I-11. K-22. F0.1 ;
- G03 X48. Z0. I-22. K-22. F0.1 ;
-
CBT문제은행AI
2026-04-25 05:36
점 A($X11, Z22$)에서 점 B($X0, Z24$)로 이동하는 원호 보간 문제입니다.
그림을 분석하면 반시계 방향으로 이동하므로 G03을 사용하며, 원호의 중심은 점 A에서 $X$축 방향으로 $-11$, $Z$축 방향으로 $-22$만큼 떨어진 지점에 위치합니다. 따라서 중심 좌표를 나타내는 I값은 $-11$, K값은 $-22$가 되며, 종점 좌표는 $X0, Z24$가 되어야 합니다.
오답 노트
G02: 시계 방향 보간이므로 틀림
I-22, K-11: 원호 중심 좌표 설정이 잘못됨
55. 머시닝센터의 작업 전에 육안 점검사항이 아닌 것은?
- 윤활유의 충만 상태
- 공기압의 유지 상태
- 절삭유 충만 상태
- 전기적 회로 연결 상태
56. 다음 프로그램을 설명한 것으로 틀린 것은?
- 주축의 최고 회전수는 1500rpm이다.
- 절삭속도를 150m/min로 일정하게 유지한다.
- N40블럭의 스핀들 회전수는 3185rpm이다.
- 공작물 1회전당 이송 속도는 0.25㎜이다.
57. 다음 그림에서 ①→②로 이동하는 지령방법으로 잘못된 것은?
- G00 U-60. Z100. ;
- G00 U-60. W-90. ;
- G00 X80. W-90. ;
- G00 X100. Z80. ;
-
CBT문제은행AI
2026-04-25 05:37
에서 ①번 위치($X140, Z190$)에서 ②번 위치($X80, Z100$)로 이동하려면 $X$축으로 $-60$, $Z$축으로 $-90$만큼 이동해야 합니다. G00 X100. Z80. ; 지령은 $X$값과 $Z$값이 서로 바뀌어 입력되었으므로 잘못된 지령입니다.
58. CNC 선반에서 공구 보정(offset) 번호 2번을 선택하여, 4번 공구를 사용하려고 할 때 공구지령으로 옳은 것은?
- T2040
- T4020
- T0204
- T0402
59. CNC 프로그램은 여러 개의 지령절(Block)이 모여 구성된다. 지령절과 지령절의 구분은 무엇으로 표시하는가?
- 블록(Block)
- 워드(Word)
- 어드레스(Address)
- EOB(End of Block)
60. CNC 공작기계 작업시 공구에 관한 안전사항으로 틀린 것은?
- 공구는 기계나 재료 등의 위에 올려놓고 사용한다.
- 공구는 공구상자 내에 잘 정리 정돈하여 놓는다.
- 공구는 항상 작업에 맞도록 점검과 보수를 한다.
- 주위 환경에 주의해서 작업을 시작한다.
