1과목: 임의구분
1. 일반적으로 고온에서 볼 수 있는 현상으로, 금속에 오랜 시간 외력을 가하면 시간이 경과됨에 따라 그 변형이나 변형률이 증가되는 현상은?
- 피로
- 크리프
- 허용응력
- 안전율
2. 코일 전체의 평균지름을 D[mm], 소선의 지름을 d[mm]라할 때, 스프링지수(C)를 구하는 식으로 옳은 것은?
- C=d×D
3. 아이볼트(Eye Bolt)fh 52[kN]의 물체를 수직으로 들어 올리려고 한다. 이 아이 볼트 나사부의 바깥지름은 약 몇 [mm]인가? (단, 볼트재료는 연강으로 하고 허용 인장응력은 60[N/mm2]이다.)
- 21
- 33
- 42
- 59
5. 브레이크 블록의 구비 조건으로 적당하지 않은 것은?
- 마찰 계수가 작을 것
- 내마멸성이 클 것
- 내열성이 클 것
- 제동 효과가 양호할 것
7. 스플라인에 관한 설명으로 틀린 것은?
- 자동차, 공작기계, 항공기, 발전용 증기터빈 등에 널리 쓰인다.
- 단속 키보다 훨씬 작은 토크를 전달시킨다.
- 축의 둘레에 여러 개의 일정 간격의 키가 있다.
- 축과 보스와의 중심축을 정확하게 맞출 수 있다.
8. 마찰 클러치 설계 시 고려사항이 아닌 것은?
- 원활히 단속할 수 있도록 한다.
- 소형이며 가벼워야 한다.
- 열을 충분히 제거하고, 고착되지 않아야 한다.
- 접촉면의 마찰계수가 작아야 한다.
10. 다음과 같이 1개의 입력포트와 1개의 출력포트를 가지고 입력포트에 입력이 되지 않은 경우에만 출력포트에 출력이 나타나는 회로는?
- NOR 회로
- AND 회로
- NOT 회로
- OR 회로
-
CBT문제은행AI2026-04-28 03:45
입력 포트와 출력 포트가 각각 1개씩만 존재하며, 입력이 없을 때만 출력이 나타나는 반전 동작을 수행하는 회로는 NOT 회로입니다.
11. 다음의 변위단계 선도에서 실린더 동작순서가 옳은 것은? (단, + : 실린더의 전진, - : 실린더의 후진)
- 1.0+ 2.0+ 2.0- 1.0-
- 1.0- 2.0- 2.0+ 1.0+
- 2.0+ 1.0+ 1.0- 2.0-
- 2.0- 1.0- 1.0+ 2.0+
-
CBT문제은행AI
2026-04-28 03:45
변위단계 선도에서 그래프가 $0$에서 $1$로 상승하면 전진($+$), $1$에서 $0$으로 하강하면 후진($-$)을 의미합니다.
제시된
이미지를 분석하면:
1. 실린더 1.0이 $0 \rightarrow 1$로 상승 ($1.0^{+}$)
2. 실린더 2.0이 $0 \rightarrow 1$로 상승 ($2.0^{+}$)
3. 실린더 2.0이 $1 \rightarrow 0$으로 하강 ($2.0^{-}$)
4. 실린더 1.0이 $1 \rightarrow 0$으로 하강 ($1.0^{-}$)
따라서 동작 순서는 $1.0^{+} \rightarrow 2.0^{+} \rightarrow 2.0^{-} \rightarrow 1.0^{-}$ 입니다.
12. 압력조절 밸브에 대한 설명으로 맞는 것은?
- 밸브시트에 릴리프 구멍이 있는 것이 논 브리드식이다.
- 감압을 목적으로 사용한다.
- 생산된 압력을 증압하여 공급하다.
- 압력 릴리프 밸브라고도 한다.
13. 압력 제어밸브에서 급격한 압력 변동에 따른 밸브 시트를 두드리는 미세한 진동이 생기는 현상은?
- 노킹
- 채터링
- 해머링
- 캐비테이션
14. 유압에서 이용되는 속도 제어의 3가지 기본 회로는?
- 미터 인 회로, 미터 아웃 회로, 록킹 회로
- 블리드 오프 회로, 록킹 회로, 미터 아웃 회로
- 미터 인 회로, 블리드 오프 회로, 록킹 회로
- 미터 인 회로, 블리드 오프 회로, 미터 아웃 회로
17. 유량비례 분류 밸브의 분류 비율은 어떤 범위에서 사용하는가?
- 1 : 1~9 : 1
- 1 : 1~12 : 1
- 1 : 1~15 : 1
- 1 : 1~10 : 1
18. 전기신호를 이용하여 제어를 하는 이유로 가장 적합한 것은?
- 과부하에 대한 안전대책이 용이하다.
- 작동속도가 빠르다.
- 외부 누설(감전, 인화)의 영향이 없다.
- 출력유지가 용이하다.
19. 관속을 흐르는 유체에서 “A1V1 = A2V2 = 일정" 하다는 유체 운동의 이론은 (A1, A2 : 단면적, V1, V2 : 유체속도)
- 파스칼의 원리
- 연속의 법칙
- 베르누이의 정리
- 오일러 방정식
2과목: 임의구분
22. 압축공기 조정 유닛(Unit)의 조합기구가 아닌 것은?
- 압축 공기 필터
- 압축 공기 조절기
- 압축 공기 윤활기
- 소음기
23. 저압의 피스톤 패킹에 사용되고 피스톤에 볼트로 장착 될 수 있으며 저항이 다른 것에 비해 적은 것은?
- V형 패킹
- U형 패킹
- 컵형 패킹
- 플런저 패킹
24. 공압과 유압의 조합기기에 해당되는 것은?
- 에어 서비스 유닛
- 스틱 앤 슬립 유닛
- 하이드롤릭 체크 유닛
- 벤투리 포지션 유닛
25. 다음의 기호에 해당되는 밸브가 사용되는 경우는?
- 실린더 유량의 제어
- 실린더 방향의 제어
- 실린더 압력의 제어
- 실린더 힘의 제어
는 유체의 흐름 경로를 변경하는 방향 제어 밸브의 기호이므로, 실린더 방향의 제어에 사용됩니다.
26. 실린더 중 양방향의 운동에서 모두 일을 할 수 있는 것은?
- 단동 실린더(피스톤식)
- 랩형 실린더
- 다이어프램 실린더(비피스톤식)
- 복동 실린더(피스톤식)
27. 다음 도면 기호의 명칭은 무엇인가?
- 유압 펌프
- 압축기
- 유압 모터
- 공기압 모터
는 원형 내부에 채워진 삼각형이 바깥쪽을 향하고 있는 형태로, 유체를 압송하는 유압 펌프를 나타냅니다.
28. 증압기에 대한 설명으로 가장 적합한 것은?
- 유압을 공압으로 변환한다.
- 낮은 압력의 압축공기를 사용하여 소형 유압실린더의 압력을 고압으로 변환한다.
- 대형 유압 실린더를 이용하여 저압으로 변환한다.
- 높은 유압 압력을 낮은 공기 압력으로 변환한다.
29. 자기 현상을 이용한 스위치로 빠른 전환 사이클이 요구될 때 적당한 스위치를 무엇이라 하는가?
- 전기 리밋 스위치
- 압력 스위치
- 전기 리드 스위치
- 광전 스위치
30. 다음 중 공압 실린더가 운동할 때 낼 수 있는 힘(F)을 식으로 맞게 표현한 것은? (단, P : 실린더에 공급되는 공기의 압력, A : 피스톤 단면적, v : 피스톤 속도)
- F=P∙A
- F=A∙v
- F=P/A
- F=A/v
31. 송풍기가 발생시키는 압축 공기의 범위는?
- 10[kPa] 미만
- 10[kPa] 이상 ~ 100[kPa] 미만
- 100[kPa] 이상 ~ 500[kPa] 미만
- 500[kPa] 이상 ~ 1[MPa] 미만
32. 다음과 같은 기호의 명칭은?
- 브레이크 밸브
- 카운터 밸런스 밸브
- 무부하 릴리프 밸브
- 시퀀스 밸브
는 릴리프 밸브에 무부하 회로를 구성하여 펌프의 에너지를 절약하는 무부하 릴리프 밸브의 구성도입니다.
33. 다음 그림의 밸브 기호가 나타내는 것은?
- 감압 밸브(Reducing Valve)
- 릴리프 밸브(Relief Valve)
- 시퀀스 밸브(Sequence Valve)
- 무부하 밸브(Unloading Valve)
는 회로의 일부 구간에서 압력을 낮추어 일정하게 유지시키는 감압 밸브(Reducing Valve)의 표준 기호입니다.
34. 공기압 장치의 특징 설명으로 틀린 것은?
- 사용 에너지를 쉽게 구할 수 있다.
- 힘의 중폭이 용이하고 속도조절이 간단하다.
- 동력의 전달이 간단하며 먼 거리 이송이 쉽다.
- 압축성 에너지이므로 위치 제어성이 좋다.
35. 유압펌프 무부하 회로에 대한 설명으로 맞는 것은?
- 펌프의 토출 압력을 일정하게 유지한다.
- 펌프의 송출량을 어큐뮬레이터로 공급하는 회로이다.
- 부하에 의한 자유낙하를 방지하는 회로이다.
- 간단한 방법으로 탠덤 센터형 밸브의 중립위치를 이용한다.
36. 회로의 압력이 설정압을 초과하면 격막이 파열되어 회로의 최고 압력을 제한하는 것은?
- 압력 스위치
- 유체 스위치
- 유체 퓨즈
- 감압 스위치
37. 포핏 방식의 방향 전환 밸브가 갖는 장점이 아닌 것은?
- 누설이 거의 없다.
- 밸브 이동 거리가 짧다.
- 조작에 힘이 적게 든다.
- 먼지, 이물질의 영향이 적다.
39. 교류 전원의 주파수가 60[Hz]이고 극수가 4극인 동기 전동기의 회전수는?
- 180[rpm]
- 1,800[rpm]
- 240[rpm]
- 2,400[rpm]
40. 전원이 교류가 아닌 직류로 주어져 있을 때에 어떤 직류 전압을 입력으로 하여 크기가 다른 직류를 얻기 위한 회로는?
- 인버터 회로
- 초퍼 회로
- 사이리스터 회로
- 다이오드 정류 회로
3과목: 임의구분
41. 전류의 유무나 전류의 세기를 측정하는 데 쓰는 실험용 계기로 보통 1[mA] 이하의 미소전류를 측정할 때 쓰는 계기는?
- 전위차계
- 분류기
- 배율기
- 검류계
42. 그림에서 2[Ω], 3[Ω], 4[Ω]의 저항을 직렬로 연결하고 전압 ET=9[V]를 인가할 때 4[Ω]에 의한 전압 강하[V]는?
- 2
- 3
- 4
- 5
43. 도선에 전류가 흐를 때 발생하는 열량은?
- 저항의 세기에 반비례한다.
- 전류의 세기에 반비례한다.
- 전류 세기의 제곱에 비례한다.
- 전류 세기의 제곱에 반비례한다.
44. 3상 유도전동기에서 기동 시에는 Y결선으로 운전하여 기동 전류를 감소시키고, 전동기의 속도가 점차로 증가하여 정격 속도에 이르면 △결선으로 정상 운전하는 기동법은?
- 전전압 기동법
- Y-△ 기동법
- 기동 보상기법
- △-Y 기동법
47. 일반적인 가정에서 제일 많이 사용하는 전원 방식은?
- 단상 직류 220[V]
- 단상 교류 220[V]
- 3상 직류 220[V]
- 3상 교류 220[V]

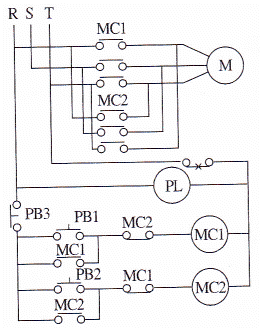

48. 시퀀스 회로에서 전동기를 표시하는 것은?
- M
- PL
- MCL
- MC2
에서 전동기는 영어 Motor의 약자인 M으로 표시합니다.
49. 시퀀스 제어(Sequence Control)의 기능에 대한 용어를 잘못 설명한 것은?
- 여자 : 릴레이 전자접촉기 등의 코일에 전류가 흘러서 전자석이 되는 것
- 소자 : 릴레이 전자접촉기 등의 코일에 흐르고 있는 전류를 차단하여 자력을 잃게 하는 것
- 인칭 : 기계의 동작을 느리게 하기 위해 동작을 반복 하여 행하는 것
- 인터록 : 복수의 동작을 관여시키는 것으로 어떤 조건을 갖추기까지의 동작을 정지시키는 것
50. 회로 시험기 사용에서 저항 측정 시 전환 스위치를 R×100에 놓았을 때 계기의 바늘이 50[Ω]을 가리켰다면 측정된 저항값은?
- 50[Ω]
- 100[Ω]
- 500[Ω]
- 5,000[Ω]
52. 저항 R[Ω]과 유도리액턴스가 XL[Ω]이 직렬로 접속된 회로의 임피던스 Z[Ω]의 값은?
-
CBT문제은행AI
2026-04-28 03:44
저항과 유도리액턴스가 직렬로 연결된 회로의 전체 임피던스는 피타고라스 정리를 이용하여 벡터 합으로 계산합니다.
① [기본 공식]
$$Z = \sqrt{R^{2} + X_{L}^{2}}$$
② [숫자 대입]
$$Z = \sqrt{R^{2} + X_{L}^{2}}$$
③ [최종 결과]
$$Z = \sqrt{R^{2} + X_{L}^{2}}$$
따라서 정답은
입니다.
56. A : B로 척도를 표시할 때 A : B의 설명이 가장 적합한 것은? (순서대로 A, B)
- 도면에서의 길이 : 대상물의 실제 길이
- 도면에서의 치수 : 대상물의 실제 치수
- 대상물의 실제 길이 : 도면에서의 길이
- 대상물의 크기 : 도면의 크기
57. 배관의 간략 도시방법에서 파이프의 영구 결합부(용접 또는 다른 공법에 의한다) 상태를 나타내는 것은?
와 같이 표시합니다.
58. 그림과 같은 입체도에서 화살표 방향을 정면도로 했을 때 평면도로 가장 적합한 것은?
-
CBT문제은행AI
2026-04-28 03:45
제시된 입체도
에서 화살표 방향을 정면으로 보았을 때, 위에서 아래로 내려다본 평면도는 물체의 상부 윤곽과 내부 홈의 배치가 정확히 일치하는
가 됩니다.
와 같이 표시합니다.
