1과목: 임의구분
1. 유압에 비하여 공기압의 장점이 아닌 것은?
- 안전성이 우수하다.
- 에너지 효율성이 좋다.
- 에너지 축적이 용이하다.
- 신속성(동작속도)이 좋다.
3. 공기압 회로에서 실린더나 기타의 액추에이터로 공급되는 압축 공기의 흐름 방향을 변화시키는 밸브는?
- 압력제어 밸브
- 유량제어 밸브
- 방향제어 밸브
- 릴리프 밸브
6. 유압회로에서 어떤 부분 회로의 압력을 주회로의 압력보다 저압으로 사용하고자 할 때 사용하는 밸브는?
- 배압 밸브
- 감압 밸브
- 압력보상형 밸브
- 셔틀 밸브
7. 다음의 기호 중 고압실린더의 1방향 속도제어에 주로 사용되는 것은?
-
CBT문제은행AI2026-04-28 03:45
고압 실린더의 1방향 속도제어에는 유량 조절 밸브와 체크 밸브가 병렬로 연결되어, 한쪽 방향으로는 유량을 제어하고 반대 방향으로는 자유 흐름이 가능하게 하는
(스로틀 앤드 체크 밸브)가 주로 사용됩니다.
8. 압력의 크기가 변해도 같은 유량을 유지할 수 있는 유량 제어 밸브는?
- 니들 밸브
- 유량분류 밸브
- 압력보상 유량제어 밸브
- 스로틀 앤드 체크 밸브
9. 다음의 방향 밸브 중 3개의 작동유 접속구와 2개의 위치를 가지고 있는 밸브는 어느 것인가?
-
CBT문제은행AI
2026-04-28 03:45
방향 밸브의 기호에서 사각형의 개수는 위치의 수를, 상하좌우에 연결된 선의 개수는 접속구의 수를 의미합니다.
기호는 2개의 사각형(2위치)과 3개의 접속구를 가지고 있습니다.
10. 공유압 변환기를 에어 하이드로 실린더와 조합하여 사용할 경우 주의사항으로 틀린 것은?
- 에어 하이드로 실린더보다 높은 위치에 설치한다.
- 공유압 변환기는 수평 방향으로 설치한다.
- 열원의 가까이에서 사용하지 않는다.
- 작동유가 통하는 배관에 누설, 공기 흡입이 없도록 밀봉을 철저히 한다.
11. 방향전환 밸브의 포핏식이 갖고 있는 특징으로 맞는 것은?
- 이동거리가 짧고, 밀봉이 완벽하다.
- 이물질의 영향을 잘 받는다.
- 작은 힘으로 밸브가 작동한다.
- 윤활이 필요하며 수명이 짧다.
13. 공압 실린더의 배출 저항을 작게 하여 운동 속도를 빠르게 하는 밸브의 명칭은?
- 급속 배기 밸브
- 시퀀스 밸브
- 언로드 밸브
- 카운터 밸런스 밸브
14. 실린더, 로터리 액추에이터 등 일반 공압기기의 공기 여과에 적당한 여과기 엘리먼트의 입도는?
- 5[µm] 이하
- 5~10[µm]
- 10~40[µm]
- 40~70[µm]
15. 공압 실린더의 속도를 조정하려 한다. 이때 필요한 밸브는?
- 셔틀제어 밸브
- 방향제어 밸브
- 2압제어 밸브
- 유량제어 밸브
17. 펌프가 포함된 유압유닛에서 펌프 출구의 압력이 상승하지 않는다. 그 원인으로 적당하지 않은 것은?
- 릴리프 밸브의 고장
- 속도제어 밸브의 고장
- 부하가 걸리지 않음
- 언로드 밸브의 고장
18. 3개의 공압 실린더를 A+, B+, C+, C-, B-의 순서로 제어하는 회로를 설계하고자 할 때, 신호의 중복(트러블)을 피하려면 몇 개의 그룹으로 나누어야 하는가? (단, A, B, C : 공압 실린더, + : 전진동작, - : 후진동작)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 2
- 3
- 4
- 5
20. 어큐뮬레이터(축압기)의 사용 목적이 아닌 것은?
- 에너지의 보존
- 유체의 누설 방지
- 유체의 맥동 감쇠
- 충격 압력의 흡수
2과목: 임의구분
21. 유압에너지가 가진 특성이 아닌 것은?
- 소형장치로 큰 출력을 얻을 수 있다.
- 온도변화에 큰 영향을 받지 않는다.
- 원격제어가 가능하다.
- 공기압보다 작동속도가 늦다.
22. 다음의 공압 실린더 중 다른 실린더에 비하여 고속으로 동작할 수 있는 것은?
- 텔리스코픽 실린더
- 충격 실린더
- 가변스트로크 실린더
- 다위치형 실린더
23. 유압실린더에 작용하는 힘을 산출할 때 사용되는 것은?
- 보일의 법칙
- 파스칼의 원리
- 가속도의 법칙
- 플레밍의 왼손 법칙
25. 구동부가 일을 하지 않아 회로에서 작동유를 필요로 하지 않을 때 작동유를 탱크로 귀환시키는 것은?
- AND 회로
- 무부하 회로
- 플립플롭 회로
- 압력설정 회로
27. 시퀀스(Sequence)밸브의 정의로 맞는 것은?
- 펌프를 무부하로 하는 밸브
- 동작을 순차적으로 하는 밸브
- 배압을 방지하는 밸브
- 감압시키는 밸브
28. 다음의 유압 공기압 기호의 명칭은?
- 감압 밸브
- 고압우선형 셔틀 밸브
- 릴리프 밸브
- 급속배기 밸브
는 두 개의 입력 포트 중 압력이 더 높은 쪽의 유체를 출력 포트로 보내는 고압우선형 셔틀 밸브의 표준 기호입니다.
30. 공기 건조 방식 중 -70[℃] 정도까지의 저노점을 얻을 수 있는 공기 건조 방식은?
- 흡수식
- 냉각식
- 흡착식
- 저온 건조 방식
31. SCR의 설명 중 틀린 것은?
- SCR은 교류가 출력된다.
- SCR은 한번 통전하면 게이트에 의해서 전류를 차단할 수 없다.
- SCR은 정류 작용이 있다.
- SCR은 교류전원의 위상 제어에 많이 사용된다.
32. 전기기계는 주어진 에너지가 모두 유효한 에너지로 변환하는 것이 아니고 그 중의 일부 에너지가 없어지는 손실이 발생된다. 축과 베어링, 브러시와 정류자 등의 마찰로 인한 손실을 무엇이라 하는가?
- 등손
- 철손
- 기계손
- 표유 부하손
33. 그림과 같은 전동기 주회로에서 THR은?
- 퓨즈
- 열동 계전기
- 접점
- 램프
-
CBT문제은행AI
2026-04-28 17:24
제시된 회로도
에서 THR은 Thermal Relay의 약자로, 과전류 발생 시 열을 이용해 회로를 차단하는 열동 계전기를 의미합니다.
34. 측정 오차를 작게 하기 위한 전류계와 전압계의 내부 저항에 대한 설명으로 바른 것은?
- 전류계, 전압계 모두 큰 내부 저항
- 전류계, 전압계 모두 작은 내부 저항
- 전류계는 작은 내부 저항, 전압계는 큰 내부 저항
- 전류계는 큰 내부 저항, 전압계는 작은 내부 저항
36. 사인파 교류 파형에서 주기 T[s], 주파수 f[Hz]와 각속도 ω[rad/s] 사이의 관계식을 나타낸 것으로 옳은 것은?
- ω=2πf
- ω=2πT
37. 전동기 운전 시퀀스 제어 회로에서 전동기의 연속적인 운전을 위해 반드시 들어가는 제어 회로는?
- 인터록
- 지연동작
- 자기유지
- 반복동작

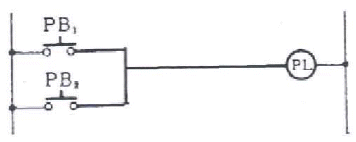

39. 그림과 같은 회로의 명칭은?
- OR 회로
- AND 회로
- NOT 회로
- NOR 회로
40. 백열전구를 스위치로 점등 및 소등하는 것은 무슨 제어라고 하는가?
- 정성적 제어
- 되먹임 제어
- 정량적 제어
- 자동 제어
3과목: 임의구분
41. 절연 전선에서는 온도가 높게 되면 절연물이 열화 되어 절연 전선으로 사용할 수 없게 되므로 전선에 안전하게 흘릴 수 있는 최대 전류를 규정해 놓고 있다. 이것을 무엇이라 하는가?
- 허용 전류
- 합성 전류
- 단락 전류
- 내부 전류
43. 교류 전류 중 코일만으로 된 회로에서 전압과 전류와의 위상은?
- 전압이 90° 앞선다.
- 전압이 90° 뒤진다.
- 동상이다.
- 전류가 180° 앞선다.
45. 분류기를 사용하는 전류를 측정하는 경우 전류계의 내부 저항 0.12[Ω], 분류기의 저항 0.03[Ω]이면 그 배율은?
- 6
- 5
- 4
- 3
46. 다음 입체도에서 화살표 방향을 정면으로 한 제3각 정투상도로 가장 적합한 것은?
-
CBT문제은행AI
2026-04-28 03:46
제3각법에 따라 정면, 평면, 측면도를 배치하는 문제입니다. 화살표 방향을 정면으로 보았을 때의 정면도와 그 위쪽의 평면도, 오른쪽의 우측면도를 종합적으로 분석하면
가 가장 적합합니다.
47. 보기와 같이 화살표 방향을 정면도로 선택하였을 때 평면도의 모양은?
-
CBT문제은행AI
2026-04-28 03:46
정면도 방향에서 보았을 때, 위에서 아래로 내려다보는 평면도의 모양을 찾는 문제입니다. 입체도의 상단면을 분석하면 꺾인 형태의 외곽선과 숨은선이 나타나므로
가 정답입니다.
48. 투상면이 각도를 가지고 있어 실형을 표시하지 못할 때에는 그림과 같이 표시할 수 있다. 무슨 투상도인가?
- 보조 투상도
- 회전 투상도
- 부분 투상도
- 국부 투상도
49. 배관의 간략 도시 방법에서 체크 밸브 도시 기호는?
입니다.
50. 치수에 사용하는 기호이다. 잘못 연결된 것은?
- 정사각형의 변 - □
- 구의 반지름 - R
- 지름 - ø
- 45° 모따기 - C
52. 다음 KS용접기호 중 플러그 용접 기호는?
와 같이 표기합니다.
53. 원형봉에 비틀림 모멘트를 가하면 비틀림이 생기는 원리를 이용한 스프링은?
- 코일 스프링
- 벌류트 스프링
- 접시 스프링
- 토션바
54. 직경 12[mm]의 환봉에 축방향으로 5,000[N]의 인장 하중을 가하면 인장응력은 약 몇 [N/mm2]인가?
- 44.2
- 66.4
- 98.6
- 132.6
55. 링크가 스프로킷 휠에 비스듬히 미끄러져 들어가는 구조로 되어 있어 고속운전 또는 정숙하고 원활한 운전이 필요할 때 사용하는 체인은?
- 롤러 체인
- 핀틀 체인
- 사이런트 체인
- 블록 체인
56. 호칭번호가 6208로 표기되어 있는 구름베어링이 있다. 이 표기 중에서 08이 뜻하는 것은?
- 틈새 기호
- 계열 번호
- 안지름 번호
- 등급 기호
57. 접촉면의 압력을 p, 속도를v, 마찰계수가 u일 때 브레이크 용량(Brake Capacity)을 표시하는 것은?
- upv
- 1/upv
- pv/u
- u/pv
