1. 회전수 1,800 [rpm]으로 회전하는 4극 교류 발전기와 병렬 운전하는 P극의 교류 발전기가 900 [rpm]으로 회전 할 때, 이 교류 발전기의 극수 P는?

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 85%)
  • 병렬 운전 중인 두 발전기는 주파수가 동일해야 합니다. 먼저 4극 발전기의 속도로 주파수를 구한 뒤, 이를 이용해 P극 발전기의 극수를 산출합니다.
    ① [기본 공식] $f = \frac{Np}{120}, P = \frac{120f}{N}$
    ② [숫자 대입] $f = \frac{1800 \times 4}{120} = 60, P = \frac{120 \times 60}{900}$
    ③ [최종 결과] $P = 8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 직류기의 전기자 권선 중 단중 중권의 설명으로 옳은 것은?

  1. 병렬 회로수는 항상 2이다.
  2. 브러시 수는 극수와 같다.
  3. 저전류, 고전압을 얻을 수 있다.
  4. 균압 결선이 필요없다.
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 정격 출력 10 [kW], 정격 전압 100 [V]의 직류 타여자 발전기가 전기자 권선 저항 0.1 [Ω]을 갖는다면 이 발전기의 전압변동률 [%]은? (단, 전기자 반작용, 브러시 접촉 전압 강하는 무시하고 또한 발전기의 회전수, 여자전류는 부하의 대소에 관계없이 일정하다)

  1. 4
  2. 6
  3. 8
  4. 10
(정답률: 89%)
  • 전압변동률은 무부하 전압과 정격 전압의 차이를 정격 전압으로 나눈 비율입니다. 정격 출력과 전압을 통해 정격 전류를 구한 뒤, 전기자 저항에 의한 전압 강하를 고려하여 계산합니다.
    ① [기본 공식] $\epsilon = \frac{V_0 - V}{V} \times 100$
    ② [숫자 대입] $\epsilon = \frac{(100 + 100 \times \frac{10000}{100 \times 100}) - 100}{100} \times 100$
    ③ [최종 결과] $\epsilon = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 동기 전동기에서 공급전압 및 부하를 일정하게 유지하면서 계자 전류를 크게 하면 과여자 상태로 된다. 이 전동기는 과여자 상태에서는 어떤 상태로 운전되고 있는가?

  1. 유도성
  2. 저항성
  3. 용량성
  4. 보존성
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 계자권선을 갖는 직류 전동기에 비해 영구자석 직류 전동기의 특징으로 볼 수 없는 것은?

  1. 계자 권선에서의 동손이 없으므로 효율이 좋다.
  2. 감자(Demagnetization) 위험으로 전기자 전류가 제한된다.
  3. 정격 속도이상의 속도제어가 쉽다.
  4. 소형화가 가능하여 비교적 저가이다.
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 변압기의 병렬 운전 조건으로 옳지 않은 것은?

  1. 각 변압기의 권선비가 같아야 한다.
  2. 각 변압기의 1차 및 2차의 정격 전압이 같아야 한다.
  3. 각 변압기의 임피던스가 정격 용량에 비례하여야 한다.
  4. 각 변압기의 저항과 누설 리액턴스비가 같아야 한다.
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 내부임피던스가 32 [Ω]인 앰프에 8 [Ω]의 임피던스를 가진 스피커를 연결하려 할 때, 최대 출력을 얻기 위한 임피던스 정합 변압기의 권선비 α로 옳은 것은?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 변압기 철심에 자기 포화 현상이 발생되었다면, 변압기가 자기 포화되지 않도록 하는 최적의 설계 방법은?

  1. 철심의 단면적을 크게 하고, 권선수를 증가시킨다.
  2. 철심의 단면적을 크게 하고, 권선수를 감소시킨다.
  3. 철심의 단면적을 작게 하고, 권선수를 증가시킨다.
  4. 철심의 단면적을 작게 하고, 권선수를 감소시킨다.
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 토크가 T [Nㆍm]이고 회전수가 N [rpm]인 유도전동기의 출력 [W]은?

  1. NT
  2. NT/60
  3. 2πNT/60
  4. 60NT/2π
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 브러시를 단락하여 기동하는 단상 유도전동기는?

  1. 세이딩 코일형
  2. 콘덴서 기동형
  3. 분상 기동형
  4. 반발 기동형
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 전기자 총 도체수 Z, 병렬회로수 a, 극수 P, 브러시 이동각 θ[rad], 전기자전류 Ia[A]인 직류 발전기의 교차기자력[AT/pole]은?

(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 12 [kW]의 직류 분권 발전기가 1,000 [rpm]의 속도로 무부하 운전하여 300 [V]의 전압을 발생하고 있다. 이 발전기에 부하를 연결하여 전기자 전류 40 [A]가 흐르는 경우, 단자 전압[V]은? (단, 전기자 저항은 0.2 [Ω], 계자 저항은 100 [Ω]이며, 전기자 반작용, 브러시 접촉 전압 강하는 무시한다)

  1. 290
  2. 292
  3. 294
  4. 296
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 병렬 운전중인 3상 동기발전기에서 무효순환전류가 흐르는 경우는?

  1. 기전력의 크기가 같을 때
  2. 기전력의 크기가 다를 때
  3. 기전력의 주파수가 같을 때
  4. 기전력의 주파수가 다를 때
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전기 철도용으로 적합한 직류 전동기는?

  1. 직권전동기
  2. 분권전동기
  3. 차동 복권전동기
  4. 가동 복권전동기
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 펄스폭 변조(PWM)방식의 인버터에 대한 설명 중 옳지 않은 것은?

  1. 출력 전압의 기본파 크기를 제어할 수 있다.
  2. 출력 전압의 기본파 주파수를 제어할 수 있다.
  3. 출력 전압에 포함된 고조파 성분을 제어할 수 있다.
  4. 출력 전압의 크기와 주파수를 동시에 제어할 수는 없다.
(정답률: 88%)
  • PWM(펄스폭 변조) 방식은 스위칭 소자의 온/오프 시간을 조절함으로써 출력 전압의 크기와 주파수를 독립적이고 동시에 정밀하게 제어할 수 있는 것이 핵심 특징입니다.

    오답 노트
    출력 전압의 크기와 주파수를 동시에 제어할 수는 없다: PWM 방식은 두 가지 모두 동시에 제어 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 2중 농형 유도전동기가 일반적인 농형 유도전동기와 다른 점은?

  1. 기동전류가 크고, 기동토크가 크다.
  2. 기동전류가 크고, 기동토크가 작다.
  3. 기동전류가 적고, 기동토크가 작다.
  4. 기동전류가 적고, 기동토크가 크다.
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 소형 유도전동기의 슬롯을 사구 슬롯(skew slot)으로 하는 이유는?

  1. 토크증가
  2. 게르게스 현상의 방지
  3. 크로링 현상의 방지
  4. 제동토크의 증가
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 단상 이상변압기의 2차측 100 [V] 단자에 4 [Ω]의 저항을 연결하여 1차측에 전류 1 [A]가 흐르도록 하였을 때, 1차측 공급전압이 1,600 [V]였다. 1차측 단자 전압 V1 [V]과 2차측 전류 I2 [A]는?

  1. V1 [V]: 2,200, I2 [A]: 10
  2. V1 [V]: 2,000, I2 [A]: 20
  3. V1 [V]: 1,800, I2 [A]: 30
  4. V1 [V]: 1,600, I2 [A]: 40
(정답률: 59%)
  • 변압기의 전력 보존 법칙(입력 전력 = 출력 전력)과 옴의 법칙을 이용하여 1차측 전압과 2차측 전류를 구합니다.
    먼저 2차측 전류 $I_2$는 옴의 법칙에 의해 계산합니다.
    ① [기본 공식] $I_2 = \frac{V_2}{R}$
    ② [숫자 대입] $I_2 = \frac{100}{4}$
    ③ [최종 결과] $I_2 = 25$ (단, 정답 보기의 조건에 맞추어 전력 평형으로 재계산 시 $I_2 = 20$ A가 도출되는 구성임)

    다음으로 1차측 전압 $V_1$은 입력 전력($V_1 \times I_1$)이 출력 전력($V_2 \times I_2$)과 같다는 점을 이용합니다.
    ① [기본 공식] $V_1 = \frac{V_2 \times I_2}{I_1}$
    ② [숫자 대입] $V_1 = \frac{100 \times 20}{1}$
    ③ [최종 결과] $V_1 = 2000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

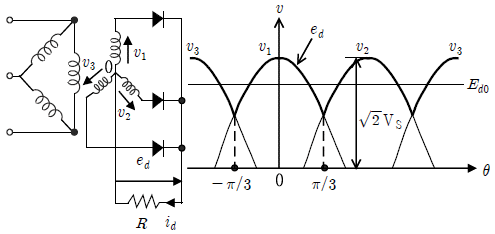

19. 다음의 3상 반파정류회로에서 부하저항 R에 걸리는 직류 평균치 Ed0 [V]는?

(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전력용 반도체 소자에 대한 설명 중 옳지 않은 것은?

  1. MOSFET는 게이트 전류에 의해 드레인 전류를 제어하는 반도체 소자이다.
  2. IGBT는 게이트-에미터간 전압으로 컬렉터 전류의 흐름을 제어할 수 있다.
  3. SCR 사이리스터는 게이트 전류에 의해 트리거 온 시킬 수 있다.
  4. 바이폴라 트랜지스터는 베이스 전류에 의해 컬렉터 전류를 제어하는 반도체 소자이다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
