누설비파괴검사기사 필기 기출문제복원 (2014-09-20)

누설비파괴검사기사 2014-09-20 필기 기출문제 해설

이 페이지는 누설비파괴검사기사 2014-09-20 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

누설비파괴검사기사
(2014-09-20 기출문제)

목록

1과목: 비파괴검사 개론

1. 다음 중 30mm 압연 강판에 존재하는 라미네이션을 검사 하고자 할 때 가장 적절한 비파괴검사법은?

  1. 자동 방사선투과검사
  2. 자동 와전류탐상검사
  3. 자동 초음파탐상검사
  4. 질량분석 누설검사
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 와전류탐상시험이 가능하지 않은 대상물은?

  1. 고무 막대
  2. 강철 막대
  3. 구리 막대
  4. 알루미늄 막대
(정답률: 94%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 비파괴검사법에 대한 일반적인 설명으로 틀린 것은?

  1. 초음파탐상시험은 방사선투과시험보다 두꺼운 강재를 검사할 수 있다.
  2. 방사선투과시험은 결함의 깊이와 형태를 정확히 알 수 있다.
  3. 초음파탐상시험은 원리적으로 펄스반사법이 많이 이용되고 있다.
  4. 표면결함이 검출은 강자성체의 경우 자분탐상시험이 효과적이다.
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 자분탐상검사에 영향을 미치는 자분의 성질로 가장 거리가 먼 것은?

  1. 자분의 색조와 휘도
  2. 자분의 전기적 성질
  3. 자분의 입도
  4. 자분의 비중
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 침투탐상시험이 적합한지를 선택하는 조건과 거리가 먼 것은?

  1. 시험체의 재질
  2. 시험체의 형상
  3. 시험체의 표면 상태
  4. 시험체의 제작 공차
(정답률: 89%)
  • 침투탐상시험은 침투액이 결함 내부로 들어갔다 나오는 원리를 이용하므로 재질, 형상, 표면 상태(거칠기 등)가 매우 중요합니다. 하지만 제작 공차는 치수 정밀도에 관한 사항으로, 결함의 유무를 판별하는 침투탐상시험의 적합성 판단 조건과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 판재를 펀치와 다이 사이에서 압축하여 성형하는 방법은?

  1. 압출 가공
  2. 프레스 가공
  3. 인발 가공
  4. 압연 가공
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 강의 시험에서 죠미니 선단 담금질(Jominy end quenching test) 시험의 목적은?

  1. 경화능시험
  2. 초단파시험
  3. 자기이력시험
  4. 전자유도시험
(정답률: 95%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 오스테나이트 스테인리스강의 입계부식에 관한 설명으로 틀린 것은?

  1. 결정입계에 탄화물 석출에 의해 부식이 발생된다.
  2. 결정입계에 질화물 석출에 의해 부식이 발생된다.
  3. 티타늄을 첨가하면 입계에 부식이 촉진된다.
  4. 결정입계에 크롬 농도가 감소되어 부식이 발생한다.
(정답률: 62%)
  • 티타늄(Ti)이나 니오븀(Nb)은 크롬(Cr)보다 탄소와의 결합력이 더 강해 $TiC$나 $NbC$ 형태의 탄화물을 형성함으로써, 크롬 고갈을 방지하고 입계부식을 억제하는 역할을 합니다.

    오답 노트
    결정입계의 탄화물 석출 및 그로 인한 크롬 농도 감소는 입계부식의 핵심 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 순철의 변태가 아닌 것은?

  1. A4 변태
  2. A3 변태
  3. A2 변태
  4. A1 변태
(정답률: 65%)
  • 순철의 변태에는 자기변태인 $A_2$ 변태, 동소변태인 $A_3$ 및 $A_4$ 변태가 존재하며, $A_1$ 변태는 탄소강에서 나타나는 공석 변태이므로 순철에서는 일어나지 않습니다.

    오답 노트
    $A_2$ 변태: 강자성체 $\leftrightarrow$ 상자성체 변태
    $A_3$ 변태: $\alpha$-Fe $\leftrightarrow$ $\gamma$-Fe 변태
    $A_4$ 변태: $\gamma$-Fe $\leftrightarrow$ $\delta$-Fe 변태
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 강중에 비금속 개재물의 영향을 설명한 것으로 틀린 것은?

  1. 재료 내부에 점재하여 인성을 해친다.
  2. 강에 백정이나 헤어 크랙의 원인이 된다.
  3. 철의 규산염 등은 적열취성의 원인이 된다.
  4. 열처리 하였을 때 개재물로부터 균열을 일으키기 쉽다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 금속재료에서 탄소의 함량이 가장 적은 것에서 많은 순서로 옳은 것은?

  1. 전해철 < 연강 < 주철 < 경강
  2. 전해철 < 연강 < 경강 < 주철
  3. 연강 < 전해철 < 경강 < 주철
  4. 연강 < 전해철 < 주철 < 경강
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 금속 분말의 유동성에 영향을 미치는 인자가 아닌 것은?

  1. 분말의 수분 함량
  2. 분말의 입도 및 형상
  3. 분말의 자기적 성질
  4. 분말의 용기 사이의 마찰 계수
(정답률: 60%)
  • 금속 분말의 유동성은 입자의 물리적 상태와 환경적 요인에 의해 결정되며, 분말의 자기적 성질은 흐름성에 직접적인 영향을 주는 인자가 아닙니다.

    오답 노트
    분말의 수분 함량: 응집력을 증가시켜 유동성 저하
    분말의 입도 및 형상: 구형일수록 유동성 우수
    분말의 용기 사이의 마찰 계수: 마찰이 클수록 흐름 저하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 담금질(quenching)후의 마텐자이트의 결정구조는?

  1. 체심정방격자
  2. 면심정방격자
  3. 면심입방격자
  4. 조일육방격자
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 주석청동 주물은 상당한 강도가 있고, 마모·수압 및 부식에 견디며, 외관도 미려하므로 널리 사용되나 용탕의 유동성을 좋게 하기 위하여 첨가하는 것은?

  1. S
  2. Ni
  3. Zn
  4. Pb
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 6:4 황동에 Sn을 넣은 것으로 복수기판, 용접봉 등에 이용되는 것은?

  1. Naval brass
  2. Hard brass
  3. Albrac bronze
  4. Admiralty metal
(정답률: 88%)
  • Naval brass는 6:4 황동(Cu 60%, Zn 40%)에 약 $1\%$의 주석(Sn)을 첨가하여 내식성을 개선한 합금으로, 복수기판이나 용접봉 등에 주로 사용됩니다.

    오답 노트
    Hard brass: 아연 함량이 높으며 주석이 포함되지 않음
    Albrac bronze: 알루미늄계 동합금
    Admiralty metal: Naval brass에 비소(As)를 추가한 형태
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 알루미늄, 마그네슘, 구리 및 구리합금, 스테인리스강의 절단에 주로 이용되는 절단법은?

  1. 산소 아크 절단
  2. 탄소 아크 절단
  3. 아크 에어 가우징
  4. 티그 절단
(정답률: 50%)
  • 티그 절단은 TIG 아크의 고온 집중 열원을 이용하여 알루미늄, 마그네슘, 스테인리스강과 같이 산화가 잘 되지 않는 비철금속 및 합금을 정밀하게 절단하는 데 사용됩니다.

    오답 노트
    산소 아크 절단: 탄소강에만 적합
    탄소 아크 절단: 정밀 제어가 어렵고 효율이 낮음
    아크 에어 가우징: 절단보다는 홈파기나 비드 제거 용도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 용접결함 중 치수상의 결함이 아닌 것은?

  1. 스트레인 변형
  2. 용접부 크기의 부적당
  3. 접합 불량
  4. 용접부 형상의 부적당
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 일반적인 서브머지드 아크용접에 대한 설명으로 옳은 것은?

  1. 용입 깊이가 얕다.
  2. 사용 용접전류가 적어 용접능률이 낮다.
  3. 아크가 눈에 보이므로 용접상태를 확인하면서 용접 할 수 있다.
  4. 용접선이 길고, 연속용접이 가능한 부재에 적용하는 것이 적합하다.
(정답률: 83%)
  • 서브머지드 아크용접(SAW)은 입상 플럭스 속에 아크가 숨어 있어 고전류 사용이 가능하며, 용입이 깊고 능률이 매우 높습니다. 따라서 용접선이 길고 연속용접이 가능한 부재에 적용하는 것이 가장 적합합니다.

    오답 노트
    용입 깊이가 얕다: 용입이 매우 깊음
    용접능률이 낮다: 고전류를 사용하여 능률이 매우 높음
    아크가 눈에 보인다: 플럭스에 덮여 아크가 보이지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 이산화탄소 아크용접 와이어에 구리 도금을 한 이유에 해당되지 않는 것은?

  1. 와이어의 녹을 방지한다.
  2. 전류의 가속(Pick-up)을 개선한다.
  3. 비드 외관을 개선하기 위함이다.
  4. 자연수명을 증가시키기(넓히기) 위함이다.
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 그림과 같은 플레어 용접의 홈 종류는?

  1. V형
  2. X형
  3. K형
  4. J형
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 누설검사 원리

21. 다음 중 할로겐 누설시험에 대한 설명으로 틀린 것은?

  1. 가압기체로 냉매가스와 질소 혼합물을 사용한다.
  2. 프로브는 농축된 추적가스에 노출되어서는 안된다.
  3. 흡연에 의한 담배연기는 잘못된 신호를 나타낸다.
  4. 폭발성 대기에서는 가열양극검출기를 사용한다.
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 질양 분서계의 분석관 속에서 이온화된 이온들이 검출기에 들어올 때의 상태는?

  1. 중성(양의 전하나 음의 전하가 아님)을 띰
  2. 양의 전하를 띰
  3. 음의 전하를 띰
  4. 위의 것들을 혼합 상태를 띰
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 헬륨질량 분석기를 이용한 누설시험에 대한 설명이다. 틀린 것은?

  1. 프로브의 진행방향과 검출강도는 관계가 없다.
  2. 헬륨가스의 축적이 없도록 환기시설을 설치한다.
  3. 복잡한 형상의 시험품은 진공후드법으로 한다.
  4. 밀봉부위를 유기재료로 사용한 경우 압축공기를 내뿜어 헬륨가스를 제거한다.
(정답률: 71%)
  • 스니퍼법(Sniffer Mode)을 이용한 검출 시, 누설구에서 나오는 헬륨은 국소적으로 확산됩니다. 따라서 프로브의 이동 방향과 속도가 누설 위치를 정확히 지나지 않거나 너무 빠르면 검출 감도가 떨어지므로, 프로브의 진행방향과 검출강도는 밀접한 관계가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 진공상자를 사용하지 않고 기포누설시험(Bubble leak test)을 행할 수 있는 것은?

  1. 시험체를 가압할 수 있을 때
  2. 온도를 -40℃까지 내릴 수 있을 때
  3. 10 Gauss의 자장강도로 자화시킬 수 있을 때
  4. 형광페인트로 코팅할 수 있을 때
(정답률: 95%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 가열양극 할로겐누설검출기의 장점이 아닌 것은?

  1. 대기 중에서 작동이 가능하다.
  2. 할로겐 화합물 추적자가스에만 반응이 나타난다.
  3. 사용이 간편하고 이동이 용이하다.
  4. 화기의 주위에서도 위험성이 없다.
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 압력 변화 측정법(Pressure change measurement test)을 이용하여 소형 압력용기의 누설시험을 실시할 때 누설률의 정확성에 영향을 주지 않는 것은?

  1. 이슬점 온도
  2. 시험개시 압력
  3. 용기의 일정 온도
  4. 용기 부피
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 할리이드 토치법의 특성으로 틀린 것은?

  1. 기포 누설시험만큼 빠른 탐상이 가능하다.
  2. 큰 누설 부위의 작은 누설 검출에 좋다.
  3. 대부분의 냉매가스는 불연소성이다.
  4. 기포누설시험에서 찾을 수 없는 누설의 위치를 찾을 수 있다.
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 일반적인 기계식 진공펌프에 의해 분위기압으로부터 용기를 어느 정도까지 진공으로 하는 것이 가능한가?

  1. 10 torr
  2. 10-3 torr
  3. 108 torr
  4. 102 torr
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 일반적인 압력용기의 제작 시 내압시험 방법이 아닌 것은?

  1. 기압시험
  2. 수압시험
  3. 기밀시험
  4. 질량분석법
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 헬륨질량분석 누설시험에서 기체시료 분석의 바탕 원리에 대한 설명으로 맞는 것은?

  1. 추적자 가스만 이온화하여 자기장 속을 통과한다.
  2. 추적자 가스의 음이온들과 양이온들이 자기장 속을 통과하여 검출기에 함께 잡힌다
  3. 시료의 모든 가스들은 헬륨질량분석계의 자기장 속을 통과할 수 있다.
  4. 추적자 가스의 양이온들만 자기장 속에서 다른 가스들의 이온들과는 다른 곡률 반경을 갖는다.
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 할로겐 누설 검출기에서 할로겐가스의 누출에 의한 전류의 증가를 측정하는데 사용되는 것은?

  1. 마이크로 암메타
  2. 출력기록계
  3. 가시조명
  4. 가청지시
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 할로겐 누설 검출기(halogen leak detector)로 검출할 수 있는 최도 누설의 크기를 무엇이라 하는가?

  1. 총누설률
  2. 누설지시계영역
  3. 응답시간
  4. 감도
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 누설검사를 실시할 때 표준시험편을 사용하는 목적이 아닌 것은?

  1. 누설시험기의 감도 측정
  2. 누설부의 크기 측정
  3. 누설부의 위치 표시
  4. 탐상 속도 결정
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 용기에 저장된 할로겐가스 최대압력을 결정하는 가장 큰 변수는?

  1. 용기의 온도
  2. 용기의 부피
  3. 용기의 형상
  4. 대기압
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 일정한 온도에서 3ft3인 용기에 30ft3의 공기를 추가시켰을 때 압력은? (단, 공기를 추가하기전의 용기내 압력은 15psia로 가정한다.)

  1. 165 psia
  2. 145 psia
  3. 125 psia
  4. 105 psia
(정답률: 62%)
  • 보일의 법칙에 따라 온도가 일정할 때 압력은 부피에 반비례합니다. 추가된 공기의 압력 변화와 기존 압력을 합산하여 계산합니다.
    ① [기본 공식] $P_{total} = P_{initial} + ( P_{initial} \cdot \frac{V_{added}}{V_{container}} )$
    ② [숫자 대입] $P_{total} = 15 + ( 15 \cdot \frac{30}{3} )$
    ③ [최종 결과] $P_{total} = 165$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 기포누설시험용으로 쓸 안전한 알루미늄 재질의 진공박스에 유리창을 달려고 한다. 설계 압력(kPa) 및 재질 기준을 충족시키는 것은?

  1. 압력 55, 강화된 판유리(tempered plate glass)
  2. 압력 55, 자동 안전유리(auto safety glass)
  3. 압력 103, 자동 안전유리(auto safety glass)
  4. 압력 103, 강화된 판유리(tempered plate glass)
(정답률: 62%)
  • 진공박스는 내부를 감압하여 외부 대기압이 박스 표면에 작용하게 하므로, 설계 압력은 최소 대기압인 $101.3 \text{ kPa}$이상인 $103 \text{ kPa}$가 되어야 안전합니다. 또한, 유리창은 일반 유리보다 강도가 4~5배 높고 파손 시 위험이 적은 강화된 판유리(tempered plate glass)를 사용하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 누설률을 나타내는 단위가 아닌 것은?

  1. torr.ℓ/s
  2. atm.cm3/s
  3. std.cm3/s
  4. Lb/in2
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 헬륨질량분석기 누설검사에서 감도를 증가시키기 위한 방법은?

  1. 추적기체 유입 호스의 길이를 증가시킨다.
  2. 프로브의 주사속도를 증가시킨다.
  3. 프로브와 시험편 표면과의 거리를 증가시킨다.
  4. 공기 중 헬륨농도를 감소시키고 용기 내 압력을 증가시킨다.
(정답률: 65%)
  • 헬륨질량분석기의 감도를 높이려면 신호 대 잡음비를 개선해야 합니다. 주변 공기 중의 헬륨 농도(백그라운드)를 낮추면 누설로 인한 농도 변화를 더 명확히 감지할 수 있으며, 용기 내 압력을 높이면 누설되는 헬륨의 유량이 증가하여 검출기로 유입되는 양이 많아지므로 감도가 향상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 대기 중으로 누설하는 시스템을 누설검사할 때 감도가 가장 높은 것부터 낮은 순서로 바르게 연결된 것은?

  1. 방사성추적자 - 헬륨질량분석기 - 거품검사 - 압력측정
  2. 방사성추적자 - 헬륨질량분석기 - 압력측정 - 거품검사
  3. 헬륨질량분석기 - 방사성추적자 - 거품검사 - 압력측정
  4. 방사성추적자 - 거품검사 - 헬륨질량분석기 - 압력측정
(정답률: 58%)
  • 누설검사법의 감도는 검출 가능한 최소 누설량이 작을수록 높습니다. 각 방법의 감도 범위는 다음과 같습니다.
    방사성추적자 ($10^{-9} \sim 10^{-12} \text{ atm} \cdot \text{cc/sec}$) > 헬륨질량분석기 ($10^{-6} \sim 10^{-9} \text{ atm} \cdot \text{cc/sec}$) > 거품검사 ($10^{-3} \sim 10^{-5} \text{ atm} \cdot \text{cc/sec}$) > 압력측정 ($10^{-2} \sim 10^{-3} \text{ atm} \cdot \text{cc/sec}$)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 주위의 온도가 상승할 때 할로겐 냉매가스로 채워진 용기의 최대압에 대한 설명으로 올바른 것은?

  1. 증가한다.
  2. 변하지 않는다.
  3. 감소한다.
  4. 온도의 제곱에 비례한다.
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 누설검사 시험

41. 가열 양극 할로겐 검출기에서 양이온 방출의 특성을 설명한 것 중 틀린 것은?

  1. 양이온 방출은 방출 표면으로부터의 재질 손실을 의미한다.
  2. 백금과 세라믹 재질은 약간의 산화와 증발손실이 있으면 가열상태에서 이용할 수 없다.
  3. 이온방출 비는 온도, 면적, 표면의 형태, 순도 등에 의존한다.
  4. 안정된 이온의 방출은 할라이드 기체가 전극 표면에 접촉될 때 크게 증가한다.
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 헬륨질량분석(추적자 프로브) 시험에서 보조 장비가 아닌 것은?

  1. 변압기
  2. 추적자프로브
  3. 변조기
  4. 매니폴드
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 작은 누설을 탐지하기 위한 검사액의 조건은?

  1. 휘발성이 높아 검사 후 잔류물이 없어야 한다.
  2. 두꺼운 발포액막을 형성해야 한다.
  3. 점도가 높아 부착성이 좋아야 한다.
  4. 검사 부위의 기포형성이 없어야 하고 누설부위에서 연속적인 기포를 형성해야 한다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 기포누설시험에서 누설률의 단위는?

  1. N/m2
  2. Pa·m3/s
  3. std·cm3/s2
  4. kg/m·s2
(정답률: 79%)
  • 누설률은 단위 시간당 누설되는 가스의 양과 압력의 곱으로 표현됩니다. 따라서 압력 단위인 $\text{Pa}$와 부피 단위인 $\text{m}^3$, 시간 단위인 $\text{s}$가 조합된 $\text{Pa} \cdot \text{m}^3/\text{s}$가 정답입니다.

    오답 노트
    $\text{N}/\text{m}^2$: 압력 단위($\text{Pa}$)일 뿐 누설률이 아님
    $\text{std} \cdot \text{cm}^3/\text{s}^2$: 분모의 시간 제곱은 가속도 형태이므로 의미 없음
    $\text{kg}/\text{m} \cdot \text{s}^2$: 힘/길이 단위($\text{N}/\text{m}$)로 압력 해석 불가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 100kPa의 게이지 압력으로 시험되어지는 용기 내에 10% 헬륨 추적가스를 이용하여 가압하였다면 이 때 헬륨분압은 몇 kPa인가? (단, 대기압은 100kPa이다.)

  1. 10kPa
  2. 20kPa
  3. 40 kPa
  4. 60 kPa
(정답률: 82%)
  • 용기 내부의 전체 절대압력에 헬륨의 농도를 곱하여 헬륨의 분압을 구할 수 있습니다.
    ① [기본 공식]
    $$\text{헬륨분압} = (\text{게이지압} + \text{대기압}) \times \text{헬륨농도}$$
    ② [숫자 대입]
    $$\text{헬륨분압} = (100 + 100) \times 0.10$$
    ③ [최종 결과]
    $$\text{헬륨분압} = 20\text{kPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 가압법에 의한 누설검사 기법 중 시험강도가 가장 높은 방법은?

  1. 전자포획법
  2. 질량분석기법
  3. 침적기포누설법
  4. 액체추적자법
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 헬륨의 공기 중 존재량은 얼마 정도인가?

  1. 약 0.4ppm
  2. 약 4ppm
  3. 약 40ppm
  4. 약 400ppm
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 보일의 법칙을 이용한 게이지는?

  1. 열전대 게이지
  2. 맥리오드 게이지
  3. 피라니 게이지
  4. 알파트론 게이지
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 할로겐 다이오드 스니퍼 누설검사법의 하나인 전자포획법에서 사용되는 전자발생원은?

  1. 헬륨
  2. 불소
  3. 트리튬
  4. 요오드
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 누설시험에서 발포액의 구비조건이 아닌 것은?

  1. 표면장력이 작을 것
  2. 점도가 높을 것
  3. 적심성이 좋을 것
  4. 발포액 자체에 거품이 없을 것
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 기포누설검사에 사용하는 일반적인 기포형성 용액의 특성이 바르게 기술된 것은?

  1. 비누용액은 염소나 불소와 같은 불순물을 포함할 수 있다.
  2. 세제는 미세 누설을 막을 염려가 없어 널리 사용된다.
  3. 알카리성 용액은 특히 스테인리스 스틸이나 티타늄 합금에서 부식을 유발하므로 적절하지 못하다.
  4. 중성세제는 기포 형성이 잘 이루어지며 안정하다.
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 결함의 종류에 따른 검출 방법으로 가장 옳게 연결된 비파괴검사 방법은?

  1. 관통결함 : 자분탐상검사, 누설검사
  2. 표면결함 : 누설검사, 침투탐상검사
  3. 관통결함 : 누설검사, 음향누설검사
  4. 표면결함 : 자분탐상검사, 누설검사
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 기포누설검사-진공상자법으로 누설검사를 할 때 관심부위에 정지상태의 기포가 나타났을 경우 적절한 조치 방법은?

  1. 크기를 측정하고 이 지시를 누설로 기록한다.
  2. 정지상태의 기포이므로 관심부위의 누설은 없는 것으로 한다.
  3. 연속적인 기포가 생길 때까지 재검사한다.
  4. 검사부위를 깨끗이 한 후 의사지시 여부를 결정하기 위해 재검사한다.
(정답률: 94%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 최초 시스템 온도와 압력은 27℃와 100psi이고, 최종 시스템 온도는 57℃일 때 누설에 의한 압력 변화를 측정할 수 없다면 최종 시스템의 압력은 몇 psi인가?

  1. 80
  2. 110
  3. 180
  4. 250
(정답률: 67%)
  • 온도 변화에 따른 압력 변화를 측정할 수 없다는 것은 누설이 없어 온도 상승분만큼만 압력이 증가했다는 것을 의미합니다. 샤를의 법칙(정적 과정)을 이용하여 계산합니다.
    ① [기본 공식] $\frac{P_1}{T_1} = \frac{P_2}{T_2}$
    ② [숫자 대입] $\frac{100}{273 + 27} = \frac{P_2}{273 + 57}$
    ③ [최종 결과] $P_2 = 110$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 실제기체를 나타내는 이온은?

  1. 반델바스 상태 방정식
  2. 열역학 제1법칙
  3. 아보가드로의 법칙
  4. 돌턴의 분압법칙
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 기포누설시험에서 감도를 증가시키는 방법으로 틀린 것은?

  1. 누설을 통과하는 기체의 양을 감소시킨다.
  2. 기포형성시간을 증진시킨다.
  3. 관찰시간을 증진시킨다.
  4. 기포방출을 관찰하기 위한 조건을 개선한다.
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 누설을 통한 기체유동의 형태 중 대기압 이상에서 발생할 수 있는 유동형태가 아닌 것은

  1. 와류유동
  2. 층상유동
  3. 천이유동
  4. 분자유동
(정답률: 59%)
  • 기체유동은 압력 차이에 따라 분자유동, 천이유동, 층상유동, 와류유동 순으로 변화합니다. 분자유동은 기체 분자의 평균 자유 행로가 누설 구멍의 크기보다 훨씬 큰 초고진공 상태에서 발생하는 유동이며, 대기압 이상의 고압 환경에서는 발생할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 헬륨질량분석기 시험에서 시험체 내부에 헬륨 추적가스를 적용하는 시험법이 아닌 것은?

  1. 흡인법
  2. 추적프로브법
  3. 검출프로브법
  4. 가압적분법
(정답률: 35%)
  • 헬륨질량분석기 시험에서 시험체 내부에 추적가스를 주입하는 방식은 흡인법, 검출프로브법, 가압적분법 등이 있습니다. 추적프로브법은 시험체 외부에 추적가스를 도포하거나 주입하여 내부로 누설되는지를 확인하는 방식이므로 시험체 내부에 가스를 적용하는 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 누설 검출기 감도(sensitivity)의 뜻이 아닌 것은?

  1. 누설시험 시스템에 걸린 압력과는 관계없음
  2. 지정된 누설시험 조건에서 검출된 누설량
  3. 최소 측정 가능한 추적자 가스의 농도 또는 이동률(flow rate)의 정도
  4. 검출기 속으로 유입될 추적자 가스의 최소 검출 가능 분자 수효
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 헬륨질량분석기를 사용하여 누설을 검출하였을 때 누설을 전기적 신호로 변화시키는 역할르 하는 것은 어는 것인가?

  1. 헬륨 양이온
  2. 헬륨 음이온
  3. 헬륨 중성자
  4. 헬륨 분자
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 누설검사 규격

61. 보일러 및 압력용기에 대한 누설검사(ASME Sec.V Art. 10)에 사용되는 게이지는 교정용 게이지와 비교하여 교정한다. 다음 중 교정용 게이지가 아닌 것은?

  1. 표준 저하중 시험기(standard deadweight tester)
  2. 마스터 게이지(calibrated master gage)
  3. 기록형 게이지(recording gage)
  4. 수은주(mercury column)
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 보일러 및 압력용기에 대한 누설검사(ASME Sec.V Art. 10)에 의한 진공상자를 사용한 누설검사에서 지시의 평가로 옳은 것은?

  1. 연속된 지시가 없으면 합격
  2. 조그만 지시가 나타나면 합격
  3. 거짓지시가 나타난 경우 불합격
  4. 의사지시가 나타난 경우 불합격
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 보일러 및 압력용기(ASME Sec.Ⅷ Divt. 1)에 대한 공기압 시험에서 시험압력으로 적절한 것은?

  1. 최대 허용 사용압력의 1.125배
  2. 최대 허용 사용압력의 1.25배
  3. 최대 허용 사용압력의 1.5배
  4. 최대 허용 사용압력의 2배
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 강제 석유저장 탱크의 구조(KS B 6225)에 의한 강제 석유저장탱크의 밑판, 애뉼러 플레이트의 용접부는 진공에서 누설시험을 실시한다. 이 때 압력은 대기압보다 최소한 몇 kPa 낮은 값으로 하는가?

  1. 15.3
  2. 23.3
  3. 35.3
  4. 53.3
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 강제 석유저장 탱크의 구조(KS B 6225)에서 기록을 정리하여 작성할 때 포함하지 않아도 되는 비파괴시험법은?

  1. 방사선투과시험
  2. 초음파탐상시험
  3. 누설탐상시험
  4. 와전류탐상시험
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 질량분석계형 누출 탐지기 교정방식 통칙(KS A 0083) 중 시험에 사용하는 교정 누출량의 오차 범위는?

  1. ±1%
  2. ±2.5%
  3. ±3%
  4. ±5%
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

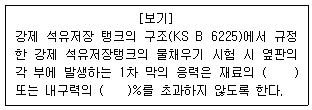

67. [보기]의 ( )안에 알맞은 내용과 숫자로 옳은 것은?

  1. 항복점, 90
  2. 항복점, 120
  3. 인장응력, 90
  4. 인장응력, 120
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 보일러 및 압력용기에 대한 누설검사(ASME Sec.V Art. 10 App. Ⅱ)에 규정된 진공상자(vacuum box)를 이용한 누설검사법에서 발포성 용액의 적용 방법이 아닌 것은?

  1. 흘림(flowing)
  2. 분무(spraying)
  3. 솔질(brushing)
  4. 침적(Immersion)
(정답률: 80%)
  • 진공상자(vacuum box)를 이용한 누설검사법에서는 검사 대상 표면에 발포성 용액을 도포하여 누설 부위를 확인합니다. 이때 용액을 적용하는 방법으로는 흘림, 분무, 솔질 등이 사용되며, 제품 전체를 액체에 담그는 침적 방식은 진공상자법의 적용 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 질량분석계형 누출 탐지기 교정방식 통칙(KS D 0083)에서 교정을 위한 시험 분위기 압력은?

  1. 100kPa±5%
  2. 100kPa±7.5%
  3. 100kPa±10%
  4. 100kPa±12.5%
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 질량분석계형 누출 탐지기 교정방식 통칙(KS D 0083)에서 교정을 위함 시험분위기 온도로 옳은 것은?

  1. 13±7℃
  2. 23±7℃
  3. 15±5℃
  4. 25±5℃
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 질량분석계형 누출 탐지기 교정방식 통칙(KS D 0083)에 따라 최소 가검 농도의 측정에서 분위기 공기와 혼합되는 헬륨(He)의 최소량은?

  1. 1ppm이상
  2. 2ppm이상
  3. 3ppm이상
  4. 5ppm이상
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 강제 석유저장 탱크의 구조(KS B 6225)에서 물 채우기 시험 시 밑판 전면에 걸친 침하나 변형을 조사해야 하는 시기로 올바른 것은?

  1. 물 채우기 전
  2. 물 채우기 중
  3. 최고수위 유지시간 중
  4. 물 빼기 한 후
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다관 원통형 열교환기(KS B 6230)의 관대 보강판 용접부에 발포체를 사용하여 누설을 조사할 경우의 압력은 얼마 이하이어야 하는가?

  1. 0.2MPa 이하의 공기압
  2. 0.4MPa 이하의 공기압
  3. 0.6MPa 이하의 공기압
  4. 0.8MPa 이하의 공기압
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 보일러 및 압력용기에 대한 누설검사(ASME Sec.V Art. 10 App. Ⅱ)에 따른 기포누설시험의 누설지시로 볼 수 없는 것은?

  1. 하나의 기포가 연속적으로 성장한다.
  2. 다수의 기포가 연속해서 발생하여 성장한다.
  3. 하나의 기포가 연속적으로 성장하다가 터진다.
  4. 하나의 기포가 발생되었으나 성장하지 않는다.
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다관 원통형 열교환기(KS B 6230)에서 AES형 열교환기에서 대해 수압시험을 하는데 있어 동체 쪽의 압력이 관 쪽보다 높거나 같을 경우의 시험순서는?

  1. 관쪽시험 - 동체뚜껑시험 - 동체쪽 시험
  2. 동체쪽 시험 - 관쪽시험 - 동체뚜껑시험
  3. 동체뚜껑시험 - 동체쪽 시험 - 관쪽시험
  4. 동체쪽 시험 - 동체뚜껑시험 - 관쪽시험
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 강제 석유저장 탱크의 구조(KS B 6225)에 의해 저장탱크의 밑판을 진공누설시험 할 때 압력 기준은? (단, 대기압은 760mmHg이다.)

  1. 360mmHg
  2. 460mmHg
  3. 560mmHg
  4. 660mmHg
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 보일러 및 압력용기에 대한 누설검사(ASME Sec.V Art. 10)의 헬륨질량분석 시험법-추적자 프로브법에서 모세관 누설표준을 따를 때 최대 헬륨누설률은?

  1. 1×10-3Pa·m3/sec
  2. 1×10-4Pa·m3/sec
  3. 1×10-5Pa·m3/sec
  4. 1×10-6Pa·m3/sec
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 질량분석계형 누출 탐지기 교정방식 통칙(KS D 0083)의 시험조건 중 최소 가검 누출량 측정에 사용되는 헬륨(He)의 최소 순도는?

  1. 97.5%
  2. 98%
  3. 99%
  4. 99.5%
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 강제 석유저장 탱크의 구조(KS B 6225)에서 몸통의 물 채우기 시험 시에 옆판 이음에 결함이 발견되었을 때에는 수면을 결함부에서 얼마 이상 내려서 보수하고 결함이 없음을 확인하고 물 채우기 시험을 하는가?

  1. 100mm
  2. 200mm
  3. 300mm
  4. 400mm
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 보일러 및 압력용기에 대한 누설검사(ASME Sec.V Art. 10)에서 할로겐 누설시험법에 대한 설명으로 틀린 것은?

  1. 추적기체는 C2H2F4가 권고되고 있다.
  2. 가열 양극 할로겐 검출기가 사용된다.
  3. 이 검사법은 정량적인 검사로 간주된다.
  4. 할로겐 증기는 양극에서 이온화 된다.
(정답률: 65%)
  • 할로겐 누설시험법은 누설 부위의 존재 여부를 확인하는 정성적인 검사법이며, 누설량을 정확히 측정하는 정량적인 검사법이 아닙니다.

    오답 노트
    추적기체 $C_{2}H_{2}F_{4}$ 사용, 가열 양극 할로겐 검출기 사용, 양극에서의 이온화 원리 적용은 모두 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
