1과목: 전기응용
1. 적외선 가열과 관계없는 것은?
- 설비비가 적다.
- 구조가 간단하다.
- 두꺼운 목재의 건조에 적당하다.
- 공산품(工産品)의 표면건조에 적당하다.
3. 플라이 휠 효과가 GD2(kgㆍm2)인 전동기의 회전자가 n2(rpm)에서 n1(rpm)으로 감속할 때 방출한 에너지(J)는?
-
CBT문제은행AI2026-04-23 12:46
회전자의 관성 모멘트와 회전 속도 변화에 따른 에너지 방출량을 구하는 문제입니다. 에너지 변화량은 회전 에너지 공식 $\frac{1}{2} J \omega^2$를 기반으로 하며, $GD^2$와 $rpm$ 단위를 $J$ 단위로 환산하면 다음과 같습니다.
① [기본 공식] $E = \frac{GD^2(n_2^2 - n_1^2)}{730}$
② [숫자 대입] $E = \frac{GD^2(n_2^2 - n_1^2)}{730}$
③ [최종 결과]
4. 전기철도의 전기차에 대한 직류방식의 특징이 아닌 것은?
- 직류변환장치가 필요하다.
- 교류에 비해 전압강하가 크다.
- 사고 시 선택차단이 용이하다.
- 교류에 비해 절연계급을 낮출 수 있다.
7. 반사율 10%, 흡수율 20%인 5.6m2의 유리면에 광속 1000lm인 광원을 균일하게 비추었을 때 그 이면의 광속발산도(rlx)는? (단, 전등기구 효율은 80%이다.)
- 25
- 50
- 100
- 125
8. 그림과 같이 광원 L에 의한 모서리 B의 조도가 20lx일 때, B로 향하는 방향의 광도는 약 몇 cd인가?
- 780
- 833
- 900
- 950
12. 5층 빌딩에 설치된 적재중량 1000kg의 엘리베이터를 승강속도 50m/min로 운전하기 위한 전동기의 출력은 약 몇 kW 인가? (단, 권상기의 기계효율은 0.9이고 균형추의 불평형률은 1이다.)
- 4
- 6
- 7
- 9
15. 정류방식 중 맥동률이 가장 적은 것은? (단, 저항부하인 경우이다.)
- 3상 반파방식
- 3상 전파방식
- 단상 반파방식
- 단상 전파방식
16. 광원 중 루미네선스(luminescence)에 의한 발광현상을 이용하지 않은 것은?
- 형광램프
- 수은램프
- 네온램프
- 할로겐램프
19. 가시광선 중에서 시감도가 가장 좋은 광색과 그 때의 시감도(nm)는 얼마인가?
- 황적색, 680nm
- 황록색, 680nm
- 황적색, 555nm
- 황록색, 555nm
20. 저항 용접의 특징으로 틀린 것은?
- 잔류응력이 작다.
- 용접부의 온도가 높다.
- 전원에는 상용주파수를 사용한다.
- 대전류가 필요하기 때문에 설비비가 높다.
2과목: 전력공학
21. 수차의 특유속도 NS를 나타내는 계산식으로 옳은 것은? (단, 유효낙차 : H(m), 수차의 출력 : P(kW), 수차의 정격 회전수 : N(rpm) 이라 한다.)
23. 전력계통에서의 단락용량 증대가 문제가 되고 있다. 이러한 단락용량을 경감하는 대책이 아닌 것은?
- 사고 시 모선을 통합한다.
- 상위전압 계통을 구성한다.
- 모선 간에 한류 리액터를 삽입한다.
- 발전기와 변압기의 임피던스를 크게 한다.
24. 피뢰기의 구비조건이 아닌 것은?
- 속류의 차단능력이 충분할 것
- 충격 방전 개시 전압이 높을 것
- 상용 주파 방전 개시 전압이 높을 것
- 방전 내량이 크고, 제한 전압이 낮을 것
25. 150kVA 전력용 콘덴서에 제5고조파를 억제시키기 위해 필요한 직렬리액터의 최소 용량은 몇 kVA 인가?
- 1.5
- 3
- 4.5
- 6
27. 3상 계통에서 수전단전압 60kV, 전류 250A, 선로의 저항 및 리액턴스가 각각 7.61Ω, 11.85Ω일 때 전압강하율은? (단, 부하역률은 0.8(늦음)이다.)
- 약 5.50[%]
- 약 7.34[%]
- 약 8.69[%]
- 약 9.52[%]
28. 선간전압, 부하역률, 선로손실, 전선중량 및 배전거리가 같다고 할 경우 단상 2선식과 3상 3선식의 공급전력의 비(단상/3상)는?
- 3/2
- 1/√3
- √3
- √3/2
29. 배전선로의 용어 중 틀린 것은?
- 궤전점 : 간선과 분기선의 접속점
- 분기선 : 간선으로 분기되는 변압기에 이르는 선로
- 간선 : 급전선에 접속되어 부하로 전력을 공급하거나 분기선을 통하여 배전하는 선로
- 급전선 : 배전용 변전소에서 인출되는 배전선로에서 최초의 분기점까지의 전선으로 도중에 부하가 접속되어 있지 않은 선로
30. 송전계통에서 발생한 고장 때문에 일부 계통의 위상각이 커져서 동기를 벗어나려고 할 경우 이것을 검출하고 계통을 분리하기 위해서 차단하지 않으면 안 될 경우에 사용되는 계전기는?
- 한시계전기
- 선택단락계전기
- 탈조보호계전기
- 방향거리계전기
31. 보일러 급수 중에 포함되어 있는 산소 등에 의한 보일러배관의 부식을 방지할 목적으로 사용되는 장치는?
- 탈기기
- 공기 예열기
- 급수 가열기
- 수위 경보기
32. 선간거리를 D, 전선의 반지름을 r이라 할 때 송전선의 정전용량은?
에 비례한다.
에 비례한다.
에 반비례한다.
에 반비례한다.
-
CBT문제은행AI
2026-04-24 13:18
송전선의 정전용량 $C$는 $\log_{10} \frac{D}{r}$에 반비례하는 특성을 가집니다. 따라서
에 반비례하는 것이 정답입니다.
33. 전주사이의 경간이 80m인 가공전선로에서 전선 1m당의 하중이 0.37kg, 전선의 이도가 0.8m일 때 수평장력은 몇 kg 인가?
- 330
- 350
- 370
- 390
35. 가공 송전선에 사용되는 애자 1연 중 전압부담이 최대인 애자는?
- 중앙에 있는 애자
- 철탑에 제일 가까운 애자
- 전선에 제일 가까운 애자
- 전선으로부터 1/4 지점에 있는 애자
39. 송전계통의 안정도 증진방법에 대해 성명이 아닌 것은?
- 전압변동을 작게 한다.
- 직렬리액턴스를 크게 한다.
- 고장 시 발전기 입ㆍ출력의 불평형을 작게 한다.
- 고장전류를 줄이고 고장구간을 신속하게 차단한다.
40. 고장점에서 전원 측을 본 계통 임피던스를 Z(Ω), 고장점의 상전압을 E(V)라 하면 3상 단락전류(A)는?
- E/Z
- ZE/√3
- √3E/Z
- 3E/Z
3과목: 전기기기
42. 2대의 동기발전기가 병렬 운전하고 있을 때 동기화 전류가 흐르는 경우는?
- 부하분담에 차가 있을 때
- 기전력의 크기에 차가 있을 때
- 기전력의 위상에 차가 있을 때
- 기전력의 파형에 차가 있을 때
43. 전기자저항이 각각 RA=0.1Ω과 RB=0.2Ω인 100V, 10kW의 두 분권발전기의 유기기전력을 같게 해서 병렬 운전하여, 정격전압으로 135A의 부하전류를 공급할 때 각 기기의 분담전류는 몇 A 인가?
- IA=80, IB=55
- IA=90, IB=45
- IA=100, IB=35
- IA=110, IB=25
44. 직류 타여자발전기의 부하전류와 전기자전류의 크기는?
- 전기자전류와 부하전류가 같다.
- 부하전류가 전기자전류보다 크다.
- 전기자전류가 부하전류보다 크다.
- 전기자전류와 부하전류는 항상 0이다.
45. 직류 분권전동기에서 단자전압 210V, 전기자전류 20A, 1500rpm으로 운전할 때 발생 토크는 약 몇 Nㆍm 인가? (단, 전기자저항은 0.15Ω이다.)
- 13.2
- 26.4
- 33.9
- 66.9
46. 60Hz, 12극, 회전자의 외경 2m인 동기발전기에 있어서 회전자의 주변속도는 약 몇 m/s 인가?
- 43
- 62.8
- 120
- 132
47. 220V, 60Hz, 8극, 15kW의 3상 유도전동기에서 전부하 회전수가 864rpm이면 이 전동기의 2차 동손은 몇 W인가?
- 435
- 537
- 625
- 723
48. 병렬 운전하고 있는 2대의 3상 동기발전기 사이에 무효순환전류가 흐르는 경우는?
- 부하의 증가
- 부하의 감소
- 여자전류의 변화
- 원동기의 출력변화
49. 유도전동기의 특성에서 토크와 2차 입력 및 동기속도의 관계는?
- 토크는 2차 입력과 동기속도의 곱에 비례한다.
- 토크는 2차 입력에 반비례하고, 동기속도에 비례한다.
- 토크는 2차 입력에 비례하고, 동기속도에 반비례한다.
- 토크는 2차 입력의 자승에 비례하고, 동기속도의 자승에 반비례한다.
50. 직류발전기를 병렬 운전할 때 균압선이 필요한 직류발전기는?
- 분권발전기, 직권발전기
- 분권발전기, 복권발전기
- 직권발전기, 복권발전기
- 분권발전기, 단극발전기
51. △결선 변압기의 한 대가 고장으로 제거되어 V결선으로 공급할 때 공급할 수 있는 전력은 고장 전 전력에 대하여 몇 % 인가?
- 57.7
- 66.7
- 75.0
- 86.6
52. 유도전동기의 출력과 같은 것은?(문제 오류로 실제 시험자에서는 2, 3번이 정답 처리 되었습니다. 여기서는 2번을 누르면 정답 처리 됩니다.)
- 출력 = 입력전압 - 철손
- 출력 = 기계출력 - 기계손
- 출력 = 2차 입력 - 2차 저항손
- 출략 = 입력전압 - 1차 저항손
53. 220V,50kW인 직류 직권전동기를 운전하는데 전기자 저항(브러시의 접촉저항 포함)이 0.05Ω이고 기계적 손실이 1.7kW, 표유손이 출력의 1%이다. 부하전류가 100A일 때의 출력은 약 몇 kW인가?
- 14.5
- 16.7
- 18.2
- 19.6
54. 변압기의 2차를 단락한 경우에 1차 단락전류 Is1은? (단, V1 : 1차 단자전압, Z1 : 1차 권선의 임피던스, Z2 : 2차 권선의 임피던스, a : 권수비, Z : 부하의 임피던스)
56. 선박추진용 및 전기자동차용 구동전동기의 속도제어로 가장 적합한 것은?
- 저항에 의한 제어
- 전압에 의한 제어
- 극수변환에 의한 제어
- 전원주파수에 의한 제어
57. 75W 이하의 소 출력으로 소형공구, 영사기, 치과 의료용 등에 널리 이용되는 전동기는?
- 단상 반발전동기
- 영구자석 스텝전동기
- 3상 직권 정류자전동기
- 단상 직권 정류전동기
58. 변압기의 등가회로를 작성하기 위하여 필요한 시험은?
- 권선저항측정, 무부하시험, 단락시험
- 상회전시험, 절연내력시험, 권선저항측정
- 온도상승시험, 절연내력시험, 무부하시험
- 온도상승시험, 절연내력시험, 권선저항측정
60. 다이오드를 사용한 정류회로에서 여러 개를 병력로 연결하여 사용할 경우 얻는 효과는?
- 인가전압 증가
- 다이오드의 효율 증가
- 부하 출력의 맥동률 감소
- 다이오드의 허용전류 증가
4과목: 회로이론
61. R=50Ω, L=200mH 의 직렬회로에서 주파수 f=50Hz의 교류에 대한 역률(%)은?
- 82.3
- 72.3
- 62.3
- 52.3
62. 그림과 같은 회로에서 스위치 S를 닫았을 때 시정수(sec)의 값은? (단, L=10mH, R=20Ω이다.)
- 200
- 2000
- 5×10-3
- 5×10-4
63. 다음과 같은 회로에서 t=0인 순간에 스위치 S를 닫았다. 이 순간에 인덕턴스 L에 걸리는 전압(V)은? (단, L의 초기 전류는 0이다.)
- 0
- LE/R
- E
- E/R
는?
66. 대칭 3상 교류전원에서 각 상의 전압이 va, vb, vc 일 때 3상 전압(V)의 합은?
- 0
- 1.3va
- 0.5va
- 3va
67. 측정하고자 하는 전압이 전압계의 최대 눈금보다 클 때에 전압계에 직렬로 저항을 접속하여 측정 범위를 넓히는 것은?
- 분류기
- 분광기
- 배율기
- 감쇠기
의 시간함수 f(t)는 어느 것인가?
71. 전압 e=100sin10t+20sin20t(V)이고, 전류 i=20sin(10t-60)+10sin20t(A)일 때 소비전력은 몇 W 인가?
- 500
- 550
- 600
- 650
72. r(Ω)인 6개의 저항을 그림과 같이 접속하고 평형 3상 전압 E를 가했을 때 전류 I 는 몇 A인가? (단, r=3Ω, E=60V이다.)
- 8.66
- 9.56
- 10.8
- 12.6

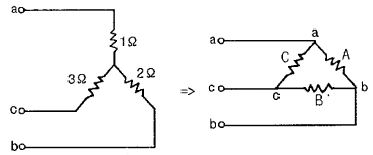

73. 다음과 같은 Y결선 회로와 등가인 △결선 회로의 A, B, C 값은 몇 Ω 인가?
-
CBT문제은행AI
2026-04-24 13:18
Y결선을 $\Delta$결선으로 변환할 때는 두 저항의 곱의 합을 마주 보는 Y저항으로 나누어 계산합니다.
$$R_{\Delta} = \frac{R_1 R_2 + R_2 R_3 + R_3 R_1}{R_{opposite}}$$
$$A = \frac{1 \times 2 + 2 \times 3 + 3 \times 1}{3} = \frac{11}{3}, B = \frac{11}{1} = 11, C = \frac{11}{2}$$
$$\text{정답: }
$$
75. 다음 중 정전용량의 단위 F(패럿)와 같은 것은? (단, C는 쿨롱, N은 뉴턴, V는 볼트, m은 미터이다.)
- V/C
- N/C
- C/m
- C/V
76. 비정현파 f(x)가 반파대칭 및 정현대칭일 때 옳은 식은? (단, 주기는 2π이다.)
- f(-x)=f(x), f(x+π)=f(x)
- f(-x)=f(x), f(x+2π)=f(x)
- f(-x)=-f(x), -f(x+π)=f(x)
- f(-x)=-f(x), -f(x+2π)=f(x)
78. 대칭 10상회로의 선간전압이 100V일 때 상전압은 약 몇 V인가? (단, sin18°=0.309 이다.)
- 161.8
- 172
- 183.1
- 193
5과목: 전기설비
81. 케이블 트레이공사에 사용되는 케이블 트레이가 수용된 모든 전선을 지지할 수 있는 적합한 강도의 것일 경우 케이블 트레이의 안전율은 얼마 이상으로 하여야 하는가?
- 1.1
- 1.2
- 1.3
- 1.5
82. 자동 차단기가 설치되어 있지 않은 전로에 접속되어 있는 440V 전동기의 외함을 접지할 때, 접지저항 값은 몇 Ω 이하이어야 하는가?
- 5
- 10
- 30
- 50
83. 전가섭선에 관하여 각 가섭선의 상정 최대장력의 33%와 같은 불평균 장력의 수평종분력에 의한 하중을 더 고려하여야 할 철탑의 유형은?
- 직선형
- 각도형
- 내장형
- 인류형
84. 전력보안 통신용 전화설비를 시설하지 않아도 되는 것은?
- 원격감시제어가 되지 아니하는 발전소
- 원격감시제어가 되지 아니하는 변전소
- 2 이상의 급전소 상호 간과 이들을 총합 운용하는 급전소 간
- 발전소로서 전기공급에 지장을 미치지 않고, 휴대용 전력보안통신 전화설비에 의하여 연락이 확보된 경우
85. 태양전지 발전소에 태양전지 모듈 등을 시설 할 경우 사용 전선(연동선)의 공칭단면적은 몇mm2 이상인가?
- 1.6
- 2.5
- 5
- 10
86. 금속관 공사에 의한 저압 옥내배선 시설에 대한 설명으로 틀린 것은?
- 인입용 비닐절연전선을 사용했다.
- 옥외용 비닐절연전선을 사용했다.
- 짧고 가는 금속관에 연선을 사용했다.
- 단면적 10mm2 이하의 전선을 사용했다.
87. 케이블 공사에 의한 저압 옥내 배선의 시설 방법에 대한 설명으로 틀린 것은?
- 전선은 케이블 및 캡타이어케이블로 한다.
- 콘크리트 안에는 전선에 접속점을 만들지 아니한다.
- 400V 미만인 경우 전선을 넣는 방호장치의 금속제 부분에는 제3종 접지공사를 한다.
- 전선을 조영재의 옆면에 따라 붙이는 경우 전선의 지지점 간의 거리를 케이블은 3m이하로 한다.
88. 고압 가공전선로에 사용하는 가공지선은 인장강도 5.226kN이상의 것 또는 지름이 몇 mm 이상의 나경동선을 사용하여야 하는가?
- 2.6
- 3.2
- 4.0
- 5.0
89. 고압 가공전선로에 케이블을 조가용선에 행거로 시설할 경우 그 행거의 간격은 몇 cm이하로 하여야 하는가?
- 50
- 60
- 70
- 80
91. 최대사용전압이 23000V인 중성점 비접지식 전로의 절연내력 시험전압은 몇 V 인가?
- 16560
- 21160
- 25300
- 28750
93. 전광표시 장치에 사용하는 저압 옥내배선을 금속관 공사로 시설할 경우 연동선의 단면적은 몇 mm2 이상 사용하여야 하는가?
- 0.75
- 1.25
- 1.5
- 2.5
94. 철근 콘크리트주로서 전장이 15m이고, 설계하중이 8.2kN이다. 이 지지물을 논이나 기타 지반이 연약한 곳 이외에 기초 안전율의 고려 없이 시설하는 경우에 그 묻히는 깊이는 기준보다 몇 cm를 가산하여 시설하여야 하는가?
- 10
- 30
- 50
- 70
95. 지중 전선로에 사용하는 지중함의 시설기준으로 틀린 것은?
- 조명 및 세척이 가능한 장치를 하도록 할 것
- 그 안의 고인 물을 제거할 수 있는 구조일 것
- 견고하고 차량 기타 중량무르이 압력에 견딜 수 있을 것
- 뚜껑은 시설자 이외의 자가 쉽게 열 수 없도록 할 것
96. 변압기의 고압측 1선 지락전류가 30A인 경우에 제 2종 접지공사의 최대 접지저항 값은 몇 Ω 인가? (단, 고압측 전로가 저압측 전로와 혼촉하는 경우 1초 이내에 자동적으로 차단하는 장치가 설치되어 있다.)
- 5
- 10
- 15
- 20
97. 교통신호등 제어장치의 금속제 외함에는 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
- 제1종 접지공사
- 제2종 접지공사
- 제3종 접지공사
- 특별 제3종 접지공사
98. 특고압 가공전선과 저압 가공전선을 동일 지지물에 병가하여 시설하는 경우 이격거리는 몇 m 이상이어야 하는가?(문제 오류로 실제 시험장에서는 모두 정답 처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)
- 1
- 2
- 3
- 4
