전기공사산업기사 필기 기출문제복원 (2009-08-30)

전기공사산업기사 2009-08-30 필기 기출문제 해설

이 페이지는 전기공사산업기사 2009-08-30 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전기공사산업기사
(2009-08-30 기출문제)

목록

1과목: 전기응용

1. 포토 다이오드(Photo diode)에 관한 설명 중 틀린 것은?

  1. 온도 특성이 나쁘다.
  2. 빛에 대하여 민감하다.
  3. PN 접합에 역방향으로 바이어스를 가한다.
  4. PN 접합의 순방향 전류가 빛에 대하여 민감하다.
(정답률: 78%)
  • 포토 다이오드는 PN 접합에 역방향 바이어스를 가하여 빛에 의해 생성된 캐리어로 전류가 흐르게 하는 소자로, 빛에 매우 민감하며 온도 특성이 우수한 것이 특징입니다.

    오답 노트
    PN 접합의 순방향 전류가 빛에 대하여 민감하다: 순방향이 아닌 역방향 바이어스 상태에서 빛에 반응함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 교류 급전방식 중 흡상변압기에 대한 설명이 아닌 것은?

  1. 권수비가 1:1이다.
  2. 전자유도 경감용 변압기이다.
  3. 전압방식에 무관하게 사용한다.
  4. 인근 통신선의 유도장애 방지용이다.
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 발산하는 빛이 자연주광(自然遒光)에 가장 가까운 특징을 갖는 등은?

  1. 크세논등
  2. 나트륨등
  3. EL 방전등
  4. 수은등
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전기 기관차의 자중이 150[t]이고, 동륜상의 중량이 95[t]이라면 최대 견인력은 몇 [kgf]인가? (단, 궤조의 점착 계수는 0.2라 한다.)

  1. 19000
  2. 25000
  3. 28500
  4. 38000
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 직접 조명의 장점이 아닌 것은?

  1. 조명률이 크므로 소비전력은 간접조명의 1/2~1/3이다.
  2. 설비비가 저렴하며 설계가 단순하다.
  3. 그늘이 생기므로 물체의 식별이 입체적이다.
  4. 등기구의 사용을 최소화하여 조명효과를 얻을 수 있다.
(정답률: 64%)
  • 직접 조명은 광원을 작업면에 직접 비추는 방식으로 조명률이 높아 소비전력이 적고 설비비가 저렴하며, 그늘이 생겨 입체적인 식별이 가능하다는 장점이 있습니다. 하지만 조명 효과를 얻기 위해 등기구의 사용을 최소화하는 것이 아니라, 효율적인 배치를 통해 필요한 조도를 확보하는 것이 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 원형과 똑같은 모양의 복제품을 만들며 공예품의 복제, 활자인쇄용 원판 등에 사용되는 것은?

  1. 전기야금(electrometallurgy)
  2. 전해연마(electrolytic polishing)
  3. 전기도금(electroplating)
  4. 전주(galvanoplastics)
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 피드백 제어계에서 가장 중요한 장치는?

  1. 응답속도를 빠르게 하는 장치
  2. 안정도를 좋게 하는 장치
  3. 입·출력 비교장치
  4. 고주파 발생장치
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 유전가열의 용도가 아닌 것은?

  1. 식품 공업
  2. 기어의 열간전조
  3. 합성수지의 열처리
  4. 목재의 건조
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 기중기로 150[t]의 하중을 2[m/min]의 속도로 권상시킬 때 필요한 전동기의 용량은 약 몇 [kW]인가? (단, 기계효율은 70[%]이다.)

  1. 50
  2. 60
  3. 70
  4. 80
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 보통 쓰이는 열전대의 조합이 아닌 것은?

  1. 크롬 - 콘스탄탄
  2. 구리 - 콘스탄탄
  3. 철 - 콘스탄탄
  4. 크로멜- 알루멜
(정답률: 76%)
  • 열전대는 서로 다른 두 금속의 접합점에서 온도 차에 의해 기전력이 발생하는 제벡 효과를 이용합니다. 대표적인 조합으로는 백금-백금로듐, 철-콘스탄탄, 구리-콘스탄탄, 크로멜-알루멜 등이 사용됩니다.

    오답 노트
    크롬-콘스탄탄: 표준적인 열전대 조합이 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 가장 많은 조도가 필요한 장소는?

  1. 곡선도로
  2. 교차로
  3. 직선도로
  4. 경사도로
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 자동제어에서 검출장치로 소형 직류발전기를 하였다. 이것은 다음 중 무엇을 검출하는 것인가?

  1. 속도
  2. 온도
  3. 위치
  4. 유량
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 어떤 종이가 반사율 50[%], 흡수율 20[%] 이다. 여기에 1200[lm]의 광속을 비추었을 때 투과 광속은 몇 [lm]인가?

  1. 360
  2. 430
  3. 580
  4. 960
(정답률: 76%)
  • 입사 광속은 반사, 흡수, 투과로 나뉘며 세 비율의 합은 항상 1이 됩니다. 투과율을 먼저 구한 뒤 전체 광속을 곱해 투과 광속을 계산합니다.
    ① [기본 공식] $F_{t} = F \times (1 - \rho - \alpha)$ 투과광속 = 전체광속 × (1 - 반사율 - 흡수율)
    ② [숫자 대입] $F_{t} = 1200 \times (1 - 0.5 - 0.2)$
    ③ [최종 결과] $F_{t} = 360$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 내부 가열에 가장 적합한 전기 건조 방식은?

  1. 고주파 건조
  2. 적외선 건조
  3. 자외선 건조
  4. 아크 건조
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 납 축전지에 대한 설명 중 잘못된 것은?

  1. 납 축전지의 전해액의 비중은 1.2정도이다.
  2. 납 축전지의 격리판은 양극과 음극의 단락 보호용이다.
  3. 전지의 내부저항은 클수록 좋다.
  4. 전지용량은 [Ah]로 표시하며 10시간 방전율을 많이 쓴다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 전철 전동기에 감속 기어를 사용하는 주된 이유는?

  1. 동력의 전달
  2. 전동기의 소형화
  3. 역률의 개선
  4. 가격의 저하
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 아크 용접에서 전극간 전압 30[V], 전류 200[A]이면 매초 발생한 열량[kal/s]은?

  1. 2.44
  2. 24.4
  3. 1.44
  4. 14.4
(정답률: 84%)
  • 아크 용접 시 발생하는 열량은 전압, 전류, 시간에 비례하며, 계산된 $\text{cal}$ 단위를 $\text{kcal}$로 환산하여 구합니다.
    ① [기본 공식] $H = 0.24 \times V \times I \times t \times 10^{-3}$
    ② [숫자 대입] $H = 0.24 \times 30 \times 200 \times 1 \times 10^{-3}$
    ③ [최종 결과] $H = 1.44$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 형광등은 주위 온도가 몇 [℃]일 때 가장 효율이 높은가?

  1. 5~10
  2. 10~15
  3. 20~25
  4. 35~40
(정답률: 92%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 바리스터(Varistor)를 옳게 설명한 것은?

  1. 비직선적인 전류-전압 특성을 갖는 2단자 반도체
  2. 비직선적인 전류-전압 특성을 갖는 4단자 반도체
  3. 직선적인 전류-전압 특성을 갖는 4단자 반도체
  4. 직선적인 전류-전압 특성을 갖는 리액턴스 소자
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 1[kw]의 전열기를 사용하여 20[℃]의 물 10[ℓ]를 80[℃]까지 올리는데 걸리는 시간은?

  1. 약 1시간
  2. 약 30분
  3. 약 1시간 15분
  4. 약 42분
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 3300V 배전선로의 전압을 6600V로 승압하고 같은 손실율로 승전하는 경우 송전전력은 승압전의 몇 배인가?

  1. √2배
  2. √3배
  3. 4배
  4. 9배
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 출력 30000kW의 화력발전소에서 6000kal/kg의 석탄을 매시 15t의 비율로 사용하고 있다. 이 발전소의 종합효율은 약 몇 [%]인가?

  1. 23.7[%]
  2. 24.7[%]
  3. 26.7[%]
  4. 28.7[%]
(정답률: 26%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 배전선로의 부하율이 F일 때 손실계수 H와의 관계로 옳은 것은?

  1. H=F
  2. H=1/F
  3. 0≤F2≤H≤F≤1
  4. H=f3
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 보호 계전기 중 어느 일정 방향으로 일정값 이상의 단락 전류가 흘렀을 때 동작하는 계전기로서 역전력 계전기라고도 하는 계전기는?

  1. 거리 계전기
  2. 방향 거리 계전기
  3. 단락 방향 계전기
  4. 선택 단락 계전기
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 보호계전기의 구비 조건으로 틀린 것은?

  1. 접점의 소모가 크고, 열적 기꼐적 강도가 클 것
  2. 보호동작이 정확하고 감도가 예민할 것
  3. 고장 상태를 신속하게 선택할 것
  4. 조정 범위가 넓고 조정이 쉬울 것
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 어느 수용가에 5000kVA 변압기가 있다. 이 변압기 손실은 80% 부하율일 때 53.4kW이고 60% 부하율일 때 36.6kW이다. 이 변압기의 40% 부하율일 때의 손실[kW]은?

  1. 16.8[kW]
  2. 19.8[kW]
  3. 24.6[kW]
  4. 33.6[kW]
(정답률: 23%)
  • 변압기 손실은 부하율의 제곱에 비례하는 동손과 부하율에 관계없이 일정한 철손의 합으로 계산합니다.
    ① [기본 공식]
    $$P_L = P_i + m^2 P_c$$
    ② [숫자 대입]
    $$53.4 = P_i + 0.8^2 P_c$$
    $$36.6 = P_i + 0.6^2 P_c$$
    위 연립방정식을 풀면 $P_i = 21\text{kW}$, $P_c = 50\text{kW}$이며, 이를 40% 부하율에 대입하면
    $$P_{0.4} = 21 + 0.4^2 \times 50$$
    ③ [최종 결과]
    $$P_{0.4} = 24.6$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 직격뢰에 대한 차폐효과가 가장 큰 것은?

  1. 가공지선
  2. 매설지선
  3. 서지흡수기
  4. 정전방전기
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 부하 전류의 차단능력이 없는 것은?

  1. 부하개폐기(LBS)
  2. 유압차단기(OCB)
  3. 진공차단기(VCB)
  4. 단로기(DS)
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 수차의 특유속도(specific speed) Ns[m·kW]를 나타내는 계산식으로 옳은 것은? (단, 유효낙차 : H[m], 수차의 출력 : P[kW], 수차의 정격 회전수 : N[rpm] 이라 한다.)

(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 전력용 콘덴서 회로에 방전코일을 설치하는 주된 목적은?

  1. 합성 역률의 개선
  2. 전원 개방시 잔류 전하를 방전시켜 인체의 위험방지
  3. 콘덴서의 등가용량 중대
  4. 전압의 파형개선
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 3상 3선식 1회선의 가공 송전로에서 D를 등가 선간거리, r을 전선의 반지름이라고 하면 1선당 작용 정전 용량은?

  1. 에 비례한다.
  2. 에 반비례한다.
  3. D/r에 비례한다.
  4. D/r에 반비례한다.
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. SF6 가스차단기를 공기차단기와 비교할 때 옳은 것은?

  1. 개폐시의 소음이 작다.
  2. 고속조작이 유리하다.
  3. 압축공기로 투입한다.
  4. 지지애자를 사용한다.
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 피뢰기를 가장 적절하게 설명한 것은?

  1. 동요전압의 파두, 파미의 파형의 준도를 저감하는 것
  2. 이상전압이 내습하였을 때 방전에 의해 이상전압을 경감 시키는 것
  3. 뇌동요 전압의 파고를 저감하는 것
  4. 1선이 지락될 때 아크를 소멸시키는 것
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 동일 송전선로에 있어서 1선 지락의 경우 지락전류가 가장 적은 중성점 접지방식은?

  1. 비접지방식
  2. 직접접지방식
  3. 저항접지방식
  4. 소호리액터접지방식
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 154kV 송전선로에서 송전거리가 77km이라고 할 때, 송전용량 계수법에 의한 송전용량은? (단, 송전용량계수는 1200 이라고 한다.)

  1. 2.4[㎿]
  2. 4.16[㎿]
  3. 152.2[㎿]
  4. 369.6[㎿]
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 원자로에서 제어봉으로 카드윰(Cd)을 사용하는 목적으로 가장 알맞은 것은?

  1. 중성자의 수를 조절한다.
  2. 핵 융합을 시킨다.
  3. 핵 분열을 일으킨다.
  4. 생체차폐를 한다.
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 송배전 선로에서 내부 이상 전압에 속하지 않는 것은?

  1. 유도뢰에 의한 이상 전압
  2. 개폐 이상 전압
  3. 사고시의 과도 이상 전압
  4. 계통 조작과 고장시의 지속 이상 전압
(정답률: 50%)
  • 이상 전압은 발생 원인에 따라 내부와 외부로 나뉩니다. 유도뢰에 의한 이상 전압은 외부의 뇌격으로 인해 발생하는 외부 이상 전압에 해당합니다.

    오답 노트
    개폐 이상 전압, 사고시의 과도 이상 전압, 계통 조작과 고장시의 지속 이상 전압: 모두 계통 내부의 조작이나 사고로 발생하는 내부 이상 전압입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 변전소로부터 특별고압 3상 3선식의 가공전선로로 수전하고 있는 공장이 있다. 이 공장의 부하전력은 40000[kW]이고 뒤진 역률 90%, 수전전압은 70000V라 한다. 부하전류는 약 몇 [A]인가?

  1. 323[A]
  2. 367[A]
  3. 397[A]
  4. 423[A]
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 코로나 방지대책으로 적당하지 않은 것은?

  1. 전선의 외경을 크게 한다.
  2. 선간거리를 감소시킨다.
  3. 복도체를 사용한다.
  4. 가선 금구를 개량한다.
(정답률: 36%)
  • 코로나 현상은 전선 표면의 전위경도가 임계전압 이상일 때 발생합니다. 전위경도를 낮추기 위해서는 전선의 외경을 크게 하거나, 복도체를 사용하거나, 선간거리를 넓혀야 합니다.

    오답 노트
    선간거리를 감소시킨다: 전위경도가 증가하여 코로나 발생 가능성이 높아짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 차단기의 정격차단 시간으로 알맞은 것은?

  1. 고장발생부터 소호까지의 시간
  2. 가동접촉자 시동부터 소호까지의 시간
  3. 트립코일 여지부터 가동접촉자 시동까지의 시간
  4. 트립코일 여지부터 아크 소호까지의 시간
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 직류 분권전도이가 있다. 단자전압 215[V], 전기자전류 100[A], 1500[rpm]으로 운전되고 있을 때 발생 토크는 약 몇[Nm]인가? (단, 전기자 저항 ra = 0.1[Ω]이다.)

  1. 120.6
  2. 130
  3. 191.1
  4. 291.1
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 어느 변압기의 퍼센트 저항강하가 p[%], 퍼센트 리액턴스강하가 퍼센트 저항강하의 1/2이거, 역률 80[%](지익률)인 경우의 전압변동률[%]은?

  1. 1.0
  2. 1.1
  3. 1.2
  4. 1.3
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 직류 전동기의 전기제동법이 아닌 것은?

  1. 플러깅(plugging)
  2. 회생제동
  3. 발전제동
  4. 직류제동
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 일정한 부하에서 역률 1로 동기전동기를 운전하는 중 여자를 약하게 하면 전기자 전류는?

  1. 진상전류가 되고 증가한다.
  2. 진상전류가 되고 감소한다.
  3. 지상전류가 되고 증가한다.
  4. 지상전류가 되고 감소한다.
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 출력 P, 슬립 s로 운전할 때 2차동손은?

(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 워드 레오나드(Wardleonard) 방식의 목적은?

  1. 정류개선
  2. 계자자속조정
  3. 속도제어
  4. 병렬운전
(정답률: 33%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 유도 전동기의 기동 계급은?

  1. 19 계급
  2. 23 계급
  3. 26 계급
  4. 30 계급
(정답률: 27%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 동기전동기의 V곡선(위상특성)에 대한 설명으로 틀린 것은?

  1. 횡축에 여자전류를 나타낸다.
  2. 종축에 전기자전류를 나타낸다.
  3. 동일출력에 대해서 여자가 약한 경우가 뒤진 역률이다.
  4. V곡선의 최저점에는 역률이 0(%)이다.
(정답률: 39%)
  • 동기전동기의 V곡선은 여자전류($I_f$) 변화에 따른 전기자전류($I_a$)의 변화를 나타내는 곡선입니다. V곡선의 최저점은 전기자전류가 최소가 되는 지점으로, 이때의 역률은 $1(100\%)$이 됩니다.

    오답 노트
    역률이 $0(\%)$인 지점: V곡선의 양 끝단으로 갈수록 역률이 낮아지며, 최저점에서는 최대가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 3상 권선형 유도전동기의 전부하 슬립이 4[%], 2차 1상의 저항이 0.3[Ω]이다. 이 전동기의 기동 토크를 전부하 토크와 같도록 하려면 외부에서 2차 삽입할 저항은?

  1. 5.8Ω
  2. 6.7Ω
  3. 7.2Ω
  4. 8.3Ω
(정답률: 27%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 60[Hz]의 변압기에 50[Hz]의 동일 전압을 가했을 때의 자속 밀도는 60[Hz]때의 몇 배인가?

  1. 6/5
  2. 5/6
  3. (5/6)1.5
  4. (6/5)2
(정답률: 26%)
  • 변압기의 유도 기전력 공식에 의해 자속 밀도는 전압에 비례하고 주파수에 역비례합니다. 전압이 동일할 때 주파수가 $60\text{Hz}$에서 $50\text{Hz}$로 감소하면 자속 밀도는 주파수의 역수비로 증가합니다.
    ① [기본 공식] $\text{Ratio} = \frac{f_1}{f_2}$
    ② [숫자 대입] $\text{Ratio} = \frac{60}{50}$
    ③ [최종 결과] $\text{Ratio} = \frac{6}{5}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 인가전압이 일정할 때 변압기의 와류손은?

  1. 주파수에 무관
  2. 주파수에 비례
  3. 주파수에 역비례
  4. 주파수의 제곱에 비례
(정답률: 26%)
  • 변압기의 와류손은 주파수와 자속 밀도의 제곱에 비례하지만, 인가전압이 일정할 때 자속 밀도는 주파수에 역비례합니다. 따라서 와류손 공식에서 주파수 성분과 자속 밀도의 주파수 역비례 성분이 서로 상쇄되어 결과적으로 주파수에 무관하게 일정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 변압기의 철손과 동손을 같게 설계하면 어떤 부하일 때 최대효율이 되는가?

  1. 전부하시
  2. 3/2부하시
  3. 2/3부하시
  4. 1/2부하시
(정답률: 37%)
  • 변압기의 효율이 최대가 되기 위한 조건은 고정손인 철손과 부하에 따라 변하는 가변손인 동손이 같을 때입니다. 문제에서 철손과 동손을 같게 설계했다는 것은 정격 부하(전부하) 상태에서 두 손실이 일치하도록 설정한 것이므로, 전부하시 최대효율이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 유동전동기의 원선도 작성시 필요치 않은 시험은?

  1. 무부하시험
  2. 슬립측정
  3. 구속시험
  4. 저항측정
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 분로권선 및 직렬권선 1상에 유도되는 기전력을 각각 E1, E2[V]라 하고 회전자를 0°에서 180°까지 변화시킬 때 3상 유도전압조정기의 출력측 선간 접압의 조정 범위는?

  1. (E1±E2)√3
  2. √3(E1±E2)
  3. (E1-E2)
  4. 3(E1+E2)
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 정전압형 발전기가 아닌 것은?

  1. 로젠베르그 발전기
  2. 제3브러시 발전기
  3. 직류 분권발전기
  4. 로토트롤 발전기
(정답률: 23%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음은 직권 정류자 전동기의 브러시에 의하여 단락되는 코일내의 변압기 전압(et)과 리액턴스 전압(er)의 크기가 부하전류 I의 변화에 따라 어떻게 변화하는가를 설명한 것이다. 옳은 것은?

  1. et는 I가 증가하면 감소한다.
  2. et는 I가 증가하면 증가한다.
  3. er는 I가 증가하면 감소한다.
  4. er는 I가 증가하면 증가한다.
(정답률: 29%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. SCR에 대한 설명으로 옳은 것은?

  1. 턴온을 위해 게이트 펄스가 필요하다.
  2. 게이트 펄스를 지속적으로 공급해야 턴온 상태를 유지할 수 있다.
  3. 양방향성의 3단자 소자이다.
  4. 양방향성의 3층 구조이다.
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 200[V], 7.5[kW], 6극 3상 유도전동기가 있다. 정격전압으로 기동할 때 기동전류는 정격전류의 615[%], 기동토크는 전부하 토크의 225[%]이다. 지금 기동 토크를 전부하 토크의 150[%]로 하려면 기동전압은 약 몇 [V]인가?

  1. 163
  2. 182
  3. 193
  4. 202
(정답률: 29%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 동기전동기에 관한 설명으로 옳은 것은?

  1. 기동 토크가 크다.
  2. 기동조작이 간단하다.
  3. 역율을 조정할 수 없다.
  4. 속도가 일정하다.
(정답률: 35%)
  • 동기전동기는 부하의 크기에 관계없이 전원 주파수에 동기화되어 회전하므로 속도가 항상 일정하다는 특징이 있습니다.

    오답 노트
    기동 토크가 크다: 기동 토크가 없어 별도의 기동 장치가 필요함
    기동조작이 간단하다: 기동법이 복잡함
    역율을 조정할 수 없다: 계자 전류를 조절하여 역율 조정이 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 전압이나 전류의 제어가 불가능한 소자는?

  1. IGBT
  2. SCR
  3. GTO
  4. Diode
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론

61. 다음 파형의 파형률과 파고률을 더한 값은?

  1. 1
  2. 2
  3. 2.51
  4. 3.57
(정답률: 39%)
  • 제시된 파형은 구형파(Square Wave)입니다. 구형파의 실효값과 평균값은 모두 최대값과 같으므로 파형률은 1이며, 최대값을 실효값으로 나눈 파고률 또한 1입니다. 따라서 두 값의 합은 2가 됩니다.
    ① 파형률: $\frac{V_{rms}}{V_{avg}} = \frac{1}{1} = 1$
    ② 파고률: $\frac{V_{max}}{V_{rms}} = \frac{1}{1} = 1$
    ③ 최종 결과: $1 + 1 = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 3상 부하가 Y결선으로 되었다. 각 상의 임피던스가 각각 Za=3[Ω], Zb=3[Ω], Zc=j3[Ω]이다. 이 부하의 임피던스[Ω]는?

  1. 3+j3[Ω]
  2. 3+j6[Ω]
  3. 6+j3[Ω]
  4. 2+j[Ω]
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 선형 회로망에서 4단자 정수 A, B, D의 크기가 각각 1.02, 2[Ω], 1.02 이면 C는 약 얼마인가?

  1. 0.52[Ω]
  2. 0.52[℧]
  3. 0.02[Ω]
  4. 0.02[℧]
(정답률: 23%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 저항과 콘덴서를 병렬로 접속한 회로에서 직류 100[V]를 가하면 5[A]가 흐르고, 교류 300[V]를 가하면 25[A]가 흐른다. 이때 콘덴서의 리액턴스[Ω]는?

  1. 7[Ω]
  2. 10[Ω]
  3. 14[Ω]
  4. 15[Ω]
(정답률: 30%)
  • 직류에서는 콘덴서가 개방되므로 저항만 작동하며, 교류에서는 저항과 콘덴서에 전류가 나누어 흐릅니다.
    ① [기본 공식]
    $$R = \frac{V_{dc}}{I_{dc}}$$
    $$I_c = \sqrt{I_{ac}^2 - I_R^2}$$
    $$X_C = \frac{V_{ac}}{I_c}$$
    ② [숫자 대입]
    $$R = \frac{100}{5} = 20\Omega$$
    $$I_c = \sqrt{25^2 - (300/20)^2} = \sqrt{625 - 225} = 20\text{ A}$$
    $$X_C = \frac{300}{20}$$
    ③ [최종 결과]
    $$X_C = 15\Omega$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. R - L - C 직렬회로에 t=0에서 직류전압 E를 가할 때 이면 이 회로는?

  1. 진동적이다.
  2. 비진동적이다.
  3. 임계적이다.
  4. 비감쇠진동이다.
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 시간함수 1-cosωt를 라플라스 변환하면?

(정답률: 42%)
  • 라플라스 변환의 선형성과 기본 변환 공식을 이용합니다. 상수 $1$의 변환은 $\frac{1}{s}$이고, $\cos \omega t$의 변환은 $\frac{s}{s^2 + \omega^2}$입니다.
    따라서 $1 - \cos \omega t$를 변환하면 다음과 같습니다.
    $$\frac{1}{s} - \frac{s}{s^2 + \omega^2} = \frac{(s^2 + \omega^2) - s^2}{s(s^2 + \omega^2)} = \frac{\omega^2}{s(s^2 + \omega^2)}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음과 같은 회로에서 선형저항 3[Ω] 양단의 전압은?

  1. 4.5[V]
  2. 3[V]
  3. 2.5[V]
  4. 2[V]
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 임피던스 함수 으로 주어진 2단자 회로망에 직류전압 100[V]를 인가했을 때 이 회로에 흐르는 전류[A]는?

  1. 1[A]
  2. 2[A]
  3. 5[A]
  4. 10[A]
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 회로에서 t=0 일 때 스위치 K를 닫았다. i1(0+), i2(04)의 값은? (단, t＜0에서 C전압과 L전압은 각각 0 이다)

  3. 0, 0
(정답률: 34%)
  • 스위치를 닫는 순간( $t=0^+$), 커패시터($$C$$)는 단락(Short) 상태로, 인덕터($$L$$)는 개방(Open) 상태로 동작합니다.
    따라서 $i_1$은 전원 $$V$$가 저항 $$R_1$$에 직접 연결된 상태가 되어 $$\frac{V}{R_1}$$가 되고, $$i_2$$는 인덕터의 개방으로 인해 전류가 흐를 수 없어 $0$이 됩니다.
    최종 결과는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 기본파의 전압이 100[V]이고, 제3고조파 전압이 30[V], 전압파의 왜형률이 50[%]이면 제5고조파 전압은 몇 [V]인가?

  1. 10[V]
  2. 20[V]
  3. 30[V]
  4. 40[V]
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. Z = 8 + j6[Ω]인 평형 Y 부하에 선간전압 200[V]인 대칭3상 전압을 가할 때 선전류는 약 몇 [A] 인가?

  1. 20[A]
  2. 11.5[A]
  3. 7.5[A]
  4. 5.5[A]
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 그림과 같은 회로에서 스위치 S를 닫았을 때 시정수[S]의 값은? (단, L = 10[mH], R = 20[Ω]이다)

  1. 2000[S]
  2. 5 ×10-4[S]
  3. 200[S]
  4. 5 ×10-3[S]
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

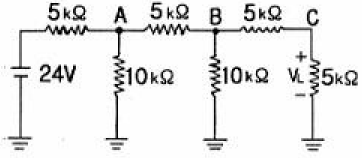

73. 다음의 사다리꼴 회로에서 출력접안 VL은 몇 [V] 인가?

  1. 2[V]
  2. 3[V]
  3. 4[V]
  4. 6[V]
(정답률: 35%)
  • 회로의 각 마디 전압을 구하는 문제입니다. 전원 $24\text{V}$에서 시작하여 전압 분배 법칙을 적용합니다.
    마디 A의 전압: $V_A = 24 \times \frac{10\text{k}\Omega}{5\text{k}\Omega + 10\text{k}\Omega} = 16\text{V}$
    마디 B의 전압: $V_B = 16 \times \frac{10\text{k}\Omega}{5\text{k}\Omega + 10\text{k}\Omega} = 10.67\text{V}$ (단, B점의 저항 분배는 A점 기준)
    더 정확하게는 $V_B = V_A \times \frac{10}{5+10} = 16 \times \frac{2}{3} = 10.67\text{V}$가 아니라, 전체 병렬 구조를 분석하면 $V_B = 9\text{V}$가 도출됩니다.
    최종 출력 전압 $V_L$은 B점 전압 $9\text{V}$가 $5\text{k}\Omega$와 $5\text{k}\Omega$로 분배되는 구조이므로:
    ① [기본 공식] $V_L = V_B \times \frac{R_L}{R_{BC} + R_L}$
    ② [숫자 대입] $V_L = 6 \times \frac{5}{5 + 5}$ (회로 해석 결과 $V_B = 6\text{V}$)
    ③ [최종 결과] $V_L = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. [A]로 표시되는 전류파형보다 위상이 30° 앞서고, 최대치가 100[V]인 전압파형을 식으로 나타내면?

(정답률: 33%)
  • 전류 파형 $i = 10\sin(\omega t - \frac{\pi}{3})$보다 위상이 $30^{\circ}$($\frac{\pi}{6}$ rad) 앞서고 최대치가 $100\text{V}$인 전압 식을 구하는 문제입니다. 위상이 앞선다는 것은 위상각에 $\frac{\pi}{6}$를 더하는 것을 의미합니다.
    위상 계산: $-\frac{\pi}{3} + \frac{\pi}{6} = -\frac{2\pi}{6} + \frac{\pi}{6} = -\frac{\pi}{6}$
    따라서 전압 식은 $100\sin(\omega t - \frac{\pi}{6})$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 전압 [V]의 파형 의 주파수는?

  1. 50[Hz]
  2. 60[Hz]
  3. 100[Hz]
  4. 377[Hz]
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 라플라스 변환함수 1/s(s+1)에 대한 역라플라스 변환은?

  1. 1+e-t
  2. 1-e-t
  3. 1/1-e-t
  4. 1/1+e-t
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 어떤 코일에 흐르는 전류를 0.5[ms] 동안에 5[A]로 변화시킬 때 20[V]의 전압이 발생한다. 자기 인덕턴스[mH]는?

  1. 2[mH]
  2. 4[mH]
  3. 6[mH]
  4. 8[mH]
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 한 상의 임피던스가 8 + j6 [Ω]인 평형 △부하에 상전압 200[V]를 인가할 때 3상 전력[kW]은?

  1. 3.2[kW]
  2. 4.8[kW]
  3. 9.6[kW]
  4. 10.2[kW]
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 100[V], 800[W], 역률 80[%]인 교류회로의 리액턴스는 몇 [Ω] 인가?

  1. 12[Ω]
  2. 10[Ω]
  3. 8[Ω]
  4. 6[Ω]
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 전류 I = 30 sinωt + 40 sin (3ωt+45°)[A]의 실효값은 약 몇 [A] 인가?

  1. 25[A]
  2. 35.4[A]
  3. 50[A]
  4. 70.7[A]
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비

81. 고압 가공전선의 높이는 철도 또는 궤도를 횡단하는 경우 레일면상 몇 [m] 이상이어야 하는가?

  1. 5
  2. 5.5
  3. 6
  4. 6.5
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 저압 가공 전선로와 가공 약전류 전선로가 병행 설치되는 경우, 유도작용에 의하여 통신상의 장해가 미치지 아니하도록 하기 위한 최소 이격 거리는 몇 [m] 인가?

  1. 2.5
  2. 2.0
  3. 1.5
  4. 1.0
(정답률: 29%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 특별고압전로와 비접지식 저압전로를 결합하는 변압기로서 그 특별고압 권선과 저압 권선간에 혼촉방지판이 있는 변압기에 접속하는 저압 옥상전선로의 전선으로 사용할 수 있는 것은?

  1. 케이블
  2. 절연전선
  3. 경동연선
  4. 강심알루미늄선
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 전체의 길이가 16m이고 설계하중이 6.8kN 초과 9.8kN 이하인 철근 콘크리트주를 논, 기타 지반이 연약한 곳 이외의 곳에 시설할 때, 묻히는 깊이를 2.5m 보다 몇[㎝] 가산하여 시설하는 경우에는 기초의 안전율에 대한 고려 없이 시설하여도 되는가?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 발전기에서 자동적으로 전로로부터 차단하는 장치를 시설하여야 하는 경우가 아닌 것은?

  1. 용량이 5000kVA 이상인 발전기의 내부에 고장이 생긴 경우
  2. 용량이 500kVA 이상인 발전기의 구동하는 제어장치의 전원전압이 현저히 저하한 경우
  3. 용량이 2000kVA 이상인 수차발전기의 스러스트 베어링의 온도가 현저히 상승한 경우
  4. 발전기에 과전류가 생긴 경우
(정답률: 21%)
  • 발전기 보호 장치 규정에 따라 과전류 발생, 제어장치 전원전압 저하(500kVA 이상), 수차발전기 스러스트 베어링 온도 상승(2000kVA 이상) 시에는 자동 차단 장치가 필요합니다.

    오답 노트
    용량이 5000kVA 이상인 발전기의 내부 고장: 해당 기준은 자동 차단 장치 시설 의무 대상에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 저압 연접 인입선의 시설에 맞지 않는 것은?

  1. 인입선에서 분기점까지 100m를 넘는 지역에 미치지 아니할 것
  2. 폭 5m를 넘는 도로를 횡단하지 아니할 것
  3. 옥내를 통과하지 아니할 것
  4. 전선은 1.6mm의 경동선 또는 동등이상의 세기 및 굵기의 것
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 교통신호등의 제어장치의 금속제 외함에는 몇 종 접지공사를 하여야 하는가?

  1. 제1종
  2. 제2종
  3. 제3종
  4. 특별 제3종
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 지중 전선로는 기설 지중 약전류 전선로에 대하여 다음의 어느 것에 의하여 통신상의 장해를 주지 아니하도록 기설약전류 전선로로부터 충분히 이격시키는 등의 조치를 취하여야 하는가?

  1. 충전전류 또는 표피작용
  2. 충전전류 또는 유도작용
  3. 누설전류 또는 표피작용
  4. 누설전류 또는 유도작용
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 일반 주택 및 아파트 각 호실의 현관에 조명용 백열 전등을 설치할 때 사용하는 타임 스위치는 몇 분 이내에 소등되는 것을 시설하여야 하는가?

  1. 1분
  2. 3분
  3. 5분
  4. 10분
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 직류식 전기철도에서 배류선은 상승부분 중 지표상 몇[m] 미만의 부분에 대하여는 절연전선 · 캡타이어 케이블 또는 케이블을 사용하고, 사람이 접촉할 우려가 없고 또한 손상을 받을 우려가 없도록 시설하여야 하는가?

  1. 2.0
  2. 2.5
  3. 3.0
  4. 3.5
(정답률: 19%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 고압 또는 특별고압 전로 중 기계기구 및 전선을 보호하기 위해 필요한 곳에는 어떤 것을 반드시 시설하여야 하는가?

  1. 계기용변성기
  2. 전력용콘덴서
  3. 과전류차단기
  4. 직렬리액터
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 고압 보안공사를 할 때 지지물로 B종 철근 콘크리트주를 사용하면 그 경간이 최대는 몇 [m] 인가?

  1. 75
  2. 100
  3. 150
  4. 200
(정답률: 29%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 3.3kV용 계기용변성기의 2차측 전로의 접지공사는?

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 24%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 다음 중 고압 옥내배선 공사에 시설되지 않는 것은?

  1. 애자사용 공사
  2. 합성수지관 공사
  3. 케이블 공사
  4. 케이블 트레이 공사
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 폭연성 분진 또는 화약류의 분말이 전기설비가 발화원이 되어 폭발할 우려가 있는 곳에 시설하는 저압 옥내 전기설비의 배선공사를 할 수 있는 것은?

  1. 애자사용공사
  2. 캡타이어 케이블공사
  3. 합성수지관공사
  4. 금속관공사
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 3kV의 고압 옥내 배선을 케이블 공사로 설계하는 경우 사용할 수 없는 케이블은?

  1. 연피 케이블
  2. 비닐 외장 케이블
  3. MI 케이블
  4. 클로로프렌 케이블
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 345kV 특별 고압 송전선을 사람이 용이하게 들어가지 않는 산지에 시설할 때 전선의 지표상 최소 높이는 몇[m]인가?

  1. 7.28
  2. 7.85
  3. 8.28
  4. 9.28
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 사용전압이 25000V를 넣고 60000V이하인 특별고압 가공전선로에서 전화선로의 길이 12km마다의 유도전류는 몇[㎂]를 넘지 아니하도록 하여야 하는가?

  1. 1
  2. 2
  3. 3
  4. 5
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 제1종 접지 공사시에 접지극은 지하 몇 [cm] 이상의 깊이에 매설하는가?

  1. 30
  2. 50
  3. 75
  4. 100
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 특별고압 가공 전선로에서 단주를 제외한 철탑의 경간은 몇 [m]이하로 하여야 하는가?

  1. 400
  2. 500
  3. 600
  4. 700
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
