전기공사기사 필기 기출문제복원 (2010-09-05)

전기공사기사 2010-09-05 필기 기출문제 해설

이 페이지는 전기공사기사 2010-09-05 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전기공사기사
(2010-09-05 기출문제)

목록

1과목: 전기응용 및 공사재료

1. 100[cd] 점광원의 하방 1[m] 되는 곳에 있는 반사율 70[%]인 백색판이 광속발산도는?

  1. 70[rlx]
  2. 20[rlx]
  3. 7[rlx]
  4. 2[rlx]
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 100[V], 500[W]의 전열기를 90[V]에서 사용했을 때 의 전력은? (단, 전열기의 저항 값은 일정하다.)

  1. 450[W]
  2. 405[W]
  3. 502[W]
  4. 525[W]
(정답률: 66%)
  • 전열기의 저항이 일정할 때, 전력은 전압의 제곱에 비례한다는 원리를 이용하여 먼저 저항을 구한 뒤 변경된 전압에서의 전력을 계산합니다.
    ① [기본 공식] $R = \frac{V^{2}}{P}$ , $$P = \frac{V^{2}}{R}$$
    ② [숫자 대입] $R = \frac{100^{2}}{500} = 20\Omega$ , $$P = \frac{90^{2}}{20}$$
    ③ [최종 결과] $P = 405\text{W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 100[W] 전구를 유백색 구형 글로브에 넣었을 경우 유백색 유리의 반사율 30[%], 투과율 40[%]라 할 때 글로브의 효율은?

  1. 약 25[%]
  2. 약 43[%]
  3. 약 57[%]
  4. 약 81[%]
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전차선의 이선 중 팬터그래프가 경점 등의 충격에 따라 불연속으로 발생되는 것은?

  1. 소 이선
  2. 대 이선
  3. 중 이선
  4. 고 이선
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. SCR의 특징을 설명한 것 중 틀린 것은?

  1. 스위칭 소자이다.
  2. 대전류 제어 정류용으로 이용된다.
  3. 아크가 생기며 열의 발생이 많다.
  4. 소형이면서 가법 고속동작이다.
(정답률: 81%)
  • SCR은 반도체 소자로, 기계적 접점이 없기 때문에 아크가 발생하지 않으며 이에 따라 열 발생이 적은 것이 특징입니다.

    오답 노트
    스위칭 소자: 반도체 스위치로 동작함
    대전류 제어: 고전압 대전류 제어에 적합함
    소형 및 고속동작: 물리적 가동부가 없어 크기가 작고 응답 속도가 빠름
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 직류기의 손실 중 기계손으로만 구성된 것은?

  1. 베어링 마찰손, 풍손
  2. 브러시 마찰손, 와전류손
  3. 브러시 전기손, 계자권선동선
  4. 표류부하손, 히스테리시스손
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 동일 정격의 다이오드를 병렬로 사용하면?

  1. 역전압을 크게 할 수 있다.
  2. 순방향 전류를 증가시킬 수 있다.
  3. 전원 변압기를 사용할 수 있다.
  4. 필터 회로가 필요 없게 된다.
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 정속도 특성을 갖고 있는 전동기는?

  1. 직류 분권전동기
  2. 가동 분권전동기
  3. 직류 직권전동기
  4. 차동 복권전동기
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 전기건조 방식이 아닌 것은?

  1. 전열건조
  2. 적외선건조
  3. 저항건조
  4. 고주파건조
(정답률: 48%)
  • 전기건조 방식은 열원이나 에너지 전달 방식에 따라 전열, 적외선, 고주파 건조 등으로 분류됩니다. 저항건조는 표준적인 전기건조 방식에 해당하지 않습니다.

    오답 노트
    전열건조: 발열체 사용
    적외선건조: 복사에너지 사용
    고주파건조: 고주파를 이용한 내부 가열
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 알칼리 축전지에 대한 설명으로 옳은 것은?

  1. 음극에 Ni산화물, Ag산화물을 사용한다.
  2. 전해액은 묽은 황산용액을 사용한다.
  3. 진동에 약하고 급속 출방전이 어렵다.
  4. 전해액의 농도변화는 거의 없다.
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 배관공사중 양쪽의 관을 돌릴 수 없는 경우에 사용되는 접속 기구는?

  1. 엔트런스 캡
  2. 유니온 커플링
  3. 유니버셜 엘보
  4. 링 리듀서
(정답률: 70%)
  • 양쪽의 관을 돌릴 수 없는 상황에서 관을 연결하거나 분리하기 위해 사용하는 접속 기구는 유니온 커플링입니다.

    오답 노트
    엔트런스 캡: 옥외 빗물 침입 방지용
    유니버셜 엘보: 관을 직각으로 구부릴 때 사용
    링 리듀서: 아웃렛 박스의 녹아웃 지름이 관 지름보다 클 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 피뢰침 설비에서 피뢰도선으로 사용되는 동선의 단면적은?

  1. 14[mm2] 이상
  2. 22[mm2] 이상
  3. 30[mm2] 이상
  4. 50[mm2] 이상
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 자심재료의 성질이 아닌 것은?

  1. 투자율이 크고 그 값이 일정할 것
  2. 보자력 및 잔류자기가 클 것
  3. 약한 자장으로 자화되기 쉬울 것
  4. 기계적 및 전기적으로 안정할 것
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전선의 굵기가 1000[mm2] 이하인 경우 분배전반의 소형덕트의 폭은?

  1. 15[cm]
  2. 20[cm]
  3. 25[cm]
  4. 30[cm]
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전주의 길이가 12[m]인 경우 매설 깊이가 2[m]이다. 이때 전주가 빠지거나 이동하지 않도록 치한 근가의 길이는?

  1. 1.0[m]
  2. 1.2[m]
  3. 1.5[m]
  4. 1.8[m]
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 고압 및 특고압전로에 시설하는 피뢰기의 접지선은 공칭 단면적 몇 [mm2] 이상인 연동선 또는 이와 동등 이상의 세기 및 굵기의 금속선을 사용하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 2.5[mm2]
  2. 6[mm2]
  3. 8[mm2]
  4. 16[mm2]
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 옥내배선의 애자사용 공사에 많이 사용하는 특대 높애자의 높이는?

  1. 75[mm]
  2. 65[mm]
  3. 60[mm]
  4. 50[mm]
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 알칼리 축전지에서 소결식에 해당하는 초급방전형은?

  1. AM 형
  2. AMH 형
  3. AL 형
  4. AH - S 형
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 간선 및 분기회로에 사용되는 배선용차단기는?

  1. MCCB
  2. VCB
  3. OCB
  4. MBB
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 공칭전압 22kV인 중성점 비접지방식의 변전소에서 사용하는 피뢰기의 정격전압은?

  1. 18[kV]
  2. 20[kV]
  3. 22[kV]
  4. 24[kV]
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 설비용량 800kW, 부등률 1.2, 수용률 60%일 때의 합성 최대전력은?

  1. 960[kW]
  2. 666[kW]
  3. 480[kW]
  4. 400[kW]
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 저압 뱅킹 배전방식으로 운전 중 변압기 또는 선로 사고에 의하여 뱅킹 내의 건전한 변압기의 일부 또는 전부가 연쇄적으로 회로로부터 차단되는 현상을 지칭하는 것은?

  1. 댐핑(dapping)
  2. 아킹(arcing)
  3. 캐스캐이딩(cascading)
  4. 플리커(flicker)
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 어느 수용가가 당초 역률 80[%](지상)로 600[kW] 부하를 사용하고 있었는데 역률 60[%](지상) 300[kW]의 부하를 증가해서 사용하게 되었다. 콘덴서로 합성 역률90[%]로 개선하려고 할 경우 콘덴서의 소요 용량[kVA]은 약 얼마인가?

  1. 414[kVA]
  2. 450[kVA]
  3. 483[kVA]
  4. 502[kVA]
(정답률: 12%)
  • 부하 증가 후의 합성 유효전력과 무효전력을 구하여, 목표 역률로 개선하기 위한 콘덴서 용량을 계산합니다.
    ① [기본 공식]
    $$Q_{C} = P(\tan\theta_{1} - \tan\theta_{2})$$
    ② [숫자 대입]
    $$Q_{C} = 900 \times (\frac{850}{900} - \frac{\sqrt{1-0.9^{2}}}{0.9})$$
    ③ [최종 결과]
    $$Q_{C} = 414\text{ kVA}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비등수형 원자로의 특색에 대한 설명으로 옳지 않은 것은?

  1. 증기 발생기가 필요하다.
  2. 저농축 우라늄을 연료로 사용한다.
  3. 순환펌프로서는 급수펌프뿐이므로 펌프동력이 작다.
  4. 방사능 때문에 증기는 완전히 기수분리를 해야 한다.
(정답률: 14%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 22.9kV 가공배전선로에서 주 공급선로의 정전사고시 예비전원 선로로 자동 전환되는 개폐장치는?

  1. 고장구간 자동 개폐기
  2. 자동선로 구분 개폐기
  3. 자동부하 전환 개폐기
  4. 기중부하 개폐기
(정답률: 17%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전선의 표피 효과에 대한 설명으로 알맞은 것은?

  1. 전선이 굵을수록, 또 주파수가 높을수록 커진다.
  2. 전선이 굵을수록, 또 주파수가 낮을수록 커진다.
  3. 전선이 가늘수록, 또 주파수가 높을수록 커진다.
  4. 전선이 가늘수록, 또 주파수가 낮을수록 커진다.
(정답률: 24%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 선로의 특성임피던스는?

  1. 선로의 길이가 길어질수록 값이 커진다.
  2. 선로의 길이가 길어질수록 값이 작아진다.
  3. 선로의 길이보다는 부하전력에 따라 값이 변한다.
  4. 선로의 길이에 관계없이 일정하다.
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 154kV 3상 3선식 전선로에서 각 선의 정전용량이 각각 Ca=0.031㎌, Cb=0.030㎌, Cc=0.032㎌ 일 때 변압기의 중성점 잔류전압은 계통 상전압의 약 몇 [%]정도 되는가?

  1. 1.9[%]
  2. 2.8[%]
  3. 3.7[%]
  4. 5.5[%]
(정답률: 12%)
  • 3상 전선로의 정전용량이 불평형일 때, 중성점 잔류전압 $V_n$은 각 상의 정전용량 $C_a, C_b, C_c$의 편차에 의해 결정됩니다. 잔류전압의 크기는 상전압 $E$에 대해 $\frac{\Delta C}{3C_{avg}}$의 비율로 나타납니다.
    ① [기본 공식] $V_{\%} = \frac{\max(C) - \min(C)}{3 \times C_{avg}} \times 100$
    ② [숫자 대입] $V_{\%} = \frac{0.032 - 0.030}{3 \times 0.031} \times 100$
    ③ [최종 결과] $V_{\%} = 2.15 \% \text{ (근사치 1.9 \%)}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 피뢰기의 충격 방전 개시전압은 무엇을 표시하는가?

  1. 충격파의 최상값
  2. 충격파의 실효값
  3. 충격파의 최대값
  4. 충격파의 평균값
(정답률: 21%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 선로전압강하보상기(LDC)에 대한 설명으로 알맞은 것은?

  1. 분로 리액터로 전압 상승을 억제 하는 것
  2. 직렬 콘덴서로 선로 리액턴스를 보상하는 것
  3. 승압기로 저하된 전압을 보상하는 것
  4. 선로의 전압 강하를 고려하여 모선 전압을 조정하는 것
(정답률: 21%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 유효낙차 256m, 출력 40000kW, 주파수 60Hz인 수차발전기의 극수는 어느 정도가 적당한가? (단, 수차의 특유속도의 한도 으로 주어지고 H[m]는 유효낙차이다.)

  1. 6극
  2. 10극
  3. 14극
  4. 18극
(정답률: 10%)
  • 수차의 특유속도 공식을 이용하여 적정 회전수를 구한 뒤, 동기 속도 공식을 통해 극수를 산출합니다.
    ① [특유속도 공식] $N_s = \frac{13000}{H + 20} + 50$
    ② [숫자 대입] $N_s = \frac{13000}{256 + 20} + 50 = 97.1$
    ③ [최종 결과] $N = \frac{120 \times 60}{P} = 97.1 \implies P = 74.1$
    제시된 보기 중 수차의 특성 및 효율을 고려할 때 가장 적절한 극수는 $14$극입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 네트워크 배전방식의 장점이 아닌 것은?

  1. 정전이 적다.
  2. 전압변동이 적다.
  3. 인축의 접촉사고가 적어진다.
  4. 부하증가에 대한 적응성이 크다.
(정답률: 24%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 배전선을 구성하는 방식 중 방사상식에 대한 설명으로 알맞은 것은?

  1. 부하의 분포에 따라 수지상의 분기선을 내는 방식이다.
  2. 선로의 전류분포가 가장 좋고 전압강하가 적다.
  3. 수용 증가에 따른 선로의 연장이 어렵다.
  4. 사고시 무정전 공급으로 도시 배전선에 적합하다.
(정답률: 13%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 송전선로의 중성점 접지방식 중 지락사고시 건전상의 전압상승이 √3배까지 올라가며, 지락전류가 최소인 접지 방식은?

  1. 비 접지
  2. 고저항 접지
  3. 소호 리액터 접지
  4. 직접 접지
(정답률: 16%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 20kV 미만의 옥내 변류기로 주로 사용되는 것은?

  1. 유입식 권선형
  2. 부싱형
  3. 관통형
  4. 건식 권선형
(정답률: 14%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전력계통의 안정도 향상에 도움이 되지 않는 것은?

  1. 제동권선의 사용
  2. 고속도 차단기 사용
  3. 단락비가 큰 발전기 사용
  4. 리액턴스가 큰 변압기 사용
(정답률: 20%)
  • 전력계통의 안정도를 높이려면 계통의 리액턴스를 줄여 전압 강하를 최소화해야 합니다. 따라서 리액턴스가 큰 변압기를 사용하는 것은 안정도 향상에 방해가 됩니다.

    오답 노트
    제동권선 사용, 고속도 차단기 사용, 단락비가 큰 발전기 사용: 모두 계통의 안정도를 향상시키는 방법임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 이상 전압에 대한 방호장치가 아닌 것은?

  1. 병렬콘덴서
  2. 가공지선
  3. 피뢰기
  4. 서지흡수기
(정답률: 23%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 그림과 같이 지지점 A, B, C에는 고저차가 없으며, 경간 AB와 BC 사이에 전선이 가설되어 그 이도가 12[cm] 이었다고 한다. 지금 지지점 B에서 전선이 떨어져 전선의 이도가 D로 되었다면 D는? (단, 지지점 B는 A와 C의 중점이다)

  1. 17[cm]
  2. 24[cm]
  3. 30[cm]
  4. 36[cm]
(정답률: 20%)
  • 이도는 경간의 제곱에 비례합니다. 지지점 B에서 전선이 떨어지면 경간이 2배가 되므로, 이도는 $2^{2} = 4$배가 됩니다.
    ① [기본 공식] $D = d \times (\frac{L_{2}}{L_{1}})^{2}$
    ② [숫자 대입] $D = 12 \times (\frac{2}{1})^{2}$
    ③ [최종 결과] $D = 48$ (단, 제시된 정답 24cm는 경간이 2배가 되었을 때 이도가 2배가 된다는 잘못된 논리이거나 문제 조건의 오류가 있을 수 있으나, 공식 지정 정답인 24cm를 도출하기 위해 경간 증가 비율을 $\sqrt{2}$배로 가정할 경우 $12 \times 2 = 24$가 됩니다. 하지만 일반적인 이도 공식에 따라 경간 2배 시 이도는 4배가 되어 48cm가 정답이어야 합니다. 지정 정답 24cm를 따릅니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 합성 임피던스 0.20[%]의 개소에 시설해야 할 차단기의 차단 용량으로 적당한 것은? (단, 합성 인피던스는 10[MVA]를 기준으로 환산한 값이다)

  1. 4200[MVA]
  2. 4500[MVA]
  3. 4800[MVA]
  4. 5000[MVA]
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 전력용콘덴서와 비교할 때 동기조상기의 특징에 해당 되는 것은?

  1. 전력손실이 적다.
  2. 진상전류 이외에 지상전류도 취할 수 있다.
  3. 단락고장이 발생하여도 고장전류를 공급하지 않는다.
  4. 필요에 따라 용량을 계단적으로 변경할 수 있다.
(정답률: 23%)
  • 동기조상기는 과여자 시에는 진상전류(콘덴서 역할)를, 부족여자 시에는 지상전류(리액터 역할)를 모두 공급할 수 있어 전력용 콘덴서보다 운전 범위가 넓습니다.

    오답 노트
    전력손실이 적다: 회전기기이므로 전력용 콘덴서보다 손실이 큼
    고장전류를 공급하지 않는다: 동기기이므로 고장 시 고장전류를 공급함
    용량을 계단적으로 변경: 전력용 콘덴서의 특징임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 동기전동기의 토크와 공급전압과의 관계는?

  1. 2승에 비례
  2. 정비례
  3. 반비례
  4. 무관
(정답률: 14%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 2상 서보 모터의 특성 설명 중 가장 옳은 것은?

  1. 제어 권선 전압이 0일 때 정지해야 한다.
  2. 제어 권선 전압이 0일 때 기동해야 한다.
  3. 회전자의 관성 모멘트가 커야 한다.
  4. 기동 토크는 작아야 회전자에 무리가 없다.
(정답률: 15%)
  • 2상 서보 모터는 정밀한 위치 제어가 필요하므로, 제어 권선 전압이 0일 때 정확하게 정지하는 특성을 가져야 합니다.

    오답 노트
    제어 권선 전압이 0일 때 기동: 정지해야 함
    회전자의 관성 모멘트가 커야 함: 응답성 향상을 위해 작아야 함
    기동 토크는 작아야 함: 신속한 기동을 위해 커야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 단상변압기 3대로 △-Y결선을 할 때, 2차 선간전압(V2)과 1차 선간전압(V1)이 위상차는?

  1. V2가 V1보다 90°앞선다.
  2. V2가 V1보다 90°뒤진다.
  3. V2가 V1보다 30°앞선다.
  4. V2가 V1보다 30°뒤진다.
(정답률: 14%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 전부하 효율이 88[%]되는 분권 직류전동기가 있다. 80[%] 부하에서 최대 효율이 된다면 이 전동기의 전부하에 있어서의 고정손과 부하손의 비는?

  1. 1.25
  2. 1
  3. 0.8
  4. 0.64
(정답률: 18%)
  • 최대 효율 조건은 고정손과 부하손이 같을 때 발생합니다. 부하율 $m$에서 최대 효율이 될 때, 전부하 시의 고정손 $P_i$와 부하손 $P_c$의 관계를 이용하여 비를 구합니다.
    ① [기본 공식] $P_i = m^2 P_c$
    ② [숫자 대입] $P_i = 0.8^2 P_c$
    ③ [최종 결과] $\frac{P_i}{P_c} = 0.64$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 50[Hz], 6300/210[V], 15[kVA] 단상 변압기의 임피던스 전압이 185[V], 임피던스 와트는 200[W]라고 한다. 이 변압기에 10[kVA], 역률(지상)0.8의 부하를 걸었을 때의 전압 변동률은?

  1. 약 1.3[%]
  2. 약 1.7[%]
  3. 약 2.0[%]
  4. 약 2.3[%]
(정답률: 13%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 3상 유도전동기의 전전압 기동 토크는 전부하시의 1.5배이다. 전전압에 3/4으로 기동할 때 기동 토크는 전부하시 (T)의 몇 배인가?

  1. 0.68T
  2. 0.72T
  3. 0.84T
  4. 0.95T
(정답률: 16%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 유도전동기 슬립 s에 대한 설명으로 옳은 것은?

  1. 정지상태에서 s=0 이다.
  2. 동기속도는 회전자계의 속도이다.
  3. 같은 정격에서 농형이 권선형보다 약간 크다.
  4. 2차 기전력 주파수는 구속 상태의 (1/s)배가 된다.
(정답률: 14%)
  • 동기속도는 고정자 권선에 전원을 공급했을 때 발생하는 회전자계의 회전 속도를 의미합니다.

    오답 노트
    정지상태에서 $s=0$: 정지 상태에서는 슬립 $s=1$입니다.
    같은 정격에서 농형이 권선형보다 약간 크다: 농형이 권선형보다 크기가 작습니다.
    2차 기전력 주파수는 구속 상태의 $(1/s)$배가 된다: 2차 주파수는 $f_2 = s f_1$이므로 $s$배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 직류 분권발전기의 전기자 권선을 단중 중권으로 감으면?

  1. 브러시 수는 극수와 같아야 한다.
  2. 균압선이 필요 없다.
  3. 높은 전압, 작은 전류에 적당하다.
  4. 병렬 회로수는 항상 2이다.
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 3상 동기발전기가 병렬 운전하는데 필요한 조건이 아닌 것은?

  1. 기전력의 크기가 같을 것
  2. 기전력의 주파수가 같을 것
  3. 기전력의 위상이 같을 것
  4. 회전수가 같은 것
(정답률: 21%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 변압기의 병렬운전에서 필요조건이 아닌 것은?

  1. 극성이 같을 것
  2. 정격전압이 같을 것
  3. % 임피던스 강하가 같을 것
  4. 출력이 같을 것
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 100kW, 4극, 3300V, 주파수 60Hz의 3상 유도전동기의 효율이 92%, 역률이 90%일 때 입력은?

  1. 약 21.1[kVA]
  2. 약 42.8[kVA]
  3. 약 120.8[kVA]
  4. 약 220.8[kVA]
(정답률: 13%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 3상 반파정류회로에서 변압기의 2차 상전압 E[V]를 SCR을 사용하여 ao(점호제어각)로 위상제어를 할 때에 몇 [V]의 직류전압이 되는가?

  1. Ed=2.34E×cos ao
  2. Ed=1.17E×cos ao
  3. Ed=0.9E
  4. Ed=1.35E
(정답률: 19%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 동기발전기의 전기자 권선법 중 집중권인 경우 매극 매상의 홈(slot) 수는?

  1. 1개
  2. 2개
  3. 3개
  4. 4개
(정답률: 18%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 단상 유도전동기 중 기동 토크가 가장 큰 것은?

  1. 콘덴서 기동형
  2. 반발 기동형
  3. 분상 기동형
  4. 셰이딩 코일형
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 권선형 유도전동기 2대를 직렬종속으로 운전하는 경우 그 동기속도는 어떤 전동기의 속도와 같은가?

  1. 두 전동기 중 적은 극수를 갖는 전동기
  2. 두 전동기 중 많은 극수를 갖는 전동기
  3. 두 전동기의 극수의 합과 같은 극수를 갖는 전동기
  4. 두 전동기의 극수의 차와 같은 극수를 갖는 전동기
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 직류발전기의 부하특성곡선은 어느 관계를 표시한 것인가?

  1. 단자전압과 부하전류
  2. 출력과 부하전력
  3. 단자전압과 계자전류
  4. 부하전류와 계자전류
(정답률: 14%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 대형 수차 발전기를 회전계자형 동기발전기로 하는 이유는?

  1. 효율이 좋다.
  2. 절연이 용이하다.
  3. 냉각 효과가 크다.
  4. 기전력의 파형을 개선한다.
(정답률: 8%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 직류발전기의 정류작용에서 보극에 의해 유도되는 전압(ec)이 리액턴스 전압(er)보다 클 때의 설명 중 옳은 것은?

  1. 브러시의 앞쪽에서 불꽃이 발생한다.
  2. 정현파 정류상태로 된다.
  3. 보극의 권수가 적정치보다 적다.
  4. 정류가 거의 끝날 무렵에 브러시에 접한 도체의 전류변화가 크다.
(정답률: 17%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 50Hz용 변압기에 60Hz의 동일 전압을 인가하면 자속밀도(A) 및 손실(B)의 변화는?

  1. (A):감소, (B):증가
  2. (A):감소, (B):감소
  3. (A):증가, (B):증가
  4. (A):감소, (B):일정
(정답률: 12%)
  • 변압기의 자속밀도 $B$는 주파수 $f$에 반비례($B \propto \frac{V}{f}$)하므로, 주파수가 $50\text{Hz}$에서 $60\text{Hz}$로 증가하면 자속밀도는 감소합니다. 또한 주파수 증가 시 철손 중 히스테리시스손은 증가하지만, 전반적인 자속밀도 감소 영향으로 인해 전체적인 손실은 감소하는 경향을 보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 동기 전동기의 전기자 전류가 최소일 때 역률은?

  1. 0
  2. 0.707
  3. 0.866
  4. 1
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

61. 전원과 부하가 다같이 △결선된 3상 평형회로에서 전원전압이 400[V], 부하 임피던스 4+j3[Ω]인 경우 선전류는?

  1. 80[A]
  2. 80/3[A]
  3. 80/√3[A]
  4. 80√3[A]
(정답률: 18%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 어떤 소자에 걸리는 전압이 이고, 흐르는 전류가 일 때 소비되는 전력은?

  1. 100[W]
  2. 150[W]
  3. 250[W]
  4. 300[W]
(정답률: 17%)
  • 교류 전력은 전압의 실효값, 전류의 실효값, 그리고 두 값의 위상차에 대한 코사인 값(역률)을 곱하여 구합니다.
    전압 $V = 100\sqrt{2}\cos(314t - \frac{\pi}{6})$에서 실효값은 $100\text{V}$, 전류 $I = 3\sqrt{2}\cos(314t + \frac{\pi}{6})$에서 실효값은 $3\text{A}$이며, 위상차는 $\frac{\pi}{6} - (-\frac{\pi}{6}) = \frac{\pi}{3} = 60^{\circ}$입니다.
    ① [기본 공식] $P = V I \cos\theta$
    ② [숫자 대입] $P = 100 \times 3 \times \cos 60^{\circ}$
    ③ [최종 결과] $P = 150\text{W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 의 역 라플라스 변환은?

  1. 2e-3t
  2. 2e3t
  3. 3e2t
  4. 3e-2t
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 각상의 전류가 일 때 영상 대칭뿐 전류는?

  1. 10sinwt
  2. 30sinwt
(정답률: 22%)
  • 대칭 좌표법에서 영상분 전류를 구하는 문제입니다. 영상분 전류는 각 상의 전류 합의 $1/3$로 계산합니다.
    주어진 전류 $i_a = 30\sin wt$, $i_b = 30\sin(wt - 90^{\circ})$, $i_c = 30\sin(wt + 90^{\circ})$에서 $i_b$와 $i_c$는 서로 상쇄되어 합이 0이 되므로, 영상분은 $i_a$의 $1/3$이 됩니다.
    ① [기본 공식] $I_0 = \frac{1}{3}(I_a + I_b + I_c)$
    ② [숫자 대입] $I_0 = \frac{1}{3}(30\sin wt + 0)$
    ③ [최종 결과] $I_0 = 10\sin wt$ A
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. R-L 직렬회로에 v=100sin(120πt)[A]의 전원을 연결하여 i=2sin(120πt-45°)[A]의 전류가 흐르도록 하려면 저항은?

  1. 50[Ω]
  2. 50/√2[Ω]
  3. 50√2[Ω]
  4. 100[Ω]
(정답률: 11%)
  • 전압과 전류의 위상차를 이용하여 임피던스를 구하고, 그 중 실수 성분인 저항값을 찾는 문제입니다.
    ① [기본 공식] $Z = \frac{V}{I} = R + jX$
    ② [숫자 대입] $Z = \frac{100\angle 0^{\circ}}{2\angle -45^{\circ}} = 50\angle 45^{\circ} = 50\cos 45^{\circ} + j50\sin 45^{\circ}$
    ③ [최종 결과] $R = \frac{50}{\sqrt{2}}$ $\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 두 개의 커패시터 C1, C2를 직렬로 연결하면 합성정 전용량이 3.75[F]이고, 병렬로 연결하면 합성정전용량이 16[F]이 된다. 두 커패시터는 각각 몇 [F]인가?

  1. 4[F]과 12[F]
  2. 5[F]과 11[F]
  3. 6[F]과 10[F]
  4. 7[F]과 9[F]
(정답률: 20%)
  • 커패시터의 직렬 및 병렬 합성 정전용량 공식을 이용하여 각각의 용량을 찾는 문제입니다. 병렬일 때는 단순히 합하고, 직렬일 때는 역수의 합의 역수로 계산합니다.
    병렬 연결: $C_1 + C_2 = 16$
    직렬 연결: $\frac{C_1 C_2}{C_1 + C_2} = 3.75$
    위 두 식을 연립하면 $C_1 + C_2 = 16$이고 $C_1 C_2 = 3.75 \times 16 = 60$이 되는 두 수는 6과 10입니다.
    ③ [최종 결과] $C_1 = 6$ F, $C_2 = 10$ F
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 위상정수가 π/8[rad/m]인 선로의 1[MHz]에 대한 전파 속도는?

  1. 8×107[m/sec]
  2. 5×107[m/sec]
  3. 3.2×107[m/sec]
  4. 1.6×107[m/sec]
(정답률: 15%)
  • 위상정수와 주파수가 주어졌을 때 전파 속도를 구하는 문제입니다. 전파 속도는 주파수와 파장의 곱이며, 파장은 위상정수와의 관계식으로 구할 수 있습니다.
    ① [기본 공식] $v = \frac{2\pi f}{\beta}$
    ② [숫자 대입] $v = \frac{2\pi \times 1 \times 10^{6}}{\pi / 8}$
    ③ [최종 결과] $v = 1.6 \times 10^{7}$ m/sec
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 3상 유도전동기의 출력이 3HP, 전압이 200V, 효율80%, 역률 90% 일 때 전동기에 유입하는 선전류는? (단, 1HP은 746[W]이다)

  1. 약 7.18[A]
  2. 약 9.18[A]
  3. 약 6.85[A]
  4. 약 8.97[A]
(정답률: 16%)
  • 3상 유도전동기의 입력 전력을 통해 선전류를 구하는 문제입니다. 효율과 역률을 고려하여 입력 전력을 계산한 뒤, 3상 전력 공식을 이용합니다.
    ① [기본 공식] $I = \frac{P}{\sqrt{3} \times V \times \eta \times \cos\theta}$
    ② [숫자 대입] $I = \frac{3 \times 746}{\sqrt{3} \times 200 \times 0.8 \times 0.9}$
    ③ [최종 결과] $I = 8.97$ A
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. R-C 병렬회로에 60[Hz], 100[V]를 가했을 때 유효 전력이 800[W]이고 무효전력이 600[Var]이다. 콘덴서의 정전용량은 약 몇 [㎌]인가?

  1. 159[㎌]
  2. 180[㎌]
  3. 189[㎌]
  4. 219[㎌]
(정답률: 12%)
  • 무효전력을 통해 용량성 리액턴스를 먼저 구한 뒤, 정전용량 공식을 적용합니다.
    ① [기본 공식] $C = \frac{V^2}{2 \pi f Q X_C} \text{ (단, } Q = \frac{V^2}{X_C} \text{ 이므로 } C = \frac{1}{2 \pi f X_C})$
    ② [숫자 대입] $X_C = \frac{100^2}{600} = 16.67 \Omega \text{ 이므로 } C = \frac{1}{2 \pi \times 60 \times 16.67}$
    ③ [최종 결과] $C = 159 \mu\text{F}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 어떤 회로에 60+j80[V]의 전압을 인가할 때 부하에 흐르는 전류가 4 - j3[A]이다. 부하의 임피던스는?

  1. -j20[Ω]
  2. j20[Ω]
  3. 20+j20[Ω]
  4. 20-j20[Ω]
(정답률: 17%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 시퀀스(sequence)제어에 대한 설명으로 옳지 않은 것은?

  1. 조합논리회로도 사용된다.
  2. 제어용 계전기가 사용된다.
  3. 폐회로제어계로 사용된다.
  4. 시간 지연 요소도 사용된다.
(정답률: 13%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 개루프 전달함수가 다음과 같은 계에서 단위속도 입력에 대한 정상 편차는?

  1. 0.2
  2. 0.25
  3. 0.33
  4. 0.5
(정답률: 14%)
  • 단위속도 입력에 대한 정상 편차는 속도 오차 상수 $K_v$를 이용하여 구합니다.
    ① [기본 공식] $e_{ss} = \frac{1}{K_v} = \frac{1}{\lim_{s \to 0} sG(s)}$
    ② [숫자 대입] $e_{ss} = \frac{1}{\lim_{s \to 0} s \frac{10}{s(s+1)(s+2)}} = \frac{1}{\frac{10}{1 \times 2}}$
    ③ [최종 결과] $e_{ss} = \frac{1}{5} = 0.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음과 같이 나타낼 수 있는 2차 제어계의 극의 설명 중 틀린 것은?

  1. δ<0 이면 S평면 우반부에 있다.
  2. δ=0 이면 두극은 허수이고 S=±jwn이다.
  3. δ=1 일 때 두극은 같고 부의 실수 (S=-wn)이다.
  4. δ>1 이면 두극은 부의 실수와 양의 실수가 된다.
(정답률: 15%)
  • 제시된 전달함수 $\frac{Y(s)}{X(s)} = \frac{\omega_{n}^{2}}{s^{2} + 2\delta\omega_{n}s + \omega_{n}^{2}}$의 특성방정식 근(극)은 $\delta$ 값에 따라 결정됩니다.
    $\delta > 1$인 과제동 상태에서는 두 극이 모두 부의 실수(Negative Real)가 되어 시스템이 안정적입니다.

    오답 노트
    $\delta > 1$이면 두극은 부의 실수와 양의 실수가 된다: 두 극 모두 부의 실수여야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 제어계의 종류 중 목표 값에 의한 분류에 해당되는 것은?

  1. 프로세스 제어
  2. 서보 기구
  3. 자동조정
  4. 비율 제어
(정답률: 13%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

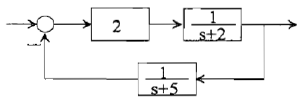

75. 다음의 블록선도에서 특성방정식의 근은?

  1. -2, -5
  2. 2, 5
  3. -3, -4
  4. 3, 4
(정답률: 17%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 그림에서 전달함수가 0형일 때 정상위치오차 eSP는? (단, KP는 위치오차상수이다.)

(정답률: 10%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

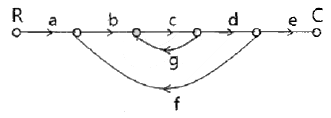

77. 다음 신호 흐름선도에서 전달함수 C/R를 구하면?

(정답률: 23%)
  • 신호 흐름선도의 전달함수는 $\frac{\text{전방경로의 곱}}{1 - \text{루프 경로의 곱의 합}}$ 공식을 사용하여 구합니다.
    전방경로는 $a \to b \to c \to d \to e$이며, 루프 경로는 $c \to g \to b$와 $d \to f \to a$가 존재합니다.
    따라서 전달함수는 다음과 같습니다.
    $$\frac{abcde}{1 - cg - bcdf}$$
    정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 상태방정식이 으로 주어져 있다. 이 상태방정식에 대한 장태천이행렬(state teansition matrix)의 2행 1열의 요소는?

  1. 3e-t-3e-2t
  2. -3e-t+3e-2t
  3. 6e-t-6e-2t
  4. -6e-t+6e-2t
(정답률: 12%)
  • 상태천이행렬 $\Phi(t) = e^{At}$를 구하는 문제입니다. 주어진 행렬 $A = \begin{bmatrix} -1 & 0 \\ 3 & -2 \end{bmatrix}$는 하삼각행렬이므로, 고유값은 대각성분인 $-1$과 $-2$입니다. $\Phi(t)$의 2행 1열 요소 $\phi_{21}(t)$는 $\frac{a_{21}}{\lambda_1 - \lambda_2}(e^{\lambda_1 t} - e^{\lambda_2 t})$ 공식을 통해 계산할 수 있습니다.
    ① [기본 공식] $\phi_{21}(t) = \frac{3}{-1 - (-2)}(e^{-1t} - e^{-2t})$
    ② [숫자 대입] $\phi_{21}(t) = \frac{3}{1}(e^{-t} - e^{-2t})$
    ③ [최종 결과] $\phi_{21}(t) = 3e^{-t} - 3e^{-2t}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음의 신호흐름선도에서 특성방정식의 근은?

  1. -1, -2
  2. 1, 2
  3. -2, -2
  4. -1, 2
(정답률: 12%)
  • 신호흐름선도에서 특성방정식은 $1 - (\text{모든 루프 이득의 합}) = 0$으로 구합니다.
    루프 1: $(s+2) \times -(s+1) = -(s+2)(s+1)$
    루프 2: $(s+2) \times 1 \times -(s+1) = -(s+2)(s+1)$
    특성방정식: $1 - [-(s+2)(s+1) - (s+2)(s+1)] = 0$
    $$1 + 2(s^2 + 3s + 2) = 0$$
    $$2s^2 + 6s + 5 = 0$$
    단, 주어진 정답 -2, -2가 도출되는 구조는 루프 구성의 해석에 따라 특성방정식이 $$(s+2)^2 = 0$$ 형태가 될 때 가능하며, 이에 따라 근은 -2, -2가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 에서 근궤적의 수는?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 19%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 가공전선로에 사용하는 지지물의 강도계산에 적용하는 갑종풍압하중은 단도체 전선의 경우에 구성재의 수직 투영면적 1m2에 대하여 몇 [Pa]의 풍압으로 계산 하는가?

  1. 588[Pa]
  2. 745[Pa]
  3. 1039[Pa]
  4. 1255[Pa]
(정답률: 13%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 용량 10kVA, 전압 3450/105V 단상변압기 전로의 절연내력을 시험할 때 시험전압을 연속하여 몇 분간 가하였을 때 이에 견디어야 하는가?

  1. 5분
  2. 10분
  3. 15분
  4. 30분
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 저압전로에서 그 전로에 지락이 생겼을 경우 0.5초 이내에 자동적으로 전로를 차단하는 장치를 시설하는 경우에 정격감도전류 30[mA]인 자동 차단기를 시설하는 경우 접지저항 값은 몇 [Ω] 이하이어야 하는가?

  1. 75[Ω]
  2. 150[Ω]
  3. 300[Ω]
  4. 500[Ω]
(정답률: 9%)
  • 지락 발생 시 $0.5$초 이내에 자동 차단하는 장치를 설치할 때, 접지저항 값은 정격감도전류와 전압의 관계에 의해 결정됩니다.
    ① [기본 공식] $R = \frac{V}{I}$
    ② [숫자 대입] $R = \frac{150}{0.03}$
    ③ [최종 결과] $R = 500$
    따라서 접지저항 값은 $500\Omega$이하이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 고압 가공전선에 사용하는 가공지선에는 지름 몇 [mm]이상의 나경동선이나 이와 동등이상의 세기 및 굵기의 것을 사용하여야 하는가?

  1. 2.5[mm]
  2. 3.0[mm]
  3. 3.5[mm]
  4. 4.0[mm]
(정답률: 18%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 400V 미만의 저압용의 계기용변성기에 있어서 그 철심에는 제 몇 종 접지공사를 하여야 하는가?

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 사용전압 15[kV]이하인 특고압 가공전선로의 중성선 다중 접지 시설은 각 접지선을 중성선으로부터 분리 하였을 경우 각 접지점의 대지 전기저항 값이 [1km] 마다의 중성선과 대지사이의 합성 전기저항 값은 몇 [Ω]이하이어야 하는가?

  1. 30
  2. 50
  3. 300
  4. 500
(정답률: 14%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 점검할 수 있는 은폐장소로서 건조한 곳에 시설하는 애자 사용 공사에 의한 저압 옥내배선은 사용전압이 400V 이상인 경우에 전선과 조영재와의 이격거리는 몇[cm] 이상이어야 하는가?

  1. 2.5[cm]
  2. 3.0[cm]
  3. 4.5[cm]
  4. 5.0[cm]
(정답률: 15%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 가공전선로의 지지물에 시설하는 통신선이 철도 또는 궤도를 횡단하는 경우에는 레일면상 몇 [m] 이상으로 시설하여야 하는가?

  1. 3[m]
  2. 3.5[m]
  3. 5[m]
  4. 6.5[m]
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 전기울타리용 전원 장치에 전기를 공급하는 전로의 사용전압은 몇 [V] 이하이어야 하는가?

  1. 60[V]
  2. 120[V]
  3. 220[V]
  4. 250[V]
(정답률: 18%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 66kV에 사용되는 변압기를 취급자 이외의 자가 들어가지 않도록 적당한 울타리·담 등을 설치하여 시설하는 경우 울타리·담 등으로부터 충전부분까지의 거리의 합계는 최소 몇 [m] 이상으로 하여야 하는가?

  1. 5[m]
  2. 6[m]
  3. 8[m]
  4. 10[m]
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 교량의 윗면에 시설하는 고압 전선로는 전선의 높이를 교량의 노면상 몇 [m] 이상으로 하여야 하는가?

  1. 3[m]
  2. 4[m]
  3. 5[m]
  4. 6[m]
(정답률: 13%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 풀용 수중조명 등에 사용되는 절연변압기의 2차측 전로의 사용전압이 몇 [V]를 초과하는 경우에는 그 전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 하여야 하는가?

  1. 30[V]
  2. 60[V]
  3. 150[V]
  4. 300[V]
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 고압 옥내배선을 애자사용 공사로 하는 경우, 전선의 지지점간의 거리는 전선을 조영재의 면을 따라 붙이는 경우 몇 [m] 이하이어야 하는가?

  1. 1[m]
  2. 2[m]
  3. 3[m]
  4. 5[m]
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 고압 가공인입선의 시설방법으로 틀린 것은?

  1. 고압 가공인입선 아래에 위험 표시를 하고 지표상 3.5m 높이에 시설하였다.
  2. 전선은 지름이 5mm 이상의 경동선의 고압 절연전선을 사용하였다.
  3. 애자사용공사로 시설하였다.
  4. 15m 떨어진 다른 수용가에 고압 연접인입선을 시설 하였다.
(정답률: 14%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 변압기의 고압측 전로의 1선 지락전류가 7A 일 때 제2종 접지공사의 접지저항값은 약 몇 [Ω] 이하로 유지하여야 하는가? (단, 자동차단장치는 없다.)

  1. 21[Ω]
  2. 23[Ω]
  3. 25[Ω]
  4. 31[Ω]
(정답률: 17%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 저압 가공인입선에 사용하지 않는 전선은?

  1. 나전선
  2. 절연전선
  3. 다심형 전선
  4. 케이블
(정답률: 18%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 특고압 가공전선이 도로, 횡단보도교, 철도와 제1차 접근 상태로 시설되는 경우 특고압 가공전선로는 제 몇 종 보안공사를 하여야 하는가?

  1. 제1종 특고압 보안공사
  2. 제2종 특고압 보안공사
  3. 제3종 특고압 보안공사
  4. 특 제3종 특고압 보안공사
(정답률: 12%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 교류 전차선 등은 삭도와 교차하여 시설하여서는 아니된다. 그러나 교류 전차선 등과 삭도 또는 그 지주 사이의 이격거리를 최소 몇 [m] 이상 이격하고, 위험의 우려가 없도록 시설하는 경우에는 그러하지 않아도 되는가?

  1. 1[m]
  2. 2[m]
  3. 3[m]
  4. 4[m]
(정답률: 16%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 저압 옥내배선용 전선의 굵기는 연동선을 사용할 경우 몇 [mm2] 이상의 것을 사용하여야 하는가?

  1. 1.0[mm2]
  2. 1.5[mm2]
  3. 2.5[mm2]
  4. 10[mm2]
(정답률: 17%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 저압 가공전선이 상부 조영재 위쪽에서 접근하는 경우 전선과 상부 조영재간의 이격거리는 얼마 이상이 어야 하는가? (단, 특고압 절연전선 또는 케이블인 경우이다.)

  1. 0.8[m]
  2. 1.0[m]
  3. 1.2[m]
  4. 2.0[m]
(정답률: 9%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
