1과목: 전기자기학
2. 다음 중 전기력선의 일반적인 성질로 옳지 않은 것은?
- 전기력선은 부전하에서 시작하여 정전하에서 그친다.
- 전기력선은 그 자신만으로 폐곡선이 되는 일은 없다.
- 전기력선은 전위가 높은 점에서 낮은 점으로 향한다.
- 도체 내부에는 전기력선이 없다.
3. 어떤 막대 철심이 있다. 단면적이 0.4[m2]이고, 길이가 0.8[m], 비투자율이 20이다. 이 철심의 자기 저항은 약 몇 [AT/Wb] 인가?
- 3.86×104[AT/Wb]
- 3.86×105[AT/Wb]
- 7.96×104[AT/Wb]
- 7.96×105[AT/Wb]
4. 송전선의 전류가 0.01초간에 10[kA] 변화할 때 송전선과 평행한 통신선에 유도되는 전압은? (단, 송전선과 통신선간의 상호유도계수는 0.3[mH]이다.)
- 3[V]
- 300[V]
- 3000[V]
- 300000[V]
5. 대전도체의 성질 중 옳지 않은 것은?
- 도체표면의 전하밀도를 σ[C/m2]이라 하면 표면상의 전계는
이다. - 도체 표면상의 전계는 면에 대해서 수평이다.
- 도체 내부의 전계는 0이다.
- 도체는 등전위이고, 그의 표면은 등전위면이다.
-
CBT문제은행AI2026-04-24 13:53
대전도체 표면의 전계는 항상 표면에 수직으로 형성됩니다.
오답 노트
도체 내부의 전계는 0이며, 도체 전체와 표면은 등전위면을 이룹니다. 또한 표면 전계는 $\sigma$에 비례하며 $\text{E} = \frac{\sigma}{\epsilon_0}$로 표현됩니다.
7. 저항 24Ω의 코일을 지나는 자속이 0.3cos800t[Wb]일 때 코일에 흐르는 전류의 최대값은?
- 10[A]
- 20[A]
- 30[A]
- 40[A]
8. 평행판콘덴서의 면적이 S[m2], 양단의 극판 간격이 d[m]일 때 비유전률 εs인 유전체를 채우면 정전용량[F]은? (단, 진공 중의 유전률은 εo이다.)
-
CBT문제은행AI
2026-04-24 13:53
평행판 콘덴서의 정전용량은 극판의 면적과 유전율에 비례하고, 극판 사이의 간격에 반비례합니다.
$$\text{정전용량 } C = \frac{\epsilon_{0} \epsilon_{s} S}{d}$$
따라서 정답은
입니다.
9. 고전압이 가해진 유전체 중에 공기의 기포가 이으면 유전체 중의 기포는 절연에 영향을 준다. 절연은 유전체의 유전율에 대하여 어떠한가?
- 유전율이 클수록 절연은 향상된다.
- 유전율이 작을수록 절연은 나빠진다.
- 유전율에는 무관계하다.
- 유전율이 클수록 절연은 나빠진다.
10. 다음 중 변위전류에 대한 설명으로 옳은 것은?
- 자석내에 자장의 변화에 의해서 생긴 전류
- 도체 중에 전자의 이동에서 생긴 전류
- 초전도체 중에 자장을 방해하는 전류
- 유전체 중에 전속밀도의 시간적 변화에 의한 전류
11. 25℃에서 저항이 10Ω인 코일이 있다. 70℃에서 코일의 저항[Ω]은? (단, 25℃에서 코일의 저항온도 계수는 0.004이다.)
- 10[Ω]
- 10.6[Ω]
- 11.2[Ω]
- 11.8[Ω]
12. 펠티에효과에 관한 공식 또는 설명으로 틀린 것은? (단, H는 열량, P는 펠티에 계수, I는 전류, t는 시간이다.)
- 펠티에효과는 지벡효과와 반대의 효과이다.
- 반도체와 금속을 결합시켜 전자냉동 등에 응용된다.
- 펠티에효과란 동일한 금속이라도 그 도체 중의 2점간에 온도차가 있으면 전류를 흘림으로써 열의 발생 또는 흡수가 생긴다는 것이다.
13. 공기 중에서 무한 평면 도체 표면 아래의 1[m]떨어진 곳에 1[C]의 정전하가 있다. 전하가 받는 힘의 크기는?
14. 같은 양, 같은 부호의 전하가 어느 거리만큼 떨어져 있을 때, 전하사이의 중점에 있어서의 전계[V/m]의 세기는?
- 0
- ∞
15. 전류의 세기가 I[A], 반지름 r[m]인 원형 선전류 중심에 m[Wb]인 가상 점자극을 둘 때 원형 선전류가 받는 힘은 몇 [N]인가?
16. 서로 결합된 2개의 코일을 직렬로 연결하면 합성 자기 인덕턴스가 20mH이고, 한쪽 코일의 연결을 반대로 하면 8mH가 되었다. 두 코일의 상호인덕턴스는?
- 3[mH]
- 6[mH]
- 14[mH]
- 28[mH]
17. 평행판콘덴서의 극간거리를
로 줄이면 콘덴서 용량은 처음 값에 비해 어떻게 되는가?
이 된다.
이 된다.- 2배가 된다.
- 4배가 된다.
18. 다음 중 벡터에 대한 계산식으로 틀린 것은?
- i·i=j·j=k·k=0
- i·j=j·k=k·i=0
- A·B=ABcosθ
- i×i=j×j=k×k=0
19. 어떤 코일의 인덕턴스를 측정하였더니 4H이고, 여기에 직류전류 I[A]를 흘려주니 이 코일에 축적된 에너지가 10J이었다면 전류 I는?
- 0.5[A]
- √5[A]
- 5[A]
- 25[A]
20. 내압과 용량이 각각 200V 5㎌, 300V 4㎌, 400V 3㎌, 500V 3㎌인 4개의 콘덴서를 직렬 연결하고 양단에 직류전압을 가하여 전압을 서서히 상승시키면 최초로 파괴되는 콘덴서는? (단, 콘덴서의 재질이나 형태는 동일하다.)
- 200V 5㎌
- 300V 4㎌
- 400V 3㎌
- 500V 3㎌
2과목: 전력공학
21. 다음 중 연가(transposition)의 효과로 거리가 먼 것은?
- 직렬공진의 방지
- 선로정수의 평형
- 대지정전용량의 감소
- 통신선의 유도장해의 감소
22. 그림과 같이 송전선이 4도체인 경우 소선 상호간의 기하학적 평균 거리는?
-
CBT문제은행AI
2026-04-23 15:57
4도체 배치에서 기하학적 평균 거리(GMD)는 모든 소선 간 거리의 곱의 $n$제곱근으로 구합니다. 거리 조합은 인접 거리 $D$ 4개와 대각선 거리 $\sqrt{2}D$ 2개입니다.
① [기본 공식] $D_{m} = \sqrt[6]{D_{12} \times D_{13} \times D_{14} \times D_{23} \times D_{24} \times D_{34}}$
② [숫자 대입] $D_{m} = \sqrt[6]{D \times D \times \sqrt{2}D \times \sqrt{2}D \times D \times D}$
③ [최종 결과] $D_{m} = \sqrt[6]{2D^{6}} = \sqrt[6]{2}D$
따라서 정답은
입니다.
23. 전력계통에서 변압기의 유기기전력이 발생할 때 나타나는 고주파 중 제3고주파 및 제5고주파를 각각 제거 시키는 방법으로 다음 중 가장 적절한 것은?
- 제3고주파 및 제5고주파 모두 직렬리액터를 설치하여 제거할 수 있다.
- 변압기 결선 방식으로는 고조파를 제거할 수는 없다.
- 제3고조파는 전력용 콘덴서를 설치하여 제거하고 제5고조파는 직렬리액터를 설치하여 제거한다.
- 변압기 △ 결선 방식으로 제3고조파를 제거하고, 제5고조파는 직렬리액터를 설치하여 제거한다.
24. 최근 GIS설비에서 사용되고 있는 소호능력과 차단능력이 우수한 SF6 가스를 이용한 차단기는?
- 공기차단기
- 자기차단기
- 가스차단기
- 진공차단기
25. 그림과 같이 정수가 서로 같은 평행 2회선에서 일반회로 정수 Co는 얼마인가? (단, 그림에서 좌측은 송전단, 우측은 수전단이다.)
- 2C1
- 4C1
26. 전력계통에서의 안정도란 주어진 운전 조건하에서 계통이 안정하게 운전을 계속할 수 있는가의 능력을 말한다. 다음 중 안정도의 구분에 포함되지 않는 것은?
- 동태 안정도
- 과도 안정도
- 정태 안정도
- 동기 안정도
27. 중성점 접지방식 중 소호리액터 접지방식에서 공진조건
에서 xt는?
- 선로 임피던스
- 변압기 임피던스
- 발전기 임피던스
- 부하설비 임피던스
28. 전선로에 댐퍼(damper)를 사용하는 목적은?
- 전선의 진동방지
- 전력손실 격감
- 낙뢰의 내습방지
- 많은 전력을 보내기 위하여
29. 일반적으로 수용가 상호간, 배전 변압기 상호간, 급전선 상호간 또는 변전소 상호간에서 각개의 최대부하는 그 발생 시각이 약간씩 다르다. 따라서 각개의 최대 수요 전력의 합계는 그 군의 종합 최대 수요 전력보다도 큰 것이 보통이다. 이 최대 전력의 발생 시각 또는 발생 시기의 분산을 나타내는 지표는?
- 전일효율
- 부등률
- 부하율
- 수용률
30. 원자로에서 카드뮴 봉(rod)에 대한 설명으로 옳은 것은?
- 생체차폐를 한다.
- 냉각재로 사용된다.
- 감속재로 사용된다.
- 핵분열 연쇄반응을 제어한다.
31. 가공전선로에 사용하는 현수애자련이 10개라고 할 때 다음 중 전압 부담이 최소인 것은?
- 전선에서 8번째 애자
- 전선에서 5번째 애자
- 전선에서 3번째 애자
- 전선에서 1번째 애자
32. 어느 변전소에서 합성 임피던스가 0.4%(10000[kVA]기준)인 곳에 시설할 차단기의 소요차단 용량은?
- 250[MVA]
- 400[MVA]
- 2500[MVA]
- 4000[MVA]
34. 설비용량이 각각 75kW, 80kW, 85kW의 부하설비가 있다. 수용률이 60%라면 최대 수요전력은?
- 96[kW]
- 144[kW]
- 240[kW]
- 400[kW]
35. 다음 중 송전계통의 안정도를 증진시키는 방법으로 볼 수 없는 것은?
- 전압변동을 적게 한다.
- 직렬리액턴스를 크게 한다.
- 제동저항기를 설치한다.
- 고속 재폐로 방식을 채용한다.
36. 역률 80%, 5000kVA의 부하를 역률 90%로 개선하고자 한다. 이 경우 필요한 콘덴서의 용량은?
- 820[kVA]
- 1080[kVA]
- 1350[kVA]
- 2160[kVA]
37. 철탑으로부터의 전선의 오프셋을 주는 이유로 가장 알맞은 것은?
- 불평형 전압의 유도방지
- 지락사고 방지
- 전선의 진동방지
- 상하 전선의 접촉방지
38. 전극의 어느 일부분의 전위경도가 커져서 공기와의 절연이 파괴되어 생기는 현상은?
- 페란티 현상
- 코로나 현상
- 카르노 현상
- 보어 현상
39. 다음 중 수차발전기가 난조를 일으키는 원인은?
- 발전기의 고나성 모멘트가 크다.
- 발전기의 자극에 제동권선이 있다.
- 수차의 속도 변동률이 적다.
- 수차의 조속기가 예민하다.
40. 다음 중 열사이클의 효율을 올리는 방법과 거리가 먼 것은?
- 과열증기 사용
- 저압저온 이용
- 진공도 향상
- 재생사이클 채용
3과목: 전기철도공학
42. 가공전차선로에서 양단의 가고가 같고 전차선이 수평인 경우, x점에서의 행거 길이는 몇 m인가? (단, 경간 중앙에서의 이도를 0.3m, 가고는 1m, 임의의 점 x에서의 이도를 0.2m라 한다.)
- 0.5m
- 0.9m
- 1.1m
- 1.5m
43. 직류 강체전차선로에서 가공전차선이 터널 내로 들어와 강체전차선으로 바뀌어지는 부분에 팬터그래프의 원활한 운행을 위하여 설치하는 장치는?
- 구분장치
- 지상부 이행장치
- 흐름방지장치
- 익스팬션 조인트
44. 변Y형 심플 커티너리 조가방식 가공전차선로에서 지지점 부근에 삽입하는 소경간 조가선의 장력은 조가선 표준장력의 몇 % 정도로 하는가?
- 10
- 20
- 30
- 50
46. 귀선로를 설치할 때 요구되는 기본적인 조건으로 옳지 않은 것은?
- 대지 누설전류가 작아야 한다.
- 필요한 기계적 강도 및 내식성을 가져야 한다.
- 임피던스 본드 등에 단자 취부는 탈락이 없도록 시설 하여야 한다.
- 교·직류방식의 접속점에는 자기교란현상이 발생하도록 시설하여야 한다.
47. 전차선로 지지물에 대한 구비조건이 아닌 것은?
- 내부식성이 우수할 것
- 경제성이 있고 시공이 편리할 것
- 열차 진동에 따른 풀림 등이 있을 것
- 유지보수 측면에서 지지물을 간소화 및 표준화할 것
48. 전기철도에서 집전용 팬터그래프의 구비조건으로 옳지 않은 것은?
- 이선율이 적을 것
- 공기저항을 적게 하고 소음이 적을 것
- 집전판과 전차선의 접촉점에서 큰 유효질량을 가질 것
- 열차당 팬터그래프 수를 최소화하고 충분한 거리를 유지할 것
49. 전철 변전소에 사용되는 전기기기의 번호 “76”에 해당되는 것은?
- 단로기
- 지락선택계전기
- 거리계전기
- 직류과전류계전기
50. 전차선로 구성이 전차선과 레일만으로 된 것과 레일과 병렬로 별도의 귀선을 설치한 2가지의 방식이 있는 전기 철도 급전방식은?
- 제3궤조식
- 흡상변압기방식
- 직접급전방식
- 단권변압기방식
51. 교류급전방식에서 작업시 또는 사고시에 정전구간의 단축을 위하여 개폐장치를 설치한 곳을 무엇이라 하는가?
- 타이포스트
- 보조급전구분소
- 급전구분소
- 단말보조급전구분소
52. 강체 전차선로에서 알루미늄 T-bar를 상호 연결하는데 어떤 용접방법을 사용하는가?
- 산소용접
- 아크용접
- 스폿용접
- 아르곤가스용접
53. 흡상변압기 급전방식에서 사용하는 흡상변압기의 설치목적은?
- 전자유도의 발생
- 통신유도장해 경감
- 전압강하의 방지
- 전차선 접압의 변성
55. 조가선의 접속방법이 아닌 것은?
- 바인드에 의한 접속
- B금구에 의한 접속
- 압축 슬리브에 의한 접속
- 쐐기형 클램프에 의한 접속
56. 전차선로는 어느 정도의 탄성을 가지고 있기 때문에 고속 운전을 위해서는 탄성을 가능한 낮추어야 한다. 다음 중 탄성율(e)을 구하는 식으로 옳은 것은? (단, S는 전주의 경간, Ff는 전차선의 장력, Ft는 조가선의 장력, K는 상수이다.)
57. 전차선로의 파동전파속도(C)를 구하는 식은? (단, T는 전차선의 장력이고, L은 전차선의 단위질량이다.)
58. 가공전차선로 지지점에서의 전차선 압상량을 구하는데 적용되지 않는 것은?
- 전차선 장력
- 행거 개수
- 조가선 장력
- 팬터그래프 개수
59. 다음 중 전차선 굵기글 결정시 고려하는 사항으로 가장 거리가 먼 것은?
- 허용전류
- 기계적 강도
- 전압강하
- 전차선의 단면형상
60. 3상 전원에서 용량이 큰 단상부하에만 전원을 공급하게 되면 3상 전원은 부하 불평형이 되며, 이를 해소하기 위해 단상 변압기 2대를 사용해서 3상 전원을 2상으로 변환하여 3상 전원을 평형이 되돍 하는데 이 결선방식을 무엇이라 하는가?
- Y-Y 결선방식
- △-△결선방식
- 스코트 결선방식
- Y-△결선방식
4과목: 전기철도구조물공학
61. 그림과 같은 전철설비 표준도 기호가 의미하는 것은?
- 수평지선
- 스팬선비임
- 인류용 완철
- 가동브래키트
는 전철설비에서 인류용 완철을 나타내는 기호입니다.
62. 변전소, 구분소 등에서 급전선, 부급전선 등을 인출하거나 지지하기 위하여 설치하는 고정비임으로 산형강 또는 강관 등을 사용하는 구조의 비임은?
- 평면 비임
- 인류 비임
- 지지 비임
- 스트럭처 비임
63. 애자에 대한 설명으로 옳지 않은 것은?
- 애자의 재질은 자기, 유리(ceramic) 애자와 폴리머 애자를 사용한다.
- 폴리머 애자는 분자량이 1000 이상으로 중합된 고분자 화합물을 말한다.
- 전차선로에 사용하는 애자는 현수애자, 장간애자 및 지지애자를 사용한다.
- 염해 우려지역, 공장지대 등 공해지역에는 현수애자의 경우 수량을 늘려 설치한다.
67. 전차선로에 설치된 단독 지지주에서 지지점의 높이 6.8m인 전차선에 128kgf의 수평집중하중이 작용할 때 지면과의 경계점 모멘트는 몇 kgf·m인가?
- 840.4
- 850.4
- 860.4
- 870.4
69. 물체에 외력이 작용하면 내부에는 저항하는 힘이 생긴다. 이와 같이 내부에 일어나는 힘을 내력 또는 응력이라 하는데 응력(σ)의 크기는? (단, P는 외력, A는 단면적이다.)
-
CBT문제은행AI
2026-04-24 13:52
응력은 외력에 저항하여 물체 내부에 발생하는 단위 면적당 힘을 의미합니다.
① [기본 공식] $\sigma = \frac{P}{A}$ 응력 = 외력 / 단면적
② [숫자 대입] $\sigma = \frac{P}{A}$
③ [최종 결과] $\sigma = \frac{P}{A}$
따라서 정답은
입니다.
70. 전주 기초에서 페니트로미터(penetrometer)로 측정한 값을 적용하는 경우 전동차 운행시 최대하중에 대하여 변형이 쉬운 불안정한 지반의 안전율은 얼마인가?
- 2.0
- 3.0
- 4.0
- 5.0
71. 다음 중 힘의 3요소를 바르게 짝지은 것은?
- 각도, 방향, 속도
- 방향, 시간, 작용점
- 크기, 압력, 속도
- 크기, 방향, 작용점
72. 인류주 등 차막이 후방에 건식하는 전주는 열차의 제동거리 미확보 등에 의하여 전차선에 중대한 영향을 미치지 않도록 하기 위해 최소 몇 m 이상 이격시켜 건식하여야 하는가?
- 10
- 20
- 30
- 40
73. 구조물을 구성하고 있는 부재가 힘을 받는 상태에 따라 역학적으로 분ㄹb한 휨재에서 축방향으로 압축력만을 받는 구조물은?
- 보(Beam)
- 라멘(Rahmen)
- 트러스(Truss)
- 기둥(Column)
74. 지름이 d인 원형 단며에서 단면 2차 모멘트 산출식은?
-
CBT문제은행AI
2026-04-23 15:57
지름이 $d$인 원형 단면의 단면 2차 모멘트($I$)를 구하는 공식 문제입니다. 원형 단면의 경우 공식은 다음과 같습니다.
$\frac{\pi d^{4}}{64}$
따라서 정답은 $\frac{\pi d^{4}}{64}$가 포함된
입니다.

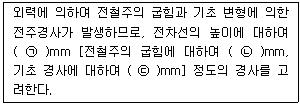

76. 지지물의 굽힘에 따른 기울기에 대한 다음 설명 중 ( )안에 들어갈 적절한 숫자는?
- ㉠ 50 ㉡ 25 ㉢ 25
- ㉠ 100 ㉡ 50 ㉢ 50
- ㉠ 150 ㉡ 100 ㉢ 50
- ㉠ 237 ㉡ 110 ㉢ 127
79. 전주 지름의 2배 정도 원형구멍을 굴착한 후 전주가 침하되지 않도록 철근콘크리트제의 바닥판을 여러 개 깔고, 그 위에 전주를 수직으로 세운 다음 굴착한 구멍과 전주의 공간에 파낸 흙과 깬 자갈을 혼합하여 다져 넣은 전철주 기초는?
- 쇄석 기초
- 4각형 기초
- 원형 기초
- 전붙이 기초
80. 구조물의 가해지는 품압(P)을 구하는 식으로 옳은 것은? (단, A는 바람을 받는 물체의 수직 투영면적이며, Vx는 풍속, Cx는 풍력계수이다.)
-
CBT문제은행AI
2026-04-24 13:53
구조물에 가해지는 풍압은 풍력계수, 수직 투영면적, 그리고 풍속의 제곱에 비례하며 공기 밀도와 관련된 상수로 나누어 계산합니다.
$$\text{풍압 } P = A \cdot C_{X} \frac{(V_{X})^{2}}{16}$$
따라서 정답은
입니다.
