1과목: 임의구분
1. 지향성이 좋고, 넓은 각도에서 고음이 잘 재생되는 스피커 인클로저의 종류는?
- 밀폐형
- 위상 반전형
- 백로드 혼형
- 컬럼 스피커
2. HDTV에 대한 설명으로 틀린 것은?
- 화면비는 16:9 이다.
- 음성다중은 5.1 채널이다.
- 변조방식은 VSB이다.
- 다양한 부가서비스를 제공할 수 있다.

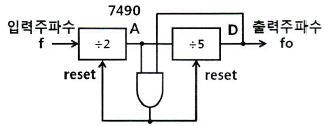

4. 7490은 2×5진 비동기 카운터 IC일 때, 출력 주파수 fo가 입력주파수 f의 몇 분의 1로 나타나는가?
- 1/2
- 1/5
- 1/9
- 1/10
-
CBT문제은행AI2026-04-24 15:00
이미지
의 회로에서 7490 IC는 $\div 2$와 $\div 5$ 카운터가 직렬로 연결되어 있으며, 리셋 회로에 의해 특정 상태에서 초기화됩니다. 이 회로는 0부터 8까지 카운트한 후 리셋되는 9진 카운터(Mod-9)로 동작하므로 출력 주파수는 입력의 $1/9$이 됩니다.
① [기본 공식] $f_o = \frac{f}{N}$
② [숫자 대입] $f_o = \frac{f}{9}$
③ [최종 결과] $f_o = \frac{1}{9} f$
5. 그림과 같은 회로에서 콘덴서 C2의 역할은? (단, C2＜＜ C1 이다.)
- 고주파에서의 이득제한
- 저주파에서의 이득제한
- 고주파에서의 위상보상
- 저주파에서의 위상보상
-
CBT문제은행AI
2026-04-24 15:00
회로
에서 피드백 경로의 $R_{2}$와 병렬로 연결된 콘덴서 $C_{2}$는 고주파 성분에 대해 임피던스를 낮추어 피드백 양을 증가시킵니다. 이는 결과적으로 고주파 영역에서 이득을 감소시키는 역할을 하여 고주파에서의 이득제한을 수행합니다.
6. 전류와 자장의 세기와의 관계를 나타내는 법칙은?
- 옴(Ohm)의 법칙
- 렌츠(Lenz)의 법칙
- 키르히호프(Kirchhoff)의 법칙
- 비오사바르(Biot-Savart)의 법칙
8. 스피커 설치와 전송 주파수 특성에 관한 설명으로 틀린 것은?
- 스피커 설치 시 청취자가 여러 명인 경우 즉, 청취영역이 넓어야 할 경우에는 스피커의 위치를 어느 정도 높게 하여야 한다.
- 양호한 청취 영역을 확보하기 위해서는 스피커의 지향 특성이 중요하다.
- 국제기준으로서 ITU-R에서 오디오 시스템을 주관 평가할 때 청취실의 전송 주파수 특성 범위를 권고한다.
- 일반적으로 스테레오 재생에서 스피커 간격을 스피커의 음향 중심으로부터 측정하여 1m, 청취점은 스피커의 겉보기 각도 45도 위치에서 청취하는 경우가 많다.
9. 여러 레지스터들 간의 데이터 전송을 위한 Bus 구조에 관한 설명 중 옳지 않은 것은?
- 레지스터의 출력이 tri-STATE이면 Multiplexer가 없어도 된다.
- 한 DATA 전송을 위해서는 최소한 두 clock pulse가 필요하다.
- 둘 이상의 DATA를 동시에 전송하려면 Bus도 둘 이상이 필요하다.
- Multiplexer와 Decoder가 필요하다.
10. 비동기식(asynchronous) 직렬(serial) 입ㆍ출력 인터페이스를 바르게 설명한 것은?
- 단위 데이터를 동일 시점에서 전송하는 방식이다.
- 변복조 장치(MODEM)를 사용한 장거리 데이터 전송은 불가능하다.
- 단위 데이터의 전후에 스타트(start) 신호와 스톱(stop) 신호가 필요하다.
- 고속 데이터 전송이 필요한 입ㆍ출력 장치의 인터페이스에 적합하다.
12. 영상신호의 포맷 중 화질이 우수한 순서대로 나열된 것은?
- DVI - Component - S-Video - Composite
- Component - S-Video - DVI - Composite
- S-Video - DVI - Composite - Component
- S-Video - Component - Composite - DVI
13. CAD에서 PCB를 제작하기 위해 DRC 이후, 제조용 데이터를 출력하기 위한 것은?
- Netlist
- Partlist
- Copper Pour
- Gerber 파일
14. -80[dB]의 감도를 가진 마이크로폰에 1[μbar]의 음압을 가했을 때 출력전압은?
- 0.01[mV]
- 0.1[mV]
- 1[mV]
- 10[mV]
17. 다음의 파형이 오실로스코프에 측정되었을 때 위상차는?
- 30°
- 45°
- 60°
- 90°
-
CBT문제은행AI
2026-04-24 15:02
리사주 도형에서 두 파형의 위상차 $\theta$는 수직축의 절편과 최대 높이의 비율을 이용하여 구할 수 있습니다. 주어진 이미지
에서 수직축 절편은 $1$이고 최대 가로 길이는 $\sqrt{2}$입니다.
위상차 계산 원리는 다음과 같습니다.
① [기본 공식] $\sin(\theta) = \frac{y_0}{y_{max}}$
② [숫자 대입] $\sin(\theta) = \frac{1}{\sqrt{2}}$
③ [최종 결과] $\theta = 45^{\circ}$
18. 이상적인 정전류 전원의 V-I 특성곡선은?
-
CBT문제은행AI
2026-04-24 15:02
이상적인 정전류 전원은 부하 저항(전압 $V$)의 변화와 관계없이 항상 일정한 전류 $I$를 공급하는 전원입니다. 따라서 $V-I$ 특성곡선은 전류축($I$)의 특정 값에서 전압축($V$)과 평행한 수직 직선 형태로 나타나는
가 정답입니다.
20. 다음 중 RC 결합 증폭기의 고역주파수 특성은?
- 결합콘덴서 CC의 리액턴스가 0이 되어 무시된다.
- 이미터 콘덴서 CE에 의해 부궤환이 걸린다.
- 베이스와 컬렉터간의 전극용량 CCB는 출력 임피던스를 증가시킨다.
- 컬렉터와 이미터간 전극용량 CCE는 출력 임피던스를 증가시킨다.
2과목: 임의구분
21. 다음 중 Interrupt와 DMA(Direct Memory Access)에 대한 설명 중 틀린 것은?
- 프로그램 수행 중에 정전이 될 경우 특정한 컴퓨터 내부의 상태나 프로그램의 상태 보존을 위해 인터럽트가 사용된다.
- DMA는 플로피디스크와 메모리 사이에서의 데이터 전달과 같이 다량의 데이터를 고속으로 전달할 때 효과적이다.
- CPU가 인터럽트 요구 발생을 알면 인터럽트 확인신호를 주변장치에 내보내고 현재의 PC를 상태 레지스터에 저장한다.
- DMA는 메모리와 입출력 장치 사이에 DMA Controller가 필요하다.
22. CD(Compact Disc)의 특징이 아닌 것은?
- S/N비가 90[dB] 이상이다.
- 다이나믹 레인지가 90[dB] 이상이다.
- 와우 플러터는 무시할 정도로 적다.
- 아주 작은 흠이나 먼지에 의해 잡음이 증가한다.
24. 버랙터(varactor) 다이오드에 대한 설명으로 옳은 것은?
- 가변 저항 역할을 한다.
- 가변 용량 역할을 한다.
- 가변 인덕턴스 역할을 한다.
- 가변 컨덕턴스 역학을 한다.
25. 전달함수 G1, G2, H를 갖고 있는 요소를 그림과 같이 접속하였을 때 등가 전달함수 Y/X는?
-
CBT문제은행AI
2026-04-24 14:59
전방 경로에 $G_{1}$과 $G_{2}$가 직렬로 연결되어 있고, 피드백 경로에 $H$가 있는 부귀환 시스템입니다. 직렬 연결된 전달함수는 서로 곱하며, 전체 전달함수는 $\frac{\text{전방전달함수}}{1 + \text{전방전달함수} \times \text{피드백전달함수}}$ 공식을 적용합니다.
$$\frac{G_{1}G_{2}}{1 + G_{1}G_{2}H}$$
따라서 정답은
입니다.
26. FM 라디오 수신기에서 진폭 제한기는 어디에 설치하는가?
- 주파수 혼합기와 중간주파 증폭기 중간
- 중간주파 증폭기와 주파수 변별기 중간
- 주파수 변별기와 디엠퍼시스 회로 중간
- 디엠퍼시스 회로와 저주파 증폭기 중간
27. 가청 증폭기에 부귀환을 걸어 주었을 때에 일어나는 현상이 아닌 것은?
- 주파수 특성이 개선된다.
- 증폭기의 이득이 증가한다.
- 비직선 일그러짐이 감소된다.
- 증폭기 전체의 동작이 안정된다.
28. 다음 중 마이크로프로세서 개발 장비용 툴(Tool)과 관계가 먼 것은?
- ICE(In-Circuit Emulator)
- ROM Writer
- Spectrum Analyzer
- Digitizer
30. 내부 저항 r[Ω]이고, 기전력이 E[V]인 건전지의 등가회로는?
-
CBT문제은행AI
2026-04-24 15:00
실제 건전지는 이상적인 전압원인 기전력 $E$와 전지 내부의 저항 $r$이 직렬로 연결된 구조로 모델링합니다.
따라서 정답은
입니다.
31. 3-8 line 디코더에서 입력측 데이터가 D0=0, D1=1, D2=1인 경우 선택된 출력단자와 출력전압은 아래의 보기 중 어느 것인가? (단, 논리 ″1″=5[V], 논리 ″0″은 0[V]이고, 입력측 데이터에서 LSB는 D0이다.)
- Y3, 5[V]
- Y3, 0[V]
- Y6, 5[V]
- Y6, 0[V]
32. 윈(WIEN)브리지 발진기에서 발진주파수 f는 [Hz]인가? (단, R=47[kΩ], C=100[pF]이다.)
- 52.5[kHz]
- 42.5[kHz]
- 33.9[kHz]
- 23.9[kHz]
33. 다음 중 러시아의 바소프 등에 의해 발견된 의료용 레이저로서, 파장이 제일 짧고 고출력의 레이저는?
- CO2 레이저
- 엑시머 레이저
- YAG 레이저
- Ar 레이저
34. CDP(컴팩트 디스크플레이어)에서는 아날로그 신호를 디지털 신호로 변환하기 위해 PCM 방식을 적용하는데 아날로그 신호를 디지털 신호로 변환하는 PCM의 과정을 순서대로 나열한 것은?
- 저역필터→양자화→표본화→부호화
- 저역필터→표본화→양자화→부호화
- 표본화→부호화→양자화→저역필터
- 표본화→저역필터→부호화→양자화
35. 그림과 같은 RC형 톤 컨트롤 회로에서 중역(1000Hz)의 이득을 대략 표시한 것 중 옳은 것은?
- R2/R1
- R1/R2
- R3/R2
- R3/R1

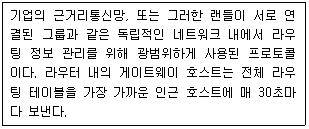

37. 다음의 라우팅 프로토콜 중에서 아래의 설명에 적합한 것은?
- BGP(Border Gateway Protocol)
- OSPF(Open Shortest Path First)
- IGP(Interior Gateway Protocol)
- RIP(Routing Information Protocol)
38. 전압 변동률을 나타내는 식은? (단, V0 : 부하 시 출력단자의 전압, V : 무부하 시 출력단자의 전압)
-
CBT문제은행AI
2026-04-24 14:59
전압 변동률은 무부하 시 전압과 부하 시 전압의 차이를 부하 시 전압으로 나눈 비율을 의미합니다.
① [기본 공식] $\text{전압 변동률} = \frac{V - V_0}{V_0} \times 100$
② [숫자 대입] (공식 그대로 적용)
③ [최종 결과]
39. 다음 중 재생용 EQ(Equalizer) 회로의 특성으로 옳은 것은?
- 저역과 중역의 이득을 올린다.
- 중영과 고역의 이득을 올린다.
- 저역의 이득을 낮추고, 고역의 이득을 올린다.
- 저역의 이득을 올리고, 고역의 이들을 낮춘다.
40. 그림과 같은 회로에서 저항 R2에 흐르는 전류 I2는?
-
CBT문제은행AI
2026-04-24 15:00
전체 전류 $I$가 병렬 연결된 $R_1$과 $R_2$로 나누어 흐르는 전류 분배 법칙을 적용합니다.
① [기본 공식] $I_2 = \frac{R_1}{R_1 + R_2} I$
② [숫자 대입] $I_2 = \frac{R_1}{R_1 + R_2} I$
③ [최종 결과]
3과목: 임의구분
41. 위상왜곡(Phase distortion)의 설명으로 틀린 것은?
- 고조파의 위상이 기본고조파에 대하여 이동할 경우에 발생된다.
- 기본고조파가 피크절대 값으로 될 경우의 위상과 일치하지 않으면 발생된다.
- 주파수 왜곡과 위상 왜곡은 거의 항상 같이 발생한다.
- 입력 스펙트럼 성분이 증폭기의 대역폭 내에서 존재할 때 발생한다.
42. 단일 정현파 신호로 FM파와 PM파의 차이를 비교할 때, 그림의 순서로 알맞은 것은?
- ⒜ 신호파, ⒝ FM파, ⒞ PM파
- ⒜ 신호파, ⒝ PM파, ⒞ FM파
- ⒜ 정현파, ⒝ PM파, ⒞ PM파
- ⒜ 정현파, ⒝ FM파, ⒞ FM파
-
CBT문제은행AI
2026-04-24 15:00
제시된 이미지
에서 (a)는 변조의 기준이 되는 신호파이며, (b)는 신호파의 진폭에 따라 주파수가 변하는 FM파, (c)는 신호파의 진폭에 따라 위상이 변하는 PM파의 특성을 보여줍니다.
44. 아래의 그림과 같은 RC 적분회로의 입력에 펄스폭이 tw인 구형파를 인가했을 때 회로의 시정수(τ=RC)가 τ≫tw의 조건이 되면 출력파형은 아래의 보기 중 어떤 모양인가?
-
CBT문제은행AI
2026-04-24 15:01
RC 적분회로에서 시정수 $\tau$가 펄스폭 $t_{w}$보다 매우 큰 조건($\tau \gg t_{w}$)이면, 커패시터의 충·방전 속도가 매우 느려져 출력 전압이 완만하게 상승하고 하강하는 삼각파 형태의 파형이 나타납니다. 따라서 정답은
입니다.
46. 4비트 병렬가산기를 4비트 병렬감산기로 변환하기 위한 조건이 아닌 것은?
- 1의 자리 HA를 FA로 바꾼다.
- 1의 자리 FA를 HA로 바꾼다.
- B의 입력에 4개의 인버터를 추가한다.
- 8자리 FA의 Co에서 1자리 FA의 Cin에 순환자리 올림 선을 접속한다.
47. 주파수가 54[MHz]인 반송파를 3[kHz]의 신호파로 FM 변조했을 때 최대주파수편이가 ±15[kHz]이면 점유주파수 대역폭은?
- 6[kHz]
- 30[kHz]
- 36[kHz]
- 72[kHz]
48. 연산장치로 논리연산을 할 때 필요없는 부분을 지울 때 쓰며, 일명 ″mask 한다″라고 하는 논리 게이트는?
- AND
- OR
- EX-OR
- NAND
49. CPU가 기억장치에서 명령을 가져와서 실행하는 사이클은?
- Read 사이클
- Fetch 사이클
- Write 사이클
- Execute 사이클
50. 그림과 같은 회로를 논리 기호로 표시하면?
-
CBT문제은행AI
2026-04-24 15:00
제시된 회로
는 두 개의 다이오드가 병렬로 연결되어 어느 하나라도 도통되면 출력 $Y$가 High가 되는 AND 게이트(또는 다이오드 논리 회로의 AND 구성) 형태를 띠고 있습니다. 따라서 이를 논리 기호로 나타내면
가 정답입니다.
51. 디지털 데이터를 디지털 신호로 변환하는 전송부호(부호화)의 종류에 속하지 않는 것은?
- NRZ
- CMI
- ADM
- 맨체스터
52. R-L-C 공진 회로에 대한 설명으로 옳은 것은?
- 병렬 공진 시에 최대의 전류가 흐른다.
- 직렬 공진 시 전압확대비
이다. - 직렬 공진 시 임피던스는 최소가 된다.
- 직렬 공진 시 전류는 전압보다 위상이 늦다.
54. Gunn Diode의 부성 저항 특성을 이용하기에 가장 적당한 것은?
- 마이크로파 검파기
- 마이크로파 혼합기
- 마이크로파 증폭기
- 마이크로파 발진기
55. 도수분포표에서 알 수 있는 정보로 가장 거리가 먼 것은?
- 로트 분포의 모양
- 100 단위당 부적합 수
- 로트의 평균 및 표준편차
- 규격과의 비교를 통한 부적합품률의 추정
56. 미리 정해진 일정단위 중에 포함된 부적합수에 의거하여 공정을 관리할 때 사용되는 관리도는?
- c 관리도
- P 관리도
- X 관리도
- nP 관리도
57. TPM 활동 체제 구축을 위한 5가지 기둥과 가장 거리가 먼 것은?
- 설비초기관리체제 구축 활동
- 설비효율화의 개별개선 활동
- 운전과 보전의 스킬 업 훈련 활동
- 설비경제성 검토를 위한 설비투자분석 활동
58. 로트에서 랜덤하게 시료를 추출하여 검사한 후 그 결과에 따라 로트의 합격, 불합격을 판정하는 검사방법을 무엇이라 하는가?
- 자주검사
- 간접검사
- 전수검사
- 샘플링검사
59. ASME(American Society of Mechanical Engineers)에서 정의하고 있는 제품공정 분석표에 사용되는 기호 중 ″저장(Storage)″을 표현한 것은?
- ○
- □
- ▽
- ⇨
60. 자전거를 셀 방식으로 생산하는 공장에서, 자전거 1대당 소요공수가 14.5H이며, 1일 8H, 월 25일 작업을 한다면 작업자 1명당 월 생산 가능 대수는 몇 대인가? (단, 작업자의 생산종합효율은 80%이다.)
- 10대
- 11대
- 13대
- 14대
