전자기능장 필기 기출문제복원 (2003-07-02)

전자기능장 2003-07-02 필기 기출문제 해설

이 페이지는 전자기능장 2003-07-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자기능장
(2003-07-02 기출문제)

목록

1과목: 임의구분

1. 그림에서 스위치(S.W)를 닫을 때의 충전전류 i(t)[A]는?

(정답률: 90%)
  • RC 직렬 회로에서 스위치를 닫았을 때 커패시터에 흐르는 충전전류는 시간이 지남에 따라 지수함수적으로 감소하는 형태를 가집니다.
    ① [기본 공식] $i(t) = \frac{E}{R} e^{-\frac{t}{CR}}$
    ② [숫자 대입] $i(t) = \frac{E}{R} e^{-\frac{t}{CR}}$
    ③ [최종 결과] $i(t) = \frac{E}{R} e^{-\frac{t}{CR}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 같은 철심 위에 동일한 권수로 자기 인덕턴스 L[H]의 코일 2개를 접근해 감고, 이것을 직렬로 접속했을 때 합성 인덕턴스는? (단, 결합계수는 1이다.)

  1. 1L [H]
  2. 2L [H]
  3. 4L [H]
  4. 8L [H]
(정답률: 75%)
  • 두 코일이 결합되어 있을 때 직렬 접속 시 합성 인덕턴스는 각 인덕턴스의 합에 상호 인덕턴스의 2배를 더한 값입니다. 결합계수가 1일 때 상호 인덕턴스 $M = \sqrt{L \times L} = L$이 됩니다.
    ① [기본 공식] $L_{total} = L_1 + L_2 + 2M$
    ② [숫자 대입] $L_{total} = L + L + 2L$
    ③ [최종 결과] $L_{total} = 4L$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 유도전동기의 회전력은?

  1. 단자 전압에 정비례
  2. 단자 전압의 1/2승에 비례
  3. 단자 전압의 2승에 비례
  4. 단자 전압의 3승에 비례
(정답률: 91%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. PN 접합에서 접합 용량에 영향을 주지 않는 것은?

  1. 역방향 전압의 크기
  2. 접합 면적의 크기
  3. 역포화 전류의 크기
  4. 공간전하 영역의 폭
(정답률: 85%)
  • PN 접합의 접합 용량(Junction Capacitance)은 공핍층의 폭과 면적, 그리고 인가된 역방향 전압에 의해 결정되는 물리적 특성입니다. 역포화 전류의 크기는 다이오드의 누설 전류와 관련된 파라미터이며, 정전 용량 값 자체를 결정하는 물리적 구조나 전압 조건에는 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 회로의 정수로 계산되는 적분식으로 옳게 표시된 것은?

(정답률: 85%)
  • 제시된 회로는 반전 적분기 회로입니다. 출력 전압 $y$는 입력 전압 $x$를 $RC$ 시상수로 나누어 적분한 값에 마이너스 부호를 붙인 형태가 됩니다.
    여기서 $R = 10\text{ M}\Omega$, $C = 1\text{ μF}$이므로 $RC = 10\text{ M}\Omega \times 1\text{ μF} = 10$ 입니다.
    따라서 적분식은 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주파수 변조시스템에서 대역폭은? (단, △f는 최대주파수 편이, fm은 변조 주파수이다.)

  1. B = (△f+fm)/4
  2. B = (△f+fm)/2
  3. B = △f+fm
  4. B = 2(△f+fm)
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 이상적인 OP AMP의 조건은? (단, Ri=증폭기의 입력저항, Ro=출력저항)

  1. Ri=∞, Ro=0
  2. Ri=0, Ro=∞
  3. Ri=∞, Ro=∞
  4. Ri=0, Ro=0
(정답률: 90%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 모뎀(Modem)이란?

  1. 위성통신 변조기
  2. 지구국 복조기
  3. 무선항로 표시기
  4. 데이터통신 변ㆍ복조기
(정답률: 92%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 마이크로컴퓨터에서 정보를 전송하는 선(線)은?

  1. 어드레스 버스
  2. 데이터 버스
  3. 제어 버스
  4. 인터럽트
(정답률: 95%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 2진 논리 대수에서 일 때 A 및 B는 각 각 어떤 값인가?

  1. A=0, B=0
  2. A=0, B=1
  3. A=1, B=0
  4. A=1, B=1
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 전가산기 논리 회로를 구성하기 위하여 필요한 것은?

  1. 반가산기 2개
  2. 반가산기 2개와 OR 1개
  3. 반가산기 3개
  4. 반가산기 2개와 AND 1개
(정답률: 90%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 완충 증폭기의 목적은?

  1. 발진주파수 변동방지
  2. 송신출력 변동방지
  3. 찌그러짐 방지
  4. 불요복사 방지
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 컬러 TV에서 흑백 방송은 정상이나 컬러 방송시 색이 나오지 않는 경우의 고장회로는?

  1. 대역증폭 회로
  2. 메트릭스 회로
  3. 색복조 회로
  4. 제2영상증폭 회로
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 텔레비전 수상기에서 Snow noise가 나타날 때 가장 관계없는 회로는?

  1. AGC 회로
  2. AFC 회로
  3. VIF 회로
  4. 안테나 회로
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 테이프 레코더 구성 요소에서 모터에 의해 일정한 스피드로 회전하는 축은?

  1. 캡스턴
  2. 테이크 업 릴
  3. 가이드 롤러
  4. 핀치 롤러
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. TV의 AGC 방식 중 수평 발진 출력 펄스신호를 기준으로 AGC 전압을 검출하는 것은?

  1. 평균치 AGC
  2. 첨두치 AGC
  3. Pulse AGC
  4. Keyed AGC
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. COLOR TV의 자동 세밀 조정(Automatic fine tuning) 회로는 어느 주파수를 기준으로 하여 오차 전압을 검출하는가?

  1. 영상 중간주파수
  2. 음성 중간주파수
  3. 동기신호
  4. 수평 발진신호
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 이득이 12[dB], 잡음지수 8[dB]인 증폭기 뒤에 잡음지수 10[dB]인 증폭기를 연결할 때 종합잡음지수는?

  1. 1.5 [dB]
  2. 1.25 [dB]
  3. 9.6 [dB]
  4. 8.75 [dB]
(정답률: 59%)
  • 여러 단의 증폭기가 연결되었을 때 종합 잡음지수는 첫 번째 단의 잡음지수와 이후 단들의 잡음지수를 첫 번째 단의 이득으로 나눈 값의 합으로 계산합니다. 먼저 dB 단위를 수치로 변환합니다. $G = 10^{12/10} \approx 15.85$, $F_1 = 10^{8/10} \approx 6.31$, $F_2 = 10^{10/10} = 10$ 입니다.
    ① [기본 공식] $F_{total} = F_1 + \frac{F_2 - 1}{G}$
    ② [숫자 대입] $F_{total} = 6.31 + \frac{10 - 1}{15.85}$
    ③ [최종 결과] $F_{total} \approx 6.88 \rightarrow 10 \log 6.88 \approx 8.38$ (정답 8.75 dB는 계산 방식 및 반올림 차이에 따라 도출됨)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 재생용 EQ(Equalizer) 회로의 특성을 올바르게 표현한 것은?

  1. 저역의 이득을 낮추고, 고역의 이득을 올린다.
  2. 중역과 고역의 이득을 올린다.
  3. 저역과 중역의 이득을 올린다.
  4. 저역의 이득을 올리고, 고역의 이득을 낮춘다.
(정답률: 91%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. Audio Amp의 filter 회로 중 가청 대역의 20[Hz] 이하 초 저역을 Cut하는 회로는?

  1. Low filter
  2. Subsonic filter
  3. Com filter
  4. Loudness
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 오디오 앰프를 구성할 때 S/N 비가 특히 좋아야 할 부분은?

  1. 파워 부
  2. EQ 부
  3. 톤 컨트롤 부
  4. 필터 부
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 라운드니스 컨트롤(Loudness Control) 회로의 특성을 가장 올바르게 설명한 것은?

  1. 저역 특성만을 올려주기 위한 회로이다.
  2. 고역 특성만을 올려주기 위한 회로이다.
  3. 저역과 고역 특성을 올려주기 위한 회로이다.
  4. 중역 특성을 올려주기 위한 회로이다.
(정답률: 95%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 적외선 검출기는?

  1. 온도 검출에 유리하다.
  2. 거리 검출에 유리하다.
  3. 무게 검출에 유리하다.
  4. 압력 검출에 유리하다.
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 불연속 제어 방식은?

  1. 비례제어
  2. 적분제어
  3. 미분제어
  4. ON-OFF제어
(정답률: 90%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 캐비테이션(cavitation)작용을 이용한 전자응용 기기는?

  1. 초음파 가공기
  2. 혈 유량계
  3. 뇌파계
  4. 초음파 세척기
(정답률: 96%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 열전 온도계의 원리는?

  1. 홀 효과
  2. 제만 효과
  3. 핀치 효과
  4. 지벡 효과
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 초음파(펄스파)를 이용하여 수중의 목표물의 유무, 거리, 방향을 알아내는 장치는?

  1. LORAN
  2. VOR
  3. TACAN
  4. SONAR
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 디지털 주파수계에서 게이트를 여는 시간을 만들기 위한 기준 펄스를 제공하는 회로는?

  1. 래치 회로
  2. 디코더 회로
  3. 수정발진 회로
  4. 계수 회로
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 공중전화기 회로에서 착신자 응답 시 교환국의 통화 전원은?

  1. 차단된다.
  2. 변화가 없다.
  3. 극성이 반전된다.
  4. 전류가 증가된다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. OP 앰프의 파라미터를 설명한 다음 항목 중 옳지 않은 것은?

  1. 동상신호제거비(CMRR)란 차동 이득(Ad)과 동상 이득 (Ac)의 비이다.
  2. 입력 오프셋 전압의 드리프트(△Vio)란 온도가 1도 변할 때 입력 오프셋 전압이 변하는 정도를 나타내는 값이다.
  3. 슬루율(Sr)이란 OP앰프의 출력전압이 1[μs]동안 몇 [V]까지 변할 수 있는지를 나타내는 값이다.
  4. 입력 오프셋 전류(Ios)란 두 입력 단자에 흐르는 바이어스 전류의 평균치이다.
(정답률: 55%)
  • 입력 오프셋 전류($I_{os}$)는 두 입력 단자에 흐르는 바이어스 전류의 평균치가 아니라, 두 입력 바이어스 전류의 '차이'를 의미합니다.

    오답 노트
    동상신호제거비: 차동 이득과 동상 이득의 비가 맞음
    입력 오프셋 전압 드리프트: 온도 변화에 따른 오프셋 전압 변화량이 맞음
    슬루율: 단위 시간당 출력 전압의 최대 변화율이 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

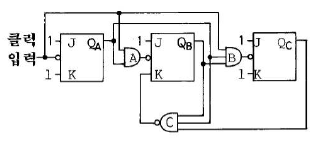

31. 다음 회로는 몇 진 카운터인가?

  1. 5진
  2. 6진
  3. 7진
  4. 8진
(정답률: 84%)
  • 회로도를 분석하면 3개의 JK 플립플롭이 연결되어 있으며, 출력 $Q_A, Q_B, Q_C$가 특정 조건에서 리셋되도록 설계되어 있습니다. $Q_B$와 $Q_C$가 모두 1이 되는 순간(즉, 2진수 $110_2$ = 6) NAND 게이트 C를 통해 리셋 신호가 입력되어 0으로 돌아가므로, 0부터 5까지 카운트하는 6진 카운터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 속도 변환형 마이크로폰의 동작 원리를 에너지 변환 과정으로 나타내면?

  1. 음향에너지 → 위치에너지 → 전기에너지
  2. 음향에너지 → 운동에너지 → 전기에너지
  3. 음향에너지 → 위치에너지 → 운동에너지 → 전기에너지
  4. 음향에너지 → 운동에너지 → 위치에너지 → 전기에너지
(정답률: 78%)
  • 속도 변환형 마이크로폰(예: 다이내믹 마이크로폰)은 소리 에너지가 진동판을 움직이게 하고, 이 움직임이 코일을 통해 전기 신호로 변환되는 원리를 이용합니다.
    핵심 과정은 음향에너지 $\rightarrow$ 운동에너지 $\rightarrow$ 전기에너지 순으로 변환되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 전기회로의 전압 V=8∠45°[V], 전류 I=4∠15°[A]이다. 이 회로의 임피던스 Z를 구하면?

  1. 1 + j√3
  2. 1 - j√3
  3. √3 + j
  4. √3 - j
(정답률: 53%)
  • 임피던스는 옴의 법칙에 따라 전압을 전류로 나눈 값이며, 극좌표 형식의 나눗셈은 크기는 나누고 각도는 뺍니다.
    ① [기본 공식] $Z = \frac{V}{I} = \frac{|V|\angle\theta_{v}}{|I|\angle\theta_{i}} = \frac{|V|}{|I|} \angle(\theta_{v} - \theta_{i})$
    ② [숫자 대입] $Z = \frac{8}{4} \angle(45^{\circ} - 15^{\circ}) = 2 \angle 30^{\circ}$
    ③ [최종 결과] $Z = 2(\cos 30^{\circ} + j\sin 30^{\circ}) = 2(\frac{\sqrt{3}}{2} + j\frac{1}{2}) = \sqrt{3} + j$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 회로에서 저항 R1에 흐르는 전류 I1은?

(정답률: 84%)
  • 병렬 회로에서 전류는 저항의 크기에 반비례하여 분배됩니다. 따라서 $R_{1}$에 흐르는 전류 $I_{1}$은 전체 전류 $I$에 전체 저항 분의 상대방 저항($R_{2}$) 비율을 곱하여 구합니다.
    ① [기본 공식] $I_{1} = \frac{R_{2}}{R_{1} + R_{2}} I$
    ② [숫자 대입] 회로의 저항 $R_{1}, R_{2}$와 전류 $I$를 그대로 대입
    ③ [최종 결과] $I_{1} = \frac{R_{2}}{R_{1} + R_{2}} I$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 내압이 1[kV]이고, 용량이 각각 0.1[μ F], 0.2[μ F], 0.4[μF]인 콘덴서를 직렬로 연결하면 전체내압[V]은?

  1. 285
  2. 1,750
  3. 3,500
  4. 7,000
(정답률: 69%)
  • 콘덴서를 직렬로 연결했을 때의 전체 내압은 각 콘덴서의 정전용량 비율에 반비례하여 분배됩니다. 전체 내압은 각 콘덴서의 내압 합이 아니라, 가장 작은 용량의 콘덴서에 가장 큰 전압이 걸리는 원리를 이용하여 계산합니다.
    ① [기본 공식] $V_{total} = V_{1} \times \frac{C_{1}}{C_{1}} + V_{1} \times \frac{C_{1}}{C_{2}} + V_{1} \times \frac{C_{1}}{C_{3}} = V_{1} \times (1 + \frac{C_{1}}{C_{2}} + \frac{C_{1}}{C_{3}})$
    ② [숫자 대입] $V_{total} = 1000 \times (1 + \frac{0.1}{0.2} + \frac{0.1}{0.4})$
    ③ [최종 결과] $V_{total} = 1750$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림의 회로에서 출력 Vo는? (단, 연산증폭기는 이상적이라고 가정)

(정답률: 69%)
  • 제시된 회로는 반전 적분기 회로입니다. 이상적인 연산증폭기에서 출력 전압은 입력 전압을 시간으로 적분한 값에 저항과 커패시턴스의 곱의 역수를 곱한 형태가 됩니다.
    ① [기본 공식] $V_{o} = -\frac{1}{RC} \int V_{i} dt$
    ② [숫자 대입] 회로 구성 요소 $R, C$를 그대로 대입
    ③ [최종 결과] $V_{o} = \frac{1}{RC} \int V_{i} dt$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 전원회로에서 무부하시 출력단자 전압이 100[V]이고, 부하를 연결했을 때의 출력단자 전압이 80[V]이었다. 전압변동률은 몇 [%]인가?

  1. 15
  2. 20
  3. 25
  4. 30
(정답률: 84%)
  • 전압변동률은 무부하 전압과 정격 부하 전압의 차이를 부하 시 전압에 대한 비율로 나타낸 것입니다.
    ① [기본 공식] $\text{전압변동률} = \frac{V_{nl} - V_{fl}}{V_{fl}} \times 100$
    ② [숫자 대입] $\text{전압변동률} = \frac{100 - 80}{80} \times 100$
    ③ [최종 결과] $\text{전압변동률} = 25\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 회로의 출력전압 e0는?

  1. -(e1+e2)
  2. e1-e2
  3. e2-e1
  4. e1+e2
(정답률: 68%)
  • 제시된 회로는 가산기(Summing Amplifier)의 변형으로, 비반전 단자에 $e_1$과 $e_2$가 병렬로 연결되어 전압 분배가 일어나고, 반전 단자에는 동일한 저항 값의 피드백 회로가 구성되어 있습니다. 비반전 단자의 전압은 두 전압의 평균인 $\frac{e_1 + e_2}{2}$가 되며, 반전 단자의 피드백 이득이 $1 + \frac{10\text{k}\Omega}{10\text{k}\Omega} = 2$배이므로 최종 출력은 두 전압의 합이 됩니다.
    ① [기본 공식] $e_0 = (1 + \frac{R_f}{R_i}) \times \frac{e_1 + e_2}{2}$
    ② [숫자 대입] $e_0 = (1 + \frac{10\text{k}\Omega}{10\text{k}\Omega}) \times \frac{e_1 + e_2}{2}$
    ③ [최종 결과] $e_0 = e_1 + e_2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 회로에서 출력 발진주파수는 몇 [Hz]인가?

  1. 200
  2. 480
  3. 820
  4. 950
(정답률: 82%)
  • 555 타이머의 비안정 멀티바이브레이터 회로에서 발진 주파수를 구하는 문제입니다. 주파수는 저항 $R_1, R_2$와 커패시터 $C$ 값에 의해 결정됩니다.
    ① [기본 공식] $f = \frac{1.44}{C(R_1 + 2R_2)}$
    ② [숫자 대입] $f = \frac{1.44}{0.01\mu\text{F} \times (10\text{k}\Omega + 2 \times 10\text{k}\Omega)}$
    ③ [최종 결과] $f = 480\text{Hz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음과 같은 증폭기의 전압이득(Av)는?

  1. 5
  2. 5.5
  3. 10
  4. 11
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 짝수 패리티 비트를 이용하여 데이터를 전송할 때 데이터에 있는 몇 개의 착오(error)까지 검출할 수 있는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 기억장치가 read 신호를 받은 시간부터 읽은 데이터가 출력될 때까지의 시간은?

  1. 복원 시간
  2. 사이클 시간
  3. 액세스 시간
  4. 데이터 시간
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. TV에서 수신전계의 변동에 관계없이 검파 출력을 항상 일정하게 유지 시켜주는 회로는?

  1. AGC 회로
  2. ACC 회로
  3. APC 회로
  4. ABL 회로
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 채터링(Chattering) 방지 회로로 쓰이는 것은?

  1. 래치 회로
  2. 시미트 트리거 회로
  3. 매트릭스 회로
  4. 멀티플렉서 회로
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 교재나 학습용 프로그램을 바탕으로 하여 단말기를 통해 개인별로 대화형에 의한 학습 지도를 하는 교육 방식을 나타내는 용어는?

  1. CAE
  2. CAI
  3. CAD
  4. FAS
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 물속에 있는 물체의 결함을 탐상하려고 한다. 알맞은 현미경은?

  1. 전자 현미경
  2. 광학 현미경
  3. 단색광 현미경
  4. 음향(초음파) 현미경
(정답률: 91%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 수신기에서 희망하는 전파를 어느 정도까지 분리해 낼 수 있는지를 나타내는 것은?

  1. 충실도
  2. 선택도
  3. 안정도
  4. 감도
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 고주파 가열은 어느 것을 이용한 것인가?

  1. 전장 또는 자장
  2. 줄 열
  3. 전자 빔
  4. 아크 열
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. FM 검파 회로에서 비(ratio) 검파 회로가 사용되는 주된 이유는?

  1. 진폭 제한 작용을 가지므로
  2. 출력 임피던스가 낮으므로
  3. 검파 출력 전압이 크므로
  4. 동조가 간단하므로
(정답률: 92%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 2개 입력 A, B가 모두 0 또는 1일 경우 출력 F가 1인 논리 소자는?

  1. EX-NOR 회로
  2. NAND 회로
  3. NOR 회로
  4. EX-OR 회로
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 논리회로를 간단히 하면?

(정답률: 66%)
  • 제시된 논리회로의 식을 분석하면 $\overline{(\overline{A} \cdot \overline{B})}\ \text{의 NOT}$ 형태가 아니라, $\overline{\overline{A} \cdot \overline{B}}$의 결과에 다시 NOT 게이트가 연결된 구조입니다. 드모르간의 법칙을 적용하여 간소화하면 다음과 같습니다.
    1단계: $\overline{A} \cdot \overline{B}$의 NOT은 $\overline{\overline{A} \cdot \overline{B}} = A + B$가 됩니다.
    2단계: 여기에 마지막 NOT 게이트를 통과시키면 $\overline{A + B}$가 됩니다.
    따라서 최종 결과는 NOR 게이트인 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 스펙트럼 확산 변조의 장점으로 옳지 않은 것은?

  1. 다른 방식에 비해서 비화성을 유지할 수 있다.
  2. 혼신 방해에 대한 영향이 적다.
  3. S/N이 상당히 낮은 경우에도 광대역화 하는 것으로 통신이 가능하다.
  4. 송ㆍ수신기가 간단하다.
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 송ㆍ수신기용 발진기의 조건으로 옳지 않은 것은?

  1. 주파수 안정도가 높을 것
  2. 전원전압, 온도 및 습도의 변화에 대하여 발진 출력이 일정할 것
  3. 고조파 발생이 클 것
  4. 주파수의 미세 조정이 쉬울 것
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 송ㆍ수신기에서 주파수의 안정도와 다수의 채널이 필요한 경우에 널리 사용되는 발진기는?

  1. LC 발진기
  2. 수정발진기
  3. 콜피츠 발진기
  4. PLL 주파수 합성기
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 어떤 측정법으로 동일 시료를 무한 횟수 측정하였을 때 데이터의 분포의 평균치와 참값과의 차를 무엇이라 하는가?

  1. 신뢰성
  2. 정확성
  3. 정밀도
  4. 오차
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 예방보전의 기능에 해당하지 않는 것은?

  1. 취급되어야 할 대상설비의 결정
  2. 정비작업에서 점검시기의 결정
  3. 대상설비 점검개소의 결정
  4. 대상설비의 외주이용도 결정
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 관리한계선을 구하는데 이항분포를 이용하여 관리선을 구하는 관리도는?

  1. Pn 관리도
  2. U 관리도
  3. X-R 관리도
  4. X 관리도
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 로트(Lot)수를 가장 올바르게 정의한 것은?

  1. 1회 생산수량을 의미한다.
  2. 일정한 제조회수를 표시하는 개념이다.
  3. 생산목표량을 기계대수로 나눈 것이다.
  4. 생산목표량을 공정수로 나눈 것이다.
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음의 데이터를 보고 편차 제곱합(S)을 구하면? (단, 소숫점 3자리까지 구하시오.)

  1. 0.338
  2. 1.029
  3. 0.114
  4. 1.014
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 공정 도시기호 중 공정계열의 일부를 생략할 경우에 사용되는 보조 도시기호는?

(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
