1과목: 기계가공법 및 안전관리(대략구분)
1. 테이블 이송나사의 피치가 6mm인 밀링머신으로 지름이 30mm인 가공물에 리드 200mm인 오른나사 헬리컬 홈을 깎으려고 할 때, 나선각은 약 몇 °(도)인가?
- 15°
- 20°
- 25°
- 35°
2. CNC공작기계에 사용되는 좌표계 중에서 절대 좌표계의 기준이 되며, 프로그램 원점과 동일한 지점에 위치하는 좌표계는?
- 기계 좌표계
- 상대 좌표계
- 측정 좌표계
- 공작물 좌표계
3. 측정자의 직선 또는 원호운동을 기계적으로 확대하여 그 움직임을 지침의 회전 변위로 변환시켜 눈금을 읽을 수 있는 측정기는?
- 만능 투영기
- 다이얼게이지
- 마이크로미터
- 3차원 측정기
4. 선반에서 3개의 조가 120° 간격으로 구성되어 있어 원형 가공물을 고정할 때 편리한척은?
- 단동 척
- 연동 척
- 콜릿 척
- 마그네틱 척
5. 전해연마 가공에 대한 설명으로 틀린 것은?
- 가공면에 방향성이 있다.
- 내부식성과 내마모성이 향상된다.
- 가공 표면에 변질층이 생기지 않는다.
- 복잡한 형상의 제품도 전해연마가 가능하다.
6. 주조경질 합금 중 상온에서 고속도강보다 경도가 낮고 고온에서는 경도가 높으며 단조나 열처리가 되지 않는 것은?
- 서밋(acermet)
- 세라믹(ceramic)
- 다이아몬드(diamond)
- 스텔라이트(stellite)
7. 다음 중 M10×1.5 탭을 가공하기 위한 드릴링 작업 기초구멍으로 적합한 것은?
- 6.5mm
- 7.5mm
- 8.5mm
- 9.5mm
9. 브로칭 작업에 대한 설명으로 틀린 것은?
- 대량생산에 적합하다.
- 기어의 전용 절삭법으로 정도가 높은 가공이다.
- 1회에 인방 또는 압입시켜 가공면을 완성한다.
- 일반적으로 가공물의 내면이나 외경에 필요한 형성가공을 할 수있다.
10. 센터리스 연삭의 특징으로 틀린 것은?
- 긴 축 재료의 연삭이 가능하다.
- 대형, 중량물의 연삭에 적합하다.
- 속이 빈 원통의 외면 연삭에 편리하다.
- 긴 홈이 있는 가공물의 연삭은 할 수 없다.
2과목: 기계제도(대략구분)
11. 다음 그림에 대한 설명으로 옳은 것은?
- 참고 치수로 기입한 곳이 2곳이 있다.
- 45° 모떼기의 크기는 4mm이다.
- 지름이 10mm인 구멍이 한 개 있다.
- □80은 한 변의 길이가 80mm인 정사각형이다.
-
CBT문제은행AI2026-04-24 15:11
도면
에서 $\square 80$ 표시는 한 변의 길이가 $80\text{mm}$인 정사각형임을 의미합니다.
오답 노트
참고 치수: $(30)$ 한 곳만 존재함
모떼기 크기: $C3$이므로 $3\text{mm}$임
구멍 개수: $4-\phi 10$이므로 지름 $10\text{mm}$인 구멍이 4개임
12. 면의 지시 기호에 대한 각 지시 기호의 위치에서 가공 방법을 표시하는 위치로 옳은 것은?
- a
- c
- d
- e
-
CBT문제은행AI
2026-04-24 15:11
면의 거칠기 지시 기호
에서 가공 방법(제거 가공 방법)을 표시하는 위치는 e입니다.
오답 노트
a: 중심선 평균거칠기
b: 다듬질 여유 기입
c: 줄무늬 방향 기호
d: 컷오프값
13. 그림과 같은 치수 기입법의 명칭은?
- 직렬 치수 기입법
- 누진 치수 기입법
- 좌표 치수 기입법
- 병렬 치수 기입법
-
CBT문제은행AI
2026-04-24 15:11
제시된 이미지
와 같이 한 곳의 기준점에서부터 각 치수를 누적하여 기입하는 방식은 누진 치수 기입법입니다.
오답 노트
직렬 치수 기입법: 치수를 직렬로 나란히 기입하는 방법
병렬 치수 기입법: 한 곳을 기준으로 각각의 치수를 기입하는 방법
좌표 치수 기입법: 구멍의 위치나 크기를 좌표값으로 표시하는 방법
14. 그림과 같이 키 홈, 구멍 등 해당부분 모양만을 도시하는 것으로 충분한 경우 사용하는 투상도로 투상 관계를 나타내기 위하여 주된 그림에 중심선, 기준선, 치수 보조선 등을 연결하여 나타내는 투상도는?
- 가상 투상도
- 요점 투상도
- 국부 투상도
- 회전 투상도
15. 기계부품을 조립하는데 있어서 치수공차와 기하공차의 호환성과 관련한 용어 설명 중 옳지 않은 것은?
- 최대 실체 조건(MMC)은 한계치수에서 최소구멍 지름과 최대 축 지름과 같이 몸체의 형제의 실체가 최대인 조건
- 최대 실체 가상 크기(MMVS)는 같은 몸체형체의 유도 형체에 대해 주어진 몸체 형체와 기하 공차의 최대 실체 크기의 집합적 효과에 의해서 만들어진 크기
- 최대 실체 요구사항(MMR)은 LMVS와 같은 본질적 특성(치수)에 대해 주어진 값을 가지고 있으며, 같은 형식과 완전한 형상의 기하학적 형체를 정의하는 몸체 형체에 대한 요구사항으로 실체의 내부에 비이상적 형체를 제한
- 상호 요구사항(RPR)은 최대 실체 요구사항(MMR) 또는 최소 실체 요구사항(LMR)에 부가함으로써 사용되는 몸체 형체에 대한 부가적 요구사항
16. 다음 중 스퍼 기어의 도시법으로 옳은 것은?
- 잇봉우리원은 가는 실선으로 그린다.
- 잇봉우리원은 굵은 실선으로 그린다.
- 이골원은 가는 1점 쇄선으로 그린다.
- 이골원은 가는 2점 쇄선으로 그린다.
17. 기계제도에서 사용되는 재료기호 SM20C의 의미는?
- 기계 구조용 탄소 강재
- 합금 공구강 강재
- 일반 구조용 압연 강재
- 탄소 공구강 강재
18. 투상법을 나타내는 기호 중 제 3각법을 의미하는 기호는?
-
CBT문제은행AI
2026-04-24 15:11
제 3각법은 눈 $\rightarrow$ 투상면 $\rightarrow$ 물체의 순서로 배치되는 투상법입니다. 따라서 해당 원리를 나타내는 기호인
가 정답입니다.
19. 제 3각법에 의한 그림과 같은 정투상도의 입체도로 가장 적합한 것은?
를 분석했을 때, 이에 부합하는 입체도는
입니다.
22. 공기 저장탱크의 크기를 결정하는데 있어서 고려해야 할 사항이 아닌 것은?
- 시간당 스위칭 횟수
- 공기 압축기의 압력비
- 공기 압축기의 공기 체적
- 공기에 포함된 수분의 함량
23. 유압밸브 3위치 밸브에서 중립위치에서의 유로형식이 아닌 것은?
- 오픈 센터
- 탠덤 센터
- 탱크 오픈 센터
- 세미 오픈 센터
24. “압력수두+위치수두+속도수두=일정”의 식과 가장 관계가 깊은 것은?
- 연속 법칙
- 파스칼 원리
- 베르누이 정리
- 보일-샤를의 법칙
26. 방향제어밸브의 연결도(포트)에 “P"라는 문자가 적혀있다면 여기에 연결해야 하는 배관은?
- 소음기로 배기되는 배관
- 실린더와 연결되는 배관
- 공기탱크와 연결되는 배관
- 제어라인과 연결되는 배관
27. 고압의 유압유를 저장하는 용기로 필요에 따라 유압시스템에 유압유를 공급하거나 회로내의 밸브를 갑자기 폐쇄할 때 발생되는 서지 압력을 방지할 목적으로 사용되는 유압기기의 기호는?
-
CBT문제은행AI
2026-04-24 15:11
유압유를 저장하여 필요 시 공급하고, 밸브 급폐쇄 시 발생하는 서지 압력(충격 압력)을 흡수하여 시스템을 보호하는 장치는 어큐뮬레이터입니다. 따라서 정답은
입니다.
28. 다음 중 유압장치의 압력이 상승하지 않을 때의 대처 행동이 아닌 것은?
- 언로드 회로를 점검한다.
- 유압 배관이 도면대로 되어 있는지 검사한다.
- 펌프로부터 기름이 토출되고 있는지 검사한다.
- 펌프의 운전속도를 규정속도 이상으로 가동한다.
30. 공기압 모터의 특징으로 틀린 것은?
- 회전수, 토크를 자유로이 조절할 수 있다.
- 폭발의 위험이 있는 곳에서도 사용할 수 있다.
- 에너지 변환효율이 낮고 공기의 압축성으로 제어성이 좋지 않다.
- 부하에 의해 회전수 변동이 적어 일정 회전수를 정밀하게 유지하기 쉽다.
3과목: 메카트로닉스 일반(대략구분)
33. 선반을 이용하여 지름 40mm의 환붕을 1500rpm의 회전수로 가공할 때 절삭속도는 약 얼마인가?
- 117.7m/min
- 125.6m/min
- 188.5m/min
- 214.5m/min
35. 다음 중 사람의 팔과 가장 비슷하게 움직일 수 있는 로봇은?
- PTP 로봇
- 직교 좌표 로봇
- 수직 다관절 로봇
- 수평 다관절 로봇
36. 생산과 관련되는 모든 정보를 컴퓨터 네트워크 및 데이터 베이스를 이용하여 통합적으로 제어관리 함으로써 생산 활동의 최적화를 도모하는 시스템은?
- CIM
- FMC
- FMS
- LCA
37. 다음 설명의 로봇 제어 방식은?
- 서보제어
- 원호보간
- 직선보간
- 포인트 투 포인트
의 설명과 같이 직각좌표상에서 두 축을 동시에 제어하여 이동 궤적이 원이 되도록 제어하는 방식은 원호보간입니다.

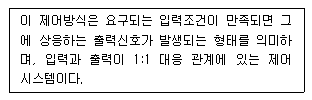

38. 아래에서 설명하는 제어 시스템은?
- 메모리 제어
- 시퀸스 제어
- 파일럿 제어
- 프로그램 제어
-
CBT문제은행AI
2026-04-24 15:11
제시된 이미지
의 내용처럼 요구되는 입력 조건이 만족될 때 그에 상응하는 출력 신호가 발생하며, 입출력이 $1:1$ 대응 관계에 있는 제어 시스템은 파일럿 제어입니다.
39. 공장 내의 생산현장에서 사람이 없이 무인으로 생산물을 운반하는 무인운반차의 약어로 옳은 것은?
- AGV
- CIM
- FMS
- MAP
40. 전압, 전류, 주파수, 회전속도 등 기계적 또는 전기적인 양을 제어량으로 하는 제어로 응답속도가 대단히 빠른 것은?
- 서보 기구
- 자동 조정
- 시퀸스 제어
- 프로세서 제어
41. 다음 중 릴레이 시퀸스도를 직접 표시할 수 있는 PLC 프로그램 언어는?
- IL(Instrution List)
- LD(Ladder Diagram)
- ST(Structured Text)
- FBD(Function Block Diagram)
43. 제어 시스템의 분류 방법 중 제어 정보 표시 형태에 의한 분류 방법으로 짝지어진 것은?
- 논리 제어, 디지털 제어
- 아날로그 제어, 2진 제어
- 시퀀스 제어, 피드백 제어
- 메모리 제어, 파일럿 제어
44. 다음 중 저투자성 자동화(LCA)에 대한 설명으로 가장 거리가 먼 것은?
- 꼭 필요한 기능만을 자동화 한다.
- 간단한 원리를 적용하고 스스로 자동화 장치를 설계한다.
- 사용하고 있는 장비를 사용하기보다는 새로운 장비를 구매한다.
- 외부업체보다는 회사 내에서 우선 자체적으로 자동화시스템을 구축하도록 한다.
45. 다음 중 피드백제어에서 꼭 있어야 할 장치는?
- 출력을 확대하는 장치
- 안전도를 측정하는 장치
- 응답속도를 빠르게 하는 장치
- 입력과 출력을 비교하는 장치
46. 피드백 제어계의 특징으로 틀린 것은?
- 제어계가 다소 복잡해진다.
- 제어계의 특성이 나빠진다.
- 목표값을 정확히 달성할 수 있다.
- 외부 조건의 변화에 대한 영향을 줄일 수 있다.
47. 회로의 종류 중 외부신호접점이 닫혀있는 동안 타이머가 접점의 개폐를 반복하는 장치에 이용되는 회로는?
- 인터록 회로
- 플리커 회로
- 펄스 발생회로
- 플립플롭 회로
49. 논리식 F=(A ㆍ B + C) ㆍ A를 간단히 변환한 것은?
- A + B + C
- A ㆍ B ㆍ C
- A ㆍ (B + C)
- (A + B) ㆍ C
52. 다음 접점 기호의 명칭은?
- 기계적 접점
- 한시 동작 접점
- 조작 스위치 잔류 접점
- 수동 조작 자동 복귀 접점
의 접점 기호는 상단에 뱃머리 모양의 표시가 있는 것이 특징이며, 이는 조작 스위치 잔류 접점을 의미합니다.
54. 전자 계전기 코일에 직렬 또는 병렬로 정류기를 접속시켜 그 순방향과 역방향의 저항특성을 이용해서 코일에 가해지는 정, 부극성에 따라 전자 계전기가 동작 또는 부동작되는 회로를 유극회로라 한다. 이때 일반적으로 사용되는 반도체 소자는?
- 저항
- 다이오드
- 트랜지스터
- 포토 트랜지스터
55. 전자접촉기 여자상태에서의 이상음에 관한 설명으로 틀린 것은?
- 조작 회로의 전압이 너무 높으면 흡인력 과다에 따른 울림 현상이 발생할 수 있다.
- 전자접촉기 여자상태에서 이상음이 발생하는 현상이 있는데 이를 코일의 울림 현상이라고 한다.
- 전자석이 사이에 배선 찌꺼기나 진예가 흔입한 경우 전자석이 밀착하지 않고 울림이 발생할 수 있다.
- 전자석 흡인력의 맥동을 방지하기 위해서 세이딩 코일이 설치되어 있는데 이 코일이 단선되면 울림현상이 발생할 수 있다.
56. 다음 그림에서 스위치 PBS1을 동작시키면 R-a 접점의 동작은?
- 단선
- 단락상태
- 개로(열림)
- 폐로(닫힘)
-
CBT문제은행AI
2026-04-28 05:54
스위치 $PBS_1$을 누르면 릴레이 $R$에 전류가 흘러 여자(작동)됩니다. 이때 릴레이의 a접점인 $R-a$는 평상시 열려 있다가 릴레이가 작동하면 닫히는 성질을 가지므로 폐로(닫힘) 상태가 됩니다.

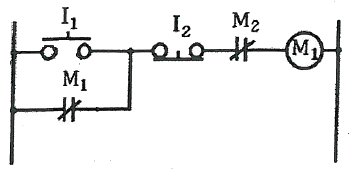

57. 다음 그림으로 니모닉 표현 방식의 프로그램을 표현한 것으로 틀린 것은?
- Start I1
- AND M2
- OR NOT M1
- AND NOT I2

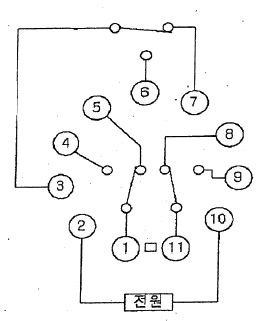

58. 아래 그림은 11핀의 전자계전기의 핀의 배치도이다. 다음 중 a접점과 b접점의 수를 바르게 표기한 것은?
- 1a3b
- 2a3b
- 3a3b
- 4a3b
① [기본 공식]
$$\tan \theta = \frac{\pi d}{L}$$
② [숫자 대입]
$$\tan \theta = \frac{3.14 \times 30}{200}$$
③ [최종 결과]
$$\theta = 25^{\circ}$$
