1과목: 전기전자공학(대략구분)
1. 발진회로에서 주파수 체배기의 역할은?
- 주파수를 정수배로 낮춤
- 주파수를 정수배로 높임
- 신호의 왜곡을 제거
- 신호의 잡음을 제거
5. 아래 그림과 같은 V-I 특성을 나타내는 스위칭 소자는?
- SCR
- DIAC
- 터널 Diode
- UJT
-
CBT문제은행AI2026-04-24 15:33
제시된
그래프는 양방향으로 동작하며, 특정 전압($V_{BO}$) 이상이 되었을 때 급격히 전류가 흐르는 항복 특성을 보입니다. 이는 양방향 트리거 다이오드인 DIAC의 전형적인 V-I 특성 곡선입니다.
6. 도체에 전류 i가 흐를 때 도체 주위의 한점 P에 생기는 자장의 세기는 도전 전류의 각 미소 부분에 생기는 자장의 세기의 합이라는 법칙은?
- 시타인 메쯔의 법칙
- 렌츠의 법칙
- 비오-사바르의 법칙
- 주회 적분의 법칙
7. 최대주파수 편이 △fc가 65[㎑], 변조 신호주파수 fs가 6.5[㎑]이면 변조지수 mf는 얼마인가?
- 0.1
- 10
- 65
- 100
8. 그림과 같은 회로에 100[V] 전압을 가하면 축적되는 전하가 250[μC]였다. C의 정전용량은 몇 [㎌]인가?
- 1[μF]
- 2[μF]
- 3[μF]
- 4[μF]
-
CBT문제은행AI
2026-04-24 15:34
전하량 $Q = CV$ 공식을 이용합니다. 직렬 연결된 콘덴서들의 전하량은 모두 동일하므로, 전체 전하량 $250\mu\text{C}$이 각 부분에 동일하게 축적됩니다.
에서 $5\mu\text{F}$ 콘덴서에 걸리는 전압 $V_{1}$을 먼저 구하고, 나머지 전압 $V_{2}$를 통해 병렬 합성 용량 $C_{t}$를 구한 뒤 $C$를 산출합니다.
① [기본 공식] $V_{1} = \frac{Q}{C_{1}}, \quad C_{t} = \frac{Q}{V - V_{1}}, \quad C = C_{t} - 2$
② [숫자 대입] $V_{1} = \frac{250 \times 10^{-6}}{5 \times 10^{-6}} = 50, \quad C_{t} = \frac{250 \times 10^{-6}}{100 - 50} = 5 \times 10^{-6}, \quad C = 5 - 2$
③ [최종 결과] $C = 3\mu\text{F}$
9. 다음 회로에서 합성 인덕턴스는?
- L1+L2+2M
- L1+L2-2M
- L1÷L2÷2M
- L1×L2×2M
-
CBT문제은행AI
2026-04-24 15:34
두 코일이 직렬로 연결될 때 합성 인덕턴스는 각 자기 인덕턴스의 합에 상호 인덕턴스의 2배를 더하거나 뺍니다.
에서 오른나사의 법칙을 적용하면 두 코일에 흐르는 전류에 의해 생성되는 자속의 방향이 서로 반대(차동 결합)가 되어 상쇄되므로 $2M$을 빼주어야 합니다.
10. 같은 전지 n개를 병렬로 연결할 시 사용할 수 있는 전력이 최대일 때, 부하저항은 전지 1개 내부저항의 몇 배인가?
- 1
- 1/n
- n
- n2
11. T 플립플롭의 설명으로 틀린 것은?
- 클럭 펄스가 가해질 때마다 출력상태가 반전한다.
- 출력파형의 주파수는 입력주파수의 1/2이 되기 때문에 1/2 분주회로 및 계수회로에 사용된다.
- JK플립플롭의 두 입력을 묶어서 하나의 입력으로 만든 것이다.
- 어떤 데이터의 일시적인 보존이나 디지털신호의 지연작용 등의 목적으로 사용되는 회로이다.
12. 다음 회로가 콜피츠 발진회로인 경우 각 임피던스의 소자를 알맞게 선택한 것은?
- Z1 : C1, Z2 : C2, Z3 : C3
- Z1 : C1, Z2 : C2, Z3 : L
- Z1 : L1, Z2 : L2, Z3 : C
- Z1 : L1, Z2 : L2, Z3 : L3
-
CBT문제은행AI
2026-04-24 15:33
콜피츠 발진회로는 귀환 회로에 두 개의 커패시터($C$)를 직렬로 연결하고 인덕터($L$)와 병렬로 구성하여 공진 회로를 만드는 것이 특징입니다. 따라서 $\text{Z}_1$과 $\text{Z}_2$는 $\text{C}_1, \text{C}_2$가 되고, $\text{Z}_3$는 $\text{L}$이 되어야 합니다.
13. Vc=30cos ω˛t[V]의 반송파를 Vs=10cospt[V]의 신호파로 진폭변조했을 때, 변조도는 약 몇 [%]인가?
- 25
- 33.3
- 50
- 300
2과목: 전자계산기일반(대략구분)
16. 마이크로프로세서의 발달로 중앙처리장치와 주기억장치의 속도 차이가 커지고 있다. 이를 해소하기 위해 사용하며, 특히 그래픽 처리시 속도를 높이는 결정적인 역할을 하기도 하는 메모리이다. 주기억장치보다 속도가 5~10배 빠르며, 소용량인 메모리를 무엇이라 하는가?
- 주기억장치
- 보조기억장치
- 롬
- 캐시기억장치
17. 입력되는 자료를 일정기간, 일정량을 저장한 다음 한꺼번에 처리하는 방식은?
- 온라인 방식
- 오프라인 방식
- 배치 처리 방식
- 실시간 처리 방식
19. 컴퓨터에서 2kbyte의 크기를 정확히 나타낸 것으로 옳은 것은?
- 512byte
- 1024byte
- 2048byte
- 4096byte
20. 다음 그림의 연산 결과를 올바르게 나타낸 것은?
- 11000001
- 00111110
- 00111111
- 10000011
-
CBT문제은행AI
2026-04-28 05:59
제시된 이미지
의 연산기는 Complement(보수) 연산을 수행합니다. 2진수 $11000001$의 1의 보수는 각 비트를 반전(0은 1로, 1은 0으로)시키면 됩니다.
① [기본 원리] 1의 보수 = 모든 비트 반전
② [숫자 대입] $11000001 \rightarrow 00111110$
③ [최종 결과] $00111110$
21. 잘못된 정보를 패리티체크에 의해 착오를 검출하고, 이를 교정할 수 있는 코드는?
- 아스키 코드
- 해밍 코드
- 그레이 코드
- EBCDIC
22. 중앙처리장치를 크게 두 부분으로 분류하면?
- 연산장치와 기억장치
- 제어장치와 기억장치
- 연산장치와 논리장치
- 연산장치와 제어장치
23. 전자계산기에서의 알고리즘(algorithm)의 설명으로 가장 올바른 것은?
- 순서도의 작성 과정
- 문제 원인을 파악하는 일
- 프로그램의 작성과 오류 수정
- 문제를 해결하기 위해 차례로 나열한 풀이 과정
24. 주기억장치의 일부분으로서 서브루틴을 호출할 경우 복귀할 주소를 기억하는 것으로, 후입선출(LIFO)의 형식을 사용하는 것은?
- SKIP
- STACK
- BRANCH
- PROTOCOL
25. 마이크로프로세서의 CPU 모듈 동작 순서를 바르게 나열한 것은?
- 명령어 인출→데이터 인출→명령어 해석→데이터처리
- 데이터 인출→명령어 인출→명령어 해석→데이터처리
- 명령어 인출→명령어 해석→데이터 인출→데이터처리
- 데이터처리→데이터 인출→명령어 해석→명령어 인출
27. 다음 중 순서도를 작성하는 방법으로 옳지 않은 것은?
- 처리순서의 방향은 위에서 아래로, 오른쪽에서 왼쪽 화살표로 표시한다.
- 국제 표준화 기구에서 정한 표준 규격을 사용한다.
- 처리과정을 간단 명료하게 표시한다.
- 순서도가 길거나 복잡할 경우 기능별로 분할한 후 연결 기호를 사용하여 연결한다.
28. 다음 특수 반도체 소자의 기호 명칭은?
- 다이액(DIAC)
- 트랜지스터(TR)
- 트라이액(TRIAC)
- 단일 접합 트랜지스터(UJT)
는 단일 접합 트랜지스터(UJT)의 회로 기호입니다. 일반적인 트랜지스터(TR)와 혼동하지 않도록 주의해야 합니다.
30. 전자제도에서 장치와 장치 사이의 접속 상태나 기능을 알아보기 쉽게 하기 위해 도면에 기호나 실제의 모양을 배치하고, 이들 사이를 연결한 도면을 무엇이라고 하는가?
- 접속도
- 부품 배치도
- 패턴도
- 블록 다이어그램
3과목: 전자제도(CAD) 이론(대략구분)
31. 인쇄회로기관(PCB) 설계용 CAD에서 일반적인 배선 알고리즘이 아닌 것은?
- 스트립 접속법
- 고속 라인법
- 기하학적 탐사법
- 인공지능 탐사법
32. 한쪽 방향으로만 전류를 통과시켜 교류를 직류로 바꾸는 소자는?
- 다이오드
- 트랜지스터
- 전해 콘덴서
- 전기장 효과 트랜지스터
33. 전자부품 기호 중 실리콘 제어 정류소자(SCR)의 기호는?
입니다.
34. 노이즈 대책용으로 사용될 콘덴서의 구비 조건과 거리가 먼 것은?
- 내압이 낮을 것
- 절연 저항이 클 것
- 주파수 특성이 양호할 것
- 자기공진 주파수가 높은 주파수 대역일 것
36. 다음의 기판 재질 중에서 내열성이 좋고, 다층 기판 제작에 용이하며, 플렉시블(Flexible : 휨이나 절곡)한 기판 제작에 많이 사용되는 것은?
- 페놀(Phenol) 수지
- 에폭지(Epoxy) 수지
- 폴리이미드 필름
- 테프론(Teflon)
37. 도면작성 후 PCB Artwork 또는 시뮬레이션을 하기 위해 부품 간의 연결 정보를 가지고 있는 데이터 파일이 생성되는데, 이 파일의 명칭은?
- Netlist
- Library
- Compoment
- Symbol
38. PCB 도면을 그래픽 출력장치로 인쇄할 경우 프린트 기판에 천공할 hole 크기 및 수량의 정보를 나타내는 것은?
- compoment side pattern
- drill data
- solder side pattern
- solder mask
39. 전기 신호의 중계, 제어 등을 행하는 기구 부품(electro-mechanical component)이 아닌 것은?
- 커넥터
- 소켓
- 스위치
- 다이오드
40. CAD 시스템에서 사용되는 좌표 중 거리와 각도로 위치를 나타내는 좌표계는?
- 절대 좌표계
- 상대 좌표계
- 극 좌표계
- 사용자 좌표계
41. CAD는 Computer Alded Design의 앞 글자 C.A.D를 따서 CAD라고 부른다. 이중 전자회로 설계 프로그램(Electric CAD)은 대부분 기존의 전기, 전자 정보를 갖고 있는 ( )를(을) 불러들여 전자회로 설계를 구성하게 된다. ( )안의 내용으로 옳은 것은?
- Library
- Though
- Refresh
- Locked

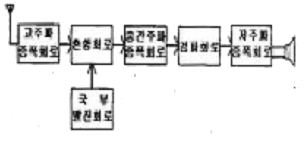

43. 다음 그림과 같이 표현하는 도면 표시 방법은?
- 회로도
- 계통도
- 배선도
- 접속도
와 같이 시스템의 전체적인 흐름과 구성 요소 간의 관계를 단순화하여 블록 형태로 표현하는 방법은 계통도입니다.
44. 그림이나 사진 등 화상 데이터를 입력하는 장치이며, 마이크로 컴퓨터 CAD에서는 손으로 그린 스케치 도면이나, 입력 또는 데이터의 호환성이 없는 시스템 사이에서 데이터의 교환 등에 사용되는 컴퓨터 입력장치는?
- 디지타이저
- 키보드
- 마우스
- 이미지 스캐너
46. 전자기기를 구성하는 부품은 그 기능적인 역할에 따라 수동 부품과 능동 부품으로 구분된다. 다음 중 능동 부품에 속하는 것은?
- 트랜지스터
- 저항기
- 유도기
- 용량기
47. 제도 용지에서 A3 용지의 규격으로 옳은 것은? (단, 단위는 mm)
- 210×297
- 297×420
- 420×594
- 594×841
48. 물체의 실체 길이와 도면에서 축소 또는 확대하여 그리는 길이의 비율을 척도라 하는데 실물보다 작게 그리는 척도는?
- 축척
- 실척
- 배척
- NS
49. PCB의 설계시 고주파 부품 및 노이즈에 대한 대책 방법으로 옳은 것은?
- 아날로그와 디지털 회로는 어스 라인을 통합한다.
- 부품을 세워 사용한다.
- 고주파 부품을 일반회로와 혼합하여 설계한다.
- 가급적 표면 실장형 부품(SMO)을 사용한다.
50. 트랜지스터에 2SC1815Y라고 씌어 있을 때 C가 의미하는 것은?
- PNP형 고주파용
- PNP형 저주파용
- NPN형 고주파용
- NPN형 저주파용
51. 다음 중 CAD용 컴퓨터의 데이터 버퍼에 대한 설명으로 옳은 것은?
- 출력작업이 이루어지는 동안에도 다른 작업을 행할 수 있다.
- 주변장치와 B BIT 병렬 데이터 통신을 하기 위한 인터페이스다.
- 사용자 정의 형상을 컴퓨터가 이해할 수 있는 수치로 나타낸다.
- 36핀 커넥터로 되어 있다.
52. 일반적으로 회로도를 설계할 때 고려해야 할 사항으로 거리가 먼 것은?
- 신호의 흐름은 도면의 왼쪽에서 오른쪽으로, 위에서 아래로 그린다.
- 주회로와 보조회로가 있는 경우에는 주회로를 중심으로 그린다.
- 수동 소자를 중심으로 그리고, 능동 소자는 회로의 외곽에 그린다.
- 대각선과 곡선은 가급적 피한다.
55. 전자ㆍ통신용 기기의 부품 배치도를 그릴 때 고려하여야 할 사항 중 옳지 않은 것은?
- IC의 경우 1번 핀의 위치를 반드시 표시한다.
- PCB 기판의 점퍼선은 절대로 표시하지 않는다.
- 부품 상호간의 신호가 유도되지 않도록 한다.
- 부품의 종류, 기호, 용량, 핀의 위치, 극성 등을 표시하여야 한다.
56. 인쇄회로기판(PCB)를 사용하여 전자기기를 제작하였을 때 얻어지는 일반적인 특징 설명 중 옳지 않은 것은?
- 대량 생산의 효과가 높다.
- 제품의 균일성과 신뢰성이 높다.
- 회로의 특성이 안정화된다.
- 오배선의 우려가 많다.
58. 인쇄회로기판(PCB)에서 부품의 단자 또는 도체 상호간을 접속하기 위해 구멍(Hole)의 주위에 만든 특정한 도체 부분이 납땜이 될 수 있도록 처리하는 것은?
- 실크스크린
- Drill(구멍 가공)
- 패턴
- 납 마스크
