1과목: 전기전자공학

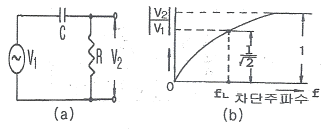

2. 그림(a)의 회로에서 출력전압 V2와 입력전압 V1과의 비와 주파수의 관계를 조사하면 그림(b)와 같을 경우에 저역차단주파수 fL은?
-
CBT문제은행AI2026-04-24 15:37
RC 직렬 회로에서 전압 이득이 $\frac{1}{\sqrt{2}}$ (약 $-3\text{dB}$)가 되는 지점이 저역차단주파수입니다.
① [기본 공식]
$$f_{L} = \frac{1}{2\pi RC}$$
② [숫자 대입]
$$f_{L} = \frac{1}{2\pi RC}$$
③ [최종 결과]
$$\text{
}$$
4. 단측파대(single side band) 통신에 사용되는 변조 회로는?
- 컬렉터 변조회로
- 베이스 변조회로
- 주파수 변조회로
- 링 변조회로
5. 평활회로에서 리플률을 줄이는 방법은?
- R과 C를 작게 한다.
- R과 C를 크게 한다.
- R을 크게, C를 작게 한다.
- R을 적게, C를 크게 한다.
6. 실리콘 제어 정류기(SCR)의 게이트는 어떤 형의 반도체인가?
- N형 반도체
- P형 반도체
- PN형 반도체
- NP형 반도체
7. 다음 회로의 설명 중 틀린 것은?
- 음 클램프 회로이다.
- 입력 펄스의 파형이 상승 시 다이오드가 동작한다.
- C가 충전되는 동안 저항(R)값은 무한대이다.
- 입력 펄스 파형이 하강 시 C가 충전된다.
-
CBT문제은행AI
2026-04-24 15:37
제시된 회로
는 출력 파형을 $0\text{V}$이하로 유지시키는 음 클램프 회로입니다. 다이오드가 순방향 바이어스되는 입력 펄스의 상승 시에 콘덴서 $C$가 충전되며, 하강 시에는 다이오드가 역바이어스되어 $C$에 충전된 전압이 유지됩니다.
8. 슈미트 트리거(schmitt trigger) 회로는?
- 톱니파 발생회로
- 계단파 발생회로
- 구형파 발생회로
- 삼각파 발생회로
9. 베이스 접지 시 전류증폭률이 0.89인 트랜지스터를 이미터 접지회로에 사용할 때 전류증폭률은?
- 8.1
- 6.9
- 0.99
- 0.89
10. 전계 효과 트랜지스터(FET)에 대한 설명으로 틀린 것은?
- BJT보다 잡음특성이 양호하다.
- 소수 반송자에 의한 전류 제어형이다.
- 접합형의 입력저항은 MOS형보다 낮다.
- BJT보다 온도 변화에 따른 안정성이높다.
11. 회로의 전원 VS가 최대 전력을 전달하기 위한 부하 저항 RL의 값은?
- 25[Ω]
- 50[Ω]
- 75[Ω]
- 100[Ω]
12. 쌍안정 멀티바이브레이터에 관한 설명으로 틀린 것은?
- 부궤환을 하는 2단 비동조 증폭회로로 구성된다.
- 능동소자로 트랜지스터나 IC가 주로 이용된다.
- 플립플롭회로도 일종의 쌍안정 멀티바이브레이터이다.
- 입력 트리거 펄스 2개마다 1개의 출력펄스가 얻어지는 회로이다.
14. PLL회로에서 전압의 변화를 주파수로 변화하는 회로를 무엇이라 하는가?
- 공진 회로
- 신시사이저 회로
- 슈미트 트리거 회로
- 전압제어 발진기(VCO)
15. 전압 증폭도가 30[dB]와 50[dB]인 증폭기를 직렬로 연결시켰을 때 종합이득은?
- 20
- 80
- 1500
- 10000
2과목: 전자계산기일반
16. 이상적인 다이오드를 사용하여 그림에 나타낸 기능을 수행할 수 있는 클램프회로를 만들 수 있는 것은? (단, Vi = 입력파형, V0 = 출력파형이다.)
-
CBT문제은행AI
2026-04-24 15:38
입력 파형 $V_i$를 출력 파형 $V_o$로 변환하는 클램프 회로는 입력 신호의 DC 레벨을 이동시키는 회로입니다. 제시된 파형의 특성을 구현하기 위해서는
구성의 회로가 필요합니다.
와 같은 기능을 갖는 논리식은?18. 반도체 기반 저장장치가 아닌 것은?
- Solid State Drive
- MicroSD
- Floppy Disk
- Compact Flash
19. ALU(Arithmetic and Logical Unit)의 기능은?
- 산술연산 및 논리연산
- 데이터의 기억
- 명령 내용의 해석 및 실행
- 연산 결과의 기억될 주소 산출
20. 데이터를 스택에 일시 저장하거나 스택으로부터 데이터를 불러내는 명령은?
- STORE/LOAD
- ENQUEUE/DEQUEUE
- PUSH/POP
- INPUT/OUTPUT
21. 2n개의 입력 중에 선택 입력 n개를 입력하여 하나의 정보를 출력하는 조합회로는?
- 디코더
- 인코더
- 멀티플렉서
- 디멀티플렉서
22. 2진수 10111을 그레이 코드(Gray Code)로 변환하면 그 결과는?
- 11101
- 11110
- 11100
- 10110
23. 어셈블리어(Assembly Language)의 설명 중 틀린 것은?
- 기호 언어(Symbolic Language)라고도 한다.
- 번역프로그램으로 컴파일러(Compiler)를 사용한다.
- 기종 간에 호환성이 적어 전문가들만 주로 사용한다.
- 기계어를 단순히 기호화한 기계 중심 언어이다.
25. R/W, Reset, INT와 같은 신호는 마이크로컴퓨터의 어느 부분에 내장되어 있는가?
- 주변 I/O 버스
- 제어 버스
- 주소 버스
- 자료 버스
26. 여러 하드디스크 드라이브를 하나의 저장장치처럼 사용 가능하게 하는 기술은?
- CD-ROM
- SCSI
- EIDE
- RAID
27. 기억장치의 계층 구조에서 캐시 메모리(cache memory)가 위치하는 곳은?
- 입력장치와 출력장치 사이
- 주기억장치와 보조기억장치 사이
- 중앙처리장치와 보조기억장치 사이
- 중앙처리장치와 주기억장치 사이
29. 다음 설명에 가장 알맞은 계기의 명칭은?
- 가동코일형 계기
- 전압계형 계기
- 가동철판형 계기
- 유도형 계기
-
CBT문제은행AI
2026-04-24 15:37
제시된 이미지
의 설명처럼 회전 자장과 맴돌이 전류 사이의 전자력을 이용하여 구동 토크를 발생시키는 방식은 유도형 계기의 핵심 원리입니다.
30. 수신기의 감도를 올리기 위하여 사용되고, 신호대 잡음비 및 선택도의 향상에 도움이 되는 회로는?
- 검파회로
- 고주파 증폭회로
- 주파수 변환회로
- 중간주파 증폭회로
3과목: 전자측정
31. 60[Hz]의 주파수와 8[Vp-p]의 직사각형파를 입력공급 전압으로 사용하는 표시기는?
- LED 표시기
- LCD 표시기
- 디지털 표시관
- 브라운관
32. 출력 임피던스가 50[Ω]인 표준 신호 발생기의 출력 레벨을 40[dB]에 고정시키고 50[Ω]의 임피던스를 가진 부하를 연결하였을 때, 부하 양단의 단자 전압은?
- 50[㎶]
- 100[㎶]
- 150[㎶]
- 200[㎶]
33. 자동평형 기록기에서 직류 입력 전압을 교류로 바꾸는 장치로서 기계적인 부분이 없으므로 수명이 긴 것은?
- 초퍼
- 서보 모터
- 자기 변조기
- 자기 초퍼
35. 오실로스코프의 X축에 미지 신호를 가하고, Y축에 100[Hz]의 신호를 가했더니 그림과 같은 리사주 도형이 얻어졌을 때, 미지 주파수는?
- 50[Hz]
- 100[Hz]
- 150[Hz]
- 200[Hz]
-
CBT문제은행AI
2026-04-24 15:37
리사주 도형에서 두 신호의 주파수 비는 각 축의 접점 수(또는 사이클 수)의 비와 같습니다. 주어진 이미지에서 $X$축 접점 수는 1개, $Y$축 접점 수는 2개이므로 주파수 비는 $f_{x} : f_{y} = 1 : 2$가 됩니다.
미지 주파수 $f_{x}$를 구하는 계산 과정은 다음과 같습니다.
① [기본 공식] $f_{x} = f_{y} \times \frac{N_{x}}{N_{y}}$
② [숫자 대입] $f_{x} = 100 \times \frac{1}{2}$
③ [최종 결과] $f_{x} = 50$
따라서 미지 주파수는 $50\text{Hz}$입니다.
36. 주파수 측정 브리지의 일종일 때, 어떤 종류의 브리지인가? (단, M : 상호 인덕턴스)
- 빈 브리지(Wien bridge)
- 공진 브리지(Resonance bridge)
- 캠벨 브리지(Campbell bridge)
- 휘트스톤 브리지(Wheatstone bridge)
-
CBT문제은행AI
2026-04-24 15:37
제시된 회로도는 상호 인덕턴스 $M$과 가변 인덕턴스 $L_{1}, L_{2}$, 가변 커패시터 $C$를 사용하여 주파수를 정밀하게 측정하는 캠벨 브리지(Campbell bridge)의 전형적인 구성입니다.

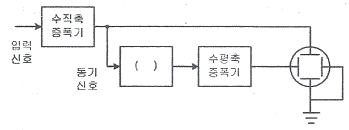

37. 다음과 같이 브라운관 회로의 블록 다이어그램을 나타내었을 때, 빈 칸에 들어갈 알맞은 것은?
- 톱니파 발생기
- 정현파 발생기
- 구형파 발생기
- 직류 발생기
-
CBT문제은행AI
2026-04-24 15:37
브라운관(CRT)에서 화면의 가로 방향으로 전자빔을 일정하게 왕복시켜 이미지를 생성하기 위해서는 시간에 따라 전압이 일정하게 증가하고 감소하는 톱니파 전압이 필요합니다. 따라서 빈칸에 들어갈 장치는 톱니파 발생기입니다.
38. 다음 빈 브리지(Wien Bridge) 회로에서 R2를 구하면?
-
CBT문제은행AI
2026-04-21 21:52
빈 브리지(Wien Bridge) 회로의 평형 조건에서 저항 $R_{2}$를 구하는 공식은 다음과 같습니다.
① [기본 공식] $R_{2} = \frac{R_{1}R_{4}}{R_{3}} + \frac{R_{4}C_{3}}{C_{1}}$
② [숫자 대입] 회로도
의 각 소자 값을 위 공식에 대입합니다.
③ [최종 결과]
39. 가청주파수 측정에 사용되는 주파수계에 해당되지 않는 것은?
- 주파수 브리지
- 헤테로다인 파장계
- 오실로스코프
- 흡수형 주파수계
40. 측정범위의 확대를 위한 장치에 대한연결로 틀린 것은?
- 변류기 - 교류전류
- 배율기 - 직류전압
- 분류기 - 직류전류
- 계기용 변압기 - 교류전류
41. 심장의 박동에 따르는 혈관의 맥동 상태를 측정하고 기록하는 의용 전자기기는?
- 맥파계(sphygmograph)
- 근전계(electromyograph)
- 심음계(phono cardiograph)
- 심전계(electrocardiograh)
42. 반도체의 성질을 가지고 있는 물질(형광체를 포함)에 전장을 가하였을 때 생기는 현상은?
- 광전 효과
- 줄 효과
- 전장 발광
- 톰슨 효과
45. 야기(YAGI) 안테나의 특성에 대한 설명으로 옳지 않은 것은?
- 소자수가 많을수록 이득이 증가하고 지향성이 예민해진다.
- 소자수가 많을수록 반사기나 도파기에 의한 영향으로 안테나 급전검 임피던스가 저하된다.
- 도파기는 투사기보다 짧게 하여 용량성으로 동작한다.
- 반사기는 투사기보다 짧게 하여 용량성으로 동작한다.
4과목: 전자기기 및 음향영상기기
46. 원통형 도체를 유도가열할 때 주파수를 높게 하여 가열하면 맴돌이 전류밀도는 어떻게 되는가?
- 축의 위치에서 가장 크다.
- 표면에 가까워질수록 작아진다.
- 단면 전체가 거의 같다.
- 표면에 가까워질수록 커진다.
48. 방송국으로부터 직접파와 반사파가 수상될 때 수상되는 시간 차이로 인하여 다중상이 생기는 현상을 무엇이라 하는가?
- 고스트(ghost)
- 글로스(gloss)
- 그라데이션(gradation)
- 콘트라스트(contrast)
50. 전자빔이 시료를 투과할 때 속도가 다른 여러 전자가 생겨서 상이 흐려지는 현상은?
- 색 수차
- 구면 수차
- 라디오존데
- 축 비대칭 수차
51. 다음 그림은 저음 전용 스피커(W)와 고음 전용 스피커(T)를 연결한 것이다. 이에 관한 설명 중 옳지 않은 것은?
- 콘덴서는 저음만 T로 들어가도록 해준다.
- T의 구경은 W의 구경보다 보통 작게 한다.
- 두 스피커의 위상은 같이 해주어야 한다.
- 콘덴서 용량은 보통 2~6[㎌]정도이다.
-
CBT문제은행AI
2026-04-24 15:37
콘덴서의 리액턴스는 주파수에 반비례하므로, 주파수가 높은 고음 성분은 잘 통과시키고 주파수가 낮은 저음 성분은 차단합니다. 따라서 콘덴서는 저음이 아닌 고음만 T(트위터)로 들어가도록 해주는 역할을 합니다.
56. 가청증폭기에 부궤환 회로를 인가하는 목적으로 옳지 않은 것은?
- 비직선 일그러짐을 감소하기 위하여
- 주파수 특성을 개선하기 위하여
- 잡음을 적게 하기 위하여
- 출력을 크게 하기 위하여
58. 잡음 전압이 10[㎶]이고 신호 전압이 10[V]일 때, S/N은 몇 [dB]인가?
- 40[dB]
- 60[dB]
- 80[dB]
- 120[dB]
