전자기능사 필기 기출문제복원 (2014-10-11)

전자기능사 2014-10-11 필기 기출문제 해설

이 페이지는 전자기능사 2014-10-11 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자기능사
(2014-10-11 기출문제)

목록

1과목: 전기전자공학

1. PN 접합 다이오드의 기본 작용은?

  1. 증폭작용
  2. 발진작용
  3. 발광작용
  4. 정류작용
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 이미터 접지 증폭회로에서 바이어스 안정지수 S는 얼마인가? (단, 고정 바이어스임)

  1. β
  2. 1+β
  3. 1-β
  4. 1-α
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림은 연산회로의 일종이다. 출력을 바르게 표시한 것은?

(정답률: 64%)
  • 제시된 회로는 입력 전압의 변화율에 비례하여 출력을 내보내는 미분기 회로입니다. 미분기의 출력 전압 $V_o$는 입력 전압 $v$의 시간 미분값에 저항 $R$과 커패시턴스 $C$의 곱을 곱하고 부호를 반전시킨 형태가 됩니다.
    따라서 정답은 입니다.
    $$V_o = -RC \frac{dv}{dt}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음과 같은 연산증폭기의 출력 e0는?

  1. -6[V]
  2. -10[V]
  3. -15[V]
  4. -20[V]
(정답률: 61%)
  • 반전 가산 증폭기 회로로, 각 입력 전압에 저항비를 곱한 합에 마이너스 부호를 붙여 출력 전압을 구합니다.
    ① [기본 공식] $e_{0} = -(\frac{R_{f}}{R_{1}}e_{1} + \frac{R_{f}}{R_{2}}e_{2} + \frac{R_{f}}{R_{3}}e_{3})$
    ② [숫자 대입] $e_{0} = -(\frac{1}{0.1} \times 0.5 + \frac{1}{0.5} \times 1.5 + \frac{1}{1} \times 2)$
    ③ [최종 결과] $e_{0} = -10$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 4[Ω]의 저항과 8[mH]의 인덕턴스가 직렬로 접속된 회로에 60[Hz], 100[V]의 교류전압을 가하면 전류는 약 몇 [A]인가?

  1. 20[A]
  2. 25[A]
  3. 30[A]
  4. 35[A]
(정답률: 41%)
  • 유도성 리액턴스와 저항이 직렬로 연결된 회로의 전체 임피던스를 구한 뒤, 옴의 법칙을 이용하여 전류를 계산합니다.
    ① [기본 공식] $Z = \sqrt{R^2 + (2\pi fL)^2}, I = \frac{V}{Z}$
    ② [숫자 대입] $I = \frac{100}{\sqrt{4^2 + (2 \times 3.14 \times 60 \times 8 \times 10^{-3})^2}}$
    ③ [최종 결과] $I = 20\text{ A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 정류회로의 직류전압이 300[V]이고, 리플 전압이 3[V]이었다. 이 회로의 리플율은 몇 [%]인가?

  1. 1[%]
  2. 2[%]
  3. 3[%]
  4. 5[%]
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. A급 저주파 증폭기의 최대 효율은 몇 [%]인가?

  1. 25[%]
  2. 50[%]
  3. 78.5[%]
  4. 100[%]
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. T 플립플롭의 설명으로 옳지 않은 것은?

  1. 클럭 펄스가 가해질 때마다 출력상태가 반전한다.
  2. 출력파형의 주파수는 입력주파수의 1/2이 되기 때문에 2분주회로 및 계수회로에 사용된다.
  3. JK플립플롭의 두 입력을 묶어서 하나의 입력으로 만든 것이다.
  4. 어떤 데이터의 일시적인 보존이나 디지털신호의 지연작용 등의 목적으로 사용되는 회로이다.
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 변조도 "m>1"일 때 과변조(over modulation) 전파를 수신하면 어떤 현상이 생기는가?

  1. 검파기가 과부하된다.
  2. 음성파 전력이 커진다.
  3. 음성파 전력이 작아진다.
  4. 음성파가 많이 일그러진다.
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 억셉터(accepter)에 속하지 않는 것은?

  1. 붕소(B)
  2. 인듐(In)
  3. 게르마늄(Ge)
  4. 알루미늄(Al)
(정답률: 72%)
  • 억셉터(Acceptor)는 3족 원소로, 붕소(B), 알루미늄(Al), 인듐(In) 등이 해당합니다. 게르마늄(Ge)은 4족 원소로 반도체의 기본 재료가 되는 원소입니다.
  • 14족 탄소, 규소, 게르마늄, 주석, 납. 최외곽 전자 수가 4개. 진성.
    13족 붕소, 알루미늄, 갈륨, 인듐, 탈륨. 전자 3개, 전자가 모자람. P형, 억셉터.
    15족 질소, 인, 비소, 안티몬, 비스무트. 전자 5개, 전자가 남음. N형, 도너.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 이상적인 연산증폭기에 대한 설명으로 옳지 않은 것은?

  1. 대역폭은 일정하다.
  2. 출력저항은 0이다.
  3. 전압이득은 무한대이다.
  4. 입력저항은 무한대이다.
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 트랜지스터가 정상 동작(전류 증폭)을 하는 영역은?

  1. 포화영역(saturation region)
  2. 항복영역(breakdown region)
  3. 활성영역(active region)
  4. 차단영역(cutoff region)
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. J-K Flip-Flop에서 입력이 J=1, K=1일 때 Close pulse가 계속 들어오면 출력의 상태는?

  1. Toggle
  2. Set
  3. Reset
  4. 동작불능
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 직렬형 정전압 회로의 특징에 대한 설명으로 틀린 것은?

  1. 경부하시 효율이 병렬에 비하여 훨씬 크다.
  2. 과부하시 전류가 제한된다.
  3. 출력전압의 안정 범위가 비교적 넓게 설계된다.
  4. 증폭단을 증가시킴으로써 출력저항 및 전압 안정계수를 매우 작게 할 수 있다.
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음과 같은 연산증폭기의 기능으로 가장 적합한 것은? (단, R¡=Rf이고 연산증폭기는 이상적이다.)

  1. 적분기
  2. 미분기
  3. 배수기
  4. 부호변환기
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 자체 인덕턴스 0.2[H]의 코일에 흐르는 전류를 0.5초 동안에 10[A]의 비율로 변화시키면 코일에 유도되는 기전력은?

  1. 2[V]
  2. 3[V]
  3. 4[V]
  4. 5[V]
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 16진수 D27을 2진수로 변환하면?

  1. 110101110010
  2. 110100100111
  3. 011111010010
  4. 011100101101
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

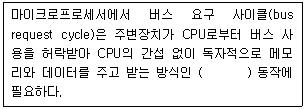

18. 다음 ( )안에 들어갈 용어로 알맞은 것은?

  1. interrupt
  2. polling
  3. DMA
  4. MAR
(정답률: 76%)
  • CPU의 간섭 없이 주변장치가 직접 메모리와 데이터를 주고받는 인터페이스 방식을 DMA(Direct Memory Access)라고 합니다.

    오답 노트
    interrupt: 예외 상황 발생 시 현재 작업을 멈추고 우선 처리하는 방식
    polling: 주기적으로 장치의 상태를 검사하여 처리하는 방식
    MAR: 메모리 주소를 기억하는 제어 레지스터
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 마이크로프로세서의 내부 구성요소 중 산술연산과 논리연산 동작을 수행하는 것은?

  1. PC
  2. MAR
  3. IR
  4. ALU
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 정적인 기억소자 SRAM은 무슨 회로로 구성되어 있는가?

  1. COUNTER
  2. MOSFET
  3. ENCODER
  4. FLIPFLOP
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 컴퓨터시스템에서 자료를 처리하는 최소 단위는?

  1. 바이트(byte)
  2. 비트(bit)
  3. 워드(word)
  4. 니블(Nibble)
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 인간중심 언어인 고급언어가 아닌 것은?

  1. BASIC
  2. COBOL
  3. FORTRAN
  4. ASSEMBLY
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 "0"에서부터 "9"까지의 10진수를 4비트의 2진수로 표현하는 코드는?

  1. 아스키 코드
  2. 3-초과 코드
  3. 그레이 코드
  4. BCD 코드
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 그림은 순서도의 기호를 나타낸 것이다. 무엇을 나타내는 기호인가?

  1. 처리
  2. 판단
  3. 터미널
  4. 준비
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 회로의 출력 결과로 맞는 것은? (단, A, B는 입력, Y는 출력이다.)

(정답률: 51%)
  • 회로도를 분석하면 출력 $Y$는 입력 $A$와, $A$의 부정($\bar{A}$)과 $B$의 AND 연산 결과의 OR 연산으로 구성됩니다. 이를 불 대수로 간소화하면 다음과 같습니다.
    $$\text{출력식: } Y = A + \bar{A}B$$
    $$\text{간소화: } Y = A(B + 1) + \bar{A}B = AB + A + \bar{A}B = A + B(A + \bar{A})$$
    $$\text{최종 결과: } Y = A + B$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 컴퓨터를 구성하는 기본 소자의 발전 과정을 순서대로 옳게 나열한 것은?

  1. Tube→TR→IC
  2. Tube→IC→TR
  3. TR→IC→Tube
  4. IC→TR→Tube
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 프로그램에서 자주 반복하여 사용되는 부분을 별도로 작성한 후 그 루틴이 필요할 때마다 호출하여 사용하는 것으로, 개방된 서브루틴이라고도 하는 것은?

  1. 매크로
  2. 레지스터
  3. 어셈블러
  4. 인터럽트
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 컴퓨터에서 보수(complement)를 사용하는 가장 큰 이유는?

  1. 가산과 승산을 간단히 하기 위해
  2. 감산을 가산의 방법으로 처리하기 위해
  3. 가산의 결과를 정확히 하기 위해
  4. 감산의 결과를 정확히 하기 위해
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림에서 a=15mm, b=13mm라 하면 수직 수평 두 전압의 위상차는?

  1. 약 30˚
  2. 약 45˚
  3. 약 60˚
  4. 약 75˚
(정답률: 57%)
  • 리사주 도형에서 타원의 장축과 단축의 비율을 통해 두 전압의 위상차 $\theta$를 구할 수 있습니다. 주어진 조건에서 위상차는 $\sin \theta = \frac{b}{a}$ 관계를 이용하여 계산합니다.
    ① [기본 공식]
    $$\theta = \sin^{-1} \frac{b}{a}$$
    ② [숫자 대입]
    $$\theta = \sin^{-1} \frac{13}{15}$$
    ③ [최종 결과]
    $$\theta \approx 60^{\circ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 시간에 따라서 직선적으로 증가하는 전압은?

  1. 비교 전압
  2. 계수 전압
  3. 직류 전압
  4. 램프 전압
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 다음 중 가장 높은 주파수를 측정할 수 있는 계기는?

  1. 동축형 주파수계
  2. 흡수형 주파수계
  3. 헤테로다인 주파수계
  4. 전력계형 주파수계
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 흡수형 주파수계의 구성으로 필요하지 않는 것은?

  1. 발진기
  2. 검파기
  3. 직류 전류계
  4. 공진회로
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 정전용량이나 유전체 손실각의 측정에서 사용되는 브리지는?

  1. 맥스웰 브리지
  2. 셰링 브리지
  3. 헤이 브리지
  4. 하트숀 브리지
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 중저항 측정방법이 아닌 것은?

  1. 편위법
  2. 직편법
  3. 미끄럼줄 브리지
  4. 휘트스톤 브리지법
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 펄스형 주파수와 전압을 측정하는데 가장 적합한 것은?

  1. VTVM
  2. 헤테로다인 주파수계
  3. 회로시험기
  4. 오실로스코프
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 자동 평형 기록기는 어느 측정법에 속하는가?

  1. 영위법
  2. 편위법
  3. 직접측정법
  4. 간접측정법
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 내부저항 4[㏀], 최대눈금 50[V]의 전압계로 300[V]의 전압을 측정하기 위한 배율기 저항은 몇 [Ω]인가?

  1. 670[Ω]
  2. 800[Ω]
  3. 20000[Ω]
  4. 24000[Ω]
(정답률: 54%)
  • 전압계의 측정 범위를 넓히기 위해 직렬로 연결하는 배율기 저항을 구하는 문제입니다.
    ① [기본 공식] $R_{m} = r_{a}(m - 1)$ (배율기 저항 = 내부저항 $\times$ (배율 - 1))
    ② [숫자 대입] $R_{m} = 4000 \times (\frac{300}{50} - 1)$
    ③ [최종 결과] $R_{m} = 20000$
  • 측정 전압 V=(전압계 전압)x{1+ (배율기 저항)/(전압계 내부저항)}
    300 = 50x{1+(배율기 저항)/(4x10^3)}
    배율기 저항 = 20000.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 표준 신호발생기의 필요조건으로 옳지 않은 것은?

  1. 주파수가 정확하고 가변범위가 넓을 것
  2. 변조도가 자유롭게 조절될 수 있을 것
  3. 출력 임피던스가 크고 가변적일 것
  4. 불필요한 출력을 내지 않을 것
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 캠벨 브리지(Cambell bridge)는 주로 무엇을 측정하는가?

  1. 고저항
  2. 컨덕턴스
  3. 정전 용량
  4. 상호 인덕턴스
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같이 전압계 및 전류계를 연결하였다. 부하 전력은 얼마인가? (단, 전압계, 전류계의 지시는 각각 100[V], 4{A]이고 전류계의 내부 저항은 0.5[Ω]이다.)

  1. 400[W]
  2. 398[W]
  3. 392[W]
  4. 384[W]
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 초음파 진동자에서 자기 왜형 진동자에 적합한 진동자는?

  1. 니켈
  2. 연강
  3. 수정
  4. 압전결정체
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 공정제어에서 제어량의 종류에 속하지 않는 것은?

  1. 온도
  2. 장력
  3. 유량
  4. 압력
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 마이크로폰의 종류가 아닌 것은?

  1. 가동코일형 마이크로폰
  2. 트랜지스터 마이크로폰
  3. 일렉트리트형 마이크로폰
  4. 콘덴서 마이크로폰
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 제어요소의 동작 중 연속동작이 아닌 것은?

  1. D동작
  2. P+D동작
  3. P+I동작
  4. ON-OFF동작
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 태양전지에 축전장치가 필요한 이유로 옳은 것은?

  1. 빛의 반사를 위해서
  2. 빛의 굴절을 위해서
  3. 연속적인 사용을 위해서
  4. 광전자를 방출하기 위해서
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 유전가열의 공업상의 응용에 있어서 옳지 않은 것은?

  1. 고무의 가황
  2. 섬유류의 염색
  3. 목재의 건조
  4. 섬유류의 건조
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 전장 발광 장치의 설명으로 옳지 않은 것은?

  1. 형광체의 미소한 결정을 유전체와 혼합하여 여기에 높은 직류전압을 가하면 지속적으로 발광한다.
  2. 전극으로부터 전자나 정공이 직접 결정에 유입되지 않는다.
  3. 반도체의 성질을 가지고 있는 물질(형광체를 포함)에 전장을 가하면 발광현상이 생긴다.
  4. 발광은 결정 내부의 인가전압에 따라 높은 전장이 유기되어서 생기므로 고유형 EL이라 한다.
(정답률: 42%)
  • 전장 발광(EL) 장치는 직류 전압이 아니라 높은 교류 전압을 가했을 때 결정 내부에 강한 전장이 형성되어 발광하는 원리를 이용합니다.

    오답 노트
    형광체의 미소한 결정을 유전체와 혼합하여 여기에 높은 직류전압을 가하면 지속적으로 발광한다: 직류 전압이 아닌 교류 전압을 인가해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 공기 중에 떠 있는 먼지나 가루를 제거하는 장치는 초음파의 어느 작용을 응용한 것인가?

  1. 응집작용
  2. 캐비테이션
  3. 확산작용
  4. 에멀션화작용
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 컬러 TV(수상기) 회로에서 색 동기회로의 링잉(Ringing)에 관한 설명으로 옳은 것은?

  1. 주파수 선택도가 높은 수정 필터에 간헐파의 버스트 신호를 직접 가하여 연속파의 3.58[㎒]를 재생하는 회로방식이다.
  2. 제1대역 증폭회로에 의해 증폭된 반송 색신호에 포함된 컬러 버스트 신호를 분리하여 증폭하는 회로이다.
  3. 3.58[㎒]의 자려 발진회로에 수정 필터를 통한 정확한 3.58[㎒]의 신호를 가하여 자려 발진기의 발진 주파수를 강제적으로 컬러 버스트에 동기를 취하게 하는 방식이다.
  4. 컬러 버스트와 수상기 측의 3.58[㎒]의 발진기의 위상차를 검출하여 3.58[㎒] 발진기의 위상을 제어하여 부반송파를 얻을 수 있도록 한 회로이다.
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. FM 통신 방식의 특징으로 옳은 것은?

  1. SN비가 나쁘다.
  2. 혼신 방해를 적게 할 수 있다.
  3. 수신기의 출력 준위 변동이 많다.
  4. 송신시의 효율을 높일 수 있고, 일그러짐이 많다.
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 색의 3요소에 해당하지 않는 것은?

  1. 색상
  2. 채도
  3. 투명도
  4. 명도
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 790[㎑]의 중파방송을 수신하려 할 때 슈퍼헤테로다인 수신기의 국부발진 주파수는 얼마로 조정해야 하는가? (단, 중간주파수는 450[㎑]이다.)

  1. 340[㎑]
  2. 450[㎑]
  3. 790[㎑]
  4. 1240[㎑]
(정답률: 68%)
  • 슈퍼헤테로다인 수신기의 국부발진 주파수는 수신하고자 하는 주파수에 중간 주파수를 더하여 설정합니다.
    ① [기본 공식] $f_{LO} = f_{RF} + f_{IF}$
    ② [숫자 대입] $f_{LO} = 790 + 450$
    ③ [최종 결과] $f_{LO} = 1240$
    따라서 국부발진 주파수는 $1240\text{kHz}$로 조정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 캐비테이션(공동작용)을 이용한 것은?

  1. 소나
  2. 초음파 세척
  3. 초음파 납땜
  4. 고주파 가열
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 전축 바늘이 레코드판 음구의 벽을 밀기 때문에 생기는 잡음을 제거하기 위하여 사용하는 필터(filter)는?

  1. 수정 필터
  2. 스크래치 필터
  3. RC 필터
  4. CL 필터
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 소나(sonar)와 관계없는 것은?

  1. 수중 레이더
  2. 어군 탐지기
  3. 물의 깊이와 수위
  4. 물속에 녹아 있는 염분의 농도측정
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 각 항법장치의 설명 중 옳은 것은?

  1. TACAN : 전파의 도래 방향을 자동적으로 측정한다.
  2. ADF : 두국 A, B의 전파의 도래 시간차를 측정한다.
  3. VOR : 사용주파수는 108[㎒]~118[㎒]의 초단파를 사용한다.
  4. 로란(Loran) : 지상국으로부터 방위와 거리를 측정하는 시스템이다.
(정답률: 61%)
  • VOR(전방향식 AN레인지 비컨)은 $108\text{MHz} \sim 118\text{MHz}$ 대역의 초단파를 사용하여 항공기에 방위 정보를 제공하는 장치입니다.

    오답 노트
    TACAN: 방위와 거리를 동시에 측정하는 시스템임
    ADF: 전파의 도래 방향을 자동 측정하는 장치임
    로란(Loran): 두 지상국 간의 전파 도래 시간차를 측정하는 시스템임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 등화 증폭기의 역할로서 거리가 먼 것은?

  1. 고역에 대한 이득을 낮추어 원음 재생이 실현되도록 한다.
  2. 고음역의 잡음을 감쇠시킨다.
  3. 라디오의 음질을 좋게 한다.
  4. 미약한 신호를 증폭한다.
(정답률: 50%)
  • 등화 증폭기는 신호의 주파수 특성을 보정하여 원음을 재생하고 잡음을 줄이는 역할을 합니다. 고역 이득을 낮춰 원음을 재생하고, 고음역 잡음을 감쇠시키며, 미약한 신호를 증폭하는 기능을 수행합니다. 단순히 라디오의 음질을 좋게 한다는 설명은 등화 증폭기의 구체적인 역할로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 제어계 블록선도에서 전달함수 C/R는?

(정답률: 56%)
  • 제시된 블록선도는 전향 경로 이득 $G$와 두 개의 피드백 경로 $H_1, H_2$가 병렬로 연결된 구조입니다. 전체 전달함수는 분자에 전향 경로를, 분모에는 $1 + (\text{전향 경로} \times \text{피드백 경로의 합})$을 적용하여 계산합니다.
    $$\frac{C}{R} = \frac{G}{1 + G(H_1 + H_2)}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 수신안테나의 특성으로 사용하지 않는 것은?

  1. 종횡비
  2. 대역폭
  3. 지향성
  4. 이득
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 수신기의 성능에서 종합특성이 아닌 것은?

  1. 감도
  2. 충실도
  3. 선택도
  4. 증폭도
(정답률: 50%)
  • 수신기의 종합적인 성능을 평가하는 3대 특성은 원하는 신호를 얼마나 잘 잡아내는지의 감도, 인접한 신호를 얼마나 잘 분리하는지의 선택도, 원래 신호를 얼마나 정확하게 재생하는지의 충실도입니다. 증폭도는 개별 단의 특성일 뿐 수신기의 종합 성능 지표는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
