1과목: 전기전자공학
1. 궤환증폭기에서 궤환을 시켰을 때의 증폭도
이라면 이 식에서 |1－A0Β|＞1 일 때 나타나는 특성 중 옳지 않은 것은?
- 증폭도가 감소된다.
- 출력 임피던스가 커진다.
- 주파수 특성이 양호하다.
- 증폭기의 잡음이 감소된다.
2. 최고 주파수가 8[kHz]인 신호파를 펄스 변조할 경우 표본화 주파수의 최저값과 이때의 표본화 주기는 각 각 얼마인가?
- 8[kHz], 125[㎲]
- 10[kHz], 160[㎲]
- 13[kHz], 120[㎲]
- 16[kHz], 62.5[㎲]
4. 공진회로에 있어서 선택도 Q를 표시하는 식은? (단, RLC 직렬공진회로이다.)
-
CBT문제은행AI2026-04-24 15:48
RLC 직렬공진회로에서 선택도 $Q$는 회로의 에너지 저장 능력과 손실의 비율을 나타내며, 유도성 리액턴스를 저항으로 나눈 값으로 정의합니다.
$$\text{선택도 } Q = \frac{\omega L}{R}$$
따라서 정답은
입니다.
5. 그림과 같은 연산증폭기의 완전한 평형 조건은?
- e1=e2=e0
- e1=e2, e0=0
- e1≠e2, e0=∞
- e1=e2, e0=-∞
6. 연산증폭기의 정확도를 높이기 위한 조건으로 적합하지 않은 것은?
- 높은 안정도가 필요하다.
- 좋은 차단 특성을 가져야 한다.
- 증폭도는 가능한 한 작아야 한다.
- 많은 양의 부궤환을 안정하게 걸 수 있어야 한다.
7. 푸시풀 증폭회로의 이점이 아닌 것은?
- 비교적 큰 출력이 얻어진다.
- 출력 변압기의 직류여자가 상쇄된다.
- 전원전압에 함유되는 험(hum)이 상쇄된다.
- 기수 고조파가 제거된다.
8. 신호파의 진폭과 반송파의 진폭의 비를 m 이라 할 때 m>1 이면 어떤 상태인가?
- 무변조
- 100% 변조
- 과변조
- 얕은 변조
9. 임의의 접속점에서 유입되는 전류의 합은 접속점에서 유출되는 전류의 합과 같다'라는 법칙은?
- 옴의 법칙
- 가우스의 법칙
- 패러데이의 법칙
- 키르히호프의 법칙
12. 전류계 회로에서 전류를 측정하고자 할 때 고려해야 할 사항 중 옳지 않은 것은?
- 전류계는 반드시 회로와 직렬로 연결해야 한다.
- 전류계의 내부 저항은 무시할 정도로 작아야 한다.
- 전류계의 내부저항은 전류를 못 흐르게 할 만큼 커야 한다.
- 전류계에는 분배저항이 들어 있다.
13. 콘덴서 입력형 전파 정류회로의 입력 전압이 실효값으로 12[V]일 경우 정류 다이오드의 최대 역 전압은?
- 약 12[V]
- 약 17[V]
- 약 24[V]
- 약 34[V]
14. 트랜지스터 증폭회로에 대한 설명으로 옳지 않은 것은?
- 베이스 접지회로의 입력은 이미터가 된다.
- 컬렉터 접지회로의 입력은 베이스가 된다.
- 베이스 접지회로의 입력은 컬렉터가 된다.
- 이미터 접지회로의 입력은 베이스가 된다.
15. 브리지 정류회로에서 교류 200[V]를 정류시킨다면 최대 출력전압은?
- 141[V]
- 246[V]
- 282[V]
- 314[V]
2과목: 전자계산기일반
16. 진성반도체에 대한 설명으로 가장 적합한 것은?
- As를 함유한 n형 반도체
- In을 함유한 p형 반도체
- 과잉 전자를 만드는 도너 불순물
- 불순물을 첨가하지 않은 순수한 반도체
17. 다음 Diagram에서 A와 B의 값이 입력될 때 최종 결과 X는? (단, A=0101, B=1011)
- 1010
- 1110
- 1101
- 0101
-
CBT문제은행AI
2026-04-21 21:52
회로도
는 입력 $A$를 NOT 게이트로 반전시킨 후, 그 결과와 $B$를 AND 게이트로 연산하는 구조입니다.
① [기본 공식] $X = \bar{A} \cdot B$
② [숫자 대입] $A = 0101$이므로 $\bar{A} = 1010$이고, $B = 1011$ 입니다. 따라서 $$1010 \text{ AND } 1011$$
③ [최종 결과] $1010$
18. 다음 중 반복구간으로 설정된 프로그램을 정해진 횟수만큼 반복 실행시키는 분기명령어는?
- JMP 명령
- JNP 명령
- MOV 명령
- LOOP 명령
19. 컴퓨터의 중앙처리장치내부에서 기억장치내의 정보를 호출하기 위하여 그 주소를 기억하고 있는 제어용 레지스터는?
- 명령 레지스터
- 프로그램 카운터
- 메모리 데이터 레지스터
- 메모리 어드레스 레지스터
20. 입출력장치와 메모리사이에서 CPU의 도움 없이 직접 데이터가 전달되도록 관리하는 것은?
- PPI
- PIO
- DMA
- Control unit
22. C 언어에서 정형화된 입출력(formatted I/0)에 사용하는 입력문과 출력문을 나타낸 것은?
- getchar, putchar
- max, min
- scanf, printf
- static, extern
23. 컴퓨터가 직접 인식하여 실행할 수 있는 언어로 0과 1만을 사용하여 명령어와 데이터를 나타내는 것은?
- 기계어
- 어셈블리어
- 컴파일 언어
- 인터프리터 언어
26. 4개의 입력과 2개의 출력으로 구성된 회로에서 4개의 입력 중 하나가 선택되면 그에 해당하는 2진수가 출력되는 논리 회로는?
- 디코더
- 인코더
- 전가산기
- 플립플롭
29. 다음 중 펜과 기록 용지에서 생기는 마찰 오차를 피하기 위하여 고안된 것으로 영위법에 의한 측정원리를 이용한 기록계기는?
- 직동식 기록계기
- 실선식 기록계기
- 타점식 기록계기
- 자동평형식 기록계기
30. Q-미터(Q-meter)는 무엇을 측정하는 것인가?
- 코일의 리액턴스와 저항의 비
- 코일에 유기되는 전계강도
- 반도체 소자의 정수
- 공진회로의 주파수
3과목: 전자측정
31. 대전류로 서미스터 내부에서 소비되는 전력이 증가하면 온도 및 저항 값은?
- 온도는 높아지고, 저항 값은 변동이 없다.
- 온도는 높아지고, 저항 값은 감소한다.
- 온도는 낮아지고, 저항 값은 감소한다.
- 온도는 낮아지고, 저항 값은 증가한다.
32. 헤테로다인 주파수 측정기의 교정용 발진기로는 어떤 것을 쓰는가?
- LC 발진기
- RC 발진기
- 음차 발진기
- 수정 발진기
36. 참값이 50[V]인 전압을 측정하였더니 51.4[V] 이었다. 이때의 오차 백분율은?
- 1.3[%]
- 1.4[%]
- 1.5[%]
- 2.8[%]
37. 표준 전지의 기전력과 미지 전지의 기전력을 비교하여 1[V] 이하의 직류 전압을 정밀하게 측정할 수 있는 직류용 전압계는?
- 직류 전위차계
- 계기용 변압기(PT)
- 변류기(CT)
- 교류 전위차계
38. 무선 수신기의 랜덤잡음(Random Noise)을 측정하기 위하여 레벨미터(Level Meter) 앞에 설치하는 필터는?
- 저역 필터
- 소거저역 필터
- 고역 필터
- 통과대역 필터
39. 1차 코일의 인덕턴스 3[mH], 2차 코일의 인덕턴스 11[mH]를 직렬로 연결했을 때 합성 인덕턴스가 24[mH]이었다면, 이들 사이의 상호 인덕턴스는?
- 2[mH]
- 5[mH]
- 10[mH]
- 19[mH]
42. 자동제어의 제어목적에 따른 분류 중 어떤 일정한 목표값을 유지하는 것에 해당하는 것은?
- 비율제어
- 정치제어
- 추종제어
- 프로그램제어
43. 다음 중 초음파 성질에서 파동과 속도의 설명으로 옳지 않은 것은?
- 파동의 전파속도는 횡파가 종파 보다 느리다.
- 기체 중에서는 파동의 전파 방향으로 입자가 진동하는 종파만 존재한다.
- 고체 중에서는 파동의 전파 방향에 수직 방향으로 입자가 진동하는 횡파만 존재한다.
- 액체 중에서는 파동의 전파 방향으로 입자가 진동하는 횡파만 존재한다.
45. 컬러킬러(color killer) 회로에 대한 설명으로 옳은 것은?
- 컬러 화면에 나오는 색 잡음을 없애는 것이다.
- 컬러 화면을 흑백 화면으로 전환시키는 것이다.
- 강한 컬러를 부드럽게 하는 일종의 색 콘트라스트이다.
- 흑백 방송 수신시에 색 노이즈가 화면에 나오는 것을 방지하는 것이다.
4과목: 전자기기 및 음향영상기기
46. 스피커의 감도 측정에 있어서 표준 마이크로폰이 받는 음압이 4[μbar]이면 스피커의 전력 감도는? (단, 스피커의 입력에는 1[W]를 가한 것으로 한다.)
- 약 9[dB]
- 약 12[dB]
- 약 16[dB]
- 약 20[dB]
47. 마스킹 효과를 이용하여 히스 잡음을 줄이는 방식을 무엇이라 하는가?
- 돌비시스템
- 녹음시스템
- 서라운드시스템
- 재생시스템
48. 전자냉동에 대한 설명으로 가장 옳지 않은 것은?
- 온도조절이 용이하다.
- 대용량에 더욱 효율이 좋다.
- 소음이 없고 배관도 필요 없다.
- 전류방향만 바꾸어 냉각과 가열을 쉽게 변환할 수 있다.
50. 텔레비전 화면을 구성하는 3요소는?
- 화소, 주사, 동기
- 주사, 동기, 휘점
- 화소, 동기, 휘점
- 화소, 휘점, 편향

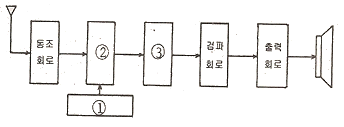

51. 다음 그림은 슈퍼헤테로다인 수신기의 구성도이다. ①과 ③의 내용으로 옳은 것은?(그림의 글자가 잘안보여서 적어둡니다. 왼쪽부터 동조회로, 검파회로, 출력회로)
- ① 국부발진회로, ③ 중간주파증폭회로
- ① 혼합회로, ③ 중간주파증폭회로
- ① 혼합회로, ③ 저주파증폭회로
- ① 국부발진회로, ③ 혼합회로
-
CBT문제은행AI
2026-04-24 15:44
슈퍼헤테로다인 수신기의 기본 구성 순서는 동조회로 $\rightarrow$ 혼합회로 $\rightarrow$ 중간주파증폭회로 $\rightarrow$ 검파회로 $\rightarrow$ 출력회로 순입니다. 따라서 $\text{①}$은 혼합회로에 신호를 공급하는 국부발진회로이며, $\text{③}$은 혼합회로 이후의 신호를 증폭하는 중간주파증폭회로입니다.
54. 그림과 같은 수상관 회로에서 콘덴서 C가 단락되었을 때의 고장 증상은?
- 라스터는 나오나 화면이 나오지 않는다.
- 라스터가 나오지 않는다.
- 밝아진 채로 어두워지지 않는다.
- 수평, 수직 동기가 불안정하다.
-
CBT문제은행AI
2026-04-24 15:44
콘덴서 C가 단락되면 영상증폭회로의 컬렉터 전압이 수상관의 캐소드에 직접 가해지게 됩니다. 이로 인해 휘도 바이어스가 깊어져 화면 밝기가 매우 어두워지며, 결과적으로 라스터가 나오지 않게 됩니다.
55. 포마드, 크림 등 화장품이나 도료의 제조에 이용되는 초음파는 어떤 작용을 응용한 것인가?
- 소나 작용
- 응집 작용
- 확산 작용
- 분산 에멀션화 작용
56. 테이프를 헤드에 밀착시켜 레벨 변동이나 고역 저하의 원인이 되는 스페이싱 손실을 줄이는 것은?
- 캡스턴(capstan)
- 압착 패드(pressure pad)
- 핀치 롤러(pinch roller)
- 테이프 가이드(tape guide)
57. 측심기로 물속으로 초음파를 발사하여 0.8초 후에 반사파를 받았다면 물의 깊이는 몇 [m] 인가? (단, 바닷물 속의 초음파 속도는 1500[m/sec] 이다.)
- 100[m]
- 300[m]
- 600[m]
- 1000[m]
58. 콘트라스트(contrast)에 대한 설명으로 옳은 것은?
- 잡음지수를 말한다.
- 음성신호의 이득을 말한다.
- 국부발진기의 주파수 조정 정도를 나타낸다.
- 화면의 가장 밝은 부분과 가장 어두운 부분에 대한 밝기의 비를 말한다.
59. 다음 중 전자 현미경에 대한 짝이 옳지 않은 것은?
- 매질 - 진공
- 상관찰 수단 - 형광 막상의 상 또는 사진
- 초점 조절 - 대물렌즈와 시료의 거리를 조절
- 콘트라스트가 생기는 이유 - 산란 또는 흡수
오답 노트
출력 임피던스가 커진다: 부궤환 시 출력 임피던스는 감소합니다.
