1과목: 전기전자공학
1. 다음 ( ) 안에 들어갈 내용으로 옳은 것은?
- ㉠ 비례, ㉡ 비례
- ㉠ 비례, ㉡ 반비례
- ㉠ 반비례, ㉡ 비례
- ㉠ 반비례, ㉡ 반비례
2. 저주파 회로에서 직류 신호를 차단하고 교류 신호를 잘 통과시키는 소자로 가장 적합한 것은?
- 커패시터(capacitor)
- 코일(coil)
- 저항(R)
- 다이오드(diode)
4. 일정 주파수의 정현파에 대한 변조파로 반송파를 변조했을 경우, 직선 검파한 출력에 포함되는 고조파분의 기본파분에 대한 퍼센트 또는 데시벨로 표시되는 것은?
- 잡음
- 왜율
- 충실도
- 잡음지수
5. 이상적인 연산증폭기의 특징으로 적합한 것은?
- 입력 저항이 아주 작다.
- 출력 저항이 매우 크다.
- 동상신호 제거비가 매우 크다.
- 대역폭이 아주 작다.
6. 차동증폭기에서 동위상 제거비(CMRR)가 어떻게 변할 때 우수한 평형 특성을 가지는가?
- 차동 이득과 동위상 이득이 작을수록 좋다.
- 차동 이득과 동위상 이득이 클수록 좋다.
- 차동 이득이 크고, 동위상 이득은 작을수록 좋다.
- 차동 이득이 작고, 동위상 이득은 클수록 좋다.
7. 정류회로의 직류전압이 Vd, 리플의 (+) 최대값에서 (-) 최대값까지의 값(p-p값)이 V 라면 리플 함유율(%)은?
-
CBT문제은행AI2026-04-28 06:00
리플 함유율은 직류 전압 성분에 대해 리플 전압(교류분)이 차지하는 비율을 백분율로 계산합니다.
① [기본 공식] $\text{리플 함유율} = \frac{V}{V_{d}} \times 100$
② [숫자 대입] $\text{리플 함유율} = \frac{V}{V_{d}} \times 100$
③ [최종 결과] $\frac{V}{V_{d}} \times 100$
따라서 정답은
입니다.
10. R, L, C로 구성된 직렬회로에서 L 양단의 전압과 전류는 어떤 위상 관계에 있는가?
- 전압과 전류는 동일 위상이다.
- 전압이 전류보다 90도 위상이 앞선다.
- 전류가 전압보다 90도 위상이 앞선다.
- 전압이 전류보다 180도 위상이 앞선다.
11. 다음 회로에서 RE 의 중요한 역할로서 가장 적합한 것은?
- 출력 증대
- 주파수 대역 증대
- 바이어스 전류 증가
- 동작점의 안정화
-
CBT문제은행AI
2026-04-24 15:47
이미지
에서 $R_E$는 에미터 저항으로, 온도 상승으로 인해 컬렉터 전류 $I_C$가 증가할 때 $R_E$에 걸리는 전압 강하를 높여 베이스 전류를 제한함으로써 동작점을 안정화시키는 역할을 합니다.
12. 0.4㎌의 콘덴서에 정전용량이 얼마인 콘덴서를 직렬로 접속하면 합성정전용량이 0.3㎌가 되는가?
- 0.4
- 0.7
- 1.0
- 1.2
13. 전원회로에서 부하로 최대 전력을 공급하기 위한 조건은?
- 전원의 내부저항이 0 이어야 한다.
- 전원의 내부저항과 부하저항이 같아야 한다.
- 전원의 내부저항보다 부하저항이 커야 한다.
- 전원의 내부저항보다 부하저항이 작아야 한다.
15. 평활 회로의 출력 전압을 일정하게 유지시키는데 필요한 회로는?
- 안정화(정전압)회로
- 정류회로
- 전파정류회로
- 브리지정류회로
2과목: 전자계산기일반
17. 지정 어드레스로 분기하고 후에 그 명령으로 되돌아오는 명령은?
- 강제 인터럽트 명령
- 조건부 분기 명령
- 서브루틴 분기 명령
- 분기 명령
19. 10진수 0.4375를 2진수로 변환한 것은?
- (0.0111)2
- (0.1101)2
- (0.1110)2
- (0.1011)2
20. 마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당되지 않는 것은?
- data bus
- address bus
- register bus
- control bus
21. 어셈블리어의 특징 설명으로 틀린 것은?
- 기계어에 비해 프로그램 작성이나 수정이 어렵다.
- 호환성이 없으므로 전문가 외에는 사용하기 어렵다.
- 컴퓨터 동작 원리에 대한 전문 지식이 필요하다.
- 기계어 보다 사용하기 편리하다.
22. C 언어에서 “i++” 명령의 설명으로 가장 적합한 것은?
- i 변수를 계속 덧셈한다.
- i 변수를 1씩 증가시킨다.
- i 변수를 2씩 증가시킨다.
- i 변수를 계속 곱셈한다.
23. A/D 변환기 등에 적합하며 이웃한 수와 하나의 비트만 다른 코드는?
- BCD 코드
- ASCII 코드
- 3-초과 코드
- 그레이 코드
25. 채널(channel)의 종류로 옳게 묶인 것은?
- 다이렉트(direct) 채널과 멀티플렉서 채널
- 멀티플렉서 채널과 셀렉터(selector) 채널
- 실렉터 채널과 스트로브(strobe) 채널
- 스트로브 채널과 다이렉트 채널

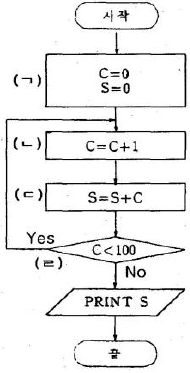

26. 다음의 1 부터 100 까지의 정수의 합을 구하는 반복형 순서도에서 비교, 판단의 역할을 하는 부분은?
- (ㄱ)
- (ㄴ)
- (ㄷ)
- (ㄹ)
-
CBT문제은행AI
2026-04-24 15:47
순서도 기호에서 마름모 형태는 조건에 따라 경로를 나누는 판단 기호를 의미합니다. 제시된 이미지
에서 (ㄹ) 부분이 마름모 형태의 판단 기호에 해당합니다.
오답 노트
(ㄱ), (ㄴ), (ㄷ): 직사각형 형태의 처리 기호
27. 다음 중 컴퓨터 내부에서 10진수를 표현하는 방식은?
- 팩 방식
- 부동 소수점 방식
- 고정 소수점 방식
- fixed point data format
28. 기억 용량의 단위를 잘못 설명한 것은?
- 1비트 : 0 또는 1
- 1 바이트 : 8개의 서로 다른 0 또는 1
- 1 킬로 바이트 : 1000 바이트
- 1 메가 바이트 : 1048576 바이트
29. 표준 신호 발생기가 갖추어야 할 조건으로 틀린 것은?
- 출력 전압이 정확할 것
- 변조도가 정확히 조정되고 변조 왜곡이 클 것
- 누설이 적고 안정도가 높을 것
- 발진 주파수가 정확하고 파형이 양호할 것
30. 다음 그림의 변조도 m은?
-
CBT문제은행AI
2026-04-24 15:46
변조도 $m$은 최대 진폭 $A$와 최소 진폭 $B$의 차이를 합으로 나눈 비율로 계산합니다.
① [기본 공식] $m = \frac{A - B}{A + B} \times 100$
② [숫자 대입]
의 $A, B$ 값을 공식에 대입
③ [최종 결과]
3과목: 전자측정
31. 참값이 25.00[V]인 전압을 측정하였더니 24.85[V]라는 값을 얻었다. 이때 보정백분율은 약 몇 [%] 인가?
- +0.6
- -0.6
- +0.15
- -0.15
32. 전류력계형 계기의 특징에 속하지 않는 것은?
- 주로 전력계로 사용된다.
- 직류 전용의 정밀급 계기이다.
- 외부 자기장의 영향 때문에 자기차폐를 해야 한다.
- 자기 가열의 영향이 비교적 크므로 주의가 필요하다.
34. A-D 컨버터는 무슨 회로인가?
- 저항 측정회로
- 전력을 전압으로 변환하는 회로
- 전류의 양을 전압의 양으로 변환하는 회로
- 아날로그 양을 디지털 양으로 변환하는 회로
35. 다음과 같은 특징을 가지는 측정계기는?
- 동축 주파수계
- 공동 주파수계
- 계수형 주파수계
- 흡수형 주파수계
-
CBT문제은행AI
2026-04-24 15:46
제시된 이미지
의 특징인 직렬 공진회로의 주파수 특성 이용, RLC 회로의 공진 주파수 개략적 측정, $100\text{ MHz}$이하의 고주파 측정 사용은 모두 흡수형 주파수계의 특징입니다.
38. 마이크로파에서 소전력(1[W]이하) 측정으로 전력 표준이 되는 계기는?
- 볼로미터 전력계
- C-C형 전력계
- C-M형 전력계
- 진공관 전력계
39. 입력에 정현파를 가하면 출력에 구형파를 얻을 수 있는 회로는?
- 적분 증폭 회로
- 미분 증폭 회로
- 슈미트 회로
- 밀러 회로
40. 정전형 계기의 특징이 아닌 것은?
- 소비 전력이 극히 작다.
- 주로 저압 측정용으로 사용한다.
- 눈금은 제곱 눈금으로 되어 있다.
- 정전계에 의한 오차를 발생할 수 있다.
42. 전자냉동은 무슨 효과를 이용한 것인가?
- 지벡 효과(Seebeck effect)
- 톰슨 효과(Thomson effect)
- 펠티어 효과(Peltier effect)
- 줄 효과(Joule effect)
45. VTR의 컬러 프로세스(color process)의 VHS 방식에서 사용하고 있는 색 신호 처리방식은?
- DOS 방식
- HPF2방식
- PS(phase shift) 방식
- PI(phase invert) 방식
4과목: 전자기기 및 음향영상기기
46. FM 통신 방식의 특징으로 옳은 것은?
- SN 비가 나쁘다.
- 혼신 방해를 적게 할 수 있다.
- 수신기의 출력 준위 변동이 많다.
- 송신시의 효율을 높일 수 있고, 일그러짐이 많다.

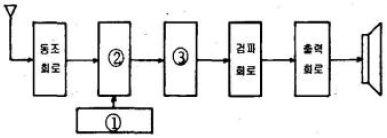

48. 다음 그림은 슈퍼 헤테로다인 수신기의 구성도이다. ①과 ③의 내용으로 옳은 것은?
- ① 국부발진회로, ③ 중간주파증폭회로
- ① 혼합회로, ③ 중간주파증폭회로
- ① 혼합회로, ③ 저주파증폭회로
- ① 국부발진회로, ③ 혼합회로
-
CBT문제은행AI
2026-04-24 15:45
슈퍼 헤테로다인 수신기의 구성 단계에서
의 ①은 혼합회로에 국부 발진 신호를 공급하는 국부발진회로이며, ③은 혼합회로를 거쳐 나온 중간주파수 신호를 증폭하는 중간주파증폭회로입니다.
50. 자기 녹음기의 교류 바이어스에 사용되는 주파수는?
- 약 60 ~ 100[㎐]
- 약 100 ~ 200[㎐]
- 약 30 ~ 200[㎑]
- 약 200 ~ 2000[㎑]

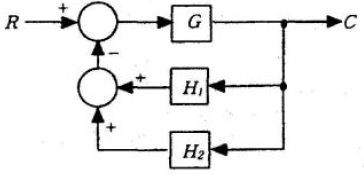

52. 다음 제어계 블록선도에서 전달함수 C/R는?
-
CBT문제은행AI
2026-04-28 06:02
피드백 루프가 병렬로 연결된 제어계의 전체 전달함수를 구하는 문제입니다. 루프 이득은 전향 경로 이득 $G$와 피드백 경로의 합 $H_1 + H_2$의 곱으로 계산됩니다.
① [기본 공식] $\frac{C}{R} = \frac{G}{1 + G(H_1 + H_2)}$
② [숫자 대입] $\frac{C}{R} = \frac{G}{1 + G(H_1 + H_2)}$
③ [최종 결과]
53. VTR의 재생 화면에 하나 또는 다수의 흰 수평선이 나타나는 드롭아웃(Drop Out) 현상의 원인은?
- 수평 동기가 정확히 잡히지 않기 때문에
- 영상 신호에 강한 잡음 신호가 혼입되기 때문에
- 전원전압이 순간적으로 불안정하기 때문에
- 테이프와 헤드 사이에 먼지 등이 끼기 때문에
55. 항공기가 강하할 때 수직면 내에 올바른 코스를 지시하는 것으로 90[㎐] 및 150[㎐]로 변조된 두 전파에 의해 표시되는 착륙 보조장치는?
- PAR
- 팬마커
- 글라이드 패드
- 지상 제어 진입장치
57. 전자현미경의 배율을 크게 하려면?
- 전자렌즈의 크기를 줄인다.
- 전자총의 길이를 길게 한다.
- 전자렌즈에 자기장을 강하게 한다.
- 전자렌즈가 오목렌즈의 역할을 하도록 한다.
58. 콘트라스트(contrast)에 대한 설명으로 옳은 것은?
- 잡음지수를 말한다.
- 음성신호의 이득을 말한다.
- 국부발진기의 주파수 조정 정도를 나타낸다.
- 화면의 가장 밝은 부분과 가장 어두운 부분에 대한 밝기의 비를 말한다.
59. 자동음량조절(AVC)회로의 사용 목적으로 옳지 않은 것은?
- 큰 출력을 얻기 위하여
- 음량을 일정하게 하기 위하여
- 페이딩(fading) 방지를 위하여
- 과대한 출력이 나오지 않게 하기 위하여
60. 자기 녹음기(tape recorder)에서 고음부의 음량과 명료도가 저하한 증세가 나타났을 경우, 주로 어떤 부분의 조정이 필요한가?
- 헤드높이
- 테이프 스피드(모터)
- 헤드 애지머스
- 녹음 바이어스
$$R = \rho \frac{l}{S}$$
위 식에서 길이 $l$이 길어질수록 저항 $R$은 커지며(비례), 단면적 $S$가 넓어질수록 저항 $R$은 작아지기(반비례) 때문입니다.
