1과목: 전기전자공학
1. 자기 인덕턴스가 20[mH]인 코일에 60[Hz]의 전압을 가하면 코일의 유도 리액턴스는 약 몇 [Ω]인가?
- 2.2[Ω]
- 3.7[Ω]
- 5.4[Ω]
- 7.5[Ω]
2. 60[Hz] 180[Hz] 전원정류회로에서 맥동주파수가 되는 정류 방식은?
- 3상 반파형
- 3상 전파형
- 단상 반파형
- 단상 전파형
3. 전원회로에서 무부하시 직류전압이 11[V], 전부하시 직류 전압이 10[V]일 때 전압변동률은 몇 [%]인가?
- 5[%]
- 10[%]
- 15[%]
- 20[%]
4. 전압 증폭도가 100일 때 이것을 데시벨로 나타내면 몇 [dB]인가?
- 10[dB]
- 20[dB]
- 40[dB]
- 60[dB]
5. 무궤환 시 증폭도 A0=100인 증폭회로에 궤환을 β=0.01의 부궤환을 걸면 증폭도는 얼마인가?
- 10
- 20
- 50
- 100
6. 전력이 10[kW]인 반송파를 변조도 80%로 진폭 변조했을 때 양측파대 전력은 몇 [kW]인가?
- 1.6[kW]
- 3.2[kW]
- 6.4[kW]
- 13.2[kW]
8. 다음 중 3단자 정전압 IC에 대한 설명으로 적합하지 않은 것은?
- 78MXX는 (＋)전원용이다.
- 79MXX는 (-)전원용이다.
- 일반적으로 발신 방지용 커패시터가 필요하다.
- 78MXX의 입력전압은 안정된 출력전압을 얻기 위하여 XX 보다 낮은 전압을 인가해야 한다.
11. R=10[kΩ], C=0.5[μF]인 RC 직렬회로에 10[V]를 인가할 때 시상수 τ는 몇 [ms]인가?
- 1[ms]
- 5[ms]
- 10[ms]
- 50[ms]
12. 다음 중으로 차동증폭기의 동상신호제거비(CMRR)에 대한설명으로 가장 적합한 것은?
- CMRR이 클수록 차동 증폭기 성능이 좋다.
- 차동신호이득(Ad)이 작을수록 CMRR이 증대한다.
- 동상신호이득(Ac)이 클수록 CMRR이 증대한다.
- CMRR이 크면 차동증폭기의 잡음 출력이 크다.
13. 다음 중 2개의 안정상태를 가지고, 2진 계수회로 등에 사용되는 것은?
- 부호변환기
- 단안정 멀티바이브레이터
- 비안정 멀티바이브레이터
- 쌍안정 멀티바이브레이터
14. 10[Ω] 저항 10개를 이용하여 얻을 수 있는 가장 큰 합성 저항 값은 몇 [Ω]인가?
- 1[Ω]
- 10[Ω]
- 50[Ω]
- 100[Ω]
15. 다음 중 이상적인 연산증폭기의 특징에 대한 설명으로 적합하지 않은 것은?
- 입력 오프셋 전류가 0이다.
- 주파수 대역폭이 무한대이다.
- 오픈 루프 전압이득이 무한대이다.
- 동상신호제거비(CMRR)가 0이다.
2과목: 전자계산기일반
17. 입력값이 서로 다를 경우 출력이 1, 서로 같을 경우 0으로 출력되는 게이트(gate)는?
- NAND
- EX-OR
- AND
- OR

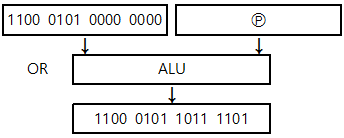

18. 다음 중 OR 연산을 할 경우 Ⓟ에 들어 갈 값은?
- 0000 0000 1011 1101
- 0000 0110 0100 0010
- 1111 1111 0000 0000
- 1100 0101 0000 0000
19. 다음 나열된 장치들 중 출력 장치로만 짝지어진 것은?
- 마우스, 광학마크판독기, 프린터
- 키보드, 스캐너, CRT
- 광학문자판독기, 라이트펜, 프린터
- X-Y플로터, 프린터, CRT
21. 기억장소나 레지스터에 기억된 데이터를 다른 장소 또는 레지스터로 옮길 경우 사용되는 연산은?
- OR
- AND
- MOVE
- Complement
22. 어셈블리언어(Assembly Language)의 설명 중 틀린 것은?
- 기호 언어(Symbolic Language) 라고도 한다.
- 언어 번역프로그램으로 컴파일러(Compiler)를 사용한다.
- 기종 간에 호환성이 적어 전문가들만 주로 사용한다.
- 기계어를 단순히 기호화한 기계 중심 언어이다.
23. 비가중치 코드이며, 연산에는 부적합하지만 어떤 코드로 부터 그 다음의 코드로 증가하는데 하나의 비트만 바꾸면 되므로 데이터의 전송 입·출력 장치 등에 많이 사용되는 코드는?
- BCD 코드
- Gray 코드
- ASCII 코드
- Excess-3 코드
24. 컴퓨터의 입력 과정을 통해서 들어오는 것을 무엇이라고 하는가?
- 자료(Data)
- 지식(Knowledge)
- 객체(Object)
- 정보(Information)
25. 다음 순서도의 기호 중 시작과 끝을 의미하는 기호는?
입니다.
26. 데이터를 스택에 일시 저장하거나 스택으로부터 데이터를 불러내는 명령은?
- store 명령
- load 명령
- push/pop 명령
- 입·출력 명령
27. 컴퓨터에서 가장 기본이 되는 프로그램으로 컴퓨터가 자체적으로 중앙 처리 장치, 주기억 장치, 키보드, 모니터, 그리고 입ㆍ출력 장치 등 하드웨어를 인식하도록 해 주는 것은?
- 운영체제
- 인터프리터
- 패키지 프로그램
- 통신 프로그램
28. 10진수 36과 53을 BCD 더한 값을 BCD코드로 표현하면 어떻게 되는가?
- 11101010
- 10001101
- 11001001
- 10001001
29. 표준 신호발생기가 갖추어야 할 조건 중 옳지 않은 것은?
- 출력 전압이 정확할 것
- 선택도의 지시가 정확할 것
- 누설이 적고 안정도가 높을 것
- 발진 주파수가 정확하고 파형이 양호할 것
3과목: 전자측정
31. 그림에서 a=15mm, b=13mm라 하면 수직, 수평 두 전압의 위상차는 약 몇 도 인가?
- 30°
- 45°
- 60°
- 75°
32. 오실로스코프(Oscilloscope)의 음극선관(Cathode Ray Tube)을 구성하는 주요 부분이 아닌 것은?
- 전자총
- 편향판
- 형광막
- 발진기
33. 다음 중 볼로미터로 측정할 수 없는 것은?
- 고주파 전압 측정
- 고주파 전류 측정
- 고주파 파형 측정
- 마이크로파 전력 측정
34. 디지털 측정 시 고주파 신호를 변환할 때 A/D 변환기와 함께 사용하는 회로는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 스켈치회로
- 파형정형회로
- 클럭발생회로
- 샘플홀드회로
36. 일반적으로 1[Ω] 이하 10-5[Ω] 정도의 저저항 정밀측정에 사용되는 브리지는?
- 켈빈더블 브리지
- 휘스톤 브리지
- 콜라우슈 브리지
- 맥스웰 브리지
38. 다음 중 진폭 변조 신호의 변조도, 주파수 변조 신호의 편차 잡음 등의 신호로부터 여러 가지 정보를 얻는데 사용하는 계측기는?
- 오실로스코프
- 주파수 계수기
- 함수 발생기
- 스펙트럼 분석기
39. 참값 100[V]인 전압을 측정하였더니 측정값이 80[V]이었다 보정 백분율은?
- 25[%]
- -25[%]
- 50[%]
- -50[%]
40. 다음 중 지시 계기의 3요소가 옳게 짝지어진 것은?
- 구동장치, 유도장치, 제어장치
- 구동장치, 제어장치, 제동장치
- 유도장치, 제어장치, 제동장치
- 구동장치, 유도장치, 제동장치
42. 다음 중 초음파의 전파에 있어서 캐비테이션(cavitation)에 대한 설명으로 옳은 것은?
- 액체인 매질에서 기포의 생성과 소멸의 현상
- 액체인 매질에서 기포의 생성과 횡파의 현상
- 액체인 매질에서 종파에 의한 협대역 잡음
- 액체인 매질에서 종파에 의한 광대역 잡음
4과목: 전자기기 및 음향영상기기
48. 다음 그림은 슈퍼헤테로다인 수신기의 계통도이다. 빈칸 (1)의 역할을 옳게 설명한 것은?
- 중간주파 증폭단
- 선택도 향상을 위해 부가된 동조회로
- 일정한 이득을 얻기 위한 자동이득 조정단
- 수신주파수를 중간주파수로 바꾸기 위한 국부 발진기
-
CBT문제은행AI2026-04-24 15:48
에서 빈칸 (1)은 주파수 변환기에 신호를 공급하는 국부 발진기입니다. 이는 수신된 고주파 신호를 일정한 중간주파수로 변환하기 위해 필요한 국부 발진 신호를 생성하는 역할을 합니다.
49. 중간주파수가 455[kHz] 이고 수신주파수가 900[kHz]일 때 영상주파수는 몇 [kHz]인가?
- 1355
- 1610
- 1810
- 1955
50. 공중선의 전류가 57.3[A]이고, 복사저항이 250[Ω], 손실저항이 50[Ω]일 때 공중선 능률은 약 얼마인가?
- 0.83
- 0.22
- 1.23
- 50
51. 녹음기 헤드의 바이어스 공급 방법으로 가장 많이 사용 되는 것은?
- 직류 바이어스
- 교류 바이어스
- 직·교류 바이어스
- C급 바이어스
52. 재생 헤드의 특성 중 자기테이프가 헤드에 밀착 하지 않고 간격이 있기 때문에 생기는 손실은?
- 스페이싱 손실
- 경사에 의한 손실
- 두께 손실
- 각도 손실
53. 오디오 시스템의 주증폭기에 사용되는 회로로 2개의 트랜지스터가 부하에 대하여 직렬로 동작하고, 직류전원에 대해서는 병렬로 접속되는 것은?
- DEPP 회로
- SEPP 회로
- OTL 회로
- 퀄라이저 회로
54. 다음 중 FM 통신 방식의 특징에 대한 설명으로 옳은 것은?
- SN 비가 나쁘다.
- 혼신 방해를 적게 할 수 있다
- 수신기의 출력 준위 변동이 많다
- 송신 시의 효율을 높일 수 있고 일그러짐이 많다.
55. 컬러 TV에서 흑백 방송은 정상으로 수신 되지만 컬러 방송 수신 시 색이 나오지 않는 경우의 고장부분은?
- 매트릭스 회로
- 대역증폭 회로
- 제2영상증폭 회로
- 컨버전스 회로
56. 컴팩트 디스크(CD, compact disk) 에 관한 설명 중 옳지 않은 것은?
- 안쪽에서 바깥쪽으로 향해서 음성 데이터를 기록한다.
- 음성 신호를 디지털 신호로 변환하여 기록한 것이다.
- 한쪽 면에만 음성신호가 기록되어 있다.
- 암전형 카트리지로 신호를 판독한다.
57. 다음 중 전자현미경에서 배기장치(펌프)가 필요한 이유는 무엇인가?
- 시료를 압축하기 위해서
- 전자렌즈의 압력을 높이기 위해서
- . 현미경 내부를 진공으로 하기 위해서
- 전자빔을 한 곳으로 집중시키기 위해서
58. VCR에서 로딩 기구에 대한 설명 중 옳은 것은?
- 애지머스 각도를 말한다.
- VHS 방식에서는 U로딩 기구가 채용된다.
- β-max 방식에서는 parallel 로딩 기구가 채용된다.
- 비디오카세트에서 테이프를 끌어내어 헤드 드럼에 세트하는 기구이다.
59. 강한 직류 자장을 테이프에 가하여 녹음에 의한 잔류 자기를 자화시켜 수거하는 방법은?
- 교류 소거법
- 소가 헤드법
- 직류 소거법
- 테이프 소자기 사용법
60. 다음 중 다이내믹 스피커의 종류가 아닌 것은?
- 콘(cone)형
- 돔(dome)형
- 콘덴서(condenser)형
- 혼(horn)형
① [기본 공식] $X_{L} = 2\pi fL$
② [숫자 대입] $X_{L} = 2 \times 3.14 \times 60 \times 20 \times 10^{-3}$
③ [최종 결과] $X_{L} = 7.5$
