1과목: 전기전자공학
1. 기전력 1.5V, 전류용량 1A인 건전지 6개가 있다. 이것을 직·병렬로 연결하여 3V, 3A의 출력을 얻으려면 어떻게 접속하여야 하는가?
- 6개 모두 직렬 연결
- 6개 모두 병렬 연결
- 2개 직렬 연결한 것을 3조 병렬 연결
- 3개 직렬 연결한 것을 2조 병렬 연결
2. 정전용량 10㎌를 가진 도체에 3×10-3 C의 전하를 주었을 때 도체의 전위는 몇 V 인가 ?
- 0.3
- 3
- 30
- 300
4. 전압 변동률을 나타내는 식은? (단, VO: 무부하시 정류기의 출력 단자전압, VL: 부하시 정류기의 출력 단자전압임)
5. 궤환회로의 특징에 관한 사항으로 옳지 않은 것은?
- 이득의 안정
- 주파수 일그러짐 및 위상 일그러짐의 감소
- 주파수 대역폭의 감소
- 비직선 일그러짐의 감소
6. 그림과 같은 바이어스회로의 안전계수는? (단, β = 49, RC = 2kΩ, VCC = 10V 이다.)
- 50
- 59
- 98
- 200
7. 그림과 같은 발진회로가 지속 발진을 하기 위한 트랜지스터의 전류증폭률 hfe는 어떤 조건이어야 하는가?
- hfe ≥ ω2 L C2
- hfe ≤ ω2 L2 C22
- hfe ≥ ω2 L2 C2
- hfe ≥ ω L C2
11. 그림에서 R을 단선시켰을 경우 회로에 흐르는 전류의 변화에 대한 것으로 옳은 것은?
- 변하지 않는다.
- 25㎃ 감소한다.
- 50㎃ 감소한다.
- 75㎃ 감소한다.
13. 실리콘 다이오드의 특성에 대한 설명으로 옳지 않은 것은?
- 역방향시의 전류가 극히 적다.
- 순방향 전압강하는 게르마늄 다이오드보다 비교적 적다.
- 고역내전압의 것이 만들어진다.
- 일반적으로 120℃ 정도까지 특성이 변하지 않는다.
14. 회로와 같은 전파 정류회로의 입력이 100V, 60Hz 정현파이면 정류되어 나온 평균전압은 약 몇 V 인가? (단, 변압기는 10:1의 변압기이고 다이오드의 순방향 전압강하는 0 이다.)
- 5
- 7
- 9
- 11
15. 그림과 같은 회로의 명칭은?
- 단안정 멀티바이브레이터
- 쌍안정 멀티바이브레이터
- 무안정 멀티바이브레이터
- 플립플롭 (flip-flop)
-
CBT문제은행AI2026-04-24 15:58
제시된 회로
는 하나의 안정 상태와 하나의 불안정 상태를 가지며, 외부 트리거에 의해 상태가 변하는 단안정 멀티바이브레이터의 전형적인 구성입니다.
2과목: 전자계산기일반
16. 플립플롭(FF)회로의 설명으로 틀린 것은?
- 비안정 멀티바이브레이터회로이다.
- 구형파 출력을 낸다.
- 직류 결합으로 되어 있다.
- 계수기 회로에 쓰인다.
17. 컴퓨터에서 명령문이 시행될 때 다음에 시행할 명령문의 주소는 어디에 두는가?
- Cache
- Program Counter
- Instruction Register
- MAR(Memory Address Register)
19. 중앙처리장치를 크게 두 부분으로 분류하면?
- 연산장치와 기억장치
- 제어장치와 기억장치
- 연산장치와 논리장치
- 연산장치와 제어장치
20. 자기 보수화 코드(Self Complement Code)가 아닌 것은?
- Excess-3 Code
- 2421 Code
- 51111 Code
- Gray Code
22. 마이크로프로세서에서 산술연산, 논리연산, 시프트 동작 등을 수행하는 것은?
- ACC
- ALU
- Latch
- Register
24. 불 대수식 특성 중 성립하지 않는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- A+B=B+A
- A+1=1, A+0=0
- Aㆍ(B+C)=AㆍB+AㆍC
25. 프로그래밍에 사용되는 순서도의 역할에 대한 설명으로 옳지 않은 것은?
- 오류 수정이 용이하다.
- 프로그램 코딩의 기초 자료가 된다.
- 프로그램의 갱신 및 유지 관리가 용이하다.
- 프로그램을 쉽게 이해 할 수 있으나 다른 사람에게 전달이 불편하다.
26. 컴퓨터의 프로그램은 일의 처리순서를 나타낸 명령어의 집합이다. 명령어의 구성요소는?
- 명령 코드(OP-Code)와 오퍼랜드(Operand)
- 제어 프로그램과 명령 코드(OP-Code)
- 목적 프로그램과 명령 코드(OP-Code)
- 오퍼랜드(Operand)와 실행 프로그램
28. 다음 순서도 기호가 뜻하는 것은?
- 모든 처리 기능을 표시
- 비교, 판단 기능을 표시
- 순서도의 처음과 끝을 표시
- 일반적인 데이터의 입曺출력 기능 표시
-
CBT문제은행AI
2026-04-24 15:55
제시된
기호는 평행사변형 모양으로, 순서도에서 일반적인 데이터의 입출력 기능을 표시할 때 사용합니다.
오답 노트
모든 처리 기능 표시: 직사각형 기호
비교, 판단 기능 표시: 마름모 기호
순서도의 처음과 끝 표시: 타원형 기호
3과목: 전자측정
31. 정류형 계기의 정류기 접속 방식으로 옳은 것은?
-
CBT문제은행AI
2026-04-24 15:56
정류형 계기는 교류를 직류로 변환하여 측정하며, 전파 정류를 위해 브리지 회로 형태의 정류기 접속 방식을 사용합니다. 따라서 정답은
입니다.
32. 충전된 두 물체 간에 작용하는 정전흡인력 또는 반발력을 이용한 계기는?
- 가동코일형 계기
- 전류력계형 계기
- 유도형 계기
- 정전형 계기
33. 전류계의 측정범위를 100배로 하기 위한 분류기의 저항은 전류계 내부 저항의 몇 배인가?
- 100 배
- 99 배
- 1/100 배
- 1/99 배
35. 헤테로다인 주파수계에서 싱글 비트(single beat) 법보다 더블 비트(Double beat) 법이 좋은 이유는?
- 오차가 적다.
- 구조가 간단하다.
- 취급이 용이하다.
- 측정 주파수 범위가 넓어진다.
38. 측정오차를 설명한 것 중 옳지 않은 것은?
- 개인적인 오차 : 읽는 사람에 따라 생기는 오차
- 우연오차 : 측정조건이 나쁘거나 측정자의 주의력 부족에서의 오차
- 계통적인 오차 : 일정한 원인, 눈금의 부정확, 외부 자장 등에 의한 오차
- 이론적인 오차 : 측정조건의 변동, 측정자의 주의력 동요 등에 의한 오차
39. 계수형 주파수계에서 1[㎳]의 게이트 시간동안에 240개의 펄스가 카운트 되었다면, 피측정 주파수는?
- 4.17[㎐]
- 41.7[㎐]
- 240[㎑]
- 2.4[㎒]
40. 고주파 전력을 측정하는 방법 중 콘덴서를 사용하여 부하 전력의 전압 및 전류에 비례하는 양을 구하고, 열전쌍의 제곱 특성을 이용하여 부하 전력에 비례하는 직류 전류를 가동 코일형 계기로 측정하도록 한 전력계는?
- C-C형 전력계
- C-M형 전력계
- 볼로미터 전력계
- 의사 부하법
41. 고주파 가열에서 유전 가열은 어떤 손에 의하여 발열시키는 방식인가?
- 유전체 손
- 와류 전류손
- 히스테리시스 손
- 표피작용에 의한 손
45. 초음파 가공기에서 호온(horn)의 역할은?
- 공구의 진폭을 크게 하기 위해
- 진동을 강하게 하기 위해
- 공구와 결합을 용이하게 하기 위해
- 발진기와 임피던스 매칭을 하기 위해
4과목: 전자기기 및 음향영상기기
46. 제어하려는 양을 목표에 일치시키기 위하여 편차가 있으면 그것을 검출하여 정정 동작을 자동으로 행하는 것을 의미하는 것은?
- 제어 대상
- 설정값
- 제어량
- 자동 제어
47. 전자 냉동기는 다음 어떤 효과를 응용한 것인가?
- 제에백 효과(Seebeck effect)
- 펠티어 효과(Peltier effect)
- 톰슨 효과(Thomson effect)
- 주울 효과(Joule effect)
49. 주파수 변별기(frequency discriminator)에 대한 설명 중 옳은 것은?
- FM 파에서 원래의 신호파를 꺼내는 FM 검파기이다.
- 자동적으로 출력 전압을 제어한다.
- 다중 통신의 누화를 방지한다.
- 잡음 감쇄기이다.
50. 단파 수신기에서 리미터를 사용하는 주된 이유는?
- 주파수 특성을 향상시키기 위하여
- 페이딩을 방지하기 위하여
- 이득을 높이기 위하여
- 출력을 높이기 위하여
51. 수우퍼 헤테로다인 수신기에서 중간 주파 증폭을 하는 이유로 거리가 먼 것은?
- 전압 변동을 적게 하기 위해
- 선택도를 높이기 위해
- 충실도를 높이기 위해
- 안정한 증폭으로 이득을 높이기 위해
52. 라디오 수신기의 증폭기에서 중역대 증폭도를 A라 하면 저역차단 주파수의 증폭도는 A의 몇 배인가?
- 2
- 1/2
- √2
- 1/√2

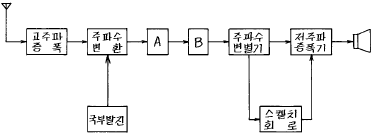

53. 다음 블록도는 FM 수신기의 계통도이다. 빈칸 A, B에 해당하는 명칭은?
- A = 중간 주파 증폭기, B = 저주파 증폭기
- A = 고주파 증폭기, B = 진폭 제한기
- A = 중간 주파 증폭기, B = 진폭 제한기
- A = 고주파 증폭기, B = 검파기
-
CBT문제은행AI
2026-04-24 15:54
FM 수신기의 계통도에서 주파수 변환 이후 신호를 증폭하는 A는 중간 주파 증폭기이며, 이후 진폭의 변동을 제거하여 잡음을 줄이는 B는 진폭 제한기입니다.
54. 현재 표준형 수신기에서 높은 주파수대(1400㎑ 부근)의 트래킹은 다음 중 어느 것으로 조정하면 되는가?
- 패딩 콘덴서의 조정
- 안테나 코일의 권수 조정
- IFT코어 조정
- 트리머 콘덴서의 조정
56. 자기 녹음기의 교류 바이어스에 사용되는 주파수는 대략 얼마인가?
- 60 - 100[㎐]
- 100 - 200[㎐]
- 30 - 200[㎑]
- 200 - 2000[㎑]
59. 증폭기를 통과하여 나온 출력 파형이 입력 파형과 닮은 꼴이 되지 않는 경우의 일그러짐은?
- 과도 일그러짐
- 위상 일그러짐
- 비직선 일그러짐
- 파형 일그러짐
60. A1 전파를 수우퍼 헤테로다인 수신기로 수신할 때 레시버에서 클릭음만 들린다. 이때 고장은?
- ABC
- AGC
- AVC
- BFO
① [기본 공식] $V_{total} = V \times \text{직렬 수}, I_{total} = I \times \text{병렬 조수}$
② [숫자 대입] $3\text{V} = 1.5\text{V} \times 2, 3\text{A} = 1\text{A} \times 3$
③ [최종 결과] 2개 직렬 연결한 것을 3조 병렬 연결
