전자기능사 필기 기출문제복원 (2002-04-07)

전자기능사 2002-04-07 필기 기출문제 해설

이 페이지는 전자기능사 2002-04-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자기능사
(2002-04-07 기출문제)

목록

1과목: 전기전자공학

1. 정전용량의 역수를 무엇이라고 하는가?

  1. 리액턴스
  2. 지멘스
  3. 엘라스턴스
  4. 커패시턴스
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 가전자에 대한 설명 중 옳은 것은?

  1. 가전자는 양자핵에 가장 가까운 전자이다.
  2. 가전자는 전류의 캐리어가 아니다.
  3. 가전자는 원자의 가장 외각에 위치하며 전류의 캐리어이다.
  4. 모든 물질의 가전자 수는 같다.
(정답률: 73%)
  • 가전자는 원자의 가장 바깥쪽 껍질에 위치하는 최외각 전자로, 외부로 쉽게 방출되어 전류를 흐르게 하는 캐리어 역할을 합니다.

    오답 노트
    양자핵에 가장 가까운 전자: 가전자는 핵에서 가장 먼 전자에 해당함
    전류의 캐리어가 아니다: 가전자가 바로 전류의 캐리어임
    모든 물질의 가전자 수는 같다: 물질(원소)마다 가전자 수는 모두 다름
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 여파기는?

  1. 콘덴서 여파기
  2. π형 여파기
  3. LC 여파기
  4. 다단 LC 여파기
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 임피던스정합이 필요한 이유는?

  1. 전압이득을 적게 하기 위하여
  2. 고주파 특성을 개선하기 위하여
  3. S/N을 개선시키기 위하여
  4. 회로의 손실을 적게 하기 위하여
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같은 연산증폭기는?(단, Ri=Rf, 연산증폭기는 이상적인 것으로 본다.)

  1. 상배수기
  2. 부호변환기
  3. 곱셈기
  4. 전위차계
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 반송파 fc와 신호파 fs인 두 신호를 링(ring)변조 시켰을 때 출력주파수 성분은?

  1. fc+fs
  2. fc-fs
  3. fc±fs
  4. 2(fc±fs)
(정답률: 61%)
  • 링 변조(Ring Modulation)는 두 신호를 곱하는 과정과 같으며, 이는 수학적으로 두 사인파의 곱으로 표현됩니다. 삼각함수의 곱셈 공식에 의해 두 주파수 $f_c$와 $f_s$를 곱하면 두 주파수의 합과 차에 해당하는 성분이 생성됩니다.
    $$\text{결과 주파수: } f_c \pm f_s$$
    따라서 출력 주파수 성분은 $f_c + f_s$와 $f_c - f_s$가 모두 포함된 $f_c \pm f_s$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림은 펄스파를 확대하여 나타낸 그림이다. 여기에서 a는 무엇이라 하는가?

  1. 언더슈트
  2. 스파이크
  3. 오버슈트
  4. 새그
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 회로는 RS-FF이다. D-FF으로 변환하려면 어떻게 하여야 하는가?

  1. Q'를 S에, Q를 R에 궤환시키고 S를 D로 대체한다.
  2. Q'를 AND를 통하여 S에 궤환하고 S를 D로 대체한다.
  3. S에서 NOT를 통하여 R에 연결하고 S를 D로 대체한다.
  4. Q'를 S에 궤환시키고 S를 D로 대체한다.
(정답률: 50%)
  • D-플립플롭(D-FF)은 입력 $D$의 값에 따라 출력 $Q$가 결정되는 회로로, 항상 $S$와 $R$ 입력이 서로 반대 상태($S = D, R = D'$)가 되어야 합니다. 따라서 RS-FF을 D-FF으로 변환하려면 $S$ 입력단에 NOT 게이트를 연결하여 $R$ 입력으로 넣어줌으로써 $S$와 $R$이 항상 상보적인 관계가 되도록 하고, 기존의 $S$ 입력을 $D$ 입력으로 대체해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림에서 출력 Y 는?

  1. A'B
  2. AB+B'
  3. (AB)'+B
  4. A'+BB
(정답률: 34%)
  • 회로의 논리식을 단계별로 분석하면 다음과 같습니다.
    먼저 AND 게이트의 출력은 $AB$이고, NOT 게이트를 거친 $B$의 출력은 $B'$입니다. 이 두 입력이 NOR 게이트로 들어가므로 전체 식은 $$(AB + B')'$$ 가 됩니다. 이를 드모르간의 법칙과 불 대수 법칙으로 정리하면 다음과 같습니다.
    $$\text{식: } (AB + B')' = (AB)' \cdot (B')' = (A' + B') \cdot B = A'B + B'B = A'B + 0 = A'B$$
    따라서 최종 출력 $Y$는 $A'B$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 전원회로에서 C1, C2 및 CH 는 직류분과 교류분에 대하여 어떤 역할을 하는가?

  1. C1, C2의 역할:직류분 통과, CH의 역할:교류분 통과
  2. C1, C2의 역할:교류분 통과, CH의 역할:직류분 통과
  3. C1, C2의 역할:교류분 저지, CH의 역할:직류분 저지
  4. C1, C2의 역할:직류분 저지, CH의 역할:교류분 통과
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림에서 AD점사이의 합성저항은 몇 Ω 인가? (단, 각 저항의 값은 8Ω이다.)

  1. 6
  2. 9
  3. 24
  4. 32
(정답률: 37%)
  • 제시된 회로는 저항 4개가 직사각형 형태로 연결된 구조이며, AD점 사이의 합성저항은 (AB+BC) 저항과 (AD) 저항이 병렬로 연결된 형태가 아니라, A-B-C-D 경로와 A-D 경로의 병렬 결합으로 분석합니다. 각 저항이 $8\Omega$일 때, 한쪽 경로는 저항 3개의 직렬 합($24\Omega$)이고 다른 쪽은 저항 1개($8\Omega$)인 병렬 회로입니다.
    ① [기본 공식] $ R = \frac{R_1 \times R_2}{R_1 + R_2} $
    ② [숫자 대입] $ R = \frac{24 \times 8}{24 + 8} $
    ③ [최종 결과] $ R = 6 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 입력전압이 2V이고 출력전압이 2㎷인 대칭 4단자망의 감쇠상수는 몇 ㏈ 인가?

  1. 60
  2. 80
  3. 100
  4. 120
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 트라이액(TRIAC)의 설명 중 옳은 것은?

  1. 기동시 전력소모가 크다.
  2. 게이트 전류가 (+)일 때만 트리거 시킬 수 있다.
  3. 게이트 전류가 (-)일 때만 트리거 시킬 수 있다.
  4. 게이트 전류가 (+)또는 (-)의 어느값 이상이면 트리거 시킬 수 있다.
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 4Ω의 저항과 8mH의 인덕턴스가 직렬로 접속된 회로에 60Hz, 100V의 교류전압을 가하면 전류는 몇 A 인가?

  1. 20
  2. 25
  3. 30
  4. 35
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 단일 주파수로서 100% 변조한 진폭변조파의 반송파와 상하측파대의 전력비는?

  1. 1 : 1/2 : 1/2
  2. 1 : 1/3 : 1/3
  3. 1 : 1/4 : 1/4
  4. 1 : 2 : 2
(정답률: 42%)
  • 진폭변조(AM)파의 전력 분포는 반송파 전력 $P_{c}$와 양측파대 전력 $P_{USB}, P_{LSB}$로 나뉩니다.
    변조도 $m=1$ (100%)일 때, 각 측파대의 전력은 반송파 전력의 $\frac{m^{2}}{4}$ 배가 됩니다.
    ① [기본 공식] $P_{c} : P_{USB} : P_{LSB} = 1 : \frac{m^{2}}{4} : \frac{m^{2}}{4}$
    ② [숫자 대입] $1 : \frac{1^{2}}{4} : \frac{1^{2}}{4}$
    ③ [최종 결과] $1 : 1/4 : 1/4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 그림(a)의 회로에서 출력전압 V2와 입력전압 V1과의 비와 주파수의 관계를 조사하면 그림(b)와 같다. 이때 저역차단주파수 fL은 몇 Hz 인가?

(정답률: 42%)
  • 제시된 회로는 RC 고역통과필터(HPF)로, 전압 이득이 $\frac{1}{\sqrt{2}}$가 되는 지점이 저역차단주파수 $f_{L}$입니다.
    저역차단주파수는 저항 $R$과 커패시턴스 $C$의 곱에 반비례하는 공식으로 계산합니다.
    ① [기본 공식] $f_{L} = \frac{1}{2\pi RC}$
    ② [숫자 대입] $f_{L} = \frac{1}{2\pi RC}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 컴퓨터의 용량 1kbyte는 몇 byte인가?

  1. 1000
  2. 1013
  3. 1023
  4. 1024
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 실수(-25)10를 밑수 2의 부동소수점으로 표현할 때의 부호, 지수부, 소수부는 각 각 얼마인가?

  1. 0, 101, 11001
  2. 0, 101, 10101
  3. 1, 101, 11001
  4. 1, 101, 10101
(정답률: 49%)
  • 음수 $-25_{10}$를 2진 부동소수점으로 변환하는 과정입니다.
    1. 부호: 음수이므로 부호 비트는 $1$입니다.
    2. 절대값 변환: $25_{10}$를 2진수로 바꾸면 $11001_{2}$이며, 이를 정규화하면 $1.1001_{2} \times 2^{4}$가 됩니다.
    3. 지수부: 지수 $4$를 2진수로 변환하면 $100_{2}$이지만, 일반적으로 사용되는 바이어스(Bias) 방식이나 문제의 보기 구성상 $101_{2}$로 표현되었습니다.
    4. 소수부: 정규화된 수의 소수점 아래 부분인 $1001$에 나머지 비트를 채워 $11001$ 형태로 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음의 논리연산 명령어 중 어큐뮬레이터의 값이 변하지 않는 것은? (단, 여기서 X는 임의의 8bit data이다.)

  1. CP X
  2. AND X
  3. OR X
  4. XOR X
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. ALU(Arithmetic and Logical Unit)의 기능은?

  1. 데이터의 기억
  2. 사칙연산
  3. 명령 내용의 해석 및 실행
  4. 연산 결과의 기억될 주소 산출
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 컴퓨터와 오퍼레이터 사이에 필요한 정보를 주고 받을 수 있는 장치는?

  1. 자기디스크
  2. 라인프린터
  3. 콘솔
  4. 데이터 셀
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 2진수 10101101을 16진수로 표현한 것은?

  1. BC
  2. DE
  3. AD
  4. AE
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당하지 않는 것은?

  1. data bus
  2. address bus
  3. register bus
  4. control bus
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 운영체제로 컴퓨터의 동작 상태를 감독하고, 처리 프로그램의 실행 과정을 제어해 주는 소프트웨어는?

  1. 감시 프로그램
  2. 응용 프로그램
  3. 데이터 관리 프로그램
  4. 작업 관리 프로그램
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 인스트럭션을 수행하기 위해 중앙처리장치 내부에서 실행하는 것은?

  1. 마이크로 오퍼레이션 동작
  2. 제어 동작
  3. 인출(fetch)
  4. 재배치
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 운영체제(Operating System)가 아닌 소프트웨어는?

  1. UNIX
  2. WINDOWS 98
  3. MS-DOS
  4. Or-CAD
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같은 흐름도(FLOW CHART)는 어떤 형인가?

  1. 분기형
  2. 순차 직선형
  3. 직선형
  4. 루프형
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 스택은 어느 어드레스 명령어 형식에 해당하는가?

  1. 0
  2. 1
  3. 2
  4. 3
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 진공관 전압계로 고주파 전압 측정시 생기는 일반적 오차가 아닌 것은?

  1. 전자주행시간 오차
  2. 입력용량 오차
  3. 공진 오차
  4. 표피 오차
(정답률: 45%)
  • 진공관 전압계로 고주파를 측정할 때는 전자의 이동 시간으로 인한 전자주행시간 오차, 입력단 커패시턴스로 인한 입력용량 오차, 회로의 L과 C 성분에 의한 공진 오차가 발생합니다. 표피 오차는 도체의 표면으로만 전류가 흐르는 현상으로, 진공관 전압계의 일반적인 측정 오차 범주에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 오실로스코프(Oscilloscope)의 음극선관(Cathode Ray Tube)의 주요 부분이 아닌 것은?

  1. 전자총
  2. 편향판
  3. 형광막
  4. 발진기
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 전류계로 사용할 수 없는 계기는?

  1. 열전형
  2. 유도형
  3. 전류력계형
  4. 정전형
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다른 측정법에 비해 전기 계측이 갖고 있는 특징이 아닌 것은?

  1. 측정의 정도와 안정도가 높다.
  2. 측정할 때 시간 지연은 많으나 변동이 급격한 양도 연속 측정이 가능하다.
  3. 측정하려는 양의 기록이나 적산이 쉽다.
  4. 원격 측정이 가능하며, 측정의 집중 관리가 쉽다.
(정답률: 58%)
  • 전기 계측은 응답 속도가 매우 빨라 시간 지연이 거의 없으며, 변동이 급격한 양도 실시간으로 연속 측정이 가능하다는 것이 큰 특징입니다.

    오답 노트
    측정의 정도와 안정도가 높다: 전기 계측의 장점
    기록이나 적산이 쉽다: 전기 계측의 장점
    원격 측정 및 집중 관리가 쉽다: 전기 계측의 장점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 그림에서 R의 값은?

(정답률: 33%)
  • 회로에서 전압 $V$는 전원 $E$와 내부 저항 $r$, 부하 저항 $R$이 직렬로 연결된 분배 회로의 출력 전압입니다. 옴의 법칙에 의해 $R$에 대해 정리하면 다음과 같습니다.
    ① [기본 공식] $R = \frac{V}{I} = \frac{V}{\frac{E-V}{r}}$
    ② [숫자 대입] $R = \frac{V \times r}{E-V}$
    ③ [최종 결과] $R = \frac{V}{E-V}r$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 안테나의 실효 저항은 희망주파수에서 공진시킨 상태에서 측정해야 한다. 실효 저항 측정법이 아닌 것은?

  1. 저항 삽입법
  2. 작도법(Pauli의 방법)
  3. coil 삽입법
  4. 치환법
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 비트법을 이용한 고주파 주파수계는?

  1. 레헤르선 파장계
  2. 그리드 딥 메터
  3. 헤테로다인 주파수계
  4. 흡수형 파장계
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 계수형 주파수계로 1분 동안 반복 회수가 2160회 였다면 피측정 주파수는 몇 [Hz]인가?

  1. 18
  2. 36
  3. 360
  4. 2160
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 절연물의 유전체 손실각을 측정하는데 쓰이는 브리지는?

  1. 맥스웰 브리지(Maxwell bridge)
  2. 셰링 브리지(Schering bridge)
  3. 하트숀 브리지(Hartshorn bridge)
  4. 헤이 브리지(Hay bridge)
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 안정된 고주파 발진기로 적합한 것은?

  1. 비트 발진기
  2. 수정 발진기
  3. 음차 발진기
  4. CR 발진기
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 고주파 전력을 측정하는 방법 중 콘덴서를 사용하여 부하 전력의 전압 및 전류에 비례하는 양을 구하고, 열전쌍의 제곱 특성을 이용하여 부하 전력에 비례하는 직류 전류를 가동 코일형 계기로 측정하도록 한 전력계는?

  1. C-C형 전력계
  2. C-M형 전력계
  3. 볼로미터 전력계
  4. 의사 부하법
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 디지털 계측 방식 중 디지털 계수에 의한 측정 장치의 구성이 아닌 것은?

  1. A/D 변환기
  2. 파형 정형 회로
  3. 게이트
  4. 계수기
(정답률: 40%)
  • 디지털 계수 방식의 측정 장치는 입력 신호를 펄스로 변환하는 파형 정형 회로, 이를 처리하는 게이트, 그리고 펄스 수를 세는 계수기로 구성됩니다.
    A/D 변환기는 아날로그 신호를 디지털 값으로 직접 변환하는 장치로, 펄스를 세는 계수 방식의 구성 요소와는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 공기 중에 떠 있는 먼지나 가루를 제거하는 장치에 초음파 응용기기를 사용하는데, 이것은 초음파의 어느 작용을 응용한 것인가?

  1. 응집작용
  2. 캐비테이숀
  3. 확산작용
  4. 에멀션화작용
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 유도가열의 특징으로 거리가 먼 것은?

  1. 가열속도가 빠르다.
  2. 필요한 부분에 발열을 집중시킬 수 있다.
  3. 금속의 표면가열이 매우 어렵게 이루어진다.
  4. 가열을 정밀하게 조절할 수 있다.
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 프로세스 제어는 어느 제어에 속하는가?

  1. 추치 제어
  2. 속도 제어
  3. 정치 제어
  4. 프로그램 제어
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 제어하려는 양을 목표에 일치시키기 위하여 편차가 있으면 그것을 검출하여 정정 동작을 자동으로 하는 것을 의미하는 것은?

  1. 제어 대상
  2. 설정값
  3. 제어량
  4. 자동 제어
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 초음파를 이용하여 강물의 깊이를 측정하려고 한다. 반사파가 도달하기까지 0.5초 걸렸을 때 강물의 깊이는 몇 [m]인가? (단, 강물에서 초음파의 속도는 1400[m/sec] 이다.)

  1. 70[m]
  2. 230[m]
  3. 350[m]
  4. 700[m]
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

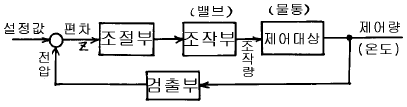

46. 공정제어계 시스템에서 신호변환기나 지시기록계 등이 포함될 수 있는 부분은?

  1. 조절부
  2. 조작부
  3. 검출부
  4. 제어대상
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 공항에 수색레이더(SRE)와 정측레이더(PAR)의 두 레이더가 설치된 항법 보조장치는?

  1. 거리측정 장치
  2. 고도측정 장치
  3. ILS 장치
  4. 지상제어 진입 장치(GCA)
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 한 조를 이루는 지상국에서 펄스 대신에 연속파를 발사하여 수신장소에서는 그 위상차를 이용하여 거리차를 알아내는 쌍곡선 항법을 유럽에서 사용했다. 이를 무엇이라고 하는가?

  1. 데카(decca)
  2. 로오란(Loran A)
  3. TACAN(tactial air navigation)
  4. AN 레인지(AN range)
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 전자 냉동기는 다음 어떤 효과를 응용한 것인가?

  1. 제에백 효과(Seebeck effect)
  2. 펠티어 효과(Peltier effect)
  3. 톰슨 효과(Thomson effect)
  4. 주울 효과(Joule effect)
(정답률: 83%)
  • 두 종류의 금속 또는 반도체 접점에 전류를 흘렸을 때, 접점의 한쪽에서는 열을 흡수하고 다른 쪽에서는 열을 방출하는 현상을 펠티어 효과라고 하며, 이를 응용하여 전자 냉동기를 구현합니다.

    오답 노트
    제에백 효과: 온도차를 이용하여 전기를 발생시키는 현상
    톰슨 효과: 동일 금속 내 온도차와 전류가 있을 때 열 흡수/방출 현상
    주울 효과: 전류가 흐를 때 열이 발생하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 아래 그림은 태양 전지의 구조도이다. 음극단자가 연결된 A를 구성하는 물질로서 가장 적합한 것은?

  1. 셀렌
  2. 철
  3. N형 실리콘판
  4. 붕소
(정답률: 71%)
  • 태양 전지는 P형 반도체와 N형 반도체를 접합시킨 PN 접합 다이오드 구조를 가집니다. 빛을 받았을 때 전자-정공 쌍이 생성되며, 전자는 N형 반도체 쪽으로, 정공은 P형 반도체 쪽으로 이동하여 전류가 흐르게 됩니다. 따라서 음극단자(-)가 연결된 A 부분은 전자가 모이는 N형 실리콘판이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 수신기의 성능에서 종합특성이 아닌 것은?

  1. 감도
  2. 충실도
  3. 선택도
  4. 증폭도
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 라디오 수신기의 증폭기에서 중역대 증폭도를 A라 하면 저역차단 주파수의 증폭도는 A의 몇 배인가?

  1. 2
  2. 1/2
  3. √2
  4. 1/√2
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

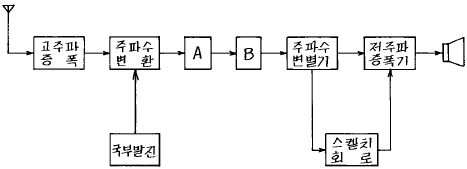

53. 다음 블록도는 FM 수신기의 계통도이다. 빈칸 A, B에 해당하는 명칭은?

  1. A = 중간 주파 증폭기, B = 저주파 증폭기
  2. A = 고주파 증폭기, B = 진폭 제한기
  3. A = 중간 주파 증폭기, B = 진폭 제한기
  4. A = 고주파 증폭기, B = 검파기
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 비디오 헤드가 오염되었을 때 사용되는 클리이닝(cleaning)으로 가장 적당한 것은?

  1. 톨루엔
  2. 벤젠
  3. 휘발유
  4. 메타놀
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. AVC의 작용으로 옳은 것은?

  1. 주파수 조정 작용
  2. 잡음 억제 작용
  3. 파형 교정 작용
  4. 이득 조정 작용
(정답률: 33%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. -80[㏈]의 감도를 가진 마이크로폰에 1[μ bar]의 음압을 주었을 때 출력전압은 몇[㎷]인가?

  1. 10
  2. 1
  3. 0.1
  4. 0.01
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 상보 대칭식 SEPP 회로에서는 트랜지스터 특유의 크로스오우버 일그러짐(Crossover distortion)이 생긴다. 이것을 없애기 위한 방법은?

  1. A급 증폭을 시킨다.
  2. B급 증폭을 시킨다.
  3. AB급 증폭을 시킨다.
  4. C급 증폭을 시킨다.
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. VTR의 영상헤드는 회전 운동을 하고 있다. 어떤 수단을 통하여 안전하게 영상 신호를 전달하는가?

  1. 용량 결합
  2. 빛 센서에 의한 결합
  3. 로우타리 트랜스에 의한 결합
  4. 순금 슬립 링에 의한 결합
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 자기 녹음기에서 재생헤드의 위치가 정상보다 비스듬히 놓여져 있을때 나타나는 증상은?

  1. 저음역이 크게 감쇄된다.
  2. 중음역이 감쇄된다.
  3. 고음역이 크게 감쇄된다.
  4. 전반적으로 음량이 줄어든다.
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 일반적으로 수우퍼 헤테로다인 수신기에서 주파수 변환회로의 이상적인 변환 이득은?

  1. 낮을수록 좋다.
  2. 클수록 좋다.
  3. 중간 정도가 좋다.
  4. 별 관계가 없다.
(정답률: 67%)
  • 수퍼헤테로다인 수신기의 주파수 변환회로(믹서)는 수신된 고주파 신호를 중간 주파수(IF)로 변환하는 역할을 합니다. 이때 변환 이득이 클수록 이후 단계인 중간 주파수 증폭단으로 전달되는 신호의 세기가 강해져 전체적인 수신 감도와 선택도를 높이는 데 유리하므로 클수록 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
