1과목: 전기철도공학
1. 전차선로에서 귀선전류의 대부분이 부급전선에 흐르는 것으로 생각한다면, 선로 임피던스는 몇 Ω/km인가? (단, 전차선의 자기임피던스는 50Ω/km, 부급 전선의 자기 임피던스 30Ω/km, 전차선과 부급 전선의 상호임피던스는 15Ω/km, 흡상변압기의 누설임피던스는 20Ω/km이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 15
- 30
- 50
- 70
2. 트롤리선의 잔존 단면적은 A[mm2]이며 안전율은 St, 트롤리선의 파괴강도를 δo[kgf/mm2]로 하면 트롤리선의 허용장력 T[kgf]를 나타내는 식은?
3. 전차선로에서 전압강하의 보상과 통신유도장해의 경감을 목적으로 말단에 단권변압기만 설치하고 개폐장치는 설치하지 않는 곳을 무엇이라 하는가?
- 급전구분소
- 변압기포스트
- 보조급전구분소
- 차단기포스트
4. 단상변압기 2대를 사용해서 3상 전원을 2상으로 변환하여 3상전원을 평형이 되도록 하는 결선방식은?
- 환상결산
- 스코트결선
- 대각결선
- 포그결선
6. 직류 변전설비의 급전설비에 설치할 필요성이 없는 계전기는?
- 재폐로계전기(79F)
- 과전류계전기(76F)
- 고압지락계전기(64P)
- 부족전압계전기(80F)
7. 지상구간 커티너리 가선방식 전차선로에서 섬락보호지선의 접지설비는 몇 종 접지공사로 하는 것이 가장 적당한가?
- 제1종
- 제2종
- 제3종
- 특별 제3종
8. 전차선에 요구되는 성능과 거리가 먼 것은?
- 연성이 강해야 한다.
- 가선 장력에 대하여 충분히 견디어야 한다.
- 접속 개소의 동전 상태가 양호해야 한다.
- 집전장치 통과와 집전에 지장이 없어야 한다.
9. 변Y형 심플 커터너리 조가방식의 장점은?
- 경점이 경감된다.
- Y선의 장력조정이 쉽다.
- 지지점의 탄성점수가 크다.
- 가선의 압상량이 작다.
11. 강체가선방식의 최대 이도 f를 구하는 식은? (단, ga+ge:특정 경간의 중량[N/m], a:경간[m], Ea:탄성계수[N/mm2], Iy-y:y-y축의 관성모멘트[cm4]이다.)
12. 전기철도 급전계통의 특성에 대한 설명으로 옳은 것은?
- 계통의 보호설비가 필요 없다.
- 부하의 크기 및 시간적 변동이 극히 심하다.
- 전력은 조가선으로만 공급한다.
- 비접지방식을 채택하고 있다.
13. 교류 강체 가선방식에서 컨덕터 레일구간의 온도변화에 의한 리지드바의 팽창을 상쇄시켜주는 장치는?
- 확장장치
- 직접유도장치
- 건널선장치
- 지상부이행장치
15. 전기차 집전장치인 팬터그래프에 대한 설명 중 틀린 것은?
- 추종특성을 좋게 하기 위하여 중량이 무거워야 한다.
- 전기적, 기계적 마모가 적어야 한다.
- 풍압의 영향에 따라 압상력의 영향이 적어야 한다.
- 고속용에는 공진방지용 댐퍼를 설치한다.
16. 교류와 직류의 직통운전에 대한 설명 중 잘못된 것은?
- 사구간 설비가 필요하다.
- 차량 제작비가 많이 든다.
- 승객에 대한 위험이 따른다.
- 환승하는 것 보다 편리하다.
18. 가공 전차선로의 구분장치에 대한 설명이 잘못된 것은?
- 가볍고 기계적 강도가 커야 한다.
- 신호기에 따라 구분장치 직하부분에 팬터그래프가 걸쳐져야 한다.
- 전차선의 급전계통상의 구분에 사용된다.
- 사고발생시 사고구간을 한정시키는 용도에 사용된다.
20. 전차선의 마모율과 관계가 가장 적은 것은?
- 전차선의 항장력
- 허용 잔존 지름
- 팬터그래프 통과 회수
- 급전선의 표준장력
2과목: 전기철도 구조물공학
21. 단독 지지주의 설계하중에 고려되어야 할 하중으로 전선중량에 대한 응력 계산은 주로 어떤 하중을 적용하는가?
- 수직분포하중
- 수직편심하중
- 수평분포하중
- 수평집중하중
22. 전철주 기초인 콘크리트 기초의 일종으로 성토 개소이거나 선로의 경사면의 토압이 약한 개소에 사용하여 침하와 전도가 되지 않도록 기초의 상부를 넓게 하는 기초는?
- 근가기초
- T형기초
- H형기초
- 쇄석기초
24. 그림과 같은 구조물은 몇 차 부정정인가?
- 1차
- 2차
- 3차
- 5차
-
CBT문제은행AI2026-04-24 18:01
구조물의 부정정 차수는 전체 반력 수에서 평형 방정식의 수(3개)를 뺀 값으로 계산합니다.
제시된 이미지
를 분석하면 고정단(반력 3개)과 롤러 지지점 3개(반력 각 1개씩 총 3개)가 있어 총 반력 수는 6개입니다.
① [기본 공식] $n = R - 3$
② [숫자 대입] $n = 6 - 3$
③ [최종 결과] $n = 3$
단, 내부 힌지가 1개 존재하므로 조건식 1개를 추가로 뺍니다.
① [기본 공식] $n = R - 3 - C$
② [숫자 대입] $n = 6 - 3 - 1$
③ [최종 결과] $n = 2$
따라서 2차 부정정 구조물입니다.
25. 전기철도 구조물의 강도 계산을 위한 조건이 아닌 것은?
- 지지주의 종류와 형태
- 사용 전선의 종류와 굵기
- 급전 손실률 및 이상전압 내습
- 전선에 가해지는 장력
26. 전철주와 조립하여 전차선과 급전선 등으 지지하기 위한 것으로서 고정식, 스팬선식, 가동식 등이 있는 강 구조물을 무엇이라 하는가?
- 빔
- 완금
- 완철
- 평행틀
27. 전차선로의 앵커볼트 기초에서 앵커볼트를 넣는 길이 ℓ[cm]를 나타내는 공식은? (단, M:땅의 경계에서의 전주의 굽힘모멘트[kgf·cm], μ:앵커볼트와 콘크리트의 허용 부착강도[kgf/cm2], d:볼트의 유효지름[cm], L:상대할 볼트의 간격[cm], n:인장측 소요 볼트 개수이다.)
28. 전기철도의 지지물로 각 종 전철주를 비교하였을 때 철주에 대한 설명으로 틀린 것은?
- 소요 강도는 자유롭게 설계가 가능하다.
- 전주 길이에 제약이 없다.
- 강도에 비하여 경량이다.
- 초기 도금 후 방청도장이 불필요하다.
29. 그림과 같은 직사각형 단면의 도심을 지나는 X, Y축에 대한 단면상승 모멘트 값은?
- 0
31. 전차선로에 사용하는 지선 기초는 지지물 기초의 인상력에 대한 안전도를 고려하여 지선 기초의 안전율을 얼마 이상으로 적요하여 설계하여야 하는가?
- 1.5
- 2
- 2.5
- 3
32. 전차선로에 사용하는 조합철주의 경사재가 단경사재인 경우 수평면에 대한 경사 각도는 몇 도로 하는가?
- 35도
- 40도
- 45도
- 60도
33. 구조물의 분류 중 1차원 구조물이 아닌 것은?
- 아치(arch)
- 인장보(tension beam)
- 곡선보(curved beam)
- 쉘(shell)
34. 우리나라의 일반 전철구간에 전철주를 건식할 때 곡선반지름이 1000m이상인 경우의 표준경간은 몇 m로 하는가?
- 30
- 40
- 50
- 60
35. 그림의 0점 둘레의 힘의 모멘트는 몇 t·m인가?
- 0
- 1
- 2
- 3
-
CBT문제은행AI
2026-04-28 06:23
힘의 모멘트는 힘의 크기와 회전 중심축까지의 수직 거리의 곱으로 결정됩니다.
에서 작용하는 힘 $P$의 작용선이 회전 중심인 0점을 그대로 통과하고 있으므로, 모멘트 팔(수직 거리)이 0이 되어 모멘트 값은 0이 됩니다.
36. 가공 전차선로의 곡선로에서 수평장력 P[kgf]를 나타낸 식으로 옳은 것은? (단, S는 지지점 간격[m], T는 전선의 장력[kgf], R은 곡선반경 [m]이다.)
-
CBT문제은행AI
2026-04-28 06:23
곡선로에서 전선의 장력에 의해 지지점에 가해지는 수평방향의 힘(횡장력)은 지지점 간격과 장력의 곱을 곡선반경으로 나누어 계산합니다.
① [기본 공식] $P = \frac{S \cdot T}{R}$
② [숫자 대입] $P = \frac{S \cdot T}{R}$
③ [최종 결과] $P = \frac{S \cdot T}{R}$
따라서 정답은
입니다.
37. 안전율에 대한 설명 중 옳은 것은?
- 허용응력도를 말한다.
- 탄성한도를 변형율로 나눈 값이다.
- 극한강도와 허용응력의 비를 말한다.
- 파괴하중을 허용하중으로 나눈 값이다.
38. 전기철도 구조물의 강도를 계산할 때, 풍압하중, 눈하중, 곡선로의 횡장력 등이 포함되는 하중은?
- 수평하중
- 수직하중
- 특수하중
- 고정하중
39. 가공 전차선로에서 직선구간인 경우 전차선의 신장길이가 0.5m이고, 전차선의 선평창계수가 1.7×10-5, 표준온도에 대한 온도변화가 30이라면, 활차식 자동장력 조정장치의 조정거리는 약 몇 m인가?
- 950.4
- 960.4
- 970.4
- 980.4
40. 가공 전차선로 도면의 철근 콘크리트 전주에 11-30-N5000으로 표기되어 있다. 여기에서 11은 무엇을 나타내는가?
- 전주의 지름
- 전주의 설계 횡모멘트
- 전주의 압축력
- 전주의 길이
3과목: 전기자기학
41. 평형판콘덴서의 극간 전압을 일정하게 하고 극판사이에 극판 간격의 2/3두께의 유리판(εs=10)을 삽입할 때 극간의 흡인력은 공기가 극간에 있을 때에 비하여 어떻게 되는가?
- 2.5배 커진다.
- 1.5배 커진다.
- 0.6배로 작아진다.
- 0.8배로 작아진다.
42. 그림들은 전자의 자기모멘트의 크기와 배열상태를 그 차이에 따라 배열한 것이다. 강자성체에 속하는 것은?
-
CBT문제은행AI
2026-04-24 18:01
강자성체는 외부 자기장이 없어도 인접한 자기모멘트들이 서로 강하게 상호작용하여 같은 방향으로 정렬되는 성질을 가집니다. 따라서 모든 화살표가 한 방향으로 나란히 배열된
가 강자성체에 해당합니다.
43. 자계의 세기 H[AT/m], 자속밀도 B[Wb/m2], 투자율 μ[H/m]인 곳의 자계의 에너지 밀도는 몇 J/m3인가?
- BH
-
CBT문제은행AI
2026-04-24 18:02
자계 내의 단위 체적당 저장되는 에너지 밀도를 구하는 문제입니다.
① [기본 공식] $w = \frac{1}{2} B H$에너지 밀도
② [숫자 대입] $w = \frac{1}{2} B H$
③ [최종 결과] $w = \frac{1}{2} B H$
따라서 정답은 이미지
에 해당하는 $\frac{1}{2} B H$ 입니다.
44. 와전류가 이용되고 있는 것은?
- 수중 음파 탐지기
- 레이더
- 자기브레이크(magnetic brake)
- 사이클로트론(cyclotron)
45. 유전류 ε1, ε2인 두 유전체 경계면에서 전계가 경계면에 수직일 때 경계면에 작용하는 힘은 몇 N/m2인가? (단, ε1 > ε2이다.)
-
CBT문제은행AI
2026-04-24 18:02
두 유전체 경계면에서 전계가 수직일 때, 전속밀도 $D$는 연속적입니다. 이때 경계면에 작용하는 힘(압력)은 두 매질의 에너지 밀도 차이로 결정됩니다.
$$F = \frac{1}{2} ( \frac{1}{\epsilon_{2}} - \frac{1}{\epsilon_{1}} ) D^{2}$$
제시된 정답 이미지
는 수식 $\frac{1}{2} ( \frac{1}{\epsilon_{2}} + \frac{1}{\epsilon_{1}} ) D^{2}$ 형태로 보이나, 물리적 원리상 유전율 차이에 의한 힘이 작용하며 정답으로 지정된 이미지의 수식을 따릅니다.
46. 공기 중에서 1m 간격을 가진 두 개의 평행 도체 전류의 단위길이에 작용하는 힘은 몇 N인가? (단, 전류는 1A라고 한다.)
- 2×10-7
- 4×10-7
- 2π×10-7
- 4π×10-7
47. 높은 주파수의 전자파가 전파될 때 일기가 좋은 날보다 비 오는 날 전자파의 감쇄가 심한 원인은?
- 도전률 관계임
- 유전률 관계임
- 투자율 관계임
- 분극률 관계임
48. 반지름 ε[m]의 구 도체에 전하 Q[C]이 주어질 때 구 도체표면에 작용하는 정전응력은 약 몇 N/m2인가?
-
CBT문제은행AI
2026-04-28 06:23
구 도체 표면의 정전응력은 표면 전계 강도의 제곱에 비례하며, 전하 $Q$와 반지름 $a$를 이용하여 계산합니다.
① [기본 공식] $\text{Stress} = \frac{1}{2} \epsilon_{0} E^{2} = \frac{1}{2} \epsilon_{0} (\frac{Q}{4\pi \epsilon_{0} a^{2}})^{2}$
② [숫자 대입] $\text{Stress} = \frac{1}{2} \epsilon_{0} \frac{Q^{2}}{16\pi^{2} \epsilon_{0}^{2} a^{4}}$
③ [최종 결과] $\text{Stress} = \frac{Q^{2}}{32\pi^{2} \epsilon_{0} a^{4}}$
따라서 정답은
입니다.
49. 변위전류 또는 변위전류밀도에 대한 설명 중 틀린 것은?
- 변위전류밀도는 전속밀도의 시간적 변화율이다.
- 자유공간에서 변위전류가 만드는 것은 자계이다.
- 변위전류는 주파수와 관계가 있다.
- 시간적으로 변화하지 않는 계에서도 변위전류는 흐른다.
50. 전기력선에 대한 다음 설명 중 옳은 것은?
- 전기력선은 양전하에서 시작하여 음전하에서 끝난다.
- 전기력선은 전위가 낮은 점에서 높은 점으로 향한다.
- 전기력선의 방향은 그 점의 전계의 방향과 반대이다.
- 전계가 0이 아닌 곳에서 2개의 전기력선은 항상 교차한다.
51. 다음의 전위함수에서 라플라스 방정식을 만족하지 않은 것은?
- V=rcosθ+ø
- V=x2-y2+z2
- V=pcosø+z
- V=V0/d·x
52. 어떤 종류의 결정(結晶)을 가열하면 한 면(面)에 정(正), 반대 면에 부(負)의 전기가 나타나 분극을 일으키며, 반대로 냉각하면 역(逆) 분극이 생긴다. 이 것을 무엇이라 하는가?
- 파이로(Pyro) 전기
- 볼타(Voita) 효과
- 바아크 하우센(Barkkhausen) 법칙
- 압전기(Piezo-electric)의 역효과
53. 평면도체 표면에서 진공내 d[m]의 거리에 짐전하 Q[C]이 있을 때, 이 전하를 무한 원까지 운반하는데 요하는 일은 몇 J인가?
- 9×109×Q2/d
- 4.5×109×Q2/d
- 3×109×Q2/d
- 2.25×109×Q2/d
54. 막대자석의 회전력을 나타내는 식으로 옳은 것은? (단, 막대자석의 자기모멘트 M[Wb·m]와 균등자계 H[A/m] 와의 이루는 각 θ는 0° < θ < 90° 라 한다.)
- M×H[N·m/rad]
- H×M[N·m/rad]
- μ0H×M[N·m/rad]
- M×μ0H[N·m/rad]
55. 그림과 같은 두 개의 통심구 도체가 있다. 구사이가 진공으로 되어 있을 때 동심구간의 정전용량은 몇 F인가?
- 2πε0
- 4πε0
- 8πε0
- 12πε0
56. Maxell의 전자기파 방정식이 아닌 것은?
-
CBT문제은행AI
2026-04-24 18:00
맥스웰 방정식은 전자기 현상을 설명하는 4가지 핵심 방정식으로 구성됩니다.
는 앙페르의 법칙(적분형)을 나타내며, 이는 맥스웰이 수정한 전자기파 방정식의 기본 형태가 아니라 단순한 전류에 의한 자기장 생성 법칙을 의미하므로 정답에서 제외됩니다.
오답 노트
,
,
: 모두 맥스웰의 전자기파 방정식을 구성하는 기본 식들입니다.
57. 단면적 4cm2의 철심에 6×10-4Wb의 자속을 통하게 하려면 2,800AT/m의 자계가 필요하다. 이 철심의 비투자율은 약 얼마인가?
- 346
- 375
- 407
- 427
58. 무한장의 직선 도체에 선전하 밀도 ρ[C/m]로 전하가 충전될 때 이 직선 도체에서 r[m]만큼 떨어진 점의 전위는?
- ρ이다.
- ρ·r이다.
- 0(Zero)이다.
- 무한대(∞)이다.
59. 100kW의 전력이 안테나로부터 사방으로 균일하게 방사되어 나갈 때 안테나로부터 10km 떨어진 점에서의 전계의 세기를 실효값으로 나타내면 약 몇 V/m인가?
- 0.087
- 0.173
- 0.346
- 0.519
60. 정현파 자속의 주파수를 2배로 높이면 유기 기전력은 어떻게 되는가?
- 변하지 않는다.
- 2배로 증가한다.
- 4배로 증가한다.
- 1/2이 된다.
4과목: 전력공학
61. 설비용량 600kW, 부동률 1.2, 수용률 60%일 때의 합성 최대 수용전력은 몇 kW인가?
- 240
- 300
- 432
- 833
62. 망상(Network)배전방식에 대한 설명으로 옳은 것은?
- 부하 증가에 대한 융통성이 적다.
- 전압 변동이 대체로 크다.
- 인축에 대한 감전사고가 적어서 농촌에 적합하다.
- 환상식보다 무정전 공급의 신뢰도가 더 높다.
63. 송전선로에서 가공지선을 설치하는 목적이 아닌 것은?
- 뇌(雷)의 직격을 받을 경우 송전선 보호
- 유도에 의한 송전선의 고저위 방지
- 통신선에 대한 차폐효과 증진
- 철탑의 접지저항 경감
64. 배전계통에서 전력용콘덴서를 설치하는 목적으로 다음 중 가장 타당한 것은?
- 전력손실 감소
- 개폐기의 타단 증력 증대
- 고장시 영상전류 감소
- 변압기 손실 감소
65. 3상 3선식 가공 송전선로의 선간거리가 각각 D12, D23, D31일 때 등가선간거리는 어떻게 표현되는가?
66. 선로의 길이가 50km인 66kV 3상 3선식 1회선 송전선의 1선당 대지정전용량은 0.0058㎌/km이다. 여기에 시설할 소호리액터의 용량은 약 몇 kVA인가? (단, 소호리액터의 용량은 10%의 여유를 주도록 한다.)
- 386
- 435
- 524
- 712
67. 3상용 차단기의 용량은 그 차단기의 정격전압과 정격차단전류와의 곱을 몇 배한 것인가?
- 1/√2
- 1/√3
- √2
- √3

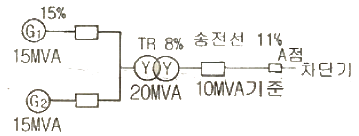

68. 그림과 같은 전력계통에서 A점에 설치된 차단기의 단락용량은 몇 MVA인가? (단, 각 기기의 % 리액턴스는 발전기 G1, G2는 정격용량 15MVA기준 각각 15%이고, 변압기는 정격요량 20MVA 기준 8%, 송전선은 정격용량 10MVA 기준 11%이며, 기타 다른 정수는 무시한다.)
- 20
- 30
- 40
- 50
69. 선로의 단위 길이당의 분포 인덕턴스를 L, 저항을 r, 정전용량을 C, 누설 콘덕턴스를 각각 g라 할 때 전파정수는 어떻게 표현되는가?
-
CBT문제은행AI
2026-04-24 18:00
전파정수 $\gamma$는 선로의 단위 길이당 직렬 임피던스 $Z$와 병렬 어드미턴스 $Y$의 곱의 제곱근으로 정의됩니다.
$$ \gamma = \sqrt{ZY} = \sqrt{(r + j\omega L)(g + j\omega C)} $$
따라서 정답은
입니다.
70. 송전선로에서 단선 고장시 이상 전압이 가장 큰 접지 방식은?
- 비접지방식
- 직접접지방식
- 저항접지방식
- 소호리액터접지방식
71. 가압수형 동력용 원자로에 대한 설명으로 옳은 것은?
- 냉각재인 경수는 가압되지 않은 상태이므로 끓여서 높은 온도까지 올려야 한다.
- 노심에서 발생한 열은 가압된 경수에 의하여 열교환기에 운반된다.
- 노심은 약 100kg/cm2정도의 압력에 견딜수 있는 압력용기 안에 들어 있다.
- 가압수형 원자로는 BWR이라고 한다.
72. 한 대의 주상변압기에 역률(뒤짐) cosθ1, 유효전력 P1[kW]의 부하와 역률(뒤짐) cosθ2, 유효전력 P2[kW]의 부하가 병렬로 접속되어 있을 때 주상변압기 2차측에서 본 부하의 종합 역률은 어떻게 되는가?
73. 쿨평형 3상 전압을 Va, Vb, Vc라 하고
라 할 때
이다. 여기에서 Vx는 어떤 전압을 나타내는가?
- 정상정압
- 단락전압
- 영상전압
- 지락전압
74. 전력계통의 안정도 향상대책으로 직렬 리액턴스를 작게 하기 위한 방법이 아닌 것은?
- 발전기의 리액턴스를 작게 한다.
- 변압기의 리액턴스를 작게 한다.
- 복도체를 사용한다.
- 계통을 연계한다.
75. 변압기의 내부 고장시 동작하는 것으로서 단락고장의 검출등에 사용되는 계전기는?
- 부족전압계전기
- 비율차동계전기
- 재폐로계전기
- 선댁계전기
76. 다음 중 켈빈(Kelvin)의 법칙이 적용되는 경우는?
- 전력 손실량을 축소시키고자 하는 경우
- 전압 강하를 감소시키고자 하는 경우
- 부하 배분의 균형을 얻고자 하는 경우
- 경제적인 전선의 굵기를 선정하고자 하는 경우
78. MHD 발전에 대한 설명으로 옳은 것은?
- 수차 직결 유도발전기에 의한 발전방식이다.
- 2종의 도체의 접정간에 온도차가 생겼을 때 기전력이 발생되는 발전방식이다.
- 얼음극으로부터 열전자 방출에 의한 발전방식이다.
- 도전성 유체와 자장의 상호작용에 의한 직접발전방식이다.
① [기본 공식] $Z = (Z_1 + Z_2 - 2Z_m) + Z_n$
② [숫자 대입] $Z = (50 + 30 - 2 \times 15) + 20$
③ [최종 결과] $Z = 70$
