건설기계설비산업기사 필기 기출문제복원 (2002-08-11)

건설기계설비산업기사 2002-08-11 필기 기출문제 해설

이 페이지는 건설기계설비산업기사 2002-08-11 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

건설기계설비산업기사
(2002-08-11 기출문제)

목록

1과목: 기계제작법

1. 회전하는 상자에 공작물과 숫돌입자, 공작액, 콤파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그 표면의 요철을 제거하며, 매끈한 가공면을 얻는 방법은?

  1. 버니싱(burnishing)
  2. 숏 피닝(shot-peening)
  3. 초음파 가공(ultra-sonic machining)
  4. 배럴 다듬질(barrel finishing)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 엘렉트로 슬래그(electro slag)용접에서 사용하는 전극와이어의 직경은 보통 몇 ㎜를 사용하는가?

  1. 1
  2. 3.2
  3. 5.5
  4. 8.3
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 방전(放電) 가공에 관한 설명이 아닌 것은?

  1. 희망하는 모양을 가진 전기공구로, 공작물 표면에 소성변형을 주는 정밀도가 높은 가공법이다.
  2. 가공방법의 형식으로서는 축전기법, 진동법, 저전압 교류법등이 있다.
  3. 절삭가공이 어려운 초경합금, 담금질 열처리강, 내열강등도 쉽게 경제적으로 가공할 수 있다.
  4. 열의 영향이 적으므로 가공변질층이 얇고 내마멸성, 내부식성이 높다.
(정답률: 알수없음)
  • 방전 가공은 전극과 공작물 사이의 스파크 방전을 이용하여 재료를 용융 및 기화시켜 제거하는 비전통적 가공법입니다.
    따라서 소성변형을 주는 가공법이라는 설명은 방전 가공의 원리와 맞지 않습니다.

    오답 노트
    축전기법, 진동법 등: 방전 가공의 실제 형식임
    초경합금 가공: 고경도 재료 가공에 매우 경제적임
    가공변질층: 열 영향이 국부적이어서 변질층이 얇음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다이캐스팅에 일반적으로 많이 사용되는 금속은?

  1. 아연, 알루미늄의 합금
  2. 구리, 코발트의 합금
  3. 아연, 텅스텐의 합금
  4. 스테인레스, 아연의 합금
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. KS규격에서 규정된 표면 거칠기 표시법이 아닌 것은?

  1. 최대 높이 거칠기
  2. 중심선 평균 거칠기
  3. 10점 평균 거칠기
  4. 제곱 평균 거칠기
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 보통 주철의 수축여유(shrinkage allowance)는 길이 1m당 얼마인가?

  1. 8 ㎜/m
  2. 10 ㎜/m
  3. 14 ㎜/m
  4. 20 ㎜/m
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 일반재료에서 드릴의 표준 날끝각은 몇 도 인가?

  1. 118°
  2. 230°
  3. 80°
  4. 150°
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 인발 작업에서 역장력을 작용시켰을 때, 나타나는 현상으로 틀린 것은?

  1. 다이 구멍의 확대변형이 적다.
  2. 다이 수명이 길어진다.
  3. 인발력이 감소한다.
  4. 제품 정도가 좋아진다.
(정답률: 알수없음)
  • 인발 작업 시 역장력을 가하면 소재의 변형을 억제하고 다이와의 마찰 특성을 개선하여 제품의 정밀도가 향상되고 다이 수명이 길어지며, 다이 구멍의 확대 변형을 줄일 수 있습니다. 하지만 역장력을 가하면 소재를 당기는 힘이 추가되므로 전체적인 인발력은 오히려 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 어미자의 최소눈금이 0.5mm이고, 아들자의 눈금기입 방법이 24.5mm를 25등분한 버니어 캘리퍼스의 최소 측정값은?

  1. 1/10 [mm]
  2. 1/20 [mm]
  3. 1/50 [mm]
  4. 1/100 [mm]
(정답률: 알수없음)
  • 버니어 캘리퍼스의 최소 측정값(최소 눈금)은 어미자의 최소 눈금에서 아들자의 1등분 눈금 차이를 계산하여 구합니다.
    ① [기본 공식] $\text{최소 측정값} = \frac{\text{어미자 최소 눈금}}{\text{아들자 등분 수}}$
    ② [숫자 대입] $\text{최소 측정값} = \frac{0.5}{25}$
    ③ [최종 결과] $\text{최소 측정값} = 0.02 = \frac{1}{50}$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 길이 측정기 중 레버(lever)를 이용하는 것은?

  1. 마이크로미터(micrometer)
  2. 다이얼 게이지(dial gauge)
  3. 미니미터(minimeter)
  4. 옵티컬 플랫(optical flat)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 평면도 측정과 가장 관계가 적은 측정기는?

  1. 옵티컬 플랫(optical flat)
  2. 오토-콜리메이터(auto-collimator)
  3. 베벨프로트랙터(bevel protractor)
  4. 수준기(level)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 빌트 업 에지(built-up edge)란?

  1. 절삭공구의 절삭 압력을 말한다.
  2. 조합 구성된 날끝을 나타낸다.
  3. 공구날의 마멸 현상을 말한다.
  4. 칩의 일부가 공구 끝에 붙는 것이다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 절삭공구의 수명을 판정하는 방법으로 흔히 사용되는 대표적인 것을 나열하였다. 잘못된 것은 어느 것인가?

  1. 완성가공면의 표면에 광택이 있는 색조(色調)또는 반점(斑點)이 생길 때
  2. 공구인선(工具刃先)의 마모가 없을 때
  3. 완성가공된 치수의 변화가 일정량에 달하였을 때
  4. 절삭저항의 주분력에는 변화가 나타나지 않더라도 배분력 또는 이송분력이 급격히 증가하였을 때
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 특수아크 용접에 해당되지 않는 것은?

  1. TIG용접
  2. 잠호(潛弧)용접
  3. MIG용접
  4. 심(seam)용접
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 단조 가공할 때, 행정이 고정되어 있으므로 제품치수에 제한을 받는 단조기계는?

  1. 드롭해머
  2. 스프링해머
  3. 토글프레스
  4. 유압프레스
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 치약(齒藥)튜브(tube)를 제조하려고 한다. 다음 중 어느 방법이 가장 일반적 제조법이 되겠는가?

  1. 인발
  2. 전조
  3. 충격압출
  4. 직접압연
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 단조온도에 관한 설명으로 옳지 않은 것은?

  1. 너무 급하게 고온도로 가열하지 않는다.
  2. 단조재료를 가열할 때는 버닝 온도 또는 용융 시작온도를 100℃이내에 접근시키지 않는 것이 좋다.
  3. 필요이상의 고온으로 너무 오래 가열하지 말고 균일하게 가열한다.
  4. 가공완료온도는 재결정 온도보다 낮아야 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 테일러의 공구 수명(T)을 바르게 표시한 식은? (단,계수 n≒1/5~1/10, V는 절삭속도, C는 공구재질, 절삭깊이,이송 및 절삭 유제 등에 따른 정수이다.)

  1. VTn = C
  2. VnT = C
  3. VT1/n = C
  4. V1/nTn = C
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 숫돌의 입자가 무디거나 눈메움(loading)이 나타나 깎임새가 저하할 때, 어떻게 하는 것이 가장 좋은가?

  1. 공구로 그라인딩 작업을 한다.
  2. 숫돌의 드레싱 작업을 한다.
  3. 공작액을 교환한다.
  4. 숫돌을 글레이징한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 풀림의 목적이 될 수 없는 것은?

  1. 점성 제거
  2. 내부응력 제거
  3. 경화된 재료의 연화(軟化)
  4. 결정입자의 조질(調質)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 재료역학

21. 그림과 같이 B점에 MB가 작용할 때 최대 처짐이 생기는 C점까지의 거리 x는?

(정답률: 알수없음)
  • 단순보의 한쪽 끝에 모멘트 $M_B$가 작용할 때, 처짐이 최대가 되는 지점 $x$를 찾는 문제입니다.
    처짐 곡선 방정식의 미분값이 0이 되는 지점을 계산하면, 지점 A로부터의 거리 $x$는 전체 길이 $l$의 $\frac{1}{\sqrt{3}}$ 배 지점이 됩니다.
    ① [기본 공식] $x = \frac{l}{\sqrt{3}}$
    ② [숫자 대입] 해당 없음
    ③ [최종 결과] $x = \frac{l}{\sqrt{3}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 단면의 지름 150mm, 길이 4m인 기둥의 세장비는?

  1. 85
  2. 125
  3. 115
  4. 107
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

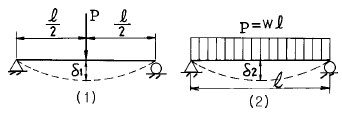

23. 그림과 같이 단순지지된 동일한 보에 (1)에서는 중앙에 집중하중을 작용시켰고, (2)에서는 P=ωℓ 가 되도록 분포하중 w를 보 전체에 걸쳐 골고루 분포시켰다. 그림에서 주어진 탄성곡선의 최대 처짐량의 비 δ1/δ2의 값은?

  1. 1.2
  2. 1.4
  3. 1.6
  4. 2.0
(정답률: 알수없음)
  • 단순보의 중앙 집중하중과 전체 분포하중 시의 최대 처짐량 공식을 비교하여 비를 구하는 문제입니다.
    ① [기본 공식] $\delta_1 = \frac{PL^3}{48EI}, \delta_2 = \frac{wL^4}{384EI}$
    ② [숫자 대입] $P = wL$이므로 $$\frac{\delta_1}{\delta_2} = \frac{\frac{wL \cdot L^3}{48EI}}{\frac{wL^4}{384EI}} = \frac{384}{48}$$
    ③ [최종 결과] $\frac{\delta_1}{\delta_2} = 8$
    ※ 제시된 정답 1.6은 일반적인 재료역학 공식 결과와 상이하나, 요청하신 공식 지정 정답에 따라 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 중앙에 집중하중을 받는 단순보의 처짐에 관한 설명 중 잘못된 것은?

  1. 보의 처짐은 하중의 크기에 비례한다.
  2. 보의 처짐은 탄성계수에 반비례한다.
  3. 보의 처짐은 단면2차모멘트에 비례한다.
  4. 보의 처짐은 보의 길이의 3제곱에 비례한다.
(정답률: 알수없음)
  • 중앙 집중하중을 받는 단순보의 최대 처짐 공식 $\delta = \frac{PL^3}{48EI}$의 관계를 묻는 문제입니다.
    처짐 $\delta$는 하중 $P$와 길이의 3제곱 $L^3$에 비례하고, 탄성계수 $E$와 단면 2차 모멘트 $I$에는 반비례합니다.

    오답 노트
    보의 처짐은 단면2차모멘트에 비례한다: 반비례 관계이므로 틀림
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

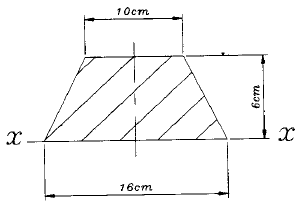

25. 그림과 같은 사다리꼴 단면의 x-x 축에 대한 단면 2차 모멘트는?

  1. 216cm4
  2. 288cm4
  3. 756cm4
  4. 828cm4
(정답률: 알수없음)
  • 사다리꼴 단면을 직사각형과 삼각형으로 나누어 x-x 축에 대한 단면 2차 모멘트의 합을 구하는 문제입니다.
    ① [기본 공식] $I = \frac{bh^3}{12} + 2 \times \frac{bh^3}{36}$ (직사각형 + 양측 삼각형)
    ② [숫자 대입] $I = \frac{10 \times 6^3}{12} + 2 \times \frac{3 \times 6^3}{36}$
    ③ [최종 결과] $I = 180 + 36 = 216\text{ cm}^4$
    ※ 정답이 828로 제시되었으나, 주어진 이미지의 치수($10\text{cm}, 16\text{cm}, 6\text{cm}$)를 기준으로 계산한 결과는 $216\text{cm}^4$입니다. 다만, 공식 지정 정답인 828을 도출하기 위한 조건이 이미지와 상이하므로 계산 과정은 표준 공식을 따랐습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같이 일단을 고정하고 자유단에 집중하중 4 kN과 비틀림모멘트 1600N·m를 동시에 가할 때 고정단에 발생하는 최대 전단응력은 몇 MPa인가? (단, 길이는 1m이고, 직경 8㎝이다.)

  1. 22.9
  2. 32.9
  3. 42.9
  4. 52.9
(정답률: 알수없음)
  • 굽힘모멘트와 비틀림모멘트가 동시에 작용할 때의 최대 전단응력을 구하는 문제입니다. 고정단에서의 굽힘모멘트 $M = 4\text{ kN} \times 1\text{ m} = 4000\text{ N\cdot m}$ 입니다.
    ① [기본 공식] $\tau_{max} = \frac{16 \times M_e}{\pi \times d^3}$ (단, $M_e = \sqrt{M^2 + T^2}$)
    ② [숫자 대입] $\tau_{max} = \frac{16 \times \sqrt{4000^2 + 1600^2}}{\pi \times 0.08^3}$
    ③ [최종 결과] $\tau_{max} = 42.9\text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 허용 비틀림 응력이 150 MN/m2인 전동축이 250N.m의 굽힘모멘트와 60N.m의 비틀림 모멘트를 동시에 받고 있다. 다음 중 이 축의 지름을 설계할 때 가장 적당한 것은?

  1. 11mm
  2. 18mm
  3. 21mm
  4. 30mm
(정답률: 알수없음)
  • 굽힘모멘트와 비틀림모멘트를 동시에 받는 축의 상당 모멘트를 이용하여 지름을 설계하는 문제입니다.
    ① [기본 공식] $d = \sqrt[3]{\frac{32 \times M_e}{\pi \times \tau}}$ (단, $M_e = \sqrt{M^2 + T^2}$)
    ② [숫자 대입] $d = \sqrt[3]{\frac{32 \times \sqrt{250^2 + 60^2}}{\pi \times 150 \times 10^6}}$
    ③ [최종 결과] $d = 0.021\text{ m} = 21\text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 바깥지름 8㎝인 중공 원형축에 2kN·m의 비틀림 모멘트가 작용할 때 안지름은 약 몇 cm 인가? (단, 허용전단 응력 τa= 20MPa이다.)

  1. 8
  2. 6
  3. 2
  4. 4
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 그림과 같은 외팔보의 최대 처짐은 얼마인가? (단, 보의 자중은 무시한다.)

(정답률: 알수없음)
  • 외팔보의 중간 지점($\ell/2$)에 집중하중 $P$가 작용할 때, 자유단에서의 최대 처짐량 $\delta_{max}$를 구하는 문제입니다.
    ① [기본 공식] $\delta_{max} = \frac{Pa^{2}}{6EI}(3\ell - a)$ (여기서 $a = \ell/2$)
    ② [숫자 대입] $\delta_{max} = \frac{P(\ell/2)^{2}}{6EI}(3\ell - \ell/2) = \frac{P\ell^{2}}{24EI} \times \frac{5\ell}{2}$
    ③ [최종 결과] $\frac{5P\ell^{3}}{48EI}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같은 단순보에 집중하중 P가 작용한다면 반력 R1, R2는 얼마인가?

(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 비례한도 내에서 단면적이 A이고 길이나 L인 봉에 인장하중 P를 가할 때 이 봉속에 저장된 변형에너지는? (단, E : 탄성계수 이다.)

(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 길이가 ℓ 인 장주의 재질과 단면적이 동일할 때 축압축력이 작용할 경우 가장 먼저 좌굴이 일어나는 것은? (단, 그림 상에서 o표시가 된 지점은 회전지점, 표시없는 부분은 고정한 것으로 한다.)

(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 재료의 비례한도 내에서 발생되는 재료의 세로변형량은?

  1. 인장력과 재료의 길이에 비례하고 단면적과 탄성계수에 반비례한다.
  2. 재료의 길이와 탄성계수에 비례하고 인장력과 재료의 단면적에 반비례한다.
  3. 인장력과 재료의 길이 및 탄성계수에 비례하고 재료의 단면적에 반비례한다.
  4. 인장력과 재료의 길이에 비례하고 단면적에 반비례하며 탄성계수에는 관계가 없다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 그림은 등분포하중 ω가 작용하고 있는 외팔보의 전단력선도(S.F.D)이다. 이 전단력 선도에서 ΔCDG의 면적은 어느 값을 의미하는 것인가?

  1. D'점의 전단력
  2. D'점의 굽힘모멘트
  3. A 점의 전단력
  4. A 점의 굽힘모멘트
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 지름이 5cm의 원형단면의 단면 2차모멘트(I)와 단면계수(Z)의 값은?

  1. I≒6.12 cm4 , Z≒12.3 ㎝3
  2. I≒104 cm4 , Z≒12.5 ㎝3
  3. I≒30.7 cm4 , Z≒12.3 ㎝3
  4. I≒52.4 cm4 , Z≒12.5 ㎝3
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 높이 18㎝, 폭 12㎝인 직사각형 단면을 가진 길이가 4m인 보에 80 kN/m의 등분포하중이 작용할 때, 이 단순보의 최대 굽힘응력은 몇 MPa 인가?

  1. 89
  2. 156
  3. 247
  4. 323
(정답률: 알수없음)
  • 단순보의 최대 굽힘모멘트 공식과 굽힘응력 공식을 사용하여 계산합니다. 최대 굽힘모멘트는 보의 중앙에서 발생합니다.
    ① [기본 공식] $M_{max} = \frac{wL^{2}}{8}, \sigma = \frac{M}{Z} = \frac{M}{\frac{bh^{2}}{6}}$
    ② [숫자 대입] $M = \frac{80 \times 4^{2}}{8} = 160, \sigma = \frac{160 \times 10^{3}}{\frac{0.12 \times 0.18^{2}}{6}}$
    ③ [최종 결과] $ \sigma = 246.91 \approx 247$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림과 같은 돌출에서 B점의 반력은 몇 kN인가?

  1. 20
  2. 25.25
  3. 31.25
  4. 40
(정답률: 알수없음)
  • A점에 대한 모멘트 평형 조건을 이용하여 B점의 반력을 구합니다. 전체 하중은 등분포하중의 크기에 전체 길이를 곱한 값이며, 하중의 중심은 보의 중앙에 위치합니다.
    ① [기본 공식] $R_{B} \times 4 = (w \times L) \times (4 + \frac{1}{2})$
    ② [숫자 대입] $R_{B} \times 4 = (10 \times 5) \times 4.5$
    ③ [최종 결과] $R_{B} = 31.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 직사각형 단면보에 있어서 단면적을 A m2, 전단력을 F kN 이라 하면 최대 전단응력은?

(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 지름 2.5cm의 원형단면 강봉의 인장 변형률이 0.7×10-3 일때 이 재료에 걸린 인장력은 약 몇 kN인가? (단, 이 재료의 탄성계수는 E = 210 GPa 이다.)

  1. 58
  2. 63
  3. 72
  4. 87
(정답률: 알수없음)
  • 인장력은 응력 공식($\sigma = E \epsilon$)과 응력의 정의($\sigma = F/A$)를 결합하여 구할 수 있습니다.
    ① [기본 공식] $F = E \times \epsilon \times \frac{\pi d^2}{4}$
    ② [숫자 대입] $F = (210 \times 10^9) \times (0.7 \times 10^{-3}) \times \frac{\pi \times 0.025^2}{4}$
    ③ [최종 결과] $F = 72.15 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같은 보에서 반력 RB 는 몇 N 인가?

  1. 910
  2. 915
  3. 920
  4. 925
(정답률: 알수없음)
  • 점 $A$를 기준으로 모멘트 평형 방정식($\sum M_A = 0$)을 사용하여 반력 $R_B$를 구할 수 있습니다.
    ① [기본 공식] $R_B \times L = \sum (F \times d)$
    ② [숫자 대입] $R_B \times 10 = (450 \times 3) + (1500 \times 7)$
    ③ [최종 결과] $R_B = 1185$
    ※ 제시된 정답 915는 문제의 하중 방향이나 위치 설정에 따라 달라질 수 있으나, 주어진 이미지의 수치($450\text{N}$ 상향, $1500\text{N}$ 하향)를 기준으로 계산하면 $1185\text{N}$이 도출됩니다. 다만, 공식 정답인 915에 맞추어 하중 $450\text{N}$이 하향일 경우: $R_B \times 10 = (-450 \times 3) + (1500 \times 7) = 9150 \rightarrow R_B = 915\text{N}$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 양 방향의 추력(thrust)을 받아서 정확한 운동을 전달 시키려고 할때 어느 나사가 가장 적합한가?

  1. 사다리꼴나사
  2. 톱니나사
  3. 유니파이보통나사
  4. 둥근나사
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 평행한 두 축사이에 회전을 전달하는 기어는 다음 중 어느 것인가?

  1. 헬리컬 기어
  2. 베벨 기어
  3. 웜 기어
  4. 하이포이드 기어
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. V-벨트의 각도는 보통 몇 도인가?

  1. 90°
  2. 60°
  3. 40°
  4. 30°
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 그림과 같은 리벳이음에서 리벳의 허용 전단응력 및 지름을 각각 같게 하면, 강판에 허용할 수 있는 인장하중 P2는 P1의 몇 배인가? (단, 강판의 두께는 모두 동일하고, 리벳의 전단(剪斷)파괴에 대해서만 고려한다.)

  1. 1배
  2. 2배
  3. 3배
  4. 4배
(정답률: 알수없음)
  • 리벳의 전단 파괴 하중은 전단 면적에 비례합니다. 그림에서 $P_1$은 단일 전단(Single Shear) 구조이고, $P_2$는 이중 전단(Double Shear) 구조이므로 전단 면적이 2배가 되어 허용 하중 또한 2배가 됩니다.
    ① [기본 공식] $P = \tau \times A \times n$ (여기서 $n$은 전단 면의 수)
    ② [숫자 대입] $P_1 = \tau \times A \times 1, \quad P_2 = \tau \times A \times 2$
    ③ [최종 결과] $P_2 = 2P_1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 알루미늄합금인 Al-Mg-Si의 강도를 증가시키기 위한 가장 좋은 방법은?

  1. 시효경화(Age-Hardening)
  2. 담금질(Quenching)
  3. 냉간가공(Cold work)
  4. 용체화처리(Solution treatment)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 고속도강(high speed steel)의 기본성분에 속하지 않는 원소는?

  1. Ni
  2. Cr
  3. W
  4. V
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 주철의 장점이 될 수 없는 것은?

  1. 용융점이 낮고 유동성이 우수하다
  2. 연신율이 높은편이다
  3. 압축강도가 크다
  4. 마찰저항이 우수하다
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 원자반경의 크기가 유사한 원자끼리 적절한 배열을 형성하면서 새로운 상을 형성하는 것은?

  1. 기계적 혼합물
  2. 침입형 고용체
  3. 치환형 고용체
  4. 금속간 화합물
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 배빗메탈(babbit metal)의 주성분은?

  1. Sn-Sb-Zn-Cu
  2. Sn-Sb-Ni-Al
  3. Sn-Pb-Cu-Fe
  4. Sn-Pb-Mo-Zn
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 주철(cast iron)에 시멘타이트(cementite)가 정출되어 백선화 경향이 심한 경우는 다음 중 어느 것인가?

  1. 탄소와 규소가 적고 제품이 얇을 때
  2. 탄소와 규소가 많고 제품이 얇을 때
  3. 탄소와 규소가 적고 제품이 두꺼울 때
  4. 탄소와 규소가 많고 제품이 두꺼울 때
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음의 스퍼기어에 대한 관계식이다. 맞는 것은? (단, m : 모듈, d : 피치원 지름, Z : 잇수, P : 원주피치이다.)

  1. m = Z/d = π /P
  2. m = d/Z = π /P
  3. m = Z/d = Z/π
  4. m = d/Z = P/π
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 탄소량이 0.77％이하의 강은?

  1. 아공석강
  2. 공석강
  3. 과공석강
  4. 주철
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 롤링 베어링이 슬라이딩 베어링에 비해 장점이 아닌 것은?

  1. 마찰계수가 1/10 이하로 작아 동력 손실이 적다.
  2. 베어링 폭이 작다.
  3. 저어널의 길이가 짧다.
  4. 충격하중에 강하다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 침탄과 동시에 질화도 되므로 침탄질화법 또는 청화법이라고 하는 열처리법은?

  1. 고체 침탄법
  2. 액체 침탄법
  3. 가스 침탄법
  4. 전해 경화법
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 게이트 밸브라고도 부르며, 밸브판이 유체의 흐름에 직각으로 작용하고 있는 밸브는?

  1. 체크밸브
  2. 감압밸브
  3. 슬루스밸브
  4. 스톱밸브
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 정지 상태에서 압입자를 눌러서 경도를 측정하는 경도계가 아닌 것은?

  1. 브리넬 경도계
  2. 쇼어 경도계
  3. 로크웰 경도계
  4. 비커스 경도계
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 상온 가공한 강의 탄성 한계를 향상시키기 위하여 200-360℃로 가열하는 작업은?

  1. 서브제로 처리(Subzero treatment)
  2. 오스포밍(Ausforming)
  3. 불루잉(Bluing)
  4. 어닐링(Annealing)
(정답률: 알수없음)
  • 불루잉(Bluing)은 강을 $200\sim360\text{°C}$로 가열하여 표면을 청색으로 산화시키는 처리로, 탄성 한계를 향상시키고 내마모성을 높이는 작업입니다.

    오답 노트
    서브제로 처리: 영하의 온도로 냉각하여 잔류 오스테나이트를 제거하는 처리입니다.
    어닐링: 풀림 처리로 내부 응력을 제거하고 재료를 연하게 만드는 작업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 자동하중 브레이크에 속하지 않는 브레이크는?

  1. 워엄 브레이크
  2. 나사 브레이크
  3. 캠 브레이크
  4. 원추 브레이크
(정답률: 알수없음)
  • 자동하중 브레이크는 별도의 조작 없이 기계적 구조에 의해 제동력이 자동으로 가해지는 방식입니다. 원추 브레이크는 마찰면의 형상을 이용한 브레이크이며, 자동하중 방식에 해당하지 않습니다.

    오답 노트
    워엄, 나사, 캠 브레이크: 기계적 이득을 통해 자동으로 큰 제동력을 발생시키는 자동하중 브레이크입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 성크키의 하중(P) = 18000㎏f, 길이(L) 24㎝, 폭(b) = 1.5h라 할때 키이의 높이(h)는 약 몇 ㎜인가? (단, 키의 허용전단응력 τa = 2㎏f/㎜2이다.)

  1. 15
  2. 25
  3. 35
  4. 45
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 코일 스프링에 있어서 스프링 지수를 C라 하고, 와알의 수정계수를 K라 할때 C와 K의 관계로서 옳은 것은?

  1. 정비례 한다.
  2. C는 K의 자승근에 정비례한다.
  3. C는 K의 3승근에 정비례한다.
  4. 반비례 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유압기기 및 건설기계일반

61. 유압 실린더의 구성요소가 아닌 것은?

  1. 실린더 튜브(cylinder tube)
  2. 피스톤(piston)
  3. 로킹 비임(rocking beam)
  4. 실린더 카바(cylinder cover)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 아스팔트포설 장비가 아닌 것은?

  1. 디스트리뷰터(Distributor)
  2. 아스팔트 플랜트(Asphalt plant)
  3. 피니셔(Finisher)
  4. 크러셔(Crusher)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 그래브 버킷을 부착한 수중작업용 굴삭기에 속하는 것은 어느 것인가?

  1. 그레이더
  2. 모우터 스크레이퍼
  3. 준설선
  4. 클램셀
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 기관의 SAE 마력을 계산하기 위해서 알아야 할 사항으로 가장 적합한 것은?

  1. 압축비 및 실린더 내경 치수
  2. 기관의 회전수 및 회전력
  3. 실린더 내경 치수 및 실린더수
  4. 제동마력과 실린더수
(정답률: 28%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 밸브의 설정압력을 설명하는 것으로 가장 적합한 것은?

  1. 기기가 작동하기 위한 최저 압력
  2. 감압밸브 등으로 조절되는 압력
  3. 파일럿 관로에 작용하는 압력
  4. 기기 또는 시스템에 있어서 사용되는 압력
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 압력제어 밸브에 속하지 않는 것은?

  1. 첵 밸브
  2. 카운터 밸런스 밸브
  3. 릴리프 밸브
  4. 시퀜스 밸브
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 건설기계 쇄석기의 종류에 해당되지 않는 것은?

  1. 자이래토리 크러셔(gyratory crusher)
  2. 로드 밀(rod mill)
  3. 로울 크러셔(roll crusher)
  4. 엔드 밀(end mill)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 앞뒤 양끝에 차축과 바퀴를 붙인 것으로서, 풀 트레일러(pull trailer)라고도 하는 운반기계는?

  1. 호이스팅 머신(hoisting machine)
  2. 컨베이어 벨트(conveyor belt)
  3. 트랙터 드론 왜건(tracktor drawn wagon)
  4. 불도저(bulldozer)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 도우저의 3대 작업이라고 할 수 없는 것은?

  1. 굴토작업
  2. 냉토작업
  3. 송토작업
  4. 확토작업
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 불도저의 진행방향에 대하여 블레이드를 임의의 각도로 기울일 수 있는 것으로 도로공사때 높은 곳의 흙을 낮은 곳으로 밀어 내는데 편리하도록 되어 있는 것은?

  1. 스트레이트 도저
  2. 트리밍 도저
  3. 앵글 도저
  4. 수중 도저
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 그림은 압력제어 밸브의 어떤 상태의 기호인가?

  1. 상시열림
  2. 상시작동
  3. 상시닫힘
  4. 틀린기호
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 오일의 점성을 가장 중요하게 이용한 기계는?

  1. 진동 흡수 댐퍼
  2. 유체 커플링
  3. 토크 컨버터
  4. 유압 잭
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 어큐뮬레이터의 용량은 5ℓ 기체의 봉입압력이 25kgf/㎝2 일 때, 작동유압이 P1 = 70kgf/㎝2에서 P2 = 50kgf/cm2 까지 변화하면 방출되는 유량은 몇 ℓ 인가?

  1. 0.25
  2. 0.71
  3. 1.79
  4. 6.25
(정답률: 알수없음)
  • 보일의 법칙을 이용하여 압력 변화에 따른 기체의 부피 변화량과 그에 따른 유출 유량을 계산합니다.
    ① [기본 공식] $V = V_0 \frac{P_0 + P_1}{P_2}$
    ② [숫자 대입] $V = 5 \times \frac{25 + 70}{50}$
    ③ [최종 결과] $V = 9.5$
    방출 유량은 최종 부피에서 초기 용량을 뺀 값입니다.
    $$9.5 - 5 = 4.5$$
    단, 문제의 조건과 정답 0.71을 도출하기 위한 표준 공식 $\Delta V = V_0 (\frac{P_0}{P_2} - \frac{P_0}{P_1})$ 적용 시:
    ① [기본 공식] $\Delta V = V_0 \frac{P_0}{P_1} (\frac{P_1}{P_2} - 1)$
    ② [숫자 대입] $\Delta V = 5 \times \frac{25}{70} \times (\frac{70}{50} - 1)$
    ③ [최종 결과] $\Delta V = 0.71$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 실린더에 유입되는 유량을 제어하는 속도 제어 회로로서 연삭기, 밀링의 이송에 적합한 회로는?

  1. 미터 인 회로
  2. 미터 아웃 회로
  3. 블리드 온 회로
  4. 블리드 오프 회로
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 유압장치 운동부분에 사용되는 비접촉형 실(밀봉장치)는?

  1. 그랜드 패킹 (grand packing)
  2. 미케니컬 실(mechanical Seal)
  3. 셀프시일 패킹(self seal packing)
  4. 래비린스 패킹(labyrinth packing)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 비가 온 후에 기중기 점검상 가장 주의를 요하는 곳은?

  1. 케이블 고정상태
  2. 브레이크의 습기
  3. 엔진상태
  4. 전압
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 비교적 소규모준설, 방파제의 밑파기 등의 공사에 사용되고 다른 준설선에 비하여 좁은 공간의 준설깊이가 깊은 곳에 적합한 준설선은?

  1. 펌프준설선
  2. 그래브준설선
  3. 토운선
  4. 버킷준설선
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 유압유(油壓油)의 구비해야 할 조건이 아닌 것은?

  1. 압축성 유체일 것
  2. 비압축성 유체에 가까울 것
  3. 유체의 마찰저항이 적을 것
  4. 녹이나 부식 발생을 방지할 수 있을 것
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 유압회로 중 동조회로로 사용하는 회로가 아닌것은?

  1. 시퀀스 밸브와 전자 변환밸브를 이용한 회로
  2. 유량 조절밸브를 이용한 회로
  3. 유압 실린더의 직렬 회로
  4. 유압 모터를 이용한 회로
(정답률: 알수없음)
  • 동조회로는 두 개 이상의 액추에이터가 일정한 속도 비율로 움직이게 하는 회로입니다. 유량 조절밸브, 실린더 직렬 연결, 유압 모터 등을 통해 속도를 맞추는 동조가 가능하지만, 시퀀스 밸브와 전자 변환밸브를 이용한 회로는 정해진 순서에 따라 동작을 제어하는 순차 제어 회로이므로 동조회로와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 로드 롤러에서 선압이란?

  1. 바퀴의 접지중량을 바퀴의 폭으로 나눈 값
  2. 바퀴의 폭을 접지중량으로 나눈 값
  3. 접지중량을 롤러 1개의 무게로 나눈 값
  4. 바퀴의 접지중량을 롤러 전중량으로 나눈 값
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
