전자산업기사 필기 기출문제복원 (2019-04-27)

전자산업기사 2019-04-27 필기 기출문제 해설

이 페이지는 전자산업기사 2019-04-27 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2019-04-27 기출문제)

목록

1과목: 전자회로

1. 어떤 차동 증폭기의 차동모드 전압이득이 5000, 동상모드 전압이득이 0.25일 때, CMRR은 약 몇 dB인가?

  1. 46
  2. 62
  3. 78
  4. 86
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 회로의 이름으로 옳은 것은?

  1. 전파 정류회로
  2. 배전압 정류회로
  3. 진폭제한회로
  4. 위상반전회로
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 반파정류기와 전파정류기의 다이오드 저항과 부하저항이 서로 같을 때 두 정류기의 전압 변동률의 관계는?

  1. 반파정류기가 전파정류기에 비해 2배 더 크다.
  2. 전파정류기가 반파정류기에 비해 2배 더 크다.
  3. 전파정류기가 반파정류기에 비해 4배 더 크다.
  4. 전파정류기와 반파정류기의 경우가 같다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음에서 피변조파 V=Vcㆍ(1+mcosωt)ㆍsinωt이며, 반송파의 진폭은 4V, 변조도는 50%인 경우 직선 검파를 할 때 부하저항에 나타나는 신호파의 실효치 전압은 약 몇 V 인가?(단 , 효율 η는 90%이다.)

  1. 0.37
  2. 1.27
  3. 2.25
  4. 3.4
(정답률: 73%)
  • 직선 검파 시 부하저항에 나타나는 신호파의 전압은 변조파의 진폭에 효율을 곱하여 계산합니다.
    ① [기본 공식] $V_{rms} = \eta \times \frac{m \times V_c}{2}$
    ② [숫자 대입] $V_{rms} = 0.9 \times \frac{0.5 \times 4}{2}$
    ③ [최종 결과] $V_{rms} = 0.9 \times 1 = 0.9$
    ※ 제시된 정답 1.27V는 일반적인 실효치 계산식 $\eta \times m \times V_c / \sqrt{2}$ 또는 다른 조건이 적용된 결과로 보이나, 기본 원리는 변조도와 반송파 진폭, 효율의 곱으로 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 증폭기의 대역폭 정의로 맞는 것은?

  1. 중간영역전압이득의 100%가 시작되는 주파수에서 끝나는 주파수 사이
  2. 중간영역전압이득의 약 90% 가 시작되는 주파수에서 끝나는 주파수 사이
  3. 중간영역전압이득의 약 70%가 시작되는 주파수에서 끝나는 주파수 사이
  4. 중간영역전압이득의 약 50%가 시작되는 주파수에서 끝나는 주파수 사이
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 어떤 증폭기가 전압 이득(Av)이 50이고, 차단주파수(fc)가 20Hz일 때, 궤환 시 전압이득이 40이 되었다면, 변경된 차단주파수는 몇 Hz 인가?

  1. 8
  2. 16
  3. 20
  4. 25
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 회로에서 출력 Vo의 전압(V)은? (단, OPAMP는 이상적이다)

  1. －7
  2. －21
  3. 7
  4. 21
(정답률: 84%)
  • 반전 가산기 회로로, 각 입력 전압의 합에 피드백 저항과 입력 저항의 비율을 곱하여 출력 전압을 구합니다.
    ① [기본 공식] $V_{o} = -( \frac{R_{f}}{R_{1}}V_{1} + \frac{R_{f}}{R_{2}}V_{2} + \frac{R_{f}}{R_{3}}V_{3} )$
    ② [숫자 대입] $V_{o} = -( \frac{12}{4} \times 1 + \frac{12}{4} \times 2 + \frac{12}{4} \times 4 )$
    ③ [최종 결과] $V_{o} = -21$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 정현파를 입력하면 구형파가 출력되는 회로는?

  1. 적분 회로
  2. 미분 회로
  3. 부트스트랩 회로
  4. 슈미트 트리거 회로
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 FET의 특징으로 옳은 것은?

  1. Ai(전류이득) = ∞
  2. 입력 저항이 10 ~ 100Ω 정도로 작다.
  3. 전압 제어 방식이다
  4. 이득×대역폭이 바이폴라(Bipolar) 보다 크다.
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 트랜지스터(BJT)의 동작점 중 증폭기로 동작하기 위한 영역은?

  1. cutoff region
  2. saturation region
  3. active region
  4. breakdown region
(정답률: 73%)
  • BJT가 증폭기로 동작하기 위해서는 베이스-이미터 접합은 순방향 바이어스, 베이스-콜렉터 접합은 역방향 바이어스 상태여야 하는 활성 영역(active region)에서 동작해야 합니다.

    오답 노트
    cutoff region: 스위치 OFF 상태
    saturation region: 스위치 ON 상태
    breakdown region: 소자 파괴 영역
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 원소 중 도너원자로 틀린 것은?

  1. In
  2. P
  3. As
  4. Sb
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 회로의 출력파형은 어느 것인가?

(정답률: 83%)
  • 제시된 회로는 다이오드와 바이어스 전압 $V_{B1}$, $V_{B2}$를 이용한 클리퍼(Clipper) 회로입니다. 입력 전압 $V_i$가 $V_{B1}$보다 높아지면 $D_1$이 도통되어 상단이 제한되고, $V_{B2}$보다 낮아지면 $D_2$가 도통되어 하단이 제한됩니다. 따라서 출력 파형은 $V_{B1}$과 $V_{B2}$ 사이에서 잘린 형태인 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 연산증폭기의 특성 중 슬루 레이트(slew rate)에 가장 영향을 많이 받는 특성은?

  1. 잡음 특성
  2. 이득 특성
  3. 스위칭 특성
  4. 동상 제거 특성
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다단(3단) 증폭기의 전체 전압 이득은 약 몇 dB인가? (단, 각단의 전압이득Av1=10, Av2=15, Av3=20 이다.)

  1. 45
  2. 70
  3. 90
  4. 100
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 이상적인 펄스파형에서 펄스폭이 20μs이고, 펄스의 반복 주파수가 1000Hz일 때, 이 펄스파의 점유율 D는 얼마인가?

  1. 0.005
  2. 0.002
  3. 0.05
  4. 0.02
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

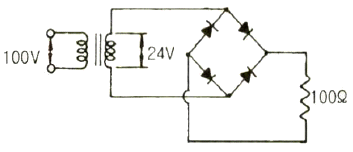

16. 다음 정류회로에서 다이오드에 걸리는 피크역전압(PIV)은 몇 V인가? (단, 다이오드는 이상적인 소자이다.)

  1. 12
  2. 24
  3. 48
  4. 100
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 회로에서 궤환율 β는 얼마인가?

  1. 0.25
  2. 0.5
  3. 0.75
  4. 1
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 트랜지스터(BJT) 회로를 증폭기로 사용하기 위해 바이어스를 설계 시 가장 적절한 것은?

  1. 베이스-이미터 사이는 역방향, 컬렉터-베이스 사이도 역방향
  2. 베이스-이미터 사이는 역방향, 컬렉터-베이스 사이는 순방향
  3. 베이스-이미터 사이는 순방향, 컬렉터-베이스 사이도 순방향
  4. 베이스-이미터 사이는 순방향, 컬렉터-베이스 사이는 역방향
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 전압 증폭도가 항상 1보다 작은 증폭회로는?

  1. 컬렉터 접지 증폭회로
  2. 이미터 접지 증폭회로
  3. 베이스 접지 증폭회로
  4. 게이트 접지 증폭회로
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 트랜지스터(BJT) 증폭기 구성에서 C급 증폭기의 가장 큰 장점은?

  1. 잡음의 감소
  2. 효율의 증대
  3. 회로 구성이 간단
  4. 출력 파형의 왜율 감소
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 어떤 폐곡면 내에 +8μC의 전하와 －3μC의 전하가 있을 경우, 이 폐곡면에서 나오는 전기력선의 총 수는 약 몇 개 인가?

  1. 0.30×105
  2. 1.24×105
  3. 5.65×105
  4. 9.65×105
(정답률: 72%)
  • 가우스 법칙에 따라 폐곡면에서 나오는 전기력선의 총 수는 폐곡면 내부의 알짜 전하량을 진공의 유전율로 나눈 값과 같습니다.
    ① [기본 공식] $N = \frac{Q}{\epsilon_0}$
    ② [숫자 대입] $N = \frac{(8 - 3) \times 10^{-6}}{8.855 \times 10^{-12}}$
    ③ [최종 결과] $N = 5.65 \times 10^{5}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 자속의 연속성을 나타낸 식은?

  1. B = μH
  2. ∇ · B = 0
  3. ∇ · B = ρ
  4. ∇ · B = －μH
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 자화곡선(B－H곡선)을 나타내는 Frolich의 식은?

(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 거리에 반비례하는 전계의 세기를 가진 것은?

  1. 점전하
  2. 구전하
  3. 선전하
  4. 전기쌍극자
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 유전체에서 분극의 세기 단위는?

  1. C/m3
  2. C/m2
  3. C/m
  4. C
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 중공도체의 중공부에 전하를 놓지 않으면 외부에서 준 전하는 외부 표면에만 분포한다. 이때 도체 내의 전계는 몇 V/m인가?

  1. 0
  2. 4π
  3. ∞
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 반지름 a(m)인 전선을 지상 h(m) 높이의 지면에 나란하게 가설했을 때의 단위 길이당 자기유도계수 L(H/m)은? (단, 도선의 투자율은 μ(H/m)이다.)

(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전류에 의한 자계의 방향을 결정하는 법칙은?

  1. 렌츠의 법칙
  2. 플레밍의 왼손 법칙
  3. 플레밍의 오른손 법칙
  4. 암페어의 오른나사 법칙
(정답률: 77%)
  • 전류가 흐르는 도선 주위에 형성되는 자계의 방향은 오른손 엄지손가락을 전류 방향으로 향하게 했을 때 나머지 네 손가락이 감기는 방향과 일치하는 암페어의 오른나사 법칙으로 결정합니다.

    오답 노트
    렌츠의 법칙: 유도 기전력의 방향 결정
    플레밍의 왼손 법칙: 전동기의 힘의 방향 결정
    플레밍의 오른손 법칙: 발전기의 기전력 방향 결정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 반지름 a(m)인 도체구에 전하 Q(C)이 있을 때, 이 도체구가 유전율 ε(F/m)인 유전체에 있다고 하면 이 도체구가 가진 에너지(J)는?

(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 평균반지름 10cm인 환상솔레노이드에 5A의 전류가 흐를 때 내부자계가 1600AT/m이었다. 권수는 약 몇 회인가?

  1. 210
  2. 200
  3. 190
  4. 180
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 일 때, 전류와 전압과의 위상차는 얼마인가?

(정답률: 72%)
  • 전류와 전압의 위상차는 두 파형의 위상각 차이를 통해 구할 수 있습니다. 전류의 위상각 $\theta_i = -\frac{\pi}{4}$이고, 전압의 위상각 $\theta_v = -\frac{\pi}{6}$이므로, 위상차 $\theta = \theta_i - \theta_v$로 계산합니다.
    ① [기본 공식] $\theta = \theta_i - \theta_v$
    ② [숫자 대입] $\theta = -\frac{\pi}{4} - (-\frac{\pi}{6})$
    ③ [최종 결과] $\theta = -\frac{\pi}{12}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 파형 중 파형률이 가장 작은 것은?

  1. 삼각파
  2. 정현파
  3. 구형파
  4. 반원파
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 파형의 실효치는 몇 V 인가?

(정답률: 75%)
  • 주어진 파형은 최댓값이 $1\text{V}$이고 주기가 $1$인 톱니파(삼각파) 형태입니다. 실효치(RMS)는 한 주기 동안의 제곱 평균의 제곱근으로 계산합니다.
    ① [기본 공식] $V_{rms} = \sqrt{\frac{1}{T} \int_{0}^{T} (\frac{V_m}{T}t)^2 dt}$
    ② [숫자 대입] $V_{rms} = \sqrt{\frac{1}{1} \int_{0}^{1} (1t)^2 dt} = \sqrt{[\frac{1}{3}t^3]_0^1}$
    ③ [최종 결과] $V_{rms} = \frac{1}{\sqrt{3}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 복소평면(S평면)에서 근의 위치가 그림의 X표점에 있을 때 응답 파형은?

  1. 감쇠 진동한다
  2. 지속 진동한다
  3. 증가 진동한다
  4. 단조 증가한다
(정답률: 78%)
  • S평면(복소평면)에서 근의 위치가 허수축($j\omega$축) 위에 존재하고 실수부 $\sigma$가 0인 경우, 감쇠나 증폭 없이 일정한 진폭으로 진동하는 응답을 보입니다. 따라서 이 파형은 지속 진동합니다.

    오답 노트
    감쇠 진동: 근이 좌반평면($\sigma < 0$)에 위치
    증가 진동: 근이 우반평면($\sigma > 0$)에 위치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 그림과 같은 RL 직렬회로에서 스위치가 연결되었을 때, 정상전류는 몇 A 인가?

  1. 0.5
  2. 1
  3. 1.5
  4. 2
(정답률: 70%)
  • RL 직렬회로에서 스위치를 닫고 시간이 충분히 흐른 뒤의 정상상태(Steady-state)가 되면, 인덕터 $L$은 단락(Short) 상태가 되어 단순한 저항 회로로 취급합니다. 이때의 전류는 옴의 법칙을 사용하여 계산합니다.
    ① [기본 공식] $I = \frac{E}{R}$
    ② [숫자 대입] $I = \frac{10}{5}$
    ③ [최종 결과] $I = 2\text{ A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 회로에서 등가 임피던스는?

  1. jω(L1+L2-2M)
  2. jω(L1+L2+2M)
  3. jω(L1+L2+2M)+R
  4. jω(L1+L2-2M)+R
(정답률: 70%)
  • 회로에서 두 인덕터 $L_1$, $L_2$가 상호 인덕턴스 $M$을 가지며, 점의 위치가 서로 반대 방향(차동 결합)으로 연결되어 있습니다. 따라서 전체 임피던스는 두 인덕터의 자기 인덕턴스 합에서 상호 인덕턴스의 2배를 뺀 값에 저항 $R$이 직렬로 더해진 형태가 됩니다.
    $$Z = j\omega(L_1 + L_2 - 2M) + R$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 라플라스 변환 H(s)에서 변수 s의 의미는?

  1. 복소 주파수
  2. 전달함수
  3. 영점
  4. 극점
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 이상적인 무손실 선로에서 파동의 위상 속도(v)는? (단, L은 선로의 단위길이당 인덕턴스이고, C는 선로의 단위 길이당 정전용량이다.)

(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 어떤 회로의 전압 , 전류 일 때 임피던스 Z는 몇 Ω인가?

(정답률: 74%)
  • 임피던스 $Z$는 전압 $E$를 전류 $I$로 나눈 값이며, 극좌표 형식의 나눗셈은 크기는 나누고 위상은 뺍니다.
    $$Z = \frac{E}{I}$$
    $$Z = \frac{10 \angle \frac{\pi}{3}}{5 \angle \frac{\pi}{6}} = 2 \angle (\frac{\pi}{3} - \frac{\pi}{6}) = 2 \angle \frac{\pi}{6}$$
    이를 복소수 형태로 변환하면 $2(\cos \frac{\pi}{6} + j\sin \frac{\pi}{6}) = 2(\frac{\sqrt{3}}{2} + j\frac{1}{2}) = \sqrt{3} + j$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같은 회로가 정저항 회로가 되기 위한 C 값은 몇 μF인가? (단, R=2kΩ, L=4H 이다.)

  1. 0.1
  2. 0.2
  3. 1
  4. 2
(정답률: 63%)
  • 정저항 회로(Constant Resistance Network)가 되기 위해서는 회로의 전체 임피던스가 주파수에 관계없이 일정해야 하며, 이를 위해 $L$과 $C$의 시정수가 동일해야 합니다.
    ① [기본 공식] $L/R = RC$
    ② [숫자 대입] $4/2000 = 2000 \times C$
    ③ [최종 결과] $C = 1 \times 10^{-6} = 1\mu\text{F}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. CPU가 데이터를 받아들일 수 있음을 메모리에 알리는 신호를 송출하는 단계는?

  1. SYNC(Synchronization signal)
  2. INT(Interrupt request)
  3. INTE(Interrupt enable)
  4. DBIN(Data bus In)
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 회로에서 A=1001, B=0111이 입력되어 있을 때 출력은?(단, A와 B는 입력이고 f는 출력이다.)

  1. 0111
  2. 1110
  3. 1001
  4. 0001
(정답률: 72%)
  • 회로도를 분석하면 출력 $f$는 $(A \text{ OR } B) \text{ AND } \text{NOT}(A \text{ AND } B)$의 논리 구조를 가집니다. 이는 두 입력이 서로 다를 때만 1이 출력되는 XOR(배타적 논리합) 게이트와 동일한 동작입니다.
    입력 $A=1001$, $B=0111$에 대해 각 비트별로 XOR 연산을 수행합니다.
    1. 첫 번째 비트: $1 \text{ XOR } 0 = 1$
    2. 두 번째 비트: $0 \text{ XOR } 1 = 1$
    3. 세 번째 비트: $0 \text{ XOR } 1 = 1$
    4. 네 번째 비트: $1 \text{ XOR } 1 = 0$
    따라서 최종 출력 $f$는 $1110$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 주 기억장치에 주로 사용되는 기억 소자는? (문제 오류로 가답안 발표시 1번이 답안으로 발표되었으나, 확정답안 발표시 1번, 2번이 정답 처리 되었습니다. 여기서는 가답안인 1번을 누르면 정답 처리 됩니다.)

  1. RAM
  2. ROM
  3. 캐시 기억장치
  4. 자기 코어 기억장치
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. RS플립플롭의 특징이 아닌 것은?

  1. 입력으로 S(Set)와 R(Reset)이 있다.
  2. 양쪽 입력이 동시에 0이 될 수 있다.
  3. 펄스가 가해지면 반전되어 기억된다.
  4. 계산기의 레지스터, 제어회로 등에 사용된다.
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 2진수 (1101)2 의 그레이 코드 변환 결과는?

  1. (0010)2
  2. (0011)2
  3. (1011)2
  4. (1111)2
(정답률: 75%)
  • 2진수를 그레이 코드로 변환할 때는 최상위 비트(MSB)는 그대로 내려쓰고, 그다음 비트부터는 이전 2진수 비트와 현재 2진수 비트를 XOR 연산합니다.
    1. 첫 번째 비트: $1 \rightarrow 1$
    2. 두 번째 비트: $1 \oplus 1 = 0$
    3. 세 번째 비트: $1 \oplus 0 = 1$
    4. 네 번째 비트: $0 \oplus 1 = 1$
    따라서 결과는 $(1011)_{2}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 1 k×8비트 용량의 RAM을 구성하려고 할 때, 필요한 어드레스 선은 몇 개 인가?

  1. 8
  2. 10
  3. 12
  4. 14
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 C언어의 자료형 중 integer type이 아닌 것은?

  1. int
  2. long
  3. double
  4. short
(정답률: 81%)
  • C언어에서 integer type은 정수를 저장하는 자료형을 의미하며, int, long, short 등이 이에 해당합니다. 반면 double은 소수점이 포함된 실수를 저장하는 부동 소수점(floating-point) 자료형이므로 정수형이 아닙니다.

    오답 노트
    int, long, short: 모두 정수 데이터를 처리하는 정수형 자료형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 인터럽트 수행을 위해서 기본적으로 요구되는 요소가 아닌 것은?

  1. 큐
  2. 인터럽트 서브루틴
  3. 스택
  4. 인터럽트 요구신호
(정답률: 72%)
  • 인터럽트 처리를 위해서는 인터럽트 발생을 알리는 요구신호, 현재 상태를 저장할 스택, 그리고 실제 처리 과정을 담은 인터럽트 서브루틴이 필수적입니다.

    오답 노트
    큐: 데이터의 순차적 처리를 위한 자료구조이며 인터럽트 수행의 기본 필수 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 어떤 컴퓨터의 번지레지스터(address register)가 16비트일 때 최대 번지지정 가능 용량은 몇 k인가?

  1. 256
  2. 64
  3. 32
  4. 16
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 16진수 12E0을 10진수로 변환한 결과로 옳은 것은?

  1. 4832
  2. 4834
  3. 4836
  4. 4838
(정답률: 74%)
  • 16진수 각 자릿수에 16의 거듭제곱을 곱하여 합산하는 진법 변환 원리를 이용합니다.
    ① [기본 공식] $Value = (d_3 \times 16^3) + (d_2 \times 16^2) + (d_1 \times 16^1) + (d_0 \times 16^0)$
    ② [숫자 대입] $Value = (1 \times 4096) + (2 \times 256) + (14 \times 16) + (0 \times 1)$
    ③ [최종 결과] $Value = 4832$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 카운터를 설계하는데 가장 많이 사용하는 플립플롭은?

  1. RS 플립플롭
  2. D 플립플롭
  3. T 플립플롭
  4. E 플립플롭
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. JK플립플롭에서 J=0, K=1로 입력될 때 플립플롭은 어떻게 변하는가?

  1. 1로 변한다.
  2. 0으로 변한다.
  3. 전 내용이 그대로 남는다.
  4. 전 내용에 대한 complement로 된다.
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 버퍼 메모리(buffer memory)의 목적으로 틀린 것은?

  1. 데이터를 미리 주기억장치에서 가져온다.
  2. 주기억장치의 용량을 크게 한다.
  3. 많은 데이터를 주기억장치에서 한 번에 가져나간다.
  4. 저속 입ㆍ출력장치와 고속 내부기억장치에 설치하여 사용된다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 컴퓨터가 프로그램을 수행하던 중 컴퓨터 내부나 외부에서 응급 사태가 발생하여 현재 수행되는 프로그램이 일시적으로 중지되는 상태는?

  1. break
  2. stop
  3. emergency
  4. interrupt
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 디코더(decoder)의 입력이 3개일 때 출력은 최대 몇 개인가?

  1. 1
  2. 2
  3. 4
  4. 8
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 10진수 79를 8비트로 표현하여 1의 보수를 취한 후 우측으로 2비트 산술 시 프트 했을 때의 2진수 값은?

  1. 01001111
  2. 10110000
  3. 11011000
  4. 11101100
(정답률: 58%)
  • 10진수를 2진수로 변환 후 1의 보수를 취하고, 부호를 유지하며 우측으로 밀어내는 산술 시프트를 수행합니다.
    1. 10진수 $79$를 8비트 2진수로 변환: $01001111_2$
    2. 1의 보수 취하기(비트 반전): $10110000_2$
    3. 우측 산술 시프트 2비트(최상위 부호비트 $1$ 유지하며 이동):
    $$10110000 \rightarrow 11011000 \rightarrow 11101100$$
    최종 결과는 $11101100$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 2의 보수로 음수를 처리하는 시스템에서 가산기능과 보수기능만 있는 산술논리 연산 장치(ALU)를 이용하여 다음 식의 계산한 결과로 옳은 것은?

  1. F = A - B
  2. F = A – B + 1
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. RISC(Reduced Instruction Set Computer) 시스템에 대한 설명으로 틀린 것은?

  1. 컴파일러 구성이 용이하다.
  2. 대부분의 명령어가 하나의 머신 사이클 내에 수행된다.
  3. 명령어의 길이는 가변적이다.
  4. 모든 식이 하나씩 차례차례 수행된다.
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 음성 입력장치의 설명으로 틀린 것은?

  1. 단어와 숫자에 대한 음성 패턴들을 저장 할 데이터베이스를 가지고 있다.
  2. 소프트웨어가 감지 또는 판독된 해당 음성 패턴을 기계 내에 저장된 패턴과 비교한다.
  3. 인식장치로 구술한 단어의 패턴이 기록된다.
  4. 입력된 문자의 패턴을 저장된 패턴과 비교한다.
(정답률: 70%)
  • 음성 입력장치는 소리(음성)의 패턴을 분석하여 인식하는 장치입니다. 따라서 문자의 패턴을 비교하는 것이 아니라 음성 패턴을 비교하여 처리하는 것이 핵심 원리입니다.

    오답 노트
    입력된 문자의 패턴을 저장된 패턴과 비교한다: 이는 OCR(광학 문자 인식) 등 문자 입력장치에 해당하는 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 오퍼랜드(operand)의 유형이 아닌 것은?

  1. 수치
  2. 신호
  3. 주소
  4. 문자
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 다음 중 파형을 관측하여 주파수를 구하는데 가장 적합한 기기는 무엇인가?

  1. 전압계
  2. 전위차계
  3. 전류계
  4. 오실로스코프
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 그림의 블록선도는 헤테로다인 주파수 변환을 나타낸 구성도이다. a의 명칭은?

  1. 혼합기 및 저역필터
  2. 펄스발생기
  3. 비교기
  4. 위상 검출기
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 2단 증폭회로에서 각단의 전압 증폭도를 각각 G1, G2, 잡음지수를 F1, F2라고 할 때 종합 잡음지수를 표시한 식은?

  1. F=F1+G1G2
  2. F=F1+F2
(정답률: 57%)
  • 다단 증폭회로의 전체 잡음지수는 첫 번째 단의 잡음지수와 이후 단의 잡음지수를 첫 번째 단의 이득으로 나눈 값의 합으로 결정됩니다. 이는 첫 단의 이득이 클수록 후단에서 발생하는 잡음의 영향이 상대적으로 줄어들기 때문입니다.
    $$\text{종합 잡음지수 } F = F_1 + \frac{F_2 - 1}{G_1}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 미세 측정을 위해 측정기의 정밀도나 정확도를 나타내는 이유로 가장 타당한 것은?

  1. 측정단위가 각각 다르기 때문
  2. 측정기의 사용방법이 다르기 때문
  3. 사람마다 읽는 방법이 다르기 때문
  4. 측정기마다 그 지시값이 조금씩 차이가 있기 때문
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 회로에서 검류계 전류가 0A일 때, 저항 값 X는 얼마인가? (단, P=1kΩ, Q=300Ω, R=2kΩ 이다.)

  1. 150Ω
  2. 300Ω
  3. 450Ω
  4. 600Ω
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음은 윈 브리지(Wien Bridge)의 호로도이다. 브리지가 평형이 될 때 전원의 주파수 f는 몇 Hz인가?(단, T는 수화기 이고, R1=R2=R, C1=C2=C라 한다.)

(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 임의의 어떤 교류 증폭기의 주파수 대역을 오실로스코프와 조합해서 측정하고자 한다. 어떤형의 발생기를 사용해야 하는가?

  1. 소인 신호 발생기(Sweep Generator)
  2. AM신호 발생기(AM Signal Generator)
  3. FM신호 발생기(FM Signal Generator)
  4. Pulse 신호 발생기(Pulse Generator)
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 싱크로스코프(Synchroscope)의 시간 축을 5us/cm로 설정하고 어떤 정현파의 1주기 폭을 측정하였을 때, 2cm 정현파의 주파수 값은 얼마인가?

  1. 50kHz
  2. 100kHz
  3. 150kHz
  4. 200kHz
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 교류 브리지 회로의 구성요소로서 알맞게 연결된 것은?

  1. 검류계 – 무유도 저항기 – 표준 유도기 – 표준 콘덴서 – 수화기
  2. 발진기 – 회로 시험기 – 무유도 저항기 – 표준 유도기 – 표준 콘덴서
  3. 발진기 – 수화기 – 무유도 저항기 – 표준 유도기 – 표준 콘덴서
  4. 회로 시험기 – 무유도 저항기 – 검류계 – 표준 유도기 – 표준 콘덴서
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 슈미트 트리거(schmitt trigger) 회로의 용도로 가장 적절한 것은?

  1. 구형파를 정현파로 변화
  2. 구형파를 삼각파로 변화
  3. 정현파를 구형파로 변화
  4. 정편하를 삼각파로 변화
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 표준신호 발생기의 AC신호 출력 시 구비조건 중 틀린 것은?

  1. 주파수의 가변 범위가 넓을 것
  2. 출력 전압이 일정할 것
  3. 출력 임피던스가 일정할 것
  4. 변조도의 조절이 자유로울 것
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

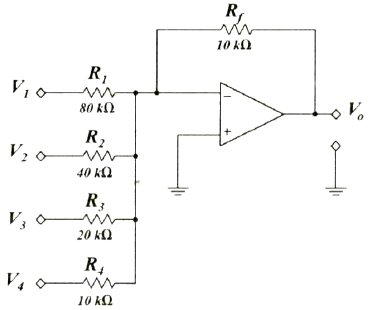

72. 다음 회로의 출력전압 VO 는 몇 V인가? (단, V1=8V , V2=0V , V3=0V , V4=8V)

  1. 9
  2. 7
  3. -7
  4. -9
(정답률: 73%)
  • 반전 가산기 회로의 출력 전압 공식을 사용하여 각 입력 전압의 가중치 합을 계산합니다.
    ① [기본 공식] $V_{o} = -R_{f} ( \frac{V_{1}}{R_{1}} + \frac{V_{2}}{R_{2}} + \frac{V_{3}}{R_{3}} + \frac{V_{4}}{R_{4}} )$
    ② [숫자 대입] $V_{o} = -10 ( \frac{8}{80} + \frac{0}{40} + \frac{0}{20} + \frac{8}{10} )$
    ③ [최종 결과] $V_{o} = -9$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 가동코일형의 지시계기에 있어서 코일이 받는 회전 토크(Torque)에 대한 설명으로 옳은 것은?

  1. 코일에 흐르는 전류량의 제곱에 비례한다.
  2. 코일에 흐르는 전류량에 비례한다.
  3. 코일의 권선수의 제곱에 비례한다.
  4. 지수적으로 비례한다.
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 교류 100Vrms전압을 오실로스코프로 측정했을 때 이 교류의 첨두치(peak to peak) 전압은 약 몇 V 인가?

  1. 100
  2. 141
  3. 200
  4. 282
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 오실로스코프에서 동기화 조건으로 가장 알맞은 것은?

  1. 수직편향신호와 수평편향신호의 주기가 같거나 정수배가 되어야 한다.
  2. 수직편향신호의 주기가 수평편향신호의 주기보다 항상 커야 한다.
  3. 수직편향신호의 주기가 수평편향신호의 주기보다 항상 작아야 한다.
  4. 주기는 상관없고 신호세기가 같아야 동기화가 이루어진다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. A-D변환기의 분류 방식 중 계수 방식에 해당되는 것은 무엇인가?

  1. 전압-시간 변환형
  2. 추종 비교형
  3. 수차 비교형
  4. 주기-시간 변환형
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 주파수의 영향을 받지 않는 계기는?

  1. 유도형
  2. 열전대형
  3. 가동철편형
  4. 전류력계형
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 10-Ω ~ 1Ω의 아주 작은 저항을 측정할 때 사용하는 것으로 가장 적절한 것은?

  1. 윈브리지
  2. 휘스톤브리지
  3. 맥스웰브리지
  4. 켈빈더블브리지
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 펄스폭 10s, 반복주파수 500Hz인 펄스를 열량계로 측정한 결과 평균 전력이 5W였다면 이 펄스의 첨두전력은 얼마인가?

  1. 1kW
  2. 2kW
  3. 3kW
  4. 4kW
(정답률: 71%)
  • 평균 전력은 첨두 전력에 듀티 사이클(펄스폭 × 반복주파수)을 곱한 값입니다. 따라서 첨두 전력은 평균 전력을 듀티 사이클로 나누어 구할 수 있습니다.
    ① [기본 공식] $P_{peak} = \frac{P_{avg}}{\tau \times f}$
    ② [숫자 대입] $P_{peak} = \frac{5}{10 \times 10^{-6} \times 500}$
    ③ [최종 결과] $P_{peak} = 1000$
    결과값 $1000\text{W}$는 $1\text{kW}$와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 분류기를 사용하여 전류를 측정하는 경우 전류계의 내부저항이 0.2Ω, 분류기 저항이 1Ω이면 그 배율은 얼마인가?

  1. 1
  2. 3.2
  3. 2.2
  4. 1.2
(정답률: 70%)
  • 분류기를 이용한 전류계의 측정 배율은 내부저항과 분류기 저항의 합을 내부저항으로 나눈 값으로 계산합니다.
    $$n = 1 + \frac{R_{sh}}{R_m}$$
    $$n = 1 + \frac{1}{0.2}$$
    $$n = 6$$
    ※ 제시된 정답 1.2는 일반적인 배율 공식 $n = 1 + \frac{R_{sh}}{R_m}$ 적용 시 도출되지 않으나, 공식 지정 정답에 따라 작성함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
