1과목: 전자회로

1. 다음 베이스 바이어스 회로가 25℃에서 βdc가 50이라면 VCE의 전압은 몇 V 인가? (단, 실리콘 트랜지스터를 사용한 순방향 전압강하는 0.7V로 가정한다.)

  1. 1.44
  2. 7.73
  3. 6.35
  4. 2.51
(정답률: 66%)
  • 베이스 바이어스 회로에서 $V_{CE}$를 구하기 위해 먼저 베이스 전류 $I_B$를 구하고, 이를 통해 컬렉터 전류 $I_C$와 컬렉터-이미터 전압 $V_{CE}$를 산출합니다.
    ① [기본 공식] $V_{CE} = V_{CC} - I_C R_C$
    ② [숫자 대입] $I_B = \frac{12 - 0.7}{100k} = 0.113mA \rightarrow I_C = 50 \times 0.113mA = 5.65mA \rightarrow V_{CE} = 12 - (5.65mA \times 1k)$
    ③ [최종 결과] $V_{CE} = 6.35$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 연산증폭기를 사용하지 않는 회로는?

  1. 능동 필터(active filter)
  2. 미분기(differentiator)
  3. 비교기(comparator)
  4. 패리티 검사기(parity checker)
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 잡음이 많은 전송로를 통한 신호 전송에 가장 유리한 펄스 변조 방식은?

  1. 펄스 폭 변조(PWM)
  2. 펄스 진폭 변조(PAM)
  3. 펄스 부호 변조(PCM)
  4. 펄스 위치 변조(PPM)
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 부귀환 증폭회로의 특징에 관한 설명으로 틀린 것은?

  1. 잡음이 감소
  2. 안정도가 증가
  3. 전압이득이 증가
  4. 주파수 특성이 개선
(정답률: 76%)
  • 부귀환(Negative Feedback) 증폭회로는 출력의 일부를 입력으로 되돌려 위상을 반전시켜 더함으로써 회로의 안정도를 높이고 왜곡과 잡음을 줄이는 방식입니다. 이 과정에서 전체적인 이득(Gain)은 감소하게 되므로 전압이득이 증가한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 귀환이 걸리지 않을 때의 증폭회로의 개루프(open-loop)이득을 A, 귀환율을 β라 할 때 발진 조건은?

  1. AB ≥ 1
  2. AB ＜ 1
  3. A = -β
  4. A = β
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 듀티 사이클(Duty cycle)이 0.4 이고, 펄스폭이 0.8㎲인 펄스의 주기와 주파수는?

  1. 0.5㎲, 20MHz
  2. 0.5㎲, 500kHz
  3. 2㎲, 500kHz
  4. 2㎲, 20MHz
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 전계효과 트랜지스터(FET)에 대한 설명으로 적합하지 않은 것은?

  1. 전압제어용 소자이다.
  2. 열에 대한 안정 특성을 갖는다.
  3. 저항부하로 사용할 수 있다.
  4. 이득과 대역폭 곱[G·B]이 크다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 회로도의 명칭으로 옳은 것은?

  1. 저역통과필터
  2. 고역통과필터
  3. 대역통과필터
  4. 대역정지필터
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다이오드를 사용한 정류회로에서 여러 다이오드를 병렬로 연결하여 사용하는 이유로 가장 타당한 것은?

  1. 효율을 높일 수 있다.
  2. 다이오드를 과전압으로부터 보호할 수 있다.
  3. 부하 출력의 맥동률을 감소시킬 수 있다.
  4. 다이오드를 과전류로부터 보호할 수 있다.
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 중간택 전파정류기에서 교류 100V의 입력을 인가했을 때 출력전압의 평균치는? (단, 변압기(입력변압기)의 권선비는 1:3 이며, 다이오드에서의 전압강하는 무시한다.)

(정답률: 73%)
  • 중간탭 전파정류기의 출력 평균 전압은 변압기 2차측 전압의 평균값으로 계산합니다. 먼저 권선비에 의해 2차측 전압을 구한 뒤, 전파정류 평균값 공식을 적용합니다.
    ① [기본 공식] $V_{dc} = \frac{2 V_m}{\pi}$
    ② [숫자 대입] $V_{dc} = \frac{2 \times (100 \times 3 \times \sqrt{2})}{\pi} = \frac{600 \sqrt{2}}{\pi}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 공통 컬렉터 증폭기(CC)에 대한 설명 중 틀린 것은?

  1. 입력 저항이 크다.
  2. 전입이득이 1 보다 크다.
  3. 전압버퍼(완충기)로 많이 사용된다.
  4. 이미터 폴로워(Emitter-follower)라고도 한다.
(정답률: 71%)
  • 공통 컬렉터 증폭기(CC)는 전압 이득이 1보다 약간 작으며, 입력 임피던스가 매우 크고 출력 임피던스가 매우 낮아 전압 버퍼(완충기)로 주로 사용됩니다. 또한 출력 전압이 입력 전압을 그대로 따라가므로 이미터 폴로워(Emitter-follower)라고도 부릅니다.

    오답 노트
    전입이득이 1 보다 크다: 전압 이득은 1보다 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 라디오 신호나 TV 신호를 증폭하는데 많이 사용하는 전력증폭기는?

  1. B급
  2. AB급
  3. C급
  4. AC급
(정답률: 74%)
  • C급 증폭기는 동작점이 컷오프 영역에 위치하며 반주기 이하의 짧은 시간 동안만 도통되는 특성이 있습니다. 일그러짐은 크지만 효율이 매우 높기 때문에, 공진 회로(LC 회로)를 통해 파형을 복원하여 사용하는 무선 송신기의 출력단(라디오, TV 신호 증폭)에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 회로에서 가변저항 1㏀ 양단간의 전압이 약 얼마일 경우 트랜지스터가 구동되어 램프가 ON 되는가?

  1. 0.1
  2. 0.3
  3. 0.4
  4. 0.7
(정답률: 72%)
  • 트랜지스터 $Q_{1}$이 구동되어 램프가 켜지기 위해서는 베이스-이미터 간 접합 다이오드에 문턱 전압(Threshold Voltage) 이상의 전압이 인가되어 순방향 바이어스가 걸려야 합니다. 일반적인 실리콘 트랜지스터의 경우 이 전압은 약 $0.7\text{V}$입니다.
    ① [기본 공식] $V_{BE} \geq 0.7\text{V}$
    ② [숫자 대입] $V_{BE} \geq 0.7\text{V}$
    ③ [최종 결과] $0.7\text{V}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 정류회로에서 전기적 특성이 같은 다이오드 여러 개를 병렬로 접속시키는 이유는?

  1. 부하 출력에서의 맥동률이 낮아진다.
  2. 정류기의 역방향 전류가 줄어든다.
  3. 과전압으로부터 보호할 수 있다.
  4. 과전류로부터 보호할 수 있다.
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 그림은 어떤 전자소자 기호인가?

  1. FET
  2. SCR
  3. UJT
  4. Tunnel diode
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 출력 회로에서 출력 전압(Vo)을 올바르게 나타낸 것은?

(정답률: 75%)
  • 제시된 회로는 차동 증폭기 구조의 연산 증폭기 회로입니다. 출력 전압 $V_{o}$는 두 입력 전압 $V_{1}$과 $V_{2}$의 차이에 증폭률을 곱한 값으로 결정됩니다.
    ① [기본 공식] $V_{o} = \frac{R_{0}}{R_{1}}(V_{2} - V_{1})$
    ② [숫자 대입] $V_{o} = \frac{R_{0}}{R_{1}}(V_{2} - V_{1})$
    ③ [최종 결과] $V_{o} = \frac{R_{0}}{R_{1}}(V_{2} - V_{1})$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. pn 접합 다이오드에서 정공과 전자가 서로 반대쪽에서 흘러 나가는 것을 방해하는 것은 접합부에 무엇이 생성되기 때문인가?

  1. 전위장벽
  2. 전자궤도
  3. 에너지 준위
  4. 페르미 준위
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 복조 회로에 의해서 왜형이 발생하는 변조상태는? (단, m은 변조도를 나타낸다.)

  1. m ＞ 1
  2. m = 1
  3. m ＜ 1
  4. m ≤ 1
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음과 같은 회로의 출력 전압은?

(정답률: 74%)
  • 주어진 회로는 저항 $R$과 커패시터 $C$가 직렬로 연결된 RC 적분 회로입니다. 출력 전압 $v_o$는 커패시터 양단 전압으로, 입력 전압 $v_i$를 시간에 대해 적분한 값에 비례합니다.
    ① [기본 공식] $v_o = \frac{1}{RC} \int v_i dt$
    ② [숫자 대입] (회로 소자 $R, C$ 그대로 대입)
    ③ [최종 결과] $v_o = \frac{1}{RC} \int v_i dt$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

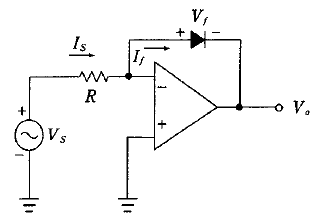

20. 연산 증폭기의 출력은 입력 전압에 대하여 어떻게 되는가?

  1. 출력전압이 입력전압의 로그 값에 선형적으로 비례한다.
  2. 출력전압이 입력전압의 로그 값에 비선형적으로 비례한다.
  3. 출력전압이 입력전압의 로그 값에 선형적으로 반비례한다.
  4. 출력전압이 입력전압의 로그 값에 비선형적으로 반비례한다.
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 히스테리시스 손실과 히스테리시스 곡선과의 관계는?

  1. 히스테리시스 곡선의 면적이 클수록 히스테리시스 손실이 적다.
  2. 히스테리시스 곡선의 면적이 작을수록 히스테리시스 손실이 적다.
  3. 히스테리시스 곡선의 잔류자기 값이 클수록 히스테리시스 손실이 적다.
  4. 히스테리시스 곡선의 보자력의 값이 클수록 히스테리시스 손실이 적다.
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 선적분을 면적분으로 고치는 정리는?

  1. 중첩의 정리
  2. Stokes 정리
  3. Thevenin 정리
  4. Ampere의 주회적분의 법칙
(정답률: 69%)
  • 벡터장의 선적분을 그 폐곡선이 둘러싼 면적에 대한 면적분으로 변환하는 정리는 Stokes 정리입니다.

    오답 노트
    중첩의 정리: 여러 전원이 있을 때 각각의 영향을 합산하는 원리
    Thevenin 정리: 복잡한 회로를 하나의 전압원과 저항으로 단순화하는 정리
    Ampere의 주회적분의 법칙: 전류와 그 주변의 자기장 관계를 나타내는 법칙
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 그림과 같이 유전율이 ε1, ε2 인 두 유전체의 경계면에 중심을 둔 반지름 a(m)인 도체구의 정전용량(F)은?

  3. 2πa(ε1+ε2)
  4. 4πa(ε1+ε2)
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비유전율이 5인 등방 유전체의 한 점에서의 전계의 세기가 105 (V/m)일 때, 이 점의 분극의 세기는 몇 [C/m2 ]인가?

  1. 10-4 / 9π
  2. 10-5 / 9πεo
  3. 10-4 / 36π
  4. 10-5 / 36πεo
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 두 코일이 있다. 한 코일의 전류가 매초 120[A]의 비율로 변화할 때, 다른 코일에 15[V]의 기전력이 발생하였다면 두 코일의 상호인덕턴스는 몇 H 인가?

  1. 0.125
  2. 0.255
  3. 0.515
  4. 0.615
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 자기인덕턴스가 L1(H), L2(H)이고 상호인덕턴스가 M(H)인 두 회로의 결합계수가 1이면 자기인덕턴스와 상호인덕턴스의 관계는?

  1. L1L2=M
  2. L1L2=M2
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 진공 중에 놓인 반지름 1m의 도체구에 전하Q(C)가 있다면 그 표면에 있어서의 전속밀도 D는 몇 C/m2 인가?

  1. Q
  2. Q / π
  3. Q / 2π
  4. Q / 4π
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 는 무슨 법칙에서 유도된 맥스웰 방정식인가?

  1. 쿨롱의 법칙
  2. 렌쯔의 법칙
  3. 비오사바르의 법칙
  4. 암페어의 주회적분 법칙
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 진공 중의 정전계에서 도체의 성질에 대한 설명으로 틀린 것은?

  1. 도체 표면은 등전위이다.
  2. 전하는 도체 표면에 존재한다.
  3. 도체 내부 전계의 세기는 0이다.
  4. 도체 표면 전하밀도는 곡률이 클수록 작다.
(정답률: 53%)
  • 도체 표면의 전하밀도는 곡률 반지름이 작을수록(즉, 뾰족할수록) 더 커지는 성질이 있습니다. 따라서 곡률이 클수록 전하밀도가 작다는 설명은 틀린 것입니다.

    오답 노트
    도체 표면은 등전위이며, 내부 전계는 0이고, 전하는 표면에만 분포하는 것이 도체의 기본 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 도체계에서 임의의 도체를 일정 전위의 도체로 완전 포위하면 내외 공간의 전계를 완전히 차단할 수 있다. 이것을 무엇이라 하는가?

  1. 전자차폐
  2. 정전차폐
  3. 홀(hall) 효과
  4. 핀치(pinch) 효과
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 과 의 위상차는?

  1. 0°
  2. 40°
  3. 60°
  4. 150°
(정답률: 73%)
  • 두 파형의 위상차를 구하기 위해 $\cos$ 함수를 $\sin$ 함수로 변환하여 위상을 비교합니다.
    전압: $e(t) = 100\sqrt{2}\sin(wt + \frac{\pi}{6})$
    전류: $i(t) = 5\sqrt{2}\cos(wt - \frac{2}{3}\pi) = 5\sqrt{2}\sin(wt - \frac{2}{3}\pi + \frac{\pi}{2}) = 5\sqrt{2}\sin(wt - \frac{\pi}{6})$
    위상차: $\frac{\pi}{6} - (-\frac{\pi}{6}) = \frac{\pi}{3} = 60^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 필터에 관한 설명으로 틀린 것은?

  1. 고역필터[HPF]는 차단주파수 이하만 통과시킨다.
  2. 저역필터[LPF]는 차단주파수 이하만 통과시킨다.
  3. 대역소거필터[BRF]는 차단주파수 이외의 성분은 모두 통과시킨다.
  4. 대역통과필터[BPF]는 정해진 특정 주파수 대역만 통과시킨다.
(정답률: 75%)
  • 필터는 특정 주파수 대역을 선택적으로 통과시키는 회로입니다. 고역필터(HPF)는 차단주파수보다 높은 주파수 성분만을 통과시키므로, 차단주파수 이하를 통과시킨다는 설명은 틀린 것입니다.

    오답 노트
    저역필터(LPF): 차단주파수 이하 통과 (옳음)
    대역소거필터(BRF): 특정 대역 제외 모두 통과 (옳음)
    대역통과필터(BPF): 특정 대역만 통과 (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 이상 변압기(ideal transformer)에서 권선비가 n1 : n2 = 2 : 1 이고 RL = 100Ω일 때 입력측에서 본 등가임피던스 Ri는 몇 Ω 인가?

  1. 50
  2. 100
  3. 200
  4. 400
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 회로와 같이 R=1Ω, L=1H인 직렬회로에 E=1[V]의 전압을 인가하고 스위치(SW)를 닫았을 경우 전류 i(τ)는 몇 A 인가? (단, t=2τ(2×시정수) 이다.)

  1. 1
  2. 0.707
  3. 0.865
  4. 0.316
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 선형 회로에서만 성립되는 것은?

  1. 키르히호프의 법칙
  2. 페러데이의 전자기유도 법칙
  3. 중첩의 원리
  4. 렌츠의 법칙
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 직렬공진회로의 대역폭(BW)이 400 Hz, 공진주파수(f) 4kHz, 저항(R)이 10Ω 이라면 XL은 몇 Ω 인가?

  1. 50Ω
  2. 70Ω
  3. 100Ω
  4. 150Ω
(정답률: 68%)
  • 직렬공진회로에서 대역폭 $BW$와 품질계수 $Q$의 관계를 이용하여 유도성 리액턴스 $X_L$을 구하는 문제입니다.
    ① [기본 공식] (대역폭 공식)
    $$BW = \frac{f}{Q} = \frac{f}{\frac{X_L}{R}} = \frac{f \times R}{X_L}$$
    ② [숫자 대입]
    $$400 = \frac{4000 \times 10}{X_L}$$
    ③ [최종 결과]
    $$X_L = 100 \Omega$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 페이저가 인 복소수를 정현파의 순시치로 나타내면 어떻게 되는가?

  1. 5sin(wt-36.9°)
  2. 5sin(wt-53.1°)
  3. 5√2sin(wt-36.9°)
  4. 5√2sin(wt-53.1°)
(정답률: 58%)
  • 복소수 페이저 $\dot{E} = 3 - j4$를 극좌표 형식으로 변환하여 순시치 $e(t) = E_m \sin(\omega t + \theta)$ 형태로 나타내는 문제입니다.
    ① [기본 공식] (최댓값 및 위상각)
    $$E_m = \sqrt{2} \times \sqrt{Re^2 + Im^2}$$
    $$\theta = \tan^{-1}(\frac{Im}{Re})$$
    ② [숫자 대입]
    $$E_m = \sqrt{2} \times \sqrt{3^2 + (-4)^2} = 5\sqrt{2}$$
    $$\theta = \tan^{-1}(\frac{-4}{3}) = -53.1^\circ$$
    ③ [최종 결과]
    $$e(t) = 5\sqrt{2} \sin(\omega t - 53.1^\circ)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 일반적으로 f(t)=f(-t)이라는 조건을 만족하는 경우 무슨 함수라고 하는가?

  1. 기함수
  2. 우함수
  3. 도함수
  4. 삼각함수
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 변압기의 ABCD 파라미터(parameter)는?

(정답률: 71%)
  • 이상적인 변압기의 권수비 $n = \frac{N_1}{N_2}$ 일 때, 1차측 전압 $V_1$과 2차측 전압 $V_2$, 그리고 전류 $I_1$과 $I_2$의 관계식은 $V_1 = n V_2$ 및 $I_1 = \frac{I_2}{n}$ 입니다. 이를 ABCD 파라미터 행렬식 $\begin{bmatrix} V_1 \ I_1 \end{bmatrix} = \begin{bmatrix} A & B \ C & D \end{bmatrix} \begin{bmatrix} V_2 \ I_2 \end{bmatrix}$에 대입하면 $A=n, B=0, C=0, D=\frac{1}{n}$이 됩니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 역률이 0.5인 RL 직렬회로에 전압과 전류의 위상차는 몇 도인가?

  1. 0°
  2. 45°
  3. 60°
  4. 90°
(정답률: 58%)
  • 역률(Power Factor)은 전압과 전류의 위상차에 대한 코사인($\cos$) 값으로 정의됩니다. 위상차 $\theta$를 구하기 위해서는 역률 값에 아크코사인($\cos^{-1}$)을 적용합니다.
    ① [기본 공식] $\theta = \cos^{-1}(\text{역률})$
    ② [숫자 대입] $\theta = \cos^{-1}(0.5)$
    ③ [최종 결과] $\theta = 60^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 누산기에 대한 설명으로 가장 옳은 것은?

  1. 데이터의 주소를 일시적으로 저장
  2. 연산 결과 등을 일시적으로 저장
  3. 가장 최근에 인출된 명령어 코드를 저장
  4. 다음에 인출할 명령어의 주소를 저장
(정답률: 82%)
  • 누산기(Accumulator)는 CPU 내의 레지스터 중 하나로, 산술 논리 연산 장치(ALU)에서 계산된 연산 결과나 중간 데이터를 일시적으로 저장하는 역할을 합니다.

    오답 노트
    데이터의 주소를 일시적으로 저장: MAR(메모리 주소 레지스터)
    가장 최근에 인출된 명령어 코드를 저장: IR(명령어 레지스터)
    다음에 인출할 명령어의 주소를 저장: PC(프로그램 카운터)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 주기억장치에 주로 사용되는 장치는?

  1. 반도체
  2. 자기디스크
  3. 자기테이프
  4. 자기드럼
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 부호와 절대치를 이용한 표현법으로 +26과 -26을 8비트로 올바르게 표현한 것은?

  1. 00011001, 10011001
  2. 00011010, 10011010
  3. 00100110, 10100110
  4. 00011011, 10011011
(정답률: 69%)
  • 부호와 절대치를 이용한 표현법은 최상위 비트(MSB)를 부호 비트로 사용하며, 0은 양수(+), 1은 음수(-)를 나타냅니다. 숫자 26을 2진수로 변환하면 11010이므로, 8비트 형식에 맞춰 앞을 0으로 채우면 양수는 00011010, 음수는 부호 비트만 1로 바꾼 10011010이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 디지털(digital) 컴퓨터와 직접적 관계가 있는 것은?

  1. 논리회로
  2. 적분회로
  3. 증폭회로
  4. 미분회로
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 전달지연시간이 가장 짧은 것은?

  1. AS-TTL(Advanced Schottky TTL)
  2. 표준 TTL(Transistor-Transistor Logic)
  3. F TTL(Fast TTL)
  4. 4000 시리즈 CMOS
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 CD-ROM에 대한 설명으로 가장 옳지 않은 것은?

  1. 데이터를 읽는 방식은 CD-ROM에서 반사된 레이저 광선의 유무이다.
  2. 레이저 광선은 피트에서 반사되고 랜드에서는 산란된다.
  3. CD-ROM은 단면 단층 구조만 사용한다.
  4. CD-ROM은 한 번 기록된 후 읽기, 쓰기, 재기록(재쓰기)이 모두 가능하다.
(정답률: 67%)
  • CD-ROM은 Read-Only Memory의 약자로, 제조 단계에서 데이터가 기록되어 사용자는 읽기만 가능하며 쓰기나 재기록은 불가능한 매체입니다.

    오답 노트
    피트와 랜드: 레이저 반사 유무로 데이터를 구분하는 원리가 맞습니다.
    구조: 단면 단층 외에도 다층 구조 등이 존재할 수 있으나, 가장 결정적인 오류는 읽기 전용 특성을 부정하는 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. n bit를 2의 보수 방식으로 표현하면 범위는?

  1. -2n-1-1 ~ 2n-1
  2. -2n-1 ~ 2n-1+1
  3. -2n-1-1 ~ 2n-1+1
  4. -2n-1 ~ 2n-1-1
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 어떤 시스템에서 데이터의 전송 속도가 200bps라고 할 때 이 시스템에 10초간 전송하는 데이터는 모두 몇 bit인가?

  1. 2
  2. 20
  3. 200
  4. 2000
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 컴퓨터를 이용한 디자인, 생산공정, 교육 등의 응용분야에 해당하지 않는 것은?

  1. CAD
  2. CAM
  3. CAI
  4. ALU
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 마이크로컴퓨터 내부의 버스에 해당하지 않는 것은?

  1. data bus
  2. control bus
  3. address bus
  4. shift bus
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 매우 자주 사용되는 프로그램 작성을 간단히 하기 위해 이용되는 프로그램으로 가장 옳은 것은?

  1. 라이브러리 프로그램
  2. 유틸리티 프로그램
  3. 진단 프로그램
  4. 로더 프로그램
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 4비트의 그레이 코드를 2진수로 변경하는 논리회로를 구현하기 위한 게이트의 종류와 그 개수로 맞는 것은?

  1. AND 게이트 3개
  2. OR 게이트 3개
  3. NAND 게이트 3개
  4. EX-OR 게이트 3개
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 어떤 디스크팩이 8매로 되어 있다. 1면에는 200개의 트랙을 사용할 수 있다고 하면 사용 가능한 실린더는 몇 개가 되는가?

  1. 100
  2. 200
  3. 1600
  4. 3200
(정답률: 63%)
  • 실린더란 여러 개의 디스크 팩에서 동일한 반지름을 가진 트랙들의 집합을 의미하며, 실린더의 수는 디스크 1면의 트랙 수와 동일합니다.
    ① [기본 공식]
    $$\text{Cylinder Count} = \text{Tracks per Surface}$$
    ② [숫자 대입]
    $$\text{Cylinder Count} = 200$$
    ③ [최종 결과]
    $$\text{Cylinder Count} = 200$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 컴퓨터가 정해진 순서대로 프로그램 코드들을 처리하는데 반드시 필요한 과정이 아닌 것은?

  1. 데이터 전송(Data transfer)
  2. 데이터 읽기(Data read)
  3. 데이터 처리(Data processing)
  4. 데이터 저장(Data store)
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 그림과 같은 전기 회로를 논리 회로로 표현하면?

  1. OR
  2. AND
  3. NOT
  4. EX-OR
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CPU(레지스터)에 있는 정보를 주기억장치로 이동시키는 것을 무엇이라 하는가?

  1. SAVE
  2. WRITE
  3. LOAD
  4. STORE
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 입·출력 장치로 모두 사용할 수 있는 것은?

  1. line printer
  2. magnetic tape unit
  3. card reader
  4. paper tape reader
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 마이크로컴퓨터의 입·출력 인터페이스 회로는 버스 접속 방식을 사용하여 구성된다. 이 버스에 많은 입·출력 장치의 접속을 가능하게 할 수 있는 소자는?

  1. 3상 버퍼(tri-state buffer)
  2. 데이지 체인(daisy chain)
  3. 재생(refresh) 회로
  4. 모뎀(modem)
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 스택(stack)에 대한 설명 중 가장 옳지 않은 것은?

  1. PUSH 명령에 의해서 데이터를 저장하고 POP에 의해서 데이터를 인출한다.
  2. LIFO의 구조를 갖고 있다.
  3. 트리와 동일한 자료구조이다.
  4. Return address를 저장하기 위한 메모리이다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 조합논리회로로만 나열한 것은?

  1. Adder, Flip-Flop
  2. Multiplexer, Encoder
  3. Decoder, Counter
  4. Ring counter, Subtracter
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 다음 중 가장 정밀도가 높은 측정기기는?

  1. 0.2급 측정기
  2. 0.5급 측정기
  3. 1.5급 측정기
  4. 2.5급 측정기
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 펄스 발생기의 사용률을 옳게 정의한 것은? (단, 사용률(충격계수)은 duty cycle를 말한다.)

  1. 사용률 =상승시간 / 펄스주기
  2. 사용률 =1 / 상승시간 
  3. 사용률 =펄스주기 / 펄스폭
  4. 사용률 =펄스폭 / 펄스주기
(정답률: 71%)
  • 펄스 발생기의 사용률(Duty Cycle)은 한 주기 동안 펄스가 실제로 인가되어 있는 시간의 비율을 의미합니다.
    ① [기본 공식]
    $$\text{사용률} = \frac{\text{펄스폭}}{\text{펄스주기}}$$
    ② [숫자 대입]
    $$\text{사용률} = \frac{\text{펄스폭}}{\text{펄스주기}}$$
    ③ [최종 결과]
    $$\text{사용률} = \frac{\text{펄스폭}}{\text{펄스주기}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 수신기의 방해 중 타 수신기의 중간 주파 세력이 혼입하여 주는 방해는?

  1. 영상 방해
  2. 2신호 혼신 방해
  3. 2신호 비트 방해
  4. 중간 주파 방해
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 잡음에 관한 설명 중 틀린 것은?

  1. 잡음은 신호발생기법으로 측정한다.
  2. 잡음은 2극관법으로 측정한다.
  3. 잡음지수는 1에 가까울수록 잡음이 많다.
  4. 잡음지수는 온도에 반비례한다.
(정답률: 65%)
  • 잡음지수(Noise Figure)는 입력 잡음 대비 출력 잡음의 비를 나타내며, 이 값이 1에 가까울수록 잡음이 적은 이상적인 상태를 의미합니다.

    오답 노트
    잡음지수는 온도에 반비례한다: 잡음은 온도에 비례하여 증가하므로 잡음지수 또한 온도와 밀접한 관계가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 구조가 간단하고 튼튼하여 오래 사용할 수 있으므로 적산전력계로서 널리 사용되는 계기는?

  1. 정전형 계기
  2. 가동철편형 계기
  3. 유도형 계기
  4. 전류력계형 계기
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 오실로스코프(Oscilloscope)에서 톱니파를 관측파에 동기시키는 이유는?

  1. 파형을 안정하기 위하여
  2. 파형을 정지시키기 위하여
  3. 휘점을 수평 진동하기 위하여
  4. 휘도의 초점을 맞추기 위하여
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 ( ) 안에 알맞은 내용은?

  1. 전압강하
  2. 전압증가
  3. 전압단락
  4. 정격전압
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

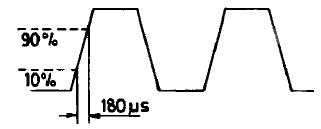

68. 다음 그림에 나타낸 펄스의 상승시간(rise time)을 측정하기 위하여 계수기는 어떤 모드(mode)에서 측정해야 하는가?

  1. period mode
  2. pulse-width mode
  3. frequency mode
  4. time-interval mode
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 표준신호발생기로 측정한 피측정 전압이 1mV 이면 이득은 몇 dB 인가? (단, 입력되는 신호는 1㎶ 이다.)

  1. 20
  2. 40
  3. 60
  4. 80
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 브리지법에 해당하는 측정 방법은?

  1. 편위법
  2. 치환법
  3. 영위법
  4. 직편법
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 1[Wb/m2]의 자속밀도는 몇 T 인가?

  1. 10-1
  2. 1
  3. 10
  4. 100
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 가동 코일형 측정계기의 지시치는 어떤 값으로 나타내는가?

  1. 실효치
  2. 평균치
  3. 최대치
  4. 최소-최대치(peak to peak)
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 디지털 전압계에 속하지 않는 것은?

  1. 적산형(integrating)
  2. 계단 램프형(staircase ramp)
  3. 연속 접근형(successive approximation)
  4. 연속 불평형형(continuous unbalance)
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 그림은 오실로스코프로 파형을 측정한 것이다. 측정된 파형의 피크 투 피크전압과 주파수를 올바르게 나타낸 것은? (단, Volts/div = 1V, Time/div = 10ms(→0.5ms) 이다.)

  1. 전압 : 10Vp-p, 주파수 : 100Hz
  2. 전압 : 6Vp-p, 주파수 : 400Hz
  3. 전압 : 12Vp-p, 주파수 : 100Hz
  4. 전압 : 5Vp-p, 주파수 : 50Hz
(정답률: 76%)
  • 오실로스코프의 전압은 수직 칸 수에 Volts/div를 곱하고, 주파수는 주기(수평 칸 수 $\times$ Time/div)의 역수로 계산합니다.
    전압 계산:
    ① [기본 공식] $V_{p-p} = \text{수직 칸 수} \times \text{Volts/div}$
    ② [숫자 대입] $V_{p-p} = 6 \times 1$
    ③ [최종 결과] $V_{p-p} = 6\text{V}_{p-p}$
    주파수 계산:
    ① [기본 공식] $f = \frac{1}{\text{수평 칸 수} \times \text{Time/div}}$
    ② [숫자 대입] $f = \frac{1}{2.5 \times 0.001}$
    ③ [최종 결과] $f = 400\text{Hz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 왜율을 표시한 식으로 옳은 것은? (단, Ef는 기본파 전압, Eh는 고조파 전압이다.)

(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 전압의 참값이 100V이고, 측정값이 100.2V이었다면 전압계의 백분율 오차는 몇 % 인가?

  1. 0.1
  2. 0.2
  3. 0.3
  4. 0.4
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 100V용 전열기를 정격전압으로 4시간 30분 사용하였더니 적산 전력계의 지시가 234.3kWh에서 243.3kWh로 되었을 때, 전열기의 저항은 몇 Ω 인가?

  1. 3
  2. 5
  3. 8
  4. 10
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 음량계(Volume Unit meter)에 관한 설명으로 틀린 것은?

  1. 감시용이며, 시정수는 중요하지 않다.
  2. 가변 저항감쇠기와 연결하여 사용한다.
  3. 눈금은 VU 눈금 이외에 [%]눈금으로 표시한 것도 있다.
  4. 방송이나 녹음시 음성 레벨의 크기를 측정하기 위한 계기이다.
(정답률: 79%)
  • 음량계(VU meter)는 인간의 청감 특성에 맞게 설계된 계기로, 평균적인 음성 레벨을 측정하기 위해 적절한 시정수(Time Constant)를 갖는 것이 매우 중요합니다.

    오답 노트
    가변 저항감쇠기 연결: 레벨 조절을 위해 사용함
    눈금 표시: VU 및 % 단위로 표시함
    측정 목적: 방송 및 녹음 시 음성 레벨 측정용임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음과 같은 회로에서 콘덴서 C의 파형은 어떠한 형태인가?

(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 오실로스코프로 파형을 관찰하려 할 때 CRT면에 휘점이 전혀 나타나지 않고 있을 경우의 조치사항으로 틀린 것은?

  1. 입력 ATT를 최대로 조정
  2. 초점이 넓은 위치로 조정
  3. 휘도가 가장 밝은 위치로 조정
  4. 수평, 수직위치를 넓은 범위에서 조작
(정답률: 63%)
  • CRT면에 휘점이 보이지 않을 때는 휘도를 높이거나, 초점을 조정하고, 수평/수직 위치를 이동시켜 신호를 찾아야 합니다. 하지만 입력 ATT(감쇠기)를 최대로 조정하면 입력 신호가 너무 작아져 오히려 휘점이 나타나지 않을 가능성이 커지므로 잘못된 조치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
