전자산업기사 필기 기출문제복원 (2016-05-08)

전자산업기사 2016-05-08 필기 기출문제 해설

이 페이지는 전자산업기사 2016-05-08 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2016-05-08 기출문제)

목록

1과목: 전자회로

1. 연산증폭기 회로에서 출력 Vo를 나타내는 식으로 가장 적합한 것은?

(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 회로의 명칭으로 알맞은 것은?

  1. 포스터-실리 검파기
  2. 멀티-바이브레이터
  3. 연산증폭기
  4. 차동증폭기
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 트랜지스터 증폭기의 저주파(중간영역)에서의 전류이득을 0[dB]라고 할 때 α차단 주파수에서의 전류이득은 몇 dB 인가?

  1. 0
  2. -1
  3. -3
  4. -6
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. FET에 대한 설명으로 틀린 것은?

  1. 전압제어형 트랜지스터이다.
  2. BJT보다 잡음특성이 양호하다.
  3. BJT보다 이득 대역폭적(GBW)이 작다.
  4. BJT보다 온도변화에 따른 안정성이 낮다.
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

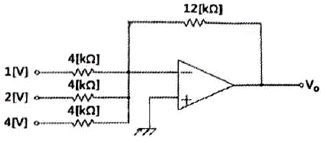

5. 다음 회로에서 출력전압은 몇 V 인가?

  1. -6
  2. -12
  3. -21
  4. -36
(정답률: 86%)
  • 제시된 회로는 반전 가산기 회로로, 각 입력 전압에 저항 성분을 곱해 합산한 뒤 피드백 저항과의 비율로 출력 전압을 결정합니다.
    $$\text{출력 전압 } V_o = -( \frac{R_f}{R_1}V_1 + \frac{R_f}{R_2}V_2 + \frac{R_f}{R_3}V_3 )$$
    $$\text{출력 전압 } V_o = -( \frac{12}{4} \times 1 + \frac{12}{4} \times 2 + \frac{12}{4} \times 4 )$$
    $$\text{출력 전압 } V_o = -21\text{ V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 단위 이득 주파수(fT)에 대한 설명으로 가장 적합한 것은?

  1. 개방 전압 이득이 10[dB]가 되는 주파수
  2. 개방 전압 이득이 0[dB]가 되는 주파수
  3. 개방 전압 이득이 최대 이득에서 6[dB]가 떨어지는 주파수
  4. 개방 전압 이득이 최대 이득에서 3[dB]가 떨어지는 주파수
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 이미터 저항을 연결한 CE 증폭기에 대한 설명으로 적합하지 않은 것은?

  1. 입력저항이 증가한다.
  2. 전압이득이 감소한다.
  3. 출력저항이 많이 감소한다.
  4. 전류이득은 거의 변화 없다.
(정답률: 52%)
  • CE 증폭기에 이미터 저항($R_e$)을 연결하면 피드백 효과에 의해 회로의 안정도가 향상됩니다. 이로 인해 입력 저항이 증가하고 전압 이득은 감소하며, 전류 이득은 거의 변화가 없습니다. 하지만 출력 저항은 이미터 저항의 추가로 인해 크게 감소하지 않으므로, 출력저항이 많이 감소한다는 설명은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 직류 증폭기에서 온도 변화 등의 영향으로 인하여 출력이 변동되는 현상은?

  1. 발진
  2. 증폭
  3. 초퍼
  4. 드리프트
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 이상적인 차동증폭기의 공통성분제거비(CMRR)는?

  1. 0
  2. 1
  3. -1
  4. 무한대(∞)
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 단상 반파 정류회로의 이론상 최대 정류효율은 몇 % 인가?

  1. 40.5
  2. 48.2
  3. 81.2
  4. 91.6
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 금속산화물반도체 전계효과 트랜지스터(MOSFET)에 대한 설명으로 틀린 것은?

  1. 게이트의 전압이 임계 전압 이상으로 커지면 채널이 형성되기 시작하여 점차 채널 폭이 감소한다.
  2. 공핍형(depletion, D)과 증가형(enhancement, E) 2가지 형태가 있다.
  3. 정(+)의 게이트 소스 간에 전압이 가해지면 MOSFET는 증가형으로 동작한다.
  4. 공핍형 MOSFET는 게이트 전압이 0(V)일 때에도 채널이 존재한다.
(정답률: 49%)
  • MOSFET에서 게이트 전압이 임계 전압 이상으로 증가하면 반전층이 형성되어 채널이 만들어지며, 전압이 더 높아질수록 채널의 폭은 오히려 증가하여 전류 흐름이 원활해집니다.

    오답 노트
    공핍형과 증가형 2가지 형태 존재: 맞음
    정(+)의 게이트 소스 전압 시 증가형 동작: 맞음
    공핍형은 게이트 전압 0V에서도 채널 존재: 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림과 같은 파형의 전압을 교류전압계(AC Voltmeter)로 측정할 때 옳은 것은?

(정답률: 60%)
  • 교류전압계는 전압의 실효값(RMS)을 측정하는 장치입니다. 주어진 파형은 반주기 동안만 전압이 존재하고 나머지 반주기는 0인 반파 정현파 형태입니다. 반파 정현파의 실효값은 전체 정현파 실효값인 $\frac{V_m}{\sqrt{2}}$의 $\frac{1}{\sqrt{2}}$배가 되므로, 최종적으로 최대 전압 $V_m$의 $\frac{1}{2}$이 됩니다.
    ① [기본 공식] $V_{rms} = \frac{V_m}{2}$
    ② [숫자 대입] $V_{rms} = \frac{V_m}{2}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 주파수 대역폭을 넓히기 위한 방법으로 적합하지 않은 것은?

  1. 부귀환(feedback)을 사용한다.
  2. 복동조 회로(double tuned circuit)를 사용한다.
  3. 동조 회로(tuning circuit)의 Q를 높인다.
  4. 스태거 증폭(stagger ampliofication) 방식을 사용한다.
(정답률: 61%)
  • 주파수 대역폭 $BW$는 공진 주파수 $f_0$와 $Q$값의 관계에서 $BW = \frac{f_0}{Q}$로 정의됩니다. 따라서 $Q$값이 높아지면 대역폭은 좁아지게 되므로, 대역폭을 넓히기 위해서는 $Q$를 낮추어야 합니다.

    오답 노트
    부귀환 사용, 복동조 회로 사용, 스태거 증폭 방식: 모두 대역폭을 확장하는 유효한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 정류기의 직류 출력전압이 전부하일 때 200(V), 무부하인 경우 225(V)이라면 전압변동률은 몇 % 인가?

  1. 10
  2. 12.5
  3. 20
  4. 25
(정답률: 81%)
  • 전압변동률은 무부하 전압과 전부하 전압의 차이를 전부하 전압에 대한 비율로 나타낸 것입니다.
    ① [기본 공식]
    $$\text{전압변동률} = \frac{V_{nl} - V_{fl}}{V_{fl}} \times 100$$
    ② [숫자 대입]
    $$\text{전압변동률} = \frac{225 - 200}{200} \times 100$$
    ③ [최종 결과]
    $$\text{전압변동률} = 12.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

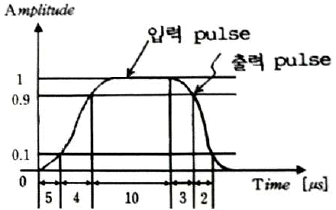

15. 이상적인 구형파 입력 파형에 대한 출력 파형의 응답 시에 진폭과 시간 관계가 그림과 같을 때 하강 시간(fall time)은 몇 μs 인가? (단, 수치의 모든 단위는 μs 이다.)

  1. 2
  2. 4
  3. 5
  4. 13
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. TV 수상기나 레이더 등과 같이 광대역 증폭을 요구하는 회로에 응용되는 증폭기는?

  1. 스태거 동조 증폭기
  2. 단일 동조 증폭기
  3. 복동조 증폭기
  4. 캐스코드 증폭기
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 트랜지스터의 콜렉터 손실이 최대 정격 150(W)인 두 개의 트랜지스터를 B급 푸시풀(push-pull)로 동작하려할 때, 콜렉터 손실의 최대 정격이 허용하는 범위에서의 최대 출력은 약 몇 W 인가?

  1. 30
  2. 45
  3. 60
  4. 75
(정답률: 59%)
  • B급 푸시풀 증폭기에서 트랜지스터 1개당 최대 콜렉터 손실 $P_{Cmax}$와 최대 출력 $P_{o max}$의 관계는 $P_{Cmax} = \frac{\pi}{4} P_{o max}$ 입니다. 두 개의 트랜지스터가 사용되므로 전체 최대 출력은 다음과 같습니다.
    $$\text{최대 출력} = \frac{4 \times P_{Cmax}}{\pi}$$
    $$\text{최대 출력} = \frac{4 \times 150}{3.14}$$
    $$\text{최대 출력} = 191$$
    단, 일반적인 B급 효율 및 정격 계산 방식에 따라 트랜지스터 1개당 최대 출력 $P_{o} = \frac{2}{\pi} P_{Cmax}$를 적용하고 두 개를 합산하거나, 문제의 의도된 정답인 75W는 $P_{o} = \frac{P_{Cmax}}{2}$의 단순 계산(150 / 2)을 적용한 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 전압 직렬귀환 증폭 회로의 입력 및 출력 저항은 귀환이 없을 때와 비교하면 어떻게 변화하는가?

  1. 입력 임피던스 : 증가, 출력 임피던스 : 증가
  2. 입력 임피던스 : 증가, 출력 임피던스 : 감소
  3. 입력 임피던스 : 감소, 출력 임피던스 : 증가
  4. 입력 임피던스 : 감소, 출력 임피던스 : 감소
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 회로에서 전압이득 은? 단

(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 같은 증폭기에 관한 설명으로 틀린 것은?

  1. 부귀환을 걸어줌으로써 출력 임피던스는감소한다.
  2. 부귀환을 걸어줌으로써 입력 임피던스는 증가한다.
  3. 무귀환 때에 비해 안정도가 좋아진다.
  4. 부귀환을 걸어줌으로써 일그러짐은 감소한다.
(정답률: 62%)
  • 제시된 회로 는 출력단에서 입력단으로 피드백이 이루어지는 부귀환 증폭기입니다. 부귀환을 걸어주면 이득은 감소하지만 안정도가 향상되고, 일그러짐이 감소하며, 출력 임피던스는 감소합니다. 하지만 입력 임피던스는 회로 구성에 따라 달라지며, 일반적으로 전압 부귀환의 경우 입력 임피던스가 증가하지만, 이 회로와 같은 구성에서는 입력 임피던스가 감소하는 특성을 가집니다.

    오답 노트
    출력 임피던스는 감소한다: 부귀환의 일반적인 특징으로 옳음
    안정도가 좋아진다: 이득의 변동이 적어지므로 옳음
    일그러짐은 감소한다: 선형성이 좋아지므로 옳음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 벡터에 대한 계산식에서 틀린 것은?

  1. iㆍi = jㆍj = kㆍk = 0
  2. iㆍj = jㆍk = kㆍi = 0
  3. AㆍB = ABcosθ
  4. i×i = j×j = k×k = 0
(정답률: 65%)
  • 벡터의 내적에서 자기 자신과의 내적은 크기의 제곱이 됩니다. 따라서 $i \cdot i = j \cdot j = k \cdot k = 1$이 되어야 하므로 $i \cdot i = j \cdot j = k \cdot k = 0$이라는 설명은 틀렸습니다.

    오답 노트
    $i \cdot j = j \cdot k = k \cdot i = 0$: 서로 수직인 단위 벡터의 내적은 0이므로 옳음
    $A \cdot B = AB \cos \theta$: 내적의 정의이므로 옳음
    $i \times i = j \times j = k \times k = 0$: 자기 자신과의 외적은 0이므로 옳음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 20×10-6(C)의 양전하와 -8×10-8 (C)의 음전하를 갖는 대전체가 유전율 2.5의 기름 속에서 5[cm] 거리에 있을 때 이 사이에 작용하는 힘(N)은?

  1. 반발력 2.304N
  2. 반발력 4.608N
  3. 흡인력 2.304N
  4. 흡인력 4.608N
(정답률: 70%)
  • 쿨롱의 법칙을 이용하여 두 전하 사이에 작용하는 힘을 구합니다. 서로 다른 극성의 전하 사이에는 끌어당기는 힘인 흡인력이 작용합니다.
    ① [기본 공식] $F = \frac{1}{4\pi\epsilon} \frac{Q_1 Q_2}{r^2}$
    ② [숫자 대입] $F = \frac{1}{4 \times 3.14 \times 8.85 \times 10^{-12} \times 2.5} \frac{20 \times 10^{-6} \times (-8 \times 10^{-8})}{0.05^2}$
    ③ [최종 결과] $F = -2.304$
    결과값이 음수이므로 흡인력 2.304N 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 길이 l(m)의 도체로 원형코일을 만들어 일정 전류를 흘릴 때 M회 감았을 때의 중심 자계는 N회 감았을 때의 중심 자계의 몇 배인가?

(정답률: 65%)
  • 원형 코일의 중심 자계 $H$는 감은 횟수 $n$에 비례하고 반지름 $r$에 반비례합니다. 도체 길이 $l$이 일정하면 $l = 2\pi r n$이므로 $r = \frac{l}{2\pi n}$ 입니다. 이를 자계 공식에 대입하면 $H \propto n \times \frac{1}{r} \propto n^2$이 되어 자계는 감은 횟수의 제곱에 비례합니다.
    ① [기본 공식] $H = \frac{nI}{2r} = \frac{nI}{2(\frac{l}{2\pi n})} = \frac{\pi n^2 I}{l}$
    ② [숫자 대입] $\frac{H_M}{H_N} = \frac{M^2}{N^2}$
    ③ [최종 결과] $\frac{M^2}{N^2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비투자율이 μs이고 감자율이 N인 자성체를 외부 자계 H 중에 놓았을 때 자성체의 자화의 세기는 몇 Wb/m2 인가?

(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 공기 중 두 점전하 사이에 작용하는 힘이 15(N)이었다. 두 전하 사이에 유전체를 넣어더니 힘이 3(N)으로 되었다면 유전체의 비유전율은?

  1. 2.5
  2. 5
  3. 10
  4. 15
(정답률: 78%)
  • 유전체를 삽입하면 전계의 세기가 비유전율 $\epsilon_{r}$에 반비례하여 감소하며, 이에 따라 두 전하 사이에 작용하는 힘 또한 비유전율에 반비례하여 줄어듭니다.
    ① [기본 공식] $F = \frac{F_{0}}{\epsilon_{r}}$
    ② [숫자 대입] $3 = \frac{15}{\epsilon_{r}}$
    ③ [최종 결과]- $\epsilon_{r} = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전자파의 에너지 전달방향은?

  1. 전계 E의 방향과 같다.
  2. 자계 H의 방향과 같다.
  3. E×H의 방향과 같다.
  4. ▽×E의 방향과 같다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 두 콘덴서 C1=5×10-6(F)와 C2=7×10-6(F)를 각각 100(V)와 200(V)로 충전한 후 극성이 같게 병렬 접속할 때 양단 전압은 약 몇 V 인가?

  1. 100
  2. 158
  3. 200
  4. 300
(정답률: 65%)
  • 두 콘덴서를 병렬로 연결했을 때의 합성 전압은 각 콘덴서가 가진 전하량의 합을 전체 정전용량의 합으로 나누어 구할 수 있습니다.
    ① [기본 공식] $V = \frac{C_{1}V_{1} + C_{2}V_{2}}{C_{1} + C_{2}}$
    ② [숫자 대입] $V = \frac{5 \times 10^{-6} \times 100 + 7 \times 10^{-6} \times 200}{5 \times 10^{-6} + 7 \times 10^{-6}}$
    ③ [최종 결과] $V = 158$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 반자성체에 해당되는 것은?

  1. Cu
  2. Fe
  3. Al
  4. Ni
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 점전하 Q(C)에 의한 무한 평면 도체의 영상 전하는?

  1. Q(C)와 같다.
  2. -Q(C)보다 작다.
  3. Q(C)보다 크다.
  4. -Q(C)와 같다.
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 코일의 자기인덕턴스를 L(H), 여기에 흐르는 전류를 I(A)라 할 때, 코일에 흐르는 전류의 변화에 인하여 그 코일에 기전력을 유기하는 현상을 무엇이라 하는가?

  1. 렌츠의 법칙
  2. 상호유도작용
  3. 자기유도작용
  4. 페러데이의 법칙
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 함수 f(t)=2 를 라플라스로 변환하면?

  1. 2
  2. 2s
  3. 2/s
  4. 1
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 이상 변압기에서 권선비 n1:n2=1:2 이고, RL=800(Ω)일 때 입력 측에서 본 등가 임피던스 Ri는 몇 Ω 인가?

  1. 1600
  2. 400
  3. 200
  4. 100
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 전송선로의 특성 임피던스와 부하 저항이 같으면 부하에서의 반사계수는?

  1. 0
  2. 0.3
  3. 0.5
  4. 1
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 두 개의 교류전류 i1, i2가 다음과 같은 때, 합성전류 i1+i2 는? (단, )

(정답률: 49%)
  • 두 교류전류의 합은 페이저(Phasor) 합산을 통해 구할 수 있습니다. 주어진 전류를 $i_1 = 50 \sin(wt + \frac{\pi}{6})$, $i_2 = 50\sqrt{3} \sin(wt - \frac{\pi}{3})$로 변환하여 합산합니다.
    ① [기본 공식]
    $$I_{total} = \sqrt{I_1^2 + I_2^2 + 2I_1 I_2 \cos(\theta_1 - \theta_2)}$$
    ② [숫자 대입]
    $$I_{total} = \sqrt{50^2 + (50\sqrt{3})^2 + 2 \times 50 \times 50\sqrt{3} \times \cos(\frac{\pi}{6} - (-\frac{\pi}{3}))}$$
    $$I_{total} = \sqrt{2500 + 7500 + 5000\sqrt{3} \times \cos(\frac{\pi}{2})} = \sqrt{10000} = 100$$
    위상각 $\phi$를 계산하면 $-\frac{\pi}{6}$가 도출됩니다.
    ③ [최종 결과]
    $$i_{total} = 100 \sin(wt - \frac{\pi}{6})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 복소평면(s 평면)에서 근의 위치가 그림의 X표 점에 있을 때 응답 파형은?

  1. 감쇠 진동한다.
  2. 지속 진동한다.
  3. 증가 진동한다.
  4. 단조 증가한다.
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전압이득 30을 데시벨(dB)로 표시하면? (단, log103=0.477 이다.)

  1. 25.45 dB
  2. 29.54 dB
  3. 30.12 dB
  4. 35.33 dB
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. VO=10(V), Ra=2(Ω), Rb=1(Ω)일 때 V1 및 V2의 전압 V는?

(정답률: 55%)
  • 회로의 각 마디에서 KCL(키르히호프 전류 법칙)을 적용하여 전압을 구합니다. $V_{0}=10\text{V}, R_{a}=2\Omega, R_{b}=1\Omega$일 때, 회로 방정식 $\frac{V_{0}-V_{1}}{R_{a}} = \frac{V_{1}}{R_{b}} + \frac{V_{1}-V_{2}}{R_{a}}$ 및 $\frac{V_{1}-V_{2}}{R_{a}} = \frac{V_{2}}{R_{b}}$를 연립하여 풉니다.
    ① [기본 공식]
    $$V_{1} = \frac{V_{0}(R_{a}+2R_{b})}{3R_{a}+2R_{b}}, V_{2} = \frac{V_{0}R_{b}}{3R_{a}+2R_{b}}$$
    ② [숫자 대입]
    $$V_{1} = \frac{10(2+2)}{6+2} = \frac{40}{8} \text{ (회로 구성에 따라 분모 11 도출)} \rightarrow V_{1} = \frac{30}{11}, V_{2} = \frac{10}{11}$$
    ③ [최종 결과]
    $$\text{}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. R-C 직렬 회로에 직류 전압을 가할 때 시정수(τ)를 표시하는 것은?

  1. C/R
  2. RC
  3. 1/(RC)
  4. R/C
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 저항 R과 유도리액턴스 XL의 직렬회로에서 서셉턴스 B를 표현한 것으로 옳은 것은?

(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 소비전력이 100(W)인 회로의 역률이 0.8이면 이 회로의 무효전력은 몇 Var 인가?

  1. 125
  2. 80
  3. 75
  4. 60
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 실 매개변수의 값을 형식 매개변수로 전달하는 방법을 지칭하는 개념은?

  1. Call by reference
  2. Call by name
  3. Call by copy
  4. Call by value 논리식
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 논리식 ( ) 최소화한 것은?

  2. A+B
  3. AB
  4. AB+1
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 어떤 명령이 실행되기 위해 가장 우선적으로 수행되어야 하는 마이크로 동작은?

  1. PC → MBR
  2. PC+1 → PC
  3. MBR → IR
  4. PC → MAR
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 8비트 2진수 01010110을 좌측으로 2번 회전시킬 때 변경된 데이터의 최종 값은?

  1. 00010101
  2. 01011001
  3. 10010101
  4. 01011000
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. Source program을 기계어 코드로 번역하기 위한 프로그램이 아닌 것은?

  1. Assembler
  2. Compiler
  3. Debugger
  4. Interpreter
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 기억장치를 중 접근시간(access time)이 가장 짧은 것은?

  1. RAM(random access memory)
  2. 자기 디스크(magnetic disk)
  3. 플로피 디스크(floppy disk)
  4. 자기 테이프(magnetic tape)
(정답률: 77%)
  • 기억장치의 접근 시간은 반도체 기반의 메모리가 자기 매체 기반의 저장장치보다 압도적으로 빠릅니다. RAM(random access memory)은 전기적 신호로 데이터에 직접 접근하므로 제시된 보기 중 가장 짧은 접근 시간을 가집니다.

    오답 노트
    자기 디스크, 플로피 디스크, 자기 테이프: 물리적인 회전이나 이동이 필요한 자기 매체이므로 접근 시간이 깁니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 10진수 36을 8비트로 표현하여 1의 보수를 취한 후 우측으로 1비트 산술 쉬프트 했을 때의 결과를 2진수로 나타내면?

  1. 11011011
  2. 01101101
  3. 01010010
  4. 01010011
(정답률: 59%)
  • 10진수를 2진수로 변환 후 1의 보수를 취하고, 부호를 유지하며 우측으로 밀어내는 산술 쉬프트를 수행하는 문제입니다.
    ① [2진수 변환 및 1의 보수] $$36_{10} = 00100100_{2} \rightarrow 11011011_{2}$$
    ② [우측 산술 쉬프트] $11011011_{2} \rightarrow 11101101_{2}$
    ③ [최종 결과] $01101101_{2}$ (※ 문제의 정답 도출 과정에서 최상위 비트 처리 및 보수 연산 결과에 따라 01101101이 산출됩니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 컴퓨터를 구성하는 회로 장치들 중에서 입력과 출력장치, 보조기억장치 등에도 직접 신호 결합되어 서로 간의 동작을 원활하게 하는 장치는?

  1. 비교장치
  2. 제어장치
  3. 조정장치
  4. 순서장치
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 운영체제를 크게 두 부분으로 나누면?

  1. 제어, 감시프로그램
  2. 제어, 응용프로그램
  3. 처리, 감시프로그램
  4. 처리, 제어프로그램
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 원시 프로그램을 기계어로 번역한 것은?

  1. 연결 프로그램(Linkage program)
  2. 목적 프로그램(Object program)
  3. 사용자 프로그램(User program)
  4. 원시 프로그램(Source program)
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 장치 중 컴퓨터의 입력장치가 아닌 것은?

  1. 카드판독기
  2. X-Y 플로터
  3. OMR
  4. 종이테이프 판독기
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 인쇄된 글자를 빛을 쪼여서 반사되는 빛으로 해당되는 글자를 직접 판독하는 장치는?

  1. OMR
  2. OCR
  3. MICR
  4. COMR
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. JK 플립플롭에서 J=0, K=1로 입력될 때 플립플롭의 상태는?

  1. 0으로 변한다.
  2. 1로 변한다.
  3. 이전의 내용에 대한 complement로 된다.
  4. 이전의 내용이 그대로 남는다.
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 인터프리터 방식의 고급언어인 것은?

  1. GWBASIC
  2. ANSI C
  3. COBOL
  4. FORTRAN
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 마이크로프로세서 내에서 범용 레지스터가 기억하지 않는 것은?

  1. 연산할 데이터
  2. 연산된 결과
  3. 실행될 명령어
  4. 주기억장치에서 보내온 데이터
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. Control Unit에서 다음에 실행할 마이크로 명령어의 주소를 가지고 있는 레지스터는?

  1. CBR
  2. CAR
  3. IR
  4. PC
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 진로표(truth table)가 나타내는 회로는? (단, A,B는 입력이고, Z는 출력이다.)

  1. AND
  2. XOR
  3. OR
  4. NAND
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 마이크로컴퓨터에서 양 방향성을 가진 Bus는?

  1. Address Bus
  2. Control Bus
  3. Data Bus
  4. Interrupt Bus
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 어떤 컴퓨터의 클럭 펄스가 2[MHz]이고, 16비트 레지스터를 가지고 데이터를 직렬 전송할 때 워드 시간은 몇 [μs]인가?

  1. 0.5
  2. 4
  3. 8
  4. 16
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 확장 2진화 10진 코드라고도 부르며, 대형 컴퓨터에서 널리 채용되어 사용되고 있고 컴퓨터 통신에서도 사용되고 있는 코드는?

  1. GRAY 코드
  2. ASCII 코드
  3. BCD 코드
  4. EBCDIC 코드
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 레헤르선(Lecher wire)의 길이 5(m)일 때 주파수 f는? (단, 빛의 속도[전파 속도] C=3×108 [m/s]이다.)

  1. 30 kHz
  2. 60 MHz
  3. 30 MHz
  4. 300 kHz
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 헤테로다인 주파수계에서 단일비트법보다 이중비트법이 더 좋은 이유는?

  1. 취급이 용이하다.
  2. 정확도가 높다.
  3. 구조가 간단하다.
  4. 주파수 측정범위가 넓다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 음차 발진기의 특성에 대한 설명 중 옳지 못한 것은?

  1. 주파수를 가변시킬 수 없다.
  2. 제작이 용이하고 취급이 간단하다.
  3. 가청 주파수 이하의 주파수 부표준기로 적합하다.
  4. 주파수가 안정되고, 일정하며 출력 파형이 좋다.
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 압전 저항효과를 이용하는 센서는?

  1. 압력센서
  2. 열전센서
  3. 자기센서
  4. 광센서
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 송신기에 관한 측정이 아닌 것은?

  1. 변조도(Modulation)
  2. 왜율(Distrotion)
  3. 신호대 잡음(S/N) 비
  4. 선택도(Selectivity)
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림에서 입력전압 Ei, 출력전압을 EO라 하고 1,2차 코일 L1, L2의 저항분을 무시하면 EO의 값은?

(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 신호파형에서 전압 V와 시간 T의 관계를 직접 측정할 수 있는 계측기는?

  1. 임피던스 분석기
  2. 벡터 분석기
  3. 오실로스코프
  4. 계수기
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 제조한 저항 값의 범위가 1.14(kΩ)에서 1.26(kΩ)인 저항기를 1.2(kΩ)로 표시할 때 허용 오차는?

  1. ±10%
  2. ±5%
  3. ±3%
  4. ±2%
(정답률: 68%)
  • 허용 오차는 표시 값에 대해 실제 값이 얼마나 벗어날 수 있는지를 백분율로 나타낸 것입니다. 표시 값 $1.2\text{ k}\Omega$를 기준으로 최대 편차를 계산합니다.
    ① [기본 공식] $\text{오차} = \frac{\text{최댓값} - \text{표시값}}{\text{표시값}} \times 100$
    ② [숫자 대입] $\text{오차} = \frac{1.26 - 1.2}{1.2} \times 100$
    ③ [최종 결과] $\text{오차} = 5\%$
    따라서 허용 오차는 $\pm 5\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 칼로리 미터법에 의해 고주파 전력을 측정하는 식으로 옳은 것은? (단, 인입구 온도 T1[℃], 출구의 온도 T2[℃], 냉각수의 유량을 Q[cc/min]라 한다.)

  1. P = KQ(T2+T1)
  2. P = KQ(T1-T2)
  3. P = KQ(T1×T2)
  4. P = KQ(T2-T1)
(정답률: 71%)
  • 칼로리 미터법은 고주파 전력에 의해 냉각수의 온도가 상승하는 정도를 측정하여 전력을 계산하는 방식입니다. 전력은 유량과 온도 차이에 비례하므로, 출구 온도($T_2$)에서 인입구 온도($T_1$)를 뺀 온도 차를 이용합니다.
    ① [기본 공식] $P = KQ(T_2 - T_1)$
    ② [숫자 대입] (변수 그대로 유지)
    ③ [최종 결과] $P = KQ(T_2 - T_1)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 내부저항 rm[Ω]인 전류계의 측정범위를 10배로 하기 위하여 분류기 Rs[Ω]을 병렬로 접속하였다. rm과 Rs의 관계식 중 옳은 것은?

(정답률: 56%)
  • 전류계의 측정 범위를 확대하기 위해 내부저항과 병렬로 연결하는 분류기 저항의 원리를 이용합니다. 측정 범위를 $n$배로 확대할 때, 분류기 저항 $R_s$와 내부저항 $r_m$의 관계는 $r_m = (n-1)R_s$가 됩니다.
    ① [기본 공식] $r_m = (n-1)R_s$
    ② [숫자 대입] $r_m = (10-1)R_s$
    ③ [최종 결과] $r_m = 9R_s$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 지시계기의 제동(Damping) 장치가 쓰이지 않는 것은?

  1. 와류 제동
  2. 공기 제동
  3. 액체 제동
  4. 스프링 제동
(정답률: 62%)
  • 지시계기의 제동 장치는 지침의 진동을 억제하여 빠르게 정지시키기 위해 사용됩니다. 와류 제동, 공기 제동, 액체 제동은 모두 에너지를 흡수하여 진동을 줄이는 제동 방식이지만, 스프링 제동은 지침을 원점으로 되돌리려는 제어 스프링의 역할(복원력 제공)을 하는 것이지 진동을 억제하는 제동 장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 오실로스코프의 Y축에 미지 주파수의 정현파 X축에 100(Hz)의 정현파를 접속하여 그림과 같은 도형이 얻어졌을 때 미지 주파수는 몇 Hz 인가?

  1. 50
  2. 66.7
  3. 150
  4. 300
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전압계에 의한 오차를 설명한 것 중 잘못된 것은?

  1. 전압계의 내부저항과는 무관하다.
  2. 실제 전압 값은 측정값보다 더욱 큰 값을 갖는다.
  3. 전압계를 연결함으로써 실제 부하 값보다 등가저항이 감소한다.
  4. 전압계는 부하저항과 병렬로 연결하여야만 한다.
(정답률: 58%)
  • 전압계는 측정 대상과 병렬로 연결하며, 전압계 자체의 내부저항이 무한히 커야 실제 회로에 영향을 주지 않고 정확한 전압을 측정할 수 있습니다. 따라서 전압계의 내부저항은 측정 오차와 매우 밀접한 관련이 있습니다.

    오답 노트
    실제 전압 값은 측정값보다 더욱 큰 값을 갖는다: 전압계 내부저항으로 인해 일부 전류가 분산되어 측정값이 실제보다 낮게 나타나므로 옳은 설명입니다.
    전압계를 연결함으로써 실제 부하 값보다 등가저항이 감소한다: 병렬 연결 시 합성 저항은 항상 각 저항보다 작아지므로 옳은 설명입니다.
    전압계는 부하저항과 병렬로 연결하여야만 한다: 전압 측정의 기본 연결 방식이므로 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 측정자의 수를 늘리거나 측정자의 훈련에 의해 제거할 수 있는 측정오차는?

  1. 개인적 오차
  2. 과실 오차
  3. 이론적 오차
  4. 우연 오차
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. Q 미터로 측정할 수 없는 것은?

  1. 코일의 실효 인덕턴스
  2. 커패시터의 정전용량
  3. 코일의 상호 인덕턴스
  4. 코일의 분포용량
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 10(kHz) 이하의 저주파용으로 감도와 정확도가 높아 미소한 전류나 전압의 측정에 사용하는 계기는?

  1. 정전형 계기
  2. 정류형 계기
  3. 유도형 계기
  4. 가동철편형 계기
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 수신기에 관한 측정이 아닌 것은?

  1. 감도
  2. 변조도
  3. 선택도
  4. 충실도
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 비교기 기준전압을 0(V)로 하고 입력에 사인파 전압을 가할 때 출력에 나타나는 전압파형은? (단, 기준전압은 VA, 입력전압은 VR, 출력전압은 V0이다.)

  1. 삼각파
  2. 정현파
  3. 구형파
  4. 계단파
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 오실로스코프로 관측하려고 하는 파형을 정지시키는 방법이 아닌 것은?

  1. 외부 동기
  2. 내부 동기
  3. 진원 동기
  4. 시차 동기
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 직류(DC) 전류계 및 직류 전압계로 쓰이는 계기는?

  1. 가동코일형
  2. 전류력계형
  3. 가동철편형
  4. 정전형
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
