전자산업기사 필기 기출문제복원 (2014-09-20)

전자산업기사 2014-09-20 필기 기출문제 해설

이 페이지는 전자산업기사 2014-09-20 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2014-09-20 기출문제)

목록

1과목: 전자회로

1. 다음 회로에서 R1=200[kΩ], R2=20[kΩ]일 때 부궤환율(β)은?

  1. 약 0.012
  2. 약 0.023
  3. 약 0.091
  4. 약 0.91
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 설명 중 옳지 않은 것은?

  1. 전력 효율은 전원 전력 소비량을 적게 하면서 신호출력을 크게 할 수 있느냐 하는 지수를 말한다.
  2. A급 전력 증폭기의 컬렉터 손실은 무신호 시에 가장 작다.
  3. B급 전력 증폭기는 출력이 최대 가능 출력의 약 40%일 때 컬렉터 손실이 가장 크다.
  4. C급 전력 증폭기는 신호 출력의 첨두치에서 가장 큰 손실이 발생한다.
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 전력증폭기에 대한 설명으로 옳은 것은?

  1. A급의 경우가 전력효율이 가장 좋다.
  2. C급의 효율은 50% 이하로 AB급보다 낮다.
  3. B급은 동작점이 포화영역 부근에 존재한다.
  4. C급은 반송파 증폭용이나 주파수 체배용으로 사용된다.
(정답률: 80%)
  • C급 증폭기는 동작점이 차단 영역에 위치하여 효율이 매우 높으며, 주로 반송파 증폭용이나 주파수 체배용으로 사용됩니다.

    오답 노트
    A급의 경우가 전력효율이 가장 좋다: 효율이 가장 낮음
    C급의 효율은 50% 이하로 AB급보다 낮다: 효율이 가장 높음
    B급은 동작점이 포화영역 부근에 존재한다: 동작점이 차단점(전압 0)에 존재함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 원소 중 도너로 사용되지 않는 것은?

  1. In(인듐)
  2. P(인)
  3. As(비소)
  4. Sb(안티몬)
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. α0=0.96, fα=10[kHz]인 트랜지스터가 f=20[kHz]에서 동작할 때 전류 증폭도의 크기는 약 얼마인가?

  1. 0.34
  2. 0.64
  3. 0.46
  4. 0.43
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. RC 결합 증폭기에서 저주파 특성을 제한하는 주 요소로 가장 적합한 것은?

  1. 극간용량
  2. 분포용량
  3. 전류이득
  4. 입ㆍ출력 결합용량
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 시미트 트리거 회로에 대한 설명으로 적합하지 않은 것은?

  1. 외부 클록 펄스가 필요하다.
  2. 출력으로 구형파를 얻을 수 있다.
  3. 입력신호의 잡음 제거 목적으로도 입력단에 사용된다.
  4. 기본적인 시미트 트리거 회로는 기준전압을 가변할 수 있는 것을 제외하고는 비교기와 동일하다.
(정답률: 66%)
  • 시미트 트리거는 입력 신호의 전압 레벨에 따라 출력이 결정되는 회로로, 스스로 발진하거나 입력 신호를 처리하므로 외부 클록 펄스가 필요하지 않습니다.

    오답 노트
    출력으로 구형파를 얻을 수 있다: 히스테리시스 특성으로 인해 가능함
    입력신호의 잡음 제거: 임계값 설정으로 잡음 제거 가능
    비교기와 동일: 기준전압(임계값) 설정 방식의 차이일 뿐 기본 구조는 비교기와 같음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 그림의 변조도는 약 몇 [%]인가? (단, A=10[V], B=5[V], C=2.5[V]이다.)

  1. 10[%]
  2. 33[%]
  3. 66[%]
  4. 80[%]
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 정전압 장치의 출력전압은 몇 [V]인가?

  1. 5[V]
  2. 7.5[V]
  3. 10[V]
  4. 12.5[V]
(정답률: 69%)
  • 제너 다이오드의 항전압 특성을 이용한 정전압 회로입니다. 연산 증폭기의 가상 단락 원리에 의해 출력 전압 $V_o$는 제너 전압 $V_z$와 분배 저항 $R_2, R_3$에 의해 결정됩니다.
    ① [기본 공식] $V_o = V_z \times \frac{R_2 + R_3}{R_3}$
    ② [숫자 대입] $V_o = 5 \times \frac{10 + 10}{10}$
    ③ [최종 결과] $V_o = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 상온의 진성반도체에 전압을 인가했을 때 나타나는 현상으로 가장 적합한 것은?

  1. 전자와 정공은 모두 양(+) 전극으로 이동한다.
  2. 전자와 정공은 모두 음(-) 전극으로 이동한다.
  3. 전자는 양(+)전극으로 이동하고, 정공은 음(-)전극으로 이동한다.
  4. 전공은 양(+)전극으로 이동하고, 전자는 음(-)전극으로 이동한다.
(정답률: 90%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 연산증폭기에 계단파 입력전압이 인가되었을 때 시간에 따라 출력전압의 변화율은?

  1. 전류 드리프트
  2. 슬루 레이트
  3. 동상신호제거비
  4. 출력 오프셋 전압
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. NPN 트랜지스터가 활성 영역에서 증폭기로 정상 동작을 위한 바이어스 인가 방법은? (단, B, E, C는 각각 베이스, 이미터, 컬렉터이다.)

  1. B에 대하여 E는 -, C는 +
  2. B에 대하여 E는 +, C는 -
  3. E에 대하여 B는 -, C는 +
  4. E에 대하여 B는 +, C는 -
(정답률: 64%)
  • NPN 트랜지스터가 활성 영역에서 증폭기로 동작하려면 베이스-이미터(B-E) 접합은 순방향 바이어스, 베이스-컬렉터(B-C) 접합은 역방향 바이어스가 인가되어야 합니다.
    따라서 베이스(B)를 기준으로 이미터(E)에는 낮은 전위인 -를, 컬렉터(C)에는 높은 전위인 +를 인가해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 어떤 증폭기의 중간영역 전압이득이 500이고 입력 RC 회로의 하한 임계 주파수가 500[kHz]이다. 주파수 500[kHz]에서 전압 이득은 약 얼마인가?

  1. 250
  2. 70.7
  3. 350
  4. 707
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

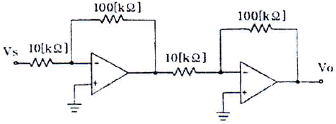

14. 다음 연산증폭기 회로의 전체 이득(VO/VS)은 몇 [dB]인가?

  1. 10[㏈]
  2. 20[㏈]
  3. 30[㏈]
  4. 40[㏈]
(정답률: 70%)
  • 두 개의 반전 증폭기가 직렬로 연결된 구조입니다. 각 단의 이득을 곱한 전체 전압 이득을 구한 뒤 데시벨(dB)로 변환합니다.
    ① [기본 공식] $G_{dB} = 20 \log_{10} ( \frac{R_{f1}}{R_{in1}} \times \frac{R_{f2}}{R_{in2}} )$
    ② [숫자 대입] $G_{dB} = 20 \log_{10} ( \frac{100 \text{ k}\Omega}{10 \text{ k}\Omega} \times \frac{100 \text{ k}\Omega}{10 \text{ k}\Omega} )$
    ③ [최종 결과] $G_{dB} = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같이 이미터 저항을 갖는 증폭회로에서 이미터 저항 RE의 가장 중요한 역할은?

  1. 출력을 증가시킨다.
  2. 노이즈를 증가시킨다.
  3. 주파수 대역폭을 감소시킨다.
  4. 안정도를 개선시킨다.
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 효율은 좋으나 출력파형이 심하게 일그러지므로 고주파 동조 증폭기에 한정적으로 응용되는 전력 증폭기는?

  1. A급 전력증폭기
  2. B급 전력증폭기
  3. C급 전력증폭기
  4. AB급 전력증폭기
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 무부하 출력전압이 24[V]인 전원장치에 부하 연결 시 출력전압이 22[V]이면 전압 변동률은 약 몇 [%]인가?

  1. 5[%]
  2. 7[%]
  3. 9[%]
  4. 10[%]
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 하틀레이(Hartley) 발진기에서 궤환 요소는?

  1. 코일
  2. 용량
  3. 저항
  4. 용량+코일
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 그림과 같은 OPAMP 회로에서 출력 전압 VO는? (단, V1=+1V, V2=+2V, V3=+3V, R1=500[kΩ], R2=1[MΩ], R3=1[MΩ], Rf=1[MΩ]이다.)

  1. +3V
  2. +7V
  3. -3V
  4. -7V
(정답률: 85%)
  • 반전 입력단에 여러 입력 전압이 연결된 반전 가산기 회로입니다. 출력 전압은 각 입력 전압에 저항비를 곱한 값들의 합에 마이너스 부호를 붙여 계산합니다.
    ① [기본 공식] $V_{O} = -R_{f} ( \frac{V_{1}}{R_{1}} + \frac{V_{2}}{R_{2}} + \frac{V_{3}}{R_{3}} )$
    ② [숫자 대입] $V_{O} = -1 \times 10^{6} ( \frac{1}{500 \times 10^{3}} + \frac{2}{1 \times 10^{6}} + \frac{3}{1 \times 10^{6}} )$
    ③ [최종 결과] $V_{O} = -7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 변압기의 2차 코일에 중간탭을 사용하는 전류회로는?

  1. 반파정류회로
  2. 전파정류회로
  3. 브리지정류회로
  4. 배전압정류회로
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 환상솔레노이드의 단위 길이 당 권수를 n[회/m], 전류를 I[A], 반지름을 a[m]라 할 때 솔레노이드 외부의 자계의 세기는? (단, 주위의 매질은 공기이다.)

  1. 0
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. "유도 기전력은 ( )의 변화를 방해하는 방향으로 생기며, 그 크기는 ( )의 시간적인 변화율과 같다."에서 ( ) 안에 들어갈 내용으로 알맞은 것은?

  1. 전압
  2. 전류
  3. 전자파
  4. 쇄교자속
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 두 종류의 금속을 접속하여 폐회로를 만들고 두 접합 부분을 다른 온도로 유지하여 열기전력을 일으켜 열전류가 흐르는 효과는?

  1. 홀효과
  2. 펠티에효과
  3. 제벡효과
  4. 톰슨효과
(정답률: 76%)
  • 서로 다른 두 금속의 접합점에 온도 차를 주었을 때 기전력이 발생하는 현상을 제벡효과라고 합니다.

    오답 노트
    홀효과: 자기장 내 전류 흐르는 도체 측면에 전압 발생
    펠티에효과: 전류를 흘릴 때 접합부에서 흡열 또는 발열
    톰슨효과: 동일 금속 내 온도 차가 있을 때 기전력 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 균일한 자계 H (AT/m) 내에 자극의 세기가 ±m[Wb], 길이가 ℓ[m]인 막대자석을 그 중심 주위에 회전할 수 있도록 놓는다. 이때에 막대자석과 자계의 방향사이의 각을 θ라고 하면 자석이 받는 회전력은 몇 [Nㆍm/rad]인가?

  1. mHℓcosθ
  2. mHℓsinθ
  3. 2mHℓcosθ
  4. 2mHℓsinθ
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 1A=1[C/sec]로 정의할 수 있다. 그런데 전류의 절대측정은 거리 1[m] 떨어진 평행도선 길이 1[m]마다의 전자력이 몇 [N]이 작용할 때 1[A]라 할 수 있는가?

  1. 2×10-7
  2. 3×10-7
  3. 4×10-7
  4. 5×10-7
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같은 두 동심 구도체 사이의 정전용량은 몇 [F]인가?

(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 동심구형 콘덴서의 내구와 외구의 내반경을 각각 1/3 로 하고 내외 도체간에 유전체()를 채우면 정전용량은 처음보다 어떻게 되는가?

  1. 동일하다.
  2. 1/2 로 줄어든다.
  3. 1/3 로 줄어든다.
  4. 1/4 로 줄어든다.
(정답률: 66%)
  • 동심구형 콘덴서의 정전용량 공식에서 반지름이 $1/3$로 줄어들면 분모의 항들이 $1/3$배가 되어 전체 값은 3배가 되지만, 유전율 $\epsilon_{s} = 3$인 유전체를 채우면 다시 3배가 되어 상쇄됩니다.
    ① [기본 공식]
    $$C = \frac{4\pi\epsilon_{0}\epsilon_{s}ab}{b-a}$$
    ② [숫자 대입]
    $$C' = \frac{4\pi\epsilon_{0}(3)(\frac{1}{3}a)(\frac{1}{3}b)}{\frac{1}{3}b - \frac{1}{3}a} = \frac{4\pi\epsilon_{0}(3)\frac{1}{9}ab}{\frac{1}{3}(b-a)} = \frac{4\pi\epsilon_{0}\epsilon_{0}ab}{b-a}$$
    ③ [최종 결과]
    $$C' = C$$
    따라서 정전용량은 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 주어진 순간의 전계가 이고 자계가 인 경우 이 전자계에 의해 전파되는 전력의 방향과 크기[W2/m]는?

(정답률: 52%)
  • 전력의 방향과 크기는 포인팅 벡터 $\vec{S} = \vec{E} \times \vec{H}$를 통해 구할 수 있습니다.
    ① [기본 공식]
    $$\vec{S} = \vec{E} \times \vec{H}$$
    ② [숫자 대입]
    $$\vec{S} = (10\hat{x} - 10\hat{y}) \times (5\hat{x} + 5\hat{y}) = 50(\hat{x} \times \hat{y}) - 50(\hat{y} \times \hat{x}) = 50\hat{z} + 50\hat{z}$$
    ③ [최종 결과]
    $$\vec{S} = 100\hat{z}$$
    따라서 방향은 $\hat{z}$ 방향, 크기는 $100\text{ W/m}^{2}$이며 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 진공 중에서 멀리 떨어져 있는 반지름이 각각 a1[m], a2[m]인 두 도체구를 V1[V], V2[V]인 전위를 갖도록 대전시킨 후 가는 도선으로 연결할 때 연결 후의 전위는?

(정답률: 68%)
  • 두 도체구를 도선으로 연결하면 전하가 이동하여 두 구의 전위가 같아집니다. 이때 전체 전하량은 보존되므로, 각 구의 정전용량(반지름에 비례)을 가중치로 한 전위의 평균값이 됩니다.
    ① [기본 공식]
    $$V = \frac{C_{1}V_{1} + C_{2}V_{2}}{C_{1} + C_{2}}$$
    ② [숫자 대입]
    $$V = \frac{4\pi\epsilon_{0}a_{1}V_{1} + 4\pi\epsilon_{0}a_{2}V_{2}}{4\pi\epsilon_{0}a_{1} + 4\pi\epsilon_{0}a_{2}}$$
    ③ [최종 결과]
    $$V = \frac{a_{1}V_{1} + a_{2}V_{2}}{a_{1} + a_{2}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 정전용량이 일정한 정전콘덴서에 축적되는 에너지와 전위의 관계는 어떤 형태로 나타나는가?

  1. 원
  2. 타원
  3. 쌍곡선
  4. 포물선
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 두 개의 코일 L1, L2를 같은 방향으로 직렬로 접속하였을 때, 합성 인덕턴스가 68[mH]이고, 극성을 반대로 접속하였을 때, 합성 인덕턴스가 12[mH]이었다. L1=20[mH]일 때, L2 값은?

  1. 1[mH]
  2. 10[mH]
  3. 12[mH]
  4. 20[mH]
(정답률: 64%)
  • 두 코일의 상호 인덕턴스를 고려한 합성 인덕턴스 공식(가동접속 및 차동접속)을 이용하여 $L_2$를 산출합니다.
    ① [기본 공식] $L = L_{1} + L_{2} \pm 2M$
    ② [숫자 대입] $68 = 20 + L_{2} + 2M$ 및 $$12 = 20 + L_{2} - 2M$$
    두 식을 더하면 $68 + 12 = 40 + 2L_{2}$
    ③ [최종 결과] $L_{2} = 20\text{ mH}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 정현 대칭(기함수)에서는 어느 함수식이 성립하는가?

  1. f(t) = f(t)
  2. f(t) = -f(t)
  3. f(t) = f(-t)
  4. f(t) = -f(-t)
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 저항, 인덕터, 커패시터를 각각 1개씩 이용하여 직렬회로를 구성하고, 일정한 주파수를 갖는 교류전압을 인가했을 때, 임피던스 특성이 저항특성으로 나타났다. 이 회로에 대하여 보다 변동이 심한 교류전압을 인가한다면 회로의 특성은?

  1. 직렬공진회로 특성을 갖는다.
  2. 유도성회로의 특성을 갖는다.
  3. 병렬공진회로 특성을 갖는다.
  4. 용량성회로의 특성을 갖는다.
(정답률: 67%)
  • 임피던스 특성이 저항특성으로 나타났다는 것은 유도 리액턴스($X_L$)와 용량 리액턴스($X_C$)가 같아진 공진 상태임을 의미합니다. 이때 주파수가 증가하면 $X_L = 2\pi f L$은 증가하고 $X_C = \frac{1}{2\pi f C}$는 감소하므로, 유도성 리액턴스가 더 커져 유도성회로의 특성을 갖게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 수정해야함 의 직렬회로에 R=20[ ], L=0.1[H] 60[Hz], Ω의 220[V] 교류전압이 인가되었을 대 회로에 공급되는 평균전력은?

  1. 152[W]
  2. 273[W]
  3. 387[W]
  4. 531[W]
(정답률: 50%)
  • RL 직렬회로에서 평균전력은 저항에서만 소비되며, 전압과 임피던스를 이용해 전류를 구한 뒤 저항의 전력 소비 공식을 적용합니다.
    ① [기본 공식] $P = I^{2}R = \frac{V^{2}}{R^{2} + (2\pi f L)^{2}} \times R$
    ② [숫자 대입] $P = \frac{220^{2}}{20^{2} + (2 \times 3.14 \times 60 \times 0.1)^{2}} \times 20$
    ③ [최종 결과] $P = 531\text{ W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림과 같은 어떤 정K형 필터가 있다고 할 때 이 필터는?

  1. 저역필터
  2. 중역필터
  3. 고역필터
  4. 대역필터
(정답률: 76%)
  • 회로 구성에서 직렬 성분으로 커패시터($C$)가 있고 병렬 성분으로 인덕터($L$)가 배치된 정K형 필터 구조입니다. 커패시터는 고주파를 통과시키고 인덕터는 저주파를 지면으로 흘려보내므로, 결과적으로 고주파 성분만 통과시키는 고역필터 특성을 갖게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 하이브리드 h 파라미터에서 단락 임피던스와 개방 출력 어드미턴스를 갖는 상수들로 구성된 것은?

  1. 단락 임피던스 : h11, 개방 출력 어드미턴스 : h12
  2. 단락 임피던스 : h11, 개방 출력 어드미턴스 : h22
  3. 단락 임피던스 : h21, 개방 출력 어드미턴스 : h22
  4. 단락 임피던스 : h21, 개방 출력 어드미턴스 : h12
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 커패시터에 정현파 전압을 인가하였을 때, 용량성 전류(Io)와 용량성 리액턴스(Xo)와의 위상각 차이는?

  1. 0°
  2. 45°
  3. 90°
  4. 180°
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 교류전압 100[V], 전류 20[A]로서 1.6[kW]의 전력을 소비하는 회로의 리액턴스는 몇 [Ω]인가?

  1. 3[Ω]
  2. 4[Ω]
  3. 5[Ω]
  4. 10[Ω]
(정답률: 34%)
  • 전체 임피던스 $Z$를 구한 뒤, 전력 소비를 통해 저항 $R$을 찾아 리액턴스 $X$를 계산하는 문제입니다.
    ① [기본 공식]
    $$Z = \frac{V}{I}, \quad R = \frac{P}{I^2}, \quad X = \sqrt{Z^2 - R^2}$$
    ② [숫자 대입]
    $$Z = \frac{100}{20} = 5, \quad R = \frac{1600}{20^2} = 4, \quad X = \sqrt{5^2 - 4^2}$$
    ③ [최종 결과]
    $$X = 3\ \Omega$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 분포 정수 회로에서 위상 정수가 β라 할 때 파장(λ)은?

(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. ABCD 파라미터(parameter)에서 C는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 개방 역방향 전달 어드미턴스
  2. 단락 역방향 전달 어드미턴스
  3. 개방 순방향 전달 어드미턴스
  4. 단락 순방향 전달 어드미턴스
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 11001110과 10101000을 AND 연산하면?

  1. 11001110
  2. 10101011
  3. 11101111
  4. 10001000
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 컴퓨터의 직렬 입ㆍ출력 인터페이스가 아닌 것은?

  1. USART
  2. ACIA
  3. SIO
  4. PPI
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 그림과 같이 A, B 레지스터에서 2개의 자료에 대해 ALU에 의한 OR 연산이 이루어졌을 때 그 결과가 출력되는 C 레지스터의 내용은?

  1. 11111100
  2. 11101101
  3. 11111101
  4. 01100111
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 에러를 검출하여 정정까지 가능한 코드는?

  1. Hamming code
  2. EBCDIC code
  3. ASCII code
  4. BCD code
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. C 언어의 특징이 아닌 것은?

  1. 하드웨어에 직접 접근할 수 있다.
  2. 펌웨어(Firmware) 개발에 주로 사용된다.
  3. 대표적인 인터프리터 언어이다.
  4. 순차적인 특성을 가진다.
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 데이터 전송에 대한 설명으로 옳지 않은 것은?

  1. 원거리 데이터 전송은 모두 병렬전송이다.
  2. 컴퓨터 내부의 데이터 전송은 직렬과 병렬 전송으로 이루어진다.
  3. 변복조 장치는 중ㆍ고속의 원거리 통신에 적합하다.
  4. 컴퓨터 내부의 데이터 전송은 데이터 버스를 통하여 이루어지므로 각기 다른 형태로 이루어진다.
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CPU를 구성하는 주요 요소에 해당되지 않는 것은?

  1. 연산장치
  2. 레지스터
  3. 제어장치
  4. 주기억장치
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 중앙처리장치를 하나의 칩으로 집적해서 만들고 메모리와 입출력 장치를 접속시킨 것은?

  1. 전원회로
  2. 마이크로컴퓨터
  3. 터미널
  4. 데이터 시스템
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 순서도를 작성하는 이유로 가장 타당한 것은?

  1. 시스템의 성능을 분석하기 위하여 한다.
  2. C언어의 코딩을 생략하기 위하여 한다.
  3. 프로그램을 작성할 경우 처리되는 자료의 흐름이 잘 이해되도록 하기 위하여 한다.
  4. 시스템 설계를 하기 위하여 한다.
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 마이크로프로그램을 이용하는 제어 장치의 구성 요소가 아닌 것은?

  1. 제어 버퍼 레지스터(Control Buffer Register)
  2. 제어 주소 레지스터(Control Address Register)
  3. 명령어 해독기(Instruction Decoder)
  4. 명령어 인출기(Instruction Fetcher)
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 입력 장치가 아닌 것은?

  1. 키보드
  2. X-Y 플로터
  3. 마우스
  4. OMR
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CPU가 정지 상태임을 나타내는 신호는?

(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 컴퓨터의 기억장치에서 표현되는 정보의 단위가 아닌 것은?

  1. bit
  2. byte
  3. address
  4. word
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. PCB와 IC를 테스트하기 위한 목적으로 1985년 조직된 것은?

  1. ITU
  2. IEEE
  3. JTAG
  4. W3C
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 한 명령의 execute cycle 중에 인터럽트 요청이 있어 인터럽트를 처리한 후 다음에 수행하는 cycle은?

  1. fetch cycle
  2. indirect cycle
  3. direct cycle
  4. execute cycle
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 4096×8 EPROM인 메모리에서 어드레스와 데이터는 각각 몇 비트씩인가?

  1. 어드레스 : 8비트, 데이터 : 8비트
  2. 어드레스 : 8비트, 데이터 : 12비트
  3. 어드레스 : 12비트, 데이터 : 8비트
  4. 어드레스 : 12비트, 데이터 : 12비트
(정답률: 77%)
  • 메모리 용량에서 앞의 숫자는 주소(Address)의 개수를, 뒤의 숫자는 데이터(Data)의 비트 수를 의미합니다. 주소 비트 수는 $2^n = 4096$을 만족하는 $n$값을 구하여 결정합니다.
    ① [기본 공식] $2^n = \text{Address Count}$
    ② [숫자 대입] $2^{12} = 4096$
    ③ [최종 결과] $\text{Address} = 12\text{bit}, \text{Data} = 8\text{bit}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 메이지 스테이트(Major State)의 인출(Fetch) 사이클에서 사용하지 않는 것은?

  1. Program Counter
  2. Stack Pointer
  3. Memory Buffer Register
  4. Memory Address Register
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 프로그램의 잘못을 고쳐 나가는 작업을 무엇이라 하는가?

  1. 코딩(CODING)
  2. 디버깅(DEBUGGING)
  3. 펀칭(PUNCHING)
  4. 레코딩(RECORDING)
(정답률: 90%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 중앙처리장치(CPU)를 통하지 않고 직접 주기억 장치를 액세스하여 데이터가 전송되는 방식은?

  1. DMA
  2. Handshaking I/O
  3. Cache Memory
  4. Programmed I/O
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 연산자(operation)의 기능에 속하지 않는 것은?

  1. 주소지정 기능
  2. 전달 기능
  3. 제어 기능
  4. 입출력 기능
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 다음 중 고주파용 주파수계가 아닌 것은?

  1. 흡수형 주파수계
  2. 헤테로다인 주파수계
  3. Lecher 선 주파수계
  4. 진동편형 주파수계
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 가동코일형 계기에서 영구자석 간에 연철심을 사용하는 이유는?

  1. 평등 자계로 하기 위하여
  2. 제어 작용을 시키기 위하여
  3. 불평등 자계로 하기 위하여
  4. 제동 작용을 시키기 위하여
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 증폭기의 비선형 동작에 의해 나타나는 일그러짐율을 측정하는 계측기는?

  1. 스펙트럼 분석기
  2. 고주파 왜율계
  3. 저주파 왜율계
  4. 고조파 왜율계
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 디지털 계측에서 A-D 변환기의 분류방식이 아닌 것은?

  1. 전압-주파수 변환방식
  2. 전압-시간 변환방식
  3. 전압-전류 변환방식
  4. 수치 비교형
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 스위프 신호 발진기에 들어가지 않는 것은?

  1. 저주파 발진기
  2. 톱니파 발진기
  3. 진폭 제한기
  4. 리액턴스관
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 참값이 200[mA]이고, 측정값이 204[mA]일 때 오차율은?

  1. 1[%]
  2. 2[%]
  3. 3[%]
  4. 4[%]
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 직류 고전압 측정시 사용될 수 있는 측정확대 장치는?

  1. 저항 분류기
  2. 인덕턴스 분압기
  3. 저항 분압기
  4. 인덕턴스 변류기
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 직류고감도 전압계의 입력회로에는 어떠한 회로가 사용되는가?

  1. 저저항 분압회로
  2. 고저항 분압회로
  3. 저입력 직류증폭회로
  4. 고입력 직류증폭회로
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 계수형 주파수계로 측정할 수 없는 것은?

  1. 주기
  2. 고주파 진폭
  3. 분주비
  4. 시간간격 측정
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 그림과 같은 등가회로로 표시할 수 있는 콘덴서의 유전체 역률 tanδ를 나타내는 식 중 옳은 것은?

(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 고주파 전류계용으로 일반적으로 많이 사용되는 것은?

  1. 가동철편형
  2. 전류력계형
  3. 가동코일형
  4. 열전대형
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 일반적인 측정 상의 주의할 점으로 옳지 않은 것은?

  1. 표유 임피던스를 크게 할 것
  2. 차폐 및 접지를 철저히 할 것
  3. 주파수대에 적합한 회로 소자를 쓸 것
  4. 기기 회로의 임피던스 정합을 시킬 것
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 오실로스코프로 진폭 변조편을 측정하여 다음과 같은 파형을 얻었다. 최대치(A)=40[mm]로 하고 변조도(M)=80[%]로 하기 위한 최소치 B의 크기는 약 얼마인가?

  1. 4.4[mm]
  2. 3.3[mm]
  3. 2.3[mm]
  4. 1.5[mm]
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 직류에서부터 단파대 이하까지의 낮은 주파수에서 사용되는 감쇠기는?

  1. 리액턴스 감쇠기
  2. 용량 감쇠기
  3. M형 감쇠기
  4. 저항 감쇠기
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 오실로스코프의 CRT 구조에서 초점 조정기는?

  1. 제어 그리드
  2. 집속 양극
  3. 수차 조정기
  4. 수평 위치 조정기
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 상호 인덕턴스 계측에 주로 사용하는 bridge는?

  1. Wien bridge
  2. kohlrausch bridge
  3. Schering bridge
  4. Campbell bridge
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 피측정 주파수를 계수형 주파수계로 측정한 결과 1초에 반복한 횟수가 60번 이었다. 피측정 주파수는?

  1. 1 [Hz]
  2. 60 [Hz]
  3. 1/60 [Hz]
  4. 360 [Hz]
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 전자 시간 간격 계수기로 선형 경사 전압이 입력전압 기준에서 0[V]까지 하강하는데 걸리는 시간을 측정하여 그 시간에 비례하는 펄스 개수를 전자 지시기 상에서 숫자로 나타내는 디지털 전압계(DVM)는?

  1. 램프형(ramp-type)
  2. 적분형(integrating-type)
  3. 연속 평형형(continuous balance-type)
  4. 계속 추정형(successive approximation-type)
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. X-Y 기록계를 사용할 수 없는 것은?

  1. 제어계의 동작 분석
  2. 자성 재료의 자화 곡선
  3. 디지털 전자계산기의 출력 기록
  4. 반도체의 특성 곡선으로부터 리사쥬 도형에 의한 해석
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 최대 눈금 300[V]인 0.2급 전압계로 전압을 측정하였더니 지시가 100[V]이었다. 상대오차는?

  1. 0.4[%]
  2. 0.5[%]
  3. 0.6[%]
  4. 0.7[%]
(정답률: 73%)
  • 계기급수는 최대 눈금 기준의 오차를 의미하므로, 실제 측정값에 대한 상대오차는 최대 눈금과 지시값의 비율을 곱하여 산출합니다.
    ① [기본 공식] $\text{상대오차} = \frac{\text{최대눈금}}{\text{지시값}} \times \text{계기급수}$
    ② [숫자 대입] $\text{상대오차} = \frac{300}{100} \times 0.2$
    ③ [최종 결과] $\text{상대오차} = 0.6\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
