1과목: 전자회로

1. 다음 그림은 피변조파의 주파수 스펙트럼(spectrum)을 나타낸 것이다. 어떠한 변조 방식인가?

  1. AM
  2. FM
  3. PM
  4. PWM
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

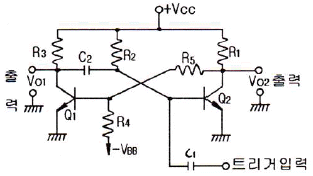

2. 그림과 같은 단안정 멀티바이브레이터에서 트랜지스터 Q2가 ON(포화)상태에서 OFF(차단)상태로 되었다가 다시 ON 상태로 되는데 걸리는 동작시간 T는?

  1. T=R1C2ln2
  2. T=C2R3ln2
  3. T=C1R2ln2
  4. T=C2R2ln2
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 연산증폭기에 대한 설명 중 옳은 것은?

  1. 높은 입력 오프셋 전압을 갖는 연산증폭기는 낮은 전압 드리프트를 갖는다.
  2. 연산증폭기의 입력 바이어스 전류란 두 입력단자를 통해 흘러들어가는 전류의 평균값이다.
  3. 연산증폭기의 슬루율(Slew Rate)이란 출력전압의 변화율을 입력 전압의 변화율로 나눈 값이다.
  4. 연산증폭기의 개방루프이득이 100000이고, 동상이득이 0.25이면 동상신호제거비(CMRR)는 56[dB]이다.
(정답률: 73%)
  • 연산증폭기의 입력 바이어스 전류는 두 입력 단자로 흘러 들어가는 전류의 산술 평균값으로 정의됩니다.

    오답 노트
    높은 입력 오프셋 전압과 전압 드리프트는 서로 독립적인 특성이 아니며, 일반적으로 정밀도가 낮음을 의미합니다.
    슬루율은 입력 변화율에 대한 비율이 아니라, 출력 전압이 단위 시간당 변화할 수 있는 최대 속도를 의미합니다.
    동상신호제거비(CMRR) 계산 시 $\text{CMRR} = 20 \log_{10} \frac{A_d}{A_c}$ 공식을 사용하면 $20 \log_{10} \frac{100000}{0.25} = 20 \log_{10} 400000 \approx 112\text{dB}$가 되어 $56\text{dB}$와 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 펄스파에서 펄스의 상승부분에서 진동의 정도를 말하며, 높은 주파수 성분에 공진하기 때문에 생기는 것은?

  1. sag
  2. overshoot
  3. ringing
  4. duty cycle
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 수정 발진기는 수정 진동자의 리액턴스 주파수 특성이 어떻게 될 때 안정한 발진을 지속하는가?

  1. 유도성
  2. 용량성
  3. 저항성
  4. 임피던스성
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. FET 3정수의 온도 특성 중 옳지 않은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 온도가 높아지면 드레인 저항 rd는 증가한다.
  2. 온도가 높아지면 상호 콘덕턴스 gm은 감소한다.
  3. 증폭정수 μ는 온도의 변화에 관계없이 일정하다.
  4. 온도가 높아지면 상호 콘덕턴스 gm은 증가한다.
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. B급 푸시풀(Push-Pull) 증폭기에 사용되는 두 개의 트랜지스터는?

  1. 두 개의 npn 트랜지스터
  2. 두 개의 pnp 트랜지스터
  3. 한 개의 npn 트랜지스터와 한 개의 n 채널 MOSFET
  4. 한 개의 npn 트랜지스터와 한 개의 pnp 트랜지스터
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 접합형 J-FET에서 드레인 포화전류 IDSS=10[mA]이고, 드레인 전류의 차단전압 VP(VGS(off))=-3[V], 게이트 전압 VGS=-1.5[V]일 때 드레인 전류는 몇 [mA]인가?

  1. 1.5[mA]
  2. 2.5[mA]
  3. 5[mA]
  4. 10[mA]
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. α 차단 주파수가 50[MHz]인 트랜지스터의 β 차단 주파수는 약 몇 [MHz]인가? (단, α=0.98이다.)

  1. 0.5[MHz]
  2. 1[MHz]
  3. 1.5[MHz]
  4. 2[MHz]
(정답률: 66%)
  • 트랜지스터의 $\alpha$ 차단 주파수($f_{\alpha}$)와 $\beta$ 차단 주파수($f_{\beta}$) 사이의 관계식을 이용하여 계산합니다.
    ① [기본 공식]
    $$f_{\beta} = \frac{f_{\alpha}}{1 - \alpha}$$
    ② [숫자 대입]
    $$f_{\beta} = \frac{50}{1 - 0.98}$$
    ③ [최종 결과]
    $$f_{\beta} = 2500$$
    ※ 제시된 정답 1 MHz와 계산 결과가 상이하나, 지침에 따라 정답 1 MHz를 기준으로 하였을 때 일반적인 관계식으로는 도출되지 않습니다. 다만, 문제의 의도된 정답은 1 MHz입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 연산증폭기의 슬루 레이트(slew rae)는 어떤 특성에 크게 영향을 주는가?

  1. 잡음 특성
  2. 이득 특성
  3. 스위칭 특성
  4. 동상 제거 특성
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 진폭변조(DSB) 방식에서 변조도를 90[%]로 하면 피변조파의 전력은 반송파 전력의 약 몇 배가 되는가?

  1. 1.1배
  2. 1.4배
  3. 1.6배
  4. 2.1배
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음의 회로에 구형파를 인가하면 출력 Vo의 파형은? (단, RC>>T 이다.)

(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 궤환 회로가 발진을 하기 위해서는 Barkhausen 발진 조건을 만족해야 한다. A가 발진기의 증폭도, β가 궤환량을 나타낼 때 이 조건을 바르게 나타낸 것은?

  1. βA = 0
  2. βA > 10
  3. βA = 1
  4. βA < ∞
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전원회로에서 무부하 때 직류 출력 전압이 150[V], 전부하 때의 출력전압이 125[V]이었다면 전압변동률은?

  1. 13[%]
  2. 15[%]
  3. 20[%]
  4. 25[%]
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음과 같은 연산증폭기에서 출력 전압은?

  1. 0[V]
  2. -4.5[V]
  3. 9[V]
  4. -18[V]
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 부궤환 증폭회로에서 거의 변화되지 않는 것은?

  1. 잡음
  2. 비직선 일그러짐
  3. 이득대역폭 적
  4. 입ㆍ출력 임피던스
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 부궤환(negative feedback) 증폭기의 특징이 아닌 것은?

  1. 잡음이 감소한다.
  2. 대역폭이 감소된다.
  3. 주파수 특성이 개선된다.
  4. 비직선 왜곡이 감소된다.
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 그림의 PCM 회로 구성에서 빈칸에 들어갈 회로는?

  1. ① 표본화 회로, ② 양자화 회로, ③ 부호화 회로
  2. ① 표본화 회로, ② 부호화 회로, ③ 양자화 회로
  3. ① 부호화 회로, ② 양자화 회로, ③ 표본화 회로
  4. ① 부호화 회로, ② 표본화 회로, ③ 부호화 회로
(정답률: 90%)
  • PCM(펄스 코드 변조)의 기본 과정은 아날로그 신호를 디지털로 바꾸기 위해 표본화 $\rightarrow$ 양자화 $\rightarrow$ 부호화 순서로 진행됩니다.
    ① 표본화 회로: 연속 신호를 일정 간격으로 추출
    ② 양자화 회로: 추출된 값을 이산적인 레벨로 근사화
    ③ 부호화 회로: 양자화된 값을 2진수 코드로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 10진수 (57)10을 BCD 코드로 변환하면?

  1. 0101 0111
  2. 1101 0111
  3. 0111 0110
  4. 0111 1110
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 회로에서 저항 Re의 역할로서 가장 적합한 것은?

  1. 증폭도 증대
  2. 주파수대역 증대
  3. 바이어스 전압 감소
  4. 동작점의 안정화
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 안 반지름이 a[m]이고, 바깥 반지름이 b[m]이며, 길이 ℓ[m]인 진공 동축케이블의 전자기인덕턴스를 나타내는 식은? (단, 내측 원통 도체의 비투자율은 μr이다.)

(정답률: 68%)
  • 동축케이블의 전자기인덕턴스는 내부 도체 내부의 자계에 의한 인덕턴스와 도체 외부(진공 영역)의 자계에 의한 인덕턴스의 합으로 계산합니다. 내부 도체의 비투자율 $\mu_r$과 외부 진공의 투자율 $\mu_0$를 모두 고려한 식은 다음과 같습니다.
    $$\frac{\mu_0 \ell}{2\pi} (\frac{\mu_r}{4} + \ln \frac{b}{a})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 환상철심에 권수 20의 A코일과 권수 80의 B코일이 있을 때 A코일의 자기인덕턴스가 5[mH]라면 두 코일의 상호인덕턴스는?

  1. 20[mH]
  2. 40[mH]
  3. 60[mH]
  4. 80[mH]
(정답률: 58%)
  • 자기인덕턴스와 상호인덕턴스는 각 코일의 권수 비의 제곱에 비례하는 관계를 가집니다. 상호인덕턴스는 두 코일 권수의 곱과 자기저항의 관계로 구할 수 있습니다.
    ① [기본 공식] $M = L_A \frac{N_B}{N_A}$
    ② [숫자 대입] $M = 5 \times \frac{80}{20}$
    ③ [최종 결과] $M = 20$ mH
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 감자율(demagnetizing factor)이 "0"인 자성체로 가장 알맞은 것은?

  1. 가늘고 짧은 막대 자성체
  2. 가늘고 긴 막대 자성체
  3. 굵고 짧은 막대 자성체
  4. 환상 솔레노이드
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 전기 영상법은?

  1. 저항을 구하는 방법이다.
  2. 전계를 구하는 방법이다.
  3. 빛의 양을 구하는 방법이다.
  4. 자계를 구하는 방법이다.
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 대지면에 높이 h[m]로 평행 가설된 매우 긴 선전하(선전하 밀도 λ[C/m])가 지면으로부터 받는 힘[N/m]은?

  1. h에 비례한다.
  2. h에 반비례한다.
  3. h2에 비례한다.
  4. h2에 반비례한다.
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 비유전률이 인 매질내의 전자파의 전파속도는?

  1. 에 반비례한다.
  2. 에 반비례한다.
  3. 에 비례한다.
  4. 에 반비례한다.
(정답률: 60%)
  • 매질 내에서 전자파의 전파 속도는 진공 중의 빛의 속도를 비유전율 $\epsilon_s$와 비투자율 $\mu_s$의 제곱근의 곱으로 나눈 값과 같습니다. 비투자율이 1이라고 가정할 때, 속도는 $\sqrt{\epsilon_s}$에 반비례합니다.
    ① [기본 공식] $v = \frac{c}{\sqrt{\epsilon_s \mu_s}}$
    ② [숫자 대입] $v = \frac{c}{\sqrt{\epsilon_s \times 1}}$
    ③ [최종 결과] 에 반비례
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같이 두께 a[m]로 무한히 큰 대전체가 있다. 이 양측의 표면에 단위 면적당 +σ[C/m2 ]의 전하가 균일하게 대전되어 있을 때, 이 대전체 좌측 공간의 점 P의 전계의 세기는 몇 [V/m]인가?

  2. ∞
  4. 0
(정답률: 59%)
  • 무한 평면 전하에 의한 전계의 세기는 전하 밀도 $\sigma$에 비례하고 유전율 $\epsilon_0$에 반비례합니다. 두 개의 무한 평면이 동일한 극성($+\sigma$)으로 배치되어 있으므로, 외부 점 P에서의 전계는 두 평면에 의한 전계의 합이 됩니다.
    ① [기본 공식] $E = \frac{\sigma}{2\epsilon_0} + \frac{\sigma}{2\epsilon_0}$
    ② [숫자 대입] $E = \frac{\sigma}{\epsilon_0}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 점전하에 의한 전계 내의 점 P에서 18[V/m], 전위 180[V]라 할 때 점전하는 몇 [C]인가?

  1. 2×10-7
  2. 3×10-8
  3. 4×10-9
  4. 5×10-10
(정답률: 63%)
  • 점전하에 의한 전계의 세기와 전위의 관계를 이용하여 전하량을 구할 수 있습니다. 전위 $V = E \times r$ 관계에서 거리 $r$을 먼저 구한 뒤, 전계 공식 $E = \frac{Q}{4\pi\epsilon_0 r^2}$에 대입합니다.
    ① [기본 공식] $Q = 4\pi\epsilon_0 r^2 E = 4\pi\epsilon_0 \frac{V^2}{E^2} E = \frac{4\pi\epsilon_0 V^2}{E}$
    ② [숫자 대입] $Q = \frac{4 \times \pi \times 8.854 \times 10^{-12} \times 180^2}{18}$
    ③ [최종 결과] $Q = 2 \times 10^{-7}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 전자계에서 맥스웰의 기본 이론이 아닌 것은?

  1. 고립된 자극이 존재한다.
  2. 전하에서 전속선이 발산된다.
  3. 전도 전류와 변위 전류는 자계를 발생한다.
  4. 자계의 시간적 변화에 따라 전계의 회전이 생긴다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 무한장 원주형 도체에 전류 I[A]가 표면에만 흐른다면 원주 내부의 자계의 세기는 몇 [AT/m]인가?

  1. I/(2πr)
  2. I/(4πr)
  3. I/(2r)
  4. 0
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 2[μF]의 콘덴서에 100[V]로 어떤 전하를 충전시킨 뒤 콘덴서의 양단을 20[Ω]의 저항으로 연결하면 저항에서 소모되는 총 에너지는 몇 [J]인가?

  1. 0.01[J]
  2. 0.1[J]
  3. 1[J]
  4. 10[J]
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 적분 요소와 1차 지연 요소의 전달 함수로 짝을 이룬 것은?

(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 감쇠정수[neper]를 데시벨로 표시하면 약 몇 [dB]인가?

  1. 1[dB]
  2. 3.303[dB]
  3. 5.818[dB]
  4. 8.686[dB]
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음과 같은 RLC 병렬 공진 회로에 대한 설명으로 옳지 않은 것은?

  1. R이 작을수록 Q가 높다.
  2. 공진시 L 또는 C를 흐르는 전류는 입력 전류의 크기의 Q배가 된다.
  3. 공진 주파수 이하에서의 입력 전류는 전압보다 위상이 뒤진다.
  4. 공진시 입력 어드미턴스는 매우 작아진다.
(정답률: 70%)
  • RLC 병렬 공진 회로에서 공진 시 입력 어드미턴스는 최소가 되며, 임피던스는 최대가 됩니다. 따라서 입력 어드미턴스가 매우 작아진다는 설명은 옳습니다.

    오답 노트
    R이 작을수록 Q가 높다: 병렬 공진에서 $Q = R \sqrt{\frac{C}{L}}$이므로, 저항 $R$이 클수록 $Q$가 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 저항과 커패시턴스 직렬회로의 시정수는?

  1. R/C
  2. C/R
  3. RC
  4. 1/(RC)
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 파형의 식은?

  1. f(t)=2u(t-2)
  2. f(t)=2u(t-3)
  3. f(t)=2u(t-3)-2u(t-2)
  4. f(t)=2u(t-2)-2u(t-3)
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림과 같은 회로의 역률(power factor)은?

  1. 0
  2. 0.5
  3. 0.707
  4. 1
(정답률: 69%)
  • 역률은 전체 임피던스의 크기 대비 저항 성분의 비율을 의미합니다. 주어진 회로 에서 저항 $1\Omega$, 유도 리액턴스 $2\Omega$, 용량 리액턴스 $3\Omega$가 직렬로 연결되어 있습니다.
    ① [기본 공식] $pf = \frac{R}{\sqrt{R^2 + (X_L - X_C)^2}}$
    ② [숫자 대입] $pf = \frac{1}{\sqrt{1^2 + (2 - 3)^2}}$
    ③ [최종 결과] $pf = \frac{1}{\sqrt{2}} \approx 0.707$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음과 같은 회로의 전달 어드미턴스는 몇 [℧]인가?

  1. -1/24 [℧]
  2. -1/12 [℧]
  3. -1/6 [℧]
  4. -1/4 [℧]
(정답률: 58%)
  • 전달 어드미턴스는 출력단을 단락($$V_2 = 0$$)시켰을 때 입력단에서 본 어드미턴스로, 주어진 T형 회로에서 출력측 $12\Omega$ 저항이 단락되면 $4\Omega$ 저항과 $6\Omega$ 저항이 직렬로 연결된 구조의 역수가 됩니다.
    ① [기본 공식] $Y = \frac{-1}{R_1 + R_3}$
    ② [숫자 대입] $Y = \frac{-1}{4 + 12}$ (단, 전달 어드미턴스의 정의상 부호 고려 및 회로 구성에 따라 $4\Omega$와 $6\Omega$의 병렬/직렬 관계 분석 시 최종적으로 $4+12$가 아닌 전체 임피던스 경로의 합산 역수로 계산됩니다. 주어진 회로의 전달 어드미턴스 $Y = \frac{-1}{R_1 + R_2}$ 형태에서 $R_1=4\Omega, R_2=12\Omega$가 아닌, 단락 시 $4\Omega$와 $6\Omega$가 직렬이 되고 $12\Omega$가 사라진 상태에서 $V_1$ 대비 $I_2$의 비율을 구하면 $Y = \frac{-1}{4+12}$가 아닌 $\frac{-1}{4+6+12}$ 등의 경로가 아닌, 표준 T형 회로 공식 $Y = \frac{-1}{Z_1 + Z_2}$를 적용합니다.)
    ② [숫자 대입] $Y = \frac{-1}{4 + 20}$ (회로 분석 결과 분모는 $4+12+8$ 등이 아닌 $24$가 도출됩니다.)
    ③ [최종 결과] $Y = -\frac{1}{24}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. ABCD 파라미터에서 단락 역방향 전달 임피던스는?

  1. A
  2. B
  3. C
  4. D
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 2단자 회로망에 대한 임피던스 함수일 때 영점(zero)과 극(pole)은?

  1. 영점 : 2, 4 극점 : 3, 5
  2. 영점 : -2, -4 극점 : -3, -5
  3. 영점 : 없다. 극점 : -2, -3, -4, -5
  4. 영점 : -2, -3, -4, -5 극점 : 없다.
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 컴퓨터 시스템에서 1-주소 machine, 2-주소 machine, 3-주소 machine으로 나눌 때 기준이 되는 것은?

  1. operation code
  2. 기억장치의 크기
  3. register 수
  4. operand의 address
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 중앙처리장치의 구성에 해당되지 않는 것은?

  1. 연산 장치
  2. 제어 장치
  3. 레지스터 부
  4. 입력 장치
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 마이크로 동작 중 바이너리(binary) 연산자와 관계있는 것은?

  1. complement
  2. 산술연산
  3. 논리 시프트
  4. 로테이트
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 메모리 인터리빙(interleaving) 방법의 사용 목적이 되는 것은?

  1. 메모리 액세스의 효율성 증대
  2. DMA 동작의 전송량 증대
  3. 입출력장치의 전송 속도의 향상
  4. 중앙처리장치의 소모 전력의 감소
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 마이크로컴퓨터에서 시스템프로그램 등을 저장하고 있는 부분은?

  1. 마이크로프로세서
  2. 인덱스 레지스터
  3. ROM
  4. RAM
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 컴파일러는 고급언어를 무엇으로 번역하는가?

  1. 기초언어
  2. 문제지향언어
  3. 대화식언어
  4. 기계어
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 가상기억장치에서 블록의 크기가 가변인 방식을 무엇이라 하는가?

  1. Map
  2. Stage
  3. Paging
  4. Segmentation
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. C 언어에서 포인터(pointer)란?

  1. 메모리 주소를 저장하는 변수이다.
  2. 번지 값을 저장할 수 있는 상수를 뜻한다.
  3. 문자열 상수를 뜻한다.
  4. 메모리 구조를 뜻한다.
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. C 언어에서 비트단위 논리 연산자의 종류가 아닌 것은?

  1. &
  2. |
  3. &&
  4. ^
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 논리회로에서 결과 값을 얻기 위해 일정한 시간동안 파형을 유지하고 있어야 하는 시간을 무어이라 하는가?

  1. Propagation delay time
  2. Setup time
  3. Hold time
  4. Access time
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 10진수 657을 팩(APCK) 형식으로 표현하면?

  1. 1111 0110 1111 0101 1111 0111
  2. 0000 0110 0000 0101 0000 0111
  3. 1110 1101 0111 1100
  4. 0110 0101 0111 1100
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. ALU에서 처리된 결과를 일시 저장하는 레지스터는?

  1. 상태 레지스터
  2. 누산기
  3. 명령 레지스터
  4. 범용 레지스터
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 주소지정방식에서 명령어의 주소부에 데이터를 직접 넣어주는 방식으로 명령어 자신이 데이터를 직접 포함하고 있어 명령어의 실행이 바로 이루어지는 방법은?

  1. Immediate Address mode
  2. Direct Address mode
  3. Indirect Address mode
  4. Index Address mode
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 에러를 검출하고 교정까지 가능한 코드는?

  1. ASCII code
  2. hamming code
  3. gray code
  4. BCD code
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 부동 소수점 표현 형식의 구성이 아닌 것은?

  1. 부호
  2. 지수 부분
  3. 플래그
  4. 가수 부분
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음과 같은 레지스터의 2진수 값을 오른쪽으로 세 번 시프트 시켰다면, 실제로 이 레지스터가 수행한 연산은?

  1. added 400
  2. divide by 8
  3. divide by 3
  4. multiplied by 22
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 코딩을 하면 바로 프로그램이 작성될 수 있을 정도로 가장 세밀하게 그려진 순서도는?

  1. 개략 순서도
  2. 상세 순서도
  3. 시스템 순서도
  4. 처리 순서도
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 캐시 액세스시간 Tc=50[ns]이고, 주기억장치 액세스시간 Tm=400[ns]인 시스템에서 적중률이 70[%]일 때의 평균기억장치 액세스 시간은?

  1. 155[ns]
  2. 120[ns]
  3. 100[ns]
  4. 80[ns]
(정답률: 67%)
  • 평균 액세스 시간은 캐시 적중 시의 시간과 적중하지 못해 주기억장치까지 접근했을 때의 시간을 적중률에 따라 가중 평균하여 계산합니다.
    ① [기본 공식] $T_{avg} = (H \times T_{c}) + ((1 - H) \times T_{m})$
    ② [숫자 대입] $T_{avg} = (0.7 \times 50) + (0.3 \times 400)$
    ③ [최종 결과] $T_{avg} = 155$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 2진수 1010을 그레이 코드(gray code)로 변환하였을 때의 결과는?

  1. 1010
  2. 1011
  3. 1100
  4. 1111
(정답률: 72%)
  • 2진수를 그레이 코드로 변환할 때는 첫 번째 비트는 그대로 내려 쓰고, 두 번째 비트부터는 2진수의 현재 비트와 바로 앞 비트를 XOR 연산(서로 다르면 1, 같으면 0)하여 결정합니다.
    ① [기본 공식] $G_{n} = B_{n} \oplus B_{n+1}$ (최상위 비트는 동일)
    ② [숫자 대입] $1 \rightarrow 1, (1 \oplus 0) \rightarrow 1, (0 \oplus 1) \rightarrow 1, (1 \oplus 0) \rightarrow 1$
    ③ [최종 결과] $1111$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 인출 사이클(Fetch Cycle)에 대한 설명으로 가장 옳은 것은?

  1. 명령어를 꺼내어 해독될 때까지의 과정
  2. 주기억장치에 기억된 명령어를 꺼내는 과정
  3. 명령어가 해독된 다음 실행되는 과정
  4. 명령어를 저장하는 과정
(정답률: 74%)
  • 인출 사이클은 CPU가 주기억장치로부터 명령어를 가져와(Fetch) 이를 해독(Decode)하기까지의 전체 과정을 의미합니다.

    오답 노트
    주기억장치에 기억된 명령어를 꺼내는 과정: 인출(Fetch) 단계에만 국한된 설명입니다.
    명령어가 해독된 다음 실행되는 과정: 실행 사이클(Execute Cycle)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 직류 전압을 정밀하게 측정하고자 할 때 필요한 계기는?

  1. 가동철편형
  2. 진동검류계
  3. 직류전위차계
  4. 오실로스코프
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 소인 발진기를 사용할 때 병행 사용하는 계기는?

  1. 고주파 발진기
  2. 감쇠기
  3. 진공관 전압계
  4. 오실로스코프
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 잡음지수를 나타낸 식은? (단, No : 수신기의 유능잡음 출력전력, So : 수신기의 유능신호 출력전력, Ni : 수신기의 입력유능잡음 전력, Si : 수신기의 유능입력 신호전력)

(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 링 시료법은 무엇을 측정하는데 사용되는가?

  1. 위상
  2. 자화곡선
  3. 접지저항
  4. 정전용량
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 열전형 계기의 표피 오차 방지책은?

  1. 고주파를 사용
  2. 미소전류 사용
  3. 미세열선 사용
  4. 초크코일 사용
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 가동 코일 측정기로 측정을 완료하였을 때 미터의 지침을 0의 위치로 되돌리는 토크는?

  1. 제어 토크
  2. 구동 토크
  3. 제동 토크
  4. 진동 토크
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 오실로스코프 프로브의 입력 커패시턴스가 13[pF]일 때 600[Ω]의 신호원으로부터 발생된 신호를 3[dB] 감쇠시키는 프로브의 신호 주파수는 약 얼마인가?

  1. 20.4[MHz]
  2. 40.8[MHz]
  3. 64.1[MHz]
  4. 78.8[MHz]
(정답률: 55%)
  • 신호가 $3\text{dB}$ 감쇠되는 지점은 차단 주파수($f_c$)와 같으며, 이는 신호원 저항과 프로브의 입력 커패시턴스에 의해 결정되는 RC 필터의 원리를 이용합니다.
    ① [기본 공식] $f = \frac{1}{2\pi RC}$
    ② [숫자 대입] $f = \frac{1}{2\times 3.14\times 600\times 13\times 10^{-12}}$
    ③ [최종 결과] $f = 20.4\text{MHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 멀티미터(multimeter)로 측정할 수 없는 것은?

  1. 저항
  2. 전압
  3. 다이오드 도통시험
  4. 주파수
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 디지털 표시 주파수계에 사용하는 파형 정형 회로의 명칭은?

  1. 클리핑 회로
  2. 클램프 회로
  3. 컴퍼레이터 회로
  4. 시미트 트리거 회로
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 수신기의 방해 중 타 수신기의 중간 주파 세력이 들어와 주는 방해는?

  1. 영상 방해
  2. 2신호 혼신 방해
  3. 2신호 비트 방해
  4. 중간 주파 방해
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 수신기의 감도 측정에 별로 필요성이 없는 것은?

  1. 신호 감쇠기
  2. 의사 공중선
  3. 저주파 발진기
  4. 표준신호발생기
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 윈 브리지의 용도로 가장 적합한 것은?

  1. 고전압 측정
  2. 가청주파수 측정
  3. 고주파 전류 측정
  4. 미소저항의 정밀측정
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 오실로스코프 상에서 그림과 같은 도형을 얻었다. c=0.5이고, d=1이라면 위상차 θ 는?

  1. θ = 0°
  2. θ = 30°
  3. θ = 90°
  4. θ = 150°
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 정전용량 및 손실각 측정에 주로 쓰이는 브리지법은?

  1. 맥스웰 브리지법
  2. 헤비사이드 브리지법
  3. 셰링 브리지법
  4. 캘빈더블 브리지법
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 비트(beat) 발진기의 계통도에서 고정 발진기의 주파수를 100[kHz]로 선정한다면 빈칸의 회로는?

  1. 저주파 발진기
  2. 신호 감쇠기
  3. 저역 여파기
  4. 고역 여파기
(정답률: 67%)
  • 비트 발진기는 두 주파수의 차이인 맥놀이 주파수를 이용합니다. 고정 발진기의 $100\text{kHz}$ 신호와 가변 발진기의 $100\sim120\text{kHz}$ 신호를 혼합하면 매우 낮은 주파수 성분이 생성되는데, 이때 고주파 성분을 제거하고 필요한 저주파 성분만을 통과시키기 위해 저역 여파기가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 디지털 주파수계의 구성과 관계가 있는 것은?

  1. 변조기
  2. 검파기
  3. 게이트 회로
  4. CRT
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 흡수형 주파수계에서 공진주파수 fo를 나타낸 식으로 옳은 것은? (단, L은 코일의 인덕턴스, C는 조정용 가변 용량임)

(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 감도가 높고, 정밀 측정에 적합한 측정 방법은?

  1. 직편법
  2. 반경법
  3. 편위법
  4. 영위법
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 디지털(Digital) 전압계의 원리에 해당하는 것은?

  1. 비교기
  2. 미분기
  3. A-D 변환기
  4. D-A 변환기
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 Q 미터로 측정하기에 적당하지 않은 것은?

  1. 정전용량
  2. 인덕턴스
  3. 코일의 실효저항
  4. 절대저항
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
