전자산업기사 필기 기출문제복원 (2010-03-07)

전자산업기사 2010-03-07 필기 기출문제 해설

이 페이지는 전자산업기사 2010-03-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2010-03-07 기출문제)

목록

1과목: 전자회로

1. 정류기의 직류 출력전압이 무부하일 때 225[V], 전부하시 출력전압이 200[V]일 때 전압변동률[%]은?

  1. 10[%]
  2. 12.5[%]
  3. 20[%]
  4. 25[%]
(정답률: 90%)
  • 전압변동률은 무부하 전압과 전부하 전압의 차이를 전부하 전압에 대한 비율로 나타낸 것입니다.
    ① [기본 공식] $\text{전압변동률} = \frac{V_{NL} - V_{FL}}{V_{FL}} \times 100$
    ② [숫자 대입] $\text{전압변동률} = \frac{225 - 200}{200} \times 100$
    ③ [최종 결과] $\text{전압변동률} = 12.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 연산증폭기 회로에서 RL에 흐르는 전류가 5[mA]일 때 RL 값은?

  1. 2.5[kΩ]
  2. 4[kΩ]
  3. 5[kΩ]
  4. 7.2[kΩ]
(정답률: 84%)
  • 반전 증폭기 회로에서 출력 전압 $V_o$를 먼저 구한 뒤, 옴의 법칙을 이용하여 부하 저항 $R_L$의 값을 계산합니다.
    ① [기본 공식]
    $$V_o = - \frac{R_f}{R_{in}} V_{in}$$
    $$R_L = \frac{V_o}{I_L}$$
    ② [숫자 대입]
    $$V_o = - \frac{25\text{k}}{10\text{k}} \times 5 = -12.5\text{V}$$
    $$R_L = \frac{12.5}{5 \times 10^{-3}}$$
    ③ [최종 결과]
    $$R_L = 2.5\text{k}\Omega$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. RC 결합 증폭기에서 저주파 특성을 제한하는 주 요소로 가장 적합한 것은?

  1. 극간용량
  2. 분포용량
  3. 전류이득
  4. 입출력 결합용량
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 디지털 변조가 아닌 것은?

  1. PM
  2. ASK
  3. FSK
  4. QAM
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 연산증폭기의 전압이득이 100이고 대역폭이 1[MHz]일 때, 다음 회로의 대역폭은 약 몇 [MHz]인가?

  1. 0.2[MHz]
  2. 1[MHz]
  3. 21[MHz]
  4. 81[MHz]
(정답률: 56%)
  • 비반전 증폭기 회로에서 폐루프 이득을 구한 뒤, 이득-대역폭 곱(Gain-Bandwidth Product) 일정 원리를 이용하여 회로의 대역폭을 계산합니다.
    ① [기본 공식]
    $$A_{cl} = 1 + \frac{R_f}{R_1}$$
    $$BW_{cl} = \frac{A_{ol} \times BW_{ol}}{A_{cl}}$$
    ② [숫자 대입]
    $$A_{cl} = 1 + \frac{4R}{R} = 5$$
    $$BW_{cl} = \frac{100 \times 1\text{MHz}}{5}$$
    ③ [최종 결과]
    $$BW_{cl} = 20\text{MHz}$$
    계산 결과 약 21MHz에 가장 근접합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 전류증폭률 α가 0.98인 트랜지스터의 α 차단주파수가 100[MHz]일 때, 이 트랜지스터의 β 차단주파수는?

  1. 2[MHz]
  2. 20[MHz]
  3. 98[MHz]
  4. 100[MHz]
(정답률: 66%)
  • 트랜지스터의 $\alpha$ 차단주파수($f_{\alpha}$)와 $\beta$ 차단주파수($f_{\beta}$)의 관계식은 $f_{\beta} = \frac{f_{\alpha}}{1 + \beta}$ 또는 $f_{\beta} = f_{\alpha}(1 - \alpha)$를 사용하여 계산합니다.
    ① $f_{\beta} = f_{\alpha}(1 - \alpha)$
    ② $f_{\beta} = 100 \times (1 - 0.98)$
    ③ $f_{\beta} = 2$
    따라서 $\beta$ 차단주파수는 $2\text{MHz}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 베이스접지(CD) 증폭회로에 대한 설명으로 적합하지 않은 것은?

  1. 입력임피던스가 낮다.
  2. 전류이득은 1보다 훨씬 크다.
  3. 입력에 대한 출력은 동상이다.
  4. 높은 주파수를 다루는 응요분야에 주로 사용된다.
(정답률: 73%)
  • 베이스 접지(CD) 증폭회로는 입력 임피던스가 매우 낮고 전압 이득은 1에 가깝지만, 전류 이득은 1보다 약간 큰 수준입니다. 따라서 전류 이득이 1보다 훨씬 크다는 설명은 틀린 것입니다.

    오답 노트
    입력 임피던스가 낮다: CD 회로의 전형적인 특징
    출력이 동상이다: 위상 변화가 없음
    높은 주파수 응용: 고주파 특성이 좋아 주로 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전파 정류 회로의 직류 출력 전력은 반파 정류 회로에 비하여 몇 배인가?

  1. 2배
  2. 4배
  3. 6배
  4. 8배
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 부궤환 증폭기의 특징에 대한 설명으로 틀린 것은?

  1. 왜곡의 감소
  2. 잡음의 감소
  3. 대역폭의 증가
  4. 안정도의 감소
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음과 같은 리미터 회로의 출력 파형은? (단, 다이오드의 전압 강하는 0.7[V]이다.)

(정답률: 77%)
  • 제시된 회로는 다이오드 두 개가 서로 반대 방향으로 병렬 연결된 리미터(클리퍼) 회로입니다. 입력 전압이 다이오드의 문턱 전압인 $0.7\text{V}$보다 높아지면 위쪽 다이오드가 도통되어 $+0.7\text{V}$로 제한되고, $-0.7\text{V}$보다 낮아지면 아래쪽 다이오드가 도통되어 $-0.7\text{V}$로 제한됩니다. 따라서 출력 파형은 $\pm 0.7\text{V}$에서 잘린 형태인 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음과 같은 JFET 증폭기에서 VDD=10[V], Id=5[mA]일 때 VDS는?

  1. 2[V]
  2. 3.9[V]
  3. 4.5[V]
  4. 6[V]
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 수정발진기의 주파수변동 주요인으로 적합하지 않은 것은?

  1. 부하의 변동
  2. 전원전압의 변동
  3. 주위 온도의 변화
  4. 트랜지스터의 경년 변화
(정답률: 76%)
  • 수정발진기는 주파수 안정도가 매우 높으며, 주로 주위 온도의 변화, 전원 전압의 변동, 부하의 변동 등에 의해 주파수가 미세하게 변동합니다. 하지만 트랜지스터의 경년 변화는 증폭기의 특성 변화를 일으킬 순 있어도 수정 진동자 자체의 결정 주파수를 결정짓는 주요 변동 요인으로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 연산증폭기의 응용 회로에 속하지 않는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 위상기
  2. 가산기
  3. 계수기
  4. 적분기
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 연산증폭기의 슬루 레이트(slew rate)는 어떤 특성에 크게 영향을 주는가?

  1. 잡음 특성
  2. 이득 특성
  3. 스위칭 특성
  4. 동상 제거 특성
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 이미터 플로어 증폭기에 대한 설명으로 적합하지 않은 것은?

  1. 전류이득은 크다.
  2. 전압이득은 1에 가깝다.
  3. 입력임피던스는 매우 높다.
  4. 출력은 컬렉터 단자에서 얻는다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음과 같은 연산증폭기에서 출력 전압은?

  1. 0[V]
  2. -4.5[V]
  3. 9[V]
  4. -18[V]
(정답률: 87%)
  • 제시된 회로는 반전 증폭기 구성입니다. 반전 증폭기의 출력 전압은 입력 전압에 저항비(피드백 저항 / 입력 저항)를 곱한 값에 마이너스 부호를 붙여 결정됩니다.
    ① [기본 공식]
    $$V_o = - \frac{R_f}{R_{in}} V_s$$
    ② [숫자 대입]
    $$V_o = - \frac{500 \text{ k}\Omega}{1 \text{ M}\Omega} \times 9 \text{ V}$$
    ③ [최종 결과]
    $$V_o = - 4.5 \text{ V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 전파 정류 회로의 입력 주파수가 60[Hz]일 때 출력 주파수는?

  1. 30[Hz]
  2. 60[Hz]
  3. 120[Hz]
  4. 180[Hz]
(정답률: 63%)
  • 전파 정류 회로는 입력 신호의 양(+)의 주기와 음(-)의 주기를 모두 양의 방향으로 변환하므로, 한 주기 동안 두 개의 펄스가 발생하여 출력 주파수는 입력 주파수의 2배가 됩니다.
    ① [기본 공식]
    $$f_{out} = 2 \times f_{in}$$
    ② [숫자 대입]
    $$f_{out} = 2 \times 60$$
    ③ [최종 결과]
    $$f_{out} = 120\text{Hz}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 무궤환시 전압이득이 100인 증폭기에서 궤환률 0.09의 부궤환을 걸었을 때, 전압이득은?

  1. 1
  2. 9
  3. 10
  4. 50
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 이미터 접지형 증폭기에서 ICO가 0.1[mA]이고, IB는 0.5[mA]일 때, 컬렉터 전류 IC는? (단, 베이스접지 때 전류증폭률 α는 0.9이다.)

  1. 4.5[mA]
  2. 5.0[mA]
  3. 5.5[mA]
  4. 45[mA]
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 정현파 입력에 의하여 구형파의 출력 파형을 얻는 회로는?

  1. 적분회로
  2. 부우스트랩 회로
  3. 밀러 적분회로
  4. 슈미트트리거 회로
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 패러데이(Faraday)관의 성질로서 옳지 않은 것은?

  1. 패러데이관 내의 전속수는 일정하다.
  2. 패러데이관의 양단에는 양ㆍ음의 단위전하가 있다.
  3. 진전하가 있는 곳에서는 패러데이관은 연속이다.
  4. 패러데이관의 밀도는 전속밀도와 같다.
(정답률: 57%)
  • 패러데이관은 전하에서 시작하여 전하에서 끝나는 가상의 관입니다. 진전하가 있는 곳에서 시작하거나 끝날 뿐, 진전하가 있는 지점에서 관 자체가 연속적으로 이어지는 성질을 갖지 않습니다.

    오답 노트
    패러데이관 내의 전속수 일정, 양단에 단위전하 존재, 관의 밀도가 전속밀도와 같음은 모두 패러데이관의 올바른 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 공기 중을 진행하는 평면파가 유리에 수직으로 입사되었을 때 유리를 투과하는 에너지와 입사 에너지와의 비는? (단, 유리의 비유전율은 εr=6이다.)

  1. 68[%]
  2. 78[%]
  3. 82[%]
  4. 92[%]
(정답률: 57%)
  • 매질의 경계면에서 투과율 $T$는 입사 에너지에 대한 투과 에너지의 비를 의미하며, 굴절률 $n$을 이용하여 계산합니다. 공기의 굴절률은 1이며, 유리의 굴절률은 $n = \sqrt{\epsilon_r} = \sqrt{6}$입니다.
    ① [기본 공식]
    $$T = \frac{4n_1 n_2}{(n_1 + n_2)^2}$$
    ② [숫자 대입]
    $$T = \frac{4 \times 1 \times \sqrt{6}}{(1 + \sqrt{6})^2}$$
    ③ [최종 결과]
    $$T = 0.82 = 82\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 진공 중에 e[C]의 전하가 B[Wb/m2]의 평등 자계내에 자계와 수직방향으로 v[m/s]의 속도로 움직일 때 받는 힘[N]은?

  1. e v B
  2. μ0 e v B
  3. ε0 e v B
  4. μ ε v B
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 완전 진공으로 된 평등 전계내에서 전자가 자유로이 운동하고 있을 때 전하를 e[C], 전자의 질량을 m[kg], 전자가 통과한 곳의 전위차를 V[V]라 할 때 전자의 속도는 약 얼마인가? (단, e는 1.602×10-19 [C], m은 9.107×10-31[kg]이다.)

(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 반경 a[m]되는 도체구의 표면전하밀도가 δ[C/m2]일 때 도체표면의 전위와 전계의 관계는? (단, V는 전위이며, 전계 이다.)

  1. V=E·a2
  2. V=E·a
  3. V=E/a
  4. V=E/a2
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 100[mH]의 자기 인덕턴스를 가진 코일에 10[A]의 전류를 통할 때, 축적되는 에너지는?

  1. 1[J]
  2. 5[J]
  3. 50[J]
  4. 1000[J]
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 철심에 도선을 250[회] 감고 1.2[A]의 전류를 흘렸더니 1.5×10-3 [Wb]의 자속이 생겼다. 자기저항 [AT/Wb]은?

  1. 2×105[AT/Wb]
  2. 3×105[AT/Wb]
  3. 4×105[AT/Wb]
  4. 5×105[AT/Wb]
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 정전용량 10[μF]인 콘덴서의 양단에 100[V]의 일정 전압을 인가하고 있다. 지금 이 콘덴서의 극판간의 거리를 1/10 로 변화시키면 콘덴서에 충전되는 전하량은 거리를 변화시키기 이전의 전하량에 비해 어떻게 되는가?

  1. 1/10 로 간소
  2. 1/100 로 감소
  3. 10배로 증가
  4. 100배로 증가
(정답률: 73%)
  • 전하량은 정전용량과 전압의 곱이며, 정전용량은 극판 사이의 거리에 반비례합니다. 전압이 일정할 때 거리가 $1/10$로 줄어들면 정전용량은 $10$배가 되고, 결과적으로 충전 전하량도 $10$배로 증가합니다.
    ① $Q = CV = \frac{\epsilon S}{d} V$
    ② $Q' = \frac{\epsilon S}{\frac{1}{10}d} V$
    ③ $Q' = 10Q$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 코일의 권수를 2배로 했을 때의 자기인덕턴스의 값은?

  1. 변화 없음
  2. 2배로 증가
  3. 4배로 증가
  4. 8배로 증가
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 비유전율이 9이고, 비투자율이 1인 매질내의 고유임피던스는 약 몇 [Ω] 인가?

  1. 42[Ω]
  2. 84[Ω]
  3. 126[Ω]
  4. 377[Ω]
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전류 전원의 내부 저항에 관하여 옳은 것은?

  1. 클수록 이상적이다.
  2. 작을수록 이상적이다.
  3. 경우에 따라 다르다.
  4. 전류 공급을 받는 회로의 구동점 임피던스와 같아야 한다.
(정답률: 65%)
  • 이상적인 전류원은 부하 임피던스에 관계없이 항상 일정한 전류를 공급해야 합니다. 내부 저항이 매우 크면 내부로 흐르는 누설 전류가 최소화되어 모든 전류가 부하로 전달되므로, 내부 저항이 클수록 이상적입니다.

    오답 노트
    작을수록 이상적이다: 이는 전압원의 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 그림과 같은 T형 회로에서 Z2를 4단자 정수로 표시하면?

(정답률: 52%)
  • T형 회로의 4단자 정수 $A, B, C, D$ 중 $C$는 입력단에서 본 어드미턴스, $D$는 출력단에서 본 어드미턴스와 관련이 있습니다. 주어진 회로에서 $Z_2$를 포함한 4단자 정수 관계식을 분석하면 다음과 같습니다.
    ① [기본 공식] $C = \frac{1}{Z_1} + \frac{1}{Z_3}$ ② [숫자 대입] $$D = 1 + \frac{Z_3}{Z_2}$$ ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림의 회로가 정저항 회로가 되려면 L은 몇 [H]인가?(단, r은 20옴 c는 200 마이크로패럿)

  1. 0.08
  2. 0.8
  3. 1
  4. 10
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 병렬 회로에서 저항 R=3[Ω], 유도성 리액턴스 XL=4[Ω]이다. 이 회로의 역률은?

  1. 0.9
  2. 0.8
  3. 0.6
  4. 0.5
(정답률: 62%)
  • 병렬 회로에서 역률은 전체 전류 중 유효 전류가 차지하는 비율로 계산하며, 임피던스의 역수인 어드미턴스 개념을 사용합니다.
    ① [기본 공식] $\text{역률} = \cos\theta = \frac{G}{\sqrt{G^2 + B^2}} = \frac{\frac{1}{R}}{\sqrt{(\frac{1}{R})^2 + (\frac{1}{X_L})^2}}$ ② [숫자 대입] $$\text{역률} = \frac{\frac{1}{3}}{\sqrt{(\frac{1}{3})^2 + (\frac{1}{4})^2}}$$ ③ [최종 결과] $$0.8$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 회로의 전압비 전달함수는?

(정답률: 60%)
  • RC 회로에서 출력 전압 $V_2$는 저항 $R$과 커패시터 $C$에 의한 전압 분배 법칙을 따릅니다. 라플라스 변환을 통해 임피던스 $Z_C = \frac{1}{Cs}$를 적용하면 전달함수를 구할 수 있습니다.
    ① [기본 공식] $G(s) = \frac{V_2}{V_1} = \frac{\frac{1}{Cs}}{R + \frac{1}{Cs}}$ ② [숫자 대입] $$G(s) = \frac{1}{RCs + 1}$$ ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 반주기 동안 전형파 교류전압의 파형률은?

(정답률: 65%)
  • 파형률은 실효값과 평균값의 비로 정의됩니다. 전형파(정현파)의 반주기 동안 실효값은 $\frac{V_{m}}{\sqrt{2}}$이고, 평균값은 $\frac{2V_{m}}{\pi}$입니다.
    ① [기본 공식] $\text{파형률} = \frac{\text{실효값}}{\text{평균값}}$
    ② [숫자 대입] $\text{파형률} = \frac{\frac{V_{m}}{\sqrt{2}}}{\frac{2V_{m}}{\pi}} = \frac{\pi}{2\sqrt{2}}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 함수 f(t)=A를 Laplace 변환하면?

  1. A
  2. A/s
  3. As
  4. 1
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 자기 인덕턴스 L1, L2가 각각 4[mH], 9[mH]인 두 코일이 이상결합(理想結合)되었다면 상호 인덕턴스 M은?

  1. 6[mH]
  2. 6.5[mH]
  3. 9[mH]
  4. 36[mH]
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 회로에서 t=0에서 스위치 S를 닫으면서 전압 E[V]를 가할 때, L 양단에 걸리는 전압 VL[V]은?

(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 분포 정수 회로에서 위상 정수가 β라 할 때 파장(λ)은?

(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 부동소수점의 나눗셈 과정에서 필요없는 연산은?

  1. 정규화
  2. 지수 조정
  3. 지수 뺄셈
  4. 가수 나누기
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 컴퓨터 내부의 클록 펄스는 초당 반복하는 펄스의 수로 표시된다. MHz는 펄스가 초당 몇 회 반복되는가?

  1. 104
  2. 105
  3. 106
  4. 107
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 드 모르간(De Morgan)의 정리를 옳게 나타낸 것은?

(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 주소지정 방식 중 오퍼랜드가 메모리상의 데이터 주소를 기억하고 그 주소에 기억되어 있는 데이터에 접근하는 방식은?

  1. 간접 주소지정 방식
  2. 상태 주소지정 방식
  3. 인덱스 주소지정 방식
  4. 즉시 주소지정 방식
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 명령(instruction)의 형식에 있어서 연산수(주소의 개수)에 의한 분류시 해당되지 않는 것은?

  1. 1주소 방식
  2. 2주소 방식
  3. 3주소 방식
  4. 4주소 방식
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 자바 언어에서 비트 연산자에 해당하는 것은?

  1. ++
  2. ==
  3. >>
  4. &&
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 기억장치들 중 접근시간(access time)이 가장 짧은 것은?

  1. RAM(random access memory)
  2. 자기 디스크(magnetic disk)
  3. 플로피 디스크(floppy disk)
  4. 자기 테이프(magnetic tape)
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 기억장치로부터 명령이나 데이터를 읽을 때 제일 먼저 하는 동작은?

  1. 명령어 해독
  2. 명령어 실행
  3. 어드레스 증가
  4. 어드레스 지정
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 좋은 해싱 함수(hashing function)의 조건으로 옳지 않은 것은?

  1. 항상 일정한 키 값을 가져야 한다.
  2. 충돌이 적어야 한다.
  3. 주소계산이 너무 복잡하지 않아야 한다.
  4. 키 값을 주소 공간에 고루 분산시켜야 한다.
(정답률: 60%)
  • 해싱 함수는 다양한 키 값을 주소 공간에 고르게 분산시켜 충돌을 최소화하고 빠르게 검색하는 것이 목적입니다. 따라서 항상 일정한 키 값을 가지는 것이 아니라, 입력되는 서로 다른 키 값에 대해 서로 다른 주소를 생성해내야 합니다.

    오답 노트
    충돌이 적어야 한다, 주소계산이 단순해야 한다, 고루 분산시켜야 한다: 모두 효율적인 해싱을 위한 필수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 제어 유니트(장치)에서 다음에 실행할 마이크로명령어의 주소를 가지고 있는 레지스터는?

  1. CBR
  2. CAR
  3. IR
  4. PC
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 프로그램의 기본 단위가 택할 수 있는 여러 속성 중에서 일부를 선정하여 결정하는 행위는?

  1. 위치(location)
  2. 값(value)
  3. 개체(entity)
  4. 바인딩(binding)
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 10진수 1234를 BCD 코드로 표현한 것은?

  1. 0001001000110100
  2. 1110110111001011
  3. 1001101001000000
  4. 0110010110100001
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 그림에 보이는 동작을 하는 논리회로는?

  1. NOR 논리회로
  2. AND 논리회로
  3. NOT 논리회로
  4. OR 논리회로
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 멀티미디어 응용프로그램들의 실행을 좀 더 빠르게 할 수 있도록 설계된 것은?

  1. 비트 슬라이스 마이크로프로세서
  2. 배열 처리기
  3. MMX
  4. AMD
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 컴퓨터의 모든 행위를 감시하고, 통제하는 일련의 거대한 소프트웨어의 집합체는?

  1. assembler
  2. compiler
  3. monitor
  4. operation system
(정답률: 71%)
  • 운영체제(operation system)는 컴퓨터 하드웨어와 사용자 사이에서 인터페이스 역할을 하며, 시스템의 모든 자원을 효율적으로 관리, 감시, 통제하는 핵심 소프트웨어 집합체입니다.

    오답 노트
    assembler: 어셈블리어 코드를 기계어로 변환
    compiler: 고수준 언어를 기계어로 일괄 변환
    monitor: 시스템 상태를 감시하는 단순 프로그램
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

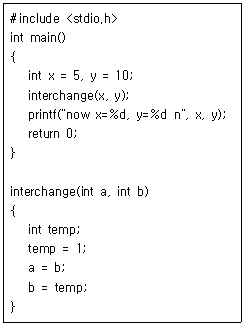

56. 다음과 같이 C 언어로 PROGRAM을 수행하였을 때 출력으로 옳은 것은?

  1. now x=5, y=10
  2. now x=10, y=5
  3. now x=5, y=5
  4. now x=0, y=10
(정답률: 71%)
  • C 언어의 매개변수 전달 방식인 '값에 의한 호출(Call by Value)' 원리를 묻는 문제입니다.
    interchange 함수 내부에서 변수 a와 b의 값을 바꾸더라도, 이는 복사본을 수정하는 것이므로 main 함수의 실제 변수 x와 y 값에는 아무런 영향을 주지 않습니다. 따라서 초기 값인 now x=5, y=10 이 그대로 출력됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음은 컴퓨터 발전과정을 논리회로의 발단과정에 따라 나열한 것이다. 이 중 옳은 것은?

  1. 트랜지스터(TR) → LSI → IC → 진공관
  2. 진공관 → 트랜지스터(TR) → IC → LSI
  3. IC → 트랜지스터(TR) → 진공관 → LSI
  4. LSI → IC → 트랜지스터(TR) → 진공관
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 이진 트리를 postorder로 운행했을 때의 값은?

  1. ABC+*DEF-+/
  2. A+BC*DEF-+/
  3. /*A+BC+D-EF
  4. /A+BC*+D-EF
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 묵시적 주소지정 방식에서 산술 연산을 실행하는데 사용되는 레지스터는?

  1. 데이터 레지스터
  2. 누산기
  3. 주소 레지스터
  4. 인덱스 레지스터
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 중앙처리장치에서 마이크로 오퍼레이션이 순서적으로 처리되게 하려면 무엇이 필요한가?

  1. 스위치(switch)
  2. 레지스터(register)
  3. 누산기(accumulator)
  4. 제어 신호(control signal)
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 그림과 같은 임피던스 브리지(Impedance Bridge)에서 LX의 값은?

(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 계수형 주파수계는 피측정 주파수를 측정한 결과 1분동안 1800회이었다. 피측정 주파수는?

  1. 20[Hz]
  2. 30[Hz]
  3. 40[Hz]
  4. 50[Hz]
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 디지털 주파수계를 설명한 것 중 옳지 않은 것은?

  1. 10진 계수회로가 필요하다.
  2. 입력 전압을 증폭하여 파형을 펄스형으로 바꾼다.
  3. 정확한 시간 기준으로서 수정 발진기가 필요하다.
  4. 입력 피측정파를 분석하기 위하여 진폭레벨에 의한 A/D 컨버터가 필요하다.
(정답률: 64%)
  • 디지털 주파수계는 입력 신호의 펄스 개수를 세어 주파수를 측정하는 장치이므로, 진폭 레벨을 디지털 값으로 바꾸는 A/D 컨버터가 아닌 펄스화 회로와 계수 회로가 핵심입니다.

    오답 노트
    10진 계수회로: 펄스 수를 숫자로 변환하기 위해 필요
    펄스형 변환: 계수를 위해 정현파를 펄스로 변환 필요
    수정 발진기: 정확한 시간 기준(Gate time) 제공을 위해 필요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 초단파대의 파장을 측정하는데 사용하는 것은?

  1. Q 미터
  2. P형 VTVM
  3. 레헤르(Lecher)선
  4. 휘스톤(Wheatstone)브리지
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 그림의 발진기에서 발진 주파수를 낮추기 위한 방법은?

  1. R 증가 C 감소
  2. R 감소 C 증가
  3. RC의 감소
  4. RC의 증가
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 정현파 파형을 계수에 알맞은 직사각형 파형의 펄스로 바꾸는 역할을 하는 회로는?

  1. A/D 변환기 회로
  2. D/A 변환기 회로
  3. 파형 정형 회로
  4. 검파 회로
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 잡음에 대한 설명으로 옳지 않은 것은?

  1. AC 전원 도선이나 계기 결선과 같은 금속 도체를 통하여 회로는 반입되는 잡음을 전도 잡음(conducted noise)이라 한다.
  2. 전류를 운반하는 자유전자의 열적 동요로 야기되는 잡음을 존슨 잡음(Johnson noise)이라 한다.
  3. 전기나 전자회로에서 필요한 전류, 전압 외의 신호를 말한다.
  4. 내부 잡음이 없는 경우의 이상적인 잡음지수는 0이다.
(정답률: 62%)
  • 잡음지수(Noise Figure)는 입력 잡음 전력에 대한 출력 잡음 전력의 비로 정의되며, 내부 잡음이 전혀 없는 이상적인 경우의 최솟값은 0이 아니라 1입니다.

    오답 노트
    전도 잡음: 금속 도체를 통해 전달되는 잡음
    존슨 잡음: 전자들의 열적 동요로 발생하는 잡음
    잡음 정의: 필요한 신호 외의 모든 불필요한 신호
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 소인 발진기(sweep oscillator)의 용도가 아닌 것은?

  1. 광대역 증폭기의 조정
  2. 주파수 변별기의 측정 및 조정
  3. 수신기의 중간주파 증폭기의 특성 측정 및 조정
  4. 순시 주파수 편이 제어 회로(IDC) 측정 및 조정
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 링 시료법은 무엇을 측정하는데 사용되는가?

  1. 자화곡선
  2. 접지저항
  3. 위상
  4. 정전용량
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 참값이 100[A]인 전류를 측정하였더니 110[A]의 전류가 측정되었다. 이 경우 보정률은 약 얼마인가?

  1. -0.01
  2. -0.04
  3. -0.06
  4. -0.09
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 오실로스코프의 동기방법이 아닌 것은?

  1. 내부 동기
  2. 외부 동기
  3. 트리거 동기
  4. 전원 동기
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 가동 코일형 계기의 설명 중 옳지 않은 것은?

  1. 직류 전용이다.
  2. 소비 전력이 대단히 적다.
  3. 감도가 대단히 우수하다.
  4. 평등눈금이지만 만능계기로 적용되지 못한다.
(정답률: 65%)
  • 가동 코일형 계기는 직류 전용이며, 소비 전력이 적고 감도가 우수하며 눈금이 일정한 평등 눈금이라는 특징이 있습니다. 또한 이러한 특성 덕분에 전압계, 전류계, 오옴계 등 다양한 만능계기로 적용될 수 있습니다.

    오답 노트
    평등눈금이지만 만능계기로 적용되지 못한다: 평등 눈금이며 만능계기로 적용 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 디지털 볼트 미터(DVM)의 분류 방식 중 옳지 않은 것은?

  1. 추종 비교 방식
  2. 부호판 변환 방식
  3. 전압-주파수 변환 방식
  4. 미분 방식
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 오실로스코프를 사용하여 측정이 불가능한 것은?

  1. 전압
  2. coil의 Q
  3. 주파수
  4. 변조도
(정답률: 81%)
  • 오실로스코프는 전압의 시간적 변화를 시각화하는 장치로, 전압, 주파수, 변조도 등 파형과 관련된 요소들을 측정할 수 있습니다. 하지만 코일의 Q(품질 계수)는 인덕턴스와 저항의 비율로 결정되는 회로 특성값으로, 오실로스코프 단독으로는 직접 측정이 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 그림과 같은 파형이 전류를 열전형 전류계로 측정한 결과 20[A]였다. 이것을 가동 코일형 전류계로 측정하면 지시 값은?

  1. 0.141[A]
  2. 1.414[A]
  3. 14.14[A]
  4. 18.14[A]
(정답률: 67%)
  • 열전형 전류계는 실효값(RMS)을 측정하고, 가동 코일형 전류계는 평균값을 측정합니다. 주어진 파형은 듀티 사이클이 $50\%$인 구형파이므로, 실효값과 평균값의 관계를 이용합니다.
    ① [기본 공식] $I_{avg} = I_{rms} \times \frac{2}{\pi}$ (정현파 기준이 아니며, 구형파의 경우 $I_{rms} = I_m \times \sqrt{0.5}$, $I_{avg} = I_m \times 0.5$이므로 $I_{avg} = I_{rms} \times \frac{0.5}{\sqrt{0.5}} = I_{rms} \times \frac{1}{\sqrt{2}}$)
    ② [숫자 대입] $I_{avg} = 20 \times \frac{1}{\sqrt{2}}$
    ③ [최종 결과] $I_{avg} = 14.14$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 최대 눈금 50[mV], 내부 저항 10[Ω]의 직류 전압계에 배율기를 사용하여 3[V]의 전압을 측정하려면 배율기의 저항은 몇 [Ω]으로 하여야 하는가?

  1. 500
  2. 590
  3. 600
  4. 690
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 교류브리지의 종류가 아닌 것은?

  1. Wheatstone bridge
  2. Wien bridge
  3. Maxwell bridge
  4. Schering bridge
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 서보 모터를 사용하는 기록 계기는?

  1. 타점식
  2. 펜식
  3. 자동평형식
  4. 직동식
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 고주파 전력 측정에 이용되는 것은?

  1. 볼로미터
  2. 딥미터
  3. 캠벨 브리지법
  4. 홀 발진기
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 디지털 계측에서 A-D 변환기의 분류방식이 아닌 것은?

  1. 전압-주파수 변환 방식
  2. 전압-시간 변환 방식
  3. 전압-전류 변환 방식
  4. 수치 비교형
(정답률: 55%)
  • A-D 변환기는 아날로그 전압 신호를 디지털 값으로 바꾸는 장치로, 전압을 주파수, 시간, 또는 수치 비교 방식으로 변환하여 처리합니다. 전압-전류 변환 방식은 신호의 형태를 바꾸는 인터페이스 회로일 뿐, 디지털 값으로 변환하는 A-D 변환 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
