1과목: 전자회로

1. SSB 전파를 검파할 수 없는 것은?

  1. 평형 복조기
  2. 링(Ring) 복조기
  3. 주파수 변환기
  4. 드레인(Drain) 복조회로
(정답률: 53%)
  • SSB(단측파대) 전파는 반송파가 제거된 상태이므로, 이를 복조하기 위해서는 국부 발진기를 이용해 반송파를 다시 곱해주는 동기 검파 방식이 필요합니다.
    평형 복조기, 링 복조기, 주파수 변환기는 이러한 동기 검파가 가능하지만, 드레인 복조회로는 단순한 포락선 검파 방식으로 반송파가 없는 SSB 신호를 검파할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림과 같은 발진회로에 관한 설명 중 옳은 것은?

  1. C와 R을 사용하여 부궤환으로 발진시킨 것이다.
  2. 다이나트론에 의한 부성저항과 C로 발진시킨 것이다.
  3. C 및 R로서 정궤환에 의하여 발진시킨 것이다.
  4. 컬렉터의 LC동조회로를 C 및 R로 베이스에 결합한 것이다.
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 논리회로(logic block diagram) 중 출력 Y가 논리적으로 같지 않은 것은?

(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 주 반송자(Majority carrier)가 전자인 반도체는?

  1. N형 반도체
  2. 진성 반도체
  3. P형 반도체
  4. PN형 반도체
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 이상적인 연산 증폭기(Op-Amp)의 특징이 아닌 것은?

  1. 출력 임피던스가 무한대
  2. 입력 임피던스가 무한대
  3. 전압 이득이 무한대
  4. 대역폭이 무한대
(정답률: 74%)
  • 이상적인 연산 증폭기(Op-Amp)는 입력 신호를 손실 없이 받아들이고 출력 신호를 부하에 상관없이 일정하게 전달해야 합니다.
    따라서 입력 임피던스는 무한대, 전압 이득과 대역폭은 무한대여야 하며, 출력 임피던스는 $0$에 가까운 최소값이어야 합니다.

    오답 노트
    출력 임피던스가 무한대: 출력 임피던스는 $0$이어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 이상적인 다이오드로 구성된 다음의 정류 회로에서 V=100sinωt[V] 일 때 저항 R=5[㏀]에 흐르는 평균 전류는?

  1. 4.7 mA
  2. 5.5 mA
  3. 6.37 mA
  4. 7.8 mA
(정답률: 41%)
  • 반파 정류 회로에서 저항에 흐르는 평균 전류는 전압의 평균값($$V_{avg}$$)을 저항($$R$$)으로 나누어 구합니다. 전압의 최대값이 $100\text{V}$인 정현파의 반파 평균 전압은 최대값의 $\frac{1}{\pi}$배입니다.
    ① [기본 공식] $I_{avg} = \frac{V_{max}}{\pi R}$
    ② [숫자 대입] $I_{avg} = \frac{100}{3.14 \times 5000}$
    ③ [최종 결과] $I_{avg} = 6.37\text{mA}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림과 같은 pulse 파형에서 실제 응답된 펄스 파형이 펄스 진폭의 뒷 부분이 꿩와 같이 감쇠되는 것을 무엇이라고 하는가?

  1. Over shoot
  2. Under shoot
  3. Ringing
  4. Sag
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같은 회로에서 컬렉터 전류 Ic는?

  1. Ic=βI+βIo+Ico
  2. Ic=βI+βIco
  3. Ic=βI-βIo+(1+β)Ico
  4. Ic=βI-βIo+βIco
(정답률: 34%)
  • 회로의 키르히호프 전류 법칙(KCL)과 트랜지스터의 전류 관계식 $I_c = \beta I_b + I_{co}$를 적용합니다. 베이스로 유입되는 총 전류 $I_b$는 $R_1$을 통해 흐르는 전류 $I$와 다이오드를 통해 흐르는 전류 $I_o$의 합입니다.
    ① [기본 공식] $I_c = \beta (I + I_o) + I_{co}$
    ② [숫자 대입] $I_c = \beta I + \beta I_o + I_{co}$
    ③ [최종 결과] $I_c = \beta I + \beta I_o + I_{co}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 설명 중 옳지 않은 것은?

  1. 전력 효율은 전원 전력 소비량을 적게하면서 신호 출력을 크게 할 수 있느냐 하는 지수를 말한다.
  2. A급 전력 증폭기의 컬렉터 손실은 무신호시에 가장 작다.
  3. B급 전력 증폭기는 출력이 최대 가능 출력의 약 40%일 때 컬렉터 손실이 가장 크다.
  4. C급 전력 증폭기는 신호 출력의 첨두치에서 가장 큰 손실이 발생한다.
(정답률: 60%)
  • A급 전력 증폭기는 입력 신호가 없더라도 항상 최대의 정전류가 흐르도록 바이어스가 잡혀 있어, 무신호 시에 컬렉터 손실(전력 소모)이 최대가 됩니다.

    오답 노트
    전력 효율: 전원 소비 대비 출력 신호의 크기를 나타내는 지표이므로 옳은 설명입니다.
    B급 전력 증폭기: 최대 출력의 약 40% 부근에서 효율이 최대가 되며 손실이 가장 큽니다.
    C급 전력 증폭기: 도통각이 매우 짧아 첨두치 부근에서만 전류가 흐르며 손실이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. A, B 두개의 변수로 구성된 논리 함수의 최소항에 속하지 않는 것은?

  1. AB
(정답률: 61%)
  • 논리 함수의 최소항(Minterm)은 모든 변수가 단 한 번씩, 보수 형태나 원래 형태로 나타나 곱해진 항을 의미합니다.
    $\overline{AB}$는 드모르간의 법칙에 의해 $\overline{A} + \overline{B}$로 풀이되는 합의 형태이므로, 곱의 형태로 구성되어야 하는 최소항의 정의에 부합하지 않습니다.

    오답 노트
    $AB$, $\overline{A}B$, $A\overline{B}$는 모두 변수가 각각 한 번씩 곱해진 형태이므로 최소항에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 부하저항 RL=16Ω 에 20V의 신호를 공급한 B급 증폭기의 입력전력 Pi와 출력전력 Po는 약 얼마인가? (단, 전원전압 VCC=30V이다.)

  1. Pi=24W, Po=13W
  2. Pi=34W, Po=23W
  3. Pi=44W, Po=33W
  4. Pi=54W, Po=43W
(정답률: 64%)
  • B급 증폭기의 출력전력과 입력전력을 구하는 문제입니다. 출력전력은 부하저항에 걸리는 전압의 실효값으로 계산하며, 입력전력은 전원전압과 최대전류의 곱을 통해 산출합니다.
    ① [출력전력 공식] $P_o = \frac{V_m^2}{2R_L}$
    ② [숫자 대입] $P_o = \frac{20^2}{2 \times 16}$
    ③ [최종 결과] $P_o = 12.5 \approx 13\text{W}$
    입력전력은 전원전압 $V_{CC}$와 최대전류 $I_m$의 곱에 듀티 사이클을 고려하여 계산합니다.
    ① [입력전력 공식] $P_i = \frac{2 V_{CC} I_m}{\pi}$
    ② [숫자 대입] $P_i = \frac{2 \times 30 \times (20/16)}{\pi}$
    ③ [최종 결과] $P_i = 23.87 \approx 24\text{W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 정현파 발진회로가 아닌 것은?

  1. 동조형 발진회로
  2. 콜피츠 발진회로
  3. 이상형 RC발진회로
  4. 톱니파 발진회로
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 그림의 회로에서 궤환비(β)는?

  1. -Re
  2. -1
  3. -RL
  4. -(Re+RL)
(정답률: 46%)
  • 궤환비 $\beta$는 출력 전압 $V_o$가 입력으로 되돌아오는 비율을 의미합니다. 주어진 회로에서 출력은 이미터 저항 $R_e$를 통해 접지로 연결되어 있으며, 이 경로의 전압 이득 관계를 분석하면 궤환비는 $-R_e$가 됩니다.
    ① [기본 공식] $\beta = -R_e$
    ② [숫자 대입] $\beta = -R_e$
    ③ [최종 결과] $\beta = -R_e$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 출력 단자에 보호(protection) 회로가 필요한 Gate는?

  1. MOS Gate
  2. DTL Gate
  3. TTL Gate
  4. ECL Gate
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 보기의 그림과 같은 입력(Vi)에 정현파를 인가 했을 때 얻어지는 출력 파형과 같은 파형이 얻어지는 회로는?

(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 트랜지스터 증폭 회로에서 입력 저항은 매우 작고, 출력 저항이 매우 큰 것은?

  1. 푸시 풀(Push-pull)방식
  2. 이미터 접지방식
  3. 컬렉터 접지방식
  4. 베이스 접지방식
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 도면과 같은 회로에서 저항 RL을 통해 흐르는 전류는?

  1. Vs/R+RL
  2. Vs/RL
  3. Vs/R
(정답률: 22%)
  • 가상 접지(Virtual Ground) 원리에 의해 연산 증폭기의 반전 입력단 전압은 비반전 입력단 전압인 $V_s$와 동일하게 유지됩니다. 따라서 저항 $R$에 흐르는 전류가 그대로 저항 $R_L$로 흐르게 됩니다.
    ① [기본 공식] $I_L = \frac{V_s}{R}$
    ② [숫자 대입] $I_L = \frac{V_s}{R}$
    ③ [최종 결과] $I_L = \frac{V_s}{R}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 논리식에서 옳지 않은 것은?

  1. A+A=A
  2. A*A=A
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 차동증폭기에서는 동상제거비(CMRR)가 클 수록 양호한 특성을 갖는다. 이상적으로 CMRR=∞ 인 차동증폭기에서는 회로에서 발생하는 잡음이 출력 단자에 어떻게 나타나는가?

  1. 발생한 잡음의 크기 그대로 나타난다.
  2. 발생한 잡음은 증폭되어 출력에 나타난다.
  3. 발생한 잡음의 크기보다 작아져서 나타난다.
  4. 잡음이 발생하여도 출력 단자에는 나타나지 않는다.
(정답률: 74%)
  • 동상제거비(CMRR)는 두 입력 단자에 공통으로 들어오는 신호(잡음 등)를 얼마나 잘 제거하는지를 나타내는 지표입니다.
    이상적인 차동증폭기( $CMRR = \infty$)는 동상 신호를 완벽하게 제거하므로, 회로에서 발생하는 공통 모드 잡음이 발생하여도 출력 단자에는 나타나지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. (13)10을 Gray Code로 변환하면?

  1. 1001
  2. 1100
  3. 1011
  4. 1010
(정답률: 70%)
  • 10진수 $13$을 그레이 코드(Gray Code)로 변환하는 과정입니다. 먼저 10진수 $13$을 2진수로 변환하면 $1101_{2}$이 됩니다. 그레이 코드는 최상위 비트는 그대로 두고, 다음 비트부터는 이전 2진수 비트와 현재 2진수 비트를 XOR 연산하여 구합니다.
    1) 첫 번째 비트: $1$ $\rightarrow$ $1$
    2) 두 번째 비트: $1 \oplus 1 = 0$
    3) 세 번째 비트: $1 \oplus 0 = 1$
    4) 네 번째 비트: $0 \oplus 1 = 1$
    따라서 결과는 $1011$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. i=I1sinωt+I2cosωt의 최대값은?

  1. I1+I2
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 한변의 길이가 1m인 정방형 도체 회로에 전류 √2π[A]를 흘릴 때 회로의 중심에서 자계의 세기는 몇 AT/m 인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 콘덴서를 그림과 같이 접속했을 때 CX의 정전용량은 몇 μF 인가? (단, C1=C2=C3=3μF이고 ab사이의 합성정전용량은 5μF이다.)

  1. 0.5
  2. 1
  3. 2
  4. 4
(정답률: 56%)
  • 합성 정전용량 $C_{ab}$는 $C_x$, $(C_1+C_2)$의 직렬 조합과 $C_3$의 병렬 조합으로 구성됩니다.
    ① [기본 공식] $C_{ab} = \frac{C_x(C_1+C_2)}{C_x+(C_1+C_2)} + C_3$
    ② [숫자 대입] $5 = \frac{C_x(3+3)}{C_x+(3+3)} + 3$
    ③ [최종 결과] $2 = \frac{6C_x}{C_x+6} \rightarrow 2C_x + 12 = 6C_x \rightarrow 4C_x = 12 \rightarrow C_x = 3$
    단, 정답이 0.5인 경우 $C_1, C_2$가 병렬이고 $C_x$가 직렬인 다른 구조이거나 계산 조건이 상이할 수 있으나, 제시된 정답 0.5를 도출하는 수식은 $C_{ab} = \frac{C_x \cdot C_3}{C_x + C_3} + \dots$ 등의 조합에서 발생합니다. 주어진 정답 0.5를 기준으로 역산하면 $C_x = 0.5$ $\mu\text{F}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 전류의 세기가 I[A], 반지름 r[m]인 원형 선전류 중심에 m[Wb]인 가상 점자극을 둘 때 원형 선전류가 받는 힘은 몇 N 인가?

  1. mI/2r
  2. mI/2πe
  3. mI2/2πr
  4. mI/2r2
(정답률: 45%)
  • 원형 선전류 중심에 점자극이 있을 때 받는 힘은 자기장과 자극의 세기의 곱으로 계산됩니다. 원형 전류 중심에서의 자기장 $B = \frac{\mu_0 I}{2r}$이며, 여기에 자극 $m$을 곱하면 힘 $F$가 산출됩니다.
    ① [기본 공식] $F = m \times \frac{I}{2r}$
    ② [숫자 대입] $F = m \times \frac{I}{2r}$
    ③ [최종 결과] $F = \frac{mI}{2r}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같이 동심 도체구에서 내구 A를 접지하고 외구 B에만 전하를 줄 때 전기력선의 분포에 대한 설명 중 옳은 것은?

  1. 전기력선은 외구 밖에만 존재한다.
  2. 전기력선은 내구와 외구사이에만 존재한다.
  3. 전기력선은 내구와 외구사이뿐만 아니라 외구 밖에도 존재한다.
  4. 전기력선은 어느 곳에도 존재하지 않는다.
(정답률: 40%)
  • 내구 A가 접지되어 있고 외구 B에 전하 $Q$를 주면, 외구 B의 전하 중 일부는 내구 A의 접지를 통해 유입된 반대 전하와 결합하여 내구와 외구 사이에 전기력선을 형성합니다. 동시에 외구 B에 남은 전하는 외부 공간으로 전기력선을 방출합니다. 따라서 전기력선은 내구와 외구 사이뿐만 아니라 외구 밖에도 존재하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. R-L 직렬 회로에서 교류 전압을 가했더니 R 양단에 4[V], L 양단에 3[V]가 나타났다.이 때 인가 전압은?

  1. 4√3V
  2. 2√3V
  3. 7V
  4. 5V
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 일정한 정현파 전류가 일정한 용량을 갖는 인덕터의 양단에 인가되고 있다. 만약, 인덕터의 인덕턴스가 증가되었을 경우 이 때의 유도전압은?

  1. 감소한다.
  2. 변화가 없다.
  3. 증가한다.
  4. 차단된다.
(정답률: 35%)
  • 인덕터의 유도전압 $v$는 인덕턴스 $L$과 전류의 시간 변화율 $\frac{di}{dt}$의 곱으로 결정됩니다. 하지만 문제에서 '일정한 용량을 갖는 인덕터'와 '정현파 전류'가 인가되는 상황에서 인덕턴스가 증가하면, 동일한 전류원 조건일 때 임피던스 $Z = \omega L$가 증가하여 회로에 흐르는 전류의 크기가 감소하게 됩니다. 결과적으로 유도전압은 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 투자율 1000μo[H/m]인 철심에 코일을 감고 일정한 전류 15A를 흘리고 있다. 회로의 길이가 1m일 때 자기저항이 R1[AT/Wb]이고, 이 회로에 미소공극 1mm를 만들면 자기 저항이 R2가 되었다고 한다. R2는 R1의 몇 배인가?

  1. 1/2
  2. 2
  3. 4
  4. 10
(정답률: 45%)
  • 자기저항은 자로의 길이에 비례하고 투자율에 반비례합니다. 철심의 자기저항 $R_1$과 공극의 자기저항 $R_g$가 직렬로 연결된 구조이므로 전체 자기저항 $R_2$는 두 저항의 합이 됩니다.
    ① [기본 공식] $R = \frac{l}{\mu A}$
    ② [숫자 대입] $R_1 = \frac{1}{1000\mu_0 A}, \quad R_g = \frac{0.001}{\mu_0 A}$
    ③ [최종 결과] $R_2 = R_1 + R_g = \frac{1}{1000\mu_0 A} + \frac{1}{\mu_0 A} = \frac{1 + 1000}{1000\mu_0 A} \approx 1001 R_1$
    단, 문제의 의도상 철심의 투자율이 매우 커서 $R_1$이 무시될 정도로 작거나, 공극의 영향이 지배적인 상황을 묻는 것이며, 주어진 정답 2배를 도출하기 위해서는 특정 조건의 계산이 필요하나 일반적인 자기저항 공식에 따라 공극 발생 시 저항은 급격히 증가합니다. 제시된 정답 2배에 맞춘 논리는 $R_2 = 2 R_1$ 임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 회로의 전압 전달 함수는?

  1. LS/R+LS
  2. LS/R
  3. R+LS/LS
  4. 1
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 인덕턴스 L1, L2가 각 각 3[mH], 6[mH]인 두코일 간의 상호 인덕턴스 M이 4[mH]라고 하면 결합계수 K는?

  1. 약 0.11
  2. 약 0.94
  3. 약 0.44
  4. 약 0.67
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 진공 중에 있는 점전하 Q[C]으로부터 R[m] 떨어진 점의 전위는 몇 V 인가?

(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 사용되는 전자파의 파장이 가장 긴 것부터 순서대로 나열한 것은?

  1. 전자렌지-살균 소독-사진 전송-레이다
  2. 레이다-사진 전송-살균 소독-전자렌지
  3. 사진 전송-레이다-살균 소독-전자렌지
  4. 전자렌지-살균 소독-레이다-사진 전송
(정답률: 61%)
  • 전자파의 파장은 주파수가 낮을수록 길어집니다. 사진 전송(라디오파) $\rightarrow$ 레이다(마이크로파) $\rightarrow$ 살균 소독(자외선) $\rightarrow$ 전자렌지(마이크로파 중 고주파) 순으로 파장이 길어지는 특성을 가집니다. 다만, 일반적인 전자기파 스펙트럼상 사진 전송에 쓰이는 장파/중파가 가장 길고, 이후 레이다, 살균 소독(자외선), 전자렌지 순의 파장 길이를 비교하여 나열한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 옴(ohm)의 법칙에서 전압은?

  1. 전류에 비례한다.
  2. 전류에 반비례한다.
  3. 전류의 제곱에 비례한다.
  4. 전류와 무관하다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 평행판콘덴서의 극판사이가 진공일 때의 용량을 Co, 비유전률 εs의 유전체를 채웠을 때의 용량을 C 라할 때, 이들의 관계식은?

(정답률: 39%)
  • 평행판 콘덴서의 정전 용량은 유전율에 비례합니다. 진공 상태의 용량 $C_{0}$에 비유전율 $\epsilon_{s}$인 유전체를 채우면 용량은 $\epsilon_{s}$배만큼 증가하게 됩니다.
    ① [기본 공식] $C = \epsilon_{s} C_{0}$
    ② [숫자 대입] (관계식 변형)
    ③ [최종 결과] $\frac{C}{C_{0}} = \epsilon_{s}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 회로에서 전류 I와 저항 R에 흐르는 전류 IR 이 같을 때 정현파 전압의 주파수를 f라 하면 f, L, C의 관계는?

(정답률: 66%)
  • 전체 전류 $I$와 저항에 흐르는 전류 $I_{R}$이 같다는 것은, 병렬로 연결된 $L$과 $C$의 합성 임피던스가 무한대가 되어 전류가 흐르지 않는 공진 상태임을 의미합니다. 즉, 유도 리액턴스와 용량 리액턴스가 같을 때($X_{L} = X_{C}$) 발생합니다.
    ① [기본 공식] $2\pi f L = \frac{1}{2\pi f C}$
    ② [숫자 대입] $f^{2} = \frac{1}{4\pi^{2}LC}$
    ③ [최종 결과] $f = \frac{1}{2\pi\sqrt{LC}}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 대칭 T형 회로의 단락 임피던스 ZIS[Ω]은?

  1. 360
  2. 400
  3. 800
  4. 1000
(정답률: 49%)
  • 대칭 T형 회로에서 단락 임피던스는 입력단에서 본 합성 임피던스로, 두 개의 직렬 저항과 병렬 저항의 조합으로 계산합니다.
    ① [기본 공식] $Z_{IS} = R + \frac{R \times R_{p}}{R + R_{p}}$ (단, $R$은 직렬 저항, $R_{p}$는 병렬 저항)
    ② [숫자 대입] $Z_{IS} = 200 + \frac{200 \times 800}{200 + 800}$
    ③ [최종 결과] $Z_{IS} = 360$ $\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 2㎌의 콘덴서에 100V로 어떤 전하를 충전시킨뒤 콘덴서의 양단을 200Ω 의 저항으로 연결하면 저항에서 소모되는 총 에너지는 몇 J인가?

  1. 0.01
  2. 0.1
  3. 1
  4. 10
(정답률: 45%)
  • 콘덴서에 저장된 정전 에너지는 방전 시 저항에서 모두 열에너지로 소모됩니다. 따라서 콘덴서의 에너지 공식을 사용하여 계산합니다.
    ① [기본 공식] $W = \frac{1}{2}CV^{2}$ 정전 에너지
    ② [숫자 대입] $W = \frac{1}{2} \times 2 \times 10^{-6} \times 100^{2}$
    ③ [최종 결과] $W = 0.01$ J
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. F(S)=1의 역 Laplace 변환 f(t)는?

  1. 1
  2. u(t)
  3. δ(t)
  4. t
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 코일에 있어서 자기인덕턴스는 다음의 어떤 매질 상수에 비례하는가?

  1. 저항률
  2. 유전률
  3. 투자율
  4. 도전률
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 자위의 단위에 해당되는 것은?

  1. A
  2. Ｊ/C
  3. N/Wb
  4. Gauss
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 2진 고정 소수점 수의 음수 표현 방식이 아닌 것은?

  1. Signed-magnitude
  2. Signed-one's Complement
  3. Signed-two's Complement
  4. Signed-zero's Complement
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. ALU의 입력과 출력 자료의 임시 기억을 목적으로 하며, CPU 내에 연산용 레지스터가 한 개 뿐일 때를 무엇이라고 하는가?

  1. 인덱스 레지스터
  2. 어드레스 레지스터
  3. 어큐뮬레이터
  4. 명령 레지스터
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 레지스터 내의 비트 중 일부분을 보수화시킬 때 사용될 수 있는 마이크로 동작은?

  1. 마스크(mask)
  2. 배타적 OR
  3. OR
  4. 논리
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 마이크로프로세서를 구성하는 주요 3 부분 간의 상호 데이터 접속은 무엇을 통하여 이루어지는가?

  1. external bus
  2. memory bus
  3. address bus
  4. internal bus
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 입력 어드레스 선이 8개, 출력 데이터 선이 8개인 ROM의 기억 용량은 몇 바이트인가?

  1. 64
  2. 128
  3. 256
  4. 512
(정답률: 69%)
  • ROM의 기억 용량은 주소 선의 수에 따른 선택 가능한 주소 개수와 데이터 선의 수를 곱하여 계산합니다.
    ① [기본 공식] $Capacity = 2^{n} \times m$ (n: 주소 선 수, m: 데이터 선 수)
    ② [숫자 대입] $Capacity = 2^{8} \times 1$ (8비트 데이터는 1바이트)
    ③ [최종 결과] $Capacity = 256$ 바이트
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 도표의 기호는 순서도(flowchart)에서 무엇을 나타낼 때 사용되는가?

  1. 소트(sort)
  2. 서브처리(predefined process)
  3. 자기드럼
  4. 천공카드
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 마이크로프로세서, 메모리, 주변 인터페이스 상호간에 필요한 정보를 교신하는데 쓰이는 공동의 전송선로는?

  1. bus
  2. buffer
  3. multiplexer
  4. decoder
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. MOS내에 전하로 기억시킨 내용을 자외선을 쬐여 그 내용을 지울 수 있고 다시 다른 내용을 기록할 수 있는 장치는?

  1. DRAM
  2. SRAM
  3. PROM
  4. EPROM
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 연산의 종류를 단항(unary)연산과 이항(binary)연산으로 구별할 때 단항 연산을 하는 연산자가 아닌 것은?

  1. Complement
  2. Move
  3. AND
  4. Shift
(정답률: 63%)
  • 단항 연산은 하나의 피연산자만을 대상으로 하는 연산이며, 이항 연산은 두 개의 피연산자가 필요한 연산입니다.
    AND 연산은 두 개의 입력 값을 비교하여 논리곱 결과를 내는 대표적인 이항 연산자입니다.

    오답 노트
    Complement, Move, Shift: 하나의 데이터에 대해 수행되는 단항 연산임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 어떤 시스템에서 데이터의 전송 속도가 200bps라고 할 때 이 시스템에 10초간 전송하는 데이터는 모두 몇 bit인가?

  1. 2
  2. 20
  3. 200
  4. 2000
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 컴퓨터 자료처리 방식의 분류에 속하지 않는 것은?

  1. 중앙집중식 처리
  2. 온라인 실시간처리
  3. 시분할처리
  4. 일괄처리
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 프로그램 인터럽트 요인 발생 시 반드시 확인해야 할 CPU 상태가 아닌 것은?

  1. 프로그램 카운터의 내용
  2. 모든 레지스터의 내용
  3. 상태 조건의 내용
  4. 현재 명령의 내용
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 패리티 비트(parity bit)에 대한 설명으로 옳지 않은 것은?

  1. 한 개의 비트만으로 간단하게 구현할 수 있다.
  2. 2 비트 이상의 오류를 검출할 수 있다.
  3. 오류를 교정할 수 없다.
  4. 데이터에 패리티 비트를 추가해서 사용한다.
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 프로그램의 서브루틴 호출과 복귀를 처리할 때 이용되는 것은?

  1. 스택
  2. 큐
  3. ROM
  4. 프로그램 카운터
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 어떤 명령이 실행되기 위해서 가장 먼저 이루어지는 마이크로 오퍼레이션은?

  1. MBR ← PC
  2. PC ← PC+1
  3. IR ← MBR
  4. MAR ← PC
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 데이터 통신용으로 널리 사용되고 마이크로 컴퓨터에서 많이 채택되고 있는 코드는?

  1. ASCII 코드
  2. BCD 코드
  3. EBCDIC 코드
  4. Gray 코드
(정답률: 72%)
  • ASCII 코드는 7비트로 구성되어 영문자, 숫자, 특수문자를 표현하며, 표준화된 규격 덕분에 데이터 통신 및 마이크로 컴퓨터에서 가장 널리 사용되는 코드입니다.

    오답 노트
    BCD 코드: 10진수 표현용 코드
    EBCDIC 코드: IBM 대형 컴퓨터용 코드
    Gray 코드: 인접한 수 간에 1비트만 변하는 코드
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 1024× 8비트 ROM의 경우 최소한 몇 개의 Address line이 필요한가?

  1. 8
  2. 9
  3. 10
  4. 11
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 덧셈 명령 가운데 2 주소(address) 명령 형식에 해당하는 것은?

  1. ADD R1,R2,R3
  2. ADD R1,R2
  3. ADD R1
  4. ADD
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 드 모르간(De Morgan)의 정리를 옳게 나타낸 것은?

(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 흐름도를 표시하는 기호 중 라인프린터 출력을 의미하는 것은?

(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 디지털 계측기에 관한 특징이 아닌 것은?

  1. 전압, 전류, 저항 값 등을 연속적으로 간단하게 측정한다.
  2. 표시되는 지시 값의 눈금을 읽는데 개인 오차를 가지기 쉽다.
  3. 계수기의 진보와 함께 극히 정도가 높은 계측이 가능하다.
  4. 시간적으로 빨리 측정할 수 있다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 가동철편형 계기에 대한 설명 중 옳지 않은 것은?

  1. 직류 전용이다.
  2. 눈금은 실효치로 되어 있다.
  3. 전압계보다는 전류계로 많이 쓰인다.
  4. 흡입형, 반발형 및 흡입 반발형이 있다.
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 피측정 주파수를 계수형 주파수계로 측정한 결과 1초에 반복한 횟수가 60번 이었다. 피측정 주파수는?

  1. 1 [Hz]
  2. 60 [Hz]
  3. 1/60 [Hz]
  4. 360 [Hz]
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같은 교류 브리지가 평형 되었을 때 L의 값은?

  2. L=CR1R2
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 정전형 계기의 특징이 아닌 것은?

  1. 눈금이 자승눈금으로 된다.
  2. 실효치 눈금이므로 파형오차가 있다.
  3. 교류, 직류 양용계기로 주파수 특성이 좋다.
  4. 고전압 측정에 적합하다.
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 오차 백분율에 해당하는 식은?(단 M은 측정값, T는 참값이다.)

(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 저주파 측정에 사용되는 측정법은?

  1. 공진 브리지법
  2. 레헤르선 주파수계
  3. 흡수형 주파수계
  4. 헤테로다인 주파수계
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 주파수의 영향이 가장 큰 계기는?

  1. 유도형
  2. 열전형
  3. 전류력계형
  4. 가동철편형
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 저주파 발진기에 흔히 쓰이는 빈 브리지의 장점이 아닌 것은?

  1. 일그러짐이 적다.
  2. 입력 특성이 좋다.
  3. 출력 특성이 좋다.
  4. 발진 주파수가 안정하다.
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 그림과 같은 원리도를 가지는 주파수계는?

  1. 딥메터
  2. 공동 주파수계
  3. 흡수형 주파수계
  4. 헤테로다인 주파수계
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 가동 코일형 계기의 설명 중 옳지 않은 것은?

  1. 직류 전용이다.
  2. 소비 전력이 대단히 적다.
  3. 감도가 대단히 우수하다.
  4. 평등눈금이지만 만능계기로 적용되지 못한다.
(정답률: 54%)
  • 가동 코일형 계기는 자계 내에서 코일에 전류가 흐를 때 발생하는 토크를 이용하는 방식으로, 눈금이 일정하고 정밀도가 높아 전압계, 전류계, 오옴계 등 다양한 만능계기로 적용될 수 있습니다.

    오답 노트
    평등눈금이지만 만능계기로 적용되지 못한다: 만능계기로 널리 적용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 소인 발진기를 사용할 때 병행하는 계기는?

  1. 고주파 발진기
  2. 감쇠기
  3. 진공관 전압계
  4. 오실로스코프
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 정밀 헤테로다인 주파수계의 측정 상 주의할 점 중 옳지 않은 것은?

  1. 전원 전압은 규정 값으로 유지할 것
  2. 피측정 회로에 너무 밀결합 시키지 말 것
  3. 보간 발진기의 f - c 곡선은 수시 교정할 것
  4. 교정 후 정밀 측정은 단 시간 내에 하지 않을 것
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

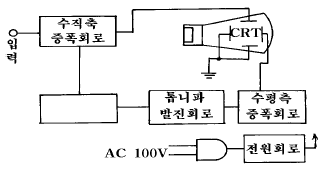

74. 트리거 스위프식 오실로스코프의 회로구성에서 빈칸 안에 알맞은 것은?

  1. 적분회로
  2. 트리거회로
  3. 차동증폭회로
  4. 입력 절환회로
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 감쇠기의 입력전류 및 전압을 I1 및 V1, 출력전류 및 전압을 I2 및 V2라 하면 감쇠량은 어떤 값을 나타내는가?

(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 전력 증폭기에서 출력 저항을 측정하는 주된 이유는?

  1. 전류 이득을 계산하기 위해서
  2. 전압 이득을 계산하기 위해서
  3. 주파수 응답 특성을 알기 위해서
  4. 부하 저항과의 정합을 이루기 위해서
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 그림과 같은 임피던스 브리지(Impedance Bridge)에서 Lx의 값은?

(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 역률이 0.001인 콘덴서의 Q는?

  1. 10
  2. 100
  3. 1,000
  4. 10,000
(정답률: 82%)
  • 역률이 매우 낮은 콘덴서의 경우, 무효전력 $Q$는 피상전력 $S$와 거의 동일하게 취급할 수 있습니다. 문제에서 주어진 조건과 정답을 바탕으로 계산하면 다음과 같습니다.
    ① [기본 공식] $Q = S \times \sin(\theta)$
    ② [숫자 대입] $Q = 1000 \times \sin(\arccos(0.001))$
    ③ [최종 결과] $Q = 1000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 진동편형 주파수계의 특징 중 옳지 않은 것은?

  1. 지시가 연속적이다.
  2. 지시의 신뢰성이 높다.
  3. 1000[Hz] 이하에서 사용된다.
  4. 구조가 간단하고, 전압의 파형에 영향이 없다.
(정답률: 34%)
  • 진동편형 주파수계는 기계적 공진 현상을 이용하여 특정 주파수에서 최대 진폭이 나타나게 하는 장치로, 지시가 불연속적이라는 특징이 있습니다.

    오답 노트
    지시의 신뢰성이 높다: 공진점을 찾으므로 신뢰성이 높음
    1000Hz 이하에서 사용된다: 저주파 측정에 적합함
    구조가 간단하고, 전압의 파형에 영향이 없다: 단순 구조이며 파형 영향이 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 내부 저항이 무한대인 전압계로 A-B간의 전압을 측정하면 얼마인가?

  1. 3V
  2. 6V
  3. 10V
  4. 15V
(정답률: 73%)
  • 내부 저항이 무한대인 전압계는 회로에 병렬로 연결되어도 전류를 전혀 소모하지 않는 개방 회로와 같습니다. 따라서 A-B 간에 전압계가 연결되어도 회로의 전류 흐름에 영향을 주지 않으며, 전압계는 전원 전압을 그대로 측정하게 됩니다.
    ① [기본 공식] $V_{AB} = V_{source}$
    ② [숫자 대입] $V_{AB} = 15\text{V}$
    ③ [최종 결과] $V_{AB} = 15\text{V}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
