1과목: 전기자기학
1. 간격 d(m)인 두 평행판 전극 사이에 유전율 ε인 유전체를 넣고 전극 사이에 전압 e=Emsinωt(V)를 가했을 때 변위 전류 밀도(A/m2)는?
2. E = i + 2j + 3k (V/cm)로 표시되는 전계가 있다. 0.02 μC의 전하를 원점으로부터 r = 3i (m)로 움직이는는데 필요로 하는 일(J)은?
- 3 × 10-6
- 6 × 10-6
- 3 × 10-8
- 6 × 10-8
4. 전류 2π(A)가 흐르고 있는 무한직선 도체로부터 2m만큼 떨어진 자유공간 내 P점의 자속밀도의 세기(Wb/m2)는?
- μ0
-
CBT문제은행AI2026-04-21 22:16
무한직선 도체에 의한 자계 세기 $H$를 먼저 구한 후, 자속밀도 $B$의 정의를 이용해 계산합니다.
① [기본 공식]
$$ B = \mu_0 H = \mu_0 \frac{I}{2\pi r} $$
② [숫자 대입]
$$ B = \mu_0 \frac{2\pi}{2\pi \times 2} $$
③ [최종 결과]
$$ B = \frac{\mu_0}{2} $$
따라서 정답은
입니다.
5. 여러 가지 도체의 전하 분포에 있어서 각 도체의 전하를 n배할 경우, 중첩의 원리가 성립하기 위해서 그 전위는 어떻게 되는가?
이 된다.- n배가 된다.
- 2n배가 된다.
- n2배가 된다.
7. 전류가 흐르는 도선을 자계 내에 놓으면 이 도선에 힘이 작용한다. 평등자계의 진공 중에 놓여 있는 직선전류 도선이 받는 힘에 대한 설명으로 옳은 것은?
- 도선의 길이에 비례한다.
- 전류의 세기에 반비례한다.
- 자계의 세기에 반비례한다.
- 전류와 자계 사이의 각에 대한 정현(sine)에 반비례한다.
9. 인덕턴스의 단위에서 1H는?
- 1A의 전류에 대한 자속이 1Wb인 경우이다.
- 1A의 전류에 대한 유전율이 1F/m이다.
- 1A의 전류가 1초간에 변화하는 양이다.
- 1A의 전류에 대한 자계가 1AT/m인 경우이다.
10. 어떤 물체에 F1 = -3i + 4j – 5k와 F2 = 6i + 3j – 2k의 힘이 작용하고 있다. 이 물체에 F3을 가하였을 때 세 힘이 평형이 되기 위한 F3은?
- F3 = -3i – 7j + 7k
- F3 = 3i + 7j - 7k
- F3 = 3i – j - 7k
- F3 = 3i – j + 3k
11. 직류 500V 절연저항계로 절연저항을 측정하니 2MΩ이 되었다면 누설전류(μA)는?
- 25
- 250
- 1000
- 1250
12. 동심구에서 내부도체의 반지름이 a, 절연체의 반지름이 b, 외부도체의 반지름이 c이다. 내부도체에만 전하 Q를 주었을 때 내부도체의 전위는? (단, 절연체의 유전율은 ε0 이다.)
13. 인덕턴스가 20mH인 코일에 흐르는 전류가 0.2초 동안 6A가 변화되었다면 코일에 유기되는 기전력은 몇 V인가?
- 0.6
- 1
- 6
- 30
14. 전기기기의 철심(자심)재료로 규소강판을 사용하는 이유는?
- 동손을 줄이기 위해
- 와전류손을 줄이기 위해
- 히스테리시스손을 줄이기 위해
- 제작을 쉽게 하기 위하여
15. 평행한 두 도선간의 전자력은? (단, 두 도선간의 거리는 r(m)라 한다.)
- r에 반비례
- r에 비례
- r2에 비례
- r2에 반비례
16. M.K.S 단위로 나타낸 진공에 대한 유전율은?
- 8.855 × 10-12 N/m
- 8.855 × 10-10 N/m
- 8.855 × 10-12 F/m
- 8.855 × 10-10 F/m
18. 접지 구도체와 점전하 사이에 작용하는 힘은?
- 항상 반발력이다.
- 항상 흡인력이다.
- 조건적 반발력이다.
- 조건적 흡인력이다.
19. 무한장 직선 도체에 선전하밀도 λ(C/m)의 전하가 분포되어 있는 경우, 이 직선 도체를 축으로 하는 반지름 r(m)의 원통면상의 전계(V/m)는?
-
CBT문제은행AI
2026-04-25 04:45
가우스 법칙을 적용하면 무한장 직선 도체로부터 거리 $r$만큼 떨어진 지점의 전계는 선전하밀도 $\lambda$를 원통의 표면적($2\pi r l$)과 유전율의 곱으로 나눈 값과 같습니다.
$$\frac{\lambda}{2\pi \epsilon_{0} r}$$
따라서 정답은
입니다.
2과목: 전력공학
22. 3상 3선식 송전 선로에서 정격전압이 66kV이고, 1선당 리액턴스가 10Ω일 때, 100MVA 기준의 %리액턴스는 약 얼마인가?
- 17%
- 23%
- 52%
- 69%
23. 가공 왕복선 배치에서 지름이 d(m)이고 선간거리가 D(m)인 선로 한 가닥의 작용 인덕턴스는 몇 mH/km인가? (단, 선로의 투자율은 1이라 한다.)
-
CBT문제은행AI
2026-04-25 04:49
가공 왕복선 한 가닥의 작용 인덕턴스 공식은 반지름 $r$을 기준으로 합니다. 문제에서 주어진 지름 $d$를 반지름 $r = \frac{d}{2}$로 대입하여 계산합니다.
① [기본 공식] $L = 0.05 + 0.4605 \log_{10} \frac{D}{r}$
② [숫자 대입] $L = 0.05 + 0.4605 \log_{10} \frac{D}{\frac{d}{2}}$
③ [최종 결과] $L = 0.05 + 0.4605 \log_{10} \frac{2D}{d}$
따라서 정답은
입니다.
26. 송전단 전압 161kV, 수전단 전압 155kV, 상차각 40°, 리액턴스가 49.8Ω일 때 선로손실을 무시한다면 전송 전력은 약 몇 MW인가?
- 289
- 322
- 373
- 869
28. 뒤진 역률 80%, 10kVA의 부하를 가지는 주상변압기의 2차측에 2kVA의 전력용 콘덴서를 접속하면 주상변압기에 걸리는 부하는 약 몇 kVA가 되겠는가?
- 8
- 8.5
- 9
- 9.5
29. 양수발전의 주된 목적으로 옳은 것은?
- 연간 발전량을 늘이기 위하여
- 연간 평균 손실 전력을 줄이기 위하여
- 연간 발전비용을 줄이기 위하여
- 연간 수력발전량을 늘이기 위하여
30. 어떤 수력발전소의 수압관에서 분출되는 물의 속도와 직접적인 관련이 없는 것은?
- 수면에서의 연직거리
- 관의 경사
- 관의 길이
- 유량
32. 변류기 개방 시 2차측을 단락하는 이유는?
- 2차측 절연 보호
- 2차측 과전류 보호
- 측정오차 방지
- 1차측 과전류 방지
33. 66kV, 60Hz 3상 3선식 선로에서 중성점을 소호리액터 접지하여 완전 공진상태로 되었을 때 중성점에 흐르는 전류는 몇 A인가? (단, 소호리액터를 포함한 영상회로의 등가 저항은 200Ω, 중성점 잔류전압을 4400V라고 한다.)
- 11
- 22
- 33
- 44
34. 배전선로의 역률개선에 따른 효과로 적합하지 않은 것은?
- 전원측 설비의 이용률 향상
- 선로절연에 요하는 비용 절감
- 전압강하 감소
- 선로의 전력손실 경감
35. 다음 중 전력선 반송 보호계전방식의 장점이 아닌 것은?
- 저주파 반송전류를 중첩시켜 사용하므로 계통의 신뢰도가 높아진다.
- 고장 구간의 선택이 확실하다.
- 동작이 예민하다.
- 고장점이나 계통의 여하에 불구하고 선택차단개소를 동시에 고속도 차단할 수 있다.
36. 송, 수전단 전압을 ES, ER 이라하고 4단자 정수를 A, B, C, D 라 할 때 전력 원선도의 반지름은?
-
CBT문제은행AI
2026-04-21 22:16
전력 원선도에서 반지름 $r$은 송전단 전압 $E_S$와 수전단 전압 $E_R$의 곱을 4단자 정수 $B$로 나눈 값으로 정의됩니다.
① [기본 공식]
$$ r = \frac{E_S E_R}{B} $$
따라서 정답은
입니다.
38. 송전계통의 중성점을 접지하는 목적으로 틀린 것은?
- 지락 고장 시 전선로의 대지 전위 상승을 억제하고 전선로와 기기의 절연을 경감시킨다.
- 소호리액터 접지방식에서는 1선 지락 시 지락점 아크를 빨리 소멸시킨다.
- 차단기의 차단용량을 증대시킨다.
- 지락고장에 대한 계전기의 동작을 확실하게 한다.
39. 정격용량 150kVA인 단상 변압기 두 대로 V 결선을 했을 경우 최대 출력은 약 몇 kVA인가?
- 170
- 173
- 260
- 280
40. 동일한 부하전력에 대하여 전압을 2배로 승압하면 전압강하, 전압강하율, 전력손실률은 각각 얼마나 감소하는지를 순서대로 나열한 것은?
-
CBT문제은행AI
2026-04-25 04:44
동일 부하전력에서 전압 $V$를 $n$배 승압할 때, 전압강하는 $V$에 반비례하고, 전압강하율과 전력손실률은 $V^{2}$에 반비례합니다. 따라서 전압을 2배 승압하면 전압강하는 $\frac{1}{2}$배, 전압강하율과 전력손실률은 $\frac{1}{4}$배로 감소합니다.
$$\text{전압강하} \propto \frac{1}{V}, \text{ 전압강하율} \propto \frac{1}{V^{2}}, \text{ 전력손실률} \propto \frac{1}{V^{2}}$$
$$\frac{1}{2}, \frac{1}{4}, \frac{1}{4}$$
3과목: 전기기기
41. 3300/200V, 50kVA인 단상 변압기의 %저항, %리액턴스를 각각 2.4%, 1.6%라 하면 이때의 임피던스 전압은 약 몇 V 인가?
- 95
- 100
- 105
- 110
42. 단상 직권정류자전동기에 관한 설명 중 틀린 것은? (단, A:전기자, C:보상권선, F:계자권선이라 한다.)
- 직권형은 A와 F가 직렬로 되어 있다.
- 보상 직권형은 A, C 및 F가 직렬로 되어있다.
- 단상 직권정류자전동기에서는 보극권선을 사용하지 않는다.
- 유도 보상 직권형은 A와 F가 직렬로 되어 있고 C는 A에서 분리한 후 단락되어 있다.
43. 동일 정격의 3상 동기발전기 2대를 무부하로 병렬 운전하고 있을 때, 두 발전기의 기전력 사이에 30°의 위상차가 있으면 한 발전기에서 다른 발전기에 공급되는 유효전력은 몇 kW인가? (단, 각 발전기의(1상의) 기전력은 1000V, 동기 리액턴스는 4Ω이고, 전기자 저항은 무시한다.)
- 62.5
- 62.5 × √3
- 125.5
- 125.5 × √3
45. 권선형 유도전동기의 속도-토크 곡선에서 비례추이는 그 곡선이 무엇에 비례하여 이동하는가?
- 슬립
- 회전수
- 공급전압
- 2차 저항
46. 동기발전기에 회전계자형을 사용하는 이유로 틀린 것은?
- 기전력의 파형을 개선한다.
- 계자가 회전자이지만 저전압 소용량의 직류이므로 구조가 간단하다.
- 전기자가 고정자이므로 고전압 대전류용에 좋고 절연이 쉽다.
- 전기자보다 계자극을 회전자로 하는 것이 기계적으로 튼튼하다.
47. 동기전동기의 전기자반작용에서 전기자전류가 앞서는 경우 어떤 작용이 일어나는가?
- 증자작용
- 감자작용
- 횡축반작용
- 교차자화작용
49. PN 접합 구조로 되어 있고 제어는 불가능하나 교류를 직류로 변환하는 반도체 정류 소자는?
- IGBT
- 다이오드
- MOSFET
- 사이리스터
50. 유도전동기의 회전자에 슬립 주파수의 전압을 공급하여 속도를 제어하는 방법은?
- 2차 저항법
- 2차 여자법
- 직류 여자법
- 주파수 변환법
51. 단상 전파정류회로를 구성한 것으로 옳은 것은?
-
CBT문제은행AI
2026-04-28 08:01
단상 전파정류회로는 교류의 양(+)의 반주기와 음(-)의 반주기 모두를 한 방향의 직류로 변환하는 회로입니다.
회로의 경우, 다이오드 4개를 브리지 형태로 구성하여 입력 전압의 위상에 관계없이 부하에 항상 일정한 방향으로 전류가 흐르게 하므로 전파정류를 수행합니다.
52. 60Hz, 12극, 회전자 외경 2m의 동기발전기에 있어서 자극면의 주변속도(m/s)는 약 얼마인가?
- 34
- 43
- 59
- 63
53. 이상적인 변압기에서 2차를 개방한 벡터도 중서로 반대 위상인 것은?
- 자속, 여자 전류
- 입력 전압, 1차 유도기전력
- 여자 전류, 2차 유도기전력
- 1차 유도기전력, 2차 유도기전력
54. 정격전압 6000V, 용량 5000kVA 의 Y결선 3상 동기발전기가 있다. 여자전류 200A에서의 무부하 단자전압 6000V, 단락전류 600A일 때, 발전기의 단락비는 약 얼마인가?
- 0.25
- 1
- 1.25
- 1.5
55. 정격전압 200V, 전기자 전류 100A일 때 1000rpm으로 회전하는 직류 분권전동기가 있다. 이 전동기의 무부하 속도는 약 몇 rpm인가? (단, 전기자 저항은 0.15Ω, 전기자 반작용은 무시한다.)
- 981
- 1081
- 1100
- 1180
57. 3상 분권정류자전동기의 설명으로 틀린 것은?
- 변압기를 사용하여 전원전압을 낮춘다.
- 정류자권선은 저전압 대전류에 적합하다.
- 부하가 가해지면 슬립의 발생 소요 토크는 직류전동기와 같다.
- 특성이 가장 뛰어나고 널리 사용되고 있는 전동기는 시라게 전동기이다.
59. 유도전동기 원선도에서 원의 지름은? (단, E를 1차 전압, r는 1차로 환산한 저항, χ를 1차로 환산한 누설 리액턴스라 한다.)
- rE에 비례
- rχE에 비례
에 비례
에 비례
-
CBT문제은행AI
2026-04-25 04:44
유도전동기 원선도에서 원의 지름은 전압 $E$에 비례하고, 누설 리액턴스 $\chi$에 반비례하는 특성을 가집니다. 따라서 지름은
에 비례합니다.
60. 어떤 단상 변압기의 2차 무부하전압이 240V이고 정격 부하시의 2차 단자전압이 230V이다. 전압변동률은 약 몇 % 인가?
- 2.35
- 3.35
- 4.35
- 5.35
4과목: 회로이론
일 때, f(t)의 최종값 f(∞)는?62. 전압과 전류가 각각 v = 141.4sin(377t +
)(V), i = √8sin(377t +
)(A)인 회로의 소비(유효)전력은 약 몇 W인가?
- 100
- 173
- 200
- 344
63. 전달함수 출력(응답)식 C(s) = G(s)R(s)에서 입력함수 R(s)를 단위 임펄스 δ(t)로 인가할 때 이 계의 출력은?
- C(s) = G(s)δ(s)
- C(s) = G(s)
64. 단자 a와 b사이에 전압 30V를 가했을 때 전류 I가 3A 흘렀다고 한다. 저항 r(Ω)은 얼마인가?
- 5
- 10
- 15
- 20
-
CBT문제은행AI
2026-04-25 04:42
회로의 전체 저항을 구한 뒤, 저항 $r$의 병렬 및 직렬 합성 저항 식을 통해 $r$의 값을 도출합니다.
이미지
분석 시, 전체 저항 $R$은 $r$과 $2r$의 병렬 결합인 $\frac{2r}{3}$입니다.
① [기본 공식] $R = \frac{V}{I}, R = \frac{2r}{3}$
② [숫자 대입] $10 = \frac{2r}{3}$
③ [최종 결과] $r = 15$
65. Y결선된 대칭 3상 회로에서 전원 한 상의 전압이 Va = 220√2 sinωt(V)일 때 선간전압의 실효값 크기는 약 몇 V인가?
- 220
- 310
- 380
- 540
67. 코일의 권수 N=1000회이고, 코일의 저항 R=10Ω이다. 전류 I=10A를 흘릴 때 코일의 권수 1회에 대한 자속이 ø=3×10-2Wb이라면 이 회로의 시정수(s)는?
- 0.3
- 0.4
- 3.0
- 4.0
68. 평형 3상 Y결선 회로의 선간전압이 Vl, 상전압이 Vp, 선전류가 Il, 상전류가 Ip 일 때 다음의 수식 중 틀린 것은? (단, P는 3상 부하전력을 의미한다.)
-
CBT문제은행AI
2026-04-25 04:43
평형 3상 Y결선에서 3상 부하전력 $P$를 구하는 공식은 상전압 $V_p$와 상전류 $I_p$를 사용할 때 $P = 3V_p I_p \cos\theta$입니다.
따라서
식은 상전압과 상전류를 사용하면서 앞에 $\sqrt{3}$을 곱했으므로 잘못된 수식입니다.

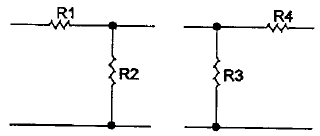

69. 다음 두 회로의 4단자 정수 A, B, C, D가 동일한 조건은?
- R1 = R2, R3 = R4
- R1 = R3, R2 = R4
- R1 = R4, R2 = R3 = 0
- R2 = R3, R1 = R4 = 0
70. 정현파 교류
를 복소수의 극좌표 형식인 페이저(phasor)로 나타내면?
-
CBT문제은행AI
2026-04-25 04:43
정현파 교류 식 $i = 10\sqrt{2}\sin(\omega t + \frac{\pi}{3})$를 페이저로 변환할 때는 최댓값 $10\sqrt{2}$를 $\sqrt{2}$로 나눈 실효값과 위상각을 추출합니다.
실효값: $10\sqrt{2} \div \sqrt{2} = 10$
위상각: $\frac{\pi}{3}$
따라서 페이저 형식은
가 됩니다.
71. 평형 3상 저항 부하가 3상 4선식 회로에 접속되어 있을 때 단상 전력계를 그림과 같이 접속하였더니 그 지시 값이 W(W) 이었다. 이 부하의 3상 전력(W)은?
- √2 W
- 2 W
- √3 W
- 3 W
72. 3상 불평형 전압에서 불평형률은?
-
CBT문제은행AI
2026-04-25 04:43
3상 불평형 전압의 불평형률은 정상분 전압에 대한 역상분 전압의 비율로 정의합니다.
$$\text{불평형률} = \frac{\text{역상전압}}{\text{정상전압}} \times 100\%$$
따라서 정답은
입니다.
73. 저항 1Ω과 인덕턴스 1H를 직렬로 연결한 후 60Hz, 100V의 전압을 인가할 때 흐르는 전류의 위상은 전압의 위상보다 어떻게 되는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 뒤지지만 90° 이하이다.
- 90° 늦다.
- 앞서지만 90° 이하이다.
- 90° 빠르다.
75. 그림과 같은 RC 직렬회로에 t=0에서 스위치 S를 닫아 직류 전압 100V를 회로의 양단에 인가하면 시간 t에서의 충전전하는? (단, R=10Ω, C=0.1F 이다.)
- 10(1-e-t)
- -10(1-et)
- 10e-t
- -10et
76. 전압이 v = 10sin10t + 20sin20t(V) 이고 전류가 i = 20sin10t + 10sin20t(A)이면, 소비(유효)전력(W)은?
- 400
- 283
- 200
- 141

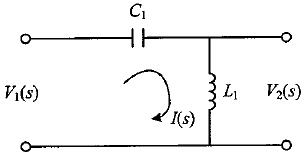

78. V1(s)을 입력, V2(s)를 출력이라 할 때, 다음 회로의 전달함수는? (단, C1 = 1F, L1 = 1H)
-
CBT문제은행AI
2026-04-21 22:16
전달함수는 출력 전압 $V_2(s)$를 입력 전압 $V_1(s)$로 나눈 값입니다. 회로에서 $V_2(s)$는 $V_1(s)$가 $C_1$과 $L_1$의 병렬 조합에 의해 분배된 전압입니다.
① [기본 공식]
$$ G(s) = \frac{V_2(s)}{V_1(s)} = \frac{Z_{L1}}{Z_{C1} + Z_{L1}} $$
② [숫자 대입]
$$ G(s) = \frac{sL_1}{\frac{1}{sC_1} + sL_1} = \frac{s(1)}{\frac{1}{s(1)} + s(1)} = \frac{s}{\frac{1 + s^2}{s}} $$
③ [최종 결과]
$$ G(s) = \frac{s^2}{s^2 + 1} $$
따라서 정답은
입니다.
80.
의 라플라스 변환은? (단, x(0)=0, X(s)=ℒ[x(t)].)
-
CBT문제은행AI
2026-04-21 22:16
주어진 미분방정식 $\frac{dx(t)}{dt} + 3x(t) = 5$를 라플라스 변환하여 $X(s)$에 대해 정리합니다.
① [기본 공식]
$$sX(s) - x(0) + 3X(s) = \frac{5}{s}$$
② [숫자 대입]
$$ (s + 3)X(s) = \frac{5}{s} $$
③ [최종 결과]
$$ X(s) = \frac{5}{s(s + 3)} $$
따라서 정답은
입니다.
5과목: 전기설비기술기준 및 판단 기준
81. 전기철도에서 직류 귀선의 비절연 부분에 대한 전식 방지를 위한 귀선의 극성은 어떻게 해야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
- 감극성으로 한다.
- 가극성으로 한다.
- 정극성으로 한다.
- 부극성으로 한다.
82. 내부에 고장이 생긴 경우에 자동적으로 전로로부터 차단하는 장치가 반드시 필요한 것은?
- 뱅크용량 1000kVA인 변압기
- 뱅크용량 10000kVA인 조상기
- 뱅크용량 300kVA인 분로리액터
- 뱅크용량 1000kVA인 전력용 커패시터
83. 제2종 접지공사에 사용하는 접지선을 사람이 접촉할 우려가 있는 곳에 철주 기타의 금속체를 따라서 시설하는 경우에는 접지극을 그 금속체로부터 지중에서 몇 m 이상 이격시켜야 하는가? (단, 접지극을 철주의 밑면으로부터 30cm 이상의 깊이에 매설하는 경우는 제외한다.)
- 1
- 2
- 3
- 4
84. 사용전압 154kV의 가공전선을 시가지에 시설하는 경우 전선의 지표상의 높이는 최소 몇 m 이상이어야 하는가? (단, 발전소・변전소 또는 이에 준하는 곳의 구내와 구외를 연결하는 1경간 가공전선은 제외한다.)
- 7.44
- 9.44
- 11.44
- 13.44
85. 과전류차단기를 설치하지 않아야 할 곳은?
- 수용가의 인입선 부분
- 고압 배전선로의 인출장소
- 직접 접지계통에 설치한 변압기의 접지선
- 역률조정용 고압 병렬콘덴서 뱅트의 분기선
86. 가공전선로의 지지물에 시설하는 지선의 안전율과 허용 인장하중의 최저값은?
- 안전율은 2.0 이상, 허용 인장하중 최저값은 4kN
- 안전율은 2.5 이상, 허용 인장하중 최저값은 4kN
- 안전율은 2.0 이상, 허용 인장하중 최저값은 4.4kN
- 안전율은 2.5 이상, 허용 인장하중 최저값은 4.31kN
87. 건조한 장소로서 전개된 장소에 한하여 고압 옥내배선을 할 수 있는 것은?
- 금속관공사
- 애자사용공사
- 합성수지관공사
- 가요전선관공사
88. 전용 개폐기 또는 과전류차단기에서 화약류 저장소의 인입구까지의 배선은 어떻게 시설하는가?
- 애자사용공사에 의하여 시설한다.
- 케이블을 사용하여 지중으로 시설한다.
- 케이블을 사용하여 가공으로 시설한다.
- 합성수지관공사에 의하여 가공으로 시설한다.
89. 백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압을 몇 V 이하이어야 하는가?
- 150
- 300
- 400
- 600
90. 특고압 가공전선로의 지지물에 시설하는 가공통신 인입선은 조영물의 붙임점에서 지표상의 높이를 몇 m 이상으로 하여야 하는가? (단, 교통에 지장이 없고 또한 위험의 우려가 없을 때에 한한다.)
- 2.5
- 3
- 3.5
- 4
91. 특고압 가공전선로에 사용하는 가공지선에는 지름 몇 mm 이상의 나경동선을 사용하여야 하는가?
- 2.6
- 3.5
- 4
- 5
93. 피뢰기를 반드시 시설하지 않아도 되는 곳은?
- 발전소・변전소의 가공전선의 인출구
- 가공전선로와 지중전선로가 접속되는 곳
- 고압 가공전선로로부터 수전하는 차단기 2차측
- 특고압 가공전선로로부터 공급을 받는 수용장소의 인입구
94. 지중전선이 지중약전류 전선 등과 접근하거나 교차하는 경우에 상호 간의 이격거리가 저압 또는 고압의 지중전선이 몇 cm 이하일 때, 지중전선과 지중약전류 전선 사이에 견고한 내화성의 격벽(隔璧)을 설치하여야 하는가?
- 10
- 20
- 30
- 60
95. 발전기의 보호장치에 있어서 과전류, 압유장치의 유압저하 및 베어링의 온도가 현저히 상승한 경우 자동적으로 이를 전로로부터 차단하는 장치를 시설하여야 한다. 해당되지 않는 것은?
- 발전기에 과전류가 생긴 경우
- 용량 10000kVA 이상인 발전기의 내부에 고장이 생긴 경우
- 원자력발전소에 시설하는 비상용 예비발전기에 있어서 비상용 노심냉각장치가 작동한 경우
- 용량 100kVA 이상의 발전기를 구동하는 풍차의 압유장치의 유압, 압축공기장치의 공기압이 현저히 저하한 경우
96. 전기욕기용 전원장치로부터 욕조안의 전극까지의 전선 상호간 및 전선과 대지 사이에 절연저항 값은 몇 MΩ 이상이어야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 0.1
- 0.2
- 0.3
- 0.4
97. 지중 전선로를 직접 매설식에 의하여 시설하는 경우에 차량 및 기타 중량물의 압력을 받을 우려가 있는 장소의 매설 깊이는 몇 m 이상인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
- 1.0
- 1.2
- 1.5
- 1.8
98. 지중 또는 수중에 시설되어 있는 금속체의 부식을 방지하기 위한 전기부식방지 회로의 사용전압은 직류 몇 V 이하이어야 하는가? (단, 전기부식방지 회로 전기부식방지용 전원 장치로부터 양극 및 피방식체까지의 전로를 말한다.)
- 30
- 60
- 90
- 120
99. 특고압 전선로에 사용되는 애자장치에 대한 갑종 풍압하중은 그 구성재의 수직 투영면적 1m2에 대한 풍압하중을 몇 Pa를 기초로 하여 계산한 것인가?
- 588
- 666
- 946
- 1039
100. 교류 전차선로의 진로에 시설하는 흡상변압기(吸上變壓器)・직렬커패시터나 이에 부속된 기구 또는 전선이나 교류식 전기철도용 신호 회로에 전기를 공급하기 위한 특고압용의 변압기를 옥외에 시설하는 경우 지표상 몇 m 이상에 시설해야 하는가? (단, 시가지 이외의 지역으로 울타리를 시설하지 않는 경우이다.)(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
- 5
- 6
- 7
- 8
① [기본 공식] $I = \epsilon \frac{dV}{dt} \frac{1}{d}$
② [숫자 대입] $I = \epsilon \frac{d(E_m \sin \omega t)}{dt} \frac{1}{d}$
③ [최종 결과] $I = \frac{\epsilon \omega E_m \cos \omega t}{d}$
