전기산업기사 필기 기출문제복원 (2008-07-27)

전기산업기사 2008-07-27 필기 기출문제 해설

이 페이지는 전기산업기사 2008-07-27 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전기산업기사
(2008-07-27 기출문제)

목록

1과목: 전기자기학

1. 자기 회로의 자기 저항에 대한 설명으로 옳지 않은 것은?

  1. 자기 회로의 단면적에 반비례한다.
  2. 자기회로의 길이에 반비례한다.
  3. 자성체의 비 투자율에 반비례한다.
  4. 단위는 [AT/Wb]이다.
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 자기 회로와 전기회로의 대응관계로 옳지 않은 것은?

  1. 자속 - 전속
  2. 자계 - 전계
  3. 투자율 - 도전율
  4. 기자력 - 기전력
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 한 폐곡선에 대한 H(자계의 세기)의 선적분이 이 폐곡선으로 둘러싸이는 전류와 같음을 정의한 법칙은?

  1. 가우스 법칙
  2. 쿨롱의 법칙
  3. 비오-사바르 법칙
  4. 앙페르의 주회적분 법칙
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 비유전율이 9이고 비투자율이 1인 매질내의 고유 임피던스는 약 몇 [Ω]인가?

  1. 42
  2. 84
  3. 126
  4. 377
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 인덕턴스가 20[mH]인 코일에 흐르는 전류가 0.2[sec] 동안에 6[A]가 변했다면 코일에 유기되는 기전력은 몇 [V]인가?

  1. 0.6
  2. 1
  3. 6
  4. 30
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 전기력선의 성질에 관한 설명으로 옳지 않은 것은?

  1. 전기력선의 방향은 그 점의 전계의 방향과 같다.
  2. 전기력선은 전위가 높은 점에서 낮은 점으로 향한다.
  3. 전하가 없는 곳에서도 전기력선의 발생, 소멸이 있다.
  4. 전계가 0이 아닌 곳에서 2개의 전기력선은 교차하는 일이 없다.
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 길이 10[cm], 반지름 1[cm], 원형 단면을 갖는 공심 솔레노이드의 자기 인덕턴스를 1[mH]로 하기 위해서는 솔레노이드의 권수를 약 몇회로 해야 하는가? (단, μs=1이다.)

  1. 252
  2. 504
  3. 756
  4. 1006
(정답률: 48%)
  • 솔레노이드의 자기 인덕턴스 공식을 이용하여 권수 $N$을 구하는 문제입니다.
    ① [기본 공식] $N = \sqrt{\frac{L \times l}{\mu_{0} \times \pi \times a^{2}}}$
    ② [숫자 대입] $N = \sqrt{\frac{10^{-3} \times 0.1}{4\pi \times 10^{-7} \times \pi \times 0.01^{2}}}$
    ③ [최종 결과] $N = 503.3$
    따라서 약 504회입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 자속밀도 0.6[Wb/m2]의 자계중에 20[cm]의 도체를 자계와 직각으로 50[m/sec]로 움직일 때, 도체에 유기되는 기전력은 몇 [V]인가?

  1. 0
  2. 6
  3. 60
  4. 600
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 극판 면적 10[cm2], 간격 1[mm]의 평행판 콘덴서에 비유전율이 3인 유전체를 채웠을 때 전압 100[V]를 가하면, 축적되는 에너지는 약 몇 [J]인가?

  1. 1.32× 10-7
  2. 1.32× 10-9
  3. 2.54× 10-7
  4. 2.54× 10-9
(정답률: 69%)
  • 평행판 콘덴서의 정전용량을 먼저 구한 뒤, 축적되는 에너지 공식을 이용하여 계산합니다.
    ① [기본 공식]
    $$C = \frac{\epsilon_{0} \epsilon_{s} S}{d}$$
    $$W = \frac{1}{2} C V^{2}$$
    ② [숫자 대입]
    $$C = \frac{8.855 \times 10^{-12} \times 3 \times 10 \times 10^{-4}}{1 \times 10^{-3}} = 2.66 \times 10^{-11}$$
    $$W = \frac{1}{2} \times 2.66 \times 10^{-11} \times 100^{2}$$
    ③ [최종 결과]
    $$W = 1.33 \times 10^{-7}$$
    따라서 축적되는 에너지는 약 $1.32 \times 10^{-7}$ J 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 반지름 r =1 인 도체구의 표면 전하 밀도가 [C/m2]이 되도록 하는 도체구의 전위는 몇 [V]인가?

  1. 10
  2. 20
  3. 40
  4. 80
(정답률: 59%)
  • 도체구의 전위는 총전하량과 반지름에 비례하며, 총전하량은 표면 전하 밀도와 표면적의 곱으로 구할 수 있습니다.
    ① [기본 공식] $V = \frac{\sigma \cdot 4\pi r^2}{4\pi \epsilon_0 r} = \frac{\sigma r}{\epsilon_0}$
    ② [숫자 대입] $V = \frac{\frac{10^{-8}}{9\pi} \cdot 1}{8.854 \times 10^{-12}} \approx 9 \times 10^9 \cdot 4\pi \cdot 1 \cdot \frac{10^{-8}}{9\pi}$
    ③ [최종 결과] $V = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 10[A]의 전류가 5분간 도선에 흘렀을 때 도선 단면을 지나는 전기량은 몇 [C]인가?

  1. 50
  2. 300
  3. 500
  4. 3000
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 주파수가 1[MHz]인 전자파의 파장은 공기중에서 몇 [m]인가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 진공 중에서 대전도체의 표면 전하밀도가 σ[C/m2]이라면 표면의 전계는?

(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 권수가 200회이고, 자기 인덕턴스가 20[mH]인 코일에 2[A]의 전류를 흘릴 때, 자속은 몇 [Wb]인가? (단, 누설 자속은 없는 것으로 한다.)

  1. 2×10-2
  2. 4×10-2
  3. 2×10-4
  4. 4×10-4
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 변위 전류의 개념 도입은 다음 중 누구의 기여에 의한 것인가?

  1. 페러데이
  2. 렌쯔
  3. 맥스웰
  4. 로렌츠
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 전위 분포가 V=6x + 3[V]로 주어졌을 때 점 (10,0)[m]에서의 전계의 크기 및 방향은 어떻게 되는가?

  1. 6αx
  2. -6αx
  3. 3αx
  4. -3αx
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같이 진공 중에 전하량 Q[C]인 점전하 Q를 둘러싸는 경로 C1과 둘러싸지 않은 폐곡선 C2가 있다. 지금 +1[C]의 전하를 화살표 방향으로 경로 C1을 따라 일주시킬 때 요하는 일을 W1, 경로 C2를 일주시키는데 요하는 일을 W2라 할 때, 옳은 것은?

  1. W1＜W2
  2. W1＞W2
  3. W1≠0, W2=0
  4. W1=W2=0
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 강자성체가 아닌 것은?

  1. 니켈
  2. 철
  3. 코발트
  4. 백금
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 유전율이 각각 ε1=1, ε2=√3 인 두 유전체가 그림과 같이 접해있는 경우, 경계면에서 전기력선의 입사각 θ1=45°이었다. 굴절각 θ2는 몇 도인가?

  1. 20
  2. 30
  3. 45
  4. 60
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 일반적으로 도체를 관통하는 자속이 변화하든가 또는 자속과 도체가 상대적으로 운동하여 도체 내의 자속이 시간적으로 변화를 일으키면, 이 변화를 막기 위하여 도체 내에 국부적으로 형성되는 임의의 폐회로를 따라 전류가 유기되는데 이 전류를 무엇이라 하는가?

  1. 변위전류
  2. 도전전류
  3. 대칭전류
  4. 와전류
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 송전선로에서 코로나 임계전압이 높아지는 경우는 다음중 어느 것인가?

  1. 기압이 낮은 경우
  2. 전선의 직경이 큰 경우
  3. 상대 공기밀도가 작을 경우
  4. 온도가 높아지는 경우
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 저압 뱅킹 배전 방식에서 캐스캐이딩 현상이란?

  1. 전압 동요가 적은 현상
  2. 변압기의 부하 배분이 불균일한 현상
  3. 저압선이나 변압기에 고장이 생기면 자동적으로 고장이 제거되는 현상
  4. 저압선의 고장에 의하여 건전한 변압기의 일부 또는 전부가 차단되는 현상
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 화력발전소에서 석탄 1[kg]으로 발생할 수 있는 전력량은 약 몇 [kWh]인가? (단, 석탄의 발렬량은 5000[kcal/kg], 발전소의 효율은 40%라고 한다.)

  1. 2.0
  2. 2.3
  3. 4.7
  4. 5.8
(정답률: 52%)
  • 석탄의 발열량과 발전소 효율을 이용하여 생산 가능한 전력량을 계산하는 문제입니다. $1\text{kWh}$는 $860\text{kcal}$와 같다는 환산 기준을 적용합니다.
    ① [기본 공식] $W = \frac{m \times H \times \eta}{860}$
    ② [숫자 대입] $W = \frac{1 \times 5000 \times 0.4}{860}$
    ③ [최종 결과] $W = 2.33$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 피뢰기의 제한 전압이란?

  1. 피뢰기 동작 중 단자 전압의 파고치
  2. 피뢰기의 정격전압
  3. 속류의 차단이 되는 최고의 교류전압
  4. 상용 주파수의 방전개시전압
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 배전 선로에 사용되는 개폐기의 종류와 그 특성의 연결이 바르지 못한 것은?

  1. 컷아웃 스위치 - 주된 용도로는 주상변압기의 고장이 배전선로에 파급되는 것을 방지하고 변압기의 과부하 소손을 예방하고자 사용한다.
  2. 부하 개폐기 - 고장 전류와 같은 대 전류는 차단할 수 없지만 평상 운전시의 부하 전류는 개폐할 수 있다.
  3. 리클러저 - 선로에 고장이 발생 하였을 때, 고장 전류를 검출하여 지정된 시간 내에 고속 차단하고 자동 재폐로 동작을 수행하여 고장 구간을 분리하고나 재송전하는 장치이다.
  4. 섹셔널라이져 - 고장 발생 시 신속히 고장 전류를 차단하여 사고를 국부적으로 분리시키는 것으로 후비보호 장치와 직렬로 설치하여야 한다.
(정답률: 64%)
  • 섹셔널라이져는 고장 전류를 스스로 차단하는 능력이 없으며, 후비 보호 장치에 의해 전류가 차단된 후 무전압 상태에서 회로를 분리하는 장치입니다.

    오답 노트
    컷아웃 스위치: 변압기 보호 및 과부하 예방용으로 적절함
    부하 개폐기: 부하 전류 개폐 가능, 고장 전류 차단 불가로 적절함
    리클러저: 고속 차단 및 자동 재폐로 수행으로 적절함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전선 지지점간의 고저차가 없는 가공 전선로에서 경간이 100[m], 전선 1[m]의 무게 0.2[kg], 인장하중 550[kg], 안전율 2.2인 경우 이도는 몇 [m]인가?

  1. 0.8
  2. 0.85
  3. 0.9
  4. 1.0
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 전압이 정정치 이하로 되었을 때 동작하는 것으로서 단락 시 고장 검출용으로도 사용되는 계전기는?

  1. 재폐로 계전기
  2. 역상 계전기
  3. 부족전류 계전기
  4. 부족전압 계전기
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 수용율 80[%],부하율 60[%], 설비용량 320[kw]라면, 최대 수용전력은 몇 [kw]인가?

  1. 192
  2. 233
  3. 247
  4. 256
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 송전단 전압 154[kv], 수전단 전압 134[kv], 상차각 60도, 리액턴스 39.8[Ω]일 때, 선로손실을 무시하면, 전송 전력은 약 몇 [MW]인가?

  1. 322
  2. 449
  3. 559
  4. 689
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 송전계통에서 지락보호계전기의 동작이 가장 확실한 접지방식은?

  1. 비접지
  2. 고저항 접지
  3. 직접 접지
  4. 소호 리액터 접지
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 어떤 발전소의 유효 낙차가 100[m]이고, 최대 사용 수량이 10[m3/sec]경우 이 발전소의 이론적인 출력은 몇 [kw]인가?

  1. 4800
  2. 9800
  3. 10000
  4. 17800
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 복도체를 사용한 송전선로를 단도체를 사용한 선로와 비교할 때 알맞은 것은? (단, 복도체의 총 단면적과 단도체의 단면적이 같은 경우이다.)

  1. 작용 인덕턴스와 작용 정전용량이 모두 감소한다.
  2. 작용 인덕턴스와 작용 정전용량이 모두 증가한다.
  3. 작용 인덕턴스는 감소하고, 작용 정전용량은 증가한다.
  4. 작용 인덕턴스는 증가하고, 작용 정전용량은 감소한다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 동일 전력을 동일 선간전압, 동일 역률로 동일 거리에 보낼 때, 사용하는 전선의 총중량이 같으면, 단상 2선식과 3상 3선식의 전력 손실비(3상 3선식/단상 2선식)는?

  1. 1/3
  2. 1/2
  3. 3/4
  4. 1
(정답률: 59%)
  • 동일 전력, 전압, 역률, 전선 총중량 조건에서 전력 손실은 1선당 공급 전력의 제곱에 반비례합니다. 단상 2선식 대비 3상 3선식의 전력 손실비는 다음과 같습니다.
    $$Ratio = \frac{P_{3\phi}}{P_{1\phi}} = \frac{(1/2)^{2}}{(\sqrt{3}/3)^{2}} = \frac{1/4}{3/9} = \frac{1}{4} \times \frac{3}{1} = \frac{3}{4}$$
    $$Ratio = 0.75$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 3000[KW],역률 80[%](뒤짐)의 부하에 전력을 공급하고 있는 변전소에 전력용 콘덴서를 설치하여 변전소에서의 역률을 90[%]로 향상시키는데 필요한 전력용 콘덴서의 용량은 몇 [KVA]인가?

  1. 600
  2. 700
  3. 800
  4. 900
(정답률: 62%)
  • 역률 개선을 위해 필요한 콘덴서 용량은 부하 전력에 기존 역률의 $\tan \theta$ 값과 개선 후 역률의 $\tan \theta$ 값의 차이를 곱하여 계산합니다.
    $$Q_{c} = P ( \frac{\sqrt{1 - \cos^{2} \theta_{1}}}{\cos \theta_{1}} - \frac{\sqrt{1 - \cos^{2} \theta_{2}}}{\cos \theta_{2}} )$$
    $$Q_{c} = 3000 ( \frac{\sqrt{1 - 0.8^{2}}}{0.8} - \frac{\sqrt{1 - 0.9^{2}}}{0.9} )$$
    $$Q_{c} = 797.03$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 3상 3선식 3각형 배치의 송전선로에 있어서 각 선의 대지 정전 용량이 0.5038[μF]이고, 선간 정전 용량이 0.1237 [μF]일 때, 1선의 작용 정전 용량은 몇 [μF]인가?

  1. 0.6275
  2. 0.8749
  3. 0.9164
  4. 0.9755
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 원자력 발전소에 이용되는 감속재에 대한 설명으로 옳지 않은 것은?

  1. 중성자 흡수 면적이 클 것
  2. 감속비가 클 것
  3. 감속능이 클 것
  4. 경수, 중수, 흑연등이 사용됨
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 3상 3선식에서 수직 배치인 선로에서 오프셋을 주는 주된 이유는?

  1. 단락 방지
  2. 전선 진동 억제
  3. 전선 풍압 감소
  4. 철탑 중량 감소
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 송전 계통의 절연 협조에 있어 절연 레벨을 가장 낮게 잡고 있는 것은?

  1. 피뢰기
  2. 단로기
  3. 변압기
  4. 차단기
(정답률: 59%)
  • 절연 협조는 기기 간의 절연 강도를 적절히 배치하여 사고를 방지하는 것입니다. 피뢰기는 이상 전압을 대지로 방전시켜 다른 기기를 보호하는 장치이므로, 계통 내에서 가장 낮은 절연 레벨을 가져야 가장 먼저 동작하여 보호 역할을 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 수전단 전압이 송전단 전압보다 높아지는 현상을 무엇이라 하는가?

  1. 옵티마 현상
  2. 자기여자 현상
  3. 페란티 현상
  4. 동기화 현상
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 송전 계통의 중성점을 직접접지하는 목적과 관계 없는 것은?

  1. 고장 전류의 크기의 억제
  2. 이상 전압의 발생의 방지
  3. 보호 계전기의 신속 정확한 동작
  4. 전선로 및 기기의 절연 레벨을 경감
(정답률: 55%)
  • 직접접지 방식은 중성점을 직접 접지하여 이상 전압을 억제하고 보호 계전기의 동작을 확실하게 하며, 절연 레벨을 낮춰 경제적인 설계를 가능하게 합니다. 하지만 지락 사고 시 고장 전류가 매우 크게 흐르므로 고장 전류의 크기를 억제하는 것과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 다음 중 변압기의 무부하손에 해당되지 않는 것은?

  1. 히스테리시스손
  2. 와류손
  3. 유전체손
  4. 표류부하손
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 주파수 60[hz], 슬립 3[%], 회전수 1164[rpm]인 유도전동기의 극수는?

  1. 4
  2. 6
  3. 8
  4. 10
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음중 인버터의 설명을 바르게 나타낸 것은?

  1. 직류-교류 변환
  2. 교류-교류 변환
  3. 직류-직류 변환
  4. 교류-직류 변환
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 변압기유로 쓰이는 절연유에 요구되는 특성이 아닌 것은 ?

  1. 점도가 클 것
  2. 인화점이 높을 것
  3. 응고점이 낮을 것
  4. 절연 내력이 클 것
(정답률: 70%)
  • 변압기 절연유는 냉각 작용과 절연 성능이 뛰어나야 합니다. 점도가 너무 크면 유동성이 떨어져 냉각 효율이 저하되므로, 점도는 낮을수록 좋습니다.

    오답 노트
    인화점이 높을 것: 화재 예방을 위해 필수적입니다.
    응고점이 낮을 것: 저온에서도 유동성을 유지해야 합니다.
    절연 내력이 클 것: 전기적 절연 성능을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 전기 기계에 있어서 히스테리시스 손을 감소시키기 위하여 어떻게 하는 것이 가장 좋은가?

  1. 성층 철심 사용
  2. 규소 강판 사용
  3. 보극 설치
  4. 보상 권선 설치
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 동기 발전기가 60[hz], 20극이며 회전자 외경이 3[m]인 경우 자극면의 주변속도는 약 몇 [m/s]인가?

  1. 44.4
  2. 56.5
  3. 68.5
  4. 70.5
(정답률: 61%)
  • 동기 발전기의 회전수와 자극면의 주변속도를 구하는 문제입니다.
    먼저 동기 속도 $N$을 구한 뒤, 원주 길이를 곱해 주변속도를 산출합니다.
    ① [기본 공식] $v = \frac{\pi D N}{60}$
    ② [숫자 대입] $v = \frac{\pi \times 3 \times \frac{120 \times 60}{20}}{60}$
    ③ [최종 결과] $v = 56.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 동기 발전기의 돌발 단락 전류를 주로 제한 하는 것은?

  1. 동기 리액턴스
  2. 누설 리액턴스
  3. 권선 저항
  4. 동기 임피던스
(정답률: 45%)
  • 동기 발전기에서 단락 직후 발생하는 돌발 전류는 매우 짧은 순간에 흐릅니다. 이때 전기자 반작용은 즉각적으로 나타나지 않으며, 권선 저항은 리액턴스에 비해 무시할 수 있을 만큼 작기 때문에, 초기 전류를 제한하는 주된 성분은 누설 리액턴스가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 직류 분권 발전기가 있다. 극당 자속 0.01[Wb], 도체수 400, 회전수 600[rpm]인 6극 직류기의 유기기전력은 몇 [V]인가? (단, 병렬 회로수는 2이다.)

  1. 100
  2. 120
  3. 140
  4. 160
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 직류 전동기 중 부하가 변하면 속도가 심하게 변하는 전동기는?

  1. 직류 분권 전동기
  2. 직류 직권 전동기
  3. 차동 복권 전동기
  4. 가동 복권 전동기
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 무부하 전동기는 역률이 낮지만 부하가 증가하면 역률이 커지는 이유는?

  1. 전류 증가
  2. 효율 증가
  3. 전압 감소
  4. 2차 저항 증가
(정답률: 37%)
  • 유도 전동기는 공극으로 인해 여자 전류가 필요하며, 무부하 시에는 이 성분이 지배적이라 역률이 매우 낮습니다. 하지만 부하가 증가하면 실제 일을 하는 유효분 전류가 함께 증가하므로, 전체 전류에서 유효분이 차지하는 비중이 커져 역률이 개선됩니다. 따라서 정답은 전류 증가입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 직류 전동기의 속도 제어 방법에서 광범위한 속도 제어가 가능하며, 운전 효율이 가장 좋은 방법은?

  1. 계자 제어
  2. 직렬 저항 제어
  3. 병렬 저항 제어
  4. 전압 제어
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 직류 분권 전동기 운전 중 계자 권선의 저항이 증가할 때 회전 속도는?

  1. 일정하다
  2. 감소한다
  3. 증가한다
  4. 관계없다
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 권선형 유도 전동기의 기동법은?

  1. 기동 보상기법
  2. 2차 저항에 의한 기동법
  3. 전전압 기동법
  4. Y-Δ기동법
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 정격 1차 전압이 6600[V], 2차 전압이 220[V], 주파수가 60[hz]인 단상 변압기가 있다. 이 변압기를 이용하여 정격 220[V], 10[A]인 부하에 전력을 공급할 때 변압기의 1차측 입력은 몇 [KW]인가? (단, 부하의 역률은 1)

  1. 2.2
  2. 3.3
  3. 4.3
  4. 6.5
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 정격전압 6000[V], 용량 5000[KVA]의 Y 결선 3상 동기 발전기가 있다. 여자전류 200[A]에서의 무부하 단자전압이 6000[V], 단락전류 600[A]일 때, 이 발전기의 단락비는 약 얼마인가?

  1. 0.25
  2. 1
  3. 1.25
  4. 1.5
(정답률: 51%)
  • 단락비는 무부하 시 정격전압을 발생시키는 여자전류와 단락 시 정격전류를 흘게 하는 여자전류의 비로 계산합니다.
    ① [기본 공식] $K_{s} = \frac{I_{f1}}{I_{f2}} = \frac{I_{s}}{I_{n}}$
    ② [숫자 대입] $K_{s} = \frac{600}{\frac{5000 \times 10^{3}}{\sqrt{3} \times 6000}}$
    ③ [최종 결과] $K_{s} = 1.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 어떤 정류기의 부하 양단 평균 전압이 2000[V]이고, 맥동률은 2[%]라고 한다. 이 경우 교류분은 몇 [V]가 포함 되어 있는가?

  1. 20
  2. 30
  3. 40
  4. 60
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다이오드를 사용한 정류회로에서 여러 개를 병렬로 연결하여 사용할 경우 얻는 효과는?

  1. 다이오드를 과전압으로부터 보호
  2. 다이오드를 과전류로부터 보호
  3. 부하 출력의 맥동률 감소
  4. 전력 공급의 증대
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 직류 분권 전동기가 있다. 단자 전압이 215[V], 전기자 전류가 50[A], 전기자 저항이 0.1[Ω]회전수가 1500[rpm]일 때 발생 회전력은 몇 [Nㆍm]인가?

  1. 66.8
  2. 72.7
  3. 81.6
  4. 91.2
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 병렬 운전 중의 A, B 두 동기 발전기 중 A발전기의 여자를 B보다 강하게 하면 A 발전기는?

  1. 부하 전류가 흐른다.
  2. 90도 지상 전류가 흐른다.
  3. 동기화 전류가 흐른다.
  4. 90도 진상 전류가 흐른다.
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 3상 유도 전동기의 2차 저항을 n배로 하면, n배로 되는 것은?

  1. 역률
  2. 전류
  3. 슬립
  4. 토크
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론

61. 전기 회로의 입력을 V1, 출력을 V2라고 할 때 전달 함수는? (단, s=jw이다.)

(정답률: 54%)
  • 전달 함수는 입력 전압 $V_1$에 대한 출력 전압 $V_2$의 비로, RC 회로의 전압 분배 법칙을 적용합니다. 커패시터의 임피던스는 $1/(j\omega C)$이며, 이를 통해 식을 정리합니다.
    ① [기본 공식] $H(j\omega) = \frac{R}{R + \frac{1}{j\omega C}}$
    ② [숫자 대입] $H(j\omega) = \frac{R}{\frac{j\omega RC + 1}{j\omega C}} = \frac{j\omega RC R}{j\omega RC + 1}$ (분자 분모를 $RC$로 나누어 정리)
    ③ [최종 결과] $H(j\omega) = \frac{j\omega}{j\omega + \frac{1}{RC}}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 단위 계단 함수 u(t)의 라플라스 변환은?

  1. 1
  2. 1/s
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 3상 불평형 전압에서 역상 전압이 25[V]이고, 정상 전압이 100[V], 영상 전압이 10[V]라고 할 때, 전압의 불평형률은 얼마인가?

  1. 0.25
  2. 0.4
  3. 4
  4. 10
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 주어진 시간함수 f(t)=3u(t)+2e-t일 때, 라플라스 변환한 함수 F(s)는?

(정답률: 63%)
  • 라플라스 변환의 선형성과 기본 변환 공식($$\mathcal{L}\{u(t)\}=\frac{1}{s}$$, $\mathcal{L}\{e^{at}\}=\frac{1}{s-a}$ )을 이용하여 계산합니다.
    ① [기본 공식] $F(s) = 3 \times \frac{1}{s} + 2 \times \frac{1}{s+1}$
    ② [숫자 대입] $F(s) = \frac{3(s+1) + 2s}{s(s+1)}$
    ③ [최종 결과] $F(s) = \frac{5s+3}{s(s+1)}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음의 파형률 값이 잘못된 것은?

  1. 정현파의 파형률은 1.414이다.
  2. 구형파의 파형률은 1이다.
  3. 전파 정류파의 파형률은 1.11이다.
  4. 반파 정류파의 파형률은 1.571이다.
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

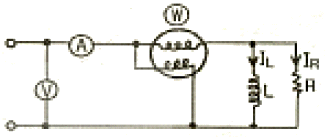

66. 그림과 같은 회로에서 각 계기들의 지시값은 다음과 같다. V는 240[V], A는 5[A], W는 720[W]이다. 이때 인덕턴스 L[H]는? (단, 전원 주파수는 60[hz]라 한다.)

  1. 1/π
(정답률: 58%)
  • 전력계와 전압계, 전류계의 지시값을 통해 리액턴스를 구하고 인덕턴스를 산출합니다.
    피상 전력 $P_{a} = 240 \times 5 = 1200\text{ VA}$, 유효 전력 $P = 720\text{ W}$이므로 무효 전력 $P_{r}$은 다음과 같습니다.
    ① [기본 공식] $P_{r} = \sqrt{P_{a}^{2} - P^{2}}$
    ② [숫자 대입] $P_{r} = \sqrt{1200^{2} - 720^{2}}$
    ③ [최종 결과] $P_{r} = 960\text{ Var}$
    유도성 리액턴스 $X_{L}$을 구하면
    ① [기본 공식] $X_{L} = \frac{V^{2}}{P_{r}}$
    ② [숫자 대입] $X_{L} = \frac{240^{2}}{960}$
    ③ [최종 결과] $X_{L} = 60\Omega$
    최종 인덕턴스 $L$은
    ① [기본 공식] $L = \frac{X_{L}}{2\pi f}$
    ② [숫자 대입] $L = \frac{60}{2\pi \times 60}$
    ③ [최종 결과] $L = \frac{1}{2\pi}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 그림과 같은 회로에서 15[Ω]에 흐르는 전류는 몇 [A]인가?

  1. 0.5
  2. 2
  3. 4
  4. 6
(정답률: 64%)
  • 중첩의 원리를 이용하여 $15\Omega$ 저항에 흐르는 전체 전류를 구합니다.
    전류원을 개방했을 때 전압원에 의한 전류:
    ① [기본 공식] $I = \frac{V}{R}$
    ② [숫자 대입] $I = \frac{50}{5 + 15}$
    ③ [최종 결과] $I = 2.5\text{ A}$
    전압원을 단락했을 때 전류원에 의한 전류:
    ① [기본 공식] $I' = \frac{R_{2}}{R_{1} + R_{2}} \times I_{source}$
    ② [숫자 대입] $I' = \frac{5}{5 + 15} \times 6$
    ③ [최종 결과] $I' = 1.5\text{ A}$
    전체 전류는 두 전류의 합인 $2.5 + 1.5 = 4\text{ A}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 3상 유도 전동기의 출력이 10[HP], 선간 전압 200[V], 효율 90[%], 역률 85[%]일 때, 이 전동기에 유입되는 선전류는 약 몇 [A]인가?

  1. 16
  2. 20
  3. 28
  4. 45
(정답률: 49%)
  • 3상 유도 전동기의 입력 전력을 구한 뒤, 3상 전력 공식을 이용하여 선전류를 산출합니다.
    ① [기본 공식] $P_{i} = \frac{P_{o}}{\eta}, I = \frac{P_{i}}{\sqrt{3} V \cos\theta}$
    ② [숫자 대입] $P_{i} = \frac{10 \times 746}{0.9}, I = \frac{8288.8}{\sqrt{3} \times 200 \times 0.85}$
    ③ [최종 결과] $I = 28.15$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. T형 4단자망 회로망에서 영상 임피던스가 Z01=50[Ω], Z02=2[Ω]이고, 전달 정수가 0일 때, 이 회로의 4단자 정수 D의 값은?

  1. 10
  2. 5
  3. 0.2
  4. 0.1
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 어떤 회로에 e=50sin(ωt+θ)[V]를 인가 했을 때, i=4sin(ωt+θ-30°)[A]의 전류가 흘렀다면, 유효 전력은 약 몇 [W]인가?

  1. 50
  2. 57.7
  3. 86.6
  4. 100
(정답률: 58%)
  • 교류 회로의 유효 전력은 전압과 전류의 실효값과 위상차의 코사인 값(역률)을 곱하여 구합니다.
    ① [기본 공식] $P = V_{rms} \times I_{rms} \times \cos\theta = \frac{V_m}{\sqrt{2}} \times \frac{I_m}{\sqrt{2}} \times \cos\theta$
    ② [숫자 대입] $P = \frac{50}{\sqrt{2}} \times \frac{4}{\sqrt{2}} \times \cos 30^\circ$
    ③ [최종 결과] $P = 86.6\text{W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 그림에서 a, b단자의 전압이 100[V], a, b에서 본 능동 회로망 N의 임피던스가 15[Ω]일 때, 단자 a,b에 10[Ω]의 저항을 접속하면 a, b사이에 흐르는 전류는 몇 [A]인가?

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 불평형 3상 전류 Ia=10+j2, Ib=-20-j24, Ic=-5+j10[A]일 때, 영상전류 I0의 값은 얼마인가?

  1. 15+j2
  2. -5-j4
  3. -15-j12
  4. 15-j2
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 그림과 같은 회로에 대한 서술에서 잘못된 것은?

  1. 이 회로의 시정수는 0.1초이다.
  2. 이 회로의 특성근은 -10이다.
  3. 이 회로의 특성근은 +15이다.
  4. 정상 전류값은 3.5[A]이다.
(정답률: 56%)
  • RL 직렬 회로의 시정수, 특성근, 정상 전류를 구하는 문제입니다.
    시정수 $\tau$는 인덕턴스를 저항으로 나눈 값이며, 특성근은 시정수의 역수에 마이너스를 붙인 값입니다.
    ① [기본 공식] $\tau = \frac{L}{R}, \quad s = -\frac{R}{L}, \quad I = \frac{E}{R}$
    ② [숫자 대입] $\tau = \frac{2}{20}, \quad s = -\frac{20}{2}, \quad I = \frac{70}{20}$
    ③ [최종 결과] $\tau = 0.1\text{초}, \quad s = -10, \quad I = 3.5\text{A}$
    따라서 특성근이 $+15$라는 설명은 잘못되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 키르히호프의 전압 법칙의 적용에 대한 서술 중 잘못된것은?

  1. 이 법칙은 집중 정수 회로에 적용된다.
  2. 이 법칙은 회로 소자의 선형, 비선형에는 관계를 받지 않고 적용된다.
  3. 이 법칙은 회로 소자의 시변, 시불변성에 구애를 받지 않는다.
  4. 이 법칙은 선형 소자로만 이루어진 회로에 적용된다.
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 전달 함수의 성질 중 틀린 것은?

  1. 어떤 계의 전달 함수는 그 계에 대한 임펄스 응답의 라플라스 변환과 같다.
  2. 전달 함수 P(s)인 계의 입력이 임펄스 함수(δ함수)이고 모든 초기값이 0이면, 그 계의 출력 변환은 P(s)와 같다.
  3. 계의 전달 함수는 계의 미분 방정식을 라플라스 변환하고 초기값에 의하여 생긴 항을 무시하면 와 같이 얻어진다.
  4. 어떤 계의 전달 함수의 분모를 0으로 놓으면 이것이 곧 특성 방정식이 된다.
(정답률: 42%)
  • 전달 함수는 모든 초기값을 0으로 가정했을 때, 입력의 라플라스 변환에 대한 출력의 라플라스 변환의 비로 정의됩니다. 따라서 전달 함수는 $\mathcal{L}^{-1}$ (역라플라스 변환) 형태가 아니라, 단순한 라플라스 변환의 비인 $\frac{Y(s)}{X(s)}$ 형태로 표현되어야 하므로 $\mathcal{L}^{-1}(\frac{Y^2}{X^2})$라고 설명한 내용은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 두 코일이 있다. 한 코일의 전류가 매초 40[A]의 비율로 변화 할 때, 다른 코일에는 20[V]의 기전력이 발생한다면, 두 코일의 상호 인덕턴스는 몇 [H]인가?

  1. 0.2
  2. 0.5
  3. 0.8
  4. 1.0
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 그림과 같은 회로에서 스위치 S를 t=0에서 닫았을 때, 이다. L의 값은 몇 [H]인가?

  1. 0.1
  2. 0.5
  3. 0.25
  4. 7.5
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 주기적인 구형파 신호는 그 주파수 성분이 어떻게 되는가?

  1. 무수히 많은 주파수 성분을 가진다.
  2. 주파수 성분을 갖지 않는다.
  3. 직류분만으로 구성된다.
  4. 교류 합성을 갖지 않는다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 전원과 부하가 모두 Δ결선된 3상 평형 회로가 있다. 전원 전압이 200[V], 부하 임피던스가 6+j8[Ω]인 경우 선전류[A]는?

  1. 20
  3. 20√3
  4. 10√3
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. L형 4단자 회로망에서 4단자 정수가 B= 5/3, C=1이고, 영상임피던스 일 때, 영상임피던스 Z02[Ω]는?

  1. 0.25
  2. 11
  3. 9
  4. 0.09
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단 기준

81. 내부 고장이 발생하는 경우를 대비하여 자동차단장치 또는 경보장치를 시설하여야 하는 특별고압용 변압기의 뱅크 용량의 구분으로 알맞은 것은?

  1. 5000[KVA] 미만
  2. 5000[KVA] 이상 10000[KVA] 미만
  3. 10000[KVA] 이상
  4. 타냉식 변압기
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 가로등, 경기장, 공장, 아파트 단지 등의 일반 조명을 위하여 시설하는 고압 방전등은 그 효율이 몇 [lm/W]이상의 것이어야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 30
  2. 50
  3. 70
  4. 100
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 변압기의 안정권선이나 유휴권선 또는 전압조정기의 내장 권선을 이상전압으로부터 보호하기 위하여 특히 필요할 경우에 그 권선에 접지공사를 할 때에는 몇 종 접지 공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제 1종 접지 공사
  2. 제 2종 접지 공사
  3. 제 3종 접지 공사
  4. 특별 제 3종 접지 공사
(정답률: 49%)
  • 변압기의 안정권선, 유휴권선 또는 전압조정기의 내장 권선을 이상전압으로부터 보호하기 위해 접지공사를 할 때는 제 1종 접지 공사를 적용합니다.


    오답 노트
    KEC 규정 변경으로 인해 현재는 접지 관련 문제가 출제되지 않으나, 기존 규정상으로는 제 1종 접지 공사가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 발전기, 전동기, 조상기, 기타 회전기 (회전 변류기 제외)의 절연 내력 시험시 시험 전압은 어느곳에 가하면 되는가?

  1. 권선과 대지간
  2. 외함과 전선간
  3. 외함과 대지간
  4. 회전자와 고정자간
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우 소선은 몇 가닥 이상 이어야 하는가?

  1. 2
  2. 3
  3. 5
  4. 9
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 다음 중 전기 울타리의 시설에 관한 사항으로 옳지 않은 것은?

  1. 전원 장치에 전기를 공급하는 전로의 사용전압은 600[V]이하일 것
  2. 사람이 쉽게 출입하지 아니하는 곳에 시설 할 것
  3. 전선은 인장강도 1.38[KN]이상의 것 또는 지름 2[mm]이상의 경동선일 것
  4. 전선과 수목 사이의 이격거리는 30[cm] 이상일 것
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 차량 기타 중량물의 압력을 받을 우려가 없는 장소에 지중 전선로를 직접 매설식에 의하여 시설하는 경우 매설 깊이는 최소 몇 [cm]이상으로 하면 되는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 30
  2. 60
  3. 80
  4. 100
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 가반형의 용접 전극을 사용하는 아크 용접장치의 용접 변압기 1차측 전로의 대지전압은 몇 [V]이하여야 하는가?

  1. 60
  2. 150
  3. 300
  4. 400
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 선로 길이가 몇 [km]이상의 고압 가공 전선로에는 보안상 특히 필요한 경우에 가공 전선로의 적당한 곳에서 통화 할수 있는 휴대용 또는 이동용의 전력보안 통신용 전화설비를 시설 하여야 하는가?

  1. 2
  2. 5
  3. 10
  4. 50
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 백열전등 또는 방전등에 전기를 공급하는 옥내 전로의 대지 전압은 몇 [V]이하이어야 하는가? (단, 백열전등 또는 방전등 및 이에 부속하는 전선은 사람이 접촉 할 우려가 없다고 한다.)

  1. 150
  2. 220
  3. 300
  4. 600
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 한 수용장소의 인입선에서 분기하여 지지물을 거치지 않고 다른 수용 장소의 인입구에 이르는 부분의 전선을 무엇이라고 하는가?

  1. 가공 인입선
  2. 인입선
  3. 연접인입선
  4. 옥측배선
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 흥행장의 저압 전기설비 공사로 무대 무대마루 밑, 오케스트라 박스 영사실 기타 사람이나 무대 도구가 접촉할 우려가 있는 곳에 시설하는 저압 옥내 배선 전구선 또는 이동 전선은 사용 전압이 몇 [V]미만 이어야 하는가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 다음 중 고압 가공인입선의 시설 방법으로 옳지 않은 것은?

  1. 고압 가공 인입선 아래 위험 표시를 하고 지표상 3.5[m] 높이에 시설하였다.
  2. 전선은 지름이 5[mm]의 경동선의 고압 절연전선을 사용 하였다.
  3. 애자사용 공사로 시설하였다.
  4. 15[m]떨어진 다른 수용가에 고압 연접 인입선을 시설하였다.
(정답률: 37%)
  • 고압 가공인입선 시설 기준상 고압 연접인입선은 시설이 금지되어 있습니다. 연접인입선은 오직 저압에서만 가능합니다.

    오답 노트
    지표상 $3.5\text{m}$ 높이 및 위험 표시: 고압 가공인입선 높이 감축 시 허용되는 기준임
    지름 $5\text{mm}$이상의 경동선 고압 절연전선: 사용 가능한 전선 규격임
    애자사용 공사: 고압 가공인입선의 표준 시설 방법임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 가공 전선로의 지지물에 취급자가 오르고 내리는데 사용하는 발판 볼트 등은 일반적으로 지표상 몇 [m]미만에 시설하여서는 아니 되는가?

  1. 1.2
  2. 1.5
  3. 1.8
  4. 2.0
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 특별고압 가공전선로 중 지지물로 직선형의 철탑을 연속하여 10기 이상 사용하는 부분에는 몇 기 이하마다 내장 애자 장치가 있는 철탑 또는 이와 동등 이상의 강도를 가지는 철탑 1기를 시설 하여야 하는가?

  1. 1
  2. 3
  3. 5
  4. 10
(정답률: 54%)
  • 특별고압 가공전선로의 지지물 보강 기준에 따라, 직선형 철탑을 연속하여 사용하는 부분은 $10$기 이하마다 내장 애자 장치가 있는 철탑 또는 이와 동등 이상의 강도를 가지는 철탑 $1$기를 시설하여 전선의 장력을 조절하고 사고 파급을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 직류식 전기 철도에서 가공으로 시설하는 배류선으로 동복강선을 사용한다면 그 지름은 몇 [mm]이상의 것을 사용하여야 하는가?

  1. 2.0
  2. 3.0
  3. 3.5
  4. 4.0
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 제 3종 접지 공사를 할 때, 접지 저항값과 접지선(연동선)의 굵기에 대한 기준으로 옳은 것은?

  1. 접지 저항값 10옴 이하, 접지선의 지름 2.6[mm] 이상
  2. 접지 저항값 10옴 이하, 접지선의 지름 4[mm]이상
  3. 접지 저항값 100옴 이하, 접지선의 지름 2.6[mm]이상
  4. 접지 저항값 100옴 이하, 접지선의 지름 1.6[mm]이상
(정답률: 17%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 방전등용 안정기로부터 방전관까지의 전로를 무엇이라고 하는가?

  1. 소세력 회로
  2. 관등회로
  3. 근접회로
  4. 약전류 회로
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 고압용 또는 특별 고압용 개폐기를 시설할 때 반드시 조치하지 않아도 되는 것은?

  1. 작동시에 개폐상태가 쉽게 확인될 수 없는 경우에는 개폐 상태를 표시하는 장치
  2. 중력 등에 의하여 자연히 작동할 우려가 있는 것은 자물쇠 장치 기타 이를 방지하는 장치
  3. 고압용 또는 특별고압용이라는 위험 표시
  4. 부하 전류의 차단용이 아닌 것은 부하 전류가 통하고 있을 경우에 개로 할 수 없도록 시설
(정답률: 41%)
  • 고압 및 특고압용 개폐기 시설 기준에 따라 개폐 상태 표시 장치, 오작동 방지 자물쇠 장치, 부하 전류 통전 시 개로 방지 조치는 필수 사항입니다. 하지만 고압용 또는 특별고압용이라는 위험 표시 자체는 개폐기 시설의 필수 조치 사항에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 66[KV] 가공 전선과 6[KV] 가공 전선을 동일 지지물에 병가하는 경우에 특별고압 가공 전선은 케이블인 경우를 제외하고는 단면적이 몇 [mm2]이상인 경동연선을 사용하여야 하는가?

  1. 22
  2. 38
  3. 55
  4. 100
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
