컴퓨터응용밀링기능사 필기 기출문제복원 (2015-10-10)

컴퓨터응용밀링기능사 2015-10-10 필기 기출문제 해설

이 페이지는 컴퓨터응용밀링기능사 2015-10-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용밀링기능사
(2015-10-10 기출문제)

목록

1과목: 기계재료 및 요소

1. 다음 열처리방법 중에서 표면경화법에 속하지 않는 것은?

  1. 침탄법
  2. 질화법
  3. 고주파경화법
  4. 항온열처리법
(정답률: 67%)
  • 침탄법, 질화법, 고주파경화법은 재료의 표면만 단단하게 만드는 표면경화법입니다. 반면 항온열처리법은 재료 전체의 조직을 균일하게 제어하는 열처리 방식입니다.

    오답 노트
    침탄법: 화학적 표면경화법
    질화법: 화학적 표면경화법
    고주파경화법: 물리적 표면경화법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 같은 조성의 강재를 동일한 조건하에서 담금질 하여도 그 재료의 굵기, 두께 등이 다르면 냉각속도가 다르게 되므로 담금질 결과가 달라지게 된다. 이러한 것을 담금질의 무엇이라 하는가?

  1. 경화능
  2. 밴드
  3. 질량효과
  4. 냉각능
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 보통주철에 함유되는 주요 성분이 아닌 것은?

  1. Si
  2. Sn
  3. P
  4. Mn
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 구리의 원자기호와 비중과 이 관계가 옳은 것은?(단, 비중은 20℃, 무산소동이다.)

  1. Al - 6.86
  2. Ag - 6.96
  3. Mg - 9.86
  4. Cu - 8.96
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 탄소강의 표준조직이 아닌 것은?

  1. 페라이트
  2. 트루스타이트
  3. 펄라이트
  4. 시멘타이트
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 단일 금속에 비해 합금의 특성이 아닌 것은?

  1. 용융점이 낮아진다.
  2. 전도율이 낮아진다.
  3. 강도와 경도가 커진다.
  4. 전성과 연성이 커진다.
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 보통 합금보다 회복력과 회복량이 우수하여 센서(sensor)와 액추에이터(actuator)를 겸비한 기능성 재료로 사용되는 합금은?

  1. 비정질 합금
  2. 초소성 합금
  3. 수소 저장 합금
  4. 형상 기억 합금
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 체결하려는 부분이 두꺼워서 관통구멍을 뚫을 수 없을 때 사용되는 볼트는?

  1. 탭볼트
  2. T홈볼트
  3. 아이스볼트
  4. 스테이볼트
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 가장 큰 회전력을 전달할 수 있는 것은?

  1. 안장 키
  2. 평 키
  3. 묻힘 키
  4. 스플라인
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 양끝을 고정한 단면적 2cm2인 사각봉이 온도 -10℃에서 가열되어 50℃가 되었을 때, 재료에 발생하는 열응력은?(단 사각봉의 탄성계수는 21 GPa, 선팽창게수는 12×10-6/℃이다.)

  1. 15.1 MPa
  2. 25.2 MPa
  3. 29.9 MPa
  4. 35.8 MPa
(정답률: 24%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 나사에서 리드(L), 피치(P), 나사 줄 수(n)와의 관계식으로 옳은 것은?

  1. L = P
  2. L = 2P
  3. L = nP
  4. L = n
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 강도와 기밀을 필요로 하는 압력용기에 쓰이는 리벳은?

  1. 접시머리 리벳
  2. 둥근머리 리벳
  3. 납작머리 리벳
  4. 얇은 납작머리 리벳
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 표준기어의 피치점에서 이끝까지의 반지름 방향으로 측정한 거리는?

  1. 이뿌리 높이
  2. 이끝 높이
  3. 이끝 원
  4. 이끝 틈새
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 V벨트의 단면 형상에서 단면이 가장 큰 벨트는?

  1. A
  2. C
  3. E
  4. M
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 풀리의 지름 200 mm, 회전수 900 rpm인 평벨트 풀리가 있다 벨트의 속도는 약 몇 m/s 인가?

  1. 9.42
  2. 10.42
  3. 11.42
  4. 12.42
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 도면에서 2종류 이상의 선이 같은 장소에서 중복되는 경우에 우선순위를 옳게 나타낸 것은?

  1. 외형선 > 절단선 > 숨은선 > 치수 보조선 > 중심선 > 무게 중심선
  2. 외형선 > 숨은선 > 절단선 > 중심선 > 무게 중심선 > 치수 보조선
  3. 숨은선 > 절단선 > 외형선 > 중심선 > 무게 중심선 > 치수 보조선
  4. 숨은선 > 절단선 > 외형선 > 치수 보조선 > 중심선 > 무게 중심선
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 기하공차 기호와 그 의미의 연결이 틀린 것은?

  1. : 평면도
  2. : 동축도
  3. : 경사도
  4. : 원통도
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

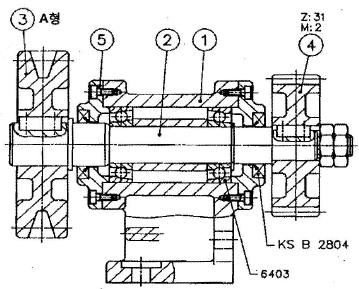

18. 다음 도면에 대한 설명으로 옳은 것은?

  1. 품번 ③에서 사용하는 V벨트는 KS 규격품중에서 그 두께가 가장 작은 것이다.
  2. 품번 ④는 스퍼기어로서 피치원 지름은 62mm이다.
  3. 롤러베어링이 사용되었으며 안지름치수는 15mm이다.
  4. 축과 스퍼기어는 묻힘 핀으로 고정되어 있다.
(정답률: 49%)
  • 도면의 스퍼기어 정보를 통해 피치원 지름을 계산할 수 있습니다. 모듈 $\text{M}=2$, 잇수 $\text{Z}=31$이므로 피치원 지름은 $62\text{mm}$가 됩니다.
    ① [기본 공식] $D = M \times Z$ (피치원 지름 = 모듈 × 잇수)
    ② [숫자 대입] $D = 2 \times 31$
    ③ [최종 결과] $D = 62$

    오답 노트
    V벨트 두께: $\text{A}$형보다 $\text{M}$형이 더 작음
    베어링 안지름: 번호 $03$은 $17\text{mm}$를 의미함
    고정 방식: 묻힘 핀이 아니라 묻힘키(성크키)로 고정됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 치수 보조 기호 중 구의 반지름 기호는?

  1. SR
  2. Sø
  3. ø
  4. R
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. "ø20 h7"의 공차 표시에서 “7”의 의미로 가장 적합한 것은?

  1. 기준 치수
  2. 공차역의 위치
  3. 공차의 등급
  4. 틈새의 크기
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 다음 나사 중 리드가 가장 큰 것은?

  1. 피치가 2.5mm인 2줄 나사
  2. 피치가 2.0mm인 3줄 나사
  3. 피치가 3.5mm인 2줄 나사
  4. 피치가 6.5mm인 1줄 나사
(정답률: 76%)
  • 나사의 리드는 나사가 1회전 할 때 축 방향으로 전진하는 거리이며, 줄 수와 피치의 곱으로 계산합니다.
    ① [기본 공식] $L = n \times p$ (리드 = 줄 수 × 피치)
    ② [숫자 대입] $L = 2 \times 3.5$
    ③ [최종 결과] $L = 7$
    따라서 피치가 $3.5\text{mm}$인 2줄 나사의 리드가 $7\text{mm}$로 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 국부 투상도를 나타낼 때 주된 투상도에서 국부 투상도로 연결하는 선이 종류에 해당하지 않는 것은?

  1. 치수선
  2. 중심선
  3. 기준선
  4. 치수 보조선
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 그림과 같이 벨트 풀리의 암 부분을 투상한 단면도법은?

  1. 부분 단면도
  2. 국부 단면도
  3. 회전도시 단면도
  4. 한쪽 단면도
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 표면의 결 도시기호가 그림과 같이 나타날 때 설명으로 틀린 것은?

  1. 표면의 결은 연삭으로 제작
  2. Ra = 1.6μm 에서 최대 Ry=6.3μm 까지로 제한
  3. 투상면에 대략 수직인 줄무늬 방향
  4. 샘플링 길이는 2.5μm
(정답률: 41%)
  • 표면 결 도시기호 를 분석하면, ground 표시는 연삭 가공을 의미하며, $Ra 1.6$ 및 $Ry 6.3 max$는 거칠기 제한 값을, $\perp$ 기호는 투상면에 수직인 결 방향을 나타냅니다.

    오답 노트
    샘플링 길이는 2.5$\mu\text{m}$ : 기호 내의 $2.5$는 샘플링 길이가 아니라 컷오프 값(Cut-off value)을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 입체도에서 화살표 방향에서 본 것을 정면도로 할 때 가장 적합한 정면도는?

(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 기어가공에서 창성법에 의한 가공이 아닌 것은?

  1. 호브에 의한 가공
  2. 형판에 의한 가공
  3. 래크 커터에 의한 가공
  4. 피니언 커터에 의한 가공
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 선반작업에서 3개의 조가 120° 간격으로 구성 배치되어 있는 척은?

  1. 단동척
  2. 콜릿척
  3. 연동척
  4. 마그네틱척
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 일반적으로 드릴링 머신에서 가공하기 곤란한 작업은?

  1. 카운터 싱킹
  2. 스플라인 홈
  3. 스폿 페이싱
  4. 리밍
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 테이블 위에 설치하며 원형이나 윤곽 가공, 간단한 등분을 할 때 사용하는 밀링 부속장치는?

  1. 슬로팅 장치
  2. 회전 테이블
  3. 밀링 바이스
  4. 래크 절삭 장치
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 재질이 연한 금속을 가공할 때 칩이 공구의 윗면 경사면 위를 연속적으로 흘러 나가는 형태의 칩은?

  1. 전단형 칩
  2. 열단형 칩
  3. 유동형 칩
  4. 균열형 칩
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 다음 중 수나사를 가공하는 공구는?

  1. 탭
  2. 리머
  3. 다이스
  4. 스크레이퍼
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 빌트업 에지(built up edge)의 발생을 감소시키기 위한 내용중 틀린 것은?

  1. 윤활성이 좋은 절삭 유제를 사용한다.
  2. 공구의 윗면 경사각을 크게 한다.
  3. 절삭 깊이를 크게 한다.
  4. 절삭 속도를 크게 한다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 지름이 50 mm인 연강을 선반에서 절삭할 때, 주축을 200 rpm으로 회전시키면 절삭 속도는 약 몇 m/min 인가?

  1. 21.4
  2. 31.4
  3. 41.4
  4. 51.4
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 연삭숫돌 표시 방법 중 “60”은 무엇을 나타내는가?

  1. 숫돌입자
  2. 입도
  3. 결합도
  4. 결합제
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 일반적으로 오토 콜리메이터를 이용하여 측정하는 것으로 거리가 먼 것은?

  1. 진직도
  2. 직각도
  3. 평행도
  4. 구멍의 위치
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 연마제를 가공액과 혼합한 것을 압축공기를 이용하여 가공물의 표면에 분사시켜 매끈한 다듬면을 얻는 가공법은?

  1. 슈퍼 피니싱
  2. 액체 호닝
  3. 폴리싱
  4. 버핑
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 일반적으로 선반작업에서 가공할 수 없는 가공법은?

  1. 외경 가공
  2. 테이퍼 가공
  3. 나사 가공
  4. 기어 가공
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 산화알루미늄 분말을 주성분으로 마그네슘, 규소 등의 산화물과 소량의 다른 원소를 첨가하여 소결한 절삭공구 재료는?

  1. 세라믹
  2. 다이아몬드
  3. 초경합금
  4. 고속도강
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 절삭면적을 나타낼 때 절삭깊이와 이송량과의 관계는?

  1. 절삭면적 = 이송량 / 절삭깊이
  2. 절삭면적 = 절삭깊이 / 이송량
  3. 절삭면적 = 절삭깊이 × 이송량
  4. 절삭면적 = (이송량 × 절삭깊이) / 2
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 일반적으로 절삭가공에서 절삭유제로 사용하는 것으로 가장 거리가 먼 것은?

  1. 유화유
  2. 다이나모유
  3. 광유
  4. 지방질유
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 밀링머신의 분할 가공방법 중에서 분할 크랭크를 40회전하면, 주축이 1회전하는 방법을 이용한 분할법은?

  1. 직접 분할법
  2. 단식 분할법
  3. 차동 분할법
  4. 각도 분할법
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 게이지 블록의 부속품 중 내측 및 외측을 측정할 때 홀더에 끼워 사용하는 부속품은?

  1. 둥근형 조
  2. 센터 포인트
  3. 베이스 블록
  4. 나이프 에지
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음중 서보모터가 일반적으로 갖추어야 할 특성으로 거리가 먼 것은?

  1. 큰 출력을 낼 수 있어야 한다.
  2. 진동이 적고 대형이어야 한다.
  3. 온도상승이 적고 내열성이 좋아야 한다.
  4. 높은 회전각 정도를 얻을 수 있어야 한다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CNC의 서보기구를 위치 검출방식에 따라 분류할 때 해당하지 않는 것은?

  1. 폐쇄회로 방식(closed loop system)
  2. 반폐쇄회로 방식(semi-closed loop system)
  3. 반개방회로 방식(semi-open loop system)
  4. 복합회로 방식(hybrid servo system)
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CNC 선반에서 드릴작업시 사용되는 기능은?

  1. G74
  2. G90
  3. G92
  4. G94
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CNC 선반에서 증분 지령 어드레스는?

  1. V, X
  2. U, W
  3. X, Z
  4. Z, W
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 CNC 선반의 프로그램에서 자동원점 복귀를 나타내는 준비기능은?

  1. G00
  2. G28
  3. G50
  4. G96
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 보조기능의 설명으로 틀린 것은?

  1. M00- 프로그램 정지
  2. M02- 프로그램 종료
  3. M03- 주축시계방향 회전
  4. M05- 주축반시계방향 회전
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 일반적으로 CNC 선반에서 절삭동력이 전달되는 스핀들 축으로 주축과 평행한 축은?

  1. X축
  2. Y축
  3. Z축
  4. A축
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 밀링작업에 대한 안전사항으로 거리가 먼 것은?

  1. 전기의 누전여부를 작업전에 점검한다.
  2. 가공물의 기계를 정지한 상태에서 견고하게 고정한다.
  3. 커터 날 끝과 같은 높이에서 절삭상태를 관찰한다.
  4. 기계 가동 중에는 자리를 이탈하지 않는다.
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CNC 선반의 프로그램이다. ( ) 안에 들어갈 G-코드로 적합한 것은?

  1. G60
  2. G50
  3. G40
  4. G30
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 머시닝센터에서 지름 10mm인 엔드밀을 사용하여 외측 가공 후 측정값이 ø62.0mm가 되었다. 가공 치수를 ø61.5mm로 가공하려면 보정값을 얼마로 수정하여야 하는가?(단, 최초 보정은 5.0으로 반지름값을 사용하는 머시닝센터이다.)

  1. 4.5
  2. 4.75
  3. 5.5
  4. 5.75
(정답률: 38%)
  • 외측 가공 시 치수를 더 작게(ø62.0 → ø61.5) 만들려면 공구의 보정 반지름 값을 줄여야 합니다. 지름 기준 $0.5\text{mm}$를 줄여야 하므로, 반지름 보정값은 그 절반인 $0.25\text{mm}$를 기존 값에서 뺍니다.
    ① [기본 공식] $C_{new} = C_{old} - \frac{\Delta D}{2}$
    ② [숫자 대입] $C_{new} = 5.0 - \frac{0.5}{2}$
    ③ [최종 결과] $C_{new} = 4.75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. CNC 프로그램에서 EOB의 뜻은?

  1. 프로그램의 종료
  2. 블록의 종료
  3. 보조기능의 정지
  4. 주축의 정지
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 그림에서 A에서 B로 가공하는 CNC 선반 프로그램으로 옳은 것은?

  1. G02 X50.0 Z-10.0 R-10.0 F0.1 ;
  2. G02 X50.0 Z-10.0 R10.0 F0.1 ;
  3. G03 X50.0 Z-10.0 R10.0 F0.1 ;
  4. G04 X50.0 Z-10.0 I10.0 F0.1 ;
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CNC 공작기계의 조작반 버튼 중 한 블록씩 실행시키는데 사용되는 버튼은?

  1. 드라이 런(Dry run)
  2. 피드 홀드(Feed hold)
  3. 싱글 블럭(Single block)
  4. 옵셔널 블록 스킵(Optional block skip)
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 휴지(dwell)시간 지정을 의미하는 어드레스가 아닌 것은?

  1. X
  2. P
  3. U
  4. K
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 프로그램에서 N90 블록을 실행할 때 주축의 회전수는 몇 rpm 인가?

  1. 950
  2. 1000
  3. 1050
  4. 1100
(정답률: 47%)
  • G96은 절삭 속도 일정 제어 명령으로, 공구의 위치(지름)에 따라 주축 회전수가 자동으로 변합니다. 주축 회전수 $n$은 절삭 속도 $V$를 원주 길이로 나누어 계산합니다.
    ① [기본 공식] $n = \frac{1000 \times V}{\pi \times D}$
    ② [숫자 대입] $n = \frac{1000 \times 157}{3.14 \times 50}$
    ③ [최종 결과] $n = 1000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 공작기계에서 정보 흐름의 순서가 옳은 것은?

  1. 지령펄스열 → 서보구동 → 수치정보 → 가공물
  2. 지령펄스열 → 수치정보 → 서보구동 → 가공물
  3. 수치정보 → 지령펄스열 → 서보구동 → 가공물
  4. 수치정보 → 서보구동 → 지령펄스열 → 가공물
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 머시닝센터에서 작업평면이 Y-Z 평면일 때 지령되어야 할 코드는?

  1. G17
  2. G18
  3. G19
  4. G20
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 수치제어 공작기계에서 수치제어가 뜻하는 것은?

  1. 수치와 부호로써 구성된 정보로 기계의 운전을 자동으로 제어하는 것
  2. 사람이 기계의 손잡이를 조작하여 공구 및 공작물을 이동 제어하는 것
  3. 한 사람이 여러 대의 공작 기계를 운전, 조작 제어하며 작업하는 것
  4. 소재의 투입부터 가공, 출고까지 관리하는 것으로 공장전체 시스템을 무인화 하는 것
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
