전기기능사 필기 기출문제복원 (2012-10-20)

전기기능사 2012-10-20 필기 기출문제 해설

이 페이지는 전기기능사 2012-10-20 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전기기능사
(2012-10-20 기출문제)

목록

1과목: 전기 이론

1. 평상 3상 Y결선에서 상전류 Ip와 선전류 Il과의 관계는?

(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림과 같이 C = 2[㎌]의 콘덴서가 연결되어 있다. A점과 B점 사이의 합성 정전용량은 얼마인가?

  1. 1[㎌]
  2. 2[㎌]
  3. 4[㎌]
  4. 8[㎌]
(정답률: 62%)
  • 콘덴서의 합성 정전용량은 회로의 연결 방식에 따라 달라집니다.

    주어진 회로에서 A점과 B점 사이의 콘덴서들은 직렬-병렬 혼합 연결되어 있습니다.

    먼저, 각 콘덴서 C는 병렬로 연결되어 있으므로 합성 정전용량은 C + C = 2C가 됩니다.

    그 후, 이 2C는 다시 직렬로 연결되어 있으므로 합성 정전용량은 2C/2 = C = 2[㎌]가 됩니다.

    따라서 정답은 2[㎌]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 설명 중 틀린 것은?

  1. 앙페르의 오른 나사 법칙 : 전류의 방향을 오른나사가 진행하는 방향으로 하면, 이때 발생되는 자기장의 방향은 오른나사의 회전 방향이 된다.
  2. 렌츠의 법칙 : 유도 기전력은 자신의 발생 원인이 되는 자속의 변화를 방해하려는 방향으로 발생한다.
  3. 패러데이의 전자 유도 법칙 : 유도 기전력의 크기는 코일을 지나는 자속의 매초 변화량과 코일의 권수에 비례한다.
  4. 쿨롱의 법칙 : 두 자극 사이에 작용하는 자력의 크기는 양 자극의 세기의 곱에 비례하며, 자극 간의 거리의 제곱에 비례한다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 200[V], 40[W]의 형광등에 전격 전압이 가해졌을 때 형광등 회로에 흐르는 전류는 0.42[A]이다. 형광등의 역률[%]은?

  1. 37.5
  2. 47.6
  3. 57.5
  4. 67.5
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 자체 인덕턴스가 각각 L1, L2[H]인 두 원통 코일이 서로 직교하고 있다. 두 코일 사이의 상호 인덕턴스 [H]는?

  1. L1+ L2
  2. L1L2
  3. 0
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 전압과 전류의 위상차는 어떻게 되는가?

  1. 전류가 π/3 만큼 앞선다
  2. 전압이 π/3 만큼 앞선다.
  3. 전압이 π/6 만큼 앞선다.
  4. 전류가 π/6 만큼 앞선다.
(정답률: 36%)
  • V = π/3-60도
    I = π/6-30도
    전압이 30도 뒤지므로
    전류가 30도(π/6) 앞선다
  • 전압과 전류의 위상차를 구하는 문제입니다.

    주어진 식을 통해 전압과 전류의 위상각을 확인하면, 전류가 전압보다 $\frac{\pi}{6}$ 만큼 앞서게 됩니다.

    따라서 정답은 [보기 4] 전류가 π/6 만큼 앞선다 입니다.

    $$v = \sqrt{2}V\sin(\omega t - \frac{\pi}{3})[V], i = \sqrt{2}I\sin(\omega t - \frac{\pi}{6})[A]$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 1[kwh]는 몇 [J]인가?

  1. 3.6 ×106
  2. 860
  3. 103
  4. 106
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 복소수의 값이 다른 것은?

  1. -1+j
  2. -j(1+j)
  3. (-1-j)/j
  4. j(1+j)
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 열의 전달 방법이 아닌 것은?

  1. 복사
  2. 대류
  3. 확산
  4. 전도
(정답률: 59%)
  • 열의 전달 방법은 복사, 대류, 전도의 세 가지가 있습니다.

    확산은 물질이 이동하는 현상으로, 열의 전달 방법과는 관련이 없습니다.

    오답 노트: 복사는 전자기파를 통해 열을 전달하고, 대류는 유체의 이동을 통해 열을 전달하며, 전도는 물질 내에서 분자들의 충돌을 통해 열을 전달합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 비정현파의 종류에 속하는 직사각형파의 전개식에서 기본파의 진폭[V]은?(단, Vm = 20[V], t = 10[mS])

  1. 23.47[V]
  2. 24.47[V]
  3. 25.47[V]
  4. 26.47[V]
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음은 정전 흡인력에 대한 설명이다. 옳은 것은?

  1. 정전 흡인력은 전압의 제곱에 비례한다.
  2. 정전 흡인력은 극판 간격에 비례한다.
  3. 정전 흡인력은 극판 면적의 제곱에 비례한다.
  4. 정전 흡인력은 쿨롱의 법칙으로 직접 계산한다.
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림의 회로에서 모든 저항값은 2[Ω]이고, 전류 전체 I는 6[A]이다. I1에 흐르는 전류는?

  1. 1[A]
  2. 2[A]
  3. 3[A]
  4. 4[A]
(정답률: 37%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 1[cm]당 권수가 10인 무한 길이 솔레노이드에 1[A]의 전류가 흐르고 있을 때 솔레노이드 외부 자계의 세기[AT/m]는?

  1. 0
  2. 10
  3. 100
  4. 1000
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전기장(電氣場)에 대한 설명으로 옳지 않은 것은?

  1. 대전된 무한장 원통의 내부 전기장은 0 이다.
  2. 대전된 구(球)의 내부 전기장은 0 이다.
  3. 대전된 도체 내부의 전하 및 전기장은 모두 0 이다.
  4. 도체 표면의 전기장은 그 표면에 평행이다.
(정답률: 56%)
  • 도체 표면의 전기장은 그 표면에 수직입니다.

    는 조명 기호입니다.

    오답 노트
    [보기 1] 대전된 무한장 원통 및 구의 내부 전기장은 대칭성으로 인해 0입니다.

    [보기 2] 대전된 도체 내부의 전하 및 전기장은 모두 0입니다.

    [보기 3] 도체 표면의 전기장은 표면에 수직이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 전동기의 원리에 적용되는 법칙은?

  1. 렌츠의 법칙
  2. 플레밍의 오른손 법칙
  3. 플레밍의 왼손 법칙
  4. 옴의 법칙
(정답률: 76%)
  • 전동기는 전류가 흐르는 도체가 자기장 내에서 힘을 받아 회전하는 원리를 이용합니다.

    이 힘의 방향은 플레밍의 왼손 법칙으로 결정됩니다.

    오답 노트
    렌츠의 법칙은 유도 전류의 방향을, 플레밍의 오른손 법칙은 발전기의 원리를, 옴의 법칙은 전압, 전류, 저항 간의 관계를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

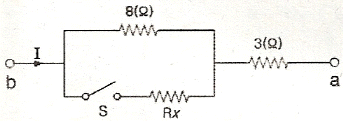

16. 그림과 같은 회로에서 a, b간에 E[V]의 전압을 가하여 일정하게 하고, 스위치 S를 닫았을 때의 전전류 I[A]가 닫기전 전류의 3배가 되었다면 저항 Rx의 값은 약 몇 [Ω] 인가?

  1. 0.73
  2. 1.44
  3. 2.16
  4. 2.88
(정답률: 61%)
  • 스위치를 닫기 전과 후의 전류비가 3:1이므로, 저항비는 1:3입니다.

    스위치를 닫기 전 전체 저항은 8[Ω] + 3[Ω] = 11[Ω] 입니다.

    스위치를 닫은 후 저항 Rx와 3[Ω]가 병렬 연결되므로, 11[Ω]의 1/3인 11/3[Ω]가 됩니다.

    따라서 Rx는 약 0.73[Ω] 입니다.

    $$R_{total} = 11\Omega$$
    $$R_{x} = \frac{1}{3}R_{total} - 3 = \frac{11}{3} - 3 = \frac{2}{3}$$
    $$R_{x} \approx 0.73\Omega$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 어떤 도체에 5초간 4[C]의 전하가 이동했다면 이 도체에 흐르는 전류는?

  1. 0.12 × 103[mA]
  2. 0.8 × 103[mA]
  3. 1.25 × 103[mA]
  4. 8 × 103[mA]
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 내부 저항이 0.1[Ω]인 전지 10개를 병렬 연결하면, 전체 내부 저항은?

  1. 0.01[Ω]
  2. 0.05[Ω]
  3. 0.1[Ω]
  4. 1[Ω]
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. R=6[Ω], Xc=8[Ω]이 직렬로 접속된 회로에 I=10[A]의 전류가 흐른다면 전압[V]은?

  1. 60 + j80
  2. 60 - j80
  3. 100 + j150
  4. 100 - j150
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 저항 R1, R2의 병렬회로에서 R2에 흐르는 전류가 I 일 때 전 전류는?

(정답률: 27%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기 기기

21. 5.5[kW], 200[V] 유도전동기의 전전압 가동시의 기동전류가 150[A]이었다. 여기에 Y-△ 기동시 기동전류는 몇 [A]가 되는가?

  1. 50
  2. 70
  3. 87
  4. 95
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 변압기의 절연내역 시험 중 유도시험에서의 시험시간은?(단 유도시험의 계속시간은 시험전압 주파수가 정격주파수의 2배를 넘는 경우이다.)

(정답률: 43%)
  • 변압기의 유도시험은 층간 절연 내력을 시험하는 방법입니다.

    시험 시간은 정격 주파수와 시험 주파수의 비율에 따라 결정됩니다.

    시험 시간(초) = 120 × (정격 주파수 / 시험 주파수)이며, 최단 시험 시간은 15초입니다.

    주어진 이미지 는 이 공식을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 출력 12[kW], 회전수 1140[rpm]인 유도전동기의 동기 와트는 약 몇 [kW]인가?(단, 동기속도 Ns는 1200[rpm]이다.)

  1. 10.4
  2. 11.5
  3. 12.6
  4. 13.2
(정답률: 43%)
  • 유도전동기의 동기 와트는 동기 속도와 실제 회전 속도의 비율에 출력을 곱하여 구할 수 있습니다.

    공식은 다음과 같습니다: $$P_{sync} = \frac{N_s}{N} \times P_{output}$$ 여기서 $N_s$는 동기 속도, $N$은 실제 회전 속도, $P_{output}$은 출력입니다.

    주어진 값을 대입하면 다음과 같습니다: $$P_{sync} = \frac{1200}{1140} \times 12 \approx 12.63 kW$$ 따라서 정답은 12.6 [kW]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 직류 전동기의 회전 방향을 바꾸는 방법으로 옳은 것은?

  1. 전기자 회로의 저항을 바꾼다.
  2. 전기자 권선의 접속을 바꾼다.
  3. 정류자 접속을 바꾼다.
  4. 브러시의 위치를 조정한다.
(정답률: 69%)
  • 직류 전동기의 회전 방향은 전기자 권선에 흐르는 전류의 방향과 자기장의 방향에 의해 결정됩니다.

    전기자 권선의 접속을 바꾸면 전류의 방향이 바뀌므로 회전 방향도 바뀝니다.

    오답 노트: [보기 1] 저항을 바꾸는 것은 속도를 조절하는 방법입니다.

    [보기 3] 정류자 접속을 바꾸는 것은 회전 방향을 바꾸는 방법이 될 수 있지만, 일반적인 방법은 아닙니다.

    [보기 4] 브러시 위치를 조정하는 것은 주로 정류자 스파크를 줄이는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 동기발전기의 병렬운전에 필요한 조건이 아닌 것은?

  1. 유기기전력의 주파수
  2. 유기기전력의 위상
  3. 유기기전력의 역률
  4. 유기기전력의 크기
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 단락비가 큰 동기기에 대한 설명으로 옳은 것은?

  1. 기계가 소형이다.
  2. 안정도가 높다.
  3. 전압 변동률이 크다.
  4. 전기자반작용이 크다.
(정답률: 57%)
  • 단락비는 동기기의 안정도를 나타내는 지표입니다.

    단락비가 클수록 안정도가 높아집니다.

    이는 기계적인 에너지가 전기적인 에너지로 변환되는 비율이 크다는 것을 의미하며, 외부 교란에 대한 저항성이 높습니다.

    오답 노트: [보기 1] 단락비가 크면 기계는 소형이 아닌 대형입니다.

    [보기 3] 단락비가 크면 전압 변동률은 작아집니다.

    [보기 4] 단락비가 크면 전기자반작용은 작아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 유도전동기의 슬립을 측정하는 방법으로 옳은 것은?

  1. 전압계법
  2. 전류계법
  3. 평형 브리지법
  4. 스트로보법
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 3상 동기 전동기의 특징이 아닌 것은?

  1. 부하의 변화로 속도가 변하지 않는다.
  2. 부하의 역률을 개선 할 수 있다.
  3. 전부하 효율이 양호하다.
  4. 공극이 좁으므로 기계적으로 견고하다.
(정답률: 50%)
  • 3상 동기 전동기는 부하의 변화에 따라 속도가 변하지 않고, 역률 개선이 가능하며, 전부하 효율이 높습니다.

    하지만 동기 전동기는 공극이 넓어 기계적으로 견고하지 않습니다.

    따라서 정답은 [보기 4] 공극이 좁으므로 기계적으로 견고하다 입니다.

    오답 노트: [보기 1]은 동기 전동기의 특징입니다.

    [보기 2]는 동기 전동기가 역률을 개선할 수 있다는 의미입니다.

    [보기 3]은 동기 전동기의 효율이 높다는 의미입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 애벌런치 항복 전압은 온도 증가에 따라 어떻게 변화하는가?

  1. 감소한다.
  2. 증가한다.
  3. 증가했다 감소한다.
  4. 무관하다.
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 속도를 광범위하게 조정할 수 있으므로 압연기나 엘리베이터 등에 사용되는 직류 전동기는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 직권 전동기
  2. 분권 전동기
  3. 타여자 전동기
  4. 가동 복권 전동기
(정답률: 39%)
  • 타여자 전동기는 외부에서 여자 전류를 공급하여 자기장을 제어하므로, 속도 조절 범위가 넓습니다.

    따라서 압연기나 엘리베이터처럼 속도 변화가 필요한 곳에 적합합니다.

    오답 노트
    직권 전동기는 부하에 따라 속도가 크게 변동하며, 분권 전동기는 비교적 일정한 속도를 유지합니다.

    가동 복권 전동기는 시동 토크가 크지만 속도 조절 범위가 좁습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 단상 전파정류 회로에서 a = 60°일 때 정류전압은?(단, 전원측 실효값 전압은 100V이며, 유도성 부하를 가지는 제어정류기이다.)

  1. 약 15[V]
  2. 약 22[V]
  3. 약 35[V]
  4. 약 45[V]
(정답률: 39%)
  • 단상 전파정류 회로에서 정류전압은 다음과 같이 계산됩니다.

    먼저, 정류전압의 기본 공식은 $$V_d = V_m \times \frac{2}{\pi}$$ 입니다.

    여기서 $$V_m$$은 전원측 실효값 전압을 이용하여 계산할 수 있습니다.

    기본 공식: $$V_d = V_m \times \frac{2}{\pi}$$
    숫자 대입: $$V_d = 100 \times \frac{2}{\pi} \times cos(60^\circ)$$
    최종 결과: $$V_d \approx 45V$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 부흐홀츠 계전기의 설치 위치는?

  1. 변압기 본체와 콘서베이터 사이
  2. 콘서베이터 내부
  3. 변압기의 고압측 부싱
  4. 변압기 주탱크 내부
(정답률: 83%)
  • 부흐홀츠 계전기는 변압기 내부에서 발생하는 이상 가스를 감지하여 보호하는 장치로, 변압기 본체와 콘서베이터 사이에 설치됩니다.

    콘서베이터는 변압기 오일의 팽창과 수축을 흡수하는 역할을 하며, 계전기는 이 공간에서 가스 발생 여부를 감지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 특수 직류기가 아닌 것은?

  1. 고주파 발전기
  2. 단극 발전기
  3. 승압기
  4. 전기 동력계
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 변압기의 2차 저항이 0.1[Ω]일 때 1차로 환산하면 360[Ω]이 된다. 이 변압기의 권수비는?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 계자 권선이 전기자에 병렬로만 접속된 직류기는?

  1. 타여자기
  2. 직권기
  3. 분권기
  4. 복권기
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 농형 유도전동기의 기동법이 아닌 것은?

  1. Y-△ 기동법
  2. 기동보상기에 의한 기동법
  3. 2차 저항기법
  4. 전전압 기동법
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 용량이 작은 변압기의 단락 보호용으로 주 보호방식으로 사용되는 계전기는?

  1. 차동전류 계전 방식
  2. 과전류 계전 방식
  3. 비율차동 계전 방식
  4. 기계적 계전 방식
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 반파 정류 회로에서 변압기 2차 전압의 실효치를 E[V]라 하면 직류 전류 평균치는?(단, 정류기의 전압강하는 무시 한다.)

(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 직류 발전기의 무부하 특성곡선은?

  1. 부하전류와 무부하 단자전압과의 관계이다.
  2. 계자전류와 부하전류와의 관계이다.
  3. 계자전류와 무부하 단자전압과의 관계이다.
  4. 계자전류와 회전력과의 관계이다.
(정답률: 57%)
  • 직류 발전기의 무부하 특성곡선은 계자전류를 변화시킬 때 무부하 단자전압이 어떻게 변하는지를 나타내는 곡선입니다.

    즉, 계자전류와 무부하 단자전압의 관계를 보여줍니다.

    오답 노트: [보기 1]은 부하 특성곡선, [보기 2]는 특성곡선, [보기 4]는 기계적 특성을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 극수 10, 동기속도 600[rpm]인 동기 발전기에서 나오는 전압의 주파수는 몇 [Hz]인가?

  1. 50
  2. 60
  3. 80
  4. 120
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기 설비

41. 가요전선관에 대한 설명으로 잘못된 것은?

  1. 가요전선관의 상호접속은 커플링으로 하여야 한다.
  2. 가요전선관과 금속관 배선 등과 연결하는 경우 적당한 구조의 커플링으로 완벽하게 접속하여야 한다.
  3. 가요전선관을 조영재의 측면에 새들로 지지하는 경우 지점간의 거리는 1m이하이어야 한다.
  4. 1종 가요전선관을 구부리는 경우의 곡률 반지름은 관안지름의 10배 이상으로 하여야 한다.
(정답률: 56%)
  • 가요전선관의 상호접속은 커플링으로 해야 하며, 가요전선관과 금속관 배선 등을 연결할 때도 완벽한 접속이 필수입니다.

    또한, 가요전선관을 지지할 때는 지점 간 거리를 1m 이하로 유지해야 합니다.

    하지만 1종 가요전선관을 구부릴 때 곡률 반지름은 관 안지름의 6배 이상이어야 합니다.

    따라서 [보기 4]는 잘못된 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 전등 한 개를 2개소에서 점멸하고자 할 때 옳은 배선은?

(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 차단기를 시설해야 하는 곳으로 가장 적당한 것은?

  1. 고압에서 저압으로 변성하는 2차측의 저압측 전선
  2. 제2종 접지 공사를 한 저압 가공 전로의 접지측 전선
  3. 다선식 전로의 중성선
  4. 접지공사의 접지선
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 배전반을 나타내는 그림 기호는?

(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 고압을 저압으로 변성하는 변압기의 제2종 접지공사용 동선의 최소 굵기는 몇 [mm2]이상 인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 4
  2. 6
  3. 10
  4. 16
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 흥행장의 저압 공사에서 잘못된 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 무대, 무대 밑, 오케스트라 박스 및 영사실의 전로에는 전용 개폐기 및 과전류 차단기를 시설할 필요가 없다.
  2. 무대용의 콘센트, 박스 플라이 덕트 및 보더 라이트의 금속제 외함에는 제3종 접지를 하여야 한다.
  3. 플라이 덕트는 조영재 등에 견고하게 시설하여야 한다.
  4. 사용전압 400V 미만의 이동전선은 0.6/1 kV EP 고무 절연 클로로플렌 캡타이어케이블을 사용한다.
(정답률: 78%)
  • 흥행장의 저압 공사에서 전용 개폐기 및 과전류 차단기는 무대, 무대 밑, 오케스트라 박스, 영사실의 전로에 반드시 시설해야 합니다.

    따라서 [보기 1]은 잘못된 내용입니다.

    오답 노트 [보기 2] 무대용 콘센트 등은 감전 위험 방지를 위해 제3종 접지를 해야 합니다.

    [보기 3] 플라이 덕트는 안전하게 견고히 시설해야 합니다.

    [보기 4] 이동전선은 규정에 맞는 케이블을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 티탄을 제조하는 공장으로 먼지가 쌓여진 상태에서 착화된 때에 폭발할 우려가 있는 곳에 저압 옥내배선을 설치 하고자 한다. 알맞은 공사 방법은?

  1. 합성수지 몰드공사
  2. 라이팅 덕트공사
  3. 금속몰드공사
  4. 금속관공사
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 기구 단자에 전선 접속시 진동 등으로 헐거워지는 염려가 있는 곳에 사용되는 것은?

  1. 스프링와셔
  2. 2중 볼트
  3. 삼각 볼트
  4. 접속기
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 손작업 쇠톱날의 크기(치수:㎜)가 아닌 것은?

  1. 200
  2. 250
  3. 300
  4. 550
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 버스덕트 공사에서 저압 옥내 배선의 사용전압이 400V 미만인 경우에는 덕트에 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종
  2. 제2종
  3. 제3종
  4. 특별 제3종
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 고압 보안공사 시 고압 가공전선로의 경간은 철탑의 경우 얼마 이하이어야 하는가?

  1. 100[m]
  2. 150[m]
  3. 400[m]
  4. 600[m]
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 정션 박스 내에서 전선을 접속할 수 있는 것은?

  1. S형 슬리브
  2. 꽂음형 커넥터
  3. 와이어 커넥터
  4. 매킹타이어
(정답률: 65%)
  • 정션 박스 내에서 전선을 접속할 수 있는 것은 와이어 커넥터입니다.

    와이어 커넥터는 쥐꼬리 접속 후 절연 마감에 사용됩니다.

    오답 노트: [보기 1]은 전선 접속에 사용될 수 있지만, 정션 박스 내에서는 사용이 제한됩니다.

    [보기 2]는 전선 접속에 사용될 수 있지만, 정션 박스 내에서는 사용이 제한됩니다.

    [보기 4]는 전선 접속에 사용되는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 저압 가공전선 또는 고압 가공전선이 도로를 횡단하는 경우 전선의 지표상 최소 높이는?

  1. 2[m]
  2. 3[m]
  3. 5[m]
  4. 6[m]
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 금속관을 구부리는 경우 곡률의 안측 반지름은?

  1. 전선관 안지름이 3배 이상
  2. 전선관 안지름의 6배 이상
  3. 전선관 안지름의 8배 이상
  4. 전선관 안지름의 12배 이상
(정답률: 77%)
  • 금속관 구부릴 때 곡률의 안측 반지름은 전선관 안지름의 6배 이상이어야 합니다.

    $$R \ge 6D$$
    여기서 R은 곡률의 안측 반지름, D는 전선관 안지름을 의미합니다.

    오답 노트: [보기 1]은 곡률이 너무 작아져 전선관이 손상될 수 있습니다.

    [보기 3]과 [보기 4]는 곡률 확보에 불필요하게 큰 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 저압 인입선의 접속점 선정으로 잘못된 것은?

  1. 인입선이 옥상을 가급적 통과하지 않도록 시설할 것
  2. 인입선은 약전류 전선로와 가까이 시설할 것
  3. 인입선은 장력에 충분히 견딜 것
  4. 가공배전선로에서 최단거리로 인입선이 시설될 수 있을 것
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 가연성 가스가 존재하는 저압 옥내전기설비 공사 방법으로 옳은 것은?

  1. 가요전선관 공사
  2. 애자사용 공사
  3. 금속관 공사
  4. 금속 몰드 공사
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. A종 철근 콘크리트주의 전장이 15[m]인 경우에 땅에 묻히는 깊이는 최소 몇 [m] 이상으로 해야 하는가?(단, 설계하중은 6.8kN 이하이다)

  1. 2.5
  2. 3.0
  3. 3.5
  4. 4.0
(정답률: 60%)
  • A종 철근 콘크리트주의 매립 깊이를 구하는 문제입니다.

    전장이 15m 이하이고 설계하중이 6.8kN 이하일 경우, 매립 깊이는 전장의 1/6 이상이어야 합니다.

    따라서 15m * (1/

    6) = 2.5m 이상 매립해야 합니다.

    정답은 [보기 1] 2.5 입니다.

    $$ 매립 깊이 \ge \frac{1}{6} \times 전장 $$
    $$ 매립 깊이 \ge \frac{1}{6} \times 15 $$
    $$ 매립 깊이 \ge 2.5 $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 금속전선관 공사 시 노크아웃 구멍이 금속관보다 클 때 사용되는 접속 기구는?

  1. 부싱
  2. 링 리듀서
  3. 로크너트
  4. 엔트런스 캡
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 합성수지몰드 공사의 시공에서 잘못된 것은?

  1. 사용 전압이 400V 미만에 사용
  2. 점검할 수 있고 전개된 장소에 사용
  3. 베이스를 조영재에 부착하는 경우 1m 간격마다 나사 등으로 견고하게 부착한다.
  4. 베이스와 캡이 완전하게 결합하여 충격으로 이탈되지 않을 것
(정답률: 59%)
  • 합성수지몰드 공사 시 베이스 부착 간격에 대한 문제입니다.

    규정된 간격은 40~50cm 이므로, 1m 간격으로 부착하는 것은 잘못된 시공 방법입니다.

    따라서 정답은 [보기 3] 베이스를 조영재에 부착하는 경우 1m 간격마다 나사 등으로 견고하게 부착한다 입니다.

    오답 노트: [보기 1]은 사용 전압 조건에 대한 설명으로, 문제와 관련이 없습니다.

    [보기 2]는 시공 장소 조건에 대한 설명입니다.

    [보기 4]는 베이스와 캡의 결합 강도에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 케이블을 조영재에 지지하는 경우에 이용되는 것이 아닌 것은?

  1. 터미널 캡
  2. 클리트(Cleat)
  3. 스테이플
  4. 새들
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
