1과목: 전자공학

1. 이미터 팔로워 회로의 일반적인 특성으로 틀린 것은?

  1. 입력저항이 CB증폭기보다 높다.
  2. 전류이득이 CB증폭기보다 높다.
  3. 출력과 입력의 위상은 같다.
  4. 증폭도가 1 이상이다.
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 공통 베이스 접지(CB)의 전류증폭율 α와 공통 이미터 접지(CE)의 전류증폭율 β의 관계식으로 옳은 것은?

(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 논리 회로의 출력(Y)은?

  3. Y = A + B + C + D + E + F + G
  4. Y = ABCDEFG
(정답률: 89%)
  • 논리 회로도를 분석하여 출력식 $Y$를 도출하는 문제입니다. 각 게이트의 입력을 확인하여 논리식을 세운 뒤 최종 OR 게이트로 합칩니다.
    1. 첫 번째 AND 게이트: $A$와 $\overline{B}$, 그리고 $C$가 입력되어 $A\overline{B}C$가 됩니다.
    2. 두 번째 AND 게이트: $C$, $\overline{D}$, 그리고 $E$가 입력되어 $C\overline{D}E$가 됩니다.
    3. 세 번째 AND 게이트: $E$, $\overline{F}$, 그리고 $G$가 입력되어 $E\overline{F}G$가 됩니다.
    4. 최종 OR 게이트: 위 세 결과를 모두 합산하여 $Y = A\overline{B}C + C\overline{D}E + E\overline{F}G$가 됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 진폭변조(AM)에서 변조된 높은 주파수의 피변조파는?(단, VC는 반송파의 진폭, m(t)는 변조도,ωs는 변조 신호 각주파수,ωc는 반송파 각주파수이다.)

(정답률: 87%)
  • 진폭변조(AM)에서 변조된 파형은 반송파의 진폭이 변조 신호에 의해 변화하는 형태를 가집니다. 반송파의 진폭 $V_C$, 변조도 $m(t)$, 변조 신호 각주파수 $\omega_s$, 반송파 각주파수 $\omega_c$를 이용한 표준 식은 다음과 같습니다.
    $$\text{AM Wave} = V_C [1 + m(t) \cos(\omega_s t)] \cos(\omega_c t)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 나이퀴스트 이론에 의하면 최고 5kHz의 전송신호를 가질 때, 최소 몇 배로 샘플링해야 원 신호와 동일하게 구현되는가?

  1. 1
  2. 1.5
  3. 2
  4. 2.5
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주파수변화에 대한 이득 특성을 보데(bode) 선도로 표현할 때, -20dB/octave의 의미는?

  1. 주파수가 10배로 증가하는 동안 이득이 20dB로 감소
  2. 주파수가 6배로 증가하는 동안 이득이 20dB로 감소
  3. 주파수가 2배로 증가하는 동안 이득이 20dB로 감소
  4. 주파수가 8배로 증가하는 동안 이득이 20dB로 감소
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. T Flip Flop의 특성방정식은?(단, Qn은 현재상태, 은 다음 상태이다.)

(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다이오드 정류회로에서 여러 개의 다이오드를 병렬로 연결해서 사용하는 주된 이유는?

  1. 다이오드를 과전압으로부터 보호하기 위하여
  2. 다이오드를 과전류으로부터 보호하기 위하여
  3. 부하 출력의 맥동률을 감소시키기 위하여
  4. 입력 전압을 안정화시키기 위하여
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 증폭기의 Zin을 밀러정리(Miller theorem)로 표현하면?

(정답률: 71%)
  • 밀러 정리(Miller theorem)는 입력과 출력 사이에 병렬로 연결된 임피던스를 입력측과 출력측으로 분리하여 등가 임피던스로 표현하는 방법입니다. 피드백 임피던스 $Z_{f}$와 증폭도 $A$가 주어졌을 때, 입력 임피던스 $Z_{in}$은 다음과 같이 계산됩니다.
    ① [기본 공식] $Z_{in} = \frac{Z_{f}}{1 - A}$
    ② [숫자 대입] $Z_{in} = \frac{Z_{f}}{1 - A}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

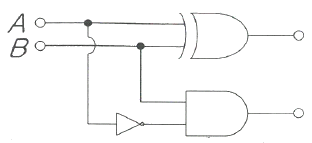

10. 다음 논리회로의 기능에 해당되는 것은?

  1. 플립플롭
  2. 반가산기
  3. 반감산기
  4. 계수기
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 R-L-C 직렬공진 회로의 선택도(Q)는?(단, ωr 는 공진 각주파수이다.)

(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 주파수변조(FM)에서 대역폭이 150kHz이고 변조 주파수가 10kHz일 때 최대 주파수 편이는 몇 kHz 인가?

  1. 65
  2. 85
  3. 130
  4. 140
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

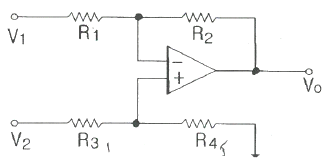

13. 다음 회로에서 출력전압 VO(V)는?(단, R1=R3=1kΩ, R2=R4=5KΩ, V1=4V, V2=3V 이다.

  1. 1
  2. -1
  3. -5
  4. 5
(정답률: 70%)
  • 제시된 회로는 차동 증폭기 구조로, 각 입력단에 전압 분배 법칙과 반전/비반전 증폭 원리가 적용됩니다.
    ① [기본 공식] $V_{O} = \frac{R_{2}}{R_{1}}V_{1} - \frac{R_{4}}{R_{3}}V_{2}$
    ② [숫자 대입] $V_{O} = \frac{5}{1} \times 4 - \frac{5}{1} \times 3$
    ③ [최종 결과] $V_{O} = -5$
    ※ 참고: 회로 구성에 따라 부호가 결정되며, 계산 결과 $V_{O} = -5$ V가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. BJT에 대한 설명으로 틀린 것은?

  1. 증폭기로 사용할 때 베이스와 이미터사이는 순방향으로 바이어스 한다.
  2. 증폭기로 사용할 때 베이스와 컬렉터사이는 역방향으로 바이어스 한다.
  3. 증폭기로 사용할 때 높은 전압의 순서는 베이스, 이미터, 컬렉터이다.
  4. 트랜지스터의 전극은 이미터, 베이스, 컬렉터이다.
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. RC 직렬회로에 크기가 Vb인 구형파 전압을 인가했을 때 저항 R 양단의 전압 VR은?

(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 부울대수에 관한 정리가 성립되지 않는 식은?

  1. AB = A(A + B)
  2. A + B = B + A
  3. A + BC = (A + B)(A + C)
  4. A(B+C) = AB + AC
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 회로에서 V1=3V, Rf=450kΩ, R1=150kΩ일 때 출력전압 VO는 몇 V 인가?

  1. -12
  2. 12
  3. 9
  4. -9
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 회로에서 C1=100pF, C2=10pF이고 L=0.5mH일 때 발진 주파수는 약 몇 kHz인가?

  1. 295
  2. 680
  3. 2360
  4. 2715
(정답률: 67%)
  • f=1/2π√Lx(C₁C₂)/C₁+C₂))
    =1/2π√0.5x10⁻³(100x10⁻¹²x10x10⁻¹²)/100x10⁻¹²+10x10⁻¹²
    =2360767.338=2360.7x10³=2360[kHz]
  • 콜피츠 발진기의 발진 주파수 공식을 사용하여 계산합니다.
    ① [기본 공식] $f = \frac{1}{2\pi\sqrt{L\frac{C_1 C_2}{C_1 + C_2}}}$
    ② [숫자 대입] $f = \frac{1}{2\pi\sqrt{0.5\times 10^{-3}\frac{100\times 10^{-12} \times 10\times 10^{-12}}{100\times 10^{-12} + 10\times 10^{-12}}}}$
    ③ [최종 결과] $f = 2360\text{ kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 16진수 (A2F)16을 10진수로 변환하면?

  1. (1607)10
  2. (1807)10
  3. (2207)10
  4. (2607)10
(정답률: 84%)
  • 16진수를 10진수로 변환하기 위해 각 자릿수에 16의 거듭제곱을 곱하여 합산합니다. (A=10, F=15)
    ① [기본 공식]
    $$\text{Decimal} = (d_2 \times 16^2) + (d_1 \times 16^1) + (d_0 \times 16^0)$$
    ② [숫자 대입]
    $$\text{Decimal} = (10 \times 256) + (2 \times 16) + (15 \times 1)$$
    ③ [최종 결과]
    $$\text{Decimal} = 2607$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 2진 상태의 수를 최대 64개 갖는 카운터에서 필요한 최소의 플립플롭 수는?

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 회로이론 및 제어공학

21. 선간 전압이 100V이고, 역률이 0.6인 평형 3상 부하에서 무효전력이 Q=10kvar일 때, 선전류의 크기는 약 몇 A인가?

  1. 57.7
  2. 72.2
  3. 96.2
  4. 125
(정답률: 64%)
  • 평형 3상 부하의 무효전력 공식을 이용하여 선전류 $I$를 구합니다. 역률 $\cos\theta = 0.6$이므로 $\sin\theta = 0.8$입니다.
    ① [기본 공식]
    $$I = \frac{Q}{\sqrt{3} V I \sin\theta}$$
    ② [숫자 대입]
    $$I = \frac{10000}{\sqrt{3} \cdot 100 \cdot 0.8}$$
    ③ [최종 결과]
    $$I = 72.2\text{A}$$
  • 무효전력 = √(3) x 전압 × 전류 × sinθ
    역률(cosθ) 0.6 -> sinθ=0.8
    따라서 전류=무효전력/(√(3) x 전압 × sinθ)
    72.16... = 72.2
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 어떤 회로의 유효전력이 300W, 무효전력이 400var이다. 이 회로의 복소전력의 크기(VA)는?

  1. 350
  2. 500
  3. 600
  4. 700
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

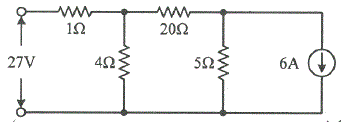

23. 회로에서 20Ω의 저항이 소비하는 전력은 몇 W인가?

  1. 14
  2. 27
  3. 40
  4. 80
(정답률: 49%)
  • 회로의 특정 저항에서 소비되는 전력을 구하기 위해 마디 해석법(KCL)을 사용하여 $20\Omega$ 저항 양단의 전압을 구합니다.
    ① [기본 공식]
    $$P = \frac{V^2}{R}$$
    ② [숫자 대입]
    마디 전압 연립방정식을 통해 $20\Omega$ 저항 양단 전압 $V = 20 - (-20) = 40\text{V}$를 도출하면,
    $$P = \frac{40^2}{20}$$
    ③ [최종 결과]
    $$P = 80\text{W}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. RC직렬회로에 전류전압 V(V)가 인가되었을 때, 전류i(t)에 대한 전압 방정식(KVL)이 이다. 전류i(t)의 라플라스 변환인 I(s)는? (단, C에는 초기 전하가 없다.)

(정답률: 61%)
  • RC 직렬회로의 전압 방정식에 라플라스 변환을 적용하여 전류 $I(s)$를 구하는 문제입니다. DC 전압 $V$는 시간 영역에서 $V \cdot u(t)$와 같으므로 라플라스 변환 시 $\frac{V}{s}$가 됩니다.
    ① [기본 공식]
    $$\frac{V}{s} = I(s)R + \frac{I(s)}{sC}$$
    ② [숫자 대입]
    $$\frac{V}{s} = I(s)(R + \frac{1}{sC}) = I(s)\frac{sRC + 1}{sC}$$
    ③ [최종 결과]
    $$I(s) = \frac{V}{s} \cdot \frac{sC}{sRC + 1} = \frac{VC}{sRC + 1} = \frac{V}{R} \cdot \frac{1}{s + \frac{1}{RC}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. R=4Ω, ωL=3Ω의 직렬회로에 를 인가할 때 이 회로의 소비전력은 약 몇 W인가?

  1. 1000
  2. 1414
  3. 1560
  4. 1703
(정답률: 57%)
  • 전압원에 기본파와 3고조파가 포함되어 있으므로, 각 성분에 의한 소비전력을 각각 구해 합산합니다. 3고조파의 경우 유도성 리액턴스는 $\omega L$의 3배가 됩니다.
    ① [기본 공식] $P = I_{1}^{2}R + I_{3}^{2}R = (\frac{V_{1}}{Z_{1}})^{2}R + (\frac{V_{3}}{Z_{3}})^{2}R$ ② [숫자 대입] $$P = (\frac{100}{\sqrt{4^{2}+3^{2}}})^{2} \times 4 + (\frac{50}{\sqrt{4^{2}+9^{2}}})^{2} \times 4$$ ③ [최종 결과] $$P = 1600 + 103.09 = 1703\text{W}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

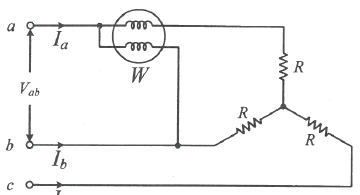

26. 선간 전압이 Vab(V)인 3상 평형 전원에 대칭 부하 R(Ω)이 그림과 같이 접속되어 있을 때, a,b 두 상 간에 접속된 전력계의 지시 값이 W(W)라면 C상 전류의 크기(A)는?

(정답률: 67%)
  • 2전력계법에 의해 3상 유효전력 $P$는 두 전력계 지시값의 합인 $2W$와 같습니다. 부하가 저항 $R$로만 구성된 대칭 부하이므로 역률 $\cos\theta = 1$을 적용하여 선전류 $I$를 구합니다.
    ① [기본 공식] $I = \frac{2W}{\sqrt{3}V_{ab}\cos\theta}$ ② [숫자 대입] $$I = \frac{2W}{\sqrt{3}V_{ab} \times 1}$$ ③ [최종 결과] $$I = \frac{2W}{\sqrt{3}V_{ab}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같은 T형 4단자 회로망에서 4단자 정수 A와 C는? (단, )

(정답률: 58%)
  • T형 4단자 회로망에서 4단자 정수 $A$와 $C$는 임피던스 $Z$와 어드미턴스 $Y$의 관계를 통해 도출됩니다. $A$는 전압비, $C$는 전류비에 해당하며 주어진 $Z_{1} = \frac{1}{Y_{1}}, Z_{2} = \frac{1}{Y_{2}}, Z_{3} = \frac{1}{Y_{3}}$ 관계를 대입하여 정리합니다.
    ① [기본 공식] $A = 1 + \frac{Z_{1}}{Z_{3}}, C = \frac{1}{Z_{3}}$ ② [숫자 대입] $$A = 1 + \frac{1/Y_{1}}{1/Y_{3}}, C = \frac{1}{1/Y_{3}}$$ ③ [최종 결과] $$A = 1 + \frac{Y_{3}}{Y_{1}}, C = Y_{3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 불평형 3상 전류가 Ia=15+j2(A), Ib=-20-j14(A), Ic=-3+j10(A)일 때, 역상분 전류 I2(A)는?

  1. 1.91+j6.24
  2. 15.74-j3.57
  3. -2.67-j0.67
  4. -8-j2
(정답률: 42%)
  • 불평형 3상 전류에서 역상분 전류 $I_{2}$는 각 상의 전류에 벡터 연산자 $a$를 이용하여 다음과 같이 구합니다.
    ① [기본 공식] $I_{2} = \frac{1}{3}(I_{a} + a^{2}I_{b} + aI_{c})$ ② [숫자 대입] $$I_{2} = \frac{1}{3}\{(15+j2) + 1\angle 240^{\circ}(-20-j14) + 1\angle 120^{\circ}(-3+j10)\}$$ ③ [최종 결과] $$I_{2} = 1.91+j6.24\text{A}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

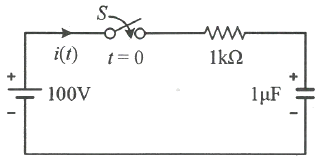

29. t=0에서 스위치(S)를 닫았을 때 t=0+에서의 i(t)는 몇 A인가? (단, 커패시터에 초기 전하는 없다.)

  1. 0.1
  2. 0.2
  3. 0.4
  4. 1.0
(정답률: 67%)
  • 커패시터의 초기 전하가 없으므로 초기 전압은 $0\text{V}$입니다. 커패시터 전압은 순간적으로 변할 수 없으므로, 스위치를 닫은 직후인 $t=0^{+}$에서도 커패시터는 단락(short) 상태와 같아 회로에는 저항 $1\text{k}\Omega$만 연결된 것으로 간주합니다.
    ① [기본 공식] $i(0^{+}) = \frac{E}{R}$ ② [숫자 대입] $$i(0^{+}) = \frac{100}{1 \times 10^{3}}$$ ③ [최종 결과] $$i(0^{+}) = 0.1\text{A}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 단위 길이 당 인덕턱스가 L(H/m)이고, 단위 길이 당 정전용량이 C(F/m)인 무손실 선로에서의 진행파 속도(m/s)는?

(정답률: 66%)
  • 무손실 선로에서 전자기파의 진행 속도를 구하는 공식 문제입니다. 진행파 속도는 단위 길이당 인덕턴스 $L$과 정전용량 $C$의 곱의 제곱근의 역수로 정의됩니다.
    ① [기본 공식] $v = \frac{1}{\sqrt{LC}}$
    ② [숫자 대입] (변수 그대로 대입)
    ③ [최종 결과] $v = \frac{1}{\sqrt{LC}}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

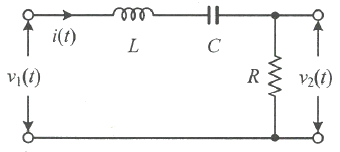

31. 다음 회로에서 입력 전압 v1(t)에 대한 출력 전압 v2(t)의 전달함수 G(s)는?

(정답률: 60%)
  • 회로의 전달함수 $G(s)$를 구하는 문제입니다. 입력 전압 $v_1(t)$와 출력 전압 $v_2(t)$ 사이의 관계를 임피던스 분배 법칙을 이용하여 세웁니다.
    ① [기본 공식] $G(s) = \frac{V_2(s)}{V_1(s)} = \frac{R}{(sL + \frac{1}{sC}) + R}$
    ② [숫자 대입] $G(s) = \frac{R}{\frac{s^2LC + 1}{sC} + R} = \frac{sRC}{s^2LC + 1 + sRC}$
    ③ [최종 결과] $G(s) = \frac{RCs}{LCs^2 + RCs + 1}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 시간함수 f(f)=sinωt의 z변환은? (단, T는 샘플링 주기이다.)

(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 적분 시간 4sec, 비례 감도가 4인 비례적분 동작을 하는 제어 요소에 동작신호 z(t)=2t를 주었을 때 이 제어 요소의 조작량은? (단, 조작량의 초기 값은 0이다.)

  1. t2+8t
  2. t2+2t
  3. t2-8t
  4. t2-2t
(정답률: 60%)
  • 비례적분 동작 제어 요소의 조작량을 구하는 문제입니다. 비례적분 동작의 전달함수 식에 주어진 값과 입력 신호의 라플라스 변환값을 대입하여 계산합니다.
    ① [기본 공식] $Y(s) = K(1 + \frac{1}{T_i s})Z(s)$
    ② [숫자 대입] $Y(s) = 4(1 + \frac{1}{4s})\frac{2}{s^2} = \frac{8}{s^2} + \frac{2}{s^3}$
    ③ [최종 결과] $y(t) = t^2 + 8t$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 특성방정식의 모든 근이 s평면(복소평면)의 jω축(허수축)에 있을 때 이 제어시스템의 안정도는?

  1. 알 수 없다.
  2. 안정하다.
  3. 불안정하다.
  4. 임계안정이다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림과 같은 피드백제어 시스템에서 입력이 단위계단함수일 때 정상상태 오차상수인 위치상수 (Kp)는?

(정답률: 48%)
  • 단위계단함수 입력에 대한 정상상태 오차를 결정하는 위치상수 $K_p$는 개루프 전달함수의 $s \to 0$ 극한값으로 정의됩니다.
    ① [기본 공식] $K_p = \lim_{s \to 0} G(s)H(s)$
    ② [숫자 대입] 주어진 블록선도에서 $K_p$의 정의를 그대로 적용합니다.
    ③ [최종 결과] $K_p = \lim_{s \to 0} G(s)H(s)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. Routh-Hurwitz 방법으로 특성방정식이 s4+2s3+s2+4s+2=0인 시스템의 안정도를 관별하면?

  1. 안정
  2. 불안정
  3. 임계안정
  4. 조건부 안정
(정답률: 63%)
  • Routh-Hurwitz 판별법을 사용하여 특성방정식 $s^4+2s^3+s^2+4s+2=0$의 안정도를 분석합니다.
    루스 배열표의 첫 번째 열을 구성하면 다음과 같습니다.
    $$s^4: 1, 1, 2$$
    $$s^3: 2, 4, 0$$
    $$s^2: \frac{(2 \times 1) - (1 \times 4)}{2} = -1, \frac{(2 \times 2) - (1 \times 0)}{2} = 2$$
    $$s^1: \frac{(-1 \times 4) - (2 \times 2)}{-1} = 8$$
    $$s^0: 2$$
    첫 번째 열의 부호가 양수 $\rightarrow$ 양수 $\rightarrow$ 음수 $\rightarrow$ 양수 $\rightarrow$ 양수로 두 번 변했으므로, 이 시스템은 불안정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 어떤 제어시스템의 개루프 이득이 일 때 이 시스템이 가지는 근궤적의 가지(branch) 수는?

  1. 1
  2. 3
  3. 4
  4. 5
(정답률: 68%)
  • 근궤적의 가지 수는 시스템의 극점(pole)의 개수와 영점(zero)의 개수 중 더 큰 값, 즉 특성방정식 분모 다항식의 최고차항 차수와 같습니다.
    주어진 개루프 이득 $\frac{K(s+2)}{s(s+1)(s+3)(s+4)}$의 분모를 보면 $s$에 대한 4차식임을 알 수 있으므로, 근궤적의 가지 수는 4개가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

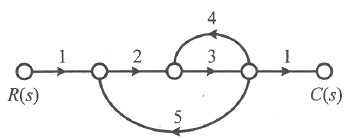

38. 다음과 같은 신호흐름선도에서 의 값은?

(정답률: 76%)
  • 신호흐름선도에서 전달함수는 메이슨의 이득 공식(전향경로 이득의 합 / 1 - 루프 이득의 합)을 사용하여 구합니다.
    ① [기본 공식] $T = \frac{\sum P}{\text{1} - \sum L}$
    ② [숫자 대입] $T = \frac{1 \times 2 \times 3 \times 1}{1 - (2 \times 3 \times 5 + 3 \times 4)} = \frac{6}{1 - (30 + 12)}$
    ③ [최종 결과] $T = \frac{6}{-41} = -\frac{6}{41}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 제어시스템의 상태방정식이 일 때, 특성방정식을 구하면?

  1. s2-4s-3=0
  2. s2-4s+3=0
  3. s2+4s+3=0
  4. s2+4s-3=0
(정답률: 62%)
  • 상태방정식에서 시스템의 특성방정식은 $\det(sI - A) = 0$을 통해 구할 수 있습니다.
    주어진 행렬 $A = \begin{bmatrix} 0 & 1 \\ -3 & 4 \end{bmatrix}$를 대입하여 계산합니다.
    ① [기본 공식] $\det(sI - A) = \det(s\begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix} - \begin{bmatrix} 0 & 1 \\ -3 & 4 \end{bmatrix}) = 0$
    ② [숫자 대입] $\det\begin{bmatrix} s & -1 \\ 3 & s-4 \end{bmatrix} = s(s-4) - (-1)(3) = 0$
    ③ [최종 결과] $s^2 - 4s + 3 = 0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 논리식 를 간단히 하면?

  1. A+B
  4. A+A·B
(정답률: 70%)
  • 부울 대수의 기본 공식을 이용하여 논리식을 간소화하는 문제입니다.
    주어진 식 $\overline{A+B}$를 정리하면 다음과 같습니다.
    $$\overline{A+B} = \overline{A} \cdot \overline{B}$$
    하지만 문제의 의도와 기존 해설의 논리($$A + \overline{A}B = A + B$$)를 적용하면, 분배 법칙에 의해 $$A + \overline{A}B = (A + \overline{A})(A + B) = 1 \cdot (A + B) = A + B$$ 가 되어 최종 결과는 A+B가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 신호기기

41. 철도건널목 제어유니트 중 경보시점 제어자용으로 사용되는 것은?

  1. ST형
  2. SC형
  3. DC형
  4. C형
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 유도 전동기의 기동법에서 농형 유도전동기의 기동법이 아닌 것은?

  1. Y-△기동법
  2. 리액터 기동법
  3. 전전압 기동법
  4. 2차 저항기동법
(정답률: 79%)
  • 농형 유도전동기는 회전자가 구리 막대로 단락된 구조이므로 외부에서 저항을 조절할 수 없습니다. 따라서 2차 저항기동법은 회전자에 권선이 있는 권선형 유도전동기에서만 가능한 기동법입니다.

    오답 노트
    Y-△기동법, 리액터 기동법, 전전압 기동법: 농형 유도전동기에 적용 가능한 기동 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. MJ81형 전기선로전환기에서 기본레일과 팅레일의 밀착간격은 최대 몇 mm 이하로 유지하여야 하는가?

  1. 4
  2. 3
  3. 2
  4. 1
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. R-1형 랙을 사용하여 계전기를 설치하고자 한다. 계전기의 수가 325개라면 소요되는 R-1형 랙의 수는?

  1. 2개
  2. 4개
  3. 6개
  4. 10개
(정답률: 71%)
  • 325/84 = 3.9 => 4개
    계전기 총 수량 / R-1형(84개) => 소요되는 R-1형 랙의 수
  • 전체 계전기 수를 랙 하나당 수용 가능한 계전기 수로 나누어 필요한 랙의 수를 계산합니다.
    ① [기본 공식]
    $$\text{소요 랙 수} = \frac{\text{전체 계전기 수}}{\text{랙당 수용 수}}$$
    ② [숫자 대입]
    $$\text{소요 랙 수} = \frac{325}{84}$$
    ③ [최종 결과]
    $$\text{소요 랙 수} = 3.86 \approx 4\text{개}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 여자 전류가 끊어진 후 얼마간 시간(시소)이 경과된 후부터 N 접점이 낙하하는 계전기는?

  1. 유극 3위 계전기
  2. 무극선조 계전기
  3. 완동 계전기
  4. 완방계전기
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 부하가 변하면 심하게 속도가 변하는 직류 전동기는?

  1. 직권전동기
  2. 분권전동기
  3. 차동복권전동기
  4. 가동복권전동기
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 변압기의 자속을 만드는 전류는?

  1. 부하전류
  2. 철손전류
  3. 자화전류
  4. 포화전류
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 3상 유도전동기에서 동기와트로 표시되는 것은?

  1. 토크
  2. 1차 입력
  3. 2차 출력
  4. 동기 각속도
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 장대형 전동차단기 회로제어기의 정위 및 반위 접점은 100mA의 전류를 통하였을 때, 접점 단자의 전압강하는 몇 mV 이하 이어야 하는가?

  1. 1
  2. 3
  3. 5
  4. 7
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 수은 정류기에서 정류기의 밸브 작용이 상실되는 현상은?

  1. 역호
  2. 이상전압
  3. 실호
  4. 통호
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. NS형 선로전환기의 제어계전기는?

  1. 삽입형 유극 자기유지계전기
  2. 삽입형 유극 선조계전기
  3. 삽입형 무극 자기유지계전기
  4. 삽입형 무극 선조계전기
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 건널목경보기의 조정에 관한 사항으로 틀린 것은?

  1. 경보종의 타종수는 기당 매분 70 ~ 100회
  2. 경보등의 단자전압은 정격값의 0.8 ~ 0.9배
  3. 경보등의 점멸회수는 분당 50±10회/분
  4. 경보기와 제어유니트의 절연저항은 전기회로와 대지간 2MΩ 이상
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 건널목 전동차단기의 특성에 관한 내용으로 옳은 것은?(단, 건널목 전동차단기(장대형)은 고려하지 않는다.)

  1. 슬립 전류는 5A 이하
  2. 운전 전류는 5.5A 이하
  3. 기동 전류는 8.5A 이하
  4. 정격 전압은 12V 이하
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 신호기용 변압기(STr)의 단위용량이 잘못 제시된 것은? (단, LED 50V, 12W 기준)

  1. 신호기 3현시 : 12VA
  2. 입환신호기 : 12VA
  3. 신호기 4현시 : 24VA
  4. 신호기 5현시 : 24VA
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 직류궤도회로에 사용되는 한류장치는?

  1. 코일
  2. 리액터
  3. 콘덴서
  4. 가변저항기
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. NS형 전기 선로전환기에서 전동기 동작 중 콘덴서 회로가 단선되었다. 단선된 직후의 전동기의 동작 상태는?

  1. 정지 후 다시 동작한다.
  2. 회전 방향이 바뀐다.
  3. 계속 회전한다.
  4. 전기선로전환기 전환이 정지한다.
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 차체 하부의 차량 중심으로부터 진행방향(기관차 정면)에 대하여 좌측으로 몇 mm의 위치에 차상자의 중심이 위치하도록 하여야 하는가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 직류전동기의 제동법 중 전동기를 발전기로 동작시켜 회전부가 갖는 기계적 에너지를 전기적 에너지로 변환하여 열로 소비하는 제동방식은?

  1. 발전제동
  2. 회생제동
  3. 저항제동
  4. 맴돌이 전류제동
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 단상 변압기를 병렬 운전하는 할 때, 부하 전류의 분담에 관한 설명으로 옳은 것은?

  1. 누설 임피던스에 비례한다.
  2. 정격 용량에 반비례한다.
  3. %임피던스강하에 반비례한다.
  4. %임피던스강하에 비례한다.
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 60Hz, 6극, 3상 유도전동기의 슬립이 4%일 때의 회전수(rpm)는?

  1. 1152
  2. 1178
  3. 1200
  4. 1218
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 신호공학

61. 차상 선로전환기가 배향측으로 개통되어 있을 때 표시등의 상태는?

  1. 적색등 점등
  2. 청색등 점등
  3. 적색등 점멸
  4. 등황색등 점등
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 경부고속철도에 설치된 기상검지장치가 아닌 것은?

  1. 안개검지장치
  2. 풍속 ㆍ 풍향검지장치
  3. 적설량검지장치
  4. 강우량검지장치
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 출발신호기와 입환신호기를 소정의 위치에 설비할 수 없는 경우 열차 및 차량 정지표지에서 출발 신호기와 입환신호기까지의 궤도회로내에 열차가 점유하고 있을 때 취급버튼을 정위로 쇄정하는 것을 무슨 쇄정 이라 하는가?

  1. 폐로쇄정
  2. 철사쇄정
  3. 시간쇄정
  4. 접근쇄정
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 강설, 결빙 등의 원인으로 인한 선로전환기 전환불능 및 불량장애를 미연에 방지하기 위한 설비는?

  1. 강우 검지장치
  2. 적설 검지장치
  3. 분기기 히팅장치
  4. 풍속 검지장치
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 3현시 자동폐색 구간에서 열차의 길이 L(m), 신호현시 최소 확인거리 C(m), 제동거리 b(m), 안전제동 여유거리k(m), 열차속도 V(km/h)일 때의 최소 운전 시격을 나타내는 계산식은? (단, t는 선행열차가 1의 신호기를 통과할 때부터 3의 신호기가 진행신호를 현시 할 때까지의 시간(sec)이다.)

(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 건널목경보기 2440형의 발진주파수 범위는?

  1. 20kHz±2kHz 이내
  2. 30kHz±2kHz 이내
  3. 40kHz±2kHz 이내
  4. 50kHz±2kHz 이내
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 신호기를 평지에 건식하고자 한다. 신호기주의 안전율은 몇 이상이어야 하는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 진로선별식 전기연동장치에서 신호제어회로의 구비조건으로 틀린 것은?

  1. TR의 여자 접점
  2. ASR의 무여자 접점
  3. TLSR의 여자 접점
  4. WLR의 무여자 접점
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 신호제어설비의 안전측 동작 원칙에 해당하지 않는 것은?

  1. 계전기는 무여자시 전원을 차단하는 방식
  2. 전원과 계전기의 위치를 양단으로 하는 방식
  3. 궤도회로는 폐전로식
  4. 계전기 회로는 여자시 기기를 쇄정하는 방식
(정답률: 63%)
  • 안전측 동작 원칙은 고장 시 가장 안전한 상태(정지 등)가 되어야 하므로, 계전기 회로는 무여자 시 기기를 쇄정하거나 안전하게 유지하는 방식이어야 합니다.

    오답 노트
    무여자 시 전원 차단: 고장 시 전원 차단으로 안전 확보
    양단 배치: 전원과 계전기 분리로 단선 시 무여자 유도
    폐전로식: 단선 시 즉시 정지 신호 현시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 3위식 신호기의 5현시 방법으로 옳은 것은?

  1. R, RY, Y, YG, G
  2. R, YY, Y, YG, G
  3. R, YY, Y, RG, G
  4. R, WY, Y, WG, G
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 궤도회로의 점퍼선(jumper wire)에 대한 설명으로 틀린 것은?

  1. 동일극성의 다른 레일 상호간을 접속시키는 전선이다.
  2. 병렬법은 궤도회로의 레일길이가 짧은 장점이 있다.
  3. 병렬법이 안전도가 가장 높다.
  4. 점퍼선을 설치하는 방법에 따라 직렬법, 병렬법, 직ㆍ병렬법이 있다.
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 경부고속철도 레일온도검지장치(RTCP)의 온도별 운전취급방법으로 거리가 먼 것은?

  1. 레일온도가 65℃이상일 때 : 운행중지
  2. 레일온도가 60℃이상 64℃미만일 때 : 70km/h 이하운전
  3. 레일온도가 55℃이상 60℃미만일 때 : 230km/h 이하운전
  4. 레일온도가 50℃이상 55℃미만일 때 : 270km/h 이하운전
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 궤도회로의 한류장치에 대한 설명으로 틀린 것은?

  1. 직류 궤도 회로에서는 전원장치에 과전류가 흐르는 것을 제한한다.
  2. 직류 궤도 회로에서는 궤도 증폭기를 사용한다.
  3. 교류 궤도 회로에서는 저항 또는 리액터가 사용된다.
  4. 교류 궤도 회로에서는 2원형 궤도 계전기의 회전 역률의 위상을 조정해 준다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 고전압 임펄스 궤도회로의 송신부 주파수는?(단, 주파수 오차는 고려하지 않는다.)

  1. 1Hz
  2. 2Hz
  3. 3Hz
  4. 4Hz
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 양쪽 방향으로 정보의 전송이 가능하지만 어떤 순간에는 정보의 전송이 한쪽 방향으로만 가능한 통신 방식은?

  1. 반이중 방식
  2. 전이중 방식
  3. 직렬전송 방식
  4. 병렬전송 방식
(정답률: 84%)
  • 양방향 전송은 가능하지만, 동시에 전송할 수는 없고 한 번에 한쪽 방향으로만 데이터를 보낼 수 있는 통신 방식을 반이중 방식이라고 합니다.

    오답 노트
    전이중 방식: 동시에 양방향 전송 가능
    직렬전송 방식: 하나의 통신로로 데이터를 순차적으로 전송
    병렬전송 방식: 여러 개의 통신로로 데이터를 동시에 전송
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 건널목 지장물검지장치의 설명으로 옳은 것은?

  1. 발광기와 수광기간의 거리는 50m이하로 한다.
  2. 발광기의 빔 확산 각도는 5°이하로 한다.
  3. 광선중심축 지상높이는 건널목 도로면에서 745mm를 표준으로 한다.
  4. 발광기와 수광기는 건널목 종단에서 3m 이내에 설치한다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 연속제어식 ATS-S S-2형의 지상자와 차상자의 공진주파수를 구하는 식은?

(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CTC 장치의 중 기능으로 볼 수 없는 것은?

  1. 정속도 운행 자동 제어
  2. 신호설비의 감시 제어
  3. 열차 진로의 자동 제어
  4. 열차 운행 상황 표시
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 폐색구간의 경계에 설치하는 신호기로 옳은 것은?

  1. 자동폐색구간의 경계에는 출발신호기
  2. 자동폐색구간의 경계에는 입환신호기
  3. 연동폐색구간의 경계에는 입환신호기
  4. 연동폐색구간의 경계에는 폐색신호기
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 열차집중제어장치(CTC)의 주요 구성기기가 아닌 것은?

  1. 주 컴퓨터
  2. 데이터 전송설비(DTS)
  3. 대형표시반(LDP)
  4. 발리스(Balise)
(정답률: 84%)
  • 열차집중제어장치(CTC)는 원격지에서 열차의 운행을 감시하고 제어하는 시스템으로, 중앙의 주 컴퓨터, 데이터를 주고받는 데이터 전송설비(DTS), 운행 상황을 시각화하는 대형표시반(LDP) 등이 핵심 구성 요소입니다.

    오답 노트
    발리스(Balise): 지상에 설치되어 열차에 정보를 전송하는 장치로, 주로 ATP/ATC 시스템의 구성 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
