철도신호기사 필기 기출문제복원 (2014-03-02)

철도신호기사 2014-03-02 필기 기출문제 해설

이 페이지는 철도신호기사 2014-03-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

철도신호기사
(2014-03-02 기출문제)

목록

1과목: 전자공학

1. 6개의 플립플롭으로 구성된 상향계수기(upcounter)의 모듈러스와 이 계수기로 계수할 수 있는 최대계수는?

  1. 모듈러스 : 5, 최대계수 : 63
  2. 모듈러스 : 6, 최대계수 : 64
  3. 모듈러스 : 63, 최대계수 : 64
  4. 모듈러스 : 64, 최대계수 : 63
(정답률: 83%)
  • 플립플롭의 개수가 $n$개일 때, 계수기가 가질 수 있는 총 상태 수인 모듈러스는 $2^{n}$이며, 최대 계수 값은 $2^{n}-1$입니다.
    ① [기본 공식] $\text{Modulus} = 2^{n}, \text{Max Count} = 2^{n}-1$
    ② [숫자 대입] $\text{Modulus} = 2^{6}, \text{Max Count} = 2^{6}-1$
    ③ [최종 결과] $\text{Modulus} = 64, \text{Max Count} = 63$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 필터를 이용하여 DSB파에서 SSB파를 얻어내려면 어떤 종류의 필터를 사용해야 하는가?

  1. 저역필터(LPF)
  2. 전대역필터(APF)
  3. 고역필터(HPF)
  4. 대역필터(BPF)
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 논리식 (A+B)(A+C)+AC를 간략화 하면?

  1. A+B
  2. A+BC
  3. A+B+C
  4. AB+AC
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. AM변조에서 100% 변조인 경우 그 변조 출력 전력이 6[kW]일 때, 반송파 성분의 전력 [kW]은?

  1. 1
  2. 1.5
  3. 2
  4. 4
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 변조신호 주파수 400Hz, 전압 3V로 주파수를 변조 했을 때 변조지수가 50이었다. 이 때 최대주파수 편이[kHz]는?

  1. 20
  2. 40
  3. 80
  4. 100
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 1024개의 입력 펄스가 들어올 때마다 한 개의 출력 펄스를 발생시키려고 한다. T 플립플롭을 이용할 경우 몇 개의 플립플롭이 필요한가?

  1. 4
  2. 6
  3. 8
  4. 10
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 이상적인 연산증폭기(Op-Amp)의 특징이 아닌 것은?

  1. 입력임피던스가 무한대이다.
  2. 전압이득이 무한대이다.
  3. 출력 임피던스가 무한대이다.
  4. 대역폭이 무한대이다.
(정답률: 81%)
  • 이상적인 연산증폭기(Op-Amp)는 입력 신호를 손실 없이 받아들이고 출력 신호를 부하에 상관없이 일정하게 전달하기 위해 입력 임피던스는 무한대, 출력 임피던스는 0이어야 합니다.

    오답 노트
    출력 임피던스가 무한대이다: 이상적인 Op-Amp의 출력 임피던스는 0이어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 그림과 같은 다이오드 회로에서 입력이 Vi=10√2sin(100t)[V]일 때, 출력 전압(Vo)의 최고치는?

  1. 약 14.14[V]
  2. 약 10[V]
  3. 약 3[V]
  4. 약 -3[V]
(정답률: 78%)
  • 입력 전압의 최댓값과 직렬 연결된 배터리 전압의 합이 출력 전압의 최고치가 되는 회로입니다. 입력 전압 $V_i = 10\sqrt{2}\sin(100t)$에서 최댓값은 $10\sqrt{2}$이며, 여기에 배터리 전압 $3\text{V}$가 더해집니다.
    ① [기본 공식] $V_{o(max)} = V_{i(max)} + V_{battery}$
    ② [숫자 대입] $V_{o(max)} = 10\sqrt{2} + 3$
    ③ [최종 결과] $V_{o(max)} \approx 14.14 + 3 = 17.14$
    단, 제시된 정답인 약 $14.14\text{V}$는 입력 전압의 최댓값 $10\sqrt{2}$만을 계산한 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림의 회로에서 V1=3[V], Rf=450[kΩ], R1=150[kΩ]일 때 출력전압 Vo[V]는?

  1. 1[V]
  2. 12[V]
  3. 15[V]
  4. 18[V]
(정답률: 68%)
  • 비반전 증폭기는 입력 전압이 비반전 단자로 들어가며, 전압 이득은 $1 + \frac{R_{f}}{R_{1}}$ 공식을 사용하여 계산합니다.
    ① [기본 공식] $V_{o} = (1 + \frac{R_{f}}{R_{1}}) \times V_{1}$
    ② [숫자 대입] $V_{o} = (1 + \frac{450}{150}) \times 3$
    ③ [최종 결과] $V_{o} = 12$
    따라서 출력전압은 $12\text{V}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 10진수 4에 해당하는 그레이코드(gray code)는?

  1. 0100
  2. 0111
  3. 1000
  4. 0110
(정답률: 75%)
  • 10진수 4를 그레이코드로 변환하는 과정입니다. 먼저 10진수 4를 2진수로 변환하면 $0100_{2}$가 됩니다. 이를 그레이코드로 바꾸기 위해 첫 번째 비트는 그대로 내려쓰고, 이후 비트부터는 이전 2진수 비트와 현재 2진수 비트를 XOR 연산합니다.
    1) 첫 번째 비트: $0$ 그대로 $\rightarrow 0$
    2) 두 번째 비트: $0 \oplus 1 \rightarrow 1$
    3) 세 번째 비트: $1 \oplus 0 \rightarrow 1$
    4) 네 번째 비트: $0 \oplus 0 \rightarrow 0$
    따라서 최종 결과는 0110이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. JK Flip-flop에서 Jn=1, Kn=0일 때 클록이 인가되면 Qn+1의 출력상태는?

  1. 부정
  2. 0
  3. 1
  4. 반전
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. PLL(Phase Locked Loop)의 주요 구성이 아닌 것은?

  1. 위상검출기
  2. 인코더
  3. VCD(Voltage Controlled Oscillstor)
  4. LPF(Low Pass Filter)
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. JK플립플롭의 JK입력을 묶어서 하나의 입력신호를 이용하는 플립플롭은?

  1. D플립플롭
  2. J플립플롭
  3. K플립플롭
  4. T플립플롭
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 이득이 100인 저주파 증폭기가 10%의 왜율을 가지고 있다. 이것을 1% 개선하기 위해서는 얼마의 전압 부궤환을 걸어 주어야 하는가?

  1. 0.01
  2. 0.09
  3. 99
  4. 100
(정답률: 54%)
  • 부궤환을 걸면 왜율은 $1 + A\beta$ 배만큼 감소합니다. 왜율을 $10\%$에서 $1\%$로 $10$배 개선하려면 폐회로 이득을 $10$배 낮추는 귀환율 $\beta$를 구해야 합니다.
    ① [기본 공식] $ A_f = \frac{A}{1 + A\beta} $
    ② [숫자 대입] $ 10 = \frac{100}{1 + 100\beta} $
    ③ [최종 결과] $ \beta = 0.09 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 회로에서 Vo는 몇 [V]인가?

  1. 3[V]
  2. 4[V]
  3. 5[V]
  4. 6[V]
(정답률: 83%)
  • 중첩의 원리를 이용하여 각 전압원에 의한 출력 전압을 각각 구한 뒤 합산합니다.
    먼저 $2\text{V}$ 전원만 고려할 때(3V 단락), $$ \frac{2}{1000} + \frac{V_o}{2000} = 0 $$ 이므로 $ V_o = -4\text{V} $ 입니다.
    다음으로 $3\text{V}$ 전원만 고려할 때(2V 단락), $$ \frac{3}{1000} = \frac{V_o - 3}{2000} $$ 이므로 $ V_o = 9\text{V} $ 입니다.
    최종 출력 전압은 두 값의 합입니다.
    ① [기본 공식] $ V_{total} = V_{o1} + V_{o2} $
    ② [숫자 대입] $ V_{total} = -4 + 9 $
    ③ [최종 결과] $ V_{total} = 5\text{V} $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 진폭변조에서 신호파 xs(t)=cos2πfst이고, 반송파 xc(t)=2cos2πfct로 주어질 때 변조도는?

  1. 20[%]
  2. 50[%]
  3. 80[%]
  4. 100[%]
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 병렬공진회로에서 공진주파수 fo의 관계식으로 맞는 것은?

(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 부울 대수의 공식이 성립하지 않는 식은?

  1. (A+B)+C=A+(B+C)
  2. (A*B)*C=A*(B*C)
  3. A+(B*C)=(A+B)*(A+C)
  4. A+A=0
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. C1=C2=0.01[㎌]이고, R1=R2=2[kΩ]일 때 발진주파수는 약 몇 [kHz]인가?

  1. 3.25
  2. 7.96
  3. 50.32
  4. 56.27
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 50[kHz]의 2 Decade 높은 주파수는?

  1. 50[kHz]
  2. 100[kHz]
  3. 500[kHz]
  4. 5[MHz]
(정답률: 68%)
  • Decade는 주파수나 전압 등의 값이 10배 변화하는 단위를 의미합니다. 2 Decade 높은 주파수는 원래 주파수에 $10^2$배를 곱하여 계산합니다.
    ① [기본 공식] $f_{new} = f_{old} \times 10^n$
    ② [숫자 대입] $f_{new} = 50 \text{ kHz} \times 10^2$
    ③ [최종 결과] $f_{new} = 5000 \text{ kHz} = 5 \text{ MHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 회로이론 및 제어공학

21. RLC 직렬 공진회로에서 제3고조파의 공진주파수 f(Hz)는?

(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. RLC 직렬회로에 e=170cos(120t+π/6)V를 인가할 때 i= 8.5cos(120t-π/6)A가 흐르는 경우 소비되는 전력은 약 몇 W인가?

  1. 361
  2. 623
  3. 720
  4. 1445
(정답률: 42%)
  • 교류 전력은 전압의 실효값, 전류의 실효값, 그리고 두 파형의 위상차에 대한 코사인 값의 곱으로 구합니다.
    ① [기본 공식] $P = V_{rms} I_{rms} \cos \theta$
    ② [숫자 대입] $P = \frac{170}{\sqrt{2}} \times \frac{8.5}{\sqrt{2}} \times \cos(\frac{\pi}{6} - (-\frac{\pi}{6}))$
    ③ [최종 결과] $P = 361.25 \text{ W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 세변의 저항 Ra=Rb=Rc=15Ω인 Y결선 회로가 있다. 이것과 등가인 △결선 회로의 각 변의 저항(Ω)은?

  1. 135
  2. 45
  3. 15
  4. 5
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. f(t)=3t2의 라플라스 변환은?

  1. 3/s3
  2. 3/s2
  3. 6/s3
  4. 6/s2
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

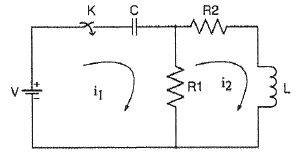

25. 다음과 같은 회로에서 t=0+에서 스위치 K를 닫았다. i1(0+), i2(0+)는 얼마인가? (단, C는 초기전압과 L의 초기전류는 0이다.)

  1. i1(0+)=0, i2(0+)=V/R2
  2. i1(0+)=V/R1, i2(0+)=0
  3. i1(0+)=0, i2(0+)=0
  4. i1(0+)=V/R1, i2(0+)V/R2
(정답률: 59%)
  • 스위치를 닫는 순간($t=0^+$)의 소자 특성을 분석합니다. 초기 전압과 전류가 0일 때, 커패시터($C$)는 단락(Short) 상태가 되고, 인덕터($L$)는 개방(Open) 상태가 됩니다.
    1. $C$가 단락되므로 $i_1(0^+)$은 전원 $V$와 저항 $R_1$에 의해 결정됩니다: $i_1(0^+) = V/R_1$
    2. $L$이 개방되므로 $i_2$가 흐르는 경로가 끊겨 전류가 흐를 수 없습니다: $i_2(0^+) = 0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 모든 초기값을 0으로 할 때, 입력에 대한 출력의 비는?

  1. 전달함수
  2. 충격함수
  3. 경사함수
  4. 포물선함수
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같은 회로에서 저항 0.2Ω에 흐르는 전류는 몇 A인가?

  1. 0.4
  2. -0.4
  3. 0.2
  4. -0.2
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 어떤 2단자 회로에 단위 임펄스 전압을 가할 때 2e-t+3e-2t(A)의 전류가 흘렀다. 이를 회로로 구성하면? (단, 각 소자의 단위는 기본 단위로 한다.)

(정답률: 44%)
  • 단위 임펄스 전압에 대한 전류 응답을 라플라스 변환하여 회로의 임피던스 구조를 분석합니다.
    전류 $i(t) = 2e^{-t} + 3e^{-2t}$를 라플라스 변환하면 $\frac{2}{s+1} + \frac{3}{s+2}$가 되며, 이는 각 가지의 임피던스가 $s+1$과 $s+2$ 형태인 병렬 회로 구조를 가짐을 의미합니다.
    따라서 해당 수식 구조와 일치하는 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같은 T형 회로에서 4단자정수 중 D 값은?

(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 분포정수 선로에서 위상정수를 β(rad/m)라 할 때 파장은?

  1. 2πβ
  2. 2π/β
  3. 4πβ
  4. 4π/β
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. Routh 안정도 판별법에 의한 방법 중 불안정한 제어계의 특성 방정식은?

  1. s3+2s2+3s+4=0
  2. s3+s2+5s+4=0
  3. s3+4s2+5s+2=0
  4. s3+3s2+2s+10=0
(정답률: 70%)
  • Routh 안정도 판별법에 따라 특성 방정식의 계수들이 모두 양수여야 하며, Routh 배열의 1열 부호 변화가 없어야 안정합니다.
    특성 방정식 $s^3 + 3s^2 + 2s + 10 = 0$의 Routh 배열을 구성하면 1열에 부호 변화가 발생하여 불안정한 계가 됩니다.

    오답 노트
    $s^3+2s^2+3s+4=0$, $s^3+s^2+5s+4=0$, $s^3+4s^2+5s+2=0$ 모두 Routh 배열 1열의 부호 변화가 없어 안정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 어떤 제어계에 단위 계단입력을 가하였더니 출력이 1-e-2t로 나타났다. 이 계의 전달함수는?

(정답률: 21%)
  • 단위 계단입력 $R(s) = \frac{1}{s}$에 대한 출력 $c(t) = 1 - e^{-2t}$를 라플라스 변환하여 전달함수 $G(s) = \frac{C(s)}{R(s)}$를 구합니다.
    ① [기본 공식] $C(s) = \mathcal{L} \{ 1 - e^{-2t} \} = \frac{1}{s} - \frac{1}{s+2}$ ② [숫자 대입] $$G(s) = \frac{\frac{1}{s} - \frac{1}{s+2}}{\frac{1}{s}} = 1 - \frac{s}{s+2}$$ ③ [최종 결과] $$G(s) = \frac{s+2-s}{s+2} = \frac{2}{s+2}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 Z변환함수 에 대응되는 라플라스 변환 함수는?

(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 블록선도에서 C(s)/R(s)의 값은?

(정답률: 71%)
  • 블록선도의 전달함수는 피드백 루프를 단순화하여 구할 수 있습니다. 먼저 내부 루프 $\frac{1}{G_1} G_2$와 $G_3$의 피드백을 결합하고, 다시 전체 루프를 정리합니다.
    ① [기본 공식] $T = \frac{G_1 \frac{\frac{G_2}{G_1}}{1 + \frac{G_2}{G_1} G_3}}{1 + \frac{\frac{G_2}{G_1}}{1 + \frac{G_2}{G_1} G_3}}$ ② [숫자 대입] $$T = \frac{G_1 \frac{G_2}{G_1 + G_2 G_3}}{1 + \frac{G_2}{G_1 + G_2 G_3}}$$ ③ [최종 결과] $$T = \frac{G_1 G_2}{G_1 + G_2 + G_2 G_3}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 과도응답에 관한 설명 중 틀린 것은?

  1. 지연 시간은 응답이 최초로 목표값의 50%가 되는데 소요되는 시간이다.
  2. 백분율 오버슈트는 최종 목표값과 최대 오버슈트와의 비를 %로 나타낸 것이다.
  3. 감쇠비는 최종 목표값과 최대 오버슈트와의 비를 나타낸 것이다.
  4. 응답시간은 응답이 요구하는 오차 이내로 정착되는데 걸리는 시간이다.
(정답률: 54%)
  • 감쇠비(제동비)는 시스템의 진동 특성을 나타내는 지표이며, 최종 목표값과 최대 오버슈트의 비를 나타내는 것이 아닙니다.

    오답 노트
    지연 시간은 응답이 목표값의 50%에 도달하는 시간이며, 백분율 오버슈트는 최종값 대비 최대 오버슈트의 비율을 의미하고, 응답시간은 허용 오차 범위 내로 정착하는 시간을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 이득이 K인 시스템의 근궤적을 그리고자 한다. 다음 중 잘못된 것은?

  1. 근궤적의 가지수는 극(Pole)의 수와 같다.
  2. 근궤적은 K=0일 때 극에서 출발하고 K=∞일 때 영점에 도착한다.
  3. 실수축에서 이득 K가 최대가 되게 하는 점이 이탈점이 될수 있다.
  4. 근궤적은 실수축에 대칭이다.
(정답률: 58%)
  • 근궤적의 가지수는 단순히 극(Pole)의 수와 같은 것이 아니라, 극점의 수와 영점의 수 중에서 더 큰 값에 의해 결정됩니다.

    오답 노트
    근궤적은 $K=0$일 때 극에서 출발하여 $K=\infty$일 때 영점으로 수렴하며, 복소근의 존재로 인해 실수축에 대해 대칭인 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 단위계단 입력신호에 대한 과도응답은?

  1. 임펄스응답
  2. 인디셜응답
  3. 노멀응답
  4. 램프응답
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음과 같은 진리표를 갖는 회로의 종류는?

  1. AND
  2. NAND
  3. NOR
  4. EX-OR
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 RC회로에 단위 계단전압을 가하면 출력전압은?

  1. 아무 전압도 나타나지 않는다.
  2. 처음부터 계단전압이 나타난다.
  3. 계단전압에서 지수적으로 감쇠한다.
  4. 0부터 상승하여 계단전압에 이른다.
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 자동제어의 분류에서 엘리베이터의 자동제어에 해당하는 제어는?

  1. 추종 제어
  2. 프로그램 제어
  3. 정치 제어
  4. 비율 제어
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 신호기기

41. 60Hz, 24극 14400W의 3상 유도전동기가 슬립 4%로 운전될 때, 2차 동손이 600W이다. 이 전동기의 전부하시의 토크는 약 몇 kg·m 인가?

  1. 32.25
  2. 45.95
  3. 48.75
  4. 52.15
(정답률: 54%)
  • 유도전동기의 출력과 회전 속도를 이용하여 토크를 구하는 문제입니다. 먼저 슬립을 고려한 실제 회전수와 각속도를 구한 뒤, 출력 공식을 통해 토크를 산출합니다.
    ① [기본 공식] $\tau = \frac{P}{\omega}$
    ② [숫자 대입] $\tau = \frac{14400}{2\pi \times \frac{120 \times 60}{24 \times 60} \times (1 - 0.04)} \div 9.8$
    ③ [최종 결과] $\tau = 48.75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 철도신호에 사용하는 시소계전기의 보류쇄정 또는 접근쇄정 시소의 허용한도는 지정시소의 몇 %이내로 유지하여야 하는가?

  1. ± 5
  2. ± 10
  3. ± 15
  4. ± 20
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 건널목 전동차단기의 전동기에 대한 설명으로 틀린 것은?

  1. 정격 전압은 DC 24[V]용으로 사용한다.
  2. 전동기의 기동 전류는 4.5[A] 이하이다.
  3. 전동기의 운전 전류는 3.6[A] 이하이다.
  4. 전동기의 활(slip)전류는 7[A] 이하이다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 전력용 반도체 소자 중 사이리스터에 속하지 않는 것은?

  1. SCR
  2. Diode
  3. Triac
  4. SUS
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 3상 유도 전동기의 토크-속도곡선이 비례추이 한다는 것은 그 곡선이 무엇에 비례하여 이동하는 것을 의미하는가?

  1. 슬립
  2. 회전수
  3. 공급전압
  4. 2차 합성 저항
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 전기선로전환기 전환 중 콘덴서 회로가 단선된 경우 전동기의 동작 상태는?

  1. 정지 후 다시 동작한다.
  2. 회전방향이 바뀐다.
  3. 계속 회전한다.
  4. 전기선로전환기 전환이 정지한다.
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 회로는 어떤 회로인가?

  1. 3상 브리지 정류회로
  2. 3상 전파 제어정류회로
  3. 단상 3배압 제어정류회로
  4. 3상 반파 제어정류회로
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 철도 건널목 전동차단기 설치 시 조정에 해당되지 않는 사항은?

  1. 차단봉의 설치 방향
  2. Holding Device의 설치 방향
  3. 회로 제어기의 접점 동작위치
  4. 열차 도착 시까지의 Waiting Time 조정
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. NS형 전기선로전환기의 마찰클러치에 대한 설명으로 틀린 것은?

  1. 전동기가 회전 또는 정지할 때 기어(gear)에 충격을 주지 않도록 흡수한다.
  2. 첨단에 이물질이 끼거나 쇄정간이 걸릴 때 전동기를 보호한다.
  3. 강하게 조정하면 전동기가 정지할 때 충격이 크고 공전할 때는 슬립 전류가 크게 된다.
  4. 마찰클러치의 조정은 여름에는 약하게, 겨울에는 강하게 한다.
(정답률: 72%)
  • 마찰클러치는 온도 변화에 따른 오일의 점도 변화를 고려하여 조정해야 합니다. 겨울철에는 오일의 점도가 높아져 뻑뻑해지므로 약하게 조정하고, 여름철에는 점도가 낮아져 미끄러지기 쉬우므로 강하게 조정해야 합니다.

    오답 노트
    전동기 회전/정지 시 충격 흡수: 마찰클러치의 기본 기능
    이물질 끼임 시 전동기 보호: 슬립 현상을 통한 보호 기능
    강한 조정 시 영향: 정지 충격 증가 및 슬립 전류 증가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 변압기에서 역률 100%일 때의 전압변동률 ε, 퍼센트 저항강하를 p라 할 때 이들 사이의 관계는?

  1. ε≒p
  2. ε≒√p
  3. ε≒p/2
  4. ε≒p/√2
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 접점수가 NR2/NR2 이고 정격전류가 125 mA, 선륜 저항이 4 Ω, 사용전압이 0.5 V 인 계전기는?

  1. 직류 단속계전기
  2. 직류 궤도 연동계전기
  3. 직류 유극 선조계전기
  4. 직류 무극 궤도계전기
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 전기 선로전환기의 전환을 직접 제어하는 계전기는?

  1. WR
  2. HR
  3. ZR
  4. TR
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 수은 정류기 이상 현상 또는 전기적 고장이 아닌 것은?

  1. 역호
  2. 이상전압
  3. 점호
  4. 통호
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 단상 변압기의 1차 전압이 2200V, 1차 무부하 전류는 0.088A, 무부하 철손이 110W라고 하면, 자화전류는 몇 A인가?

  1. 0.0624
  2. 0.0724
  3. 0.0824
  4. 0.0924
(정답률: 48%)
  • 무부하 전류(여자 전류)는 철손 전류와 자화 전류의 벡터 합으로 이루어집니다. 피타고라스 정리를 이용하여 자화 전류를 구할 수 있습니다.
    ① [기본 공식] $I_{m} = \sqrt{I_{0}^{2} - I_{i}^{2}}$
    ② [숫자 대입] $I_{m} = \sqrt{0.088^{2} - (\frac{110}{2200})^{2}}$
    ③ [최종 결과] $I_{m} = 0.0724$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 회전기의 정격 중에서 전기 철도용 전원 기기에만 적용되는 정격은?

  1. 공칭 정격
  2. 단시간 정격
  3. 반복 정격
  4. 연속 정격
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 신호기기 총괄표의 기재 사항이 아닌 것은?

  1. 종별, 형식, 정격
  2. 제조자명, 제조년원일, 제조번호
  3. 구입년도, 설치년원일, 설치장소
  4. 검사자, 구매자, 설치자
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 24V, 50A가 정격인 정전압 정류기가 있다. 이 정류기에 흐르는 정류기의 역류는 몇 A 이하로 유지하여야 하는가?

  1. 2.5A
  2. 0.25A
  3. 0.025A
  4. 0.0025A
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 철도건널목 제어기기 중 경보시점에 설치하는 것은?

  1. ST형
  2. SC형
  3. DC형
  4. C형
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 교류 NS형 전기선로전환기 장치 내부에 없는 것은?

  1. 제어 계전기
  2. 회로 제어기
  3. 전철제어 계전기
  4. 유도 전동기
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 출력 1kW, 효율 80%인 기계의 기계적 손실은?

  1. 100W
  2. 200W
  3. 250W
  4. 800W
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 신호공학

61. 운전 시격에 대한 설명으로 맞는 것은?

  1. 1일 최대의 열차 운용 횟수
  2. 선행 열차와 후속 열차간의 상호 운행 간격
  3. 1시간 동안 운행 할 수 있는 최대 열차 수
  4. 선행 열차와 후속 열차간의 최소 운전 간격
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 철도신호의 정지, 주의, 감속 및 진행신호를 현시하는 다등형 신호기의 도식기호는?

(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 궤도회로의 불평형률은? ( UB: 불평형률[%], I1, I2 : 각 레일의 전류)

(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 국철 A.T.C 구간의 차량입환시 열차속도코드는 얼마인가?

  1. 25[km/h]이하
  2. 45[km/h]이하
  3. 65[km/h]이하
  4. 75[km/h]이하
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 경부고속철도에 사용중인 UM71C형 무절연 궤도회로장치를 구성하고 있는 기기가 아닌 것은?

  1. 전압안정기
  2. 보상용콘덴서
  3. 동조유니트
  4. 매칭유니트
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 열차 최고속도가 150km/h로 운행하는 선구에 건널목 경보시간을 30초로 할 때 적정한 경보제어거리는?

  1. 850m
  2. 1000m
  3. 1250m
  4. 1450m
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 경부고속선 열차제어시스템(TCS)의 구성요소가 아닌 것은?

  1. ATO(열차자동운전장치)
  2. CTC(열차집중제어장치)
  3. IXL(전자연동장치)
  4. ATC(열차자동제어장치)
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 진로쇄정을 진로구분쇄정으로 설치하는 목적으로 맞는 것은?

  1. 보안도를 향상시킨다.
  2. 역구내 운전 정리 작업의 효율을 증대시킨다.
  3. 시설비를 크게 절감하기 위함이다.
  4. 열차의 안전운행을 도모시키기 위함이다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 전차선 절연구간 예고지상장치에 대한 설명으로 틀린 것은?

  1. 송신기와 지상자의 간격은 20m 이내
  2. 취부위치는 점제어식 자동열차정지장치에 준하여 설치
  3. 송신 주파수범위는 68kHz ± 68Hz
  4. 입력측 전원전압은 AC 110 ± 10V(60Hz)이하
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 철도건널목 신호분석장치의 저장정보 및 출력내용이 아닌 것은?

  1. 경보제어시간 및 경보시간 정보
  2. 수동으로 차단기 조작시간 정보
  3. 지장물검지장치 작동정보
  4. 제어구간 궤도회로 송, 착전 전압정보
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 열차자동방호장치(ATP)의 정보전송장치 설치조건으로 거리가 먼 것은?

  1. 열차진행방향에서 가변정보전송장치, 고정정보전송장치 순서로 설치하여야 한다.
  2. 텔레그램 입력 후 습기가 유입되지 않도록 흰색 봉인 플러그를 접속하여야 한다.
  3. 연속된 2개의 정보전송장치는 3[m] 이상거리를 두고 설치하여야 한다.
  4. 침목을 중심으로 가로방향으로 설치하는 것이 표준이다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 경부고속철도(KTX)에 설치된 전자연동장치(SSI)의 큐비클 내 구성기기가 아닌 것은?

  1. 불연속전송모듈(CEP)
  2. 진단모듈(DIA)
  3. 다중처리모듈(MPM)
  4. 조작표시반 처리모듈(PPM)
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 건널목경보기 2440형의 발진주파수 범위는?

  1. 20kHz±2kHz 이내
  2. 25kHz±4kHz 이내
  3. 40kHz±2kHz 이내
  4. 45kHz±4kHz 이내
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 신호기 중 비자동구간 장내신호기 외방 400[m]이상의 지점에 설치하며, 장내신호기의 확인거리를 보충해 주는 신호기는?

  1. 통과 신호기
  2. 유도 신호기
  3. 원방 신호기
  4. 폐색 신호기
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 경부고속철도에서 하나의 궤도회로 송신기와 수신기 케이블 길이가 동일하게 구성되도록 전류를 감쇄시키기 위하여 사용되는 것은?

  1. 감쇄기
  2. 매칭 유니트
  3. 거리 조정기
  4. 방향 계전기
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 신호검측차로 측정할 수 없는 것은?

  1. AF궤도회로의 반송파전류
  2. 임펄스 궤도회로의 전압
  3. ATS장치의 선택도(Q)
  4. 건널목 장치의 조명의 밝기
(정답률: 68%)
  • 신호검측차는 궤도회로의 전기적 특성이나 ATS 장치의 성능 등 전기·전자적 신호 상태를 측정하는 차량입니다.
    건널목 장치의 조명의 밝기는 육안으로 확인하거나 조도계를 사용하는 물리적 측정 영역이므로, 신호검측차의 전기적 측정 범위에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 경부고속철도에서 열차의 운행방향에 따라 궤도회로를 조정하는 장치는?

  1. 거리 계전기
  2. 방향 계전기
  3. 거리 조정기
  4. 송신기
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 역간 열차 평균 운전시분이 7분이고 폐색 취급 시분이 5분일 경우 단선구간의 선로용량은? (단, 선로이용률은 0.75임)

  1. 60회
  2. 75회
  3. 90회
  4. 120회
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 철도신호보안장치의 사고를 방지하기 위해 안전측 동작(Fail-safe)의 원칙을 적용하고 있는데, 이에 해당하지 않는 것은?

  1. 폐전로 방식으로 회로를 구성
  2. 회로의 조건을 한선에 넣어 제어회로 구성
  3. 제어접점이 낙하하면 전원을 차단함과 동시에 계전기의 양단을 단락하도록 구성
  4. 교류 궤도계전기는 정해진 위상 이외의 미류에 대해 오동작되지 않도록 위상제어방식으로 구성
(정답률: 63%)
  • Fail-safe 원칙은 부품이나 회로에 고장이 발생했을 때 시스템이 자동으로 가장 안전한 상태(정지 등)가 되도록 설계하는 것입니다.
    회로의 조건을 한선에 넣어 제어회로를 구성하면, 해당 선로 단선 시 제어가 불가능해져 위험한 상태가 될 수 있으므로 안전측 동작 원칙에 어긋납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 신호장에 가까이 있으며 많은 철관 장치의 방향을 바꾸기 위하여 설치되는 것은?

  1. 디플렉션 바
  2. 직각 크랭크
  3. 파이프 콤펜세이터
  4. T 크랭크
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
