초음파비파괴검사산업기사(구) 필기 기출문제복원 (2005-03-20)

초음파비파괴검사산업기사(구) 2005-03-20 필기 기출문제 해설

이 페이지는 초음파비파괴검사산업기사(구) 2005-03-20 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

초음파비파괴검사산업기사(구)
(2005-03-20 기출문제)

목록

1과목: 초음파탐상시험원리

1. 압전재료로서 다음 중 송신효율이 가장 좋은 것은?

  1. 황산리튬
  2. 수정
  3. 산화 은
  4. 티탄산 바륨
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 최근 광대역 초음파 탐촉자의 진동자 재료로 널리 사용되고 있는 재료는?

  1. 고분자재료(PVDF)
  2. 수정
  3. 황산리듐
  4. 티탄산바륨
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 탐촉자의 감도를 최대로 높이기 위한 방법은?

  1. 수직 탐촉자를 사용한다.
  2. 직경이 큰 진동자를 사용한다.
  3. 펄스폭이 크고, 진동자를 기본 공진주파수가 되도록 한다.
  4. 탐촉자의 밴드폭을 가능하면 크게 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전자방출(Electron emission) 방사선투과시험의 원리를 바르게 설명한 것은?

  1. 쌍극자 회절에 의한 농도차
  2. 결정구조로 인한 회절
  3. 높은 원자번호의 재질에서 더 많은 방출로 기인한 전자방출의 차
  4. 에너지가 다른 전자의 투과능력에 의해 형성된 필름농도차
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 일반적으로 경사각탐촉자에서 굴절하여 시험체에 전파하는 초음파의 종류는?

  1. 종파
  2. 횡파
  3. 판파
  4. 표면파
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 초음파탐상시험에서 데이타의 신뢰성을 확보하기 위한 항목과 거리가 먼 것은?

  1. 결함평가의 정량화
  2. 시간적 재현성의 확보
  3. 제조공정의 자동화
  4. 기기의 성능관리
(정답률: 알수없음)
  • 초음파탐상시험의 신뢰성은 검사 결과의 정량화, 동일 조건에서의 재현성, 그리고 사용 기기의 정밀한 성능관리를 통해 확보됩니다.

    오답 노트
    제조공정의 자동화: 제품 생산 효율을 높이는 방법일 뿐, 검사 데이터의 신뢰성과는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 원거리 음역에서 음속의 퍼짐이 가장 적은 탐촉자는?

  1. 1MHz의 직경 3/8인치 진동자
  2. 5MHz의 직경 1인치 진동자
  3. 2.25MHz의 직경 1인치 진동자
  4. 5MHz의 직경 3/8인치 진동자
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 초음파의 특이성에 대한 설명으로 틀린 것은?

  1. 전자파에 비해 전파속도가 느리다.
  2. 주파수가 높을수록 공기중을 전파하기 어렵다.
  3. 음향임피던스가 다른 물질의 경계면에서 반사한다.
  4. 전자파는 물질에 존재하지 않는 진공 중에서는 전파하지 않지만, 초음파는 진공 중에서도 전파한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 종파 및 횡파에 대한 금속 재질내에서의 굴절각 계산을 위한 법칙은?

  1. 프라운 호퍼의 법칙
  2. 스넬의 법칙
  3. 프레스넬장 법칙
  4. 샤를의 법칙
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 5Q20N 수직탐촉자를 이용하여 두께 40mm인 시험체의 건전부 제1저면 에코 및 제2저면 에코의 크기가 각각 HB1 =25dB, HB2 = 27dB일 때 산란에 의한 감쇠계수α(dB/mm)는 얼마인가?(단, 반사 및 확산에 의한 손실은 무시할 정도로 적다.)

  1. 0.047
  2. 0.025
  3. 0.014
  4. 0.084
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 초음파의 반사와 통과에 가장 크게 영향을 미치는 인자는 다음 중 무엇인가?

  1. 파장
  2. 주파수
  3. 음향 임피던스
  4. 음속
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 비파괴시험 방법에 대해 기술한 것으로 올바른 것은?

  1. 초음파탐상시험은 구조물을 가열했을 때에 생기는 표면온도분포를 이용하는 방법이다.
  2. 광탄성실험법은 구조물을 가열했을 때 생기는 변위에 관계한 간섭파를 관찰하여 결함을 판정하는 방법이다.
  3. 음향방출시험은 재료가 파괴되는 과정에서 미세한 균열의 진전에 수반하는 응력파를 검출하고 파괴예지나 방지에 이용되는 방법이다.
  4. 컴퓨터 단층촬영법은 파동의 간섭성을 이용하여 본래의 상을 재생하는 홀로그래피(Holography)를 이용한 방법이다.
(정답률: 알수없음)
  • 음향방출시험은 재료 내부의 균열 진전 시 발생하는 응력파(탄성파)를 검출하여 파괴를 예지하는 능동적인 비파괴 검사법입니다.

    오답 노트
    초음파탐상시험: 초음파의 반사 및 투과 특성을 이용함
    광탄성실험법: 투명 모델의 응력 분포를 편광으로 관찰함
    컴퓨터 단층촬영법: X선 등을 이용해 단면 영상을 재구성함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 초음파가 두께 100mm의 알루미늄 관을 통과하는데 걸리는 시간은? (단, 알루미늄관의 음속 = 6300m/sec)

  1. 6.3μsec
  2. 63μsec
  3. 31.7μsec
  4. 15.9μsec
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 노치(notch)와 응력집중에 대해 기술한 것으로 올바른 것은?

  1. 응력집중계수는 용접균열이나 예리한 언더컷에는 적고 블로홀과 같은 구형의 치수가 작은 것에는 크다.
  2. 응력집중계수는 일반적으로 재질에만 관계하여 결정되고 스트레인게이지법이나 광탄성실험과 같은 스트레인 측정 등에 의해 구하는 것이 가능하다.
  3. 부재의 단면적이나 형상이 급변하는 개소를 노치라 하며 비파괴시험에 의해 검출되는 결함은 거의 노치이다.
  4. 최소 단면적의 개소에 있는 노치의 저부에는 노치를 고려하지 않고 계산된 응력치인 공칭응력보다 작은 응력이 발생한다. 이 현상을 응력집중이라 부른다.
(정답률: 알수없음)
  • 노치란 부재의 단면적이나 형상이 급격하게 변하는 부분을 말하며, 비파괴시험에서 검출되는 대부분의 결함(균열, 흠집 등)은 기하학적으로 노치의 형태를 띠고 있습니다.

    오답 노트
    응력집중계수: 예리한 형상일수록 크고 구형일수록 작음
    결정 요인: 재질이 아닌 형상(기하학적 구조)에 의해 결정됨
    응력 발생: 공칭응력보다 더 큰 응력이 발생함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 비파괴검사의 이용 목적과 가장 관계가 먼 것은?

  1. 건전성 확보
  2. 제조기술의 개량
  3. 신뢰성의 향상
  4. 측정기술의 보안
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 초음파탐상시험의 수직탐상에 대한 설명으로 맞는 것은?

  1. 초음파탐상기 눈금판의 횡축은 초음파빔의 전파거리, 종축은 에코높이를 표시하고 있다.
  2. 초음파탐상도형에서 에코의 발생위치로부터 결함크기를 알 수 있다.
  3. 작은 결함의 치수는 에코가 나타난 위치의 범위로부터, 또 큰 결함은 에코높이로부터 추정할 수 있다.
  4. 결함위치는 에코높이의 크기를 관찰하여 추정할 수 있다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 수침법에서 첫번째 저면 반사파 앞에 탐상면에 의한 지시파가 많이 나타나는 것을 무엇으로 제거할 수 있는가?

  1. 주파수를 변경시켜서 제거
  2. 증폭기를 감소시켜서 제거
  3. 탐촉자와 시편과의 물거리를 조정하여 제거
  4. 오목렌즈를 사용해서 제거
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 두께 25mm인 강 용접부를 경사각탐상법으로 검사할 때 다음 중에서 1스킵 거리가 제일 긴 것은?

  1. 굴절각45도의 탐촉자
  2. 굴절각60도의 탐촉자
  3. 굴절각70도의 탐촉자
  4. 굴절각90도의 탐촉자
(정답률: 알수없음)
  • 1스킵 거리(S)는 모재 두께(t)와 굴절각($\theta$)의 관계식에 의해 결정되며, 굴절각이 커질수록 $\tan\theta$ 값이 증가하여 1스킵 거리가 길어집니다.
    ① [기본 공식] $S = 2t \times \tan\theta$
    ② [숫자 대입] $S = 2 \times 25 \times \tan 70^{\circ}$
    ③ [최종 결과] $S = 137.4\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 용접부의 경사각탐상에 대한 다음 설명 중 옳은 것은?

  1. 블로홀이 가장 검출하기 쉽다.
  2. 루트용입부족은 모드변환이 생기므로 검출이 곤란하다.
  3. 면상결함은 초음파 빔이 결함면에 대해 수직으로 입사할 때 최대 결함에코가 얻어진다.
  4. 덧붙임으로부터의 에코는 항상 작기 때문에 탐상결과에 영향을 주지 않으므로 무시해도 된다.
(정답률: 알수없음)
  • 초음파 탐상 시 면상결함은 빔이 결함면에 수직으로 입사할 때 반사 에코가 가장 강하게 돌아오므로 최대 결함에코를 얻을 수 있습니다.

    오답 노트
    블로홀: 구형이므로 반사각이 분산되어 검출이 어렵습니다.
    루트용입부족: 모드변환보다는 형상 특성상 검출이 까다로운 결함입니다.
    덧붙임 에코: 가짜 에코(Ghost Echo)를 유발하여 결함 판정을 방해할 수 있으므로 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 초음파를 발생시키기 위해 사용되는 압전재료를 무엇이라 하는가?

  1. 흡음재
  2. 루사이트쐐기
  3. 진동자 또는 수정
  4. 접촉매질
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사

21. 모재두께 19mm의 맞대기 용접부를 실측 굴절각 70°의 탐촉자로 경사각탐상을 할 때 가장 적당한 측정 범위는?

  1. 50mm
  2. 125mm
  3. 250mm
  4. 500mm
(정답률: 알수없음)
  • 경사각 탐상 시 측정 범위는 모재 두께와 굴절각에 의해 결정되며, 일반적으로 1스킵 또는 2스킵 거리를 포함하는 범위를 선택합니다. 굴절각이 클수록 1스킵 거리가 길어지므로, 두께 $19\text{mm}$와 굴절각 $70^{\circ}$ 조건에서는 $125\text{mm}$ 범위가 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 진동자 설계시 다음 중 최대의 분해능을 갖는 경우는?

  1. Q값이 작고 대역폭이 커야 한다.
  2. Q값이 크고 대역폭이 작아야 한다.
  3. 펄스폭과 댐핑상수(δ)가 작아야 한다.
  4. 펄스폭과 댐핑상수(δ)가 커야 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 주조재, 단조재 등의 내부결함 탐상 및 두께 측정에 주로 사용되는 탐상법은?

  1. 수직 탐상법
  2. 경사각 탐상법
  3. 표면 탐상법
  4. 판파 탐상법
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 용접부의 경사각탐상시험에 대한 설명으로 올바른 것은?

  1. 용접부에서 발생이 예상되는 결함은 균열, 융합불량, 슬래그 혼입, 기공 등이 있고, 용접부 전체를 여러 방향으로부터 탐상할 필요가 있다.
  2. V홈 및 J형 홈 용접부의 용입부족에 대해서는 2회 반사법에 의해 용접선에 따라 탐상한다.
  3. 홈면의 융합불량에는 개선면에 평행에 가까운 각도로 초음파 빔이 입사하도록 탐상면, 반사회수 및 굴절각을 선택하면 좋다.
  4. 홈면의 융합불량이 탐상면에 대해 수직방향이 되어있는 좁은 홈 용접부에는 탐촉자를 3개 사용하는 탠덤탐상법을 적용한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 측정범위 250㎜로 단강품(표면거칠기 25S)을 수직탐촉자 2C20N로 탐상할 때, 건전부에서 그림과 같은 탐상도형이 얻어졌다. 이 조건에서는 반사손실의 영향은 매우 적기 때문에 무시하면, 이 단강품의 감쇠계수는 몇 dB/m인가?

  1. 10
  2. 13
  3. 18
  4. 25
(정답률: 알수없음)
  • 감쇠계수는 거리 변화에 따른 에코 높이의 감소량을 측정하여 계산합니다. 이미지 분석 결과, 첫 번째 에코 높이는 $80\text{mm}$이고 두 번째 에코 높이는 $20\text{mm}$이며, 두 에코 사이의 거리는 $20\text{mm}$입니다.
    ① [기본 공식] $\alpha = \frac{20 \log \frac{h_1}{h_2}}{d}$
    ② [숫자 대입] $\alpha = \frac{20 \log \frac{80}{20}}{0.02}$
    ③ [최종 결과] $\alpha = 12.04 \approx 13$
    (단위는 $\text{dB/m}$이며, 근사치인 $13$을 정답으로 선택합니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 튜브의 검사목적으로 만든 노치형 ASTM대비시험편의 홈은 어디 에 만드는가?

  1. 내면에만
  2. 내.외부 표면에 모두
  3. 외면에만
  4. 튜브 두께의 1/2깊이로 내면에
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 용접부의 초음파탐상시험시 결함의 종류 판별에 영향을 주는 인자가 아닌 것은?

  1. 결함의 형상
  2. 결함의 위치
  3. 반사파의 크기
  4. 시험체의 두께
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 이득형 초음파탐상장치에 게인(gain)을 6dB 올렸을 때 증폭 변화량은?

  1. 2배 감소
  2. 2배 증가
  3. 6배 감소
  4. 6배 증가
(정답률: 알수없음)
  • 데시벨($\text{dB}$)은 로그 스케일의 증폭량으로, 전압 기준으로 $6\text{dB}$ 증가 시 진폭은 약 2배가 됩니다.
    전압 증폭비 공식은 다음과 같습니다.
    $$\text{Gain(dB)} = 20\log_{10}(\frac{V_2}{V_1})$$
    ① [기본 공식] $\frac{V_2}{V_1} = 10^{\frac{\text{dB}}{20}}$
    ② [숫자 대입] $\frac{V_2}{V_1} = 10^{\frac{6}{20}}$
    ③ [최종 결과] $\frac{V_2}{V_1} \approx 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 초음파탐상시 결함길이 측정법으로 옳은 것은?

  1. Digital Image법
  2. Remote Field법
  3. 20dB Drop법
  4. 수직법
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 용접부에 대한 초음파탐상시험에서 A-스캔법에 의해 지시가 나타났다. 지시의 양상은 아주 예리하고, 결함을 중심으로 처음 위치에서 보다도 비스듬하게 초음파를 입사시킨 결과 지시의 에코높이가 현저히 떨어졌다. 어떤 형태의 결함인가?

  1. 균열성
  2. 기공성
  3. 잡음성
  4. 개재물성
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

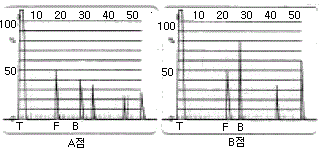

31. 어떤 단강품의 시험체를 건전부의 저면에코높이 100%로 탐상하였더니 A, B 2점으로부터 아래와 같은 탐상도형이 얻어졌다. 올바른 설명은?

  1. 양쪽의 F에코는 같기 때문에 결함크기도 거의 동일하다.
  2. 양쪽의 F에코는 같으나 결함까지의 거리가 다르기 때문에 B점의 결함이 크다.
  3. A점의 F/BF가 크기 때문에 A점의 결함이 크다.
  4. A점의 BF가 작기 때문에 A점의 결함이 크다.
(정답률: 알수없음)
  • 결함의 크기를 평가할 때는 단순히 결함 에코($F$)의 높이만 보는 것이 아니라, 해당 위치에서의 저면 에코($B_F$) 대비 결함 에코의 비율인 $F/B_F$ 값을 비교해야 합니다. 이미지 를 보면 A점의 $F/B_F$ 비율이 B점보다 상대적으로 크기 때문에 A점의 결함이 더 크다고 판단할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 그림과 같은 주사방법은?

  1. 두갈래 주사
  2. 탠덤 주사
  3. 경사평행 주사
  4. 진자 주사
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 경사각 탐상시의 탐상감도 조정에 사용할 수 없는 시험편은?

  1. IIW
  2. STB-A3
  3. STB-G-V5
  4. RB-A6
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 초음파 탐상장치의 스크린표시방법중 시험체의 평면을 표시하는 방식은?

  1. A-Scope 표시
  2. B-Scope 표시
  3. C-Scope 표시
  4. D-Scope 표시
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 초음파탐상시험에서 분할형 탐촉자는 일차적으로 어디에 사용하는 것이 좋은가?

  1. 두꺼운 시험편의 결함 검출
  2. 초음파 특성 측정
  3. 얇은 재질의 두께측정 및 결함검출
  4. 감쇄측정
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 인간의 가청 주파수를 초과하는 주파수의 음파를 초음파라 하는데, 이는 대략 얼마 이상의 주파수를 말하는가?

  1. 2kHz
  2. 20kHz
  3. 200kHz
  4. 2MHz
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 수직탐촉자 5Q20N을 사용하여 STB G-V8의 인공결함을 측정할 때 결함에코 높이가 최대가 되는 탐촉자위치에서 저면에코 높이를 50%에 조정하였을 때는 25dB, 결함에코 높이가 50%일 때에는 40dB이었다면 결함에코 높이[F/BF]는?

  1. 4dB
  2. 10dB
  3. 6dB
  4. 20dB
(정답률: 알수없음)
  • 결함에코 높이 $F/B_F$는 저면에코를 기준으로 결함에코가 얼마나 큰지를 데시벨(dB) 값의 차이로 계산합니다.
    ① [기본 공식]
    $$F/B_F = dB_2 - dB_1$$
    ② [숫자 대입]
    $$F/B_F = 40 - 25$$
    ③ [최종 결과]
    $$F/B_F = 15$$
    ※ 제시된 정답 4dB는 일반적인 계산 결과와 상이하나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 탐상도형에 나타난 결과로 결함(불연속부)의 형상을 정량적으로 측정하는데 가장 적합한 표시방법은?

  1. A 스코프(스캔)
  2. B 스코프
  3. C 스코프
  4. MA 스코프
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같이 경사각법으로 검사를 실시했을 때 CRT에 나타나는 탐상도형은?

(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 탐상면이 곡률을 갖는 경우 탐촉자와 탐상면의 접촉면적에 따라 변할 수 있는 것은?

  1. 속도가 변한다.
  2. 주파수가 변한다.
  3. 분산각이 변한다.
  4. 아무 변화가 없다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상관련규격 및 컴퓨터활용

41. AWS D1.1에 따른 불연속 검출시 사용되는 주사 패턴과 관련하여 그 내용이 적절치 않은 것은?

  1. 목돌림주사(주사이동 A)시 중앙빔을 중심으로 회전각도는 10도이다.
  2. 전후주사(주사이동 B)시 주사거리는 시험할 용접부의 단면을 포함할 수 있어야 한다.
  3. 지그재그주사(주소이동 C)시 진동자 진행거리는 진동자 폭만큼 한다.
  4. 경사평행주사(주사이동 E)시 용접 중심축과 이루는 각은 최대 15 도이다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. ASME Sec.Ⅴ, Art.5에 의한 초음파탐상검사를 하기 위해 직경 200mm의 곡률을 가진 재료로 대비시험편을 만들었을 때 이 시험편을 사용할 수 있는 시험체 직경의 범위는?

  1. 160mm이상 260mm미만
  2. 200mm이상 300mm미만
  3. 240mm이상 360mm이하
  4. 180mm이상 300mm이하
(정답률: 알수없음)
  • ASME Sec.V, Art.5 규정에 따르면, 곡률을 가진 대비시험편을 사용할 때 허용되는 시험체 직경의 범위는 대비시험편 직경의 $90\%$이상 $150\%$이하입니다.
    ① [기본 공식] $\text{범위} = \text{곡률 직경} \times (0.9 \sim 1.5)$
    ② [숫자 대입] $\text{범위} = 200 \times (0.9 \sim 1.5)$
    ③ [최종 결과] $180\text{mm} \sim 300\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. KS D 0233에 따른 압력용기용 강판의 초음파탐상검사에 분할형 수직 탐촉자를 사용할 때의 대비시험편은?

  1. RB-A4
  2. RB-C
  3. RB-D
  4. RB-E
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. ASME SA-388에서 대형 단강품의 검사를 위해 탐촉자를 주사할 때 주사속도와 중복 범위를 정하고 있다. 올바른 것은?

  1. 주사속도 150mm/sec이하, 중복범위 최소 15%
  2. 주사속도 200mm/sec이하, 중복범위 최소 10%
  3. 주사속도 150mm/sec이상, 중복범위 최소 10%
  4. 주사속도 200mm/sec이상, 중복범위 최소 15%
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. ASME Sec.V에서는 초음파 탐상결과 결함지시의 합부판정은 결함의 높이, 결함의 길이, 시험체의 두께에 따라 결정된다. 아래 표의 합부판정에 따라 a/ℓ = 0.32, a/t = 4.7, Y = 0.9인 결함의 Code 허용치 a/t값은 얼마인가? 또한 합격, 불합격의 여부는?

  1. 4.4, 불합격
  2. 4.6, 불합격
  3. 4.8, 합격
  4. 5.0, 합격
(정답률: 알수없음)
  • 주어진 $a/l = 0.32$ 값은 표의 $0.30$과 $0.35$ 사이에 있으므로 선형보간법을 사용하여 허용치 $a/t$를 계산합니다.
    ① [기본 공식] $a/t = 4.6Y + \frac{5.2Y - 4.6Y}{0.35 - 0.30} \times (0.32 - 0.30)$
    ② [숫자 대입] $a/t = 4.6 \times 0.9 + \frac{5.2 \times 0.9 - 4.6 \times 0.9}{0.05} \times 0.02$
    ③ [최종 결과] $a/t = 4.14 + 0.216 = 4.356 \approx 4.4$
    계산된 허용치 $4.4$보다 실제 결함의 $a/t$ 값인 $4.7$이 더 크므로 불합격입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. ASME Sec.V에서는 초음파 탐상결과 결함지시의 합부판정은 다음과 같이 한다. 그림과 같이 내압을 받는 면에 수직 및 수평선을 그어 결함지시를 정(직)사각형으로 나타낸다. 그림에서 길이 ℓ, 높이 2d, 표면에서 떨어진 거리 s일 때, 이 결함에서 a는? (단, 0.4d ＞ S : 이 결함은 표면하 결함 ⇒ a = 2d+S0.4d ≤S : 이 결함은 표면 결함 ⇒ a = d)

  1. 1.5mm
  2. 4mm
  3. 8mm
  4. 11mm
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. KS B 0896에서 용접부의 용접후 열처리에 대한 지정이 있을 경우 합격여부 판정을 위한 탐상 시기는?

  1. 열처리하기 바로 전
  2. 최종 열처리한 후
  3. 기계가공하기 전
  4. 기계가공후 열처리하기 바로 전
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. ASME Sec.V, Art.5에서 대비시험편의 재질 구성은?

  1. 시험체와 서로 상이한 열처리를 한다.
  2. 시험체와 P-No.가 다른 재질로 한다.
  3. 시험체와 동일한 재질의 사양과 등급 그리고 열처리를 한다.
  4. 시험체와 동일한 두께이다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. KS B 0896에 의거 수직탐촉자의 불감대를 특히 규정하지 않고도 탐상할 수 있는 빔 노정거리는?

  1. 10mm 이상
  2. 25mm 이상
  3. 50mm 이상
  4. 8mm 이상
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. KS D 0040에서 5Z5x20ND의 기호 중 ND가 의미하는 것은?

  1. 수직 탐촉자의 직경
  2. 송신용 탐촉자의 외경
  3. 진동자의 재질 기호
  4. 2진동자 수직 탐촉자 기호
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

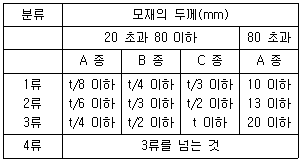

51. KS B 0897 알루미늄 용접부의 초음파 경사각 탐상시험방법과 관련하여 두께 24mm, 두께 30mm의 두 판을 맞대기 완전용입 용접하였다. 이를 초음파탐상시험하여 길이 6mm 의 결함지시를 발견하였다. A종에 의한 흠의 분류는?

  1. 1류
  2. 2류
  3. 3류
  4. 4류
(정답률: 알수없음)
  • 판 두께가 $24\text{mm}$와 $30\text{mm}$인 경우, 얇은 쪽 두께인 $t = 24\text{mm}$를 기준으로 판정합니다. A종 분류 기준에 따라 결함 길이 $6\text{mm}$가 어느 범위에 속하는지 계산합니다.
    ① [기본 공식]
    $$1\text{류}: t/8 \text{ 이하}, 2\text{류}: t/6 \text{ 이하}, 3\text{류}: t/4 \text{ 이하}$$
    ② [숫자 대입]
    $$24/8 = 3\text{mm}, 24/6 = 4\text{mm}, 24/4 = 6\text{mm}$$
    ③ [최종 결과]
    $$6\text{mm} \le 6\text{mm} \text{ 이므로 3류}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. KS B 0817에는 탐상도형의 기본기호를 규정하고 있다. 다음 중 연결이 잘못된 것은?

  1. T : 송신펄스
  2. S : 표면에코
  3. B : 흠집에코
  4. W : 측면에코
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. KS B 0896 부속서2 원둘레이음 용접부의 탐상방법 규정에서 시험체의 곡률반지름이 300mm일 경우 에코높이 구분선의 작성과 탐상감도의 조정용 시험편은 어느 것인가?

  1. A3형계 STB
  2. RB-A6
  3. RB-A8
  4. RB-4
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. KS B 0897에서 규정하는 알루미늄 용접부의 초음파 경사각 탐상은 원칙적으로 어떤 탐상방법을 쓰는가?

  1. 1탐법
  2. 2탐법
  3. 3탐법
  4. 평행법
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. ASME Sec.V에서 절차서의 요건에 들어가지 않는 것은?

  1. 시험될 용접부 또는 재료의 종류와 형상
  2. 표면조건(상태)
  3. 접촉매질의 종류
  4. 탐촉자의 구입년도
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 컴퓨터와 단말기 사이 또는 두 컴퓨터 사이에 데이터를 주고 받는데 적용되는 일련의 규칙들을 무엇이라 하는가?

  1. Topology
  2. Protocol
  3. ADSL
  4. ISDN
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 컴퓨터의 CONFIG.SYS 파일에서 버퍼의 수를 지정하면?

  1. 메모리가 절약된다.
  2. 프로그램의 실행속도가 높아진다.
  3. DOS에서 필요한 부트 영역이 확장된다.
  4. 동시에 사용할 수 있는 파일의 수가 확장된다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. Windows98의 부팅방법 중 시스템에 문제가 있어 정상적으로 부팅이 안되고 최소한의 자원만으로 부팅할 수 있도록 하는 메뉴는?

  1. Normal
  2. Logged
  3. Safe Mode
  4. Step-by-Step confirmation
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 컴퓨터 네트워크에서 상대방의 컴퓨터가 켜져 있는지 확인하기 위해서 사용할 수 있는 명령어는?

  1. PING
  2. ARP
  3. RARP
  4. IP
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 인터넷을 구성하는 망의 요소가 아닌 것은?

  1. 호스트
  2. 라우터
  3. 클라이언트
  4. 브라우저
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료 및 용접일반

61. 다음 중 불활성가스 용접시 사용되는 가스 종류가 아닌것은?

  1. Ar
  2. Ne
  3. CO2
  4. He
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 불활성가스 텅스텐 아크용접에서 용착금속 내에 기공이 발생하는 원인으로 다음 중 가장 적합한 것은?

  1. 용접 이음부의 수분과 유막
  2. 냉각 중 전극봉의 산화
  3. 이음부의 너무 좁은 홈 간격
  4. 용융 풀에 텅스텐 전극봉이 접촉
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 보기 그림에서 필릿 용접의 목 길이에 해당하는 것은?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 일반적인 납땜시 용가재의 사용온도 중 경납 땜의 구분 온도는 몇[℃] 이상인가?

  1. 220
  2. 150
  3. 300
  4. 450
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 모재 두께(Tmm)에 대하여 가스 용접봉의 지름(Dmm)의 선정에 관계되는 일반적인 식으로 가장 적합한 것은?

  1. D = T
  2. D =T/2+1
  3. D = T + 1
  4. D = 2T
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 보기와 같이 서로 다른 압연(rolling) 방향을 갖는 연강판 "A"와 "B"판의 모재를 용접 하여 점선과 같이 인장시험편을 가공하였을 때 시험편에서 파단이 예상되는 단면으로가장 적합한 것은? (단, 용가재 강도는 모재와 동일)

  1. "A"판 모재 부위에서
  2. "B"판 모재 부위에서
  3. 용접부위 내(內)에서 용접부와 대각선으로
  4. 용접부위 내(內)에서 용접부와 평행으로
(정답률: 알수없음)
  • 금속 재료는 압연 방향으로 인장 강도가 가장 높고, 압연 방향의 수직 방향으로 강도가 가장 낮습니다.
    제시된 이미지 에서 시험편의 인장 방향은 "A"판의 압연 방향과 수직이며, "B"판의 압연 방향과 평행합니다. 따라서 강도가 가장 낮은 "A"판 모재 부위에서 파단이 발생할 가능성이 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 융해 아세틸렌 가스의 충전 후와 충전 전의 무게 차이가 5kgf이었다. 15℃, 1기압으로 환산하면 아세틸렌 가스의 충전 량은 약 몇 [ℓ] 정도인가?

  1. 1500
  2. 2525
  3. 3525
  4. 4525
(정답률: 알수없음)
  • 아세틸렌 가스의 표준 상태(0℃, 1기압)에서의 밀도는 약 $1.43\text{kg/m}^3$이며, 이를 $15\text{℃}, 1\text{기압}$ 조건으로 환산하여 충전량을 계산합니다.
    ① [기본 공식] $V = \frac{W}{\rho} \times \frac{273 + t}{273}$
    ② [숫자 대입] $V = \frac{5}{1.43} \times \frac{273 + 15}{273}$
    ③ [최종 결과] $V = 4525$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 아크용접에서 아크 쏠림의 방치책으로 틀린 것은?

  1. 교류 용접으로 할 것
  2. 짧은 아크를 사용할 것
  3. 긴 용접부에서는 전진법으로 할 것
  4. 접지점을 용접부로부터 될 수 있는 한 멀리 할 것
(정답률: 알수없음)
  • 아크 쏠림(Arc Blow)을 방지하기 위해서는 자기장의 영향을 최소화해야 합니다.
    긴 용접부에서는 후진법을 사용하는 것이 아크 쏠림 방지에 유리하며, 전진법을 사용하는 것은 적절한 방지책이 아닙니다.

    오답 노트
    교류 용접 사용: 극성이 계속 바뀌어 자기장 상쇄
    짧은 아크 사용: 아크 길이 단축으로 쏠림 감소
    접지점 멀리 배치: 자기장 세기 감소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 일반적인 서브머지드 아크용접의 장점에 대한 설명으로 틀린 것은?

  1. 용융속도 및 용착 속도가 빠르다.
  2. 개선각을 작게하여 용접 패스 수를 줄일 수 있다.
  3. 유해 광선이나 퓸(fume) 등이 적게 발생되어 작업환경이 깨끗하다.
  4. 용접선이 짧거나 복잡한 경우 수동에 비하여 능률적이다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 아크용접기에서 AW - 300에서 정격 2차전류값은 얼마인가?

  1. 30[A]
  2. 300[A]
  3. 60[A]
  4. 150[A]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. X선으로 반사법을 이용하여 금속의 결정구조를 측정할 때 결정면의 면간 거리를 나타내는 식은? (단, d:면간거리, n:정정수(正整數), λ:파장)

  1. d=nλ/2sinθ
  2. d=2sinθ/nλ
  3. d=nλsinθ
  4. d=λsinθ
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 공정(共晶)계 합금의 특징을 바르게 설명한 것은?

  1. 한 원자의 격자점에 다른 원자가 전부 치환되어 고용 된다.
  2. 2 종 이상의 금속원소가 간단한 원자비로 결합되어 본래의 물질과는 전혀 별개의 물질이 형성된다.
  3. 어떤 일정한 온도에서 정출된 고용체와 동시에 이와 공존된 용액이 서로 반응을 일으켜 새로운 다른 고용체를 형성한다.
  4. 2 개의 금속이 용해된 상태에서는 균일한 용액으로 되나 응고점에서 2개의 금속이 따로 따로 정출된다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. Fe2O3를 주성분으로 한 철광석은?

  1. 자철광
  2. 적철광
  3. 갈철광
  4. 능철광
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 수소저장합금의 특징이 아닌 것은?

  1. 무공해연료라고 할 수 있다.
  2. 수소가스와 반응하여 금속수소화물이 된다.
  3. 수소의 흡장·방출을 되풀이 하는 재료는 분화하게 된다.
  4. 수소가 방출하면 금속수소화물은 원래의 수소저장합금으로 되돌아가지 않는다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 파면에 따른 선철의 분류에 속하지 않는 것은?

  1. 백선철
  2. 목탄선철
  3. 회선철
  4. 반선철
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. Aℓ의 열처리 기호 중 틀린 것은?

  1. H : 가공경화된 재질
  2. T4 : 제조 후 바로 뜨임처리한 재질
  3. T6 : 담금질 후 인공시효 처리한 재질
  4. T7 : 담금질 후 안정화 처리한 재질
(정답률: 알수없음)
  • 알루미늄 합금의 열처리 기호에서 $T_{4}$는 고용화 처리 후 자연시효(Natural Aging)를 시킨 상태를 의미합니다. 제조 후 바로 뜨임처리를 한다는 설명은 잘못된 정의입니다.

    오답 노트
    H: 가공경화 상태
    $T_{6}$: 고용화 처리 후 인공시효 처리
    $T_{7}$: 고용화 처리 후 안정화 처리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 합금이 순금속보다 좋은 성질은?

  1. 가단성
  2. 열전도율
  3. 전기 전도율
  4. 경도 및 강도
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 면결함인 것은?

  1. 원자공공
  2. 전위
  3. 적층결함
  4. 주조결함
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 항복점 현상이 가장 잘 나타나는 금속은?

  1. 알루미늄합금
  2. 니켈합금
  3. 아연합금
  4. 저탄소강
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 초경합금의 특성을 설명한 것 중 틀린 것은?

  1. 내마모성이 높다.
  2. 고온경도가 높다.
  3. 압축강도가 낮다.
  4. 재질종류 및 형상이 다양하다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
