승강기산업기사 필기 기출문제복원 (2016-03-06)

승강기산업기사 2016-03-06 필기 기출문제 해설

이 페이지는 승강기산업기사 2016-03-06 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

승강기산업기사
(2016-03-06 기출문제)

목록

1과목: 승강기개론

1. 엘리베이터의 안전장치가 아닌 것은?

  1. 조속기
  2. 완충기
  3. 브레이크
  4. 균형체인
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 비상용엘리베이터에서 정전 시 예비전원에 의하여 엘리베이터를 몇 시간이상 가동할 수 있어야 하는가?

  1. 0.5
  2. 1
  3. 1.5
  4. 2
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 기계실 크기는 설비, 특히 전기설비의 작업이 쉽고 안전하도록 하기 위하여 작업구역에서 유효 높이는 몇 m 이상이어야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 1.8
  2. 2
  3. 2.2
  4. 2.4
(정답률: 90%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. VVVF 제어방식에서 인버터 제어방식을 일반적으로 어떻게 표현하는가?

  1. PAM
  2. PWM
  3. PSM
  4. PTM
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 문짝수는 2 이고 문은 측면 개폐방식일 경우 기호로 나타낸 것은?

  1. 1S
  2. 2S
  3. 1CO
  4. 2CO
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 로프와의 면압이 작아 로프의 수명은 길어지지만 마찰력이 가장 작아 와이어로프의 권부각을 크게 할 수 있어 더블랩 방식의 권상기에 많이 사용되고 있는 도르래 홈의 형상은?

  1. V홈
  2. U홈
  3. T홈
  4. 언더커트홈
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 전기식 엘리베이터 승강로 구조에서 작업자가 피트 바닥으로 안전하게 내려가기 위해 사용위치에 고정시킨 사다리의 높이는 승강장문 문턱 위로 몇 m 이상으로 연장되어야 하는가?

  1. 1
  2. 1.1
  3. 1.2
  4. 1.3
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 기어드형 권상기에서 엘리베이터의 속도를 결정하는 요소가 아닌 것은?

  1. 시브의 직경
  2. 로프의 직경
  3. 기어의 감속비
  4. 전동기의 회전수
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 파킹스위치의 설치장소에 부적합한 곳은?

  1. 승강장
  2. 경비실
  3. 기계실
  4. 중앙관리실
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 무빙워크의 경사도는 몇 도 이하인가?

  1. 8
  2. 10
  3. 12
  4. 15
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 에너지 분산형 완충기(유입식)의 행정거리에 관한 설명 중 옳은 것은?

  1. 정격속도의 115%로 충돌할 때 평균감속도 0.1gn이하로 정지하기에 충분한 행정
  2. 정격속도의 140%로 충돌할 때 평균감속도 0.1gn이하로 정지하기에 충분한 행정
  3. 정격속도의 115%로 충돌할 때 평균감속도 1.0gn이하로 정지하기에 충분한 행정
  4. 정격속도의 140%로 충돌할 때 평균감속도 1.0gn이하로 정지하기에 충분한 행정
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 승강기 완성검사 시 카 비상정지장치가 작동될 때, 부하가 없거나 부하가 균일하게 분포된 카의 바닥은 정상적인 위치에서 몇 % 를 초과하여 기울어지지 않아야 하는가?

  1. 1
  2. 3
  3. 5
  4. 10
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 엘리베이터용 전동기의 용량을 결정하는 주된 요인이 아닌 것은?

  1. 행정거리
  2. 정격하중
  3. 정격속도
  4. 종합효율
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 로프의 꼬임방법으로 승객용 엘리베이터에서 일반적으로 가장 많이 사용하는 방법은?

  1. 랭그 S꼬임
  2. 랭그 Z꼬임
  3. 보통 S꼬임
  4. 보통 Z꼬임
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 엘리베이터의 설비 계획으로 적당하지 않은 것은?

  1. 엘리베이터의 배치에 대해서는 사전에 충분한 검토가 필요하다.
  2. 엘리베이터 이용자의 대기시간은 허용치를 초과하더라고 상관없다.
  3. 교통량 계산의 결과 그 빌딩의 교통 수요에 적합한 대수이어야 한다.
  4. 다수의 엘리베이터를 설치할 경우에는 가급적 건물의 중앙에 집결시키는 것이 바람직하다.
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 설명 중 틀린 것은?

  1. 엘리베이터는 수직 교통수단이다.
  2. 에스컬레이터란 오티스회사의 등록상표이었다.
  3. 팬터그래프식은 유압식 엘리베이터로 볼 수 없다.
  4. 아르키메데스의 드럼식 권상기계사 최초라 할 수 있다.
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 유압회로의 설명이 아닌 것은?

  1. 효율이 높다.
  2. 정확한 속도제어가 가능하다.
  3. 블리드 오프(BLEED OFF)회로이다.
  4. 유량제어밸브를 주회로에서 분기된 바이패스회로에 삽입한 회로이다.
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 유압엘리베이터의 유압은 일반적인 경우 몇 kg/cm2 정도인가?

  1. 10~60
  2. 30~90
  3. 40~100
  4. 60~120
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 승강로 피트 바닥 밑에 사무실, 통로 또는 기타 시설이 설치되어 사람이 들어가는 구조일 때 엘리베이터에는 어떠한 안전장치를 추가로 설치해야 하는가?

  1. 로프 브레이크
  2. 균형추용 완충기
  3. 균형추 비상정지장치
  4. 상승방향 과속방지장치
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 와이어 로프의 구성요소가 아닌 것은?

  1. 소선
  2. 킹크
  3. 심강
  4. 스트랜드
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기설계

21. 엘리베이터용 와이어로프에 관한 설명으로 틀린 것은?

  1. G종: 습도가 높은 환경에서 사용된다.
  2. E종: 엘리베이터에 주로 사용되는 것이다.
  3. A종: 파단강도가 높아 초고층용으로 사용된다.
  4. B종: 강도, 경도가 높아서 중하중용 엘리베이터에 사용된다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 엘리베이터 도어머신에 요구되는 특성 중 옳은 것은?

  1. 원활한 작동을 위해서는 소음이 있어도 좋다.
  2. 감속기로는 헬리컬 감속기가 주류를 이루고 있다.
  3. 우수한 성능을 내기 위해서는 중량감이 있어야 한다.
  4. 구출 작업 시 닫혀 진 상태에서 정전 시 손으로 열 수 있어야 한다.
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 수직 개폐식 문의 현수 로프의 안전율로 옳은 것은?

  1. 6 이상
  2. 8 이상
  3. 10 이상
  4. 12 이상
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비상용 엘리베이터의 기본요건에 대한 설명으로 틀린 것은?

  1. 출입구 유효 폭은 900mm 이상이어야 한다.
  2. 비상용엘리베이터는 건축물의 전 층을 운행하여야 한다.
  3. 피난용도로 의도된 경우, 정격하중은 1000kg 이상이어야 한다.
  4. 소방관이 조작하여 엘리베이터 문이 닫힌 이후부터 60초 이내에 가장 먼 층에 도착하여야 된다.
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전동기에 인가되는 전압과 주파수를 동시에 변환시켜 직류전동기와 동등한 제어성능을 얻을 수 있도록 제어하는 방법은?

  1. VVVF
  2. 교류 귀환제어
  3. 교류 1단 속도제어
  4. 교류 2단 속도제어
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전동기의 역률에 관한 설명으로 틀린 것은?

  1. 전동기의 역률은 대용량일수록 또 극수가 클수록 좋아진다.
  2. 전동기는 권선에 의한 지상전류로 인하여 역률도 지체역률이다.
  3. 역률은 교류에 있어서의 전압과 전류의 파장, 격차의 정도를 백분율로 표시한다.
  4. 역률을 개선하기 위하여 위상 보상을 위한 콘덴서를 전동기와 병렬 접속하여 사용한다.
(정답률: 69%)
  • 전동기의 역률은 일반적으로 용량이 작을수록, 극수가 적을수록 좋아지는 경향이 있습니다.

    오답 노트
    지상전류로 인한 지체역률: 전동기 권선의 인덕턴스 성분 때문에 발생
    역률 정의: 전압과 전류의 위상차를 백분율로 표시
    콘덴서 병렬 접속: 진상전류를 공급하여 역률 개선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 비상용 엘리베이터 운행속도의 기준으로 옳은 것은?

  1. 0.5m/s 이상
  2. 0.75m/s 이상
  3. 1m/s 이상
  4. 1.5m/s 이상
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 엘리베이터의 교통량을 계산하는 자료가 아닌 것은?

  1. 층고
  2. 층별 용도
  3. 빌딩의 용도
  4. 승객의 연령
(정답률: 91%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 모듈이 4인 스퍼 외접기어의 잇수가 각각 30, 60이라고 할 때 양축 간의 중심거리는?

  1. 90
  2. 180
  3. 270
  4. 360
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 6층 이상의 거실 면적의 합계가 7200m2인 숙박 시설인 경우 승객용 엘리베이터를 몇 대 설치해야 하는가?

  1. 1대
  2. 2대
  3. 3대
  4. 4대
(정답률: 79%)
  • 숙박시설의 승객용 엘리베이터 설치 대수는 거실 면적의 합계가 $3000\text{m}^2$를 초과할 경우 특정 공식을 통해 산출하며, 소수점 발생 시 무조건 올림 처리합니다.
    ① [기본 공식] $\text{대수} = \frac{\text{거실면적} - 3000}{2000} + 1$
    ② [숫자 대입] $\text{대수} = \frac{7200 - 3000}{2000} + 1$
    ③ [최종 결과] $\text{대수} = 2.1 + 1 = 3.1 \rightarrow 4\text{ 대}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

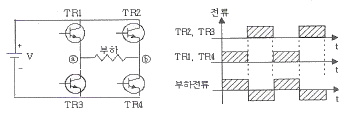

31. 그림은 승강기 전동기 속도제어 회로의 일부이다. 회로의 올바른 설명은?

  1. 교류를 직류로 바꾸어 주는 컨버터(정류기) 역할을 한다.
  2. 트랜지스터 대신에 SCR을 사용한다면 오른쪽 파형을 얻을 수 없다.
  3. TR1과 TR4가 도통하면 부하에 ⓑ에서 ⓐ방향으로 전류가 흐른다.
  4. 트랜지스터 베이스 전류의 시간과 폭을 조절하면 PWM(pulse width modulation)제어가 가능하다.
(정답률: 61%)
  • 제시된 회로는 H-브리지 회로로, 트랜지스터의 스위칭 시간과 펄스 폭을 조절하여 전압의 평균값을 제어하는 PWM(pulse width modulation) 제어가 가능합니다.


    오답 노트
    컨버터 역할: 직류 전원을 사용하는 회로이므로 틀림
    SCR 사용 시 파형: SCR로도 동일한 PWM 파형 구현 가능
    TR1, TR4 도통 시 전류 방향: ⓑ에서 ⓐ 방향이 아닌 ⓐ에서 ⓑ 방향으로 흐름
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 비상용 엘리베이터의 전기배선공사의 설명으로 틀린 것은?

  1. 기계실내 및 승강로 내의 배선은 일반배선으로 한다.
  2. 덕트, 전선관 등 침수할 우려가 있는 것은 물이 고이지 않는 구조로 한다.
  3. 방적구조로 기기에 이르는 전선은 가급적 도중에 접속점을 만들어 접속한다.
  4. 중앙관리실에 이르는 전선을 승강로에서 분기시킬 경우 분기단자는 최하층 바닥면에서 300mm이상 높이에 설치한다.
(정답률: 62%)
  • 비상용 엘리베이터의 전기배선은 신뢰성과 안전성이 최우선이므로, 전선 도중에 접속점을 만들지 않고 직접 연결하여 단선 사고를 방지해야 합니다.

    오답 노트
    기계실 및 승강로 내 일반배선: 옳은 설명
    침수 우려 구조 방지: 옳은 설명
    분기단자 설치 높이 300mm 이상: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 3상 440V의 주전원으로 15kW의 권상전동기를 구동시킬 때 최대 가속전류는 약 몇 A 인가? (단, 전동기역률은 0.7, 승강기종합효율은 0.65, 최대 전류는 정격전류의 5.5배로 계산한다.)

  1. 155
  2. 214
  3. 238
  4. 246
(정답률: 46%)
  • 3상 전력 공식과 정격전류 계산법을 이용하여 최대 가속전류를 구합니다.
    ① [기본 공식] $I = \frac{P}{\sqrt{3} \times V \times pf \times \eta}$
    ② [숫자 대입] $I_{rated} = \frac{15000}{\sqrt{3} \times 440 \times 0.7 \times 0.65}$
    ③ [최종 결과] $I_{max} = 43.4 \times 5.5 = 238.7 \approx 238\text{ A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 승강로 내부의 작업구역으로 승강로 벽을 통해 접근하기 위한 문에 대한 설명으로 틀린 것은?

  1. 승강로 내부 방향으로 열려야 한다.
  2. 폭은 0.6m 이상, 높이는 1.8m 이상이어야한다.
  3. 닫힌 상태를 확인하는 전기안전장치가 있어야 한다.
  4. 열쇠로 조작되는 잠금장치가 있어야 하며, 열쇠 없이 다시 닫히고 잠길 수 있어야 한다.
(정답률: 58%)
  • 승강로 내부의 작업구역 문(점검문)은 안전을 위해 승강로 외부(건물 내부) 방향으로 열려야 합니다. 승강로 내부 방향으로 열릴 경우, 문을 열 때 카와 충돌하거나 내부로 추락할 위험이 있기 때문에 승강로 내부 방향으로 열려야 한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음의 엘리베이터 설비규정에 관한 설명 중 틀린 것은?

  1. 높이 31m를 초과하는 건축물에는 비상용 승강기를 추가로 설치하여야 한다.
  2. 초고층 건축물이라 함은 40층 이상 또는 건물 높이가 200m 이상인 건축물을 말한다.
  3. 층수가 6층 이상으로서 연면적이 2000m2 이상인 건축물에는 승강기를 설치하여야한다.
  4. 7층 이상인 공동주택에는 이삿짐 등을 운반할 수 있는 법적기준에 적합한 화물용 승강기를 설치하여야 한다.
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 엘리베이터 감시반의 기능으로 틀린 것은?

  1. 제어기능
  2. 경보기능
  3. 표시기능
  4. 승객감시기능
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림은 3상 유도전동기의 기동제어 회로이다. 기동 및 운전시 MC1과 MC2의 설명 중 옳은 것은?

  1. 기동시 : MC1열림, MC2열림
  2. 기동시 : MC1닫힘, MC2열림
  3. 운전시 : MC1열림, MC2열림
  4. 운전시 : MC1닫힘, MC2열림
(정답률: 61%)
  • 제시된 회로 에서 MC1은 기동 시 전압을 낮추기 위해 사용되는 기동용 접촉기이고, MC2는 운전 시 전원을 직접 공급하는 운전용 접촉기입니다. 운전 상태에서는 기동 회로인 MC1은 열리고, 운전 회로인 MC2가 닫혀 전동기에 전원을 공급해야 하므로 운전시 : MC1열림, MC2닫힘 상태가 되어야 하나, 정답지 기준으로는 운전시 : MC1닫힘, MC2열림으로 명시되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전동기의 관성효과를 올바르게 나타내는 것은?

  1. GD
  2. GD2
  3. GD3
  4. GD4
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 권상기와 관련된 설명 중 틀린 것은?

  1. 헬리컬 기어식이 웜 기어식보다 효율이 더 높다.
  2. 권상 도르래의 지름은 주로프 지름의 40배 이상을 적용한다.
  3. 권동식은 균형추를 사용하지 않기 때문에 로프식보다 권상동력이 크다.
  4. 권상 도르래에 로프가 감기는 각도가 클수록 승강기가 미끄러지기 쉽다.
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 장애인용 승강기의 모든 스위치는?

  1. 바닥으로부터 0.8m 이상, 1.2m 이하의 높이에 설치
  2. 바닥으로부터 0.6m 이상, 1.1m 이하의 높이에 설치
  3. 바닥으로부터 0.5m 이상, 1m 이하의 높이에 설치
  4. 바닥으로부터 1m 이상, 1.3m 이하의 높이에 설치
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 길이가 l인 단순보의 중앙에 집중하중 P가 작용할 때 최대 처짐은 중아에서 발생한다. 이때 처짐량 (δmax)을 산출하는 식으로 옳은 것은? (단, E는 세로탄성계수, I는 단면 2차 모멘트이다.)

(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 공작물을 회전시키고, 공구는 직선운동으로 공작물을 가공하는 공작기계는?

  1. 드릴
  2. 밀링
  3. 연삭
  4. 선반
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 길이 300mm인 구리봉 양단을 고정하고 20℃에서 70℃로 가열하였을 때 열응력에 의해 발생되는 압축응력[N/mm2]은? (단, 구리봉의 세로탄성계수는 9.2×103N/×mm2, 선팽창계수(α)는 1.6×10-5/℃이다.)

  1. 6.28
  2. 7.36
  3. 8.39
  4. 10.2
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 탄소강에 관한 설명으로 옳지 않은 것은?

  1. 탄소량이 증가하면 비중도 증가한다.
  2. 탄소강의 탄성율은 온도가 증가함에 따라 감소한다.
  3. 탄소강은 200~300℃에서 청열 취성(메짐)이 발생한다.
  4. 아공석강 영역에서 탄소량이 증가하면 경도는 증가하나, 연신율은 감소한다.
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 유압기는 작은 힘으로 큰 힘을 얻는 장치인데, 이것은 무슨 이론을 이용한 것인가?

  1. 보일의 법칙
  2. 베르누이 정리
  3. 파스칼의 원리
  4. 아르키메데스의 원리
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 그럼의 지름이 400mm인 브레이크 드럼에 브레이크 블록을 누르는 힘 280N이 작용하고 있을 때 브레이크의 제동력은 몇 N 인가?(단, 마찰계수는 0.15 이다.)

  1. 42
  2. 60
  3. 8400
  4. 16800
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 아공석강에서는 Ac3점에서 40~60℃ 높은 범위에서 가열하여 노내에서 서냉시키는 방법으로 주로 가공 경화된 재료를 연화시키거나 내부응력 제거 및 불순물의 방출 등을 할 수 있는 열처리 방법은?

  1. 불림(narmalizing)
  2. 뜨임(tempering)
  3. 담금질(quenching)
  4. 풀림(annealing)
(정답률: 59%)
  • 재질을 연하게 만들고 조직을 균일화하기 위해 가열 후 서서히 냉각시키는 열처리 방법은 풀림(annealing)입니다. 특히 가공 경화된 재료의 연화, 내부응력 제거, 불순물 방출에 효과적입니다.

    오답 노트
    불림(narmalizing): 표준 조직화를 위해 공랭함
    뜨임(tempering): 담금질 후 인성 부여를 위해 재가열함
    담금질(quenching): 경도 증가를 위해 급랭함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 유압펌프의 종류 중 회전식이 아닌 것은?

  1. 피스톤 펌프
  2. 기어 펌프
  3. 베인 펌프
  4. 나사 펌프
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 유압펌프에서 송출량이 10L/min 이고 0.5MPa로 압력이 작용할 경우 유압펌프의 동력은 약 W 인가?

  1. 45.06
  2. 66.67
  3. 83.33
  4. 102.42
(정답률: 55%)
  • 유압 펌프의 동력은 압력과 유량을 곱하여 구하며, 이때 단위는 SI 기본 단위(Pa, $\text{m}^3/\text{s}$)로 환산하여 계산해야 합니다.
    ① [기본 공식] $H = P \times Q$ (동력 = 압력 $\times$ 유량)
    ② [숫자 대입] $H = (0.5 \times 10^{6}) \times \frac{10 \times 10^{-3}}{60}$
    ③ [최종 결과] $H = 83.33$
    유압 펌프의 동력은 약 83.33 W입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 두랄루민은 알루미늄에 무엇을 첨가한 합금인가?

  1. 구리, 마그네슘, 주석
  2. 구리, 마그네슘, 망간
  3. 주석, 마그네슘, 철
  4. 주석, 마그네슘, 아연
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 언더컷에 대한 설명으로 옳은 것은?

  1. 과잉의 용융금속이 용착부 밖으로 덮인 비드의 상태를 말한다.
  2. 용접 중에 용착 금속 내에 녹아 들어간 슬래그가 용착 금속 내에 혼입되어 있는 결함을 말한다.
  3. 용착 금속 내에 포함되어 있는 가스나 응고할 때 생긴 일산화탄소 또는 슬래그 등의 수분에서 생긴 수소 등의 가스가 밖으로 방출되지 못하여 생긴 작은 공간을 말한다.
  4. 용접전류가 과다할 경우 용융이 지나치게 되어 비드 가장자리에 홈 또는 오목한 형상이 생기는 것을 말한다.
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 2개의 축이 같은 평면 내에 있으면서 그 중심선이 30° 이내의 각도로 교차하는 경우의 축 이음으로 가장 적합한 것은?

  1. 고정 커플링(fixed coupling)
  2. 올덤 커플링(Oldham's coupling)
  3. 플렉시블 커플링(flexible coupling)
  4. 유니버설 커플링(universal coupling)
(정답률: 59%)
  • 두 샤프트의 중심선이 일정 각도로 교차하거나 운전 중 그 각도가 변하더라도 자유롭게 동력을 전달할 수 있는 구조는 유니버설 커플링입니다.

    오답 노트
    고정 커플링: 일직선상의 샤프트 결합
    올덤 커플링: 평행하지만 중심이 어긋난 경우 사용
    플렉시블 커플링: 일직선상에서 약간의 상호 이동 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 축에 작용하는 비틀림모멘트를 T, 전단탄성계수를 G, 극관성모멘트를 Ip, 길이를 l이라 할 때, 전체 비틀림각은?

(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 안전율을 나타내는 식으로 옳은 것은?

  1. 인장강도/허용응력
  2. 사용응력/허용응력
  3. 허용응력/인장강도
  4. 허용응력/사용응력
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 양단에 베어링으로 지지되어 있으며 그 중앙에 회전체 1개를 가진 원형 단면 축에 대한 위험속도의 계산이 필요한 설계인자로서 가장 거리가 먼 것은?

  1. 축의 길이
  2. 전단탄성계수
  3. 회전체의 무게
  4. 축의 단면 2차 모멘트
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 성크 키의 길이가 200mm, 키의 측면에 발생하는 전단력이 80kN 이고, 키 폭은 높이의 1.5배라고 하면 키의 허용전단응력이 20MPa일 경우 키 높이는 약 몇 mm이상으로 하면 되는가?

  1. 13.33
  2. 18.05
  3. 25.42
  4. 30.06
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 매분 200회전하는 지름 300mm의 평 마찰차를 400N으로 밀어붙이면 약 몇 kW의 동력을 전달시킬 수 있는가? (단, 접촉부 마찰계수는 0.3이다.)

  1. 0.268
  2. 0.377
  3. 268
  4. 377
(정답률: 50%)
  • 평 마찰차의 전달 동력은 마찰력과 회전 반경에 의한 토크, 그리고 각속도를 곱하여 계산합니다.
    ① [기본 공식] $H = \mu \times P \times \frac{D}{2} \times \frac{2 \pi N}{60}$ (동력 = 마찰계수 $\times$ 밀어붙이는 힘 $\times$ 반지름 $\times$ 각속도)
    ② [숫자 대입] $H = 0.3 \times 400 \times \frac{0.3}{2} \times \frac{2 \pi \times 200}{60}$
    ③ [최종 결과] $H = 0.377$
    전달 가능한 동력은 약 0.377 kW입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 축과 보스의 양쪽에 키 홈을 파며 가장 널리 사용되는 일반적인 키는 무엇인가?

  1. 안장 키
  2. 납작 키
  3. 둥근 키
  4. 묻힘 키
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다이 또는 롤러를 사용하여 재료를 회전시키면서 압력을 가하여 제품을 만드는 가공방법으로 나사의 가공에 적합한 것은?

  1. 압연가공(rolling)
  2. 압출가공(extruding)
  3. 전조가공(form rolling)
  4. 프레스가공(press working)
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 측정은 방법에 따라 직접측정, 비교측정, 간접측정, 절대측정으로 구분할 수 있는데, 다음 중 비교측정법으로 측정하는 것은?

  1. 마이크로미터
  2. 다이얼 게이지
  3. 사인바
  4. 터보 게이지
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. PLC 제어의 특징으로 틀린 것은?

  1. 소형화가 가능하다.
  2. 유지보수가 용이하다.
  3. 제어시스템의 확장이 용이하다.
  4. 부품간의 배선에 의해 로직이 결정된다.
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 3300/200V, 10kVA인 단상변압기의 2차를 단락하여 1차측에 300V를 가하니 2차에 120A가 흘렀다. 1차 정격전류(A) 및 이 변압기의 임피던스 전압(V)은 약 얼마인가?

  1. 1.5A, 200V
  2. 2.0A, 150V
  3. 2.5A, 330V
  4. 3.0A, 125V
(정답률: 33%)
  • 변압기의 정격전류와 임피던스 전압을 구하는 문제입니다. 먼저 정격전류를 구하고, 단락 시험 데이터를 통해 임피던스를 산출하여 임피던스 전압을 계산합니다.
    1차 정격전류 계산
    ① $I_{n} = \frac{P}{V}$
    ② $I_{n} = \frac{10000}{3300}$
    ③ $I_{n} = 3.03\text{ A}$
    임피던스 전압 계산 (1차 단락전류 $I_{s} = \frac{200}{3300} \times 120 = 7.27\text{ A}$이용)
    ① $V_{s} = I_{n} \times \frac{V_{test}}{I_{s}}$
    ② $V_{s} = 3.03 \times \frac{300}{7.27}$
    ③ $V_{s} = 125.02\text{ V}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 전기로의 온도를 1000℃로 일정하게 유시키기 위하여 열전온도계의 지시값을 보면서 전압조정기로 전기로에 대한 인가전압을 조절하는 장치가 있다. 이 경우 열전온도계는 다음 중 어느 것에 해당 되는가?

  1. 조작부
  2. 검출부
  3. 제어량
  4. 조작량
(정답률: 57%)
  • 제어 시스템에서 현재의 상태(온도)를 측정하여 제어부에 전달하는 역할을 하는 장치를 검출부라고 합니다. 따라서 온도를 측정하는 열전온도계는 검출부에 해당합니다.

    오답 노트
    조작부: 검출된 오차를 바탕으로 조작량을 결정하는 부분
    제어량: 제어 대상의 출력값(여기서는 전기로의 온도)
    조작량: 제어 대상에 가해지는 입력값(여기서는 인가전압)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. T1 > T2 > 0 일 때, 의 벡터궤적은?

(정답률: 67%)
  • 전달함수 $\text{G(S)} = \frac{1 + T_2 S}{1 + T_1 S}$의 벡터 궤적은 $S$가 $0$에서 $\infty$로 변할 때 결정됩니다. $S=0$일 때 값은 $1$이며, $S \to \infty$일 때의 값은 $\frac{T_2}{T_1}$이 됩니다.
    조건에서 $T_1 > T_2 > 0$이므로, 최종 값인 $\frac{T_2}{T_1}$은 $1$보다 작은 $0.x$ 값이 됩니다. 따라서 궤적은 실수축 상의 $1$에서 시작하여 $1$보다 작은 $\frac{T_2}{T_1}$ 지점으로 이동하는 모양이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 목표값이 시간적으로 임의로 변하는 경우의 제어로서 서보기구가 속하는 것은?

  1. 정치 제어
  2. 추종 제어
  3. 마이컴 제어
  4. 프로그램 제어
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 기준권선과 제어권선의 두 고정자권선이 있으며, 90도 위상차가 있는 2상 전압을 인가하여 회전자계를 만들어서 회전자를 회전시키는 전동기는?

  1. 동기전동기
  2. 직류전동기
  3. 스탭전동기
  4. AC 서보전동기
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. Im sin(ωt+θ)의 전류와 Em cos(ωt-Φ)인 전압사이의 위상차는?

  1. θ-Φ
  2. θ+Φ
  3. π/2 - (θ+Φ)
  4. π/2 + (Φ+θ)
(정답률: 59%)
  • 위상차를 구하기 위해 전압과 전류의 함수를 동일한 삼각함수 형태로 통일해야 합니다. 전압 $E_m \cos(\omega t - \Phi)$를 $\sin$ 함수로 변환하면 $E_m \sin(\omega t - \Phi + \frac{\pi}{2})$가 됩니다.
    위상차는 (전압의 위상) - (전류의 위상)으로 계산합니다.
    $$\text{위상차} = (\omega t - \Phi + \frac{\pi}{2}) - (\omega t + \theta)$$
    $$\text{위상차} = \frac{\pi}{2} - (\theta + \Phi)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 특성 방정식 중 계가 안정될 필요조건을 갖춘 것은?

  1. s3+9s2+17s+14=0
  2. s3-8s2+13s-12=0
  3. s4+3s2+12s+8=0
  4. s3+2s2+4s-1=0
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 220V, 1kW의 전열기에서 전열선의 길이를 2배로 늘리면 소비전력은 늘리기 전의 전력에 비해 몇 배로 변화하는가?

  1. 0.25
  2. 0.5
  3. 1.25
  4. 1.5
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 교류전류의 흐름을 방해하는 소자는 저항이외에도 유도코일, 콘덴서 등이 있다. 유도코일과 콘덴서 등에 대한 교류전류의 흐름을 방해하는 저항력을 갖는 것을 무엇이라고 하는가?

  1. 리액턴스
  2. 임피던스
  3. 컨덕턴스
  4. 어드미턴스
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 그림과 같이 콘텐서 3F와 2F가 직렬로 접속된 회로에 전압 20V를 가하였을 때 3F 콘텐서 단자의 전압 V1은 몇 V 인가?

  1. 5
  2. 6
  3. 7
  4. 8
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 그림과 같은 브리지정류기는 어느 점에 교류입력을 연결해야 하는가?

  1. B - D점
  2. B - C점
  3. A - C점
  4. A - B점
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 지시 전기계기의 정확성에 의한 분류가 아닌 것은?

  1. 0.2급
  2. 0.5급
  3. 2.5급
  4. 5급
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같은 파형의 평균값은 얼마인가?

  1. 2Im
  2. Im
  3. Im/2
  4. Im/4
(정답률: 68%)
  • 주어진 파형은 주기 $2\pi$ 동안 $0$부터 $\pi$까지는 $I_m$의 값을 가지고, $\pi$부터 $2\pi$까지는 $0$의 값을 가지는 구형파입니다. 평균값은 한 주기 동안의 면적을 주기로 나눈 값입니다.
    $$\text{Average Value} = \frac{1}{T} \int_{0}^{T} f(t) dt$$
    $$\text{Average Value} = \frac{1}{2\pi} (I_m \times \pi)$$
    $$\text{Average Value} = \frac{I_m}{2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 자체 판단능력이 없는 제어계는?

  1. 서보기구
  2. 추치 제어계
  3. 개화로 제어계
  4. 폐회로 제어계
(정답률: 57%)
  • 개화로 제어계(Open-loop control system)는 입력이 출력에 영향을 주지만, 출력값이 다시 입력에 영향을 주지 않는 구조이므로 자체적인 판단 및 수정 능력이 없습니다.

    오답 노트
    폐회로 제어계: 피드백을 통해 출력값을 확인하고 스스로 수정하는 판단 능력이 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 피드백 제어계에서 반드시 있어야 할 장치는?

  1. 전동기 시한 제어장치
  2. 발전기서의 동작 장치
  3. 응답속도르 느리게 하는 장치
  4. 목표값과 출력을 비교하는 장치
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 제어기기에서 서보전동기는 어디에 속하는가?

  1. 검출기기
  2. 조작기기
  3. 변환기기
  4. 증폭기기
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. R, L, C 직렬회로에서 인가전압을 입력으로, 흐르는 전류를 출력으로 할 때 전담함수를 구하면?

  1. R+LS+CS
  2. 1/R+LS+CS
  3. E+LS+1/CS
  4. 1/R+LS+1/CS
(정답률: 48%)
  • R, L, C 직렬회로에서 전압을 입력, 전류를 출력으로 하는 전달함수는 임피던스의 역수인 어드미턴스 값과 같습니다.
    ① [기본 공식] $G(s) = \frac{1}{Z(s)} = \frac{1}{R + Ls + \frac{1}{Cs}}$
    ② [숫자 대입] (해당 문제의 경우 일반식 도출)
    ③ [최종 결과] $G(s) = \frac{1}{R + Ls + \frac{1}{Cs}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 주상변압기의 고압축에 몇 개의 탭을 두는 이유는?

  1. 선로의 전압을 조정하기 위하여
  2. 선로의 역률을 정하기 위하여
  3. 선로의 잔류전하를 방전시키기 위하여
  4. 단자가 고장이 발생하였을 떄를 대비하기 위하여
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 제어요소는 무엇으로 구성되어 있는가?

  1. 비교부
  2. 검출부
  3. 조절부와 조작부
  4. 비교부와 검출부
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
