1. 마이크로미터(Micrometer) 측정면의 평행도 검사에 가장 적합한 측정기는?
- 옵티컬 패러렐
- 옵티컬 플랫
- 다이얼 게이지
- 버니어 캘리퍼스
2. 어떤 지침즉미기의 눈금선 간격이 0.25 mm이고, 최소 눈금이 0.1μm이라면, 이 계기의 배율(倍率)은 얼마인가?
- 0.4
- 2500
- 4.0 × 10-4
- 2.5 × 10-5
3. 100 mm의 사인 바에 의하여 지면에 30° 의 경사를 만드는데 필요한 게이지 블록 양측의 높이 차이는?
- 10 mm
- 30 mm
- 50 mm
- 70 mm
4. 주철제 정반과 비교한 석(石)정반의 장점이 아닌 것은?
- 상처가 생겨도 돌기가 생기지 않아 항상 좋은 평면도를 유지한다.
- 온도에 의한 변화가 적다.
- 전기의 부도체(不導體)이다.
- T홈, 탭핑 등의 자유스런 형상을 만들 수 있다.
1과목: 금형설계
5. 사출금형의 게이트 종류에서 핀 포인트 게이트의 특징을 설명한 것으로 틀린 것은?
- 게이트의 자동 절단이 가능하다.
- 게이트의 부근에서 잔류응력이 적다.
- 게이트의 위치가 제한된다.
- 투영면적이 큰 성형품의 경우 다점 게이트로 함으로써 수축을 적게 할 수있다.
7. 경사 핀을 사용한 분할 캐비티형 금형에서 형이 체결된 후 슬라이드 코어가 후퇴하려고 하는 것을 방지하는 것은?
- 핑거 핀
- 가이드 핀
- 로킹블록
- 가동축 형판
8. 사출용적이 112cm3 이고 용융수지의 밀도가 1.05g/cm3 인 사출기의 사출량은 약 몇 g인가? (단, 사출효율은 85%이다.)
- 91
- 100
- 118
- 138
9. 다음 중 2매 구성 금형과 비교한 3매 구성금형의 특징을 설명한 것으로 틀린 것은?
- 성형품과 스프루, 러너 등을 각각 빼내어야 한다.
- 금형을 열기 위해 스트로크가 작은 성형기라도 무방하다.
- 성형사이클이 길어지는 것은 피할 수 없다.
- 게이트의 위치를 성형품이 요구하는 위치에 정할 수 있다.
11. 사출금형에 대한 온도 컨트롤의 목적을 설명한 것으로 틀린 것은?
- 성형 사이클을 단축시킨다.
- 성형품의 강도 저하를 방지한다.
- 성형품의 냉각 속도를 증가시킨다.
- 성형품의 표면 상태를 개선한다.
12. 이젝터 박스(box)안에 들어있는 이젝터 기구가 아닌 것은?
- 이젝터 플레이트
- 사이드 코어 핀
- 리턴 핀
- 스프루 로크 핀
14. ABS 수지를 사용하여 길이 100mm인 제품을 성형하고자 할 때 금형 캐비티의 치수는? (단, ABS 수지의 수축률은 0.5%이다.)
- 99.5 mm
- 100.5 mm
- 101.5 mm
- 102.5 mm
15. 프레스 금형의 구성요소 중 키커 핀(Kicker Pin)의 기능을 설명한 것으로 옳은 것은?
- 제품이나 스크랩(scrap)이 펀치(punch)의 밑면에 부착되는 것을 방지한다.
- 부품과 부품의 위치를 정확하게 하여준다.
- 상형과 하형의 위치를 정확하게 하여준다.
- 다이 속의 제품 취출을 도와주는 기능을 한다.
16. 스트립 레이아웃(Strip Layout) 작성시 고려할 사항으로 틀린 것은?
- 미스 피드 검출장치는 변형이 일어나는 곳에 배치한다.
- 하중의 밸런스를 검토한다.
- 제품의 회수, 스크랩 처리 등을 주의한다.
- 필요에 따라 아이들 스테이지(Idle Stage)를 둔다.
17. 프레스가공의 종류에서 성형 가공(forming)에 속하지 않는 것은?
- 엠보싱 가공
- 벌징 가공
- 슬리팅 가공
- 네킹 가공
20. 한계 드로잉률이 0.5 이고, 블랭크 직경 50mm의 스테인리스 강판은 최대 몇 mm인 직경의 펀치에 의해 드로잉 될 수 있는가?
- 15
- 25
- 30
- 40
21. 판 두께 2.0mm의 연강판을 U굽힘 할 때의 가공력은 약 몇 톤(ton)인가? (단, 재료의 인장강도 30kgf/mm2, 굽힘길이 200mm, U 굽힘의 가공력 계수는 0.4로 한다.)
- 1.8
- 2.0
- 3.2
- 4.8
22. 그림과 같은 U-굽힘의 블랭크 길이를 구하는 식은? (단, λ은 보정계수이다.)
- L = 2ℓ + π(r+λt)
- L = ℓ + π(2r+λt)
- L = ℓ + 2π(r+λt)
- L = 2ℓ + π(2r+λt)
2과목: 기계가공법 및 안전관리
25. 금형의 제작 공정에서 가공 응력변형이나 열처리 변형 등의 치수 변화를 조정, 수정을 하는 공정은?
- 조립 작업
- 시험 작업
- 성형 작업
- 검사 작업
26. CNC와이어 컷 가공에 있어서 세컨드 컷 가공의 효과가 아닌 것은?
- 다이 형상에서의 돌기부분 제거
- 거친 가공면과 가공면의 연화층 제거
- 가공물의 내부응력 개방 후 형상수정
- 코너부 형상 및 큰북 형상 발생
27. 래핑작업에 대한 설명으로 틀린 것은?
- 습식법은 건식법에 비하여 저압력, 저속으로 가공하는 것이 일반적이다.
- 정밀도가 높은 제품을 얻을 수 있고, 게이지 블록, 플러그게이지 등의 가공에 쓰인다.
- 기계 래핑에는 랩 재료로서 주철이 많이 사용 된다.
- 주철 랩재료 경화강을 래핑할 때는 래핑유는 유류를 사용한다.
28. 사출성형품을 성형하기 위한 표준동작 순서는?
- 형체결 → 사출 → 보압 → 냉각 → 이젝팅
- 형체결 → 사출 → 냉각 → 보압 → 이젝팅
- 형체결 → 이젝팅 → 사출 → 냉각 → 보압
- 형체결 → 보압 → 냉각 → 사출 → 이젝팅
29. 선반가공에서 바이트의 노즈(nose)반지름이 0.3mm 이고, 이송을 0.25mm/rev라 할 때 이론적인 표면 거칠기 값은?
- 0.013mm
- 0.026mm
- 0.046mm
- 0.066mm
30. 다음 중 형판 지그와 유사하나 간단한 위치 결정구조와 클램프 기구를 가진 지그는?
- 플레이트 지그
- 각판 지그
- 상자형 지그
- 분할 지그
31. 다음 중 지그(Jig)의 주기능으로 틀린 것은?
- 공작물 위치결정 요소
- 공구의 안내요소
- 가공물의 지지 및 고정
- 공작물 금긋기 요소
32. 핸드 탭을 사용하여 M10 × 1.5 나사를 가공할 때 가장 적합한 드릴 구멍 지름은?
- 6.5 mm
- 7.5 mm
- 8.5 mm
- 9.5 mm
33. 다음 중 금형조립에서 펀치와 다이의 날 맞춤방법으로 사용되지 않는 것은?
- 끼워 맞추기를 쓰는 방법
- 시그네스 테이프를 이용하는 방법
- 광선을 이용하는 방법
- 나사를 이용하는 방법
34. 금속판이나 블랭크의 전체 표면을 상 하형으로 눌러서 형과 똑같은 모양의 요철을 가공하는 방법은?
- 네킹(Necking)
- 코이닝(Coining)
- 스웨이징(Swaging)
- 업세팅(Upsetting)
35. 치공구를 설계할 때 주의사항으로 틀린 것은?
- 칩의 배출 방법 및 가공 공정을 간략화한다.
- 치공구의 부품 수를 많게 설계한다.
- 도면을 그리기 전에 위치결정구에 대해 구상한다.
- 고정식 치공구는 강성 위주로 생각하는 편이 좋다.
36. 와이어 컷 방전가공의 특징을 옳게 설명한 것은?
- 담금질된 강이나 초경합금의 가공이 가능하다.
- 공작물 형상이 복잡하면 가공속도가 변하게 된다.
- 전단여유가 많고 전가공이 불필요하다.
- 복잡한 공작물인 경우는 분할하여 가공한다.
37. 공작물의 가공 모양에 따라서 적당한 모양으로 만든 전극(공구)을 사용하여 구멍뚫기, 조각, 절단, 그 밖의 가공을 하는 방법은?
- 초음파가공
- 배럴가공
- 방전가공
- 부식가공
38. 금형가공에 많이 이용되는 CNC 공작기계로서 자동공구 교환장치(ATC)가 부착되어 있어 여러가지 공구를 필요에 따라서 교환하면서 작업을 진행시키려는 공작기계는?
- 보통선반
- 지그보링머신
- 와이어커팅머신
- 머시닝센터
39. 머시닝센터에서 1.5초 동안 프로그램의 진행을 정지하는 명령프로그램은?
- G04 X1.5;
- G04 P1.5;
- G05 X1.5;
- G05 P1.5;
40. 지름 60mm인 강재 둥근 봉을 400rpm으로 선삭할 때 절삭속도는 약 몇 m/min 인가?
- 75.4
- 55.4
- 37.6
- 12.6
42. 가늘고 긴 핀의 외경을 선반을 이용하여 가공하려한다. 이런 경우 사용하는데 가장 적합한 척은?
- 단동식 척
- 연동식 척
- 콜릿 척
- 마그네틱 척
43. 프레스가공의 분류 중 전단가공에 속하는 것은?
- 엠보싱(embossing)
- 딥 드로잉(deep drawing)
- 컬링(curling)
- 셰이빙(shaving)
3과목: 금형재료 및 정밀계측
46. 0.4%C의 탄소강을 950℃로 가열하여 일정시간 충분히 유지시킨 후 상온까지 서서히 냉각시켰을 때의 상온 조직은?
- 시멘타이트 + 펄라이트
- 페라이트 + 펄라이트
- 시멘타이트 + 솔바이트
- 페라이트 + 솔바이트
47. 탄소강에 함유되어 있는 규소(Si)의 영향을 설명한 것으로 틀린 것은?
- 인장강도, 탄성한계, 경도를 상승시킨다.
- 연신율과 충격값을 증가 시킨다.
- 결정립을 조대화시키고, 가공성을 나쁘게 한다.
- 용접성을 저하시킨다.
49. 금속 재료가 일정한 온도 영역과 변형속도의 영역에서 유리질처럼 늘어나는 특수한 현상은?
- 형상기억
- 초소성
- 초탄성
- 초전도
50. 금속의 공통된 성질에 대한 설명 중 틀린 것은?
- 수은을 제외한 모든 금속은 상온에서 고체이며 결정체 이다.
- 전기 및 열의 양도체이다.
- 전성 및 연성이 좋다.
- 비중이 작고 금속 특유의 광택을 갖는다.
51. 주철의 결점인 여리고 약한 인성을 개선하기 위하여 먼저 백주철의 주물을 만들고 , 장시간 열처리하여 탄소의 상태를 분해 또는 소실시켜 인성 또는 연성을 증가시킨 주철을 무엇이라 하는가?
- 고급 주철
- 칠드 주철
- 가단 주철
- 보통 주철
53. (α+β)의 조직을 가지므로 상온에서 7·3 황동에 비하여 전연성이 낮고 인장 강도가 크며 아연 함유량이 많아 값이 싸고 내식성이 낮고 탈아연 부식을 일으키기 쉬우나 강력하기 때문에 기계 부품용으로 많이 사용되는 실용 황동은?
- tombac
- cartridge brass
- yellow brass
- muntz metal
54. 다음 중 냉간 금형 강재 중 인성, 내마모성, 내압축강도 등이 가장 우수한 재료는?
- STC3
- SM15C
- SKH51
- SM45C
56. 나사의 유효경 측정시 가장 정밀도가 높은 측정 방법은?
- 삼침법에 의한 측정법
- 나사 마이크로미터에 의한 법
- 광학적 측정기에 의한 법
- 지침측미기에 의한 법
57. 지름 40mm의 링 게이지를 측정한 결과 40.005mm 이었다면, 오차율은?
- 1.25 × 10-1
- 1.25 × 10-2
- 1.25 × 10-3
- 1.25 × 10-4
58. 공기 마이크로미터의 단점에 대한 설명으로 올바른 것은?
- 배율이 아주 낮다.
- 내경측정이 곤란하다.
- 정도가 마이크로미터 중 가장 낮다.
- 비교측정이기 때문에 2개의 마스터가 필요하다.

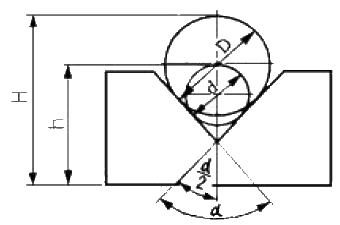

59. V홈 제품을 øD인 핀으로 측정한 높이가 H 이고, ød인 핀으로 측정한 높이가 h 일 때, V홈 각
는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
-
CBT문제은행AI2026-04-25 23:42
V홈의 각도 $\alpha$를 구하기 위해 두 가지 서로 다른 지름의 핀을 사용하여 높이 차이를 이용한 삼각함수 관계식을 도출합니다.
① [기본 공식] $\sin \frac{\alpha}{2} = \frac{D - d}{2(H - h)}$
② [숫자 대입] $\sin \frac{\alpha}{2} = \frac{D - d}{2(H - h)}$
③ [최종 결과] $\sin \frac{\alpha}{2} = \frac{D - d}{2(H - h) - (D - d)}$ (정답 이미지
와 일치)
오답 노트
옵티컬 플랫: 평면도 검사에 사용
